Merkki	BOSCH
Malli	DIC043650
Tuotetyyppi	Liesituuletin
Leveys (arvio)	60 cm
Syvyys (arvio)	50 cm
Korkeus (arvio)	15-20 cm (näkyvä osa)
Paino (arvio)	12 kg
Sähköliitäntä	220-240 V, 50/60 Hz
Imuteho max (arvio)	650 m³/h
Nopeuksien määrä	3 nopeutta (painikkeiden mukaisesti)
Valaistus	2 halogeenilamppua 12 V, 20 W max, kanta G4
Rasvasuodatin	Konepestävä metallisuodatin
Aktiivihiilisuodatin	Vaihdettava suodatin (ei sisälly toimitukseen)
Poistotapa	Ulospuhallus tai kiertoilmakäyttö
Pinnan materiaali	Ruostumaton teräs, alumiini, muovi
Rasvasuodattimien puhdistus	Joka kuukausi (1-2 h/pv) konepesussa tai käsin
Hiilisuodattimen vaihto	Noin kerran vuodessa
Lamppujen vaihto	Halogeenilamput 12 V, 20 W, kanta G4
Turvallisuusohjeet	Älä liekitä liedellä liesituulettimen alla, älä käytä ilman rasvasuodatinta
Takuu	Huolto-oppaan ehtojen mukaan

Usein kysytyt kysymykset - DIC043650 BOSCH

Miten metallirasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet puhdistetaan konepesussa tai käsin. Konepesua varten aseta ne löysästi. Jos peset käsin, liota niitä kuumassa vedessä astianpesuaineen kanssa, harjaa, huuhtele ja anna valua. Älä käytä voimakkaita pesuaineita.

Kuinka usein aktiivihiilisuodatin pitää vaihtaa?

Normaalissa käytössä (1-2 tuntia päivässä) aktiivihiilisuodatin on vaihdettava noin kerran vuodessa. Käytä vain alkuperäistä BOSCH-suodatinta.

Miten halogeenilamppu vaihdetaan?

Irrota liesituuletin verkkovirrasta ennen toimenpidettä. Lamput ovat halogeeni 12 V, 20 W max, kanta G4. Poista vanha lamppu varovasti ruuvitaltalla ja aseta uusi paikalleen pitäen lamppua puhtaalla liinalla rasvajälkien välttämiseksi.

Voinko käyttää liesituuletinta ilman rasvasuodatinta?

Ei, liesituuletinta on aina käytettävä rasvasuodattimen kanssa. Ilman suodatinta rasvahiukkaset voivat kerääntyä ja aiheuttaa tulipalovaaran.

Miten imuteho säädetään?

Paina haluttua nopeutta vastaavaa painiketta. Nopeudet valitaan ohjauspainikkeista.

Voiko liesituuletin toimia kiertoilmakäytössä?

Kyllä, liesituuletin voi toimia kiertoilmakäytössä aktiivihiilisuodattimella (ei sisälly toimitukseen). Tällöin ilma suodatetaan ja palautetaan keittiöön.

Mitä tehdä, jos valaistus ei toimi lampunvaihdon jälkeen?

Tarkista, että lamput on asetettu oikein ja koskettimet ovat paikoillaan. Varmista myös, että liesituuletin on kytkettynä sähköön.

Miten ruostumattomat teräspinnat puhdistetaan?

Käytä erityistä ruostumattoman teräksen puhdistusainetta, joka on hankaamatonta, ja hankaa kiillotuksen suuntaisesti. Vältä hankaavia sieniä ja klooria tai happoa sisältäviä tuotteita.

Voinko käyttää avotulta liesituulettimen alla?

Ei, ruokien liekittäminen liesituulettimen alla on ehdottomasti kielletty. Liekit voivat sytyttää rasvasuodattimen.

Mistä löydän E- ja FD-numerot huoltoa varten?

Nämä numerot löytyvät laitteen sisällä olevasta tyyppikilvestä, joka on näkyvissä suodattimen ritilän poistamisen jälkeen. Merkitse ne ylös mahdollisia reklamaatioita varten.

KÄYTTÖOHJE DIC043650 BOSCH

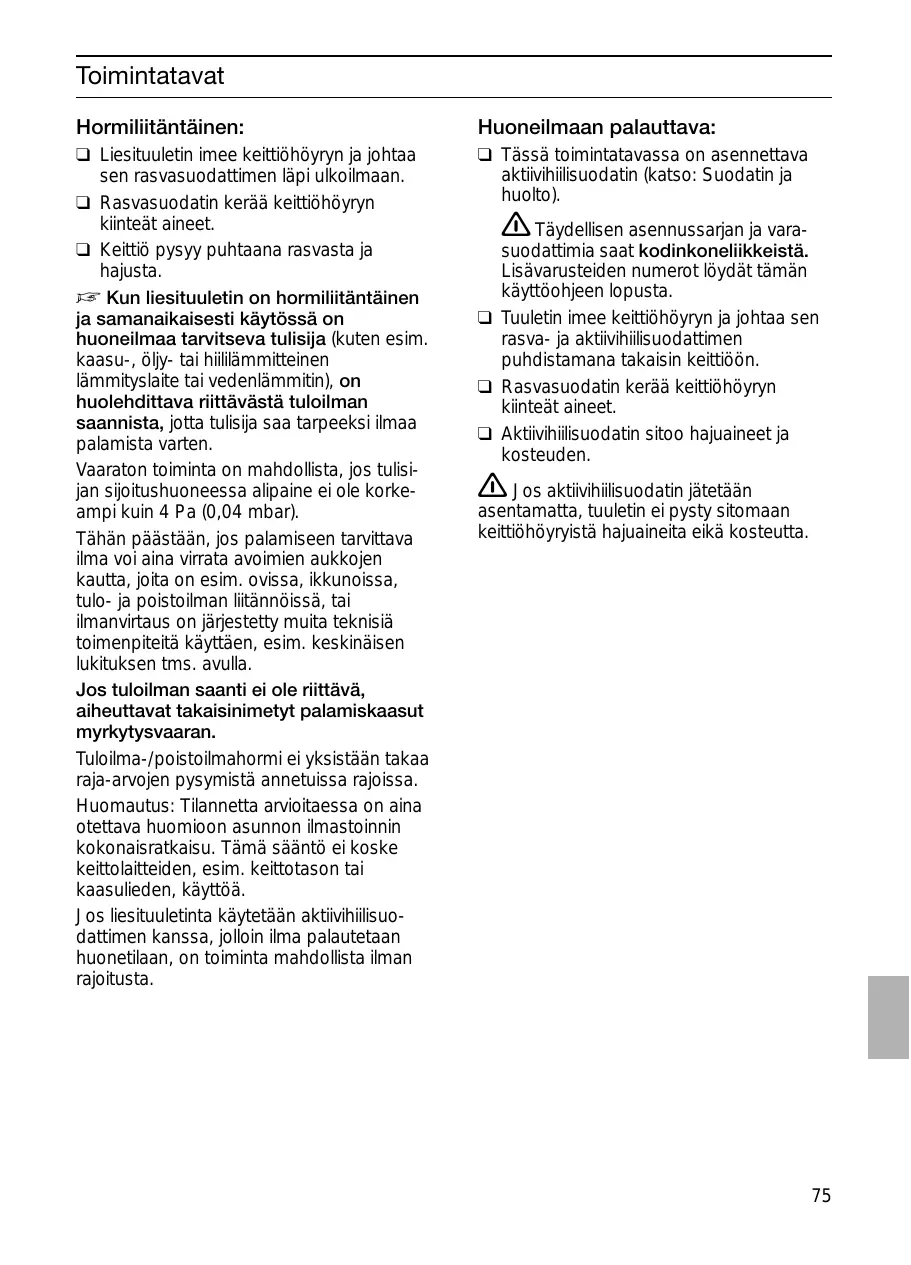

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hillilämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).
⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.
☐ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden.

⚠️ Jos aktiivihiilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kostutta.

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.
Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.
Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja

elektroniikkalaitteita (waste electrical and electronic equipment – WEEE) koskevaan direktiiviin 2002/96/EG.

Tämä direktiivi määrittää

käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella.

Kaasulla toimivat keittotasot / liedet

⚠️ Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (max. 15 minuuttia).

Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasulla toimivaa keittoaluetta.

Muista, että suurtehopoltin (yli 5 kW), esim. wokki, vastaa kahden kaasupolttimen tehoa.

Kun käytät liesituuletinta kaasulieden yläpuolella, varmista että liekin päällä on aina keittoastia. Säädä liekki niin, ettei se ulotu keittoastian yläpuolelle.

Turvallisuusohjeita

⚠️ Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
⚠ Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.
⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).
⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.
⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.
⚠ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.
⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.
⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.
⚠️ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.
⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
⚠ Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön.

⚠️ Puhdista liesituuletin huolellisesti ennen sen ensimmäistä käyttöönottoa.
⚠ Älä anna lasten leikkiä laitteella. Laitetta ei saa käyttää sellaiset henkilöt tai alaikäiset lapset,

– jotka eivät fyysisiltä tai henkisiltä kyvyiltään siihen pysty,

– tai joilla ei ole riittävästi tietoa ja kokemusta laitteen turvalliseen käyttöön.

Liesituulettimen käyttö

⚠️ Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.
☐ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuuletusteho

pois / päälle

Valo

Tuuletustehon valinta:

☐ Paina vastaavaa painiketta.

Valaistus:

☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

☐ Puhdista metallinen rasvasuodatin normaalikäytössä (1-2 tuntia päivässä) kerran kuukaudessa.
☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.
□ Suodattimen tulee sijaita väljästi astianpesukoneessa. Se ei saa jäädä puristuksiin.

Tärkeää:

Voimakkaasti kyllästynyttä suodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat rasvasuodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa.
Älä käytä voimakkaita, happamia tai emäksisiä pesuaineita.
Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja annan valua kuivaksi.

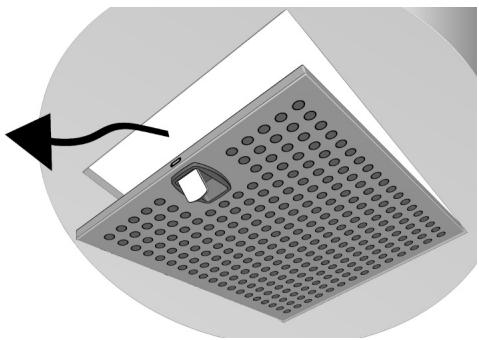

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Paina rasvasuodattimien kahvat alas ja käännä rasvasuodattimet pois paikoiltaan.

1. Puhdista rasvasuodattimet.

2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun liesituuletin toimii huoneilmaan palauttavana.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat aktiivihiilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa.

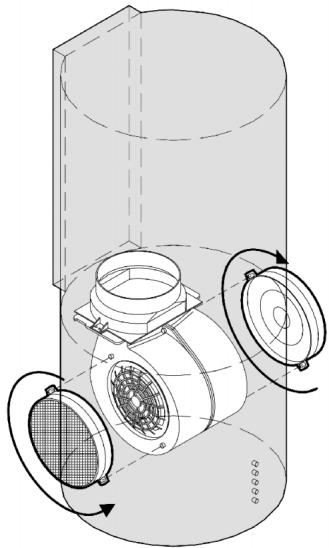

Kiinnitys:

Huom.: Varmista, että halogeenilamput on kytketty pois päältä ja että ne ovat jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihilisuodattimet paikoilleen. Laita suodattimet tuulettimen sivuilla olevien tappien päälle.

1. Käännä suodattimia nuolen suuntaan, kunnes ne napsahtavat kiinni. Kun suodattimet ovat oikein paikoilleen, ei niitä voi enää vetää irti.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

Huom.: Varmista, että halogeenilamput on kytketty pois päältä ja että ne ovat jäähtyneet.

1. Irrota rasvasuodattimet.
2. Käännä suodattimia vastakkaiseen suuntaan kuin nuoli ja irrota ne ulospäin vetäen.
3. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa.
□ Aktiivihilisuodattimia saat alan liikkeistä.
Käytä ainoastaan alkuperäisiä suodattimia.
Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

⚠ Älä puhdista liesituuletinta hankaavilla sienillä tai hiekka-, sooda-, happo- tai kloridipitoisilla puhdistusaineilla.

☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
☐ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
☐ Puhdista rasvasuodattimien puhdistuk- sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.
Suositus: ruostumattoman teräksen puhdistusaine nro 461731. Tilausosoite on annettu oheisessa huoltovihkossa.

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

☐ Älä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta.
☐ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.

Huomioi oheisessa huoltovihkossa olevat takuumääräykset.

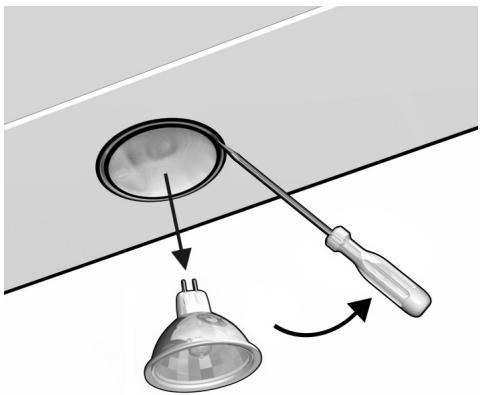

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.
   ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota halogeenilamppu varovasti ruuvimeisselin avulla.

Huom.: Laite saattaa vaurioitua irrotettaessa lamppu huolimattomasti.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu 12 V, max, 20 W, kanta G4). Varmista samalla, että koskettimet ovat oikeassa asennossa.
   Huom.: Tartu halogeenilamppuun vain puhdasta liinaa käyttäen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

⚠ Liesituulettimien valmistaja ei ole vastuussa putkiosuuden suunnittelusta ja suorituksesta aiheutuvista reklamaatioista.
