Merk	BOSCH
Model	DIC043650
Producttype	Afzuigkap
Breedte (schatting)	60 cm
Diepte (schatting)	50 cm
Hoogte (schatting)	15-20 cm (zichtbaar deel)
Gewicht (schatting)	12 kg
Voeding	220-240 V, 50/60 Hz
Max. zuigvermogen (schatting)	650 m³/h
Aantal snelheden	3 snelheden (via toetsen)
Verlichting	2 halogeenlampen 12 V, 20 W max, fitting G4
Vetfilter	Metalen filter, vaatwasserbestendig
Koolstoffilter	Te vervangen filter (niet meegeleverd)
Afvoermodus	Buitenafvoer of recirculatie
Oppervlaktemateriaal	Roestvrij staal, aluminium, kunststof
Reiniging vetfilters	Maandelijks (1-2 u/dag) in de vaatwasser of met de hand
Vervanging koolstoffilter	Ongeveer eenmaal per jaar
Vervanging lampen	Halogeenlampen 12 V, 20 W, fitting G4
Veiligheidsvoorschriften	Niet flamberen onder de afzuigkap, niet gebruiken zonder vetfilter
Garantie	Volgens voorwaarden in het serviceboekje

Veelgestelde vragen - DIC043650 BOSCH

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gereinigd. Voor een vaatwasserbehandeling plaatst u ze los. Was u ze met de hand, laat ze dan weken in heet water met afwasmiddel, borstel, spoel en laat uitlekken. Gebruik geen agressieve schoonmaakmiddelen.

Hoe vaak moet het koolstoffilter worden vervangen?

Bij normaal gebruik (1 tot 2 uur per dag) moet het koolstoffilter ongeveer eenmaal per jaar worden vervangen. Gebruik uitsluitend een origineel BOSCH-filter.

Hoe vervang ik een halogeenlamp?

Koppel de afzuigkap los van het stroomnet. De lampen zijn halogeen 12 V, 20 W max, fitting G4. Verwijder de oude lamp voorzichtig met een schroevendraaier en plaats de nieuwe lamp met een schone doek om vingerafdrukken te voorkomen.

Kan ik de afzuigkap zonder vetfilter gebruiken?

Nee, het is verplicht de afzuigkap altijd met een geplaatst vetfilter te gebruiken. Zonder filter kunnen vetdeeltjes zich ophopen en brandgevaar veroorzaken.

Hoe stel ik de afzuigsnelheid in?

Druk op de toets voor de gewenste snelheid. De snelheden worden geselecteerd via de bedieningstoetsen.

Kan de afzuigkap in recirculatiemodus werken?

Ja, de afzuigkap kan in recirculatiemodus werken met een koolstoffilter (niet meegeleverd). In dat geval wordt de lucht gefilterd en teruggevoerd naar de keuken.

Wat moet ik doen als de verlichting niet werkt na het vervangen van de lamp?

Controleer of de lampen goed zijn ingedrukt en of de contacten in de juiste positie staan. Zorg er ook voor dat de afzuigkap onder spanning staat.

Hoe reinig ik de roestvrijstalen oppervlakken?

Gebruik een speciale niet-schurende reiniger voor roestvrij staal en wrijf in de richting van de borstelstructuur. Vermijd schurende sponzen en producten die chloor of zuur bevatten.

Mag ik een open vlam onder de afzuigkap gebruiken?

Nee, het is ten strengste verboden voedsel te flamberen onder de afzuigkap. Vlammen kunnen het vetfilter doen ontbranden.

Waar vind ik de E- en FD-nummers voor de klantenservice?

Deze nummers staan op het typeplaatje aan de binnenkant van het apparaat, bereikbaar na het verwijderen van het filterrooster. Noteer ze voor eventuele claims.

GEBRUIKSAANWIJZING DIC043650 BOSCH

nl Gebruiksaanwijzing

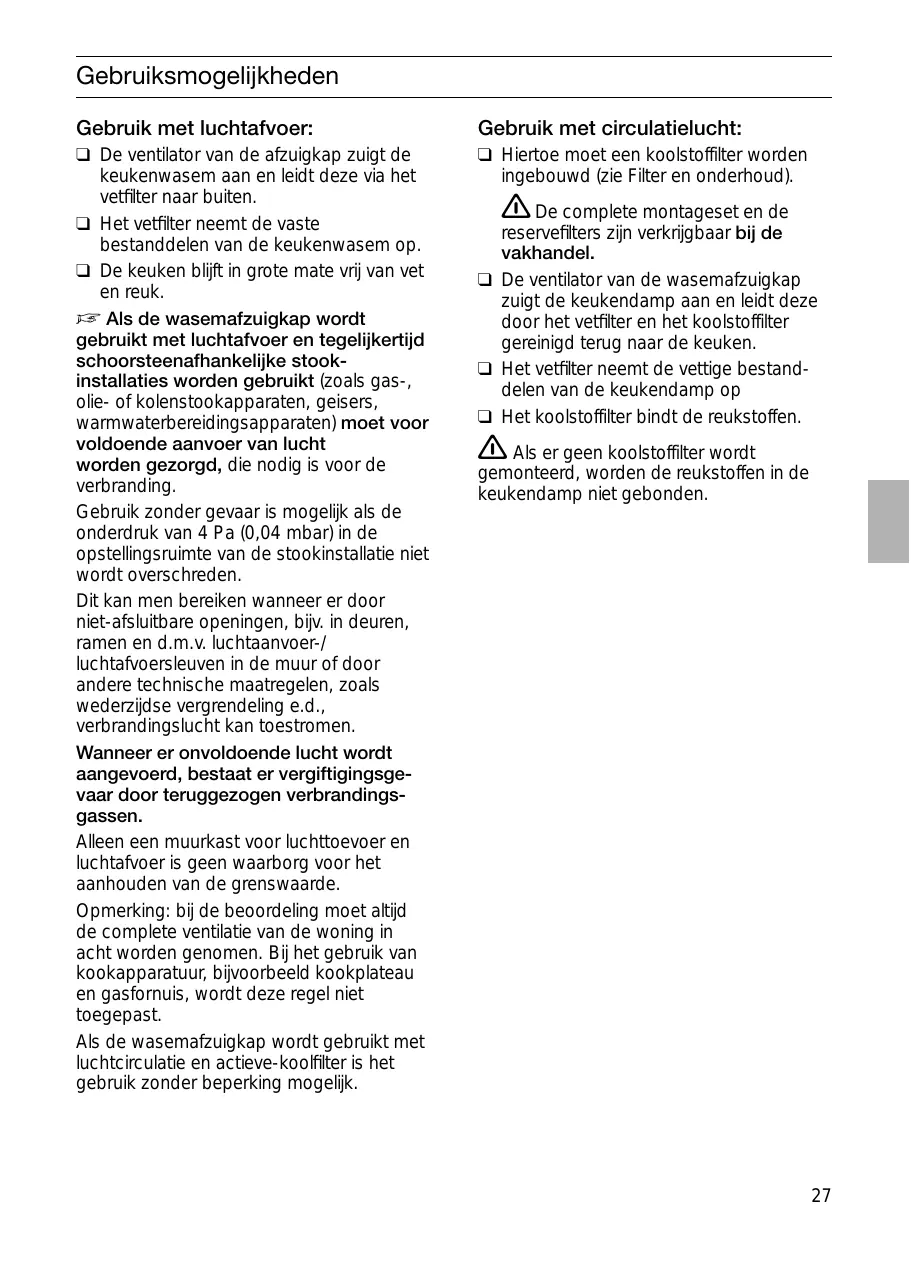

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
☐ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.
☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.
☐ Het vetfilter neemt de vettige bestanddelen van de keukendamp op
☐ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

☐ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
☐ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

☐ Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gaskookplaten / gasfornuizen

⚠ Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders. Vlammen van gaskookapparatuur moeten altijd met een pan zijn afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt.

Veiligheidsvoorschriften

⚠️ Onder de afzuigkap niet flamberen.
! Brandgevaar bij het vetfilter door opstijgende vlammen.

⚠️ De kookzones moeten altijd zijn bedekt met pannen.

⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

⚠ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠️ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠️ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.

⚠ Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

⚠️ De afzuigkap voor het eerste gebruik zorgvuldig reinigen.

⚠️ Laat kinderen niet met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

• wanneer zij lichamelijk, zintuiglijk of mentaal niet in staat zijn,
  – of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen.

Bedienen van de wasemafzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Ventilatorstanden

Aan / Uit

Verlichting

Gewenste ventilatorstand instellen:

☐ Druk op de desbetreffende toets.

Verlichting:

☐ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Vetfilters:

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.
☐ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

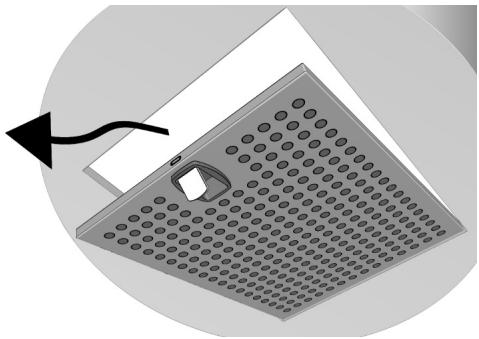

Demonteren en monteren van de randafzuigingssegmenten en de metalen vetfilters:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de handgrepen op de vetfilters naar onderen en klap de vetfilters omlaag.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weer aan.

Koolstofffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

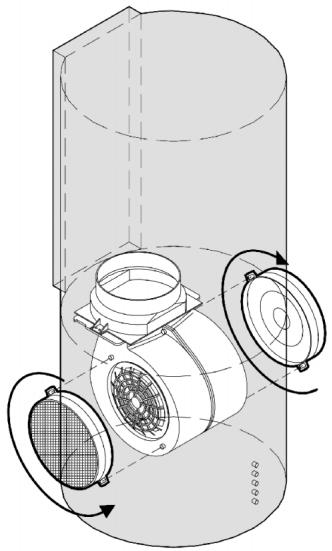

Monteren:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng de actieve-koolfilters aan. Steek daartoe de filters op de pinnen aan de zijkanten van de ventilator.

1. Draai de filters in de pijlrichting tot ze vastzitten. Wanneer de filters goed zijn gemonteerd, kunnen ze niet meer worden losgetrokken.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.
2. Draai de filters tegen de pijlrichting en trek ze er buitenwaarts af.
3. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

☐ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.
☐ Het actieve-koolfilter is verkrijgbaar in de vakhandel.
- Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

☐ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

• Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
  □ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
  Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
  ☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.
□ Reinig alleen in de slijprichting.
□ Wij adviseren onze edelstaalreiniger nr. 461731.
Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
☐ Gebruik een mild glasreinigingsmiddel.
☐ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

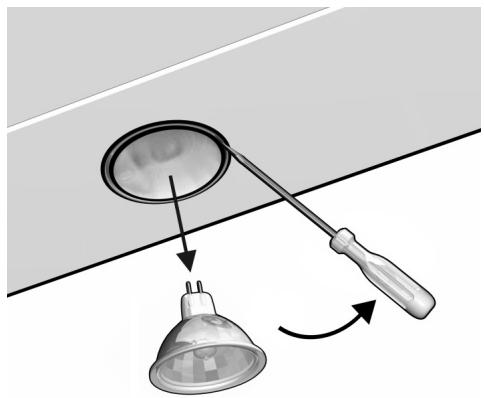

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   ⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de halogeenlamp voorzichtig met een schroevendraaier.

Attentie: Bij ondeskundige verwijdering kan het apparaat beschadigd raken.

1. Vervang de halogeenlamp (gangbare halogeenlamp 12 V, max. 20 W, fitting G4). Let daarbij op de juiste positie van de contacten.

Attentie: Gebruik een schone doek om de halogeenlampen mee vast te pakken.

1. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.
