Marca	BOSCH
Modello	DIC043650
Tipo di prodotto	Cappa aspirante
Larghezza (stima)	60 cm
Profondità (stima)	50 cm
Altezza (stima)	15-20 cm (parte visibile)
Peso (stima)	12 kg
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza di aspirazione max (stima)	650 m³/h
Numero di velocità	3 velocità (secondo tasti)
Illuminazione	2 lampade alogene 12 V, 20 W max, attacco G4
Filtro grasso	Filtro metallico lavabile in lavastoviglie
Filtro a carbone attivo	Filtro da sostituire (non incluso di serie)
Modalità di evacuazione	Evacuazione esterna o ricircolo
Materiale della superficie	Acciaio inox, alluminio, plastica
Pulizia dei filtri grasso	Ogni mese (1-2 ore/giorno) in lavastoviglie o a mano
Sostituzione filtro carbone	Circa una volta all'anno
Sostituzione lampade	Lampade alogene 12 V, 20 W, attacco G4
Istruzioni di sicurezza	Non fiammeggiare sotto la cappa, non utilizzare senza filtro grasso
Garanzia	Secondo condizioni del libretto SAV

Domande frequenti - DIC043650 BOSCH

Come pulire i filtri grasso metallici?

I filtri grasso metallici si puliscono in lavastoviglie o a mano. Per il lavaggio in lavastoviglie, posizionateli senza stringerli. Se li lavate a mano, immergeteli in acqua calda con detersivo per piatti, spazzolate, sciacquate e lasciate sgocciolare. Non usare detergenti aggressivi.

Con quale frequenza cambiare il filtro a carbone attivo?

Per un uso normale (1-2 ore al giorno), il filtro a carbone attivo deve essere cambiato circa una volta all'anno. Utilizzare solo un filtro originale BOSCH.

Come sostituire una lampada alogena?

Prima di qualsiasi intervento, scollegate la cappa. Le lampade sono alogene 12 V, 20 W max, attacco G4. Rimuovere la vecchia lampada con cautela usando un cacciavite, quindi inserire la nuova tenendo la lampada con un fazzoletto pulito per evitare impronte di grasso.

Posso utilizzare la cappa senza filtro grasso?

No, è obbligatorio utilizzare sempre la cappa con un filtro grasso installato. Senza filtro, le particelle di grasso possono accumularsi e presentare un rischio di incendio.

Come regolare la velocità di aspirazione?

Premere il tasto corrispondente alla velocità desiderata. Le velocità sono selezionabili tramite i tasti di comando.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può funzionare in modalità ricircolo con un filtro a carbone attivo (non fornito). In questo caso, l'aria viene filtrata e poi reimmessa in cucina.

Cosa fare se l'illuminazione non funziona dopo il cambio lampada?

Verificare che le lampade siano inserite correttamente e che i contatti siano in buona posizione. Assicurarsi anche che la cappa sia sotto tensione.

Come pulire le superfici in acciaio inox?

Usare un prodotto speciale per acciaio inox non abrasivo e strofinare nel senso della lucidatura. Evitare spugne abrasive e prodotti contenenti cloro o acido.

Posso usare una fiamma libera sotto la cappa?

No, è formalmente vietato fiammeggiare cibi sotto la cappa. Le fiamme possono incendiare il filtro grasso.

Dove trovare i numeri E e FD per il servizio post-vendita?

Questi numeri si trovano sulla targhetta identificativa all'interno dell'apparecchio, accessibile dopo aver rimosso la griglia del filtro. Annotateli per eventuali reclami.

MANUALE UTENTE DIC043650 BOSCH

it Istruzioni per l'uso

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
□ La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio.

La ventola della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.

Il filtro grassi trattiene i componenti grassi dei vapori di cottura.

Il filtro a carbone attivo fissa gli odori.

⚠ Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

□ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
☐ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

☐ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
□ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Piani di cottura a gas / Fornelli a gas

⚠️ Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas.

Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga oltre il fondo delle stoviglie da cucina.

Istruzioni di sicurezza

⚠️ Non fiammeggiare pietanze sotto la cappa aspirante.

! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

⚠️ I fornelli devono essere sempre coperti con pentole.

⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.

⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").

⚠ Questa cappa aspirante è destinata solo all'uso domestico.

⚠ Usare la cappa aspirante solo con le lampadine montate.

⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

⚠️ Non usare mai la cappa aspirante senza filtro grassi.

⚠ Grassi e olio surriscaldati possono infiammarsi facilmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

⚠️ Alla prima messa in funzione pulire accuratamente la cappa aspirante.

⚠️ Non far giocare i bambini con l'apparecchio.

Adulti e bambini non devono mai usare l'apparecchio senza sorveglianza nel caso in cui:

– non siano in grado dal punto di vista fisico, sensoriale o mentale,

– gli manchino le conoscenze e l'esperienza per usare l'apparecchio in modo coretto e sicuro.

Uso della cappa aspirante

⚠️ Per eliminare nel modo più efficace i vapori di cottura:

□ Accendere la cappa aspirante all'inizio della cottura.
□ Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Gradi di aspirazione

Spenta / Accesa

Illuminazione

Regolare il grado di aspirazione desiderato:

□ Premere il tasto corrispondente.

Illuminazione:

☐ L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

☐ Con un uso normale (1 – 2 ore al giorno) i filtri metallici per i grassi devono essere lavati 1 volta al mese.
Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.
non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.
☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o alcalini.
Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Importante:

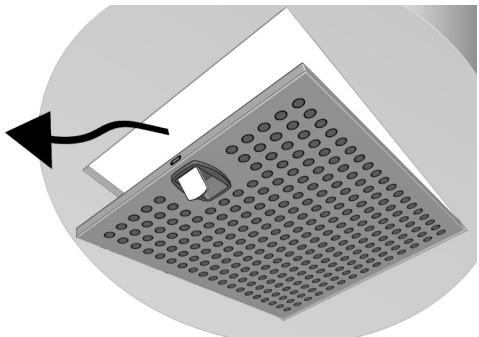

Smontaggio e montaggio dei filtri metallici grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Premere le maniglie dei filtri grassi verso il basso, ribaltare e togliere i filtri.

1. Pulire i filtri grassi.

2. Inserire di nuovo i filtri grassi.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

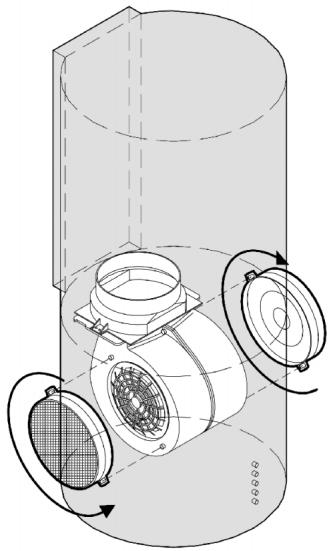

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
2. Inserire i filtri a carbone attivo. Introdurre a tal fine i filtri sulle spine ai lati della ventola.

1. Ruotare i filtri nel senso della freccia finché non s'innestano. I filtri montati correttamente non possono più essere staccati.

2. Montare i filtri grassi (vedi "Smontaggio e montaggio dei filtri metallici grassi").

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri grassi.
2. Ruotare i filtri in senso contrario alla freccia e tirarli verso l'esterno.
3. Montare i filtri grassi.

Cambio del filtro a carbone attivo:

☐ Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Il filtro a carbone attivo è in vendita nel commercio specializzato.
□ Usare solo filtri originali.
Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

⚠️ Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
□ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
☐ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
☐ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
Consigliamo il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.

Osservare le norme di garanzia nell'accluso libretto di manutenzione.

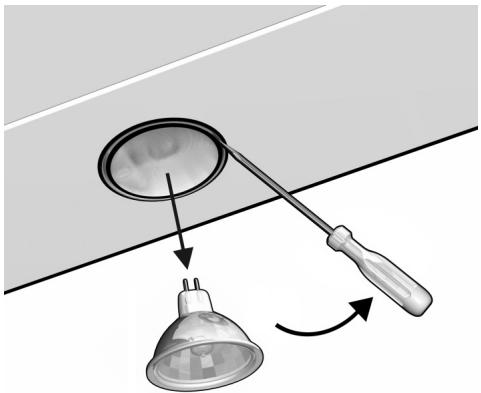

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   ⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Rimuovere con precauzione la lampadina alogena con un cacciavite.

Attenzione: in caso di rimozione non corretta, possibile danneggiamento dell'apparecchio.

1. Sostituire la lampadina alogena (comune lampadina alogena commerciale a 12 V, max. 20 W, attacco G4). Prestare attenzione alla corretta posizione dei contatti.

Attenzione: per afferrare la lampadina alogena usare un panno pulito.

1. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
