Tipo di prodotto	Lavastoviglie da incasso o a libera installazione
Marca	Bosch
Modello	SGI53A3236
Alimentazione elettrica	Elettrica (230-240 V CA, 50 Hz)
Pressione dell'acqua	0,5 – 10 bar
Portata d'acqua	Minimo 10 L/min
Temperatura dell'acqua	Si consiglia acqua fredda (max acqua calda 60°C)
Programmi	Intensivo 70°C, Normale 65°C, Eco 50°C, Delicato 40°C, Rapido 35°C, Prelavaggio
Funzioni aggiuntive	Programmazione timer (3/9 h), Lavaggio cestello superiore, Sicurezza bambini (su alcuni modelli)
Cestelli	Cestello superiore (altezza regolabile), Cestello posate, Cestello inferiore, Griglia per tazze aggiuntiva (su alcuni modelli)
Caratteristiche speciali	Rebbi pieghevoli, Portacoltelli, Ripiano per bicchieri alti, Testa di spruzzo per teglie (su alcuni modelli)
Addolcitore d'acqua	Dosatore sale regolabile con indicatore
Dosatore brillantante	Regolazione continua, indicatore di livello basso
Dosatore detersivo	Con tacche di misura (15/25/40 ml)
Sistema di filtraggio	Cilindro filtro, filtro piatto fine, microfilter (su alcuni modelli)
Bracci di spruzzo	Superiore e inferiore, rimovibili per la pulizia
Pompa	Pompa di scarico, accessibile tramite coperchio rimovibile (Torx T20)
Caratteristiche di sicurezza	Sicurezza bambini, stabilità anti-ribaltamento, Aquastop (su alcuni modelli)
Livello di rumore	Non specificato (tipico per la classe: ~48 dB)
Tipo di installazione	Sotto-piano o da incasso; possibile a libera installazione con misure anti-ribaltamento
Documentazione	Manuale utente disponibile in più lingue (EN, DE, IT, ecc.)

Domande frequenti - SGI53A3236 BOSCH

Cosa devo fare se la lavastoviglie non si avvia?

Controllare il fusibile, assicurarsi che la spina sia inserita, la porta sia chiusa, il rubinetto dell'acqua sia aperto e che il filtro nel tubo di carico non sia ostruito.

Come si regola l'addolcitore d'acqua?

Impostare l'addolcitore in base alla durezza dell'acqua. Fare riferimento al manuale per la corretta posizione dell'interruttore. Aggiungere sale speciale quando l'indicatore LOW SALT si accende.

Perché ci sono macchie bianche sui miei piatti?

Ciò potrebbe essere dovuto a detersivo insufficiente, impostazione bassa del brillantante, acqua dura senza sale o coperchio del contenitore del sale non avvitato saldamente. Controllare e regolare di conseguenza.

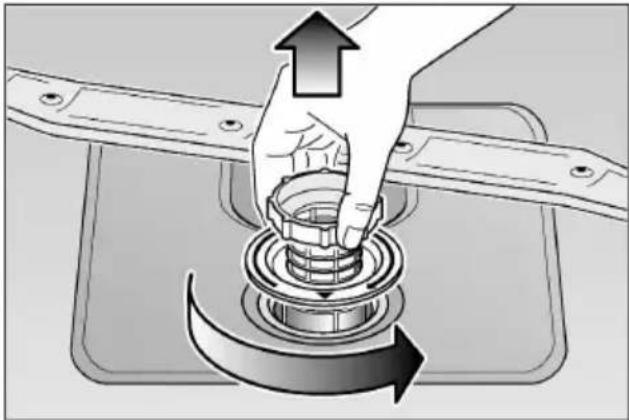

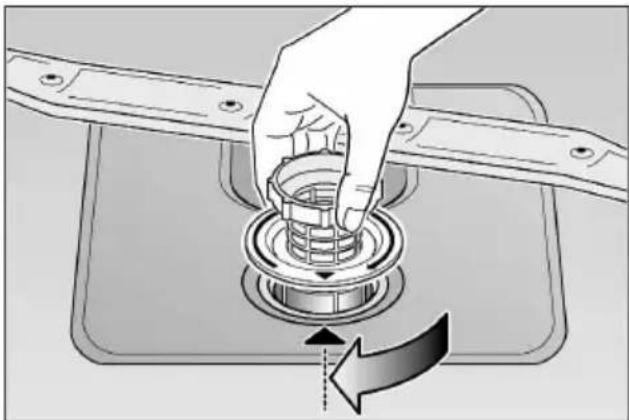

Come si puliscono i filtri?

Svitare il cilindro del filtro, rimuovere il sistema di filtraggio, risciacquare sotto acqua corrente e rimontare. Ispezionare dopo ogni utilizzo.

Cosa non dovrei mettere nella lavastoviglie?

Evitare oggetti in legno, vetreria delicata, porcellane antiche, plastiche non resistenti al calore, rame, peltro e materiali assorbenti come spugne.

Come si utilizza la sicurezza bambini?

Attivare la sicurezza bambini seguendo i disegni nel manuale. Per aprire la porta quando è bloccata, utilizzare la procedura specifica. Disattivare per sbloccare.

Perché c'è acqua rimasta all'interno al termine di un ciclo?

Controllare se il tubo di scarico è bloccato o piegato, la pompa è bloccata, i filtri sono intasati o il programma non è terminato completamente. Usare la funzione 'Termina programma' se necessario.

Come si imposta la quantità di brillantante?

Individuare il controllo del brillantante (continuo) vicino al dosatore. Girare verso '-' per ridurre (se ci sono striature) o verso '+' per aumentare (se ci sono macchie d'acqua). L'impostazione di fabbrica è 4.

Che tipo di detersivo devo usare?

Usare detersivi specifici per lavastoviglie (in polvere, liquido o pastiglie). Seguire le istruzioni di dosaggio del produttore. Evitare il normale liquido per piatti.

Come trasportare la lavastoviglie in sicurezza?

Scaricare tutta l'acqua eseguendo un breve programma, poi terminare. Scollegare dalla corrente e dall'alimentazione idrica. Mantenere in posizione verticale durante il trasporto per evitare danni al modulo di controllo.

MANUALE UTENTE SGI53A3236 BOSCH

Avvertenze di sicurezza .... 4 Lavaggio stoviglie 16.....
Conoscere l'apparecchio 5. . . Funzioni supplementari * 18. . .
Impianto di addolcimento dell'acqua 6 Manutenzione e cura 19. . . . .
Riempimento con sale speciale 7 Diagnosi dei guasti 21.....
Riempire il brillantante 8. . . Per chiamare il servizio
Stoviglie non idonee 9...assistenza clienti 23
Disposizione delle stoviglie 10.. Avvertenze 24
Detersivo 12 Installazione 25

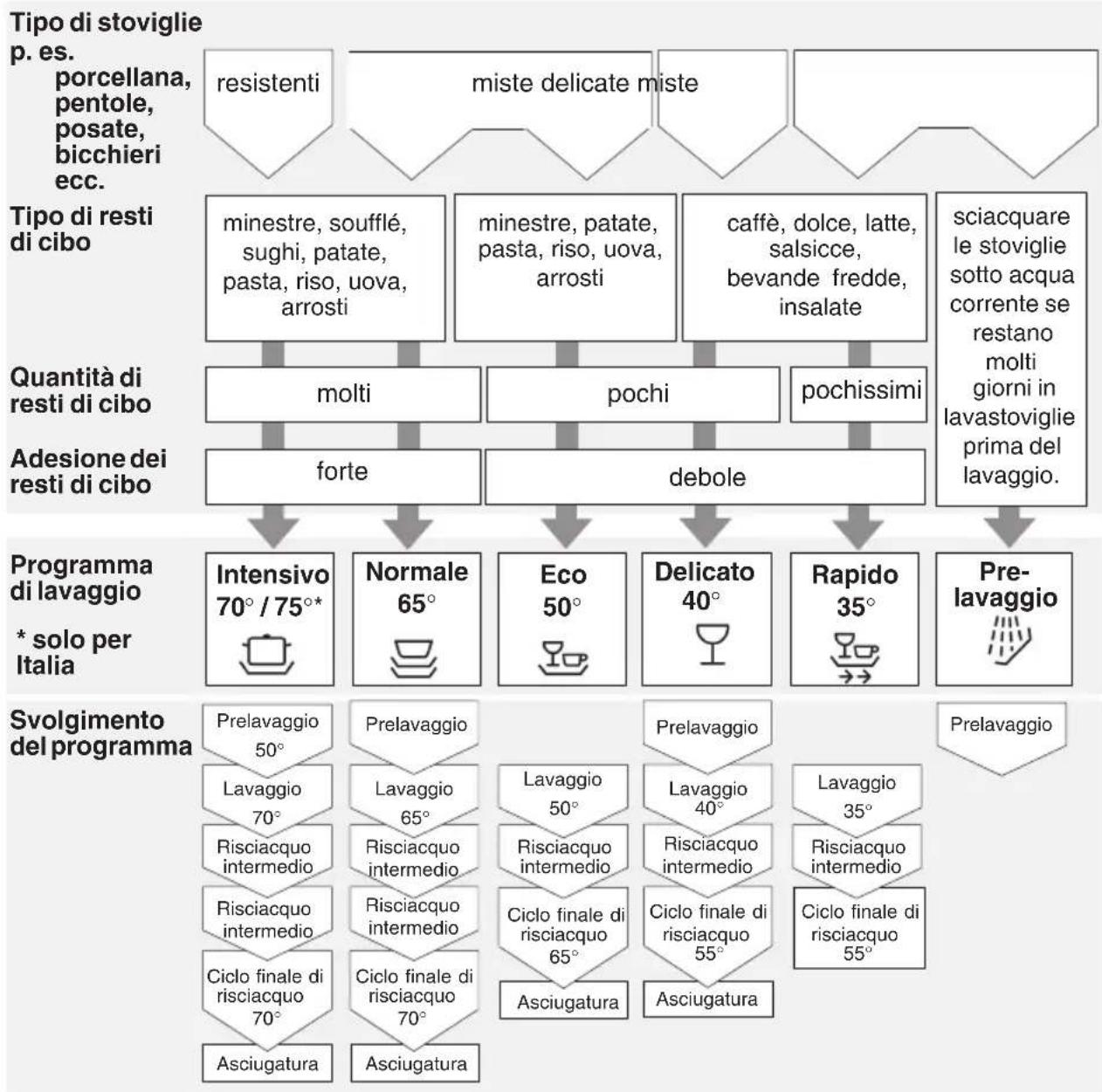

Tabella programmi ..... 15

Avvertenze di sicurezza

Alla consegna

• Controllare subito la presenza di eventuali danni di trasporto all'imballaggio e alla lavastoviglie. Non mettete in funzione un apparecchio danneggiato, ma consultate il Vostro fornitore.
• Siete pregati di smaltire il materiale d'imballaggio secondo le norme.

Nell'installazione

• Eseguire l'installazione e l'allaccia- mento secondo le istruzioni per l'instal- lazione e il montaggio.
• Durante i lavori d'installazione la lava-stoviglie non deve essere collegata alla rete elettrica.
• Assicurarsi che il sistema di collegamento a massa dell'impianto elettrico domestico sia installato a norma.
• Le condizioni del collegamento elettrico e le indicazioni sulla targhetta d'identificazione della lavastoviglie devono coincidere.
• Per il collegamento elettrico non usare mai una prolunga.
• Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o gli apparecchi integrabili solo sotto a piani di lavoro continui, avvitati ai mobili contigui.
• La spina di alimentazione deve restare accessibile dopo l'installazione dell'apparecchio.
• Per alcuni modelli: La scatola di plastica per l'attacco dell'acqua contiene una valvola elettrica. Nel tubo flessibile di alimentazione passano i cavi elettrici di collegamento. Non tagliare questo tubo, non immergere la scatola di plastica nell'acqua.

Attenzione:

Se l'apparecchio non si trova in una nicchia ed è quindi accessibile su un lato, è necessario rivestire la parte della cerniera di porta per motivi di sicurezza (pericolo di lesioni).

Le coperture sono disponibili come accessori speciali presso il rivenditore specializzato o il Servizio di Assistenza Tecnica.

Nell'uso quotidiano

• Utilizzare la lavastoviglie solo per l'uso domestico e solo per lo scopo indicato: lavaggio di stoviglie domestiche.
• Non sedersi, né salire sulla porta aperta. L'apparecchio potrebbe ribaltarsi.
• L'acqua nella vasca di lavaggio non è potabile.
• Non introdurre solventi nella vasca di lavaggio. Vi è pericolo di esplosione.
• Durante lo svolgimento del programma, aprire la porta solo con precauzione. Vi è pericolo di fuoriuscita di spruzzi d'acqua.

Bambini in casa

• Vietare ai bambini di giocare con la lavastoviglie, oppure di usarla.
• Tenere i bambini lontano da detersivi e brillantanti.
• Tenere i bambini lontano dalla lavastoviglie aperta, in essa possono esservi ancora residui di detersivo.

Sicurezza bambino \*

* in alcuni modelli

Fare riferimento ai disegni nella copertina.

40 Inserire la sicurezza bambino (Apertura porta 2)

41 Aprire la porta con sicurezza bambino inserita

42 Escludere la sicurezza bambino

In caso di danni

• Le riparazioni e gli interventi devono essere eseguiti solo da personale specializzato.
• Per le riparazioni e gli interventi, separare l'apparecchio dalla rete elettrica. Sfilare la spina di alimentazione o escludere la sicurezza. Tirare la spina, non il cavo. Chiudere il rubinetto dell'acqua.

Per la rottamazione

• Rendere subito inutilizzabili gli apparecchi fuori uso, per evitare così successivi infortuni. Estrarre la spina, tagliare il cavo di alimentazione e rendere inutilizzabile il dispositivo di chiusura della porta.
• Provvedere ad una corretta rottamazione dell'apparecchio.

Attenzione:

I bambini possono rimanere imprigionati all'interno dell'apparecchiatura (pericolo di asfissia) o trovarsi in altre situazioni di pericolo. Quindi: staccare la spina elettrica e il filo di rete, mettendolo da parte. Rovinare la serratura della porta in modo che questa non possa più chiudersi.

Conoscere l'apparecchio

Le illustrazioni del pannello comandi e del vano interno dell'apparecchio si trovano sull'ultima pagina a risvolto della copertina. Prima d'iniziare la lettura, aprire questa pagina.

Pannello comandi

1 Selettore programmi / Interruttore ACCESO/SPENTO
2 Apertura porta
3 Guida rapida programmi*
4 Spia di stand-by
5 Spia di svolgimento programma
6 Spia di fine programma
7 Spia aggiunta sale
8 Pulsante AVVIO/ARRESTO
9 Avvio fra ore*
10 Spia aggiunta brillantante*
11 Lavaggio cesto superiore*
* in alcuni modelli

it

Vano interno dell'apparecchio

20	Cesto stoviglie superiore
21	Cestello posate supplementare* per il cesto superiore
22	Étagère*
23	Braccio di lavaggio superiore
24	Braccio di lavaggio inferiore
25	Contenitore per sale speciale
26	Filtri
27	Cestello posate
28	Cesto stoviglie inferiore
29	Dispositivo di chiusura
30	Contenitore per brillantante con spia di aggiunta
31	Contenitore detersivo
32	Targhetta d'identificazione

* in alcuni modelli

Acquistare per il primo uso:

- sale - detersivo - brillantante Utilizzare esclusivamente prodotti adatti alla lavastoviglie.

Impianto di addolcimento dell'acqua

Per ottenere buoni risultati di lavaggio, la lavastoviglie richiede acqua dolce, cioè povera di calcare, altrimenti sulle stoviglie e sulle pareti interne si depositano residui di calcare bianchi.

Per il buon funzionamento della lavastoviglie, l'acqua di rubinetto che superi un determinato grado di durezza deve essere addolcita, cioè decalcificata.

Ciò avviene usando un sale speciale nell'impianto di addolcimento della lava-stoviglie.

La regolazione e con ciò la quantità di sale necessaria dipende dal grado di durezza dell'acqua di rubinetto disponibile.

Regolazione dell'impianto di addolcimento

(Si vedano le istruzioni brevi)

Riempimento con sale speciale

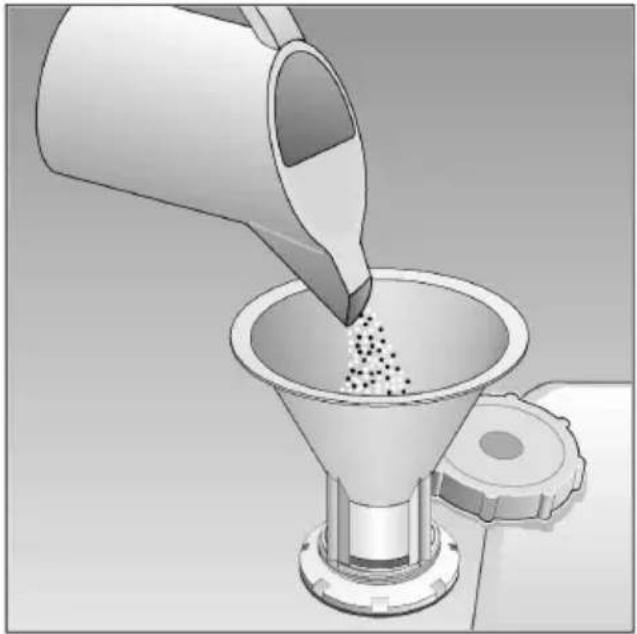

Effetto del sale

Durante il lavaggio, il sale viene diluito automaticamente dal contenitore del sale nell'addolcitore e qui scioglie il calcare. La soluzione contenente calcare viene pompata fuori dalla lavastoviglie. Il sistema di addolcimento dell'acqua è in seguito di nuovo pronto a ricevere.

Questo procedimento rigenerativo funziona solo se il sale è disciolto nell'acqua.

Aprire il tappo a vite del contenitore del sale 25.

Prima del primo uso, versare nel contenitore del sale ca. 1 litro d'acqua.

Inserire l'accluso imbuto nella bocchetta di riempimento.

Aggiungere poi sale, finché il contenitore del sale è pieno (max 1,5 kg). Quando si aggiunge il sale l'acqua trabocca. Infine pulire i dintorni della bocchetta di riempimento dai resti di sale e richiudere il contenitore, avvitando correttamente il tappo senza angolarlo.

La spia livello del sale 7 nel pannello s'illumina all'inizio e si spegne dopo qualche minuto, quando è stata raggiunta una concentrazione di sale sufficiente.

Con il valore d'impostazione '0' il sale non è necessario, poiché durante il funzionamento non viene consumato sale. Con i valori d'impostazione da '1' a '3' il sale è necessario.

Attenzione

Non introdurre mai detersivo nel contenitore per sale speciale. Così facendo distruggete l'impianto di decalcificazione.

Spia livello sale

É necessario riempire il sale non appena nel pannello s'illumina la spia livello sale 7.

it

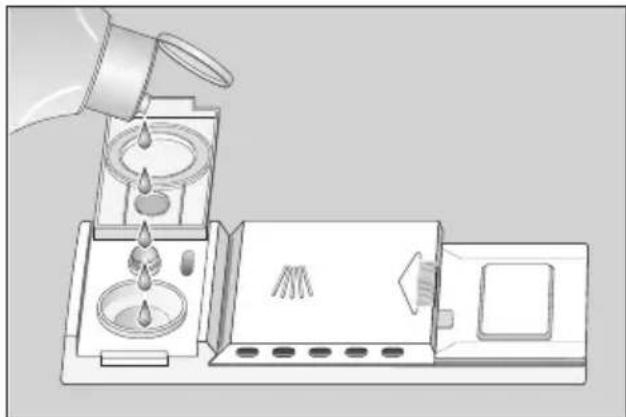

Riempire il brillantante

Il brillantante viene usato nel risciacquo, per ottenere bicchieri brillanti e stoviglie senza macchie.

— Aprire il coperchio del contenitore del brillantante 30.

A tale scopo premere sul riferimento sul coperchio del brillantante e contemporaneamente sollevare il coperchio con la linguetta di

apertura

• Versare il brillantante nella bocchetta di riempimento finché l'indicatore di livello si oscura.
• Chiudere il coperchio fino ad udire lo scatto d'arresto.

Usare solo brillantante per lavastoviglie domestiche.

Regolare la quantità di erogazione brillantante

É possibile la regolazione continua della quantità di erogazione del brillantante. Il regolatore di erogazione è stato disposto in fabbrica su 4.

Cambiare la posizione del regolatore brillantante solo se sulle stoviglie si notano striature (girare in senso –), oppure macchie d'acqua (girare in senso +).

Regolatore brillantante

Spia livello brillantante

Finché la spia di livello del brillantante nel pannello 10 (in alcuni modelli) o sul contenitore di erogazione 30 è oscura, il brillantante è ancora sufficiente.

Spia livello brillantante

Stoviglie non idonee

Nella lavastoviglie non dovreste lavare:

posate e stoviglie di legno. Esse lisciviano e assumono un brutto aspetto; inoltre i collanti usati per il legno non resistono alle temperature raggiunte. Oggetti di vetro decorati e vasi sensibili, specialmente stoviglie antiche o irrecuperabili. Quelle decorazioni non erano ancora resistenti al lavaggio in lavastoviglie.

Non idonei sono inoltre anche pezzi in materiale plastico sensibile all'acqua calda, stoviglie in rame ed in stagno. Le decorazioni su vetro, i pezzi in alluminio e argento durante il lavaggio possono tendere a cambiare colore ed sbiancare.

Anche alcuni tipi di vetro dopo molti lavaggi possono diventare opachi. Inoltre non introdurre nella lavastoviglie materiali assorbenti, come spugne e panni.

Raccomandazione:

in futuro acquistare solo stoviglie per le quali venga confermata l'idoneità al lavaggio in lavastoviglie.

Avvertenza

Nella lavastoviglie non devono essere lavate stoviglie sporcate con cenere, cera, grasso lubrificante o colori.

Danni a bicchieri e stoviglie

Cause:

• Tipo di bicchieri e metodo di produzione dei bicchieri.
• Composizione chimica del detersivo.
• Temperatura dell'acqua e duranta del programma della lavastoviglie.

Raccomandazione:

• usare bicchieri e porcellana indicati dal produttore come resistenti al lavaggio in lavastoviglie.
• Usare un detersivo indicato come delicato per le stoviglie. Informarsi presso il produttore del detersivo.
• Selezionare un programma con la minore temperatura possibile e la più breve durata di programma possibile.
• Al fine di evitare danni, dopo il termine del programma togliere al più presto vetri e posate dalla lavastoviglie.

it

Disposizione delle stoviglie

Sistemare le stoviglie

Rimuovere i residui di cibo più grossi. Non è necessario sciacquare sotto acqua corrente. Disporre le stoviglie in modo che

— tutti i recipienti, come tazze, bicchieri, pentole ecc. abbiano l'apertura rivolta in basso,
- i pezzi con bombature o cavità siano obliqui, per consentire all'acqua di scolare,
- le stoviglie siano ben ferme e non possano ribaltarsi,
- non possano ostacolare la rotazione dei bracci di lavaggio durante il funzionamento.

Si consiglia di non lavare le stoviglie molto piccole nella macchina, in quanto possono cadere facilmente dai cestelli.

Per l'utilizzazione della funzione «Lavaggio cesto superiore» (solo in alcuni modelli) caricate solo il cesto superiore, il cesto inferiore deve essere vuoto.

Rimozione delle stoviglie

Per evitare che le stoviglie del cestello superiore sgocciolino su quelle del cestello più in basso, si consiglia di svuotare dapprima il cestello inferiore e successivamente quello superiore.

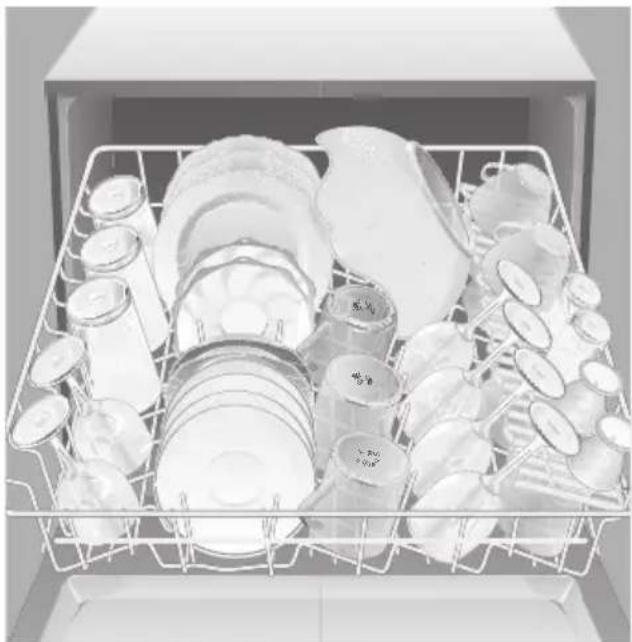

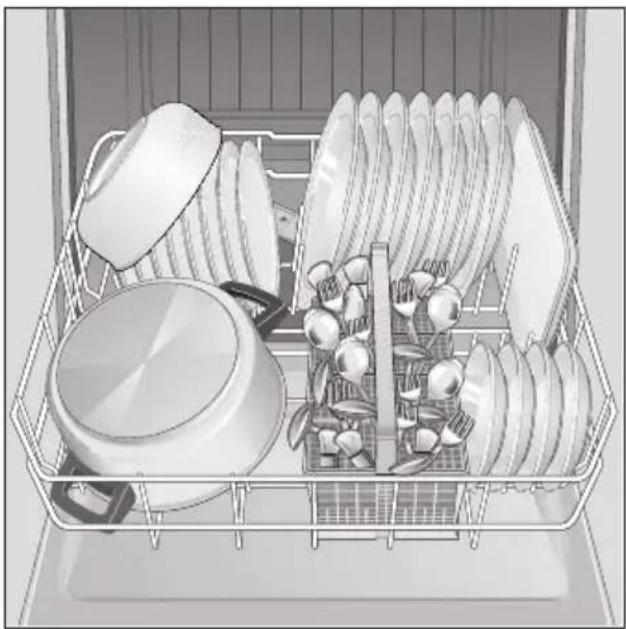

Tazze e bicchieri

Cesto stoviglie superiore 20

Cesto stoviglie inferiore 28

Le posate dovrebbero essere disposte sempre alla rinfusa, con il manico rivolto in basso (attenzione a non ferirsi con le lame dei coltelli). In questa posizione il getto d'acqua raggiunge meglio i singoli pezzi. Per evitare il pericolo di ferite, disporre i pezzi lunghi ed acuminati ed i coltelli sull'étagère (in alcuni modelli), oppure sull'étagère per coltelli (disponibile come

accessorio).

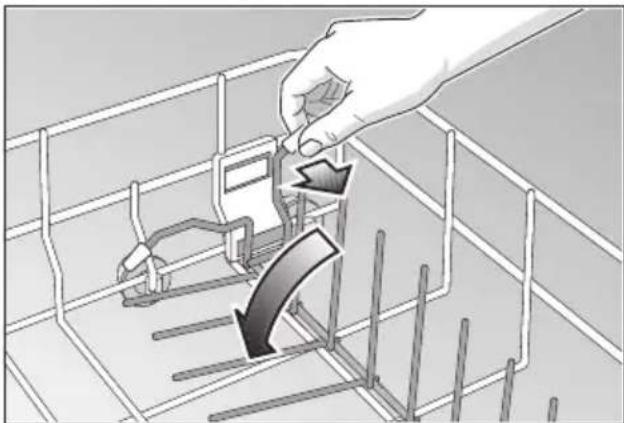

Divisore ribaltabile \*

* in alcuni modelli

I divisori sono ribaltabili, per una migliore sistemazione di pentole e scodelle.

Testa di spruzzo per lamiere da forno \*

* in alcuni modelli

Fare riferimento ai disegni nella copertina. Le lamiere, oppure le griglie di grandi dimensioni possono essere lavate utilizzando la testa di spruzzo per lamiere da forno.

A tal fine rimuovere il cesto superiore e inserire la testa di spruzzo come illustrato nel disegno. Affinché il getto polverizzato possa raggiungere tutti i pezzi, è opportuno disporre le lamiere come nella figura (max. 4 teglie da forno e 2 griglie).

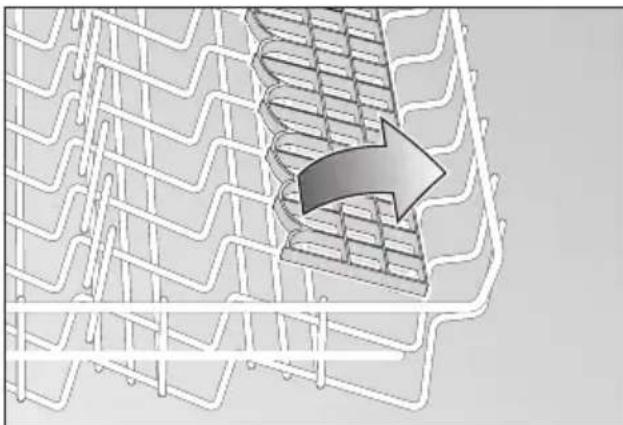

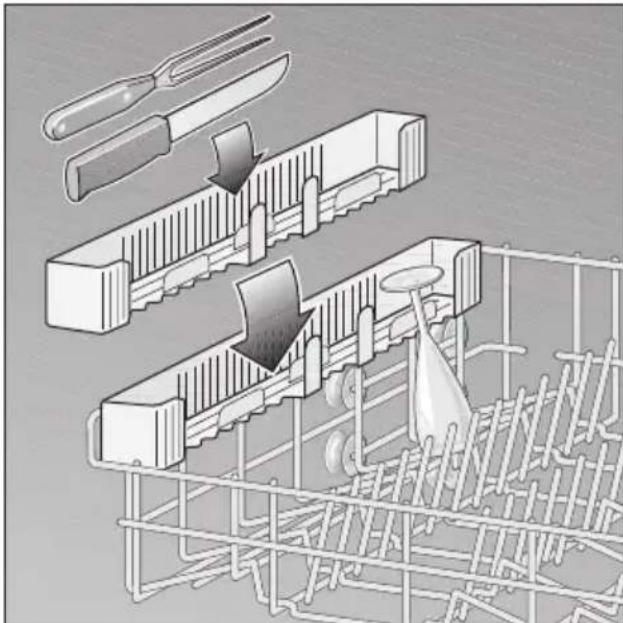

Étagère per coltelli \*

* in alcuni modelli

* per alcuni modelli

Appoggiare i bicchieri alti ed i bicchieri a gambo lungo non contro le stoviglie, ma all'orlo dell'étagère,

I pezzi lunghi, posate di servizio e per insalata, mestoli o coltelli, vanno sistemati sull'étagère, per non impedire la rotazione del braccio di lavaggio. L'étagère può essere abbassata o alzata a discrezione.

it

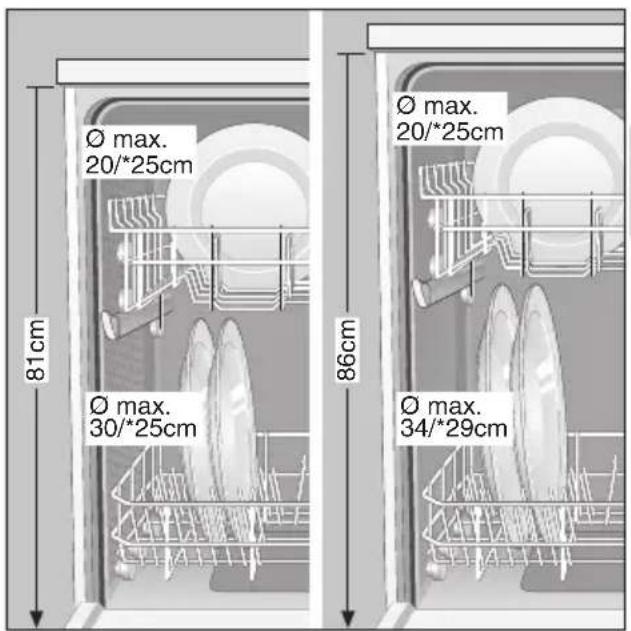

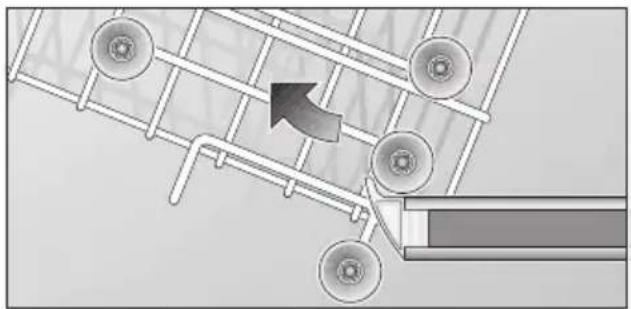

Spostamento dei cesti\*

* per alcuni modelli

Il cesto superiore, se necessario, può essere usato sulle rotelle superiori, oppure sulle rotelle inferiori, per ottenere più spazio per le stoviglie più alte nel cesto superiore o inferiore.

Avvertenza per il detersivo

Nella lavastoviglie possono essere usati detersivi commerciali di marca liquidi, in polvere oppure detersivi in compresse per lavastoviglie (non usare detersivi per il lavaggio a mano!).

Attualmente sul mercato sono disponibili tre tipi di detersivi:

1. contenenti fosforo e cloro
2. contenenti fosfati e senza cloro
3. senza fosfati e senza cloro

Nell'uso di detersivi senza fosfati, se l'acqua è dura possono formarsi più facilmente depositi bianchi sulle stoviglie e sulle pareti interne della lavastoviglie. Tali residui possono essere evitati aggiungendo una maggiore quantità di detersivo.

I detersivi senza cloro hanno un minore effetto di candeggio. Conseguenza di ciò possono essere maggiori residui di tè o alterazioni di colore sulle parti in materiale plastico.

In tal caso i rimedi sono:

– l'uso di un programma di lavaggio più energico, oppure
– l'aggiunta di una maggiore quantità di detersivo, oppure
– l'uso di detersivi cloroattivi.

Sulla confezione del detersivo è indicato se il detersivo è idoneo per il lavaggio di stoviglie d'argento.

Per altri quesiti, consigliamo di rivolgersi all'ufficio consulenza della casa produttrice del detersivo.

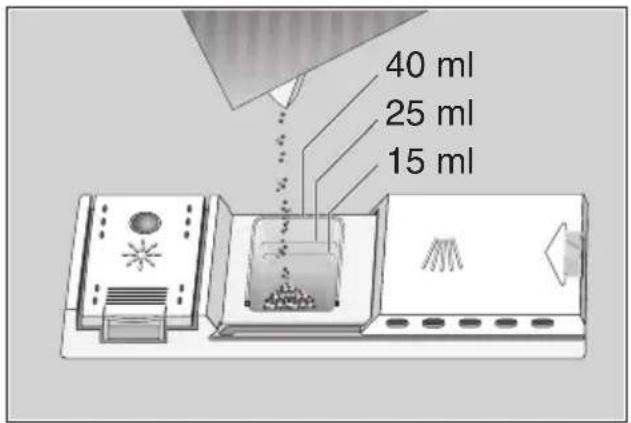

Contenitore del detersivo con indice di dosaggio

L'indice di dosaggio nel contenitore del detersivo è utile per versare la quantità giusta.

Il contenitore contiene 15 ml di detersivo entro la linea inferiore e 25 ml entro la linea mediana. Nel contenitore pieno entrano 40 ml.

Avvertenza

Se il contenitore del detersivo dovesse essere ancora chiuso, per aprirlo azionare il dispositivo di chiusura.

Riempire il detersivo

— Versare il detersivo nel contenitore 31.

Per il dosaggio corretto, osservare le avvertenze della casa produttrice sulla confezione del detersivo.

Per il programma «Intensivo», versare inoltre 10–15 ml di detersivo sulla porta dell'apparecchio.

Consiglio per il risparmio

Nel lavaggio del cesto superiore, oppure se le stoviglie sono poco sporche, di solito è sufficiente una quantità di detersivo inferiore alla quantità indicata.

- Chiudere il coperchio del contenitore detersivo. A tale scopo (1) spingere il coperchio del contenitore ed infine (2) premere leggermente su di esso fino a sentire lo scatto d'arresto.

- Se si usa detersivo in compresse, leggere sulla confezione dove devono essere collocate le compresse (p. es. cestello delle posate, contenitore del detersivo, ecc.).

Badare che, anche se si usano compresse, il coperchio del contenitore del detersivo sia chiuso.

ATTENZIONE! – AVVERTENZA IMPORTANTE PER L'USO DI DETERGENTI COMBINATI

GENTILE CLIENTE

Le seguenti avvertenze devono essere rispettate quando si usano i cosiddetti detergenti combinati, i quali rendono necessario l'impiego ad esempio di brillantante o di sale:

Alcuni prodotti contenenti brillantante possono avere un'efficacia ottimale soltanto qualora si utilizzino determinati programmi.

Nel caso di apparecchi con programmi automatici, questo tipo di prodotti spesso non consente di ottenere il risultato desiderato.

I prodotti che rendono superfluo l'impiego di sale di rigenerazione possono esser impiegati esclusivamente in combinazione con un ben determinato ambito di durezza dell'acqua.

Qualora si desideri utilizzare questi prodotti ad azione combinata, si raccomanda di leggere attentamente le istruzioni per l'uso relative ai prodotti e le avvertenze eventualmente presenti sull'imballaggio!

In caso di dubbio rivolgersi al produttore di detergenti, in particolare se:

Le stoviglie sono ancora bagnate una volta concluso il programma.

Si formano depositi calcarei.

In caso di reclami legati direttamente all'impiego di questi prodotti, non verrà fornita alcuna prestazione di garanzia!

Tabella programmi

In questo sommario è rappresentato il massimo numero di programmi possibile. I corrispondenti programmi del vostro apparecchio risultano dal vostro pannello comandi.

Selezione del programma

Secondo il tipo di stoviglie e la quantità e lo stato dei residui di cibo, nella tabella programmi potete trovare un'indicazione precisa del programma necessario.

Consiglio per il risparmio

Se la macchina è poco carica, spesso è sufficiente il successivo programma meno energico.

it

Dati del programma

Trovate i dati del programma nella guida rapida. Essi si riferiscono a condizioni normali. A causa di:

• diversa quantità di stoviglie
• temperatura di afflusso dell'acqua
• pressione della conduttura idraulica
• temperatura ambiente
• tolleranze della tensione di rete
• e tolleranze dipendenti dalla macchina (per es. temperatura, quantità d'acqua,...)

si possono verificare differenze maggiori. I valori di consumo dell'acqua sono riferiti al valore di regolazione della durezza dell'acqua 2.

Lavaggio stoviglie

Accendere l'apparecchio e selezionare il programma

— Aprire completamente il rubinetto dell'acqua.
- Ruotare il selettore programmi 1 sul programma desiderato. Con ciò l'apparecchio è acceso, la spia di stand-by 4 si accende. Ora potete avviare il programma.

Avviare il programma

Premere il pulsante AVVIO/ARRESTO 8. La spia di stand-by 4 si spegne, la spia di svolgimento programma 5 si accende. Il programma è in corso.

Fine del programma

Il programma è terminato quando la spia di svolgimento programma 5 si spegne e la spia di fine programma 6 si accende.

Con la fine del programma viene eventualmente disattivata la funzione «Lavaggio cesto superiore» (solo in alcuni modelli).

Alcuni minuti dopo la fine del programma:

— Aprire la porta dell'apparecchio.
— Estrarre le stoviglie dopo il raffreddamento.

Dopo la fine del programma potete spegnere l'apparecchio oppure avviarlo di nuovo con lo stesso o con un altro programma.

Spegnere l'apparecchio

• Alcuni minuti dopo la fine del programma, ruotare il selettore programmi 1 in posizione SPENTO.
  — Chiudere il rubinetto dell'acqua (con Aquastop non è necessario).

Interrompere il programma

• Premere il pulsante AVVIO/ARRESTO
• La spia di svolgimento programma 5 lampeggia, cioè il programma è interrotto.
• Ora potete aprire la porta dell'apparecchio, per es. per sistemare altre stoviglie.
• Non appena la porta è di nuovo chiusa, il programma prosegue automaticamente. In caso di collegamento ad acqua calda, oppure se l'apparecchio ha già eseguito il riscaldamento, prima di chiudere la porta, accostatela per qualche minuto, altrimenti la porta può aprirsi improvvisamente a causa dell'espansione dell'aria.
• Se non avete aperto la porta, per continuare il programma premete il pulsante AVVIO/ARRESTO 8.

Il programma può essere interrotto a porta chiusa per massimo 9 ore. Dopo questo tempo riprende automaticamente.

Annullare il programma

• Premere per ca. 3 secondi il pulsante AVVIO/ARRESTO 8.
• La spia di svolgimento programma 5 si spegne. Il programma è annullato, eventualmente viene disattivata anche la funzione «Lavaggio cesto superiore» oppure «Avvio fra ore» (solo in alcuni modelli).
• La spia di fine programma 6 lampeggia per ca. 1 minuto, contemporaneamente la pompa scarica l'acqua. Per non interrompere l'operazione della pompa, mentre la spia lampeggia dovreste lasciare invariate tutte le regolazioni e tenere la porta chiusa.
• Dopo che la pompa ha scaricato l'acqua, la spia di fine programma 6 si spegne e la spia di stand-by 4 S accende. Ora potete riavviare oppure spegnere l'apparecchio.

Cambiare programma

In qualsiasi momento potete cambiare programma (tranne che nella fase di programma 'Asciugatura') semplicemente ruotando il selettore programmi 1.

Le fasi di programma già iniziate (per es. 'Lavaggio') del programma precedente vengono portate a termine prima di proseguire nel nuovo programma con le fasi successive.

Se è stata attivata una preselezione dell'ora d'avvio (solo in alcuni modelli), il conteggio a ritroso del tempo prosegue invariato.

Funzioni supplementari \*

* in alcuni modelli

Lavaggio cesto superiore\*

Usate questa funzione quando avete da lavare solo poche stoviglie. Con essa risparmiate energia ed acqua.

• Caricate solo il cesto superiore, il cesto inferiore deve essere vuoto.
• Introducete un poco di detersivo in meno di quanto consigliato per un carico completo della macchina.
• Selezionate un programma e, premendo il pulsante 11,attivate il «Lavaggio cesto superiore», la relativa spia si accende.
• Il «Lavaggio cesto superiore» si disattiva premendo di nuovo il pulsante 11 oppure dopo 'Terminare/Annullare' per un programma.

Il «Lavaggio cesto superiore» può essere attivato e disattivato in qualsiasi momento, anche quando un programma è in corso.

Avvio fra ore\*

Potete rinviare l'avvio del programma di 3 o di 9 ore.

• Selezionate un programma.
• Premete il pulsante «Avvio fra ore» 9 una volta (3 ore) o due volte (9 ore).
• Pochi secondi dopo la regolazione oppure dopo avere premuto il pulsante AVVIO/ARRESTO 8 inizia il conteggio a ritroso del tempo, la relativa spia del tempo è accesa fino all'inizio del programma. Dopo 6 ore, la spia di 9 si spegne e la spia di 3 ore si accende.
• Trascorso il tempo selezionato, il programma viene avviato automaticamente.
• Per interrompere il conteggio a ritroso del tempo, premete il pulsante AVVIO/ARRESTO 8. Premendo di nuovo questo pulsante, il conteggio a ritroso del tempo continua.
• L'apertura della porta dell'apparecchio non interrompe il conteggio a ritroso del tempo.
• Per cancellare la preselezione dell'ora d'avvio premete più volte il pulsante «Avvio fra ore» 9 finché tutte le spie del tempo sono spente. Il programma selezionato inizia dopo pochi secondi.

Avvertenza

Se durante il funzionamento l'alimentazione elettrica dell'apparecchio viene interrotta per es. spegnendolo oppure a causa d'interruzione di corrente, tutte le regolazioni eseguite si conservano. Il funzionamento riprende automaticamente non appena l'alimentazione elettrica è stata ripristinata.

Manutenzione e cura

Il controllo e la manutenzione regolari alla macchina contribuiscono ad prevenire guasti. Ciò comporta un risparmio di noie e di tempo. Perciò ogni tanto dovreste guardare attentamente l'interno della Vostra lavastoviglie.

Stato generale della macchina

• Controllare se nella vasca di lavaggio vi sono depositi di grasso e calcare.
  Se si riscontrano simili depositi:
• Lavare accuratamente la macchina con detersivo.

Sale speciale

Controllare la spia livello sale 7. Se necessario riempire il sale.

Brillantante

Controllare la spia livello brillantante nel pannello 10, oppure il livello del liquido nel contenitore 30. Se necessario aggiungere brillantante.

Filtri

I filtri 26 impediscono alle impurità grosse nell'acqua di lavaggio di raggiungere la pompa. Queste impurità talvolta possono otturare i filtri.

Il sistema di filtri è costituito da un filtro cilindrico, da un filtro fine piatto e, secondo il tipo di apparecchio, da un microfiltro aggiuntivo (*).

• Dopo ogni lavaggio, controllare se i filtri trattengono residui.
• Svitando il filtro cilindrico si può estrarre il sistema di filtri. Rimuovere i resti e lavare i filtri sotto acqua corrente.

- Per il montaggio: collocare il sistema di filtri ed avvitarlo con il filtro cilindrico.

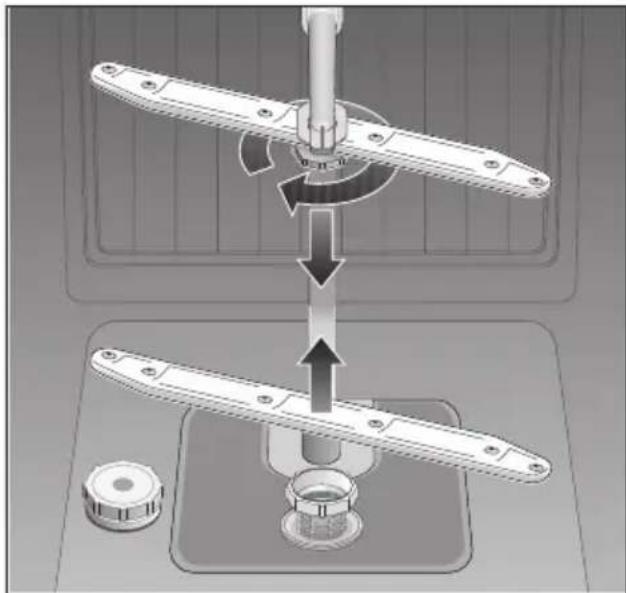

Calcare e impurità nell'acqua di lavaggio possono bloccare gli ugelli e i supporti dei bracci di lavaggio 23 e 24.

• Controllare se gli ugelli di uscita dei bracci di lavaggio sono otturati da residui di cibo.
• Eventualmente estrarre verso l'alto il braccio inferiore 24.
• Svitare il braccio superiore 23.
  — Pulire i bracci di lavaggio sotto acqua corrente.
• Innestare o avvitare di nuovo i bracci di lavaggio.

Pompa di scarico dell'acqua

I resti di cibo grossi nell'acqua di lavaggio, che non siano stati trattenuti dai filtri, possono bloccare la pompa di scarico dell'acqua. L'acqua di lavaggio in tal caso non viene scaricata dalla pompa e si ferma sul filtro.

Perciò:

— event. vuotare tutta l'acqua,
- smontare i filtri, 26.
- svitare la vite dal coperchio (Torx T 20) e rimuovere il coperchio,
- controllare se all'interno vi sono corpi estranei, ed eventualmente rimuoverli,
- rimettere ed avvitare il coperchio,
- rimettere ed avvitare i filtri.

Eliminare da soli piccoli guasti

Secondo l'esperienza, la maggior parte dei disturbi, che si verificano nell'uso quotidiano, possono essere eliminati da Voi stessi, senza necessità di rivolgersi al servizio assistenza clienti. Con ciò si risparmiano naturalmente costi e si assicura rapidamente la disponibilità della macchina. Il seguente sommario si propone di aiutarvi a trovare le cause dei degli eventuali disturbi.

Disturbo

... all'accensione

L'apparecchio non si avvia

• Fusibile domestico guasto.
• Spina dell'apparecchio non infilata.
• Porta dell'apparecchio non chiusa correttamente.
  — Rubinetto dell'acqua non aperto.

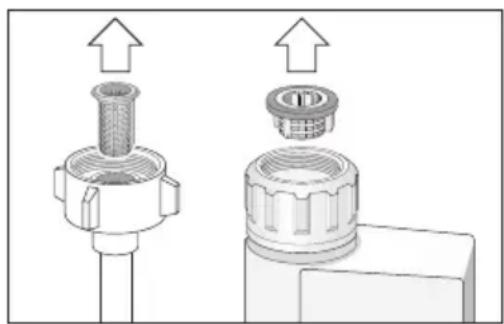

• Filtro otturato nel tubo flessibile di alimentazione dell'acqua. Il filtro si trova nel raccordo dell'Aquastop oppure del tubo flessibile di alimentazione.

Tenere presente: le riparazioni devono esser eseguite solo da personale specializzato. Da riparazioni inappropriate possono derivare danni considerevoli e pericoli per l'utilizzatore.

... nell'apparecchio

- Il braccio di lavaggio inferiore non gira liberamente

- Il braccio di lavaggio è bloccato da parti minute o da residui di cibo.

- Il coperchio del detersivo non si chiude

• Contenitore del detersivo troppo pieno
• Meccanismo bloccato da residui di detersivo aderenti.

- Dopo il lavaggio le spie non si spengono.

- Il selettore programmi 1 non è in posizione SPENTO.

- Residui di detersivo dopo il lavaggio aderiscono nel contenitore del detersivo

- Al riempimento il contenitore era umido, versare il detersivo solo nel contenitore asciutto.

- Alla fine del programma l'acqua resta nell'apparecchio.

• Il tubo flessibile di scarico è otturato o piegato.
  — La pompa di scarico dell'acqua è bloccata.
• I filtri sono otturati.
• Il programma non è ancora terminato. Attendere la fine del programma (la spia di fine programma 6 si accende).
• Attivare la funzione «Annullare il programma».

... e nel lavaggio

Insolita formazione di schiuma

• Detersivo per lavaggio a mano nel contenitore di brillantante.
• Il brillantante versato può causare un'eccessiva formazione di schiuma durante la successiva operazione di lavaggio. Si consiglia pertanto di rimuovere con un panno il brillantante fuoriuscito.

it

La spia di svolgimento programma 5 lampeggia ed il programma non procede

• Il programma è stato interrotto. Proseguire il programma premendo il pulsante AVVIO/ARRESTO 8.
• La porta dell'apparecchio è aperta. Richiudere la porta.
• Il selettore programmi è stato ruotato su una posizione, che non corrisponde ad un programma. Ruotare il selettore programmi di nuovo sul programma desiderato.

L'apparecchio si ferma durante il lavaggio

• Alimentazione elettrica interrotta.

• Alimentazione dell'acqua interrotta.

• Rumore battente durante il lavaggio

• Il braccio di lavaggio urta contro stoviglie.
• Rumore di acciottolio durante il lavaggio
• Stoviglie non disposte corretta- mente.
• Rumore battente delle valvole di riempimento
• Dipende dall'installazione della tubazione dell'acqua e non ha conseguenze sul funzionamento della macchina. Impossibile rimediare.

... sulle stoviglie

- Residui di cibo restano attaccati alle stoviglie

• Le stoviglie sono state disposte male, i getti d'acqua non hanno potuto colpire la superficie.
• Il cesto era troppo pieno.
• Le stoviglie sono disposte l'una a contatto con l'altra.
• É stato messo troppo poco detersivo.
• É stato selezionato un programma di lavaggio troppo debole.
• Qualche stoviglia impediva la rotazione del braccio di lavaggio.
• Gli ugelli del braccio di lavaggio sono otturati da residui di cibo.
• I filtri sono otturati.
• I filtri sono inseriti male.
  — La pompa di scarico dell'acqua è bloccata.

- Alterazione di colore sui pezzi in materiale plastico

• É stato riempito troppo poco detersivo.
• Il detersivo ha un effetto candeggiante troppo ridotto. Sostituire il detersivo con candeggiante al cloro.

Macchie bianche restano in parte sulle stoviglie, i bicchieri restano opachi

• É stato riempito troppo poco detersivo.
• É stata impostata una quantità di brillantante troppo ridotta.
• Nonostante l'alta durezza dell'acqua, non è stato riempito sale speciale.
• Impianto di addolcimento regolato troppo basso.
• Il coperchio del contenitore del sale non è ben stretto.
  Se è stato usato un detersivo senza fosfati, usare per un confronto un detersivo con fosfati.

Le stoviglie non si asciugano

• É stato selezionato un programma senza asciugatura.
• É stata regolata una quantità di brillantante troppo ridotta.
• Stoviglie sgombrate troppo presto.

- Aspetto non brillante dei bicchieri

- Quantità di brillantante regolata troppo bassa.

- Le tracce di tè o di rossetto non sono state eliminate completamente

• Il detersivo ha un effetto sbiancante troppo debole.
• É stata selezionata una temperatura di lavaggio troppo bassa.

- Tracce di ossido sulle posate

— Posate non abbastanza inossidabili.
- Contenuto di sale troppo alto nell'acqua di lavaggio.

• Coperchio del contenitore del sale non stretto bene.
• Nel riempire il sale è stato versato troppo sale nella vasca.

- I bicchieri perdono trasparenza e cambiano colore, la patina si stacca con difficoltà

• É stato riempito il detersivo non idoneo.
• I bicchieri non sono resistenti al lavaggio in lavastoviglie.

- Su bicchieri e posate restano striature, i bicchieri acquistano un aspetto metallico

- Quantità di brillantante regolata troppo alta.

Per chiamare il servizio assistenza clienti

Se non riuscite ad eliminare il disturbo, site pregati di rivolgervi al servizio assistenza clienti. Il più vicino centro di assistenza risulta dall'elenco del servizio assistenza clienti. Alla chiamata indicate il numero di apparecchio (1) e il numero FD (2), che trovate sulla targhetta d'identificazione sulla porta dell'apparecchio.

Attenzione

L'intervento del personale tecnico del Servizio di Assistenza reso necessario da un utilizzo non corretto o dall'insorgere di una delle anomalie descritte non sarà gratuito neppure durante il periodo di validità della garanzia.

Avvertenze

Avvertenze per lo smaltimento

Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Al fine della sicurezza si prega di tagliare il cordone di alimentazione elettrica dell'apparecchio dismesso.

Distruggere il dispositivo di chiusura della porta. S'impedisce in questo modo che bambini possano imprigionarsi per gioco e rischiare la vita.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, con uno smaltimento ecologico dell'imballaggio.

L'imballaggio e le sue parti non sono un giocattolo, perciò evitare che i bambini lo usino per il gioco. Pericolo di soffocamento a causa di scatole ripiegabili e fogli di plastica.

Informarsi presso il proprio rifornitore o la propria amministrazione comunale sulle attuali vie di smaltimento.

Avvertenze per prove comparative

Le condizioni per le prove comparative si trovano sulla scheda supplementare "Avvertenze per le prove comparative". I valori di consumo relativi ai vari programmi sono illustrati nelle istruzioni brevi.

Generali

• Gli apparecchi ad incasso inferiore e integrati, che in un secondo tempo vengono installati come apparecchi standard, devono essere bloccati contro il ribaltamento, p. es. mediante avvitatura alla parete, oppure montaggio sotto un piano di lavoro continuo, avvitato ai mobili contigui.
• Solo per la versione per la Svizzera: l'apparecchio può essere senz'altro montato tra pareti di legno o di plastica, in una serie di mobili da cucina. Se l'apparecchio non viene allacciato per mezzo di una spina, per soddisfare le pertinenti norme di sicurezza, nell'impianto domestico deve essere disponibile un dispositivo di separazione onnipolare, con un'apertura tra i contatti di almeno 3 mm.

Installazione

Per un funzionamento regolare, la lava- stoviglie deve essere collegata a regola d'arte. I dati di alimentazione e scarico ed altresì i valori di allacciamento elettrico devono corrispondere ai criteri richiesti, indicati nei capitoli seguenti o nelle istruzioni di montaggio.

Nel montaggio, osservare il seguente ordine di passi di lavoro:

• controllo alla consegna,
• installazione,
  – allacciamento dello scarico dell'acqua,
  – allacciamento dell'alimentazione dell'acqua,
• allacciamento elettrico.

Consegna

La lavastoviglie è stata controllata accuratamente in fabbrica, per accertare il suo perfetto funzionamento. A causa di ciò sono rimaste piccole macchie d'acqua. Queste scompaiono al primo ciclo di risciacquo.

Installazione

Le misure di montaggio necessarie risultano dalle istruzioni per il montaggio. Installare l'apparecchio orizzontale utilizzando i piedi regolabili. Ciò facendo badare alla stabilità.

Allacciamento dello scarico acqua

Per le operazioni di lavoro necessarie, consultare le istruzioni per il montaggio, montare eventualmente un sifone con manicotto di scarico. Collegare il tubo di scarico al manicotto di scarico del sifone servendosi delle parti a corredo. Fare attenzione che il tubo flessibile di scarico non sia piegato, schiacciato o avvolto su se stesso. (Attenzione, nessun tappo di chiusura deve impedire il deflusso dell'acqua sporca!)

Allacciamento dell'alimentazione acqua

Collegare il tubo dell'alimentazione acqua al rubinetto dell'acqua secondo le istruzioni per il montaggio, servendosi delle parti a corredo.

Fare attenzione che il tubo di allacciamento per l'alimentazione dell'acqua non sia piegato, schiacciato o avvolto su se stesso.

Alla sostituzione dell'apparecchio, per l'allacciamento al rubinetto dell'acqua è sempre necessario utilizzare un nuovo tubo di alimentazione dell'acqua. È vietato usare il vecchio tubo di alimentazione.

Pressione dell'acqua:

minimo 0,5 bar, massimo 10 bar. In caso di pressione dell'acqua superiore: collegare a monte una valvola di riduzione della pressione.

Quantità di alimentazione:

minimo 10 litri/minuto.

Temperatura dell'acqua:

preferibile acqua fredda; con acqua calda, temper. max. 60°C.

Allacciamento elettrico

Collegare l'apparecchio solo a corrente alternata a 230 V, tramite una presa con collegamento a massa installata a norma. Protezione necessaria, vedi targhetta d'identificazione 32.

La presa deve essere installata in prossimità della lavastoviglie ed essere liberamente accessibile.

Le modifiche all'allacciamento devono essere eseguite solo da un elettricista.

Se è necessario prolungare il cavo di allacciamento, non tagliare la spina.

L'intero cavo può essere sostituito mediante collegamento nella scatola di connessione dietro all'apparecchio. In caso d'impiego di un interruttore di sicurezza per correnti di guasto, è consentito solo l'impiego di un tipo d'interruttore con il simbolo 📁. Solo questo interruttore automatico garantisce il rispetto delle norme vigenti.

it

Smontaggio

Anche per questo è importante l'ordine delle operazioni:

separare assolutamente innanzitutto l'apparecchio dalla rete elettrica.

Sfilare la spina di alimentazione.

Chiudere il rubinetto dell'acqua.

Staccare l'alimentazione e lo scarico dell'acqua.

Svitare le viti di fissaggio sotto al piano di lavoro. Se disponibile, smontare il pannello dello zoccolo.

Estrarre l'apparecchio e tirare con precauzione il tubo flessibile.

Trasporto

Vuotare la lavastoviglie. Fissare le parti mobili. Trasportare l'apparecchio solo verticale.

• Se l'apparecchio non viene trasportato verticale, l'acqua residua può raggiungere il comando di macchina e provocare così errori nello svolgimento del programma.
• L'apparecchio deve essere vuotato compiendo le operazioni seguenti:
  — Aprire il rubinetto dell'acqua.
• Selezionare un programma qualsiasi, avviarlo e lasciarlo in funzione per ca. 4 minuti.
• Interrompere il programma premendo per 3 secondi il pulsante AVVIO/ARRESTO 8. La spia di fine programma 6 lampeggia..
• Attendere finché dopo ca. 1 minuto la spia di fine programma 6 non si spegne e la Spia di stand-by 4 non si accende.
• Ruotare il selettore programmi in posizione SPENTO.
  — Chiudere il rubinetto dell'acqua.

Sicurezza antigelo

Se l'apparecchio è collocato in un locale esposto a pericolo di gelo (p. es. casa vacanze), deve essere svuotato completamente (vedi trasporto).

Chiudere il rubinetto dell'acqua, staccare il tubo flessibile di alimentazione e farlo svuotare.

Sicherheitshinweise

Bei der Anlieferung
