DIC043650 - Diskmaskiner BOSCH - Gratis bruksanvisning och manual

Märke	BOSCH
Modell	DIC043650
Produkttyp	Köksfläkt
Bredd (uppskattning)	60 cm
Djup (uppskattning)	50 cm
Höjd (uppskattning)	15-20 cm (synlig del)
Vikt (uppskattning)	12 kg
Elanslutning	220-240 V, 50/60 Hz
Maximal sugkapacitet (uppskattning)	650 m³/h
Antal hastigheter	3 hastigheter (via knappar)
Belysning	2 halogenlampor 12 V, 20 W max, sockel G4
Fettfilter	Metallfilter som kan diskas i diskmaskin
Aktivt kolfilter	Filter som måste bytas (ingår inte från början)
Avluftningssätt	Utomhusavluftning eller recirkulation
Ytmaterial	Rostfritt stål, aluminium, plast
Rengöring av fettfilter	Varje månad (1-2 tim/dag) i diskmaskin eller för hand
Byte av aktivt kolfilter	Ungefär en gång om året
Byte av lampor	Halogenlampor 12 V, 20 W, sockel G4
Säkerhetsanvisningar	Flambera inte under fläkten, använd inte utan fettfilter
Garanti	Enligt villkoren i serviceboken

Vanliga frågor - DIC043650 BOSCH

Hur rengör man metallfettfiltren?

Metallfettfiltren kan rengöras i diskmaskin eller för hand. För diskning i diskmaskin, placera dem löst. Om du tvättar dem för hand, blötlägg dem i varmt vatten med diskmedel, borsta, skölj och låt rinna av. Använd inte starka rengöringsmedel.

Hur ofta ska aktivt kolfilter bytas?

Vid normal användning (1-2 timmar per dag) ska det aktiva kolfiltret bytas ungefär en gång om året. Använd endast originalfilter från BOSCH.

Hur byter man en halogenlampa?

Innan du gör något, koppla bort fläkten från elnätet. Lamporna är halogenlampor 12 V, 20 W max, sockel G4. Ta bort den gamla lampan försiktigt med en skruvmejsel och sätt i den nya lampan med en ren näsduk för att undvika fettfläckar.

Kan jag använda fläkten utan fettfilter?

Nej, det är absolut nödvändigt att alltid använda fläkten med ett fettfilter på plats. Utan filter kan fettpartiklar samlas och utgöra en brandrisk.

Hur ställer man in sugstyrkan?

Tryck på knappen för önskad hastighet. Hastigheterna väljs via kontrollknapparna.

Kan fläkten fungera i recirkulationsläge?

Ja, fläkten kan fungera i recirkulationsläge med ett aktivt kolfilter (medföljer ej). I så fall filtreras luften och förs tillbaka till köket.

Vad gör jag om belysningen inte fungerar efter lampbyte?

Kontrollera att lamporna är ordentligt insatta och att kontakterna är i rätt läge. Se även till att fläkten är strömförsörjd.

Hur rengör man ytor av rostfritt stål?

Använd ett särskilt icke-slipande rengöringsmedel för rostfritt stål och gnugga i poleringsriktningen. Undvik skursvampar och produkter som innehåller klor eller syra.

Kan jag använda öppen eld under fläkten?

Nej, det är strängt förbjudet att flambera mat under fläkten. Lågor kan antända fettfiltret.

Var hittar jag E- och FD-numren för kundtjänst?

Dessa nummer finns på typskylten inuti apparaten, åtkomlig efter att filtergallret tagits bort. Anteckna dem för eventuella reklamationer.

BRUKSANVISNING DIC043650 BOSCH

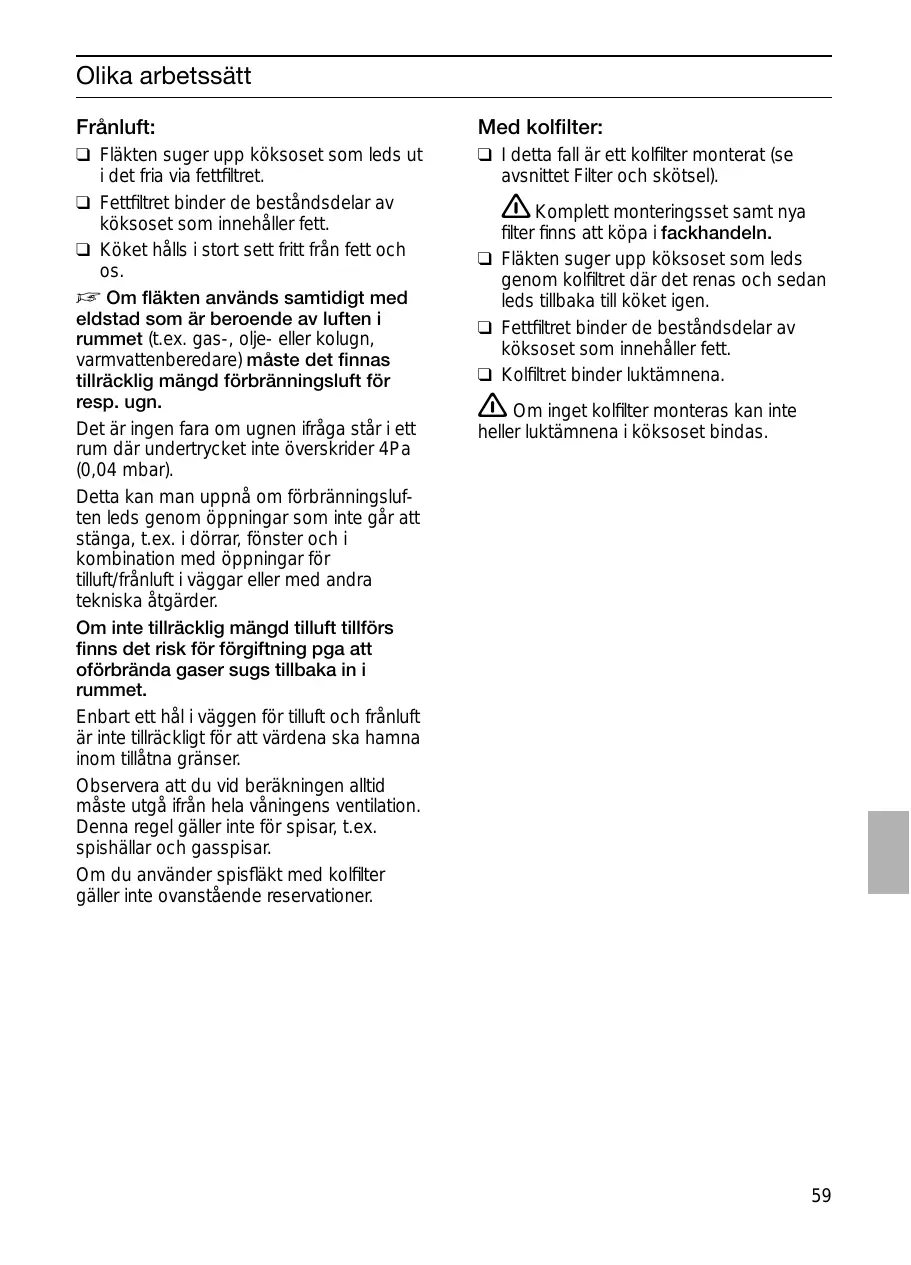

☐ Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Med kolfilter:

☐ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel).

⚠️ Komplett monteringsset samt nya filter finns att köpa i fackhandeln.

Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Kolfiltret binder luktämnena.

⚠ Om inget kolfilter monteras kan inte heller luktämnenä i köksoset bindas.

Obs!

Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan det tänkas att här finns beskrivningar av utrustning och funktioner som inte finns på just din ugn.
☐ Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Läs noga igenom hela bruksanvisningen innan ugnen används första gången. Här finns viktig information om säkerhet, användning, skötsel och vård.
☐ Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen efter dig.

Denna anhet är märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment – WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Gashällar / gasspisar

⚠️ Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge. Observera att en dubbelbrännare med en effekt som överstiger 5 kW (wok) motsvarar effekten hos två brännare. Använd aldrig en gasspis/-häll utan att lågorna täcks av ett tillagningskärl. Reglera lågorna så att de inte går utanför kokkärlets sidor.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.
⚠️ Gasspisens lågor måste vara helt täckta av tillagningskärlen.
⚠ Spisfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monterings-anvisningen.)
⚠️ Använd aldrig fläkten utan att lamporna sitter iskruvade.
⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.
⚠️ Använd aldrig spisfläkten utan fettfilter.
⚠ Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

⚠ Ugnen får inte användas om den är skadad.

⚠️ Installation och idriftsättande får endast utföras av fackman.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

⚠ Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).

⚠️ Denna fläkt är endast avsedd användas i ett normalt hushåll.

⚠️ Rengör fläkten noggrant före första användningen.
⚠ Låt inte barn leka med apparaten! Barn och vuxna får aldrig använda apparaten utan uppsikt,

– om de inte klarar användningen fysiskt, sensoriskt eller mentalt,

– eller om de inte vet eller har erfarenhet av hur man använder apparaten rätt och säkert.

Så används fläkten

⚠ Köksoset avlägsnas mest effektivt om du:

☐ Startar fläkten i samband med att du börjar tillagningen.
☐ Stänger av fläkten först några minuter efter det att du lagat färdigt maten.

Ställa in önskad fläkthastighet:

☐ Tryck på resp. tangent.

Belysning:

☐ Belysningen kan tändas även om fläkten är avstängd.

Fettfilter:

Metallfettfiltret binder de beståndsdelar av köksoset som innehåller fett.

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning.

Metallfettfilter:

☐ Vid normal drift (fläkten används 1-2 timmar om dagen) måste metallfettfiltren rengöras 1 gång per månad.
☐ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något.
☐ Filtret får inte klämmas fast i diskmaskinen utan måste ligga löst.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Använd inga starka rengöringsmedel som innehåller syra eller tvättvätska. Borsta efter rengöringen filtren ordentligt, skölj väl och låt dropptorka.

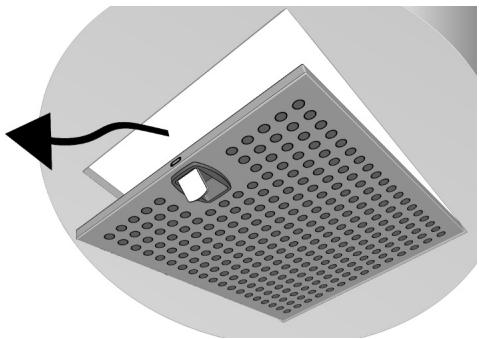

Ta ut / sätta tillbaka metallfettfiltren:

Obs! Halogenlamporna måste vara släckta och kalla.

1. Tryck in filtrens låsbyglar och fäll ned filtren.

1. Rengör filtren.
2. Sätt tillbaka filtren.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter förebyggs risken för brand i samband med fritering resp. stekning.

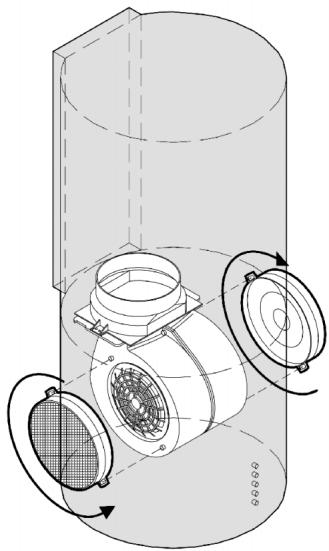

Montering:

Obs! Halogenlamporna måste vara avstängda och kalla.

1. Ta ut fettfiltren (enligt tidigare beskrivning).
2. Sätt in kolfiltren genom att fästa det på stiften i fläktens sidor.

1. Vrid filtren i pilens riktning tills de sitter fast. Filtren är rätt monterade när de inte längre går att dra av.
2. Sätt tillbaka fettfiltren (enligt tidigare beskrivning).

Ta ut gammalt kolfilter:

Obs! Halogenlamporna måste vara avstängda och kalla.

1. Ta ut fettfiltren.
2. Vrid filtren i motsatt riktning mot pilen och dra av dem mot dig.
3. Sätt tillbaka fettfiltren.

Byte av kolfilter:

☐ Vid normal användning (1 – 2 timmar varje dag) måste kolfiltret bytas till nytt ca 1 gång per år.
Nya kolfilter finns att köpa i fackhandeln.
☐ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

Det gamla kolfiltret:

☐ Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga kökssopor.

Rengöring och skötsel

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

⚠ Använd inte rengöringssvampar som kan repa fläkten och inte heller putsmedel som innehåller soda, sand, syra eller klorid!

☐ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.
☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.
☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.
☐ Obs! Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.

Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠️ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

☐ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.
☐ Ytorna rengörs i slipriktningen.
☐ Vi rekommenderar vårt rengöringsmedel för rostfritt Nr. 461731.

Se det bifogade servicehäftet för beställningsadress.

Ytor av aluminium och plast, lackerade ytor:

□ Använd inte torr torkduk.
☐ Använd ett milt fönsterrengöringsmedel.
☐ Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.

Läs garantibestämmelserna i det bifogade servicehäftet.

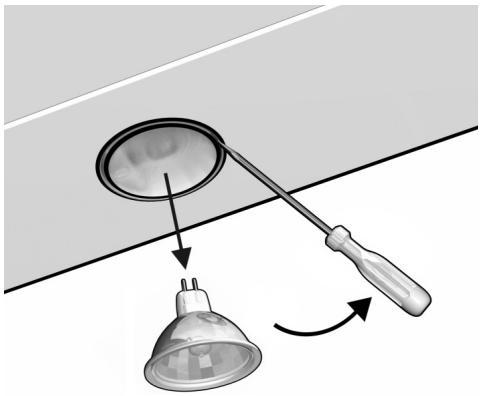

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten.
   ⚠ Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter det att de stängts av.
2. Lossa försiktigt halogenlampan med hjälp av en skruvmejsel.

Obs! Om lampan lossas på fel sätt kan fläkten skadas.

1. Byt till ny halogenlampa (12 V, max. 20 W, sockel G4). Var noga när du sätter in lampan så att kontakterna hamnar rätt.
   Obs! Använd en ren trasa för att ta och hålla i lampan.
2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter i säkringen.

Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sätt.

Råd vid fel

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Se förteckningen över serviceverkstäder).

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.
