MANUAL DE UTILIZADOR HHBS6.7FLLX - HHBS 6.7F LL X HOTPOINT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retrirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham acontecimiento dos riscos envolvidos.

As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local ond e o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes emikonto aotrosdispositivos de combustao de gas ouotros combustiveis.

O exaustor deve ser limpo frequentlynte, interna e externamente (PELO MENOS UMA Vez POR MÉS). Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do utilizesor, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos acos filtros e pode originar incéndios, portanto, delve ser évitado em quaisquer circunstancias.

Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogao.

Para a substituição da lampada, utilizes asenas o tipo de lampada indicado na sequção de Manutenção/Substituição de lampadas deste manual.

ATENÇAÑ! Não ligar o aparecido à redeétrica às que a instalação esteja totalmente conclusão.

Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conductas desde aparelho não pode ser conectado a otheroistema de ventilacao ja existente que esteja送去 como para qualquer outra finalidade, como descarga de fumes de aparelhos a gás ouculos combustiveis. Nãoutilizaroudeixar o exaustor semlampadas corretamente montadas, devido ao possivel risco de chocques elétricos.

Nunca utilizes exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilisé como una superficie de apoio, a menos que não sera specifically indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalacao, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvara, consultar um centro de assistencia autorizo ou pessoa qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

O exaustor pode ter estéticas differsentes a quando ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as vezes.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas在这emanual.Oexautor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso dométrico.

I É importante conservar estemanual para eventuais consultas futuras.
Em caso de vendá ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurar.
! Não efetuar variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposítivo, verifiar todos os componentes que não sejam danificados. Caso contrário, fazer o seu fornecedor e não prosseguir com a instalação.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões eletricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do foggão à gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accesivel, mesmo deposito da instalacao. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona accesivel, mesmo deposito da instalacao, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifirar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente a saia de ar (flange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao da performance de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (ângulo máximo da curva: 90^ C 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diâmetro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

I O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginas deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalazo de volta para o ambiente.

Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicondual a base de carvãoativado.

COMANDOS

O exaustor é dotado de um pailé de commandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura.

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Selecção velocidade 2
T4. Selecção velocidade 3

Modelos com comandos Soft Button + Display LCD

HHBS 6.7F LL X - HHBS 9.7F LLI X - HHF 6.7F LL X

T1. Tecla ON/OFF motor de aspiração
T2. Tecla de seleção da velocidade (potência) de aspiração: média, alta e intensiva.

Nota: A velocidade (potência) de aspiração intensiva (LED L1 piscando) ha uma duração de aproximadamente 5 Minutes, às�� isso, passa automaticamente para a velocidade (potência) de aspiração média.

T3. Tecla de seleção da velocidade (potência) de aspiração "silenciosa"
T4. Tecla ON/OFF iluminação

L1. Icone do estado da velocidade (potência) de aspiração
L2. Icone do estado do indicator deaturação do FILTER de gordura
L3. Icone do estado da velocidade (potência) de aspiração baixa (silenciosa)
L4. Icone do estado do indicator deaturação do FILTER de carvão
L5. Icone do estado da Illuminação

Reset do indicator deaturação dos filtros

Apos havefetuadoamanutenao dofiltro,pressionar prolongadamenteate teclaT3，iconequeindica saturacao do filtro se desligarrepetir a operacao casoamins cones indicadores deaturao (gordura e carvo)sejamacesas.

Ativação do icone deaturação do FILTER de carvão

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T3: a L4 primeiro irá piscar, depuis se acenderá com luz fixa, para indicar a ativação bem sucedida.

Disativação do icone de saturação do过滤o: repetir a operação acima indica, a tecla L4 irá acender com luz fixa, quando é pascar por breve tempo, antes de se apagar, para indicar a desativação bem sucedida.

Funcimiento automatico em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desigará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelos com comandos Soft Button + Delay OFF

T1. Tecla ON/OFF motor de aspiração
T2. Tecla de seleção da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximately 5 minutos, às�� isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso).

T3. Tecla ON/OFF iluminação
T4. Tecla de desligamento automatico:

Nota: pressionar esta tecla para programar o desligamento automatico après:
Velocidade (potencia) de aspiracao baixa: 20 minutos
Velocidade (potência) de aspiração média: 15 minutos
Velocidade (potencia) de aspiracao alta: 10关键时刻
Velocidade (potencia) de aspiracao intensiva: 5 minutos

L1. LED velocidade (potência) de aspiração baixa
L2. LED velocidade (potência) de aspiração média
L3. LED velocidade (potência) de aspiração alta
L4 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.).
L5 LED de saturação dos filtros:

piscando: efeturar a manutenção do filtró de carão.

Aceso fixo: efeturar a manutenção dos filros de gordura.

L1+L2+L3 intermitentes em sequências: funciona automatico em Presence de elevata temperatura (ver parágrafo relativo)

Reset de saturação dos filtros

Apos haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L5 se desligará.

Ativação do LED de saturação do FILTER de carvão

O LED de saturação do FILTER de carvão está normalmente desativado. Para ativá-lo, proceder da segunte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4:Primeiro irá piscar a L1,deois)? é a L2 para indicator a ativação bem sucedida.

Disativacao do LED de saturacao do filtro de carvao: repetir a operacao acima indica, primeiro piscarao L1 e L2, depuis so a L1 para indicar a desativacao bem sucedida.

Funcimiento automatico em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desigará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelos com comandos Soft Button + Silent Speed

T1. Tecla ON/OFF motor de aspiração
T2. Tecla de seleção da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 minutos, après isto, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso).

T3. Tecla ON/OFF iluminação
T4. Tecla de seleção da velocidade (potência) de aspiração "silenciosa"

L1. LED velocidade (potência) de aspiração média
L2. LED velocidade (potência) de aspiração alta
L3 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.).
L4 LED de saturação dos filtros:

piscando: efeturar a manutenção do FILTER de carvão.

Aceso fixo: efeturar a manutenção dos filros de gordura.

L5. LED velocidade (potência) de aspiração baixa (silenciosa)

L1+L2+L3 intermitentes em sequências: funciona automatico em presence de elevata temperatura (ver paragrafo relativo)

Reset de saturação dos filtros

Apos haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L4 se desligará.

Ativação do LED de saturação do FILTER de carvão

O LED de saturação do FILTER de carvão está normalmente desativado. Para ativá-lo, proceder da segunte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4:Primeiro irá piscar a L1, depositem a L2 para indicator a ativação bem sucedida.

Disativacao do LED de saturacao do filtro de carvo: repetir a operacao acima indica, primeiro piscarao L1 e L2, depuis so a L1 para indicar a desativacao bem sucedida.

Funcionamento automatico em presenca de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desigará quando a temperatura detectada pelo sensor for reduzida significativamente.

MANUTENÇAO

Limpeza

Painel perimetral de aspiração

Limpar o painel perimetral de aspiração com a mesma frequência do FILTER antigordura, usar um pano e um detergente liquido não muito concentrado. Nunca utilizes substancias abrasivas.

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtres - se precedo no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O FILTER metalico para a gordura pode perder cor com as lavagens na区内a louça, mas suas caracteristicas de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalo

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do FILTER de carvão aktivado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 meses (ou quando oSYSTEMA de indentação daaturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Aganche o过滤de carvao ativo, primeiro na parte de tras da lingueta metalica do exaustor e(before na parte dianteira com os bois botoes.

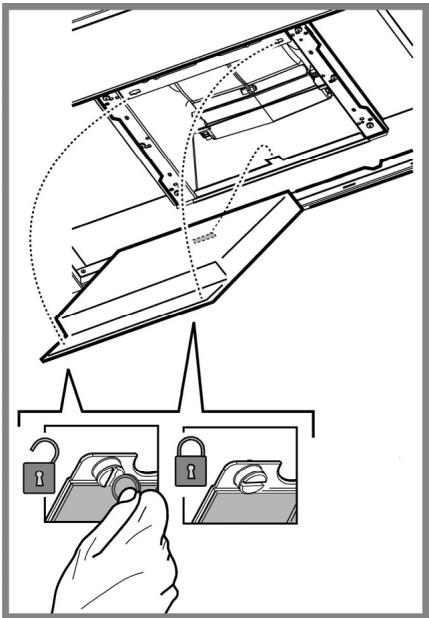

Desmontagem:

Remova o filtró de carvão ativo rodando de 90^ os botões que o fixa ao exhaustor.

Substituição das lampadas

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K,HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampsadas, certificar-se que estejam frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na etiqueta de caracteristicas ou perto dapropria lampada no exaustor.

1. Extraia a proteção usingo uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.
   Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4,ayar como para no as tocar com as mês.
3. Fecha a cobertura (fixação por encaixe).

O exaustor é dotado de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Para a substituição, contaçar o服务于 assistência técnica.

ELIMINAGAO

Este aparelho está classificado de Accordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipamentoétrico e elektrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despedimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais elescretos分钟后 terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessário, para manter uma boa eficiência na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para otimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuarsequentes controlos simples:

Se o exaustor nao funciona:

Verificar que:
- não há interruptação de corrente.
-loi seleccionada uma velocidade.

Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O FILTER de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o functi冗amento normal:

Verificar que:

• não há interruptação de corrente.
• o disposicao de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retiring a ficha para desigão-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servo de assistência Tecnica. Se o problema deestrutura do persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
HHBS6.5FAMX HHBS6.7FLXX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBXX HHBS9.7FLIIH HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLXX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12

Ver na placacde dados aabsorcao totale aabsorcao da lampada.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Potência (W)	Tensão (V)	Engate	Medidas (mm)
Halogénea	2 x 20W	12	G4	33xØ10

O exaustor é dotado de umsystema de illuminação baseada na Tecnologia LED. Para a substituição,katatar o service de assistencia的技术ica.

Componentes não foramecidas com o produits.

ALGEMENE VEILIGHEID
