BGS7RCL - BGS7RCL---B - Aspirador BOSCH - Manual de utilização gratuito

MANUAL DE UTILIZADOR BGS7RCL - BGS7RCL---B BOSCH

Indicações de segurança 13 Manual de instruções 61

Observaciones respecto a la etiqueta energética Esta aspiradora es una aspiradora de uso general con un tubo principal. Para obtener la eficiencia energética y la clase de limpieza declaradas al aspirar alfombras, utilizar la boquilla universal intercambiable. Para lograr la eficiencia energética y la clase de limpieza declaradas en suelos duros con juntas y ranuras, utilizar la boquilla para suelos duros sin la corona de cerdas conectable. Los cálculos se basan en el Reglamento Delegado (UE) N.º 665/2013 de la Comisión de 3 de mayo de 2013 que complementa la Directiva 2010/30/UE. Todos los procedimientos que no figuran detallados en esta declaración se realizaron sobre la base de la norma EN 60312-1:2017*. *Debido a que el examen de vida útil del motor se realizó con el colector de polvo vacío, la vida útil del motor especificada se debe aumentar un 10 % en los exámenes a colectores de polvo medio llenos.

pt Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros.

Uso a que se destina Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma utilização a uma altitude de, no máximo, 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: „ limpar pessoas ou animais. „ aspirar: − substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou explosivos. − cinzas, fuligem de lareiras e de instalações de aquecimento central. − pó de toner de impressão e cópia.

Peças de substituição, acessórios, sacos de aspiração As nossas peças de substituição originais, os nossos acessórios e acessórios especiais originais estão, tal como os nossos sacos de aspiração originais, adaptados às caraterísticas e requisitos dos nossos aspiradores. Recomendamos-lhe, por isso, a utilização exclusiva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais originais e dos nossos sacos de aspiração originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do rendimento de limpeza do seu aspirador. Nota: A utilização de peças de substituição, acessórios/ acessórios especiais e sacos de aspiração incorretos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produtos.

Indicações de segurança

Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as instruções de segurança aplicáveis. „ Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca13

pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilância ou sob instruções específicas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. „ Não deixe que crianças brinquem com o aparelho. „ Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância. „ Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eliminados. => Existe perigo de asfixia!

„ Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. „ Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica autorizado. „ Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. „ Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). „ O aspirador não é adequado para ser utilizado em obras de construção. => A aspiração de entulho pode danificar o aparelho. „ Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. „ No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor. Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado.

Recomendações de eliminação Utilização correta „ Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. „ Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. => O aparelho pode ser danificado! „ Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. => Corre o perigo de se ferir! „ Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. „ Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. „ Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. „ Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. „ Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. „ Não deverá entalar o cabo de alimentação nem passálo sobre arestas vivas. „ Certifique-se de que, durante o enrolamento automático do cabo, a ficha não é projetada contra pessoas, partes do corpo, animais ou objetos. => Conduza o cabo de alimentação com o auxílio da ficha. „ Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. 14

„ Embalagem A embalagem protege o aspirador contra danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos „ Aparelhos usados Os aparelhos usados contêm frequentemente materiais com valor. Por isso, no final de vida útil do aparelho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vendedor ou nos serviços municipalizados. „ Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eliminados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.

Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Para obter a eficiência energética declarada e a classe de limpeza para tapetes, utilize a escova universal comutável. Para obter a eficiência energética declarada e a classe de limpeza para pavimentos rijos com fendas e fissuras, utilize a escova para pavimentos rijos sem coroa de cerdas engatável incluída. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram executados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma verificação com o coletor de pó meio cheio.

el Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση παράδοσης της ηλεκτρικής σκούπας σε τρίτους, δώστε παρακαλώ µαζί και τις οδηγίες χρήσης.

* Según equipamiento

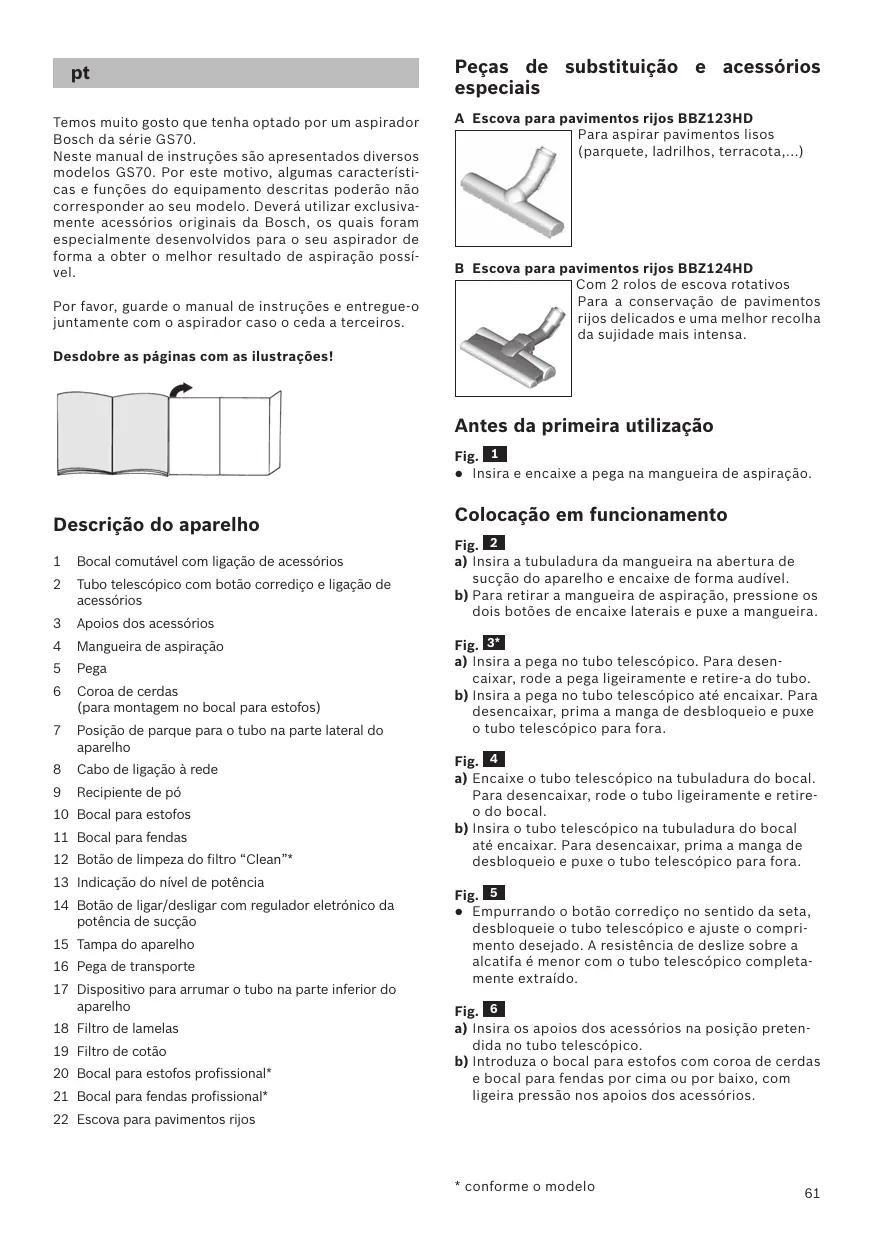

pt Temos muito gosto que tenha optado por um aspirador Bosch da série GS70. Neste manual de instruções são apresentados diversos modelos GS70. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possível. Por favor, guarde o manual de instruções e entregue-o juntamente com o aspirador caso o ceda a terceiros.

Peças de substituição e acessórios especiais A Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...)

B Escova para pavimentos rijos BBZ124HD Com 2 rolos de escova rotativos Para a conservação de pavimentos rijos delicados e uma melhor recolha da sujidade mais intensa.

Desdobre as páginas com as ilustrações!

Antes da primeira utilização Fig. 1 Insira e encaixe a pega na mangueira de aspiração.

Descrição do aparelho 1

Bocal comutável com ligação de acessórios

Tubo telescópico com botão corrediço e ligação de acessórios

Apoios dos acessórios

Mangueira de aspiração

Posição de parque para o tubo na parte lateral do aparelho

Cabo de ligação à rede

10 Bocal para estofos 11 Bocal para fendas 12 Botão de limpeza do filtro “Clean”* 13 Indicação do nível de potência 14 Botão de ligar/desligar com regulador eletrónico da potência de sucção 15 Tampa do aparelho 16 Pega de transporte 17 Dispositivo para arrumar o tubo na parte inferior do aparelho 18 Filtro de lamelas 19 Filtro de cotão 20 Bocal para estofos profissional* 21 Bocal para fendas profissional*

Colocação em funcionamento Fig. 2 a) Insira a tubuladura da mangueira na abertura de sucção do aparelho e encaixe de forma audível. b) Para retirar a mangueira de aspiração, pressione os dois botões de encaixe laterais e puxe a mangueira. Fig. 3* a) Insira a pega no tubo telescópico. Para desencaixar, rode a pega ligeiramente e retire-a do tubo. b) Insira a pega no tubo telescópico até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora. Fig. 4 a) Encaixe o tubo telescópico na tubuladura do bocal. Para desencaixar, rode o tubo ligeiramente e retireo do bocal. b) Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora. Fig. 5 Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o comprimento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo telescópico completamente extraído.

Fig. 6 a) Insira os apoios dos acessórios na posição pretendida no tubo telescópico. b) Introduza o bocal para estofos com coroa de cerdas e bocal para fendas por cima ou por baixo, com ligeira pressão nos apoios dos acessórios.

22 Escova para pavimentos rijos

Fig. 7 Segure no cabo de ligação à rede pela ficha, puxe-o para fora até atingir o comprimento pretendido e introduza a ficha na tomada.

Fig. 8 Ligue ou desligue o aspirador, premindo o botão de ligar/desligar.

Fig. 9* Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de forma contínua a potência de sucção desejada. mín

- Para aspirar cortinas e tecidos sensíveis - Para a aspiração de mobiliário estofado e almofadas - Para a aspiração de tapetes sensíveis e a limpeza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos - Para aspirar pavimentos rijos e tapetes e alcatifas com forte sujidade

Aspirador com „ComfortSensor“ Fig. 10* Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de forma contínua a potência de sucção desejada. - Para a aspiração de mobiliário estofado e almofadas - Para a aspiração de tapetes sensíveis e a limpeza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos Comfort - uma regulação para todos os pisos. Para uma força de propulsão confortável ao aspirar todos os tipos de piso. máx

- Para aspirar pavimentos rijos e tapetes e alcatifas com forte sujidade

Aspirador com „autoControl“ Fig. 11* Regular a potência de sucção Rodando o regulador rotativo, é possível ajustar de forma contínua a potência de sucção desejada. mín

- Para aspirar cortinas e tecidos sensíveis - Para a aspiração de mobiliário estofado e almofadas - Para a aspiração de tapetes sensíveis e a limpeza diária no caso de sujidade ligeira - Para a limpeza de pisos robustos

auto - Para aspirar pavimentos rijos e tapetes e alcatifas com forte sujidade

Atenção Os bocais são sujeitos a um certo desgaste, independentemente das características do seu soalho (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola de passagem do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.

Fig. 12 Ajuste o bocal comutável: „ Tapetes e alcatifas => „ Pavimento rijo/parquete => Se aspirar partículas maiores, tenha em atenção que estas devem ser aspiradas uma a uma e cuidadosamente, de forma a não entupir o canal de aspiração do bocal. Se necessário, deverá levantar o bocal para poder aspirar as partículas de sujidade mais facilmente.

Aspirar com acessórios Fig. 13* Insira os bocais no tubo de aspiração ou na pega, conforme necessário: a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b) Bocal para estofos, que se destina a aspirar mobiliário estofado, cortinados, etc. c) Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Após a utilização do bocal para fendas e do bocal para estofos, volte a colocá-los nos apoios de acessórios. d) Bocal para fendas profissional Bocal para fendas extra longo para limpar fendas, cantos e espaços intermédios estreitos, p. ex., no automóvel, etc. e) Bocal para estofos profissional Para limpeza fácil e rigorosa de mobiliário estofado, cortinados, etc. Para limpar o bocal para estofos, aspire-o simplesmente com a pega. f) Bocal para pavimentos rijos - com coroa de cerdas engatada: Para uma limpeza eficiente e, ao mesmo tempo, conservadora de pavimentos rijos (ladrilhos, parquet, etc.) - sem coroa de cerdas: Para a limpeza de sujidade em fendas e juntas É possível retirar a coroa de cerdas pressionando ambos os encaixes no sentido da seta Fig. 14 Se interromper a aspiração por pouco tempo, pode utilizar o dispositivo de parque para o tubo, localizado na parte lateral do aparelho. Depois de desligar o aparelho, insira o gancho do bocal na posição de parque para o tubo.

Fig. 15 Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficiente, também pode transportar o aparelho pela pega de transporte.

Atenção Se notar uma resistência ao fechar a tampa, verifique se os filtros estão completos e corretamente colocados assim como o recipiente de pó.

Após o trabalho Fig. 16 Desligue o aparelho. Desligue a ficha da tomada. Puxe ligeiramente o cabo de ligação à rede e solte-o. (O cabo enrola-se automaticamente). Fig. 17 Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e encolha-o.

Limpar o filtro de lamelas O seu aparelho está equipado com a chamada função "Sensor Control". Fig. 23* + Fig. 25* . Esta função controla permanentemente se o seu aspirador atinge o seu nível de potência ideal. O indicador luminoso sinaliza se é necessário proceder à limpeza do filtro de lamelas, a fim de atingir novamente o seu nível de potência ideal. Aspirador com função “RotationClean”

Fig. 18 Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo existente na parte de baixo do aparelho. a) Monte o aparelho na pega. b) Insira o gancho localizado no bocal no dispositivo para arrumar o tubo.

Fig. 23* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o filtro de lamelas tem de ser limpo. A potência do aparelho é automaticamente reduzida para o mínimo.

Esvaziar o recipiente de pó

Fig. 19 Para obter um bom resultado de aspiração, o recipiente de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando se deposita visivelmente pó ou sujidade no filtro de cotão ou quando o pó atingir o nível da marcação numa posição do recipiente. Ao esvaziar o recipiente de pó, verifique sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Fig. 28 Fig. 20 a) Abra a tampa do aparelho puxando pela lingueta de fecho. b) Retire o recipiente de pó do aparelho com a ajuda da pega. Fig. 21 a) Desbloqueie a unidade de filtro do recipiente de pó acionando o botão de desbloqueio. b) Retire a unidade de filtro do recipiente de pó e esvazie o recipiente de pó. Fig. 22 a) Insira a unidade de filtro no recipiente de pó, certificando-se de que assenta corretamente. A seta na tampa do filtro tem de apontar no sentido da lingueta de fecho. b) Pressione a tampa do recipiente, até esta encaixar de forma audível. c) Ao encaixar o recipiente de pó novamente no aparelho, certifique-se de que assenta corretamente. Feche a tampa do aparelho até a lingueta de fecho encaixar novamente.

Fig. 24* Desligue o aparelho para limpar o filtro de lamelas.

Atenção: a limpeza do filtro só é possível com o aparelho desligado. Abra a tampa do aparelho puxando pela lingueta de fecho. Para limpar o filtro de lamelas, rode o botão pelo menos 3 vezes a 180°.

Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve proceder à limpeza, o mais tardar, quando o indicador “Sensor Control” se acender. Se, apesar de realizada uma limpeza do filtro de lamelas, a indicação piscar 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica permanentemente aceso a vermelho.

Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Fig. 28

Aspirador com função “SelfClean” Fig. 25* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o aparelho desliga-se automaticamente. A limpeza do filtro é ativada e executada pelo motor de limpeza integrado.

Se o aparelho for limpo 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica vermelho. Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Fig. 28 Fig. 26* Se necessário, pode premir o botão de limpeza do filtro “Clean" para ativar o processo de limpeza manualmente com o aparelho ligado. Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de sucção reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Sacudir o filtro de lamelas

el Χαιρόμαστε, που επιλέξατε μια ηλεκτρική σκούπα Bosch της σειράς GS70. Σε αυτές τις οδηγίες χρήσης παρουσιάζονται διάφορα μοντέλα GS70. Γι’ αυτό μπορεί, να μην αντιστοιχούν όλα τα χαρακτηριστικά του εξοπλισμού και οι λειτουργίες που περιγράφονται στο μοντέλο σας. Πρέπει να χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα της Bosch, τα οποία έχουν κατασκευαστεί ειδικά για την ηλεκτρική σας σκούπα, για την επίτευξη του καλύτερου δυνατού αποτελέσματος αναρρόφησης. Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση παράδοσης της ηλεκτρικής σκούπας σε τρίτους, δώστε παρακαλώ μαζί και τις οδηγίες χρήσης. Ανοίξτε παρακαλώ τις σελίδες με τις εικόνες!

Fig. 27 Em caso de forte sujidade, o filtro de lamelas também pode ser sacudido. Sacuda o filtro por cima de um contentor de lixo. A sujidade sai do filtro para baixo. Limpar o filtro de cotão O filtro de cotão deve ser limpo em intervalos regulares para um funcionamento otimizado do aspirador. Fig. 28 Abra a tampa do aparelho e retire o recipiente do pó do aparelho. Fig. 20 a) Retire a unidade de filtro do recipiente do pó b) Normalmente basta sacudir ou bater suavemente na unidade de filtro completa ao esvaziar o recipiente do pó, para que se soltem as partículas de sujidade existentes. Caso não seja suficiente, utilize um pano seco para remover as partículas de sujidade do filtro de cotão.

Indicações de limpeza

Δοχείο συλλογής της σκόνης

Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser tratados com os produtos usuais para a limpeza de plásticos.

10 Στόμιο αναρρόφησης για σκούπισμα επίπλων 11 Στόμιο αναρρόφησης για σκούπισμα γωνιών 12 Πλήκτρο καθαρισμού του φίλτρου «Clean»* 13 Ένδειξη βαθμίδας ισχύος

Atenção: não utilize detergentes abrasivos, limpavidros ou produtos lava-tudo. Jamais introduza o aspirador na água.

O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

14 Πλήκτρο ON/OFF με ηλεκτρονικό ρυθμιστή της δύναμης αναρρόφησης 15 Κάλυμμα συσκευής 16 Λαβή μεταφοράς 17 Βοήθεια αποθήκευσης στην κάτω πλευρά της συσκευής 18 Ριπιδωτό φίλτρο 19 Φίλτρο χνουδιών 20 Επαγγελματικό στόμιο αναρρόφησης για σκούπισμα επίπλων* 21 Επαγγελματικό στόμιο αναρρόφησης για σκούπισμα γωνιών* 22 Πέλμα σκληρού δαπέδου
