HASZNÁLATI ÚTMUTATÓ BGS7RCL - BGS7RCL---B BOSCH

Használati utasítás %&'()*+,-./01+'/2*3(3,-4356323&*&7'83*29:9 ;<=>?

Biztonsági útmutató 21 Használati utasitás 75

Informacje dotyczące etykiety energetycznej Niniejszy odkurzacz jest odkurzaczem uniwersalnym z wężem głównym. W celu uzyskania deklarowanej efektywności energetycznej i klasy czyszczenia na dywanach zalecane jest używanie przełączalnej szczotki uniwersalnej. W celu uzyskania deklarowanej efektywności energetycznej oraz klasy czyszczenia na twardych podłogach ze szczelinami i szparami zalecane jest używanie dołączonej szczotki do podłóg twardych bez doczepianego wieńca szczotkowego. Obliczenia zostały dokonane zgodnie z Rozporządzeniem Delegowanym (UE) Nr 665/2013 wydanym przez Komisję w dniu 3 maja 2013, które stanowi uzupełnienie dyrektywy 2010/30/UE. Wszystkie procedury, które nie są dokładnie opisane w niniejszej instrukcji, zostały wykonane w oparciu o normę DIN EN 60312-1:2017*. *W przypadku badania okresu eksploatacji silnika przy opróżnionym pojemniku na kurz zdefiniowaną wartość należy zwiększyć o 10% podanego okresu eksploatacji silnika, który przyjęto do badania przy wypełnionym do połowy pojemniku na kurz.

hu Kérjük, őrizze meg a használati utasítást. A porszívó továbbadásakor adja oda a használati utasítást is.

Rendeltetésszerű használat Ez a készülék csak háztartásban vagy ház körül való alkalmazásra készült. Ezt a készüléket legfeljebb 2000 méter tengerszint feletti magasságig való használatra tervezték. A porszívót kizárólag a használati utasítás előírásainak megfelelően használja. Sérülések és károk elkerülése érdekében a porszívó nem használható a következő célokra: „ emberek vagy állatok leporszívózására „ a következők felszívására: − egészségre ártalmas, éles szélű, forró vagy forrásban lévő anyagok. − nedves vagy folyékony anyagok − gyúlékony vagy robbanékony anyagok és gázok. − hamu, korom cserépkályhából és központifűtésberendezésekből − nyomtatók és fénymásolók toneréből származó por.

Pótalkatrészek, tartozékok, porzsákok Eredeti pótalkatrészeinket, eredeti tartozékainkat és eredeti kiegészítő tartozékainkat csakúgy, mint eredeti porzsákjainkat porszívónk tulajdonságaihoz és követelményeihez tervezték. Ezért javasoljuk, hogy kizárólag eredeti pótalkatrészeket, eredeti tartozékokat, eredeti kiegészítő tartozékokat, valamint eredeti porzsákokat használjon. Ily módon biztosíthatja porszívója hosszú élettartamát és a tartósan magas minőségű tisztítást. Megjegyzés: Nem megfelelő méretű vagy rosszabb minőségű pótalkatrészek, tartozékok/kiegészítő tartozékok és porzsákok használata károsíthatja a porszívót. Az ezen termékek használatából fakadó károkra a garancia nem vonatkozik.

Ez a porszívó megfelel a technika mai állása szerint elfogadott szabályoknak és az ide vonatkozó biztonsági előírásoknak. „ A készüléket 8 év feletti gyerekek és csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve 21

akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. „ Soha ne engedjen gyerekeket a készülékkel játszani. „ A tisztítást és a felhasználói karbantartást soha nem végezhetik gyerekek felügyelet nélkül. „ A műanyag zacskók és fóliák kisgyermekektől távol tartandók és ártalmatlanításuk szükséges. => Fulladásveszély! Megfelelő használat „ A porszívót csakis a típustábla szerint csatlakoztassa és helyezze üzembe. „ Soha ne használja porzsák, ill. portartály, motorvédő szűrő és kifúvószűrő nélkül. => A készülék károsodhat! „ Soha ne tartsa a szívófejet és a csövet a fej közelében porszívózás közben. => Sérülésveszély! „ Lépcső porszívózásánál a készüléket a lépcsőn a munkát végző személyhez képest lejjebb kell elhelyezni. „ Ne húzza / szállítsa a porszívót a hálózati csatlakozókábelnél és a tömlőnél fogva. „ Ha a készülék hálózati csatlakozóvezetéke megsérül, a veszélyek elkerülése érdekében csak a gyártó, a vevőszolgálat vagy egy hasonlóan képzett személy cserélheti ki. „ Ha a működtetési idő meghaladja a 30 percet, a hálózati csatlakozókábelt teljesen húzza ki. „ Ne a csatlakozókábelnél, hanem a csatlakozó dugónál fogva húzza ki a készüléket a hálózatból. „ A hálózati csatlakozókábelt ne húzza át éles peremeken és ne törje meg. „ Ügyeljen arra, hogy az automatikus kábel-visszacsévélésnél a hálózati csatlakozódugó nehogy személyeknek, testrészeknek, állatoknak vagy tárgyaknak ütődjön. => A hálózati csatlakozókábelt a csatlakozódugónál fogva vezesse. „ Mielőtt bármilyen munkát elvégezne a porszívón, húzza ki a hálózati csatlakozódugót. „ Sérült porszívót ne helyezzen üzembe. Zavar esetén húzza ki a hálózati csatlakozódugót. „ A veszélyek elkerülése érdekében a porszívón csak erre felhatalmazott vevőszolgálat végezhet javításokat és alkatrészcserét. „ Óvja a porszívót az időjárás hatásaitól, nedvességtől és hőforrásoktól.

„ Ne tegyen éghető vagy alkoholtartalmú anyagokat a szűrőre (porzsák, motorvédőszűrő, kifúvószűrő stb.). „ A porszívó nem alkalmas építkezéseken való alkalmazásra. => Az építési törmelék felszívása a készülék sérüléséhez vezethet. „ Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót, ha nem porszívózik. „ A kiselejtezett készüléket azonnal tegye használhatatlanná, ezután végezze el szakszerű ártalmatlanítását. Kérjük, vegye figyelembe az alábbiakat A hálózati csatlakozóaljzatot legalább 16 A-es biztosítéknak kell védenie. Ha a biztosíték a készülék bekapcsolásakor egyszer kioldana, annak az lehet az oka, hogy egyidejűleg más nagy áramfelvételű elektromos készülék is ugyanarra az áramkörre lett csatlakoztatva. A biztosíték kioldása elkerülhető, ha a készüléket bekapcsolás előtt a legalacsonyabb teljesítményfokozatra állítja, majd működés közben kapcsolja fokozatosan magasabb teljesítményfokozatra.

Környezetvédelmi tudnivalók „ Csomagolás A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezetbarát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges csomagolóanyagot helyezze el a szelektív gyűjtőhelyek megfelelő tárolóiban. „ Régi készülék A régi készülék még sok értékes anyagot tartalmaz. Ezért kiselejtezett készülékét adja le újrahasznosításra kereskedőjénél vagy egy MÉH-telepen. Az aktuális ártalmatlanítási lehetőségekről érdeklődjön kereskedőjénél vagy a helyi önkormányzatnál. „ A szűrő és a porzsák ártalmatlanítása A szűrő és a porzsák környezetet nem károsító anyagokból készültek. Amennyiben nem tartalmaznak olyan anyagokat, melyeket tilos a háztartási hulladékba helyezni, a szokásos háztartási hulladékkal együtt ártalmatlaníthatja.

Tudnivalók az energiacímkéhez Ez a porszívó egy általános rendeltetésű porszívó levehető tömlővel. Szőnyeg esetén a megállapított energiahatékonyság és tisztítási osztály eléréséhez használja az átkapcsolható univerzális szívófejet. Fugás és hasadékos kemény padló esetén a megállapított energiahatékonyság és tisztítási osztály eléréséhez használja a mellékelt kemény padlóhoz való szívófejet a rápattintható kefekoszorú nélkül. A számítások a 2010/30/EU irányelv kiegészítéséről szóló, 2013. május 3-i 665/2013/EU felhatalmazáson alapuló bizottsági rendeleten alapulnak. A jelen használati utasításban pontosabban nem ismertetett összes eljárás elvégzése a DIN EN 60312-1:2017* alapján történt. *Ha a motor élettartamának ellenőrzését üres portartállyal végzik, akkor a megadott értéket a motor élettartamának félig teli portartállyal vizsgált értékéhez képest 10%-kal meg kell növelni.

ru Сохраните инструкцию по эксплуатации. При передаче пылесоса новому владельцу не забудьте передать также инструкцию по эксплуатации.

hu Köszönjük, hogy a Bosch GS70 sorozat porszívóját választotta. Ebben a használati utasításban különböző GS70 modellek leírását találja. Emiatt lehetséges, hogy nem minden tartozék és funkció egyezik meg az Ön által vásárolt modell tartozékaival és funkcióival. Csak eredeti Bosch tartozékokat használjon, melyeket speciálisan az Ön porszívójához fejlesztettünk ki, azért hogy a legjobb porszívási eredményt érhesse el. Kérjük, őrizze meg a használati utasítást. A porszívó továbbadásakor mellékelje a készülékhez a használati utasítást is. Kérjük, hajtsa ki a képes oldalt.

Zastrzegamy sobie prawo do zmian technicznych.

A készülék leírása 1

Átkapcsolható padlószívófej tartozékösszekötéssel

Teleszkópcső tolókapcsolóval és tartozék-összekötéssel

Kefekoszorú (a szőnyegtisztító fejre szerelhető)

Porszívócsőtartó horony a készülék felőli oldalon

Hálózati csatlakozókábel

10 Szőnyegtisztító fej 11 Réstisztító fej 12 „Clean“ szűrőtisztító kapcsoló* 13 Teljesítményszint kijelzése 14 Be-/kikapcsoló gomb elektronikus szívóerőszabályzóval 15 Felnyitható burkolat 16 Fogantyú 17 Porszívócsőtartó a készülék alsó oldalán 18 Lamellás szűrő 19 Pihefogó 20 „Profi” szőnyegtisztító fej* 21 „Profi” réstisztító fej* 22 Kemény padlóhoz való szívófej

* kiviteltől függően

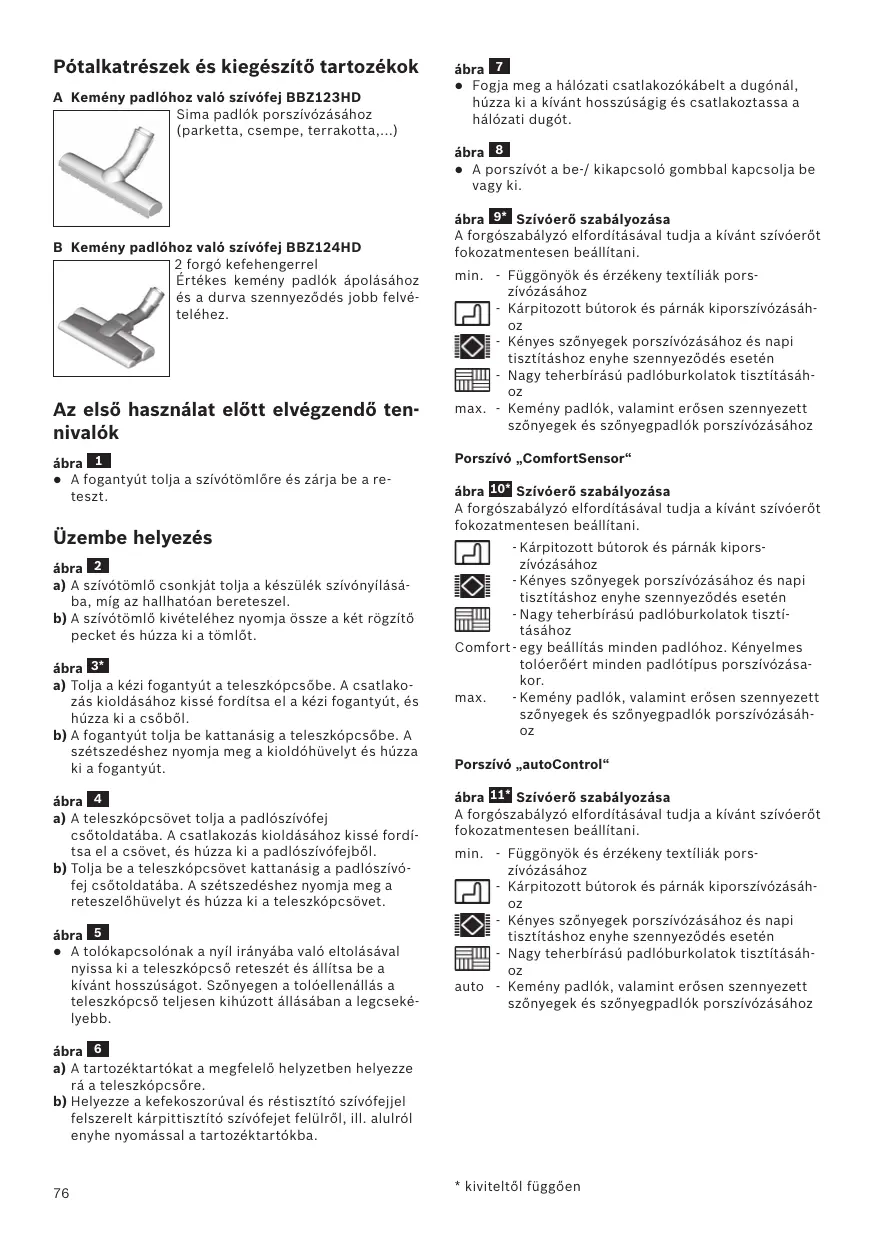

Pótalkatrészek és kiegészítő tartozékok A Kemény padlóhoz való szívófej BBZ123HD Sima padlók porszívózásához (parketta, csempe, terrakotta,...)

ábra 7 Fogja meg a hálózati csatlakozókábelt a dugónál, húzza ki a kívánt hosszúságig és csatlakoztassa a hálózati dugót.

ábra 8 A porszívót a be-/ kikapcsoló gombbal kapcsolja be vagy ki.

B Kemény padlóhoz való szívófej BBZ124HD 2 forgó kefehengerrel Értékes kemény padlók ápolásához és a durva szennyeződés jobb felvételéhez.

Az első használat előtt elvégzendő tennivalók ábra 1 A fogantyút tolja a szívótömlőre és zárja be a reteszt.

Üzembe helyezés ábra 2 a) A szívótömlő csonkját tolja a készülék szívónyílásába, míg az hallhatóan bereteszel. b) A szívótömlő kivételéhez nyomja össze a két rögzítő pecket és húzza ki a tömlőt. ábra 3* a) Tolja a kézi fogantyút a teleszkópcsőbe. A csatlakozás kioldásához kissé fordítsa el a kézi fogantyút, és húzza ki a csőből. b) A fogantyút tolja be kattanásig a teleszkópcsőbe. A szétszedéshez nyomja meg a kioldóhüvelyt és húzza ki a fogantyút. ábra 4 a) A teleszkópcsövet tolja a padlószívófej csőtoldatába. A csatlakozás kioldásához kissé fordítsa el a csövet, és húzza ki a padlószívófejből. b) Tolja be a teleszkópcsövet kattanásig a padlószívófej csőtoldatába. A szétszedéshez nyomja meg a reteszelőhüvelyt és húzza ki a teleszkópcsövet. ábra 5 A tolókapcsolónak a nyíl irányába való eltolásával nyissa ki a teleszkópcső reteszét és állítsa be a kívánt hosszúságot. Szőnyegen a tolóellenállás a teleszkópcső teljesen kihúzott állásában a legcsekélyebb.

ábra 9* Szívóerő szabályozása A forgószabályzó elfordításával tudja a kívánt szívóerőt fokozatmentesen beállítani. min. - Függönyök és érzékeny textíliák porszívózásához - Kárpitozott bútorok és párnák kiporszívózásához - Kényes szőnyegek porszívózásához és napi tisztításhoz enyhe szennyeződés esetén - Nagy teherbírású padlóburkolatok tisztításához max. - Kemény padlók, valamint erősen szennyezett szőnyegek és szőnyegpadlók porszívózásához Porszívó „ComfortSensor“ ábra 10* Szívóerő szabályozása A forgószabályzó elfordításával tudja a kívánt szívóerőt fokozatmentesen beállítani. - Kárpitozott bútorok és párnák kiporszívózásához - Kényes szőnyegek porszívózásához és napi tisztításhoz enyhe szennyeződés esetén - Nagy teherbírású padlóburkolatok tisztításához Comfort - egy beállítás minden padlóhoz. Kényelmes tolóerőért minden padlótípus porszívózásakor. max. - Kemény padlók, valamint erősen szennyezett szőnyegek és szőnyegpadlók porszívózásához Porszívó „autoControl“ ábra 11* Szívóerő szabályozása A forgószabályzó elfordításával tudja a kívánt szívóerőt fokozatmentesen beállítani. min. - Függönyök és érzékeny textíliák porszívózásához - Kárpitozott bútorok és párnák kiporszívózásához - Kényes szőnyegek porszívózásához és napi tisztításhoz enyhe szennyeződés esetén - Nagy teherbírású padlóburkolatok tisztításához auto - Kemény padlók, valamint erősen szennyezett szőnyegek és szőnyegpadlók porszívózásához

ábra 6 a) A tartozéktartókat a megfelelő helyzetben helyezze rá a teleszkópcsőre. b) Helyezze a kefekoszorúval és réstisztító szívófejjel felszerelt kárpittisztító szívófejet felülről, ill. alulról enyhe nyomással a tartozéktartókba.

* kiviteltől függően

Figyelem A padlószívófejek a kemény padló minőségétől függően (pl. érdes felületű, rusztikus csempe) bizonyos mértékű kopásnak vannak kitéve. Ezért fontos, hogy rendszeres időközönként ellenőrizze a szívófej talprészét. Ha a szívófej alja kopott, ill. szélei élessé váltak, könnyen megkarcolja a kényes kemény padlófelületeket, mint parketta vagy linóleum. A gyártó nem vállal felelősséget olyan károkért, amelyeket a kopott szívófej okoz.

ábra 12 Az átkapcsolható padlószívófej beállítása: „ Szőnyeg és szőnyegpadló => „ Kemény padló / parketta=> Ha nagyobb szennyeződést szív fel, kérjük ügyeljen arra, hogy ezeket a szennyeződéseket egymás után és elővigyázatosan szívja fel, azért hogy a padlótisztítófej szívócsatornáját ne tömítse el. Előfordulhat, hogy kissé meg kell emelnie a szívófejet ahhoz, hogy a szennyeződés részecskéit könnyebben felszívhassa.

Porszívózás kiegészítő tartozékkal ábra 13* Helyezze fel a használni kívánt szívófejet a szívócsőre vagy a markolatra: a) Réstisztító fej fugák és sarkok stb. porszívózásához. b) Szőnyegtisztító fej kárpitozott bútorok, függönyök stb. porszívásához. c) Szőnyegtisztító szívófej kefekoszorúval felszerelve ablakkeretek, szekrények, profilok stb. porszívózásához. Használat után helyezze vissza a réstisztító fejet és a szőnyegtisztító fejet a tartozéktartóba. d) „Profi” réstisztító fej Extrahosszú réstisztító fej a rések, sarkok, szűk hézagok tisztításához, pl. az autóban stb. e) „Profi” szőnyegtisztító fej Kárpitozott bútorok, függönyök stb. könnyű és alapos tisztításához. Tisztításhoz a „Profi” szőnyegtisztító fejet egyszerűen porszívózza le a markolattal. f) Kemény padlóhoz való szívófej - rápattintható kefekoszorúval: Kemény padlóburkolatok (csempe, parketta stb.) hatékony, de kímélő tisztításához - kefekoszorú nélkül: Hasadékok és fugák tisztításához A kefekoszorú levehető a két reteszelés nyíl irányába történő nyomásával. ábra 14 Rövid porszívózási szüneteknél használhatja a készülék oldalán található leállító segédeszközt. A készülék kikapcsolása után helyezze a padlószívófejen lévő akasztót a porszívócsőtartó horonyba.

A munka után ábra 16 Kapcsolja ki a készüléket Húzza ki a hálózati csatlakozódugót. Húzza meg egy kicsit a hálózati csatlakozókábelt és engedje el. (A kábel automatikusan feltekeredik).

ábra 17 A tolókapcsolónak a nyíl irányába való eltolásával reteszelje ki a teleszkópcsövet, és nyomja össze.

ábra 18 A készülék tárolásához használhatja a készülék alján levő leállító eszközt. a) Állítsa fel a készüléket a kézi fogantyúnál fogva. b) A padlószívófejen lévő akasztót csúsztassa a porszívócsőtartó horonyba.

A portartály kiürítése ábra 19 Az optimális porszívási eredmény elérése érdekében, portartályt minden porszívás után ki kell üríteni, legkésőbb azonban akkor, ha a pihefogóra láthatóan por vagy szennyeződés rakódott le, vagy ha a por a tartály egy részén elérte a jelölést. A portartály ürítésénél mindig ellenőrizheti a pihefogó szennyeződési fokát, és szükség esetén a „Pihefogó tisztítása” című fejezetnek megfelelően megtisztíthatja. ábra 28 ábra 20 a) Nyissa fel a burkolatot a készülék tetején a zárófül meghúzásával. b) A markolat segítségével vegye ki a portartályt a készülékből. ábra 21 a) Nyissa ki a portartály szűrőegységét a nyitó-nyomógomb megnyomásával. b) Vegye ki a szűrőegységet a portartályból és ürítse ki. ábra 22 a) Helyezze be a portartályba a szűrőegységet, ennek során feltétlenül ügyeljen az egység megfelelő elhelyezkedésére. Ügyeljen rá, hogy a szűrő fedelén látható nyíl a zárófül irányába mutasson. b) Kérjük, nyomja meg a készülék fedelét, hogy az hallhatóan bekattanjon. c) A portartály készülékbe való visszahelyezésénél ügyeljen arra, hogy megfelelő helyre tegye. Zárja le a burkolatot a készülék tetején, míg a zárófül ismét bekattan.

Figyelem Ha a fedél lecsukásakor ellenállást érzékel, ellenőrizze, hogy a szűrőnek minden alkatrésze megvan-e, illetve hogy megfelelően helyezte-e be a szűrőt és a portartályt.

ábra 15 Lépcső porszívózásához a készüléket a lépcső alján kell elhelyezni. Amennyiben ez nem lenne elegendő, a készülék a tartófogantyúval is hordozható. * kiviteltől függően

A szűrő ápolása A lamellás szűrő tisztítása A készülék az úgynevezett „Sensor Control” funkcióval van felszerelve. ábra 23* + ábra 25* . Ez a funkció folyamatosan felügyeli, hogy a porszívó eléri-e az optimális teljesítményszintet. A világító kijelző jelzi, hogy meg kell-e tisztítani a lamellás szűrőt, azért hogy ismét elérje az optimális teljesítményszintet. Porszívó „RotationClean“ funkcióval ábra 23* A kijelző kéken világít, ha a készülék optimális teljesítményszintjén működik. Amint a kijelző pirosan villog, meg kell tisztítani a lemezes szűrőt. A készülék automatikusan visszaáll a legalacsonyabb teljesítményfokozatra. ábra 24*

Kérjük, kapcsolja ki a készüléket, azért hogy megtisztíthassa a lamellás szűrőt. Figyelem: A szűrőtisztítás csak lekapcsolt készülékkel lehetséges. Nyissa fel a burkolatot a készülék tetején a zárófül meghúzásával. A lemezes szűrő megtisztításához fordítsa el a pecket 180°-kal legalább háromszor.

A szűrőtisztítást gyengülő szívásteljesítmény esetén is elvégezheti, amennyiben a kijelző nem világít. Azt ajánljuk, hogy a lamellás szűrőt minden alkalommal tisztítsa meg a portartály ürítése előtt. De ezt legkésőbb a „Sensor Control“-kijelzés megjelenésénél el kell végezni. Amennyiben a kijelző a lamellás szűrő tisztítása ellenére egymás után háromszor rövid időközönként felvillan, akkor valószínűleg elszennyeződött vagy eldugult a pihefogó. Ebben az esetben a készülék automatikusan beáll a legalacsonyabb teljesítményfokozatra és a kijelző folyamatosan pirosan világít.

Kapcsolja le a készüléket, ürítse ki a portartályt és tisztítsa meg a pihefogót a „Pihefogó megtisztítása” című utasításnak megfelelően. Bild 28

ábra 26* Szükség esetén a „Clean” szűrőtisztító gomb megnyomásával a tisztítási folyamat bekapcsolt készülék esetén kézzel is elindítható. A szűrőtisztítást gyengülő szívásteljesítmény esetén is elvégezheti, amennyiben a kijelző nem világít. Azt ajánljuk, hogy a lamellás szűrőt minden alkalommal tisztítsa meg a portartály ürítése előtt. A lamellás szűrő tisztítása ütögetéssel ábra 27 Különösen erős szennyeződés esetén a lamellás szűrő ütögetéssel is tisztítható. Ütögesse ki a szűrőt egy szemeteskuka fölött. A szennyeződés lehull a szűrőből. A pihefogó tisztítása A porszívó optimális működése érdekében a pihefogót rendszeres időközönként meg kell tisztítani. ábra 28 Nyissa fel a burkolatot a készülék tetején, és vegye ki a portartályt a készülékből. ábra 20 a) Vegye ki a szűrőegységet a portartályból. b) Rendszerint elegendő az, ha az egész szűrőegységet a portartály kiürítésekor enyhén megrázza vagy ütögetéssel kiporolja, hogy a lehetséges szennyeződés részecskéi kihulljanak. Ha ez nem lenne elegendő, használjon egy száraz törlőkendőt a szennyeződés eltávolításához.

Tisztítási utasítások A porszívó minden tisztítása előtt a készüléket ki kell kapcsolni, és a hálózati csatlakozódugót ki kell húzni. A porszívó és a műanyagból készült tartozékok ápolásához szokványos műanyagtisztítót lehet használni.

Figyelem: A tisztításhoz ne használjon súrolószert, üveg- vagy általános tisztítószert. A porszívót soha ne tegye vízbe!

Műszaki változtatások joga fenntartva.

Porszívó „SelfClean“-funkcióval ábra 25* A kijelző kéken világít, ha a készülék optimális teljesítményszintjén működik. Amint a kijelző pirosan villog, a készülék automatikusan lekapcsol. A szűrőtisztítás elindul és a beépített tisztítómotor elvégzi a tisztítást. Ha a készüléket háromszor egymás után rövid időközönként meg kellett tisztítani, akkor valószínűleg elszennyeződött vagy eldugult a pihefogó. Ebben az esetben a készülék automatikusan beáll a legalacsonyabb teljesítményfokozatra és a kijelző pirosan világít. Kapcsolja le a készüléket, ürítse ki a portartályt és tisztítsa meg a pihefogót a „Pihefogó megtisztítása” című utasításnak megfelelően. ábra 28

* kiviteltől függően
