FC8700/01 SMARTPRO COMPACT - Aspirador robô PHILIPS - Manual de utilização gratuito

Marca	Philips
Modelo	FC8700/01 SmartPro Compact
Tipo de produto	Aspirador robô
Dimensões (diâmetro x altura)	Aproximadamente 33 x 9 cm
Peso	Aproximadamente 2,5 kg
Bateria	Recarregável Li-Ion (ref. CP0112)
Autonomia máxima	100 minutos
Tempo de carga	4 horas
Alimentação	Adaptador de energia (estação de acoplamento ou direto)
Modos de aspiração	Automático, movimento em Z, aleatório, ao longo das paredes, em espiral
Sistema de limpeza	3 etapas: escovas laterais + aspiração + pano seco (opcional)
Sensores	3 sensores de queda (detecção de escadas)
Capacidade do compartimento de pó	Aproximadamente 0,5 L
Filtro	Lavável e reutilizável (ref. CP0109)
Acessórios incluídos	Controle remoto, estação de acoplamento, adaptador, escovas laterais, suporte para pano seco, panos secos, ponteiro (FC8820), unidade de parede virtual (FC8820)
Programação	Temporizador na estação de acoplamento (até 7 dias)
Retorno automático à base	Sim (se iniciado pela estação)
Níveis de velocidade do ventilador	Normal, Turbo, desligado
Tipos de piso	Pisos duros (parquet, linóleo, azulejo); não recomendado em carpetes espessos
Manutenção	Esvaziamento do compartimento de pó, limpeza dos sensores, rodas e escovas, substituição do filtro e das escovas
Índice de reparabilidade	Peças de reposição disponíveis (escovas, filtro, bateria, panos)
Código de erro	E1 a E6 (ver manual)

Perguntas frequentes - FC8700/01 SMARTPRO COMPACT PHILIPS

Como instalar as escovas laterais?

Coloque o robô de cabeça para baixo, em seguida empurre as escovas laterais nos eixos até ouvir um clique. Certifique-se de que estão bem travadas.

Qual é a autonomia do robô?

A autonomia máxima é de 100 minutos após uma carga completa de 4 horas.

Como limpar o compartimento de pó?

Remova a tampa superior, retire o compartimento, remova o filtro, esvazie e limpe com um pano ou escova macia. Não lavar com água.

O que fazer se o robô exibir E1?

O código E1 indica que as rodas estão bloqueadas. Liberte o robô do obstáculo e pressione o botão liga/desliga para retomar a limpeza.

Como usar a função de pano seco?

Fixe o suporte do pano sob o robô com um pano seco. Use-o apenas em pisos duros. Remova-o após o uso.

O robô não retorna à estação de acoplamento automaticamente, por quê?

O retorno automático funciona apenas se o robô foi iniciado pela estação. Caso contrário, pressione o botão Início do controle remoto.

Como programar uma aspiração programada?

Ajuste a hora e o dia na estação de acoplamento, em seguida programe a hora de aspiração desejada. O robô iniciará automaticamente nos dias e horários programados.

Posso usar o robô em carpete?

O robô é projetado para pisos duros. Em carpete ou tapete, supervisione o primeiro uso, pois pode encontrar dificuldades.

Como substituir a bateria?

Descarregue completamente a bateria, abra a tampa sob o robô, remova a bateria antiga e insira a nova (ref. CP0112). Feche a tampa.

O que fazer se o robô não responder ao controle remoto?

Verifique a pilha botão CR2025 do controle remoto. Substitua-a se necessário. Se o problema persistir, entre em contato com o serviço Philips.

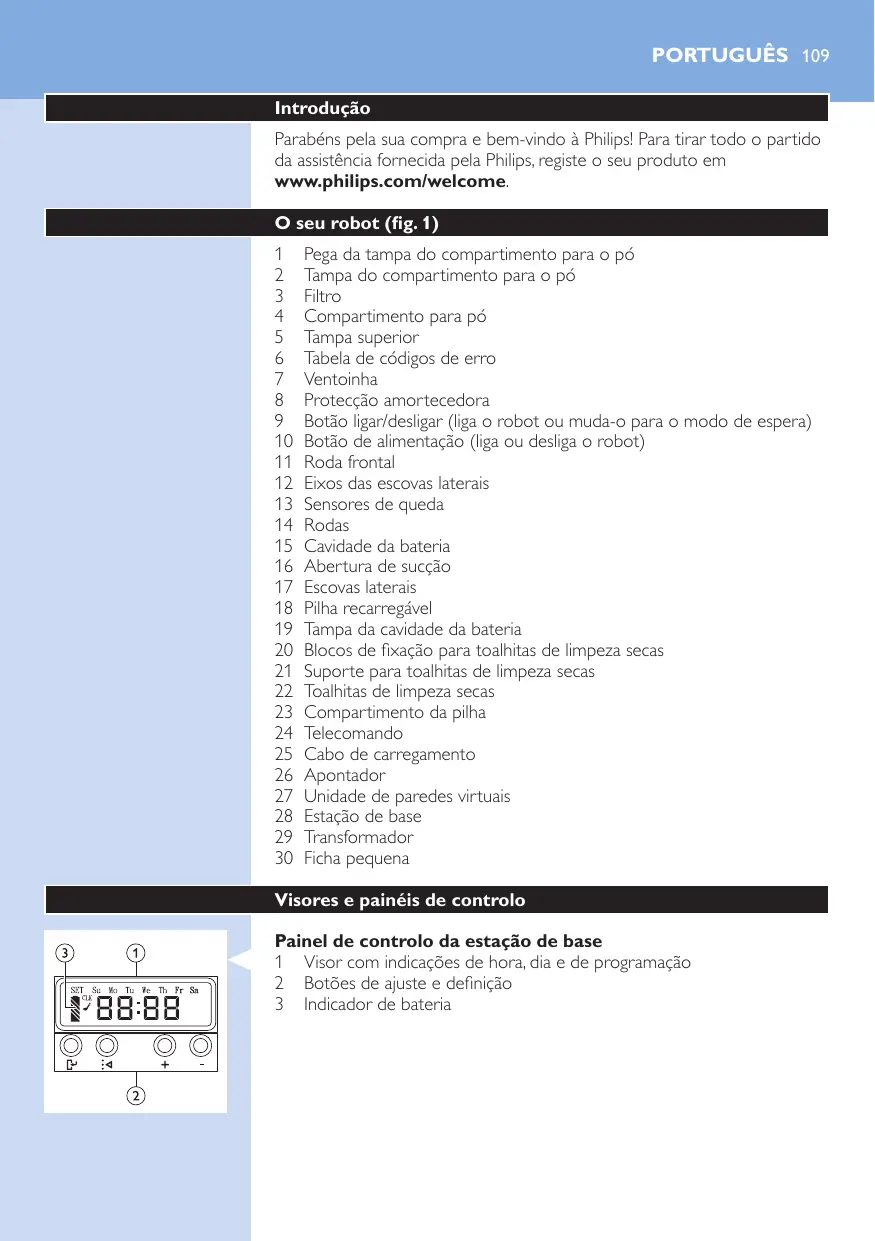

MANUAL DE UTILIZADOR FC8700/01 SMARTPRO COMPACT PHILIPS

Parabéns pela sua compra e bem-vindo à Philips! Para tirar todo o partido da assistência fornecida pela Philips, registe o seu produto em

www.philips.com/welcome.

O seu robot (fig. 1)

1 Pega da tampa do compartimento para o pó
2 Tampa do compartimento para o pó
3 Filtro
4 Compartimento para pó
5 Tampa superior
6 Tabela de códigos de erro
7 Ventoinha
8 Protecção amortecedora
9 Botão ligar/desligar (liga o robot ou muda-o para o modo de espera)
10 Botão de alimentação (liga ou desliga o robot)
11 Roda frontal
12 Eixos das escovas laterais
13 Sensores de queda
14 Rodas
15 Cavidade da bateria
16 Abertura de sucção
17 Escovas laterais
18 Pilha recarregável
19 Tampa da cavidade da bateria
20 Blocos de fixação para toalhitas de limpeza secas
21 Suporte para toalhitas de limpeza secas
22 Toalhitas de limpeza secas
23 Compartimento da pilha
24 Telecomando
25 Cabo de carregamento
26 Apontador
27 Unidade de paredes virtuais
28 Estação de base
29 Transformador
30 Ficha pequena

Visores e painéis de controlo

Painel de controlo da estação de base

1 Visor com indicações de hora, dia e de programação
2 Botões de ajuste e definição
3 Indicador de bateria

Telecomando

1 Botões de navegação e ligar/desligar
2 Botões do tempo de limpeza
3 Botões dos modos de limpeza
4 Botões da velocidade da ventoinha
5 Botão da base

Apontador (FC8820)

1 Botão do apontador
2 Botão ligar/desligar
3 Botões dos modos de limpeza
4 Botões do tempo de limpeza
5 Botão da base

Como o seu robot funciona

O que o seu robot limpa

Este robot está equipado com funcionalidades que o tornam num produto de limpeza apropriado para o ajudar a limpar o chão de sua casa. O robot é especialmente adequado para a limpeza de pavimentos, como chão de madeira, tijoleira ou linóleo. Podem surgir algumas dificuldades na limpeza de superfícies macias, como carpetes ou tapetes. Se utilizar o robot numa carpete ou num tapete, permaneça próximo deste na primeira utilização para verificar se o robot consegue limpar este tipo de superfície. O robot também tem de ser supervisionado quando utilizado em pavimentos pretos e brilhantes.

Como o seu robot limpa

O seu robot tem um sistema de limpeza de 3 níveis para limpar o chão eficazmente.

- As duas escovas laterais ajudam o robot a limpar os cantos e ao longo das paredes. Estas também ajudam a eliminar sujidade solta do chão.

• A potência de sucção do robot recolhe sujidade solta e transporta-a pela abertura de sucção para o compartimento para pó.
• O robot é fornecido com um suporte para toalhitas de limpeza secas, permitindo-lhe limpar o pavimento com ainda mais cuidado usando toalhitas de limpeza secas.

No modo de limpeza automático, o robot utiliza uma sequência automática de padrões de limpeza para limpar cada área da divisão de forma optimizada. Os padrões de limpeza utilizados são:

1 Padrão em Z ou em ziguezague
2 Padrão aleatório
3 Padrão de seguimento de paredes
4 Padrão em espiral

Durante a limpeza automática, o robot utiliza estes padrões numa sequência fixa:

1 Padrão em Z

2 Padrão aleatório

3 Padrão de seguimento de paredes

4 Padrão em espiral

- Quando o robot completar esta sequência de padrões, começa novamente a mover-se no padrão em Z. O robot continua a utilizar esta sequência de padrões para limpar a divisão até a bateria recarregável estar vazia ou até este ser desligado manualmente. - Se o robot detectar uma área particularmente suja durante a limpeza, este muda para modo em espiral para a velocidade turbo da ventoinha para garantir uma remoção da sujidade em profundidade.

Nota: Também pode seleccionar um modo individualmente, premindo o botão correspondente no telecomando ou no apontador (apenas FC8820). Para mais informações, consulte o capítulo “Utilizar o robot”, secção “Modos de limpeza”.

Como o seu robot evita diferenças de altura

- O robot possui três sensores de queda na sua parte inferior. Este utiliza estes sensores de queda para detectar e evitar diferenças de altura, como escadarias.

Nota: É normal que o robot se desloque ligeiramente para além da extremidade de uma diferença de altura, visto que o sensor de queda frontal está localizado atrás da protecção amortecedora.

Atenção: Em alguns casos, os sensores de queda podem não detectar uma escadaria ou outras diferenças de altura atempadamente. Por isso, controle o robot cuidadosamente durante as primeiras utilizações e quando o usar em áreas próximas de escadarias ou de outras diferenças de altura.

Antes da primeira utilização

Montar as escovas laterais

1 Retire as escovas laterais da embalagem, volte o robot ao contrário e pouse-o sobre uma mesa ou no chão.
2 Introduza as escovas laterais nos eixos na parte inferior do robot.

Nota: Assegure-se de que encaixa as escovas laterais correctamente.

Pressione-as sobre o eixo até as ouvir encaixar na posição correcta com um estalido.

Inserir a bateria recarregável no robot

Tem de colocar a bateria recarregável antes de utilizar o robot.

1 Prima as secções nervuradas na tampa da cavidade da bateria para a desbloquear.

2 Deslize a tampa da cavidade da bateria para a retirar do robot.
3 Retire o plástico da bateria recarregável.

4 Coloque a bateria recarregável na respectiva cavidade.

Nota: Certifique-se de que a impressão na bateria fica voltada para cima e que os conectores ficam voltados na direcção certa.

5 Coloque novamente a tampa da cavidade da bateria no robot.

Retirar a patilha de protecção do telecomando

O telecomando funciona com uma pilha CR2025 tipo botão. Esta pilha é protegida com uma patilha de protecção que tem de ser retirada antes da utilização.

1 Puxe a patilha de protecção da pilha para fora do compartimento da pilha no telecomando.
Agora, o telecomando está pronto a utilizar.

Preparar para a utilização

Instalar a estação de base

1 Introduza a ficha pequena do transformador na tomada da estação de base (1) e ligue o transformador à tomada eléctrica (2). O visor da estação de base acende-se.

2 Coloque a estação de base numa área do chão horizontal e nivelada, encostada à parede.

Sugestão: Para garantir que a estação de base se mantém firmemente na área seleccionada, pode fixá-la à parede com parafusos ou com duas tiras de fita-cola de dupla face.

Nota: Assegure-se de que não há obstáculos ou diferenças de altura a uma distância de 80 cm à frente, 30 cm para a direita e 100 cm para a esquerda da estação de base.

Quando carregar a bateria recarregável pela primeira vez e quando esta estiver vazia, o tempo de carregamento é de quatro horas.

O seu robot pode ser carregado de duas formas:

• Na estação de base, manualmente ou automaticamente durante a utilização;
• Através da ligação directa do robot à alimentação

Nota: Quando a bateria recarregável está completamente carregada, o seu robot pode limpar durante até 100 minutos.

Carregamento na estação de base

1 Coloque o robot na estação de base ligada à tomada.

2 Prima o botão de alimentação para ligar o robot.

3 O indicador de bateria no visor da estação de base e a luz no botão ligar/desligar do robot ficam intermitentes.

Nota: Visto que esta é a primeira vez que carrega o robot, o visor deste apresenta o indicador de inicialização.

4 Quando a bateria recarregável estiver completamente carregada, pára a intermitência do indicador de bateria no visor da estação de base e da luz no botão ligar/desligar do robot.

Carregamento automático durante a utilização

1 Quando o robot acabar de limpar ou quando tiver apenas 15% de carga restante na bateria, este regressa automaticamente à estação de base para recarregar. Quando o robot regressa à estação de base, a luz no botão ligar/desligar fica intermitente.

2 Quando o robot está correctamente posicionado na estação de base, o indicador da bateria no visor da estação de base fica intermitente.

3 Quando a bateria recarregável estiver completamente carregada, pára a intermitência do indicador de bateria no visor da estação de base e da luz no botão ligar/desligar do robot.

Nota: O robot só regressa à estação de base automaticamente, se tiver começado a limpar a partir da estação de base.

1 Insira a ficha pequena do transformador na tomada no robot (1). Ligue o transformador a uma tomada eléctrica (2).
2 Prima o botão de alimentação para ligar o robot.
3 Quando o robot é correctamente ligado à alimentação, a luz no botão ligar/desligar do robot fica intermitente. Isto indica que a bateria recarregável está a carregada.
4 Quando a bateria recarregável está completamente carregada, pára a intermitência da luz no botão ligar/desligar do robot.

Preparar a divisão para uma limpeza

- Antes de iniciar a limpeza com o robot, assegure-se de que remove todos os objectos soltos e frágeis do chão.

Utilizar o robot

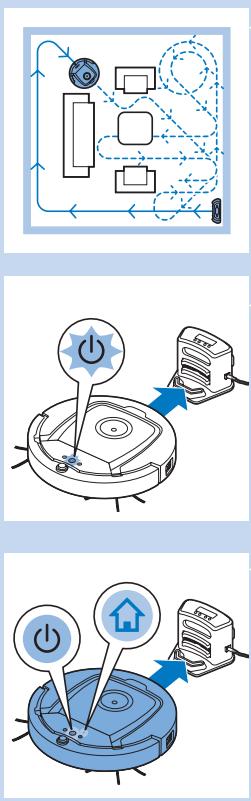

Iniciar e parar

1 Prima o botão ligar/desligar. A luz no botão ligar/desligar acende-se e o robot começa a limpar.

- Pode premir o botão ligar/desligar no robot.

- Também pode premir o botão ligar/desligar no telecomando ou no apontador (FC8820).

2 A não ser que prima um dos botões de modo, o robot continua a limpar no modo de limpeza automático até a bateria ficar com pouca carga. No modo de limpeza automático, este segue sequências repetidas de padrão em Z, aleatório, de seguimento de paredes e de movimentos em espiral. Para mais informações sobre os modos de limpeza, consulte a secção “Modos de limpeza”.
3 Quando a bateria tiver pouca carga, a luz no botão ligar/desligar fica intermitente e o robot regressa à estação de base para carregar.
4 Também pode premir o botão ligar/desligar para interromper ou parar a limpeza. Se premir novamente o botão ligar/desligar e ainda existir energia suficiente na bateria recarregável, o robot continua a limpar no modo de limpeza automático.
5 Também pode ordenar o regressar do robot à estação de base antes de a bateria recarregável ficar com pouca carga, premindo o botão da base no telecomando ou no apontador (FC8820). O indicador da base no visor do robot acende-se e o robot regressa à estação de base.

Nota: Se não tiver iniciado o robot a partir da estação de base, este não regressa automaticamente à estação de base quando a bateria recarregável tiver pouca carga. Se ainda existir energia suficiente na bateria recarregável, pode premir o botão da base para o robot regressar à estação de base. Se a bateria recarregável estiver completamente vazia, tem de colocar o robot na estação de base manualmente.

Modos de limpeza

Para além do modo de limpeza automático, este robot tem quatro modos de limpeza individuais que podem ser activados premindo o respectivo botão.

Modo de padrão em Z

- No modo de padrão em Z, o robot limpa descrevendo movimentos em forma de Z pela divisão para limpar áreas grandes.

Modo aleatório

- Neste modo, o robot limpa a divisão com um padrão combinado, composto por movimentos em linha recta e cruzados.

- Neste modo, o robot segue as paredes da divisão para assegurar uma limpeza extra das áreas junto às paredes.

Modo em espiral

- Neste modo, o robot descreve um movimento em espiral com a ventoinha à velocidade turbo para limpar cuidadosamente uma área suja.

Direccionamento manual

1 Utilize os botões de setas para cima, para baixo, para a esquerda e para a direita do botão ligar/desligar no telecomando para deslocar no robot pela divisão.

Nota: Não pressione a seta para baixo quando o robot estiver próximo de uma diferença de altura ou uma escadaria.

Utilização dos botões do tempo de limpeza

- Prima o botão do tempo de limpeza máxima para o robot limpar no modo de limpeza automático até a sua bateria recarregável ter pouca carga. Quando o robot terminar a limpeza, este regressa automaticamente à estação de base, se tiver começado a limpar a partir da estação de base. Se o robot tiver começado a partir de outro ponto da divisão, prima o botão da base para o enviar novamente para a estação de base.

- Os outros botões do tempo de limpeza permitem-lhe definir o robot para este funcionar durante 60, 45 e 30 minutos, respectivamente. Quando o tempo de limpeza terminar, o robot regressa automaticamente à estação de base, caso este tenha começado a limpar a partir da estação de base. Se o robot tiver começado a partir de outro ponto da divisão, prima o botão da base para o enviar novamente para a estação de base.

Utilizar os programas de limpeza

Definir a hora e o dia

Se quiser utilizar os programas de limpeza, primeiro tem de definir a hora e o dia da semana no visor da estação de base. Para as imagens referentes aos passos abaixo, consulte as páginas desdobráveis no final desta documentação.

1 Prima o botão de definição. O indicador de definição de modo e o indicador da hora ficam intermitentes.
2 Prima o botão de seleção uma vez. A indicação da hora fica intermitente.
3 Utilize os botões + e - no telecomando para definir a hora. A hora definida é apresentada no visor.
4 Prima o botão de seleção para confirmar a hora definida. A indicação dos minutos fica intermitente.
5 Utilize os botões + e - no telecomando para definir os minutos. Os minutos definidos são apresentados no visor.
6 Prima o botão de seleção para confirmar os minutos. A indicação “Su” para Domingo (do inglês “Sunday”) fica intermitente.
7 Utilize os botões + e - no telecomando para definir o dia da semana actual.
8 Prima o botão de selecção para confirmar o dia da semana.
9 Prima o botão de definição para confirmar a hora e o dia da semana. A intermitência do indicador de definição de modo e do indicador da hora pára e estes mantêm-se continuamente acesos.

Programação da hora de limpeza

Se tiver definido a hora e o dia da semana no visor da estação de base, pode programar as horas de limpeza para o robot. Para as imagens referentes aos passos abaixo, consulte as páginas desdobráveis no final desta documentação. As opções de programação disponíveis são:

Programa	Indicação no visor
Limpar todos os dias	Todas as indicações de dias estão activas
Limpar em dias úteis	As indicações de segunda (Mo) a sexta-feira (Fri) estão activas
Limpeza em 2 dias consecutivos	Indicações de 2 dias estão activas, por ex., sexta-feira (Fri) e sábado (Sa)
Limpar 1 dia por semana	Indicação do dia seleccionado está activa

1 Prima o botão de definição. O indicador da definição de modo e o indicador do programa de limpeza ficam intermitentes.
2 Prima o botão de seleção uma vez. A indicação da hora fica intermitente.
3 Utilize os botões + e - no telecomando para definir a hora. A hora definida é apresentada no visor.
4 Prima o botão de seleção para confirmar a hora definida. A indicação dos minutos fica intermitente.
5 Utilize os botões + e - no telecomando para definir os minutos. Os minutos definidos são apresentados no visor.
6 Prima o botão de seleção para confirmar os minutos. A indicação “Su” para Domingo (do inglês “Sunday”) fica intermitente.
7 Utilize os botões + e - no telecomando para alternar entre programas de limpeza (consulte as opções de programação disponíveis na tabela acima).
8 Prima o botão de selecção para confirmar o programa seleccionado.
9 Prima o botão de definição para confirmar a programação. A intermitência do indicador de definição de modo e do indicador do programa de limpeza pára e estes mantêm-se continuamente acesos.
10 Quando tiver definido um programa de limpeza, o visor apresenta o indicador do programa de limpeza e o dia ou dias selecionados. Se deixar o robot em modo de espera e se a sua bateria recarregável estiver completamente carregada, este começará a limpar à hora programada no dia ou dias programados.

Botões da velocidade da ventoinha

Pode utilizar os botões da velocidade da ventoinha para aumentar a velocidade da ventoinha para turbo ou para desligar a ventoinha.

A velocidade normal da ventoinha está predefinida.

1

2

3

1 A velocidade turbo da ventoinha aumenta a potência de sucção do robot.
2 Pode desligar a ventoinha premindo este botão.
3 Prima este botão para seleccionar a velocidade normal da ventoinha.

Reacção a palmas

- Quando todos os ícones no visor ficam intermitentes, o robot não está a funcionar correctamente. Para parar a intermitência dos ícones e descobrir qual o problema, bata palmas uma vez. Isto leva à apresentação do código de erro no visor. Consulte o capítulo “Códigos de erro” para obter uma explicação sobre o que estes códigos de erro significam.

Utilizar o acessório para toalhitas de limpeza secas

O acessório para toalhitas de limpeza secas é uma funcionalidade que permite limpar pavimentos com toalhitas de limpeza secas.

Preparar o acessório para toalhitas de limpeza secas para a utilização

1 Volte o robot ao contrário e pouse-o no chão ou em cima de uma mesa.
2 Coloque a toalhita de limpeza seca numa mesa e coloque o acessório para toalhitas de limpeza secas sobre esta com as suas saliências de fixação voltadas para si.
3 Dobre as duas extremidades da toalhita de limpeza seca à volta do respectivo acessório e prenda a toalhita ao acessório, pressionando os blocos de fixação nas reentrâncias.

4 Introduza a saliência de fixação do acessório para toalhitas de limpeza secas na abertura imediatamente atrás da roda num dos lados do robot e pressione até o ouvir encaixar com um estalido. Em seguida, repita estas acções do outro lado.

5 Volte o robot e coloque-o no chão sobre as rodas com o acessório para toalhitas de limpeza secas em contacto com o chão.

Utilizar o robot com o acessório para toalhitas de limpeza secas

Quando o acessório para toalhitas de limpeza secas estiver encaixado, pode utilizar o robot em qualquer modo e em todos os pavimentos. Não utilize o acessório para toalhitas de limpeza secas em carpetes ou tapetes.

Remover o acessório para toalhitas de limpeza secas

Retire o acessório para toalhitas de limpeza secas assim que tiver terminado de limpar o chão.

1 Volte o robot ao contrário e pouse-o no chão ou em cima de uma mesa.
2 Empurre uma extremidade do acessório para toalhitas de limpeza secas em direcção à roda do outro lado do robot para soltar o acessório. Em seguida, retire o acessório do robot.

Utilizar o apontador (FC8820)

Carregar o apontador

O apontador tem uma bateria recarregável que pode ser carregada com o cabo USB fornecido.

1 Introduza a ficha micro USB na tomada na parte inferior do apontador.
2 Introduza a ficha USB num carregador USB ou numa porta USB no seu computador portátil.
3 A luz de carregamento no apontador mantém-se continuamente acesa. O carregamento demora 30 minutos. Quando a luz de carregamento se apaga, a bateria recarregável está totalmente carregada.

- Ao manter o botão do apontador premido, este emite um feixe de luz de infravermelhos. Com este feixe, pode arrastar o robot numa determinada direcção. Enquanto mantiver o botão premido e continuar a apontar na direcção para onde pretende que o robot se desloque, este continua a deslocar-se nessa direcção. Quando soltar o botão do apontador, o robot começa a limpar no modo de limpeza automático.

- Com o apontador pode enviar o robot para uma área específica na divisão para limpar essa área com um cuidado extra.

Utilizar a unidade de paredes virtuais (FC8820)

Colocar as pilhas na unidade de paredes virtuais

A unidade de paredes virtuais funciona com quatro pilhas AA.

1 Pressione as duas patilhas de libertação na parte inferior da tampa traseira (1) e deslize a tampa traseira para cima, retirando-a da unidade de paredes virtuais (2).

2 Retire quatro pilhas AA novas da embalagem e insira-as no compartimento das pilhas da unidade de paredes virtuais.

Nota: Certifique-se de que os pólos + e - das pilhas ficam virados na direcção certa.

3 Coloque novamente a tampa traseira na unidade de paredes virtuais deslizando-a.

Posicionar a unidade de paredes virtuais para parar o robot

Pode utilizar a unidade de paredes virtuais para evitar que o robot entre numa divisão ou numa área que pretende manter interdita.

1 Coloque a unidade num ponto que pretende que o robot não ultrapasse, por ex., perto de uma porta aberta para uma divisão que está interdita ao robot ou no cimo de uma escadaria.

2 Ligue a unidade de paredes virtuais no botão ligar/desligar na parte superior da unidade.
3 Ligue o robot para uma limpeza normal.

4 Quando o robot se aproximar demasiado da unidade de paredes virtuais, a luz na unidade fica intermitente e esta emite um feixe de luz de infravermelhos. Este feixe de luz de infravermelhos provoca uma mudança na rota do robot e o afastamento deste da unidade de paredes virtuais.

Limpeza e manutenção

Esvaziar e limpar o compartimento para pó

Esvazie e limpe o compartimento para pó quando o ícone de compartimento para pó cheio acender no visor do robot.

Nota: Certifique-se de que o botão de alimentação está na posição desligada.

2 Puxe para cima a pega da tampa do compartimento para o pó e retire o compartimento para pó da respectiva divisão.

Nota: Ao retirar ou reintroduzir o compartimento para pó, tenha cuidado para não danificar as lamelas do ventilador do motor.

3 Levante cuidadosamente a tampa do compartimento para pó e retire o filtro.

4 Sacuda o compartimento para pó sobre um caixote de lixo para o esvaziar. Limpe o filtro e o interior do compartimento para pó com um pano ou uma escova de dentes com cerdas macias. Limpe também a abertura de sucção na parte inferior do compartimento para pó.

Atenção: Não limpe o compartimento para pó e o filtro com água, nem os lave na máquina de lavar a loiça.

5 Volte a colocar o filtro no compartimento para pó. Em seguida, coloque a tampa no compartimento para pó.

6 Volte a colocar o compartimento para pó na respectiva divisão e volte a colocar a tampa superior no robot.

Atenção: Assegure-se sempre de que o filtro se encontra dentro do compartimento para pó. Se utilizar o robot sem o filtro dentro do compartimento para pó, o motor será danificado.

Limpar sensores, rodas e escovas laterais

Para manter um bom desempenho de limpeza, tem de limpar os sensores de queda, as rodas e as escovas laterais ocasionalmente.

1 Certifique-se de que o botão de alimentação está na posição desligada.
2 Volte o robot ao contrário e pouse-o sobre uma superfície plana.
3 Utilize uma escova com cerdas macias (por exemplo, uma escova de dentes) para remover pó ou cotão dos sensores de queda. Verifique também se há sujidade ou cotão a bloquear a abertura de sucção.

Nota: É importante limpar os sensores de queda regularmente. Se os sensores de queda estiverem sujos, o robot pode não conseguir detectar as diferenças de altura.

4 Utilize uma escova com cerdas macias (por exemplo, uma escova de dentes) para remover pó ou cotão da roda dianteira e das rodas laterais.

5 Para limpar as escovas laterais, agarre-as pelas cerdas e puxe-as para fora dos seus eixos.

6 Retire cotão, cabelos e linhas do eixo e da escova lateral com uma escova macia (por ex. uma escova de dentes) ou um pano.
7 Verifique se existe algum objecto afiado nas escovas laterais e na parte inferior do robot, que possa danificar o seu chão.

Substituição

Pode encomendar peças sobressalentes e acessórios em

www.shop.philips.com/service ou no seu revendedor Philips.

Também pode contactar o Centro de Apoio ao Cliente da Philips no seu país.

Substituir o filtro

Substitua o filtro se estiver muito sujo ou danificado. Pode encomendar um filtro novo com o número de encomenda CP0109. Consulte “Esvaziar e limpar o compartimento para pó” no capítulo “Limpeza e manutenção” para obter instruções sobre como retirar o filtro usado do compartimento para pó e como colocar um novo filtro no compartimento para pó.

Substituir as escovas laterais

Nota: Substitua sempre as escovas laterais quando detectar sinais de desgaste ou danos. Recomendamos também que substitua ambas as escovas laterais em simultâneo. Pode encomendar as escovas laterais de substituição como um conjunto com o número de encomenda CP0107.

1 Certifique-se de que o botão de alimentação está na posição desligada.
2 Para substituir as escovas laterais, agarre nas escovas laterais usadas pelas cerdas e puxe-as para fora dos respectivos eixos.
3 Insira as novas escovas laterais nos eixos.

Substituir a bateria recarregável

Substitua a bateria recarregável quando não for possível voltar a carregá-la ou quando esta ficar sem energia rapidamente. Pode encomendar uma nova bateria recarregável com o número de encomenda CP0113 para o modelo FC8820 e o número CP0112 para o modelo FC8810.

1 Deixe o robot funcionar até a bateria recarregável ficar vaziar para se assegurar de que a bateria recarregável está completamente descarregada antes de a remover e eliminar.
2 Empurre e deslize a tampa da cavidade da bateria para fora do robot e retire a bateria recarregável usada.

3 Coloque a nova bateria recarregável na cavidade da bateria e volte a colocar a tampa da cavidade da bateria no robot.

Substituir a pilha do telecomando

O telecomando funciona com uma pilha CR2025 tipo botão. Substitua a pilha quando o robot deixar de responder às activações dos botões no telecomando.

1 Volte o telecomando ao contrário. Pressione o botão de libertação do compartimento da pilha e, em simultâneo, deslize o suporte da bateria para fora do telecomando.

2 Retire a pilha vazia do compartimento da pilha e coloque a nova pilha no compartimento correspondente. Em seguida, deslize o compartimento da pilha novamente para o interior do telecomando.

Encomendar novas toalhitas de limpeza secas

Pode encomendar novas toalhitas de limpeza secas com o número CP0123.

Resolução de problemas

Este capítulo resume os problemas mais comuns que podem surgir neste aparelho. Se não conseguir resolver o problema com as informações fornecidas a seguir, visite www.philips.com/support para consultar uma lista de perguntas frequentes ou contacte o Centro de Assistência ao Cliente no seu país.

Problema	Causa	Solução
O robot não começa a limpar quando primo o botão ligar/desligar.	A bateria recarregável está vazia.	Carregue a bateria recarregável (consulte o capítulo “Preparar para a utilização”).
	A ficha pequena ainda está inserida na tomada no robot.	O robot não trabalha se estiver ligado à corrente eléctrica. Este trabalha apenas com a energia da bateria recarregável. Por isso, desligue sempre o transformador do robot e da corrente eléctrica antes de utilizar.
E1 é apresentado no visor.	Uma ou ambas as rodas são presas.	Coloque o botão ligar/desligar na posição desligada. Retire cotão, cabelos, linhas ou fios que estejam presos à volta da suspensão da roda.
	Uma ou ambas as escovas laterais estão bloqueadas.	Limpe as escovas laterais (consulte o capítulo “Limpeza e manutenção”).
E2 é apresentado no visor.	A tampa superior não está colocada ou não está fechada correctamente.	Quando a tampa superior não está colocada ou não está fechada correctamente, o robot não funciona. Coloque a tampa superior correctamente no robot.
E3 é apresentado no visor.	A protecção amortecedora está bloqueada.	Prima o botão ligar/desligar para parar o robot. Levante o robot para que a protecção amortecedora se solte.
E4 é apresentado no visor.	O robot foi levantado enquanto estava a limpar.	Prima o botão ligar/desligar para parar o robot. Em seguida, prima novamente o botão ligar/desligar para o robot retomar a limpeza normalmente.
E5 é apresentado no visor.	O robot está a limpar uma superfície escura ou preta, que acciona os sensores de queda. Isto provoca um padrão anormal de movimento do robot.O robot está a limpar uma superfície com um reflexo forte da luz do sol. Isto acciona os sensores de queda e provoca um padrão anormal de movimento do robot.	Prima o botão ligar/desligar e, em seguida, desloque o robot para uma área do chão com uma cor mais clara. Se o problema persistir em áreas do chão com uma cor mais clara, visite www.philips.com/support ou contacte o Centro de Assistência ao Cliente no seu país.Fecha as cortinas para impedir que a luz do sol entre na divisão.
E6 é apresentado no visor.	A bateria recarregável não foi introduzida correctamente.	Consulte o capítulo “Antes da primeira utilização” para obter instruções sobre como inserir a bateria recarregável.
	O botão de alimentação está na posição desligada enquanto o robot está na estação de base.	Coloque o botão de alimentação na posição ligada.
O robot não limpa correctamente.	As cerdas de uma ou de ambas as escovas laterais estão curvadas ou dobradas.	Demolhe a escova ou escovas em água quente durante algum tempo. Se isto não restaurar o formato normal das cerdas, substitua as escovas laterais. Consulte o capítulo “Substituição” para obter instruções sobre como substituir as escovas laterais.
	O filtro no compartimento para pó está sujo.	Limpe o filtro no compartimento para pó com um pano ou uma escova de dentes de cerdas macias.
		Se a escovagem não ajudar a limpar o filtro, substitua-o por um novo (consulte o capítulo “Substituição”).
	A abertura de sucção na parte inferior do compartimento para pó está obstruída.	Limpe a abertura de sucção (consulte o capítulo “Limpeza e manutenção”).
	A roda frontal está bloqueada com cabelo ou outra sujidade.	Limpe a roda frontal (consulte o capítulo “Limpeza e manutenção”).
Não é possível carregar a bateria ou a energia desta acaba muito rapidamente.	A bateria recarregável alcançou o fim da sua vida útil.	Substitua a bateria recarregável (consulte o capítulo “Substituição”).
A pilha do telecomando fica sem carga com demasiada rapidez.	Talvez não tenha introduzido o tipo certo de pilha.	O telecomando necessita de pilha CR2025 tipo botão. Se o problema persistir; visite www.philips.com/support ou contacte o Centro de Assistência ao Cliente no seu país.

Códigos de erro

Código de erro	Possível causa	Solução
E1	Rodas presas	Retire o robot do obstáculo e prima o botão ligar/ desligar para retomar a limpeza.
E2	Tampa superior ou compartimento para pó não foi colocado correctamente	Coloque o compartimento para pó e a tampa superior correctamente no robot. O código de erro desaparece automaticamente do visor.
E3	Protecção amortecedora presa	Retire o robot do obstáculo. O código de erro desaparece automaticamente do visor.
E4	Robot levantado do chão	Volte a colocar o robot no chão para que o código de erro desapareça.
E5	Cor do chão demasiado escura	Coloque o robot numa área do chão com uma cor mais clara. Limpe os sensores de queda.
E6	Bateria não foi inserida correctamente	Leia as instruções na secção “Inserir a bateria recarregável no robot” no capítulo “Antes da primeira utilização”.
	Erro no carregamento	Verifique se o botão de alimentação está na posição ligada quando o robot está na estação de base.

Introductie
