FC8700/01 SMARTPRO COMPACT - Robot aspirador PHILIPS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato FC8700/01 SMARTPRO COMPACT PHILIPS en formato PDF.
| Marca | Philips |
| Modelo | FC8700/01 SmartPro Compact |
| Tipo de producto | Aspirador robot |
| Dimensiones (diámetro x altura) | Aproximadamente 33 x 9 cm |
| Peso | Aproximadamente 2,5 kg |
| Batería | Recargable Li-Ion (ref. CP0112) |
| Autonomía máxima | 100 minutos |
| Tiempo de carga | 4 horas |
| Alimentación | Adaptador de corriente (estación de carga o directo) |
| Modos de aspiración | Automático, movimiento en Z, aleatorio, a lo largo de las paredes, en espiral |
| Sistema de limpieza | 3 pasos: cepillos laterales + aspiración + paño seco (opcional) |
| Sensores | 3 sensores de caída (detección de escaleras) |
| Capacidad del compartimento de polvo | Aproximadamente 0,5 L |
| Filtro | Lavable y reutilizable (ref. CP0109) |
| Accesorios incluidos | Control remoto, estación de carga, adaptador, cepillos laterales, soporte para paño seco, paños secos, puntero (FC8820), unidad mural virtual (FC8820) |
| Programación | Temporizador en la estación de carga (hasta 7 días) |
| Regreso automático a la base | Sí (si se inicia desde la estación) |
| Niveles de velocidad del ventilador | Normal, Turbo, apagado |
| Tipos de suelo | Suelos duros (parquet, linóleo, baldosas); no recomendado sobre alfombras gruesas |
| Mantenimiento | Vaciar el compartimento de polvo, limpiar los sensores, ruedas y cepillos, reemplazar el filtro y los cepillos |
| Índice de reparabilidad | Piezas de repuesto disponibles (cepillos, filtro, batería, paños) |
| Código de error | E1 a E6 (ver manual) |
Preguntas frecuentes - FC8700/01 SMARTPRO COMPACT PHILIPS
Preguntas de los usuarios sobre FC8700/01 SMARTPRO COMPACT PHILIPS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Robot aspirador en formato PDF gratis! Encuentra tus instrucciones FC8700/01 SMARTPRO COMPACT - PHILIPS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FC8700/01 SMARTPRO COMPACT de la marca PHILIPS.

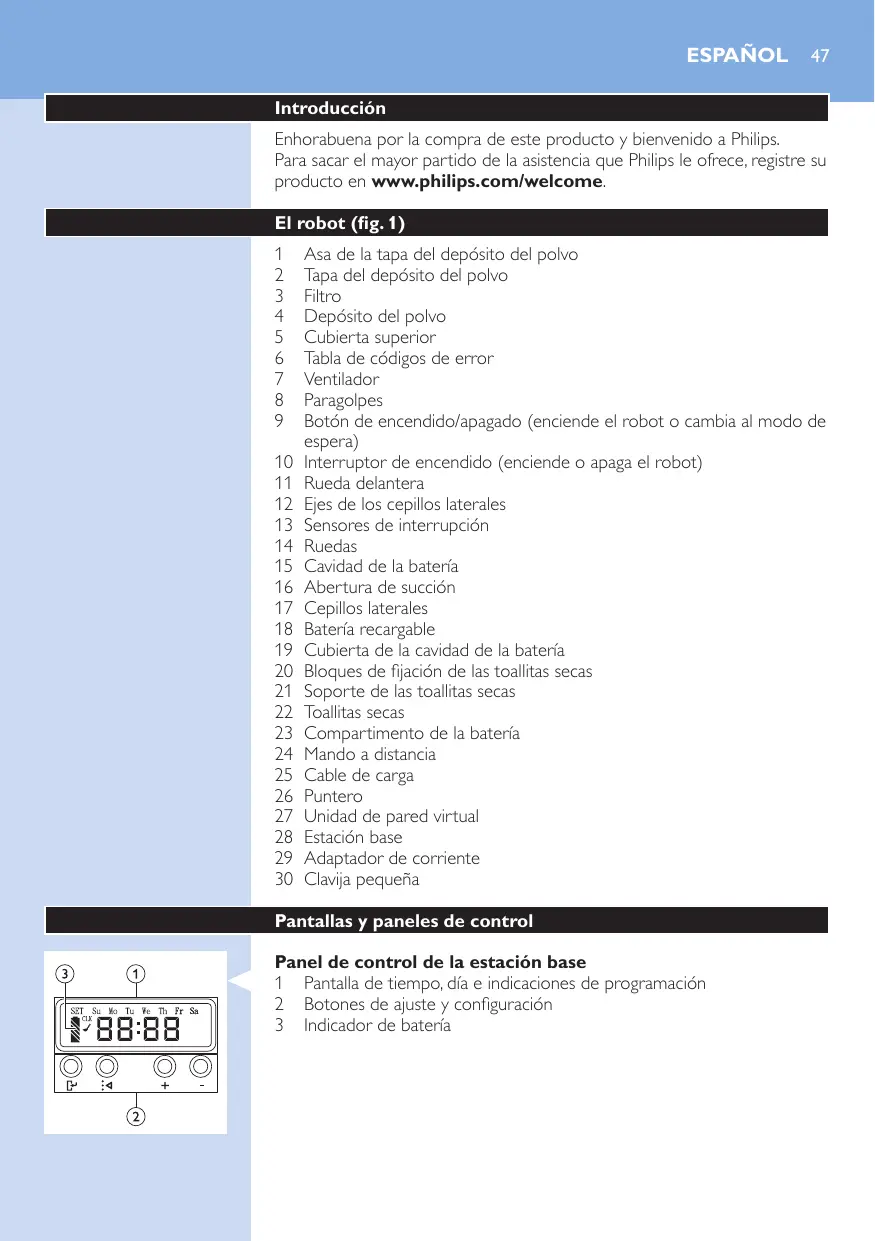

MANUAL DE USUARIO FC8700/01 SMARTPRO COMPACT PHILIPS
Enhorabuena por la compra de este producto y bienvenido a Philips.
Para sacar el mayor partido de la asistencia que Philips le ofrece, registre su producto en www.philips.com/welcome.
El robot (fig. 1)
1 Asa de la tapa del depósito del polvo
2 Tapa del depósito del polvo
3 Filtro
4 Depósito del polvo
5 Cubierta superior
6 Tabla de códigos de error
7 Ventilador
8 Paragolpes
9 Botón de encendido/apagado (enciende el robot o cambia al modo de espera)
10 Interruptor de encendido (enciende o apaga el robot)
11 Rueda delantera
12 Ejes de los cepillos laterales
13 Sensores de interrupción
14 Ruedas
15 Cavidad de la batería
16 Abertura de succión
17 Cepillos laterales
18 Batería recargable
19 Cubierta de la cavidad de la batería
20 Bloques de fijación de las toallitas secas
21 Soporte de las toallitas secas
22 Toallitas secas
23 Compartimento de la batería
24 Mando a distancia
25 Cable de carga
26 Puntero
27 Unidad de pared virtual
28 Estación base
29 Adaptador de corriente
30 Clavija pequeña
Pantallas y paneles de control
Panel de control de la estación base
1 Pantalla de tiempo, día e indicaciones de programación
2 Botones de ajuste y configuración
3 Indicador de batería
Mando a distancia
1 Botones de direccionamiento y encendido/apagado
2 Botones de tiempo de limpieza
3 Botones de modo de limpieza
4 Botones de velocidad del ventilador
5 Botón de base
Puntero (modelo FC8820)
1 Botón de puntero
2 Botón de encendido/apagado
3 Botones de modo de limpieza
4 Botones de tiempo de limpieza
5 Botón de base
Cómo funciona el robot
Qué puede limpiar el robo
Este robot dispone de funciones que lo convierten en un aparato adecuado para limpiar los suelos de su hogar.
El robot es adecuado especialmente para la limpieza de suelos duros, como suelos de madera, baldosas o linóleo. Puede experimentar problemas al limpiar suelos blandos, como moquetas o alfombras. Si utiliza el robot en una moqueta o alfombra, quédese cerca la primera vez para ver si el robot funciona bien con ese tipo de suelo. También debe supervisar el robot cuando lo utilice en suelos negros y brillantes.
Cómo limpia el robot
El robot cuenta con un sistema de limpieza de 3 etapas para limpiar el suelo de forma eficiente.
- Los dos cepillos laterales ayudan a que el robot limpie los rincones y a lo largo de las paredes. También ayudan a acabar con la suciedad suelta del suelo.
- La potencia de succión del robot recoge la suciedad suelta y la transporta a través de la abertura de succión hasta el depósito del polvo.
- El robot cuenta con un soporte para toallitas secas que le permite limpiar suelos duros en mayor profundidad con toallitas secas.
Patrones de limpieza
En el modo de limpieza automático, el robot utiliza una secuencia automática de patrones de limpieza para limpiar cada zona de la habitación de forma óptima. Estos son los patrones de limpieza que utiliza:
1 Patrón en z o patrón en zigzag
2 Patrón aleatorio
3 Patrón de seguimiento de la pared
4 Patrón espiral
Durante la limpieza automática, el robot utiliza los patrones en una secuencia fija:
1 Patrón en z
2 Patrón aleatorio
3 Patrón de seguimiento de la pared
4 Patrón espiral
- Cuando el robot completa esta secuencia de patrones, comienza a moverse de nuevo según el patrón en z. El robot sigue utilizando esta secuencia de patrones para limpiar la habitación hasta que la batería recargable se agota o hasta que se apaga manualmente.
- Si el robot detecta una zona muy sucia durante la limpieza, cambia al modo en espiral y a la velocidad del ventilador turbo para garantizar una eliminación profunda de la suciedad.
Nota: También puede seleccionar cada modo de forma individual pulsando el botón correspondiente en el mando a distancia o puntero (solo FC8820). Para obtener más información, consulte la sección “Modos de limpieza” del capítulo “Uso del robot”.
Cómo evita el robot las diferencias de altura
- El robot dispone de tres sensores de interrupción en la parte inferior y utiliza estos sensores para detectar y evitar diferencias de altura, como escaleras.
Nota: Es normal que el robot avance ligeramente sobre el borde de una diferencia de altura, ya que su sensor de interrupción delantero se encuentra detrás del paragolpes.
Precaución: En algunos casos, puede que los sensores de interrupción no detecten unas escaleras u otras diferencias de altura a tiempo. Por lo tanto, le recomendamos que controle el robot con atención las primeras veces que lo usa y cuando lo utilice cerca de escaleras o zonas con diferentes alturas.
Antes de utilizarlo por primera vez
Cómo montar los cepillos laterales
1 Desembale los cepillos laterales y coloque el robot boca abajo sobre una mesa o el suelo.
2 Presione los cepillos laterales sobre los ejes de la parte inferior del robot.
Nota: Asegúrese de colocar los cepillos laterales correctamente.
Presiónelos sobre el eje hasta que oiga que encajan en su posición con un clic.
Inserción de la batería recargable en el robot
Debe insertar la batería recargable antes del primer uso.
1 Pulse las partes estriadas de la cubierta de la cavidad de la batería para desbloquearla.
2 Deslice la cubierta de la cavidad de la batería hasta extraerla del robot.
3 Retire el plástico de la batería recargable.
4 Coloque la batería recargable en la cavidad de la misma.
Nota: Asegúrese de que el texto impreso de la batería apunta hacia arriba y los conectores están en la dirección adecuada.
5 Vuelva a deslizar la cubierta de la cavidad de la batería en el robot.
Extracción de la pestaña protectora del mando a distancia
El mando a distancia funciona con una pila CR2025 con forma de moneda.
La pila está protegida con una pestaña protectora que se debe retirar antes del uso.
1 Tire de la pestaña protectora de la pila para extraerla del compartimento de la pila del mando a distancia.
El mando a distancia está listo para usar.
Preparación para su uso
Instalación de la estación base
1 Inserte la clavija pequeña del adaptador en la toma de la estación base (1) y el adaptador en la toma de pared (2). La pantalla de la estación base se ilumina.
2 Coloque la estación base en un suelo horizontal y plano contra la pared.
Consejo: Para asegurarse de que la estación base permanece estable en el punto seleccionado, puede sujetarla a la pared con tornillos o con dos tiras de cinta de doble cara.
Nota: Asegúrese de que no hay obstáculos o diferencias de altura a 80 cm por delante, 30 cm a la derecha y 100 cm a la izquierda de la estación base.
Carga
Cuando cargue la batería recargable por primera vez y cuando esta esté agotada, el tiempo de carga será de cuatro horas.
El robot se puede cargar de dos maneras:
- En la estación base, bien de forma manual o automáticamente durante el uso.
- Conectando el robot directamente a la red eléctrica.
Nota: Cuando la batería recargable está totalmente cargada, el robot puede limpiar durante 100 minutos.
Carga de la estación base
1 Coloque el robot en la estación base con esta enchufada.
2 Pulse el interruptor de encendido para encender el robot.
3 El indicador de batería de la pantalla de la estación base y el piloto del botón de encendido/apagado del robot empiezan a parpadear.
Nota: Debido a que es la primera vez que carga el robot, la pantalla del mismo mostrará el indicador de inicio.
4 Cuando la batería recargable está totalmente cargada, el indicador de batería de la pantalla de la estación base y el piloto del botón de encendido/apagado del robot dejan de parpadear.
Carga automática durante el uso
1 Cuando el robot haya terminado de limpiar y cuando solo quede el 15 % de la energía de la batería, volverá automáticamente a la estación base para recargarse. Cuando el robot vuelva a la estación base, el piloto del botón de encendido/apagado parpadeará.
2 Cuando el robot está colocado correctamente en la estación base, el indicador de batería de la pantalla de la estación base empieza a parpadear.
3 Cuando la batería recargable está totalmente cargada, el indicador de batería de la pantalla de la estación base y el piloto del botón de encendido/apagado del robot dejan de parpadear.
Nota: El robot solo vuelve a la estación base automáticamente si ha empezado a limpiar desde esta.
Carga directa desde la red eléctrica
1 Inserte la clavija pequeña del adaptador en la toma del robot (1). Inserte el adaptador en una toma de corriente (2).
2 Pulse el interruptor de encendido para encender el robot.
3 Cuando el robot está conectado correctamente a la red eléctrica, el piloto de encendido/apagado de este empieza a parpadear. Esto indica que la batería recargable se está cargando.
4 Cuando la batería recargable está totalmente cargada, el piloto del botón de encendido/apagado del robot deja de parpadear.
Preparación de la habitación para un ciclo de limpieza
- Antes de iniciar un ciclo de limpieza en el robot, asegúrese de retirar todos los objetos sueltos o frágiles del suelo.
Uso del robot

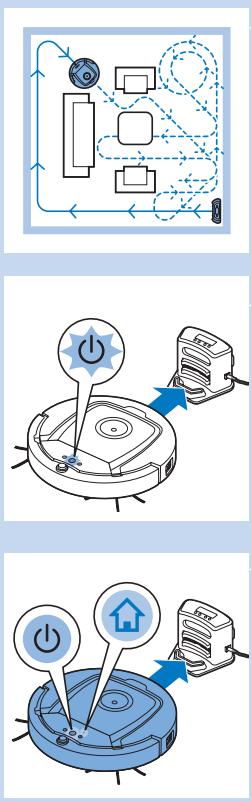

Inicio y parada
1 Pulse el botón de encendido/apagado. El piloto del botón de encendido/apagado se ilumina y el robot empieza a limpiar.
- Puede pulsar el botón de encendido/apagado en el robot.
- También puede pulsar el botón de encendido/apagado en el mando a distancia o el puntero (modelo FC8820).
2 A menos que pulse uno de los botones de modo, el robot seguirá limpiando en el modo de limpieza automática hasta que se agote la batería. En el modo de limpieza automática, el robot sigue secuencias repetidas de movimientos en z, aleatorios, de seguimiento de la pared y en espiral. Para obtener más información sobre los modos de limpieza, consulte la sección “Modos de limpieza”.
3 Cuando la batería se está agotando, el piloto del botón de encendido/apagado empieza a parpadear y el robot vuelve a la estación base para cargarse.
4 También puede pulsar el botón de encendido/apagado para interrumpir o detener el ciclo de limpieza. Si pulsa el botón de encendido/apagado de nuevo y queda suficiente energía en la batería recargable, el robot seguirá limpiando en el modo de limpieza automática.
5 También puede hacer que el robot vuelva a la estación base antes de que se agote la batería recargable pulsando el botón de base en el mando a distancia o el puntero (modelo FC8820). El indicador de base de la pantalla del robot se ilumina y el robot vuelve a la estación base.
Nota: Si no ha iniciado el robot desde la estación base, no volverá a esta automáticamente cuando la batería recargable se agote. Si queda suficiente energía en la batería recargable, puede pulsar el botón de base para hacer que el robot vuelva a la estación base. Si la batería recargable está totalmente agotada, deberá colocar el robot en la estación base manualmente.
Modos de limpieza
Además del modo de limpieza automática, este robot cuenta con cuatro modos de limpieza individuales que se pueden activar pulsando el botón correspondiente.
Modo de patrón en z
- En el modo de patrón en z, el robot limpia realizando bucles en forma de z por la habitación para limpiar zonas grandes.
Modo aleatorio
- En este modo, el robot limpia la habitación con un patrón mixto de movimientos rectos y entrecruzados.
Modo de seguimiento de la pared
- En este modo, el robot sigue las paredes de la habitación para limpiar mejor la zona que hay a lo largo de las paredes.
Modo en espiral
- En este modo, el robot realiza un movimiento en espiral con el ventilador a velocidad turbo para limpiar en profundidad una zona sucia.
Conducción manual
1 Utilice los botones de flecha que hay encima y debajo y a la izquierda y derecha del botón de encendido/apagado del mando a distancia para dirigir el robot por la habitación.
Nota: No pulse la flecha hacia abajo cuando el robot esté cerca de una diferencia de altura o unas escaleras.
Uso de los botones de tiempo de limpieza
- Pulse el botón de tiempo de limpieza máximo para que el robot limpie en el modo de limpieza automática hasta que se agote la batería recargable. Cuando el robot haya terminado de limpiar, volverá automáticamente a la estación base si se inició desde la misma. Si el robot se inició desde otro punto de la habitación, pulse el botón de base para enviarlo de vuelta a la estación base.
- Con los otros botones de tiempo de limpieza puede hacer que el robot funciones durante 60, 45 y 30 minutos respectivamente. Cuando transcurre el tiempo de limpieza, el robot vuelve automáticamente a la estación base siempre que se iniciara desde la misma. Si el robot se inició desde otro punto de la habitación, pulse el botón de base para enviarlo de vuelta a la estación base.
Uso de los programas de limpieza
Ajuste de la hora del reloj y el día
Si desea utilizar programas de limpieza, primero debe ajustar la hora del reloj y el día de la semana en la pantalla de la estación base. Para consultar las imágenes que pertenecen a los pasos siguientes, consulte las páginas desplegables de la parte posterior:
1 Pulse el botón de ajuste. El indicador de modo de ajuste y el indicador de hora del reloj empiezan a parpadear.
2 Pulse el botón de selección una vez. La indicación de hora empieza a parpadear.
3 Utilice los botones + y - del mando a distancia para ajustar la hora. La hora establecida aparecerá en la pantalla.
4 Pulse el botón de selección para confirmar el ajuste de la hora. La indicación de minutos empieza a parpadear.
5 Utilice los botones + y - del mando a distancia para ajustar los minutos. Los minutos establecidos aparecerán en la pantalla.
6 Pulse el botón de selección para confirmar el ajuste de los minutos. La indicación “Su” (Do) de Sunday (Domingo) empieza a parpadear.

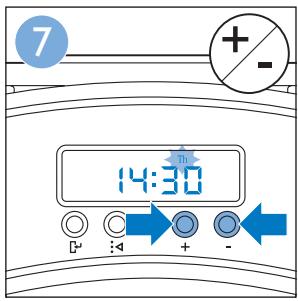

7 Utilice los botones + y - del mando a distancia para ajustar el día de la semana actual.

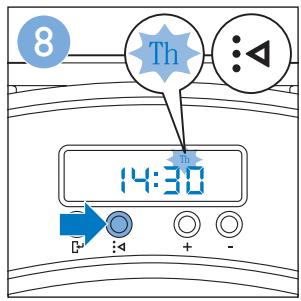

8 Pulse el botón de selección para confirmar el día de la semana.

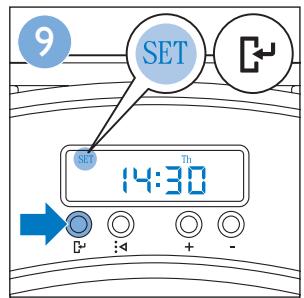

9 Pulse el botón de ajuste para confirmar la configuración de la hora del reloj y el día de la semana. El indicador de modo de ajuste y el indicador de hora del reloj dejan de parpadear y se iluminan de forma permanente.
Programación de los tiempos de limpieza

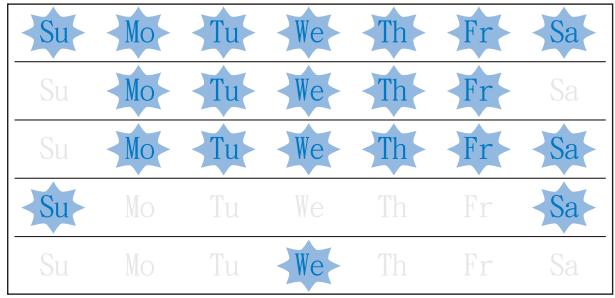

Si ha ajustado la hora y el día de la semana en la pantalla de la estación base, puede programar tiempos de limpieza para el robot. Para consultar las imágenes que pertenecen a los pasos siguientes, consulte las páginas desplegables de la parte posterior. Las opciones de programación disponibles son las siguientes:
| Programación | Indicación en la pantalla |
| Limpieza diaria | Todas las indicaciones encendidas |
| Limpieza los días entre semana | Indicaciones Mo (Lu) y Fr (Vie) encendidas |
| Limpieza durante 2 días consecutivos | Indicaciones de 2 días encendidas, por ejemplo, Fr (Vie) y Sa (Sá) |
| Limpieza 1 día de la semana | Indicación del día seleccionado encendida |
1 Pulse el botón de ajuste. El indicador de modo de ajuste y el indicador de programa de limpieza empiezan a parpadear.
2 Pulse el botón de selección una vez. La indicación de hora empieza a parpadear.
3 Utilice los botones + y - del mando a distancia para ajustar la hora. La hora establecida aparecerá en la pantalla.
4 Pulse el botón de selección para confirmar el ajuste de la hora. La indicación de minutos empieza a parpadear.
5 Utilice los botones + y - del mando a distancia para ajustar los minutos. Los minutos establecidos aparecerán en la pantalla.
6 Pulse el botón de selección para confirmar el ajuste de los minutos. La indicación “Su” (Do) de Sunday (Domingo) empieza a parpadear.
7 Utilice los botones + y - del mando a distancia para alternar entre los programas de limpieza (consulte la tabla anterior para conocer las opciones de programación disponibles).
8 Pulse el botón de selección para confirmar el programa seleccionado.
9 Pulse el botón de ajuste para confirmar la programación. El indicador de modo de ajuste y el indicador de programa de limpieza dejan de parpadear y se iluminan de forma permanente.
10 Cuando ajusta un programa de limpieza, la pantalla muestra el indicador de programa de limpieza y el día o los días seleccionados. Si deja el robot en modo de espera y su batería recargable está totalmente cargada, empezará a limpiar a la hora programada el día o los días programados.
Botones de velocidad del ventilador
Puede utilizar los botones de velocidad del ventilador para aumentar la velocidad del ventilador a turbo o apagar el ventilador. El ajuste predeterminado es velocidad del ventilador normal.
1 La velocidad del ventilador turbo aumenta la potencia de succión del robot.
2 Puede apagar el ventilador pulsando este botón.
3 Pulse este botón para activar la velocidad del ventilador normal.
Respuesta a palmada
- Cuando todos los iconos de la pantalla parpadean, el robot funciona de forma incorrecta. Para que los iconos dejen de parpadear y ver cuál es el problema, dé una palmada con las manos. De esta forma aparece un código de error en la pantalla. Consulte el capítulo “Códigos de error” para ver una explicación de lo que significan estos códigos de error.
Uso del accesorio para toallitas secas
El accesorio para toallitas secas es una función que le permite limpiar suelos duros con toallitas secas.
Preparación del accesorio para toallitas secas para su uso
1 Ponga el robot boca abajo y colóquelo en el suelo o en una mesa.
2 Coloque la toallita seca sobre una mesa y ponga el accesorio para toallitas secas sobre la toallita con los salientes de fijación hacia usted.
3 Pliegue los extremos de la toallita seca alrededor del accesorio para toallitas secas y fije la toallita seca sobre el accesorio presionando los bloques de fijación hacia el interior de los huecos.
4 Inserte el saliente de fijación del accesorio para toallitas secas en la abertura que hay justo detrás de la rueda en un lado del robot y presione hasta que oiga que encaja en su lugar con un clic. A continuación, repita estas acciones en el otro lado.
5 Gire el robot y colóquelo en el suelo sobre sus ruedas con el accesorio para toallitas secas tocando el suelo.
Uso del robot con el accesorio para toallitas secas
Cuando el accesorio para toallitas secas está colocado, puede utilizar el robot en cualquier modo y en todos los suelos duros. No utilice el accesorio para toallitas secas en alfombras ni moquetas.
Extracción del accesorio para toallitas secas
Retire el accesorio para toallitas secas en cuanto termine de limpiar el suelo.
1 Ponga el robot boca abajo y colóquelo en el suelo o en una mesa.
2 Presione un extremo del accesorio para toallitas secas hacia la rueda del otro lado del robot para liberarlo. A continuación, tire del accesorio para extraerlo del robot.
Uso del puntero (modelo FC8820)
Carga del puntero
El puntero tiene una batería recargable que se puede cargar mediante el cable USB suministrado.
1 Inserte el conector micro USB en la toma de la parte inferior del puntero.
2 Inserte el conector USB en un cargador USB o un puerto USB de su ordenador portátil.
3 El piloto de carga del puntero se ilumina de forma permanente. La carga tarda 30 minutos. Cuando el piloto de carga se apaga, la batería recargable está totalmente cargada.
Direccionamiento del robot con el puntero
- Si mantiene pulsado el botón del puntero, este emite un haz de luz infrarroja. Con este haz puede arrastrar el robot en una dirección concreta. Siempre que mantenga el botón pulsado y siga apuntando en la dirección en la que desea que se mueva el robot, este seguirá moviéndose en dicha dirección. Cuando suelte el botón del puntero, el robot empezará a limpiar en el modo de limpieza automática.
- Con el puntero, puede enviar el robot a una zona específica de la habitación para limpiarla más en profundidad.
Uso de la unidad de pared virtual (modelo FC8820)
Colocación de las pilas en la unidad de pared virtual
La unidad de pared virtual funciona con cuatro pilas AA.
1 Presione las dos pestañas de liberación de la parte inferior de la cubierta posterior (1) y deslice la cubierta posterior hacia arriba hasta sacarla de la unidad de pared virtual (2).
2 Utilice cuatro pilas AA nuevas e insértelas en el compartimento de las pilas de la unidad de pared virtual.
Nota: Asegúrese de que los polos + y - de las pilas estén en la posición correcta.
3 Deslice la cubierta posterior de nuevo sobre la unidad de pared virtual.
Colocación de la unidad de pared virtual para detener el robot
Puede utilizar la unidad de pared virtual para evitar que el robot entre en una habitación o zona en la que no desea que lo haga.
1 Coloque la unidad en un punto más allá del cual no desea que el robot entre, por ejemplo, cerca de una puerta abierta de una habitación que está fuera de los límites del robot o en la parte superior de unas escaleras.
2 Encienda la unidad de pared virtual con el botón de encendido/apagado de la parte superior de la misma.
3 Encienda el robot para que ejecute un ciclo de limpieza normal.
4 Cuando el robot se acerca demasiado a la unidad de pared virtual, el piloto de la unidad de pared virtual empieza a parpadear y esta emite un haz de luz infrarroja. Este haz de luz infrarroja hace que el robot cambie su curso y se aleje de la unidad de pared virtual.
Limpieza y mantenimiento
Vaciado y limpieza del depósito del polvo
Vacíe y limpie el depósito del polvo cuando se ilumine el icono de depósito del polvo lleno de la pantalla del robot.
1 Retire la cubierta superior.
Nota: Asegúrese de que el interruptor de encendido esté en la posición de apagado.
2 Tire hacia arriba del asa de la tapa del depósito del polvo y levante el depósito del polvo hasta extraerlo de su compartimento.
Nota: Cuando quite o vuelva a introducir el depósito del polvo, tenga cuidado de no dañar las cuchillas del ventilador del motor.
3 Levante con cuidado la tapa del depósito del polvo y saque el filtro.
4 Sacuda el depósito del polvo sobre un cubo de basura para vaciarlo. Limpie el filtro y el interior del depósito del polvo con un paño o un cepillo de dientes de cerdas suaves. Limpie también la abertura de succión de la parte inferior del depósito del polvo.
Precaución: No limpie el depósito del polvo y el filtro con agua ni en el lavavajillas.
5 Vuelva a colocar el filtro en el depósito del polvo. A continuación, coloque la tapa sobre el depósito del polvo.
6 Vuelva a introducir el depósito del polvo en su compartimento y coloque la cubierta superior de nuevo sobre el robot.
Precaución: Asegúrese siempre de que el filtro está colocado en el interior del depósito del polvo. Si utiliza el robot sin el filtro dentro del depósito del polvo, el motor resultará dañado.
Limpieza de los sensores, las ruedas y los cepillos laterales
Para mantener un rendimiento de limpieza adecuado, debe limpiar los sensores de interrupción, las ruedas y los cepillos laterales de vez en cuando.
1 Asegúrese de que el interruptor de encendido esté en la posición de apagado.
2 Coloque el robot boca abajo sobre una superficie plana.
3 Utilice un cepillo de cerdas suaves (por ejemplo, un cepillo de dientes) para eliminar el polvo y las pelusas de los sensores de interrupción. Compruebe también si hay suciedad o pelusas que obstruyen la abertura de succión.
Nota: Es importante limpiar los sensores de interrupción regularmente. Si los sensores de interrupción están sucios, el robot puede fallar al detectar las diferencias de altura.
4 Utilice un cepillo de cerdas suaves (por ejemplo, un cepillo de dientes) para eliminar el polvo o las pelusas de la rueda delantera y las ruedas laterales.
5 Para limpiar los cepillos laterales, sujételos por las cerdas y tire para extraerlos de sus ejes.
6 Elimine las pelusas, pelos o hilos del eje y el cepillo lateral con un cepillo suave (por ejemplo, un cepillo de dientes) o un trapo.
7 Compruebe los cepillos laterales y la parte inferior del robot para ver si hay objetos afilados que pueden dañar el suelo.
Sustitución
Puede solicitar piezas de repuesto y accesorios en
www.shop.philips.com/service o en su distribuidor de Philips.
También puede ponerse en contacto con el Servicio de Atención al Cliente de Philips en su país.
Sustitución del filtro
Sustituya el filtro si está muy sucio o dañado. Puede solicitar un nuevo filtro con el número de pedido CP0109. Consulte “Vaciado y limpieza del depósito del polvo” en el capítulo “Limpieza y mantenimiento” para obtener instrucciones sobre cómo retirar el filtro usado del depósito del polvo y colocar un nuevo filtro en el mismo.
Sustitución de los cepillos laterales
Sustituya los cepillos laterales después de un tiempo para garantizar unos resultados de limpieza correctos.
Nota: Sustituya siempre los cepillos laterales cuando note signos de desgaste o daños. También es recomendable que sustituya ambos al mismo tiempo. Puede solicitar un juego de cepillos laterales de repuesto con el número de pedido CP0107.
1 Asegúrese de que el interruptor de encendido esté en la posición de apagado.
2 Para sustituir los cepillos laterales, sujete los cepillos laterales usados por las cerdas y tire para extraerlos de sus ejes.
3 Presiones los nuevos cepillos laterales sobre los ejes.
Sustitución de la batería recargable
Sustituya la batería recargable cuando ya no pueda recargarla o cuando se quede sin energía rápidamente. Puede solicitar una nueva batería recargable con el número de pedido CP0113 para el modelo FC8820 y el número de pedido CP0112 para el modelo FC8810.
1 Deje que el robot funcione hasta que la batería recargable esté vacía para asegurarse de que la batería recargable está completamente descargada antes de quitarla y desecharla.
2 Presione y deslice la cubierta de la cavidad de la batería hasta extraerla del robot y saque la batería recargable usada.
3 Coloque la nueva batería recargable en la cavidad de la batería y deslice la cubierta de la cavidad de la batería de nuevo sobre el robot.
Sustitución de la pila del mando a distancia
El mando a distancia funciona con una pila CR2025 con forma de moneda. Sustituya la pila cuando el robot deje de responder cuando al pulsar los botones del mando a distancia.
1 Sostenga el mando a distancia boca abajo. Presione el botón de liberación del soporte de la pila y, al mismo tiempo, deslice el soporte de la pila fuera del mando a distancia.
2 Retire la pila vacía del soporte de la pila y coloque una pila nueva en el mismo. A continuación, deslice el soporte de la pila de nuevo en el interior del mando a distancia.
Solicitud de nuevas toallitas secas
Puede solicitar nuevas toallitas secas con el número de pedido CP0123.
Guía de resolución de problemas
En este capítulo se resumen los problemas más frecuentes que pueden surgir con este aparato. Si no puede resolver el problema con la siguiente información, visite www.philips.com/support para consultar una lista de preguntas más frecuentes o póngase en contacto con el Servicio de Atención al Cliente en su país.
| Problema | Causa | Solución |
| El robot no empieza a limpiar cuando pulso el botón de encendido/apagado. | La batería recargable está descargada. | Cargue la batería recargable (consulte el capítulo “Preparación para su uso”). |
| La clavija pequeña sigue insertada en la toma del robot. | El robot no funciona conectado a la red. Solo funciona con la batería recargable. Por lo tanto, desconecte siempre el adaptador del robot y de la red antes de utilizarlo. | |
| E1 aparece en la pantalla. | Una o ambas ruedas se han atascado. | Coloque el interruptor de encendido/apagado en la posición de apagado. Quite las pelusas, pelos o hilos que estén atrapados alrededor de la suspensión de las ruedas. |
| Uno o ambos cepillos laterales se han atascado. | Limpie los cepillos laterales (consulte el capítulo “Limpieza y mantenimiento”). | |
| E2 aparece en la pantalla. | La cubierta superior no está colocada o no se ha cerrado correctamente. | Cuando la cubierta superior no está colocada o no se ha cerrado correctamente, el robot no funciona. Coloque la cubierta superior en el robot correctamente. |
| E3 aparece en la pantalla. | El paragolpes se ha atascado. | Pulse el botón de encendido/apagado para detener el robot. Levante el robot para que el paragolpes se libere. |
| E4 aparece en la pantalla. | El robot se ha levantado durante la limpieza. | Pulse el botón de encendido/apagado para detener el robot. A continuación, pulse de nuevo el botón de encendido/apagado para que el robot reanude la limpieza con normalidad. |
| E5 aparece en la pantalla. | El robot está limpiando una superficie negra u oscura, lo cual activa los sensores de interrupción. Esto provoca que el robot se mueva con un patrón inusual. | Pulse el botón de encendido/apagado y, a continuación, mueva el robot a una zona del suelo más clara. Si el problema persiste en suelos con colores más claros, visite www.philips.com/support o póngase en contacto con el Servicio de Atención al Cliente de su país. |
| El robot está limpiando un suelo que refleja intensamente la luz del sol. Esto activa los sensores de interrupción y provoca que el robot se mueva con un patrón inusual. | Cierre las cortinas para impedir que la luz del sol entre en la habitación. | |
| E6 aparece en la pantalla. | La batería recargable no se ha insertado correctamente. | Consulte el capítulo “Antes de utilizarlo por primera vez” para obtener instrucciones sobre cómo insertar la batería recargable. |
| El interruptor de encendido está en la posición de apagado mientras el robot se encuentra en la estación base. | Coloque el interruptor de encendido en la posición de encendido. | |
| El robot no limpia correctamente. | Las cerdas de uno o ambos cepillos laterales están dobladas o torcidas. | Sumerja el cepillo o los cepillos en agua caliente durante un rato. Si las cerdas no recuperan su forma adecuada, sustituya los cepillos laterales. Consulte el capítulo “Sustitución” para obtener instrucciones sobre cómo sustituir los cepillos laterales. |
| El filtro del depósito del polvo está sucio. | Limpie el filtro del depósito del polvo con un paño o un cepillo de dientes de cerdas suaves. | |
| Si el cepillado no ayuda a limpiar el filtro, sustituya el filtro por uno nuevo (consulte el capítulo “Sustitución”). | ||
| La abertura de succión de la parte inferior del depósito del polvo está obstruida. | Limpie la abertura de succión (consulte el capítulo “Limpieza y mantenimiento”). | |
| La rueda delantera está atascada con pelos u otra suciedad. | Limpie la rueda delantera (consulte el capítulo “Limpieza y mantenimiento”). | |
| La batería no se puede cargar más o se agota con mucha rapidez. | La batería recargable ha llegado al final de su vida útil. | Sustituya la batería recargable (consulte el capítulo “Sustitución”). |
| La pila del mando a distancia se agota demasiado rápido. | Puede que no haya introducido el tipo de pila correcto. | Para que el mando a distancia, necesita una pila CR2025 con forma de moneda. Si el problema continúa, visite www.philips.com/support o póngase en contacto con el Servicio de Atención al Cliente de Philips de su país. |
Códigos de error
| Código de error | Posible causa | Solución |
| E1 | Ruedas atascadas | Retire el robot del obstáculo y pulse el botón de encendido/apagado para reanudar la limpieza. |
| E2 | Cubierta superior o depósito del polvo mal colocados | Coloque el depósito del polvo en el interior y la cubierta superior sobre el robot de forma correcta. El código de error desaparece de la pantalla automáticamente. |
| E3 | Paragolpes atascado | Retire el robot del obstáculo. El código de error desaparece de la pantalla automáticamente. |
| E4 | Robot levantado del suelo | Coloque el robot de nuevo sobre el suelo para que el código de error desaparezca. |
| E5 | Color del suelo demasiado oscuro | Coloque el robot en una zona más clara del suelo. Limpie los sensores de interrupción. |
| E6 | Batería no insertada correctamente | Consulte las instrucciones de la sección “Inserción de la batería recargable en el robot” del capítulo “Antes de utilizarlo por primera vez”. |
| Error de carga | Compruebe que el interruptor de encendido está en la posición de encendido cuando el robot se encuentra en la estación base. |
Introduction
Carregar directamente na corrente eléctrica
Modo de seguimento de paredes
