POWERLINE 4 - Carregador de pilhas ZEROWATT - Manual de utilização gratuito

Tipo de produto	Carregador de pilhas inteligente
Marca	ZEROWATT
Modelo	POWERLINE 4
Tecnologia Zero Watt	Desligamento automático completo da rede após carga
Tipos de pilhas recarregáveis	NiMH, NiCd (formatos AA/LR6 e AAA/LR3)
Número de pilhas simultâneas	1 a 4
Corrente de carga	800 mA (AA e AAA)
Proteção contra inversão de polaridade	Sim
Proteção contra sobrecarga	Detecção -ΔV, 0ΔV, timer de segurança
Carga de manutenção	Sim (1 h na rede, contínuo no carro)
Detecção de pilhas defeituosas/não recarregáveis	Sim (LED piscando rápido)
Indicadores LED por canal	Verde piscando lento (carga), verde fixo (carregado), verde rápido (defeito), apagado (sem bateria)
Alimentação de rede	100-240 V AC, 50/60 Hz
Alimentação veicular	12 V CC (isqueiro)
Adaptadores de rede fornecidos	4 tipos (A, B, C, D)
Botão de partida	Sim (pressão 2 s na rede)
Garantia	3 anos
Manutenção	Desconectar e limpar com um pano seco
Segurança	Não abrir, proteger da água e umidade
Acessórios incluídos	Cabo isqueiro, adaptadores de rede

Perguntas frequentes - POWERLINE 4 ZEROWATT

Que tipos de pilhas posso carregar com o POWERLINE 4?

Este carregador foi projetado para acumuladores NiMH e NiCd recarregáveis nos formatos AA (LR6) e AAA (LR3). Não tente carregar pilhas alcalinas ou outros tipos não recarregáveis, risco de explosão.

Quantas pilhas posso carregar ao mesmo tempo?

Você pode carregar de 1 a 4 acumuladores simultaneamente. Cada canal é independente, não é necessário inseri-los todos ao mesmo tempo.

Como iniciar a carga na rede elétrica?

Após inserir os acumuladores, pressione o botão START por aproximadamente 2 segundos. O LED verde piscando lentamente indica que a carga começou.

O que significa o LED verde piscando lentamente?

Um LED verde piscando lentamente (cerca de 2 segundos aceso, 2 segundos apagado) significa que o acumulador correspondente está em carga.

O que fazer se o LED piscar rapidamente?

Um piscar rápido (1 segundo aceso, 1 segundo apagado) indica um defeito: o acumulador está defeituoso ou você inseriu uma pilha não recarregável. Remova-o e verifique seu tipo.

Posso deixar o carregador ligado permanentemente?

Sim, graças à tecnologia Zero Watt, o carregador desliga-se automática e completamente da rede uma hora após o fim da carga, não consumindo energia em espera.

Como usar o carregador no carro?

Conecte o adaptador isqueiro fornecido ao carregador e insira-o na tomada de 12 V do seu carro. A carga inicia automaticamente após a inserção dos acumuladores. Certifique-se de que a tomada funciona (alguns veículos exigem a chave na ignição).

Qual é a garantia do POWERLINE 4?

O carregador tem garantia de 3 anos pelo fabricante. A garantia não cobre mau uso ou vazamentos devido a acumuladores de baixa qualidade.

Como limpar o carregador?

Antes de qualquer limpeza, desconecte o carregador da tomada. Use um pano limpo e seco para limpar o gabinete e os contatos. Não use água ou produtos líquidos.

Posso carregar pilhas alcalinas com este carregador?

Não, absolutamente não. Tentar carregar pilhas alcalinas ou outras pilhas não recarregáveis apresenta risco de explosão. O carregador detectará pilhas inadequadas e indicará um defeito com piscar rápido.

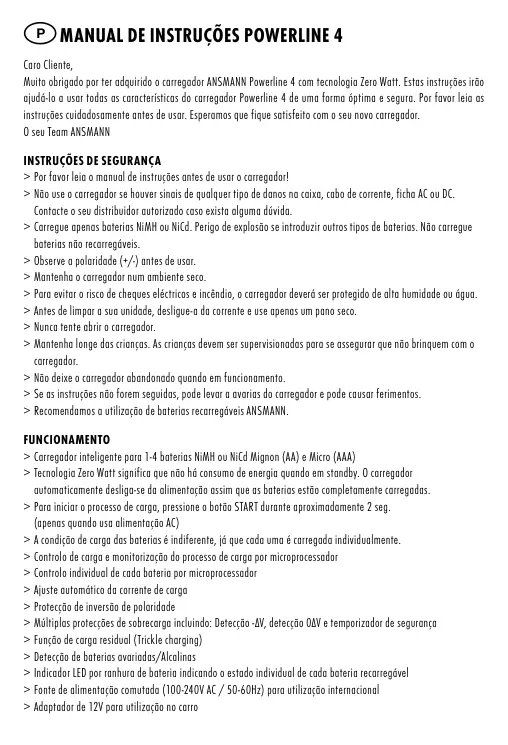

MANUAL DE UTILIZADOR POWERLINE 4 ZEROWATT

IL QUADRO DI FUNZIONAMENTO DEL CARICABATTERIE

Muito obrigado por ter adquirido o carregador ANSMANN Powerline 4 com tecnologia Zero Watt. Estas instruções irão ajudá-lo a usar todas as características do carregador Powerline 4 de uma forma óptima e segura. Por favor leia as instruções cuidadosamente antes de usar. Esperamos que fique satisfeito com o seu novo carregador.

O seu Team ANSMANN

INSTRUÇÕES DE SEGURANÇA

Por favor leia o manual de instruções antes de usar o carregador!
Não use o carregador se houver sinais de qualquer tipo de danos na caixa, cabo de corrente, ficha AC ou DC. Contacte o seu distribuidor autorizado caso exista alguma dúvida.
Carregue apenas baterias NiMH ou NiCd. Perigo de explosão se introduzir outros tipos de baterias. Não carregue baterias não recarregáveis.
Observe a polaridade (+/-) antes de usar.
Mantenha o carregador num ambiente seco.
Para evitar o risco de cheques eléctricos e incêndio, o carregador deverá ser protegido de alta humidade ou água.
Antes de limpar a sua unidade, desligue-a da corrente e use apenas um pano seco.
Nunca tente abrir o carregador.
Mantenha longe das crianças. As crianças devem ser supervisionadas para se assegurar que não brinquem com o carregador.
Não deixe o carregador abandonado quando em funcionamento.
Se as instruções não forem seguidas, pode levar a avarias do carregador e pode causar ferimentos.
Recomendamos a utilização de baterias recarregáveis ANSMANN.

FUNCIONAMENTO

Carregador inteligente para 1-4 baterias NiMH ou NiCd Mignon (AA) e Micro (AAA)
Tecnologia Zero Watt significa que não há consumo de energia quando em standby. O carregador automaticamente desliga-se da alimentação assim que as baterias estão completamente carregadas.
Para iniciar o processo de carga, pressione o botão START durante aproximadamente 2 seg. (apenas quando usa alimentação AC)
A condição de carga das baterias é indiferente, já que cada uma é carregada individualmente.
Controlo de carga e monitorização do processo de carga por microprocessador
Controlo individual de cada bateria por microprocessador
Ajuste automático da corrente de carga
Protecção de inversão de polaridade
Múltiplas protecções de sobrecarga incluindo: Detecção -ΔV, detecção OΔV e temporizador de segurança
Função de carga residual (Trickle charging)
Detecção de baterias avariadas/Alcalinas
Indicador LED por ranhura de bateria indicando o estado individual de cada bateria recarregável
Fonte de alimentação comutada (100-240V AC / 50-60Hz) para utilização internacional
Adaptador de 12V para utilização no carro

OPERANDO (ver diagrama)

Usando o carregador numa tomada de corrente: Introduza a fichao de entrada incluída [1] (dependendo do país de utilização). Existem 4 fichas diferentes, A, B, C ou D, que ligam aos contactos primários [2] pressionando a ficha até à posição STOP [3]. Assegure-se que a ficha faz um „clic“ ao encaixar. Para libertar a ficha, pressione o botão [4] (com uma esferográfica por ex.) e puxe a ficha para trás.

Usando o carregador num veículo: Ligue a ficha DC [5] do adaptador de 12V à entrada DC do carregador [6]. Ligue a ficha [7] à tomada de isqueiro da sua viatura (12V DC). Assegure-se que a alimentação da tomada de isqueiro está ligada. Alguns carros necessitam ter a ignição ligada.

Processo de carga: Introduza 1-4 baterias NiMH ou NiCd dos tamanhos Mignon (AA) ou Micro (AAA) correspondendo ao símbolo na ranhura do carregador. Se o carregador estiver ligado a uma tomada AC, pressione o botão START por cerca de 2 segundos para iniciar o processo de carga. Se o carregador for ligado numa viatura, o processo de carga inicia-se automaticamente assim que introduz as baterias recarregáveis. O estado de carga de cada uma das baterias é indicado por um LED (ver INDICADORES LED) por ranhura de carga. As baterias não terão que ser introduzidas simultaneamente, já que o processo de carga é completamente independente. É normal que as baterias aqueçam durante a carga. Assim que a carga está completa, o carregador comuta automaticamente para a carga residual (trickle charge).

Quando o carregador funciona com alimentação AC (100-240V AC), a carga residual para todas as baterias introduzidas desliga-se automaticamente ao fim de 1 hora da última bateria ter ficado carregada. O carregador automaticamente desliga-se da corrente, através da tecnologia inteligente Zero Watt. Não consome qualquer energia mesmo com a ficha ligada à tomada.

Quando funcionar com o carregador no automóvel (12V DC), não há necessidade deste corte automático. A carga residual continua até que as baterias sejam removidas ou que desligue a ficha do isqueiro.

INDICADORES LED

LED verde pisca lentamente (2 seg. on / 2 seg. off): baterias estão a carregar
LED verde aceso continuamente: baterias carregadas, trickle charging
LED verde pisca rapidamente (1 seg. on / 1 seg. off): não carrega; bateria defeituosa ou bateria não recarregável
Todos os LED's desligados: carregador desligado ou sem baterias introduzidas

COMENTÁRIOS AMBIENTAIS

Não coloque o carregador no lixo doméstico. Por favor entregue-o ao seu revendedor autorizado ou no ponto de reciclagem mais perto. Recicle todos os materiais da embalagem para o bem do ambiente. As baterias não deverão ser colocadas no lixo. Leve-as a um ponto de reciclagem ou a uma loja apropriada.

CUIDADOS E MANUTENÇÃO

Para se assegurar que o carregador funciona na perfeição, por favor mantenha os contactos metálicos dos slots das baterias livres de pó e contaminação. Para limpar a unidade, desligue-a sempre da tomada e use um pano seco.

DADOS TÉCNICOS

Entrada: 100-240V AC / 50-60Hz

12V DC

Correntes de carga: 800mA Mignon AA / Micro AAA

AVISO

Detalhes técnicos sujeitos a alteração sem aviso prévio.

A ANSMANN rejeita qualquer responsabilidade por directa, indirecta, acidental ou outra queixa ou consequencial dano originado pelo uso deste carregador e informação dada neste manual.

GARANTIA

Este carregador tem 3 anos de garantia. Não se aplica por uso de pilhas de fraca qualidade colocadas no carregador.

Detalhes técnicos sujeitos a alteração sem aviso prévio. Não aceitamos responsabilidade por erros tipográficos ou omissões. 02/2009
