Tipo de produto	Câmera fotográfica com lentes intercambiáveis (montagem A)
Dimensões (L × A × P)	124,4 × 92 × 84,7 mm
Peso	Aproximadamente 506 g (com bateria e cartão de memória)
Sensor de imagem	CMOS 23,5 × 15,6 mm (APS-C), 16,1 megapixels efetivos
Visor	Eletrônico, 1,44 milhão de pontos, cobertura 100%
Tela LCD	2,7 polegadas (6,9 cm), 230.400 pontos, tipo TFT Clear Photo
Faixa de sensibilidade ISO	Fotos: ISO 100 – 16.000; Vídeos: ISO 100 – 3.200
Obturador	Plano focal eletrônico, 1/4000 s a 30 s, sincronismo flash 1/160 s
Estabilização de imagem	SteadyShot por deslocamento do sensor (fotos) / eletrônica (vídeos)
Flash incorporado	Número guia 10 (ISO 100), reciclagem aproximadamente 3 s
Gravação de vídeo	AVCHD (1080i) e MP4 (1080i), som estéreo
Suporte de armazenamento	Memory Stick PRO Duo, SD/SDHC/SDXC
Conectividade	USB 2.0 Hi-Speed, HDMI mini, entrada de microfone, terminal de controle remoto
Alimentação	Bateria de íon-lítio NP-FW50 (7,2 V, 1080 mAh)
Autonomia da bateria (CIPA)	Aproximadamente 500 fotos (tela LCD) / 450 fotos (visor)
Modos de disparo	Automático inteligente, Automático superior, Seleção de cena, Panorama, Programa, Prioridade de abertura, Prioridade de velocidade, Manual, Ráfaga tele-objetiva, Filme
Disparo contínuo	Até 7 quadros/s (ráfaga tele-objetiva), 5,5 quadros/s (Hi), 2,5 quadros/s (Lo)
Funções principais	Detecção de rostos e sorriso, HDR, Panorama 3D, efeitos de foto, rastreamento de objeto
Software fornecido	Image Data Converter (RAW), PlayMemories Home (organização)
Temperatura de operação	0 °C a 40 °C

Perguntas frequentes - A37 SONY

Como posso recarregar a bateria da minha Sony A37?

Use o carregador BC-VW1 fornecido. Insira a bateria NP-FW50 no carregador e conecte-o em uma tomada elétrica. O indicador CHARGE acende durante a carga e apaga quando termina (aproximadamente 250 minutos).

Quais tipos de cartões de memória são compatíveis com a câmera?

São compatíveis: Memory Stick PRO Duo (PRO-HG Duo) e cartões SD/SDHC/SDXC (classe 4 ou superior para vídeos). MultiMediaCard não são suportados.

Como ajustar a data e a hora na câmera?

Ligue a câmera. O ajuste aparece automaticamente na primeira inicialização. Caso contrário, pressione MENU e vá em 1 → Ajuste data/hora. Use o painel de controle para ajustar.

Posso usar lentes de outras marcas na Sony A37?

Sim, desde que sejam de montagem A (Sony/Minolta). Lentes de montagem E (NEX) não são compatíveis.

Como gravar um vídeo com a câmera?

Pressione o botão MOVIE para iniciar a gravação e novamente para parar. Você pode ajustar a exposição manualmente selecionando o modo Filme no seletor de modo.

O que fazer se a câmera superaquecer durante a gravação de vídeo?

Se o símbolo [I] aparecer, a temperatura interna está muito alta. Pare a gravação, desligue a câmera e deixe-a esfriar por pelo menos 10 minutos. Evite exposição direta ao sol.

Como limpar o sensor de imagem?

A câmera possui uma função anti-poeira que vibra para remover partículas. Para limpeza manual, a Sony recomenda levar a um serviço autorizado. Evite soprar ar comprimido.

Posso usar um tripé com esta câmera?

Sim, o soquete do tripé fica na parte inferior da câmera. Use um tripé com parafuso de menos de 5,5 mm de comprimento para evitar danos ao corpo.

Como exibir imagens em 3D tiradas com a câmera?

Imagens panorâmicas 3D podem ser visualizadas em uma TV 3D compatível. Na câmera, use o modo de visualização para reproduzi-las. Atenção: pode ocorrer fadiga ocular; faça pausas regulares.

Onde posso baixar o manual completo em português?

O manual está disponível gratuitamente em notice-facile.com. Você pode baixá-lo em PDF selecionando o idioma português na página do produto.

MANUAL DE UTILIZADOR A37 SONY

Acesa: Carregando. Apagada: Carga finalizada.

Tempo de carga

Aproximadamente 250 minutos

(Unidades: Imagens)

Capacidad Tamaño	2 GB	4 GB	8 GB	16 GB	32 GB
Estándar	410	820	1650	3350	6700
Fina	295	590	1150	2400	4800
RAW & JPEG	80	160	325	650	1300
RAW	110	220	445	890	1750

[Suporte de entrega]

"Memory Stick PRO Duo", cartão SD

[Terminais de entrada/saída]

USB	miniB, Hi-Speed USB (USB 2.0)
HDMI	Miniclavija HDMI
Terminal de microfono	Miniclavija estéreo de ∅ 3,5 mm
Terminal REMOTE

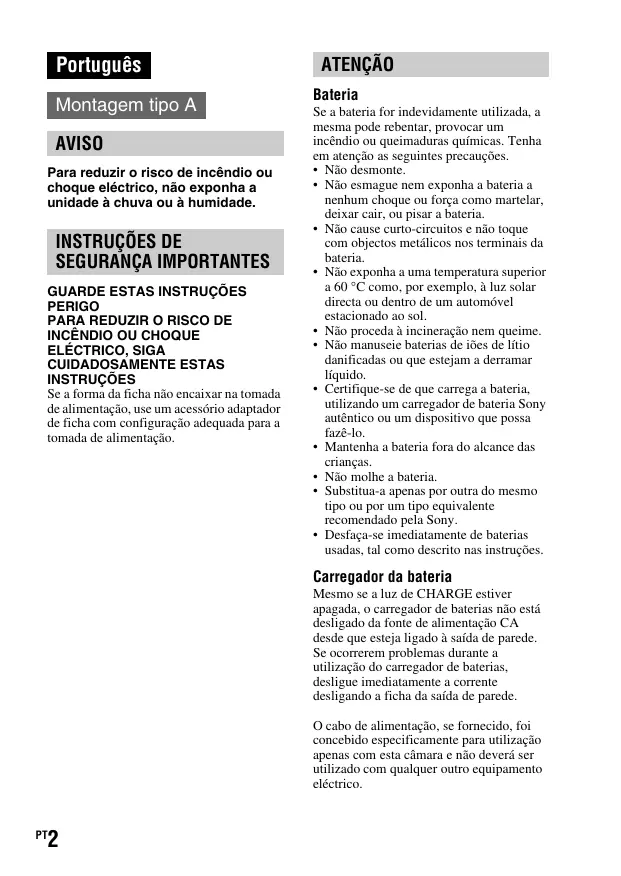

Para reduzir o risco de incêndio ou choque elétrico, não exponha a unidade à chuva ou à umidade.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

GUARDE ESTAS INSTRUÇÕES. PERIGO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, SIGA CUIDADOSAMENTE ESTAS INSTRUÇÕES.

Se a forma da ficha não encaixar na tomada de alimentação, use um acessório adaptador de ficha com configuração adequada para a tomada de alimentação.

ATENÇÃO

Bateria

Se a bateria for indevidamente utilizada, a mesma pode rebentar, provocar um incêndio ou queimaduras químicas. Tenha em atenção as seguintes precauções.

• Não desmonte.
• Não esmague, nem exponha a bateria a nenhum choque ou força como martelar, deixar cair, ou pisar a bateria.
• Não cause curto-circuitos e não toque com objetos metálicos nos terminais da bateria.
• Não exponha a uma temperatura superior a 60°C como, por exemplo, à luz solar direta ou dentro de um automóvel estacionado ao sol.
• Não proceda à incineração nem queime.
• Não manuseie baterias de iões de lítio danificadas ou que estejam a derramar líquido.
• Certifique-se de que carrega a bateria, utilizando um carregador de bateria Sony autêntico ou um dispositivo que possa fazê-lo.
• Mantenha a bateria fora do alcance das crianças.
• Não molhe a bateria.
• Substitua-a apenas por outra do mesmo tipo ou por um tipo equivalente recomendado pela Sony.
• Desfaça-se imediatamente de baterias usadas, tal como descrito nas instruções.

Carregador da bateria

Mesmo se a luz de CHARGE estiver apagada, o carregador de baterias não está desligado da fonte de alimentação CA desde que esteja ligado à saída de parede. Se ocorrerem problemas durante a utilização do carregador de baterias, desligue imediatamente a corrente desligando a ficha da saída de parede.

O cabo de alimentação, se fornecido, foi concebido especialmente para utilização apenas com esta câmera e não deve ser utilizado com qualquer outro equipamento elétrico.

Aviso para os clientes na Europa

Os campos magnéticos em frequências específicas podem influenciar a imagem e o som.

Nota

Se a transferência de dados for interrompida a meio (falhar) devido a interferências eletromagnéticas ou eletricidade estática, reinicie a aplicação ou desligue e volte a ligar o cabo de propagação (USB, etc.) de novo.

Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos e eletrónicos. Assegurando-se que este produto é corretamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a Saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha seletiva de resíduos)

Este símbolo, colocado na pilha ou na sua embalagem, indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados.

Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0.0005% em mercúrio ou 0.004% em chumbo.

Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores.

Assegurando-se que estas pilhas são corretamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a Saúde, que de outra forma poderiam ocorrer pelo mau manuseamento das pilhas. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais.

Se por motivos de segurança, desempenho ou proteção de dados, os produtos necessitarem de uma ligação permanente a uma pilha integrada, esta deverá ser substituída por profissionais qualificados. Acabado o período de vida útil do aparelho, coloque-o no ponto de recolha de produtos elétricos/eletrónicos de forma a garantir o tratamento adequado da bateria integrada.

Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias.

Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Clientes no Brasil

DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas e/ou baterias poderão ser entregues ao estabelecimento comercial ou à rede de assistência técnica autorizada.

Notas sobre a utilização da sua câmera

- Esta câmera tem 2 modos para monitorizar os motivos: o modo de tela LCD, utilizando a tela LCD, e o modo de visor através da utilização do visor. - A imagem gravada pode ser diferente da imagem visualizada antes da gravação.

Notas sobre as funções disponíveis na câmera

• Para verificar se a sua câmera é um equipamento compatível com 1080 60i ou 1080 50i, verifique se existem as seguintes marcas na base da câmera.

Dispositivo compatível com 1080 60i: 60i Dispositivo compatível com 1080 50i: 50i

• Eventualmente, podem ocorrer sintomas de desconforto, tais como cansaço geral ou cansaço durante a visualização de imagens 3D gravadas na sua câmera e visualizadas em monitores compatíveis com visualização 3D. Quando visualiza imagens 3D, recomendamos que faça uma pausa em intervalos regulares. Dado que a necessidade ou a frequência das pausas varia de pessoa para pessoa, por favor defina os seus próprios critérios. No caso de se sentir doente, pare a visualização de imagens 3D e consulte um médico se for necessário. Consulte também o manual de funcionamento do equipamento ligado à câmera ou o software utilizado na câmera. A visão de uma criança é sempre vulnerável (especialmente para crianças com menos de 6 anos de idade). Antes de deixar as crianças verem imagens 3D, por favor consulte um especialista, tal como um médico oftalmologista ou um médico pediatra. Garanta em absoluto que as crianças seguem os cuidados acima mencionados.

Exclusão de compensação pelo conteúdo da gravação

O conteúdo da gravação não pode originar uma compensação se a gravação ou a reprodução não puder ser feita devido a uma avaria da câmera ou do cartão de memória, etc.

Recomendação sobre cópias de segurança

Para reduzir o risco potencial de perda de dados, copie sempre os dados (cópia de segurança) para outros meios de gravação.

Observações sobre o LCD, visor eletrónico, objetiva e sensor de imagem

• O ecrã LCD e o visor eletrónico são fabricados utilizando tecnologia de alta precisão, o que resulta em que mais de 99,99% dos píxeis estejam operacionais para utilização real. Todavia, podem haver alguns pontos negros e/ou pontos brilhantes (brancos, vermelhos, azuis ou verdes) que apareçam constantemente no ecrã LCD e no visor eletrónico. Estes pontos são normais no processo de fabrico e não afetam de modo algum as imagens.
• Segure na câmera pegando no ecrã LCD.
• Não exponha a câmera à luz direta do sol ou dispare voltado para o sol durante muito tempo. O mecanismo interno pode ser danificado. Se a luz solar for focalizada num objeto próximo, pode provocar um incêndio.
• Em local frio, as imagens podem originar um rasto de deslocamento no ecrã. Isto não é uma avaria. Quando ligar a câmara num local frio, o ecrã pode ficar temporariamente escuro. Quando a câmara aquecer, o ecrã voltará a funcionar normalmente.

Observações sobre gravações longas

• Quando continuar a disparar durante muito tempo seguido, a temperatura da câmara eleva-se. Se a temperatura ultrapassar um determinado patamar, a indicação [Iz] é apresentada no ecrã e a câmara desliga-se automaticamente. Se a alimentação for desligada, deixe arrefecer a câmara durante 10 minutos ou mesmo mais tempo para permitir que a temperatura desça para um nível seguro.
• Sob temperaturas ambientes muito elevadas, a temperatura da câmara eleva-se rapidamente.
• Quando a temperatura da câmara sobe, a qualidade de imagem pode deteriorar-se. É recomendado que espere até que a temperatura da câmara estabilize antes de continuar a disparar.
• A superfície exterior do corpo da câmara pode aquecer ligeiramente. Isto não é uma avaria.

Notas sobre a importação de filmes AVCHD para um computador

Quando importar para um computador filmes AVCHD, no caso de computadores Windows, utilize o software "PlayMemories Home" incluído no CD-ROM (fornecido).

Observações sobre a reprodução de filmes noutros equipamentos

• Esta câmara utiliza MPEG-4 AVC/H.264 High Profile para a forma de gravação AVCHD. Os filmes gravados nesta câmara no formato AVCHD não podem ser reproduzidos nos seguintes equipamentos.
• Outros equipamentos, compatíveis com o formato AVCHD, que não suportam High Profile
• Equipamentos incompatíveis com o formato AVCHD. Esta câmera utiliza MPEG-4 AVC/H.264 Main Profile para o formato de gravação MP4. Por esta razão, os filmes gravados com esta câmera no formato MP4 apenas podem ser reproduzidos em equipamentos que suportam MPEG-4 AVC/H.264.
• Discos gravados com qualidade de imagem HD (alta definição) apenas podem ser reproduzidos em equipamentos compatíveis com o formato AVCHD. Leitores ou gravadores de DVD não podem reproduzir discos com qualidade de imagem HD, já que são incompatíveis com o formato AVCHD. Além disso, leitores ou gravadores de DVD podem não ejetar corretamente discos com qualidade de imagem HD.

Aviso sobre direitos de autor

Programas de televisão, filmes, cassetes de vídeo e outros materiais podem estar protegidos pelas leis dos direitos de autor. A gravação não autorizada desses materiais poderá contrariar o disposto nas leis de direitos de autor.

As imagens realizadas neste manual

As fotografias realizadas como exemplos neste manual são imagens reproduzidas e não são fotografadas com esta câmera.

Sobre as informações das características técnicas descritas neste manual

Excetuando a informação descrita neste manual, os dados sobre desempenho e sobre características técnicas são definidos sob as condições indicadas a seguir: a uma temperatura ambiente normal de 25°C e utilizando um pack de baterias carregado durante cerca de 1 hora antes do indicador luminoso CHARGE se apagar.

Nome do Modelo

Este manual cobre vários modelos fornecidos com objetivas diferentes.

O nome do modelo varia em função da objetiva fornecida. O modelo disponível varia em função dos países/regiões geográficas.

Nome do Modelo	Objectiva
SLT-A37	-
SLT-A37K	DT18-55 mm
SLT-A37M	DT18-135 mm
SLT-A37Y	DT18-55 mm e DT55-200 mm

Verificação dos itens fornecidos

Em primeiro lugar verifique o nome do modelo da sua câmera (página 6). Os acessórios fornecidos variam consoante o modelo.

• Câmera (1)
• BC-VW1 Carregador da bateria (1)

• Cabo de alimentação (1)* (não fornecido nos E.U.A. e no Canadá)

• Podem ser fornecidos vários cabos de alimentação com a câmera. Utilize o cabo apropriado que corresponda ao seu país/região.
• Bateria recarregável NP-FW50 (1)

Cabo USB (1)

Correia de ombro (1)

• Tampa do corpo (1) (colocada na câmera)
• Câmera

• Protetor da ocular (1) (colocado na câmera) CD-ROM (1)
• Software aplicacional para câmera α
• Manual da α
• Manual de instruções (1) (este manual)

SLT-A37K

• Objectiva zoom DT18-55 mm (1)/Tampa frontal da objectiva (1)/Tampa de embalagem (1)

SLT-A37M

• Objectiva zoom DT18-135 mm (1)/Tampa frontal da objectiva (1)/Tampa para objectiva traseira (1)/Párasol (1)

SLT-A37Y

• Objectiva zoom DT18-55 mm (1)/Tampa frontal da objectiva (1)/Tampa de embalagem (1)
• Objectiva zoom DT55-200 mm (1)/Tampa frontal da objectiva (1)/Tampa para objectiva traseira (1)/Párasol (1)

Identificação dos componentes

Consulte as páginas entre parênteses para obter pormenores de funcionamento.

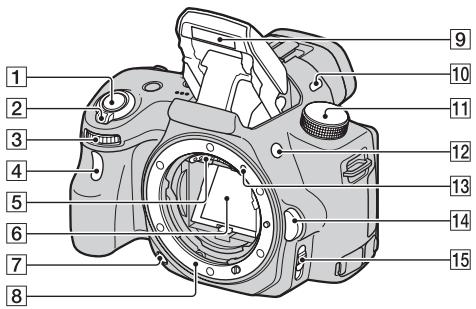

Lado de dentro

1 Botão do obturador (23) 2 Comutador da alimentação (21) 3 Selector de controlo 4 Temporizador automático 5 Contactos da objectiva 6 Espelho 7 Botão de pré-visualização 8 Anel de montagem da objectiva 9 Flash incorporado* 10 Microfone** 11 Selector de modo (28) 12 Botão (Levantamento do flash) 13 Índice de montagem da objectiva (19)

14 Botão de desengate da objectiva 15 Comutador do modo de focagem

• Não toque directamente nos componentes assinalados.

** Não cubra este componente durante a gravação de vídeo. Ao fazê-lo pode causar ruído ou baixar o volume do som.

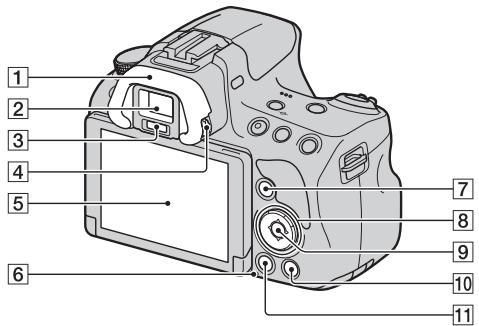

1 Protetor da ocular 2 Visor*

• Quando se observa através do visor, o modo de visor é ativado, e quando se afasta o rosto do visor, o modo de exibição regressa ao modo de exibição LCD.

3 Sensores da ocular 4 Roda de ajuste do dioptro 5 Ecrã LCD (37) 6 Indicador luminoso de acesso (17) 7 Para fotografia: Botão Fn (Função) (29) Para visualização: Botão □ (Rotação da imagem)

8 Controlador △/▽/◁/▷/DISP (Visualizar)/WB (Equilíbrio de brancos)/ (Avanço)/ISO 9 Controlador (Enter)/Botão AF/ Botão de Seguimento de Objetos (29) Botão ? (Guia incorporado na câmara) (31) Para visualização: Botão (Apagar) (27) Botão (Reprodução) (26)

• Não toque diretamente no componente assinalado.

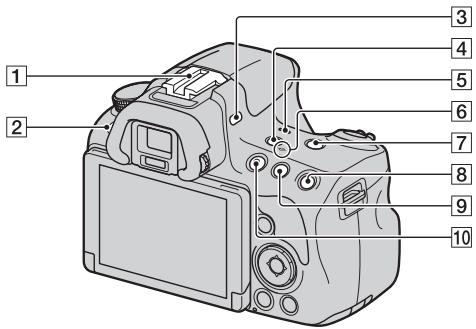

Topo

1 Sapata para Acessórios com Bloqueio Automático 2 Botão MENU (30) 3 Microfone* 4 Botão FINDER/LCD 5 Altifalante 6 ⊖ Marca de posicionamento do sensor de imagem 7 Botão ZOOM Para fotografia: Botão AEL (Bloqueamento de AE) Para visualização: Botão ⊕ (Zoom in/aproximação)

9 Para fotografia: Botão (Exposição)/Botão AV (Valor da abertura) Para visualização: Botão (Zoom out/afastamento)/ Botão (Índice de imagens) 10 Botão MOVIE (25) * Não cubra este componente durante a gravação de filmes. Ao fazê-lo pode fazer ruído ou baixar o volume do som.

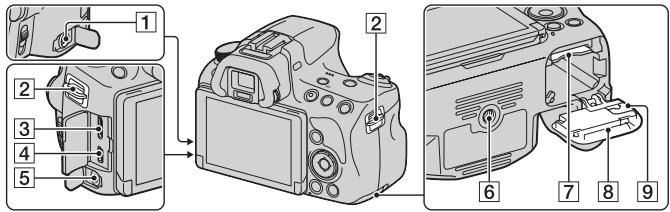

Laterais/Base

1 Tomada REMOTE

• Ao ligar o Telecomando RM-L1AM (vendido separadamente) à câmara, insira o Telecomando na tomada REMOTE alinhando a guia da ficha com a guia da tomada REMOTE. Garanta que o cabo do Telecomando está voltado para a frente.

Ganchos para a correia de ombro

• Prenda ambas as extremidades da correia na câmara.

3 Mini-tomada HDMI

4 Porta (USB)

Ficha "jack" do microfone

• Quando um microfone externo está ligado, o microfone interno é automaticamente desligado. Quando o microfone externo é do tipo alimentado pela ficha de ligação, a alimentação do microfone é fornecida pela câmera.

• Utilize um tripé com um comprimento de rosca inferior a 5,5 mm. Não é possível fixar bem a câmera a tripés que tenham um parafuso com comprimento igual ou superior a 5,5 mm, e tentar fazê-lo pode danificar a câmera.

7 Ranhura de inserção do cartão de memória (16)

8 Tampa da bateria/cartão de memória (16)

9 Tampa da placa de ligação

• Para uso do Transformador de CA AC-PW20 (vendido separadamente): cuidado para não prender o cabo do Transformador de CA na tampa ao fechá-la.

Objetiva

DT 18-55mm F3.5-5.6 SAM (fornecida com o modelo SLT-A37K/A37Y)

DT 55-200mm F4-5.6 SAM (fornecida com o modelo SLT-A37Y)

DT 18-135mm F3.5-5.6 SAM (fornecida com o modelo SLT-A37M)

1 Anel de focagem 2 Anel de zoom 3 Escala de distância de focagem 4 Índice da distância de focagem 5 Contactos da objetiva 6 Comutador do modo de focagem 7 Índice de montagem da objetiva 8 Início do para-sol 9 Comutador de bloqueio do zoom

• As objetivas DT 18-55mm F3.5-5.6 SAM/DT 55-200mm F4-5.6 SAM/DT 18-135mm F3.5-5.6 SAM são concebidas para câmeras de Montagem tipo A da Sony (modelos equipados com um sensor de imagem do formato APS-C). Não é possível utilizá-las em câmeras de outro formato.
• Para todas as objetivas, exceto DT 18-55mm F3.5-5.6 SAM/DT 55-200mm F4-5.6 SAM/DT 18-135mm F3.5-5.6 SAM, consulte as instruções fornecidas com a objetiva.

Como carregar o pacote de baterias

Ao utilizar a câmera pela primeira vez, confirme que carrega o pacote de baterias "InfoLITHIUM" NP-FW50 (fornecido).

O pacote de baterias "InfoLITHIUM" pode ser carregado mesmo quando não estiver totalmente descarregado.

O pacote de baterias descarrega pouco a pouco, mesmo quando não é utilizado. Para não perder uma oportunidade de fotografia, verifique o nível restante de carga da bateria antes de utilizar a câmera. Se o nível de carga da bateria estiver baixo, carregue novamente a bateria.

1. Insira o pacote de baterias no carregador de baterias.

Empurre o pacote de baterias até fazer clique.

2. Ligue o carregador de baterias à tomada elétrica.

Para os E.U.A. e Canadá

Ficha

• O tempo de carga varia consoante a capacidade restante do pacote de baterias ou as condições de carregamento.
• Recomendamos que o carregamento do pacote de baterias seja feito a uma temperatura ambiente entre 10°C e 30°C. Pode não conseguir carregar eficientemente o pacote de baterias fora desse intervalo de temperaturas.
• Ligue o carregador de baterias à tomada elétrica mais próxima.

Como inserir o pacote de baterias/cartão de memória (vendido separadamente)

Enquanto desliza a alavanca de abertura da tampa, abra simultaneamente a tampa.

2 Insira totalmente o pack de baterias com firmeza quando pressiona o trinco de bloqueio com a extremidade da bateria.

3 Insira um cartão de memória.

• Com o canto cortado posicionado de face como ilustrado, insira o cartão de memória até que encaixe correctamente com um clique.

4 Feche a tampa do alojamento da bateria.

Desligue a câmera. Faça deslizar o trinco de bloqueio na direcção da seta 10 segundos depois de desligar a câmera e, em seguida, retire o pack de baterias. Tenha cuidado em não deixar cair o pack de baterias.

Trinco de bloqueio

Como retirar o cartão de memória

Verifique se o indicador luminoso de acesso não está aceso, abra a tampa do alojamento dos cartões de memória, empurrando em seguida o cartão de memória num só movimento.

Como verificar o nível remanescente de energia da bateria

O pack de baterias fornecido é um pack de baterias de ião-lítio que tem funções de troca de informações relacionadas com as condições de utilização da sua câmera. O tempo remanescente de energia da bateria em percentagem é apresentado de acordo com as condições de utilização da sua câmera.

Nível de\ carga da\ bateria	1234567890	1234567890	1234567890	1234567890	"Bateria gasta."
	Alto Baixo				Não se pode\ fotografia mais.

Os cartões de memória indicados a seguir são compatíveis com esta câmera. Contudo, o funcionamento de todos os cartões de memória não é garantido com esta câmera.

Tipos de cartões de memória	Fotografia	Filmes	Neste manual
Memory Stick PRO Duo	✓	✓ (Mark2)	Memory Stick PRO Duo
Memory Stick PRO-HG Duo	✓	✓
Cartão de memória SD	✓	✓ (Classe 4 ou mais rápido)	Cartão SD
Cartão de memória SDHC	✓	✓ (Classe 4 ou mais rápido)
Cartão de memória SDXC	✓	✓ (Classe 4 ou mais rápido)

• MultiMediaCard não pode ser utilizado.

Nota

• As imagens gravadas num cartão de memória SDXC não podem ser importadas ou reproduzidas em computadores ou equipamentos de AV que não sejam compatíveis com exFAT. Assegure-se que o equipamento é compatível com exFAT antes de ligá-lo à câmera. Se ligar a sua câmera a um equipamento incompatível, poder-lhe-á ser pedido que formate o cartão. Nunca formate o cartão em resposta a este pedido, porque a formatação apaga todos os dados contidos no cartão. (exFAT é um sistema de ficheiros utilizado nos cartões de memória SDXC.)

Como montar a objectiva

1 Remova a tampa do corpo da câmera e a tampa de embalagem da parte traseira da objetiva.

Ao mudar a objetiva, faça-o rapidamente e ao abrigo de locais poeirentos de modo a evitar que entrem poeiras e pequenas partículas no interior da câmera. Ao fotografar/filmar, remova a tampa frontal da objetiva da frente da lente frontal.

Tampa frontal da objetiva Tampa de embalagem

2 Monte a lente alinhando as marcas de índices cor de laranja (índices de montagem) na objetiva e na câmera.

Marcas de índices cor de laranja

3 Rode a objetiva para a direita até fazer clique (engate) na posição de bloqueio.

• Garanta o correto alinhamento da objetiva.

Notas

• Quando montar uma objetiva, não prima o botão de desengate da objetiva.
• São fortes quando montar uma objetiva.
• As objetivas com montagem do tipo E não são compatíveis com esta câmera.
• Quando utilizar uma objetiva que inclui um casquilho roscado de tripé, monte a objetiva no tripé utilizando o casquilho roscado de tripé disponibilizado para ajudar a equilibrar o peso da objetiva.
• Quando transportar a câmera com a objetiva montada, segure bem na câmera e na objetiva.
• Não segure na parte extensível do corpo da objetiva quando esta é distendida na posição de teleobjetiva ou para ajuste de focagem.

Como montar um para-sol

É recomendado que utilize um para-sol para reduzir as manchas luminosas parasitas (flare) e garantir a maior qualidade de imagem.

Encaixe o para-sol na baioneta de montagem na extremidade do corpo da objetiva e rode o para-sol para a direita até engatar.

Notas

• Com a objetiva DT 18-55mm F3.5-5.6 SAM não é incluído um para-sol. Pode utilizar a referência ALC-SH108 (vendido separadamente).
• O para-sol pode bloquear a emissão de luz do flash. Desencaixe o para-sol quando utilizar o flash.
• Quando guardar a objetiva, rode o para-sol e coloque-o sobre o corpo da objetiva com a parte do para-sol a apontar para a traseira da objetiva.

Notas sobre a mudança da objetiva

Ao mudar a objetiva, se poeiras ou detritos penetrarem na câmera e caírem na face exposta do sensor de imagem (a parte que simula a película fotográfica), poderão aparecer na imagem pontos pretos, consoante o ambiente em que fotografar.

A câmera está equipada com uma função anti-poeira para evitar que poeiras se depositem no sensor de imagem. Contudo, deve fazer rapidamente a troca da objetiva, ao abrigo de locais poeirentos, quando montar/desmontar a objetiva.

Como ligar a câmera e acertar o relógio

Quando ligar a câmera pela primeira vez, aparece o ecrã de configuração da Data/Hora.

1 Coloque o comutador da alimentação em ON para ligar a câmera.

Aparece o ecrã para acerto da data e da hora.

• Para desligar a câmera, coloque o botão em OFF.

2 Verifique que [Confirmar] é selecionado no ecrã LCD, premindo o botão central do controlador.

3 No controlador, selecione a sua área geográfica com ◁/▷, premindo o botão central do controlador.

4 Selecione cada item com ◁/▷ e regule o valor numérico com △/▽.

[Hora de Verão]: Liga ou desliga a definição da Hora de Verão.

[Formato data]: Seleciona o formato de visualização da data.

A meia-noite é apresentada como 12:00 AM e meio-dia como 12:00 PM.

5 Repita o passo 4 para definir outros itens, premindo o botão central do controlador. 6 Verifique que [Confirmar] está selecionado, premindo o botão central do controlador.

Como cancelar a operação de configuração da data/hora: Prima o botão MENU.

Como configurar novamente a data e a hora

Quando ligar a câmera pela primeira vez, aparece o ecrã de configuração da Data/Hora. Da próxima vez, acerte a data e a hora a partir do menu.

Botão MENU → 1 → [Conf Data/Hora]

Como definir novamente a área geográfica

Pode definir a área geográfica quando utiliza a câmera. Isto permite que defina a área geográfica local quando utiliza a câmera no estrangeiro.

Botão MENU → 1 → [Definição de Área]

Manutenção da definição da data e da hora

Esta câmera tem uma bateria interna recarregável para manter a data e a hora, bem como outras definições, independentemente de a alimentação estar ou não ligada, ou de o pack de baterias estar ou não instalado.

Fotografia

O modo "Auto inteligente" permite fotografar facilmente qualquer motivo sob quaisquer condições porque a câmera analisa a situação fazendo os ajustes necessários.

Selecione ④ ao fotografar num local onde não é possível usar o flash.

1 Rode o seletor de modo para iou (Flash desligado).

2 Segure na câmera, monitorizando o motivo através do ecrã LCD ou do visor. 3 Sobreponha a Área AF sobre o motivo desejado.

• Se o indicador (aviso de vibrações da câmera) ficar intermitente, fotografe o motivo com cuidado, segurando firmemente a câmera ou utilizando um tripé.
• Quando a câmera reconhece a pena, o ícone de Reconhecimento de Cena aparece no ecrã e são aplicadas as definições adequadas à pena em questão.

4 Quando utilizar uma objetiva zoom, rode o anel de zoom e, em seguida, escolha o momento do disparo.

5 Prima o botão do obturador até meio para focar.

Quando a focagem é confirmada, o ou (Indicador de focagem) acende.

6 Prima totalmente o botão do obturador para disparar.

• Quando a câmera detecta e fotografa um rosto com [Estr. retrato auto] regulado para [Auto], a imagem captada é recortada automaticamente para se obter um enquadramento adequado. A imagem original e a imagem recortada são guardadas (página 29).

1 Prima o botão MOVIE para iniciar a gravação.

• A gravação de filmes pode ser iniciada a partir de qualquer modo de exposição.
• Os valores da velocidade de obturação e da abertura são ajustados automaticamente. Se pretender defini-los como valores específicos, rode o seletor de modo para (Filme) (página 28).
• A câmera continua a ajustar o foco quando está no modo de foco automático.

Botão MOVIE

2 Prima novamente o botão MOVIE para parar a gravação.

Notas

• O som emitido pela câmera e o funcionamento da objetiva podem ser gravados durante a gravação de um filme. Pode desativar a gravação de som definindo [Gravação de Áudio] como [Desligado].
• O tempo de gravação contínua de um filme pode ser mais curto, em função da temperatura ambiente ou do estado da câmera. Consulte "Notas acerca da gravação contínua de filmes".
• Quando a marca [i] aparece, é indicativo de que a temperatura da câmera está demasiado elevada. Desligue a câmera e espere até que a temperatura da câmera baixe.

Reprodução de imagens

1 Prima o botão.

2 Botão MENU → 1 → [Modo de Visualização] → selecione o modo pretendido

• Para reproduzir fotografias, selecione [Vista da pasta (Fixa)] e para reproduzir filmes, selecione [Vista da pasta (MP4)] ou [Vista AVCHD] de acordo com o tipo de ficheiro.

3 No controlador, selecione uma imagem com /

• Para reproduzir filmes, prima o botão central do controlador.

Durante a reprodução de这部电影	Funcionamento do controlador/selector de controlo
Para fazer/reiniciar	●
Para avanço=rápido	▲
Para retroprocesso=rápido	▲
Para avanço lento	Durante a pausa, rode o selector de controlo para a direita
Para retroprocesso lento	Durante a pausa, rode o selector de controlo para a esquerda · O这部电影 é reproduzido quadro a Quadro.
Regular o volume de som	▼→▲/▼
Visualização de informações	▲

Nota

• Filmes gravados noutros equipamentos podem não reproduzir corretamente nesta câmera.

Como apagar imagens (Apagar)

Assim que apagar uma imagem, não a poderá restaurar. Verifique antecipadamente se quer ou não apagar a imagem.

Nota

• As imagens protegidas não podem ser apagadas.

Apagar a imagem em visualização

1. Visualize a imagem que pretende apagar e prima o botão.

2. No controlador, selecione [Apagar] com ▲, premindo o botão central do controlador.

Como fotografar/filmar nos vários modos de disparo

Rode o selector de modo para o modo pretendido.

Os modos de disparo disponibilizados pela câmara são a seguir indicados:

i (Auto intelligente)/④(Flash desigado)	O modo “Auto inteligente” permite fotografia fácilmente qualquer motivo sob quaisquer condições porque a-cameraanalisa a situação fazendo os ajustes necessários. Selecione“Flash desigado” quando pretender disparar sem o flash.
i+ (Auto superior)	A-camera reconhece e avalía as condições em que estáa fotografia e estelebece automaticamente as definiçõesapropriadas. A-camera grava 1 imagem correto combinandooueparando imagens, conforme for necessitiesiro.
SCN (Seleção decena)	Selecionando um modo apropriadó ao motivo ou ascondições fotograficas irá permitir captar a imagem com umaregulação mais adequada ao motivo.
(Varrerpanorama)	Permitte fotografia imagens panoramicáicas.
3D(VarrerPanorama 3D)	Permitte que fotografe imagens panoramicáicas em 3D para reprodução em TV compatíveis com 3D.
(Tel-zoomPrioridade AEcontin.)	A-camera continua a disparar(CCMO) no érecarecordada e a-camera grava imagens continually ate ummáximo de 7 imagens por segundo.
(Filme)	Permitte filmed com a expositoryo regulada manualmente (tanto a velocidade do obturador como o valor da abertura).
(Programa auto)	Permitte filmed com a expositoryo regulada automaticamente(tanto a velocidade do obturador como o valor da abertura).As outras definições podem ser ajustadas manualmente.
(A Prioridadeabertura)	Utilizando o selector de controlo, permite filmed apôs fazer manualmente o valor da abertura.
(S (Prioridadeobturador)	Utilizando o selector de controlo, permite filmed apôs fazermanualmente a velocidade do obturador.
(M Exposiónomanual)	Utilizing o selector de controlo, permite filmed apôs fazera exposiónomanualmente (tanto a velocidade do obturadorcomo o valor da abertura).

As funções podem ser selecionadas através do botão Fn (Função).

As funções podem ser selecionadas com o botão Fn como indica a seguir:

Seleção de pena	Selección um modo apropiado a partir das predefinições da Seleção de Cena para adequar às condições em que está a fotografia. (Retrato/Acão desportiva/Macro/Paisagem/Pôr do sol/Cena Nocturna/Crepúsculo sem Tripé/Retrato nocturno)
Filme	Selección o modo de exposicao para se adequar ao motivo ou ao efeito pretendido e grava filmes. (P/A/S/M)
Modo de avanço	Define o modo de avanço como por exemplo disparo continuo. (Fotografia Única/Fotografia Contínua/Temp. Auto/Bracket: Cont./Bracket Único/Bracketing WB)
Modo flash	Define o modo de flash. (Flash desligado/Autoflash/Fill-flash/Sinc. lenta/Sinc. traseira/Sem fios)
Modoerto auto.	Selección o método de focagem de acordo com o movimento do motivo. (Disparo Único AF/AF Automática/AF Contínua)
Área AF	Selección a区内 de focagem. (Grande/Zona/Ponto/Local)
Seguimento Objecto	Mantém a focagem sobre o motivo enquanto faz o respectivo seguito. (Lig./Desligado)
Sor./Det. cara	Capta automaticamente o rosto de uma pessoa com a focagem e exposão ideais./Dispara quando detecta um sorriso no motivo. (Deteççao Cara desl./Detecção de cara Act. (Caras Regist./ Detecção de Cara lig/Obt. de Sorriso)
Estr. retrato auto	Analisa a pena ao captar um rosto e guarda automaticamente outra imagem com um enquadramento bem equilibrado. (Auto/Desligado)
ISO	Define a sensibilitadá à luz. Quanto mais elevado for o número, mais rápida é velocidade do obturador. (Reducção ruísdo multi-fotog./ISO AUTO a 16000)
Modo do mediator	Seleciona o的方式来 de medico da luminosidade. (Multi-segmento/Ponderado centro/Ponto)
Compens. Flash	Regula a intensidade da emissao de luz do flash. (+2,0EV a -2,0EV)
Equil brancos	Ajusta os tons das cores das imagens. (Auto WB/Luz do dia/Sombra/Nublado/Incandescente/Fluor.: Branco Quen./Fluor.: Branco Frio/Fluor.: Branca Dia/Fluor.: Luz do Dia/Flash/Filtr/Temp.cor/Personalizzato)
DRO/HDRAuto	Compensa automaticamente para a luminosidade e o contraste. (Desligado/Optimiz Alc Din/HDRAuto)
Modo criativo	Seleciona o processamento da imagem pretendido. (Standard/Vivo/Retrato/Paisagem/Pôr do sol/Preto e Branco)
Efeito de imagem	Fotografia com o过滤o de efeito pretendido para obter uma expressão fotografica mais marca. (Desligado/Câmara Brinqueudo/Sair Cor/Posterização/Foto Retro/Tecla alta Suave/Cor Parcial/Mono. Contr. Alto/Focagem Suave/Pintura HDR/Mono. tons ricos/Miniatura)

As funções selecionadas através do botão MENU

Pode configurar a totalidade das definições básicas da câmara ou executar funções tais como fotografia, reproduzir ou outras operações. No controlador, prima o botão MENU, configurando o item pretendido com ▲/▼/◀/▶, premindo o botão central do controlador.

Selecionar um item do menu

Utilização do guia de funções da câmera

Quando prime o botão ? (Guia incorporado na câmera) no éra Fn ou no éra do menu, aparece automaticamente um guia em contexto relativo à função selecionada ou à definição. Selecione as funções ou definições indisponíveis no éra Fn, premindo o botão central do controlador, para que a configuração apropriada seja apresentada para a respetiva ativação.

Botão ? (Guia incorporado na câmera)

Dicas sobre Fotografia

1 Prima o botão ? (Guia incorporado na câmera) quando o visor de informação de gravação é apresentado.

Aparece automaticamente uma dica sobre fotografia em contexto com o motivo atual.

2 No controlador, selecione a dica sobre fotografia pretendida com ▲/▼, premindo o botão central do controlador.

É apresentada a dica sobre fotografia.

• Pode percorrer o ecrã com ▲▼.
• Pode selecionar o item com ◀/▶.

A partir do menu, pode pesquisar através de todas as dicas sobre fotografia. Utilize este item quando quiser ler dicas sobre fotografia que já viu anteriormente.

Botão MENU → 3 → [lista dicas fotografia] → SELECIONA dica sobre fotografia pretendida

Utilização com o seu computador

As seguintes aplicações de software estão residentes no CD-ROM (fornecido) para permitir uma utilização mais versátil das imagens fotografadas com a sua câmera.

• "Image Data Converter" pode abrir ficheiros de imagens no formato RAW. "PlayMemories Home" pode importar fotografias ou filmes gravados com a câmera para o computador para os poder ver e pode utilizar várias funções úteis para melhorar as imagens captadas.

Para obter informações pormenorizadas sobre a instalação, consulte também a página 34.

Notas

• Utilize o software "Image Data Converter" para reproduzir imagens RAW.
• O "PlayMemories Home" não é compatível com computadores Mac. Quando reproduzir imagens num computador Mac, utilize o software apropriado fornecido com o computador Mac.

O seguinte ambiente computacional é recomendado quando se usa o software fornecido, bem como na importação de imagens através da ligação USB.

SO (pré-instalado)	Microsoft Windows XP* SP3/Windows Vista** SP2/Windows 7 SP1
“PlayMemoriesHome”	CPU: Intel Pentium III 800 MHz ou superior(Para reprodução/edição de films em Alta Definição: Intel Core Duo 1,66 GHz ou superior/Intel Core 2 Duo 1,66 GHz ou superior, Intel Core 2 Duo 2,26 GHz ou superior (AVC HD (FX/FH)))Memória: Windows XP 512 MB ou superior (recomenda-se umminimum de 1 GB), Windows Vista/Windows 7 1 GB ou superiorDisco rígido: Espaço em disco necessário paraa instalação - aproximadamente 500 MBMonitor: Resolução do Ecrã – 1024 × 768 pontos ou superior
“Image DataConverter Ver.4”	CPU/Memória: Pentium 4 ou superior/1 GB ou superiorMonitor: 1024 × 768 pontos ou superior

• Não são suportadas as versões de 64 bits e a Starter (Edition). Windows Image Mastering API (IMAPI) Ver.2.0 ou superior é necessária para utilizar a função de gravação de discos. ** Starter (Edition) não é suportada.

Ambiente de computador recomendado (Mac)

O seguinte ambiente computacional é recomendado quando se usa o software fornecido, bem como na importação de imagens através da ligação USB.

SO (pré-instalado)	Ligação USB: Mac OS X v10.3 - 10.7 “Image Data Converter Ver.4”: Mac OS X v10.5, 10.6 (Snow Leopard), 10.7 (Lion)
“Image Data Converter Ver.4”	CPU: Intel Core Solo/Core Duo/Core 2 Duo ou superior Memória: Recomenda-se umminimum de 1 GB. Monitor: 1024 x 768 pontos ou superior

Notas

• O funcionamento não é assegurado num ambiente baseado em atualização do sistema operativo descrito acima ou num ambiente com múltiplos SO em simultâneo (multi-boot).
• Se ligar simultaneamente 2 ou mais dispositivos USB a um único computador, outros dispositivos, incluindo a sua câmera, poderão não funcionar dependendo do tipo de dispositivos USB que está a utilizar.
• A ligação da câmera através de uma interface USB compatível com Hi-Speed USB (em conformidade com USB 2.0) permite-lhe executar transferência avançada (transferência de alta velocidade). Esta câmera é compatível com Hi-Speed USB (em conformidade com USB 2.0).
• Quando o computador reinicia a atividade a partir do modo de suspensão ou hibernação, a conexão entre a câmera e o computador pode não ser recuperável nesse momento.

Utilização do software

Instalação do software (Windows)

• Se não aparecer, clique duas vezes em [Computador] (Para Windows XP: [O meu computador]) → (PMHOME) → [Install.exe].
• Se aparecer o ecrã AutoPlay, selecione “Executar Install.exe” e siga as instruções indicadas no ecrã para dar seguimento à instalação.

2 Ligue a câmara ao computador.

3 Clique em [Instalar].

Garanta que "Image Data Converter" e "PlayMemories Home" são assinalados e siga as instruções indicadas no ecrã.

• Quando aparecer a mensagem de confirmação de reinício, reinicie o computador seguindo as instruções no ecrã.
• DirectX pode ser instalado dependendo do ambiente do sistema do seu computador.

4 Retire o CD-ROM após a instalação estar concluída.

O seguinte software é instalado e os ícones de atalho aparecem no ambiente de trabalho.

• Se o software "PMB" (Picture Motion Browser) fornecido com uma câmara adquirida antes de 2011 não estiver instalado no computador, o "PMB" é substituído pelo "PlayMemories Home" e pode não ser possível usar algumas funções do "PMB".

Instalação do software (Mac)

1 Ligue o computador Mac e insira o CD-ROM (fornecido) na unidade de CD-ROM. 2 Clique duas vezes no ícone do CD-ROM. 3 Copie o ficheiro [IDC_INST.pkg] incluído na pasta [MAC] para o ícone do disco rígido. 4 Clique duas vezes no ficheiro [IDC_INST.pkg] incluído na pasta de destino da cópia.

Siga as instruções no ecrã para terminar a instalação.

Utilização do "Image Data Converter"

Com o "Image Data Converter" pode fazer o seguinte, etc.:

• Edição de imagens gravadas no formato RAW fazendo várias correções como, curva de tonalidade e nitidez.
• Ajuste de imagens regulando o equilíbrio de brancos, a exposição e o modo criativo, etc.
• Guardar as imagens visualizadas e editadas num computador. Podem ser guardadas ou como dados RAW ou guardadas como formato de ficheiro genérico.
• Visualizar e comparar imagens RAW/JPEG gravadas com esta câmera.
• Classificar as imagens numa escala até cinco.
• Definir etiquetas coloridas.

Para utilizar o "Image Data Converter", consulte a Ajuda.

Clique em [Iniciar] → [Todos os programas] → [Image Data Converter] → [Ajuda] → [Image Data Converter Ver.4].

Página de ajuda do "Image Data Converter" (apenas em Inglês) http://www.sony.co.jp/ids-se/

Utilização do "PlayMemories Home"

Com o "PlayMemories Home" pode fazer o seguinte, etc.:

• Definir as imagens obtidas com a câmera e visualizá-las no computador.
• Organizar imagens no computador num calendário para as visualizar pela data em que foram obtidas.
• Retocar (redução de olhos vermelhos, etc.), imprimir e enviar por correio eletrónico como anexos e alterar a data em que foram fotografadas.
• Imprimir ou guardar fotografias datadas.
• Criar discos Blu-ray ou discos DVD a partir de filmes no formato AVCHD que são importados para o computador. (É necessária uma ligação à internet quando um disco Blu-ray/disco DVD é criado pela primeira vez.)

Notas

• O "PlayMemories Home" não é compatível com computadores Mac. Para reproduzir imagens num computador Mac, utilize o software fornecido com o computador Mac.
• Os filmes gravados na definição de formato [60i 24M(FX)]/[50i 24M(FX)] ou [24p 24M(FX)]/[25p 24M(FX)] em [Definição Gravação] são convertidos pelo "PlayMemories Home" de modo a criar um disco de gravação AVCHD. Esta conversão pode demorar bastante tempo. Além disso, não pode criar um disco que exiba a qualidade de imagem original. Se pretende manter a qualidade de imagem original, deve guardar os seus filmes num disco Blu-ray.

Para utilizar o "PlayMemories Home", consulte "Guia de Ajuda do PlayMemories Home".

No ambiente de trabalho, clique duas vezes no atalho (Guia de Ajuda do PlayMemories Home). Ou, clique em [Iniciar] → [Todos os programas] → [PlayMemories Home] → [Guia de Ajuda do PlayMemories Home].

Página de ajuda do "PlayMemories Home" (apenas em Inglês) http://www.sony.co.jp/pmh-se/

Lista dos ícones no ecrã

Para reprodução (Apresentação da informação básica)

1

Visor	Comentário
i0i+T P A S M	Modo de exposicao (28)
4 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳	Icones de Reconhecimento de Cena (23)
100	Número remanescente de imagens gravíves
32 169	Récio Aspecto das fotografiaias
3D	Varrer Panorama 3D
16M 8.4M 4.0M 14M 7.1M 3.4M WIDE STD 16:9	Tamanho de imagem das fotografiaias
RAW RAW+J FINE STD	Qualidade de imagem das fotografiaias
60i 24p 50i 25p	Taxa dos quadros dos filmes
FXX FHH 1080B VSGA	Tamanho de imagem dos filmes
ΦZZ 100%	Carga remanescente da bateria (17)
#	Flash a ser carregado
VIEW	Definição de Efeito Desligado
ΦOFF	Não é possível gravar filmes sonoros
ΦOFFΦP	SteadyShot/Aviso de vibração da-camera
ΦOR	SteadyShot Erro da função
[ ]	Aviso de sobreakecimento (5)
FULL ERROR	Ficheiro da base de dados está cheio/Erro do ficheiro da base de dados
[ ] MP4 AVCHD	Modelo de Visualização
100-0003	Pasta – número do ficheiro
○m	Proteger
DPOF	Configuração DPOF
∅	Aviso de cargo remanescente da bateria (17)

2

Visor	Comentário
○	Área de medico­ão pontual (29)
°°°°°	Área AF (29)
S Q	Zoom Intelligente
C Q	Zoom de Imagem Clara
D Q	Zoom Digital

Visor	Comentário
L. VIVIUS 1000, 1001	Indicator de velocidade do obturador
D. VIVIUS 1000, 1001, 1002	Indicator da abertura

3

Visor	Comentário
GRAV 0:12	Duração da gravação do这部电影 (m:s)
● (◎) (◎)	Focagem (24)
1/250	Veloculdade do obturador (28)
F3.5	Abertura (28)
-3°-2°(1°-1°-1°-1°-2°-3°)	Escala EV (Apenas para o visor)
+3.0	Compensação da exposão
*	Bloqueio AE
[0] [1]	Aviso de imagem com HDR Auto
[0] [1] [2]	Erro do Efeito de Imagem
ISO400	Sensibilidade ISO
3/7	Número do ficheiro/Número de imagens no modo de visualização
2012-1-110:37AM	Data da gravação

4

Visor	Comentário
□ Hi 10 C 3.3ev S 0.3ev SW L0	modo deavanço
AUTO SLOW REAR WIL SWS	modo de Flash/Redução de olhos-vermelhos
Visor	Comenário
AFA AAF-S	Modo de focagem (29)
AFC MFP	Área AF (29)
[ ] [ ] [ ]	Seguimento de objectsos (29)
[ ] [ ] [ ]	Detecção de Cara (29)/Obturador de Sorriso (29)
[ ] [ ] [ ]	Enquadramento deRetrato Auto (29)
[ ] [ ] [ ]	Indicator deSensibilitadode Detectorde Sorriso (29)

5

Visor	Comentário
→ → →	Cargo de medicação (29)
+2.0	Compensação do flash (29)
AWB ↑	Equil de brancos (Automática, Predefinido, Personalização, Temperatura de cor, Filtro de cor)
←1 ↑	Optimizador de Alcance Dinétrico (29)/HDR Auto (29)
7500K A5 G5	Estilo Criativo (29)/ Contraste, Saturação, Nitidizez
OBR AUTO
→ +3 +3 +3

Visor	Comentário
Efeito de Imagem (29)

Aprender mais sobre a câmara (Manual da α)

O "Manual da α", incluído no CD-ROM (fornecido), explica como utilizar a câmera em pormenor. Consulte-o para informações em pormenor sobre as múltiplas funções da câmera.

1 Ligue o computador e insira o CD-ROM (fornecido) na unidade de CD-ROM. 2 Clique em [Manual]. 3 Clique em [Instalar]. 4 Arranque com "Manual da α" a partir de um atalho na área de trabalho.

Para utilizadores Mac

1 Ligue o computador e insira o CD-ROM (fornecido) na unidade de CD-ROM. 2 Selecione a pasta [Handbook] e copie para o seu computador o ficheiro "Handbook.pdf" guardado na pasta [PT] do seu computador. 3 Após finalização da cópia, faça duplo clique sobre "Handbook.pdf".

Como verificar o número de imagens graváveis/tempo de gravação

Assim que inserir um cartão de memória na câmera e colocar o comutador da alimentação em ON, o número de imagens que podem ser gravadas (se continuar a fotografar usando as definições atuais) é apresentado no ecrã.

Notas

• Quando "0" (o número de imagens graváveis) fica intermitente na cor amarela, indica que o cartão de memória está cheio. Substitua o cartão de memória por outro ou apague imagens no cartão de memória atual (página 27).
• Quando "NO CARD" (o número de imagens graváveis) fica intermitente na cor amarela, indica que não foi inserido qualquer cartão de memória. Insira um cartão de memória.

O número de imagens que pode ser gravado num cartão de memória

A tabela mostra o número aproximado de imagens que pode ser gravadas num cartão de memória formatado com esta câmera. Nos ensaios, os valores são definidos utilizando cartões de memória standard da Sony. Os valores podem variar dependendo das condições em que está a fotografar e do tipo de cartão de memória utilizado.

Tamanho da imagem: L 16M

Proporção: 3:2*

"Memory Stick PRO Duo"

(Unidades: Imagens)

Capacidade Tamanho de imagem	2 GB	4 GB	8 GB	16 GB	32 GB
Standard	410	820	1650	3350	6700
Qualidade	295	590	1150	2400	4800
RAW & JPEG	80	160	325	650	1300
RAW	110	220	445	890	1750

• Quando [Aspect Ratio] é definido como [16:9], pode gravar mais imagens do que os números apresentados na tabela acima (exceto quando é selecionado [RAW]).

O número de imagens que podem ser gravadas usando o pack de baterias

O número aproximado de imagens que podem ser gravadas é indicado a seguir, ao utilizar a câmara com o pack de baterias (fornecido) na capacidade de carga total.

Note que os números reais podem ser inferiores aos indicados, dependendo das condições de utilização.

Modo deOCR LCD	Aprox. 500 imagens
Modo de visor	Aprox. 450 imagens

• O número é calculado com um pack de baterias no máximo da capacidade de energia e nas seguintes condições: - A uma temperatura ambiente de 25°C
• Utilizando um pack de baterias que é carregado durante uma hora após o indicador luminoso CHARGE apagar.
• Utilizando um "Memory Stick PRO Duo" da Sony (vendido separadamente).
• [Quality] é definida como [Qualidade].
• [Modo baixo auto.] é definido como [AF Automática].
• Disparar uma vez a cada 30 segundos. - O flash em disparo estroboscópico a cada 2 vezes.
• A alimentação liga-se e desliga-se uma vez em cada 10 vezes.
• O método de medição é baseado no standard CIPA.

A tabela abaixo apresenta os tempos totais aproximados para gravação, utilizando cartões de memória formatados nesta câmara.

"Memory Stick PRO Duo" (h (hora), m (minuto))

Capacidade Definção Gravação	2 GB	4 GB	8 GB	16 GB	32 GB
60i 24M(FX)/50i 24M(FX)	10 m	20 m	40 m	1 h 30 m	3 h
60i 17M(FH)/50i 17M(FH)	10 m	30 m	1 h	2 h	4 h 5 m
24p 24M(FX)/25p 24M(FX)	10 m	20 m	40 m	1 h 30 m	3 h
24p 17M(FH)/25p 17M(FH)	10 m	30 m	1 h	2 h	4 h 5 m
1440×1080 12M	20 m	40 m	1 h 20 m	2 h 45 m	5 h 30 m
VGA 3M	1 h 10 m	2 h 25 m	4 h 55 m	10 h	20 h 5 m

Notas

• O tempo de gravação de filmes varia porque a câmera está equipada com VBR (Velocidade de Transferência Variável) ou quando ajusta automaticamente a qualidade de imagem em função da cena a gravar. Quando grava um motivo em movimento rápido, a imagem é mais nítida; o tempo de gravação é mais curto quando é necessária uma grande quantidade de memória para gravar. O tempo de gravação também varia em função das condições da filmagem, do motivo ou da definição da qualidade/tamanho de imagem.
• Os valores apresentados não são os de gravação contínua.
• O tempo de gravação pode depender das condições da filmagem e do cartão de memória utilizado.
• Quando aparece [12], pare a gravação do filme. A temperatura no interior da câmera aumenta para um nível inaceitável.
• Para obter pormenores sobre a reprodução de filmes, consulte a página 26.

Notas sobre gravação contínua de filmes

• É preciso muita energia para realizar a gravação de um filme de alta qualidade ou para disparar continuamente utilizando o sensor de imagem de formato APS-C. Portanto, se continua a disparar ou filmar, a temperatura no interior da câmera subirá, especialmente a do sensor de imagem. Em tais casos, a câmera desliga-se automaticamente dado que as temperaturas elevadas afetam a qualidade das imagens ou sobrecarregam o mecanismo interno da câmera.
• Quando a câmera inicia a gravação antes de a alimentação da câmera ter sido desligada durante um certo tempo, o tempo de filmagem disponível é indicado a seguir. (Os seguintes valores indicam o tempo decorrido a partir do momento em que a câmera inicia a gravação até que a câmera para a gravação.)

Temperatura ambiente	Tempo de gravação contínuo para filmes
20°C	Cerca de 29 minutos
30°C	Cerca de 29 minutos
40°C	Cerca de 26 minutos

• O intervalo de tempo disponível para a gravação de filmes varia com a temperatura ou com o estado da câmera antes de iniciar a gravação. Se fizer repetições frequentes ou fotografia após a ligação da alimentação, a temperatura no interior da câmera sobe e o tempo disponível para gravação é mais curto do que os valores indicados na tabela acima.
• Se a câmera parar devido à subida da temperatura, deixe-a em repouso durante alguns minutos com a alimentação desligada. Inicie a gravação antes de a temperatura no interior da câmera ter descido substancialmente.
• Se observar os pontos a seguir, o tempo de gravação aumenta.
• Mantenha a câmera fora da exposição à luz solar direta.
• Desligue a câmera quando não está em utilização.
• Se possível, utilize um tripé e desative a função SteadyShot.
• A dimensão máxima de um ficheiro de filme é de 2 GB. Quando a dimensão do ficheiro se aproxima dos 2 GB, a gravação para automaticamente quando o [Campo ficheiro] é definido como [MP4] e um novo filme é criado automaticamente quando o [Campo ficheiro] é definido como [AVCHD].
• O tempo máximo de gravação contínua é de 29 minutos.

Características técnicas

Câmara

[Sistema]

Tipo de Câmara

Câmara Digital de Objectivas intercambiáveis

Objectivas

Objectivas de montagem tipo A

[Sensor de imagem]

Formato de imagem

Sensor de imagem CMOS de 23,5mm× 15,6mm (formato APS-C)

Número total de pixels do sensor de imagem

Aprox. 16.500.000 pixels

Sistema: Mecanismo de deslocamento do sensor de imagem

Efeito: Aprox. 2,5 EV a 4,0 EV em velocidade de obturador (dependendo das condições de fotografia e da objetiva montada)

Para filmes

Sistema: Eletrônica

[Anti-Poeira]

Sistema

Revestimento eletrostático de proteção no filtro "Low Pass" e mecanismo de deslocamento do sensor de imagem

[Sistema de Focagem Automática]

Sistema

Sistema TTL de detecção de fase, 15 pontos (3 pontos tipo cruzado)

Amplitude de Sensibilidade

-1 EV a 18 EV (equivalente a ISO 100)

Iluminador AF

Aprox. 1 m a 5 m

[Visor Eletrônico]

Tipo

Número total de pontos

Equivalente a 1 440 000 pontos

Quando [Ampliação do visor] é definida como [Máxima]: Equivalente a 1 440 000 pontos

Quando [Ampliação do visor] é definida como [Normal]: Equivalente a 1 253 280 pontos

Cobertura do enquadramento 100%

Amplificação	Quando [Ampliação do visor] é definida como [Máxima]: 1,19× com objecixa de 50 mm em infinito, -1 m-1(dioptro)
	Quando [Ampliação do visor] é definida como [Normal]: 1,09× com objecixa de 50 mm em infinito, -1 m-1(dioptro)
Ponto de mira	Quando [Ampliação do visor] é definida como [Máxima]: Aproximadamente 17 mm a partir da ocular, 16 mm a partir da armação da ocular (em -1 m-1)
	Quando [Ampliação do visor] é definida como [Normal]: Aproximadamente 19 mm a partir da ocular, 18 mm a partir da armação da ocular (em -1 m-1)
Reguição Dióptrica	-4,0 m-1a +4,0 m-1(dióptro)
[Monitor LCD]
Tipo	Unidade TFT tipo 2,7 / Ecran LCD de Fotografia Nítida
Número total de pontos	230 400 (320 × 3 (RGB) × 240) pontos
[Controlo de Exposão]
Célula de Medicao	Sensor CMOS “Exmor”
Método de medicão	Medicão com avaliação de 1 200 zonas
Amplitude de Medicão	-2 EV a +17 EV nos muitos Multi-segmento, Ponderado ao centro, Pontual (equivalente a ISO 100 com objeciva F1.4)
Sensibilidade ISO (índice de exposão recomendado)	Fotografia: AUTO (ISO 100 – 3 200), ISO 100 a 16 000 (passo de 1 EV)
	Filmes: AUTO (equivalente a ISO 100 – 3 200), ISO 100 a 3 200 (passo de 1 EV)
Compensação da exposão	±3,0 EV (passo de 1/3 EV)
[Obturator]
Tipo	Controlado electronically, cursor vertical, do tipo plano focal
Amplitude de velocidade	Fotografia: 1/4 000 de segundo a 30 segundos, bulb Filmes: 1/4 000 de segundo a 1/4 de segundo (passo 1/3), até 1/60 no modo AUTO
Velocidade de sincronização do flash	1/160 segundo
[Flash incorpORA]
Número Guia do Flash	NG 10 (em metros a ISO 100)
Tempo de reciclagem de cargo	Aprox. 3 segundos
Cobertura do Flash	Cobertura para objetiva de 18 mm (distência focal que a objetiva indica)
Compensação do flash	±2,0 EV (passo de 1/3 EV)

Alcance do flash

Abertura		F2.8	F4.0	F5.6
Definção de ISO	100	1 m - 3,6 m	1 m - 2,5 m	1 m - 1,8 m
	200	1 m - 5 m	1 m - 3,6 m	1 m - 2,5 m
	400	1,4 m - 7,1 m	1 m - 5 m	1 m - 3,6 m
	800	2 m - 10 m	1,4 m - 7,1 m	1 m - 5 m

[Disparo em contínuo]

Velocidade de disparo contínuo

• Nas nossas condições de medição. A velocidade de disparo contínuo pode ser mais lenta, dependendo das condições de disparo (tamanho de imagem, definição de ISO, valor da abertura, Alta ISO RR ou a definição de [Comp. Objec.: Distorção]).

Qualidade: 17 imagens/Standard: 18 imagens Em disparo contínuo

Qualidade: 15 imagens/Standard: 16 imagens/

RAW & JPEG: 6 imagens/RAW: 7 imagens

[Reprodução com zoom da imagem]

Amplitude da escala

Tamanho da imagem: L: Aprox. ×1,0 - ×15,4/

M: Aprox. ×1,0 - ×11,2 / S: Aprox. ×1,0 - ×7,7

[Formato de gravação]

Formato do ficheiro

Compatível com JPEG (DCF Ver. 2.0, Exif Ver. 2.3, MPF Baseline), RAW (formato ARW2.3 exclusivo da Sony)

Fotografias 3D

Compatível com MPO (Formato Multi Imagem (MPF) Alargado (imagem obtida a partir de desenvolvimento dos vistos))

Filme (formato AVCHD)

Compatível com o tipo AVCHD Ver. 2.0

Vídeo: MPEG-4 AVC/H.264

• Fabricado sob licença da Dolby Laboratories.

Filme (formato MP4)

Vídeo: MPEG-4 AVC/H.264

Áudio: MPEG-4 AAC-LC 2 canais

[Suporte de gravação]

"Memory Stick PRO Duo", cartão SD

[Portas/Conectores de entrada/saída]

USB	miniB, Hi-Speed USB (USB 2.0)
HDMI	minijack HDMI
Tomada para Microfone	∅ 3,5 mm minijack Stereo
Tomada para REMOTE

[Alimentação, geral]

Bateria recarregável NP-FW50

[Outros]

Microfone	Stereo
Altifalante	Monoaural

Funções de impressão: compatível com impressão Exif, compatível com PRINT Image Matching III, compatível com DPOF

Dimensões: Aprox. 124,4 mm × 92 mm × 84,7 mm (L/A/P, excluindo saliências)

Aprox. 506 g (com bateria e "Memory Stick PRO Duo") Aprox. 448 g (apenas o corpo)

Temperatura de funcionamento: 0 °C a 40 °C

Sobre a compatibilidade dos dados de imagem

- Esta câmera está em conformidade com o padrão universal DCF (Design rule for Camera File system) estabelecido pela JEITA (Japan Electronics and Information Technology Industries Association). - Não garantimos a reprodução em outro equipamento de imagens gravadas com a câmera e a reprodução na câmera de imagens gravadas ou editadas em outro equipamento.

Concepção e especificações sujeitas a alterações sem aviso prévio.

Carregador de bateria/Bateria

Carregador de bateria BC-VW1

Tensão nominal de entrada: 100 V - 240 V CA, 50 Hz / 60 Hz, 4,2 W

Tensão nominal de saída: 8,4 V CC, 0,28 A

Faixa de temperatura operacional: 0 °C a 40 °C

Amplitude de temperatura de armazenamento

-20 °C a +60 °C

Dimensões máximas: Aprox. 63 mm × 95 mm × 32 mm (L/A/P)

Peso: Aprox. 85 g

Pack de baterias recarregável NP-FW50

Bateria: Bateria de íon-lítio

Tensão máxima: 8,4 V CC

Tensão nominal: 7,2 V CC

Tensão de carga máxima: 8,4 V CC

Corrente de energia máxima: 1,02 A

Capacidade Em regime normal 7,7 Wh (1080 mAh)

Mínima 7,3 Wh (1020 mAh)

Dimensões máximas Aprox. 31,8 mm × 18,5 mm × 45 mm (L/A/P)

Peso Aprox. 57 g

Objetiva

Nome (nome do Modelo)	DT 18-55mm F3.5-5.6 SAM (SAL1855)	DT 55-200mm F4-5.6 SAM (SAL55200-2)	DT 18-135mm F3.5-5.6 SAM (SAL18135)
Distência focal equivalente no formato 35mm* (mm)	27-82,5	82,5-300	27-202,5
Grupos-elementos da objevtiva	7-8	9-13	11-14
Ângulo de visão*	76°-29°	29°-8°	76°-12°
Distência minima de focagem** (m)	0,25	0,95	0,45
Ampliação Tmaxima (X)	0,34	0,29	0,25
F-stop (abertura) minimo	f/22-36	f/32-45	f/22-36
Diâmetro do FILTER (mm)	55	55	62
Dimensores (diâmetro maior x alta) (aprox., mm)	69,5 × 69	71,5 × 85	76×86
Peso (aprox., g)	210	305	398

• Os valores equivalentes no formato 35 mm para distância focal e ângulo de visão são baseados em câmera digital de objetivas intercambiáveis equipada com sensor de imagem do formato APS-C. ** A distância mínima de focagem é a distância mais curta entre o sensor de imagem e o motivo.
• A objetiva está equipada com um codificador de distância. O codificador de distância permite uma medição mais precisa (ADI) com o uso de um flash para o ADI.
• Dependendo do mecanismo da objetiva, a distância focal pode variar com qualquer variação da distância de disparo. A distância focal assume que a objetiva está focada no infinito.
• A posição de infinito disponibiliza um ajustamento para compensar o desvio de focagem originado por alterações de temperatura. No modo MF (focagem manual), para fotografar um motivo a uma distância na posição de infinito, utilize o visor e regule a focagem.

Sobre a distância focal

O ângulo de imagem é mais estreito do que o de uma câmera analógica de 35 mm. Pode calcular a distância focal aproximada equivalente numa câmera analógica de 35 mm e fotografar com o mesmo ângulo de imagem, multiplicando por 1,5 a distância focal da sua objetiva.

Por exemplo, ao usar uma objetiva de 50 mm, pode obter o equivalente aproximado de uma objetiva de 75 mm de uma câmera analógica com formato de filme de 35 mm.

Marcas comerciais

• é uma marca comercial da Sony Corporation. "Memory Stick", "Memory Stick PRO", MEMORY STICK PRO, "Memory Stick Duo", MEMORY STICK DUO, "Memory Stick PRO Duo", MEMORY STICK PRO-HG DUO, "Memory Stick PRO-HG DUO", "Memory Stick Micro", "MagicGate", e MAGICGATE são marcas comerciais da Sony Corporation.
• "InfoLITHIUM" é uma marca comercial da Sony Corporation.
• "PhotoTV HD" é uma marca comercial da Sony Corporation.
• "AVCHD" e o logótipo "AVCHD" são marcas comerciais da Panasonic Corporation e da Sony Corporation.
• Blu-ray Disc™ e Blu-ray™ são marcas comerciais da Blu-ray Disc Association.
• Dolby e o símbolo duplo-D são marcas comerciais da Dolby Laboratories.
• Microsoft, Windows, DirectX e Windows Vista são marcas comerciais registadas ou marcas comerciais da Microsoft Corporation nos Estados Unidos e/ou em outros países.
• HDMI, o logótipo HDMI e a High-Definition Multimedia Interface são marcas comerciais ou marcas registadas da HDMI Licensing LLC. Mac e Mac OS são marcas comerciais ou marcas registadas da Apple Inc.
• PowerPC é uma marca registada da IBM Corporation nos Estados Unidos.
• Intel, Intel Core, MMX, e Pentium são marcas comerciais ou marcas registadas da Intel Corporation.
• O logótipo SDXC é uma marca comercial da SD-3C, LLC.
• Eye-Fi é uma marca comercial da Eye-Fi Inc.
• MultiMediaCard é uma marca comercial da MultiMediaCard Association.
• “PlayStation” é “PlayStation” são marcas comerciais registadas da Sony Computer Entertainment Inc.
• Adobe é uma marca comercial registada ou uma marca comercial da Adobe Systems Incorporated nos Estados Unidos e/ou em outros países.
• Além disso, os nomes de sistemas e produtos mencionados neste manual, em geral, são marcas comerciais ou marcas registadas dos seus respectivos programadores ou fabricantes. Contudo, as marcas ™ ou ® não são mencionadas sistematicamente neste manual.

• Desfrute mais da sua PlayStation 3 transferindo a aplicação para PlayStation 3 a partir da PlayStation Store (onde estiver disponível).
• A aplicação para PlayStation 3 necessita de um registo/ conta na PlayStation Network e da transferência da aplicação. Acessível em regiões geográficas onde a PlayStation Store está disponível.

InfoLITHIUM

SERIES

MEMORY STICK TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Informação adicional sobre este produto e respostas a perguntas frequentes podem ser encontradas no Website do Apoio ao Cliente.

http://www.sony.net/

A impressão foi efetuada utilizando tinta à base de óleo vegetal e sem COV (composto orgânico volátil).

Peça de montagem A

AVISO
