XS 151EV - Máquina de lavar NEW POL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho XS 151EV NEW POL em formato PDF.
| Tipo de Produto | Máquina de Lavar / Secadora |
| Marca | NEW POL |
| Modelo | XS 151EV |
| Largura | 59,5 cm |
| Altura | 85,0 cm |
| Profundidade | 57,0 cm |
| Capacidade Máxima de Secagem | 5 kg |
| Tipo de Carga | Frontal |
| Alimentação Elétrica | 230 V – ver placa |
| Potência Nominal | Ver placa de características |
| Programas de Secagem | Algodão/Linho, Sintéticos, Sintéticos delicados, Tecidos mistos |
| Funções | LIGA/DESLIGA, seleção de tempo, secagem delicada/enérgica, arrefecimento |
| Tipo de Comando | Botão rotativo + teclas |
| Porta | Sim, carga frontal |
| Filtro de fiapos | Sim, removível e lavável |
| Evacuação do ar | Por mangueira de evacuação (fornecida) |
| Pés ajustáveis | Sim |
| Segurança infantil | Não recomendado para crianças desacompanhadas |
| Limpeza | Filtro após cada ciclo, interior do tambor com pano úmido |
| Peso indicativo da roupa | Até 5 kg |
Perguntas frequentes - XS 151EV NEW POL
Perguntas dos utilizadores sobre XS 151EV NEW POL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de lavar em formato PDF gratuitamente! Encontre o seu manual XS 151EV - NEW POL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. XS 151EV da marca NEW POL.
MANUAL DE UTILIZADOR XS 151EV NEW POL
COLLEGAMENTO ELETTRICO
Agradecemos-lhe ter preferido um produit/DD. Leia com atencao as instruções deutilização antes de efctuar as ligações e de'utilizar a boaina.
O conhecimiento dos principípios de funciona é um factor fundamental para lhe permitir tirar o maiorproveito do seu aparecido em condições de segança e para garantir um funciona correto.
Em caso de vendu ou de transferencia de propriedade do secador de roupa, é importante que nao se esqueça deOOTER o livro de instruções deutilização ao novo utilizador.
INDICE
NOTAS E CONSELHOS UTEIS PARA O UTILIZADOR 51-53
Dados先进技术 51
DESCRICA O DA MAQUINA 53
INSTALAÇÃO DA MAQUINA 53-55
- Instalação 53
- Nivelacao do secador de roupa 54
Ligao do tubo de evacuaao de ar 54 - Ligação à instalação électrique 55
UTILIZACAO DA MAQUINA 55-57
- Descrição das funções 55
- Porto do tambor 56
- Como secar a roupa correctamente 56
- Precauções a ter com os tecidos 56
- Tabela de programas 56
- Pesos de roupa 57
MANUTENÇA 58
- Limpeza do filtro 58
- Detecao de avarias 58
- Resolucao de problemas 58
- Acessórios de opção 58
NOTAS E CONSELHOS UTEIS PARA O UTILIZADOR
DADOS TÉCNICOS
| Dimensoes: | Largura cm: | 59.5 |
| Altura cm: | 85.0 | |
| Profundidade cm: | 57.0 | |
| Carga Max | 5 kg (seca) | |
| Potência Nominal | ver chapa de caracteristicas | |
| Tensão | ver chapa de caracteristicas | |
MODELO:
NUMERO DE FABRICO:
DATA DE COMPRA:
NOTAS E CONSELHOS UTEIS PARA O UTILIZADOR
Esteasurelodeveserutilidoxclusivamentecomosecadorde roupa parauso domestico.Quaisqueroutrasutilizacoessaoconsideradasindevidesa,portanto,perigosas.
Conserve este manual de instruções para'utilisation sempre perto do秘书长 de roupa, de maneira a poder consulha-lo rapidamente em caso de necessidade.
Qualquer alteracao ou tentativa de modificacao do aparelho podem ser perigosas para outilizar e provocar danos no secador de roupa.
Na alta em que receiveber o electrodométrico, verifique se está perfeitamente intacto, asse
gurando-se de que não tem danos provocados pelo transporte. No caso de detectar qualquer dano,contacte imeditamente o revendedor.
- Durante o ciclo de secagem, o ar do local ode o secador está a funciona converge para o aparelho atraves da traseira do electrodométrico. Não cubra o secador com roupa ou outros objectos.
Ao colocar o aparelho no local de instalacao, certificque-se de que o cabo de alimentacao não fica dobrado nem sujeito a compressoes, e que fica accesivel para eventuais intervenções necessarias.
Lembre-se de que durante o ciclo de secagem, o vidro da porta do quando e o tubo de escape aquecem muito, podendo atingir temperatas de 60^ . Não toque nestes elementos antes da conclusão do ciclo de arrefecimento.
É proibida a'utilisation da区内a por crianças sem vigilência.
Nunca ponha roupa a secar no secador,que tenha estado em contacto com agentes químicos como, por exemple, liquidos de limpeza a seco.
São substâncias de natureza volátil que podem provocar explosão!
Não seque roupa na máquina.
Não ligue ou desligue a ficha na/da tomada de corrente eletrica com as mês molhadas.
A boa, deve ser ligada a uma to-mada de corrente eletrica provida de ligaçao a terra, que cumpra os requisitos de seguranca.
É proibido ligar a máquina à tomada électrique'utilizando extensoes ou fichas multiplas.
Não exponha o aparecido aos efeitos deleterios do tempo.
Quando fizer revisoes ou limpezas na MQaina, lembre-se sempre de desligar, previamente, o aparelho da tomada de currente elcctrica.
No caso de(desjar desligar a maqui-na da tomada de corrente, não a puxe(pelo fio eletrico,puxe pada ficha.
NOTAS E CONSELHOS UTEIS PARA O UTILIZADOR
que contenha espuma de boracha ou partes de boracha, porque se poder derreter e estragar除外as peças de roupa, ou mesmo o propre electrodométrico.
Se o electrodométrico for vendido ou cedo a terreiros, não se esqueça de entrega este livre de instruções de'utilisation que permitá ao novo proprietário usar o secador de roupa corretoamente e em condições de segança.
Não se pode tentar reparar soziinho as avarias do aparelho, por
que as reparacoes que não são feitas por professionais poder provocar danos graves e anulam o direito às reparacoes cobertas por garantia
As reparacoes do aparecido são poder ser feitas por pessoal autorizzato dos centers de assistência. Para as reparacoesdeferao ser usadas uniquamente peças sobresselentes originais.
Centrifugue ou torca bem a roupa antes de a introduzir no secador. A roupa centrifugada seca mais depressa!
- Sempre que utilizes o secador de roupa, limpe bem o fazer a fim de que a circulacao de ar está perfeita.
DESCRÊção DA MAQUINA
A boaquina é um electrodométrico que seca qualquer tipo de tecido sempre que você desejar.
A estrutura da boaquina foi construira com paineis de chapa tratados e pintados de modo a conservar inalteradas as suas qualidades estéticas ao longo do tempo.
O motor e todas as partes de
movimento foram concebidos e construções de modo a garantir o máximo silencio.
O paine de commandos foi concebido de modo a proportionar fácil uso de todos os programas de secagem desejados.
A porta do tambor da boaquina, muito ampla, faculta a introducao e extracao de roupa.

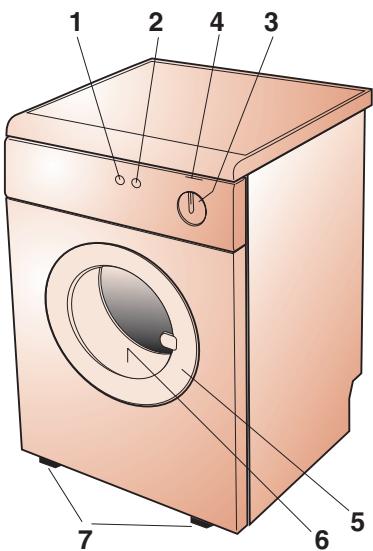

1 - Botão ON/OFF (ligar/ desligar)
2 - Botão de secagem su-ave ou forte
3 - Botão de programação do tempo de secagem
4 - Luz piloto de controlo secador ligado
5 - Porta do tambor
6 - Filtro
7 - Pés reguláveis

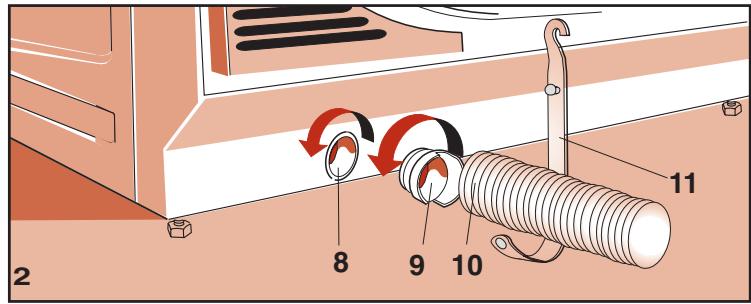

8 - Abertura de escape
9 - Conector de uniao
10- Tubo de escape
11- Suporte do tubo
1

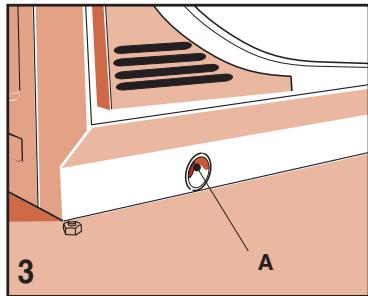

INSTALAÇÃO DA MAQUINA
A instalacao da maquina deve ser feita por personal professionalmente qualificado e de acordo com as instruções do fabricante. Uma instalacao mal feita pode provocar lesões nas pessoas e danos nos objectos.
Instale o secador perto de uma janela para fazer a evacuação de arhumido.
Utilize o tubo de evacuação de ar para fazer condensação e fixe-o no orifácio situado na parte inferior traseira da区内, A, (fig. 3).
Nunca cubra as tomadas de ar da traseira do aparelho.
Coloque o FILTER na posicao deutilização (fig. 4).
Limpe a parte de dentro do quando se estender o tempo. Um pano humido para eliminar o

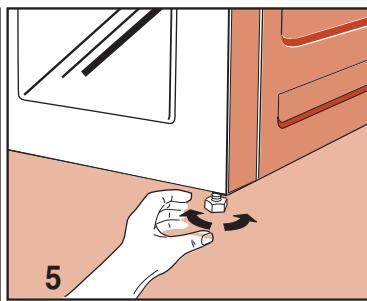

NIVELAÇÃO DO SECADOR DE ROUPA
Pés reguláveis. Coloque o secador de roupa em posicao vertical, de maneira a ficar bem apoiao nos quatre pés. Nivele aquiresa, regulando os pés conforme descrevemos a seguir
Levante aquina ligeiramente.
Regule os pés com a alta certa (fig.5). (Não desaperte os
pés do secador excessivelymente e não utilize a chave de pa-rafusos.)
Baixe a boaquina.
As máquinas mal niveladas podem danIFICAR os rolamentos e está sujeitas a desgaste prematuro. Este secador de roupa não precisa de ser fixado no pavimento.

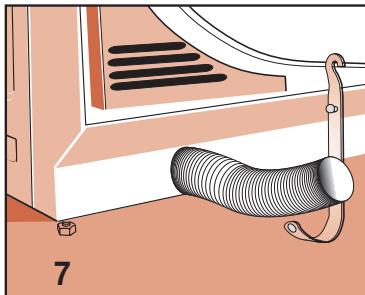

LIGAÇÃO DOTUBO DE EVACUAGGO DE AR

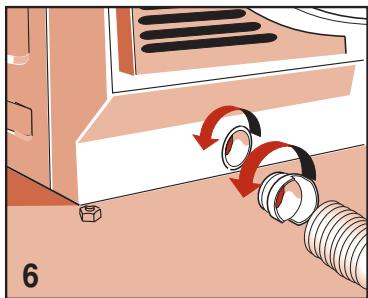

Ligue o tubo de escape de ar a abertura de escape da traseira do secador (fig. 6).
Unauma das extremidades do tubo ao conector fornecido.
Aplique o conector (juntamente com o tubo) na saida de esgoto do secador e fixe-o rodando no sentido contrario ao dos ponteiros do relógio.
Empurre o tubo que sai fora da traseira da区内, para a es
querda ou para a direita, atraves do espaço existente no fundo da estrutura daquina.
Coloque a outra extremidade do tubo proximo de uma janela ou de uma abertura de ventilacao para o exterior. Se isso não for possivel, certificque-se de que o local sera bem ventilado sempre que a boaina for realizada. Utilize o suporte fornecido para fixar o tubo (fig. 7).
Importante: É necessário fazer a ligation do tubo de escape de ar ao secador de roupa mesmo no caso do ar não ser evacuado para o exterior porque, sentido o secador reabsorve o ar humido descarregado e prolonga o ciclo de seca-gem. Além disso, o ar humido pode provocar danos no secador. Do tubo de escape de ar sai apenas ar quente e humido que, por si, não é perigo! No entanto é conveniente que ele não sera orientado em direção a pessoas, animais ou plantas.
Importante: O ar que sai não deve ser descarregado para uma conduta que sera utilizada para evacaço de fumes gerados por aparelhos que fazem combustão de gás ou de outros combustíveis.
INSTALAÇÃO DA MAQUINA LIGAÇÃO ELECTRICA
Verifique se a tensão eletrica indica nos dados tecnicos da chapa de caracteristicas daquina, colocada na traseira do aparelho, corresponde à tensão de rede da instalação eletrica.
O interruptor diferencial e a to-mada de rede devem ter as caractésticas necessarias para(aguerar a energia maxima indicada na referida chapa de caractésticas.
A tomada de corrente onde a这其中a boaina vai ser ligada deve terligacao a terra. Caso contrario, o fabricante declina toda e
qualquer responsabilitadeporeventuais acidentes (fig. 8).
Se o cabo de ligaçao à corre-
te electrica estiver danificado,
contacte o centro de assisten
cia的技术ica especializzato.
E proibido ligar o secador de
roupa à rede mediante utilizesao de elementos indirectostais como extensions e fichas multiplas.
Coloque o aparelho de modo a delejar o cabo de alimentacao fácilmente acessivel e a poder desliga-lo sempre que for necessario.
Importante: No fim do ciclo de secagem, deslgue o secador de roupa da rede para impeder que as crianças o passam por a funciona.
UTILIZACAO DA MAQUINA DESCRIÇÃO DAS FUNÇOES
Botão de programação do tempo de secagem: Rode o botão para selecionar o tempo de secagem desejado (fig._9). (consul- te aanela de programas para selecionar o programa de acordo com o tipo de tecido)
No fim de cada ciclo, havera um perião de arrefecimento,de 10- 15 instantos, durante o qual a boachina permanecera ligada.
OBS. O botão deve ser sempre rodado no sentido dos ponteiros do relógio (fig. 9)

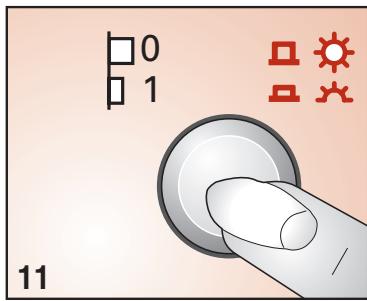

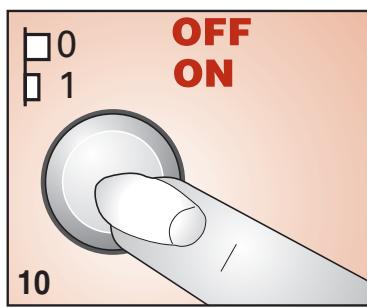

Botão LIGADO/DESLIGADO: Prima this botão para dar inicção ao ciclo de secagem (a luz piloto de controlo acende) (fig._10).
Botão de secagem suave ou forte: premindo este botão pode ser escolher o tipo de secagem a realizar: forte ou suave (fig.11).
UTILIZACAO DA MAQUINA

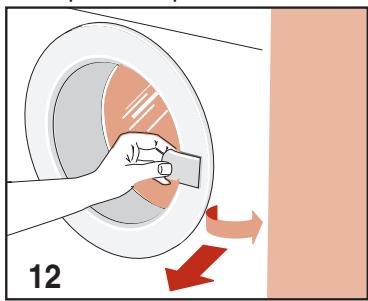

PORTA DOTAMBOR
O secador de roupa é do tipo com correamento frontal. Puxe o puxador na sua direção, sem forçar, e depois abra a porta do tambor suavamente. quando a porta do tambor for aberta durante o ciclo de secagem, a boa para. O tambor continua a rodar e depois, começará a diminuir a velocidade até parar completeness.
Importante:
É obvio que durante o ciclo de secagem a roupa está quando. Sera arrefecida posteriormente durante o ciclo de arrefecimento (os últimos短时间内 indicados no botão programador).
Nunca abra a porta do tam-
bor durante a fase de secagem para nao se queimar com o vapor quente ou mesmo com a roupa.
Se quiser interromper o ciclo de secagem, ponha a MAViina a rodar durante uns minutos na fase de "arrefecimento".
COMO SECAR A ROUPA CORRECTAMENTE
Siga as indentações seguições:
A
Centrifugue a roupa.
B
Separe a roupa por tipo ou por fibras de tecido.
▼ Feche os fechos e aperte os botões, lembrando-se de esvaziar os bolhos das peças de vestuário.
Volte as camisolas do avesso.
C
Abra a porta daquina.
Carregue a roupa no futuro, lebrando-se de introduzir os lençOs促成 por uma ponta.
Recomendamos introduzir peças grandes e��uanas ao mesmo tempo.
D
Feche a porta do tambor.
Seque as mãos (nunca toque um aparelho eletrico com as
mãos molhadas).
Verifique se o botao ON/OFF está na posicao OFF.
Introduza a ficha na tomada de corrente electrica.
E
▼ Selecciono o ciclo de secagem mais indicado (Consulte aabela de programas).
Coloque o selector de tempo na posicao correspondente ao tempo de secagem necessario.
Carregue no botao ON/OFF para ligar a MQquina.
F
Para parar aquina durante o ciclo de secagem bastaAbrir a porta do secador (otambor para de rodar)
Para continuar o ciclo de secagem feche a porta do secador.
Durante o ciclo de secagem,
aumente ou reduza o tempo de secagem com o selector de tempo, rodando o botao no sentido dos ponteiros do relógio.
Paraoculara de la magnificade, aselehamos parar aquina e tirar a roupa para fora varias vezes durante o ciclo de secagem.
G
Depois de ter tirado toda a roupa seca, limpe o fazer do modo seguido:
- levante o filtró;
- abra-o e limpe-o com uma escova macia;
- fecrete-o e volta a coloca-lo na sua posicao original;
- o filtro delve ser lavado periodically com uma solução de água e fazer para quando remove as partículas mais preocupinas.
Desligue a ficha da tomada de corrente.
PRECAUÇÉS A TER COM OSTECIDOS
Em caso de duvida sobre o tipo de tecido, verifique a etiqueta cosida na和个人a de roupa. Quase todas as peças de roupa que podem ser secas no secador de roupa tem uma indentacao especifica和个人a etiqueta.
Para evaporar electricidade estatica na roupa, use amaciador nos ciclos de enchagamento da区管委会 de lavar. Tire a roupa de fibra sintética do quando imeditamente antes a conclusao do ciclo para evaporar que se Amarrote.
UTILIZACAO DA MAQUINA
LABELA DE PROGRAMAS
| Tecido | Peso da roupa seca | Tipo de secagem a使用者 | Tempo em minutos | ||
| Secagem para armário | Secagem para ferro | Secagem ligeiramente humida | |||
| PROGRAMA COM CONTROLLO DE TEMPORIZADOR | |||||
| Algodão/ Linho | 5,0 kg | 80-120 min. | 60-100 min. | 50-80 min. | |
| Algodão/ Linho | 2,5 kg | 50-80 min. | 40-60 min. | 30-50 min. | |
| PROGRAMA COM CONTROLLO DE TEMPORIZADOR | |||||
| Sintéticos | 2,5 kg | 60-100 min. | — | — | |
| Sintéticos delicados | 1,5 kg | 50-80 min. | — | — | |
| Tecidos mistos | 2,0 kg | 40-60 min. | — | — | |
SECAGEM FORTE
SECAGEM SUAVE
Importante: O tempo de secagem depende de various factores: peso, dimensoa da roupa, tipo de tecido, humidade. A roupa bem torcida seca mais depressa. Para evaporar que a roupa seamarrote, não sobrecarregue o secador.
PESOS DE ROUPA
Os pesos indicados são aproximativos. Podem variar em funcao do processo de confecao, da qualidade e dos acabamentos.
| Roupá de cama | |
| Edredão | 700 g |
| Lencol | 550 g |
| Lencol de cima | 600 g |
| Fronha de almofada | 180 g |
| Linho de casa | |
| Pano de louça | 90 g |
| Pano de copos | 70 g |
| Toalha de mãos de linho cru | 20 g |
| Toalha de mãos | 200 g |
| Outras peças de roupa | |
| Roupão de turco | 1200 g |
| Toalha turca | 800 g |
| Camisa de senhora | 300 g |
| Camisa de homem | 600 g |
| Camisas senhora/homem | |
| de tecido sintético | 300 g |
| Linha de mesa | |
| Toalha de mesa | 250 g |
| Toalha de mesa grande | 1000 g |
| Guardanados | 80 g |
| Roupa de homem |
| Camisa de lavar e usar 250 g |
| Camisola interior (sem mangas)120 g |
| Cuecas | 80 g |
| Ceroulas | 250 g |
| Pijama | 480 g |
| Camisa de noite | 400 g |
| Lenços | 25 g |
| Roupá de senhora | |
| Camisa | 100 g |
| Camisola | 100 g |
| Calcinhas | 80 g |
| Combinação | 150 g |
| Camisa de noite | 180 g |
| Pijama | 450 g |
| Lenços | 15 g |
MANUTENÇAO

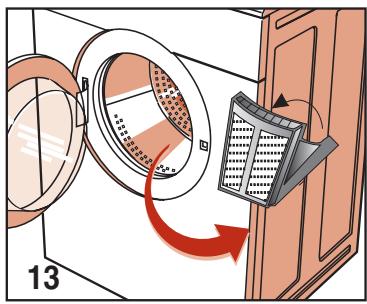

LIMPEZA DO Filtro
Lembre-se que para garantir resultados de secagem ideais em qualquer circunstancia, é necessario ter oimento sempre limpo. Não se esqueça de verificar sempre e limpar o fazer a cada ciclo de secagem.
Importante:
Limpe o filtro so com a boaquina fria! Para limpar o filtro proceda do modo segunte:
Abra a porta daquina.
Para tirar oAGO,agarre-o com ambas as mados e empurre para cima.
Alargue ligeiramente a borda de cima do filtro e abra-o.
Tire o cotao.
▼ Feche o filtro, certificando-se de que o fecho regressa à posicao correcta.
Se necessario, limpe as guias de deslizamento do FILTER da区内 com um aspirador.
Coloque o filtro em posicao sobre as guias ond desliza (fig.13).
DETEÇÃO DE AVARIAS
Todos os aparehos electricos está sujeitos a avarias. Lembre-se que nthcaso é necessario chamar um electricista qualificado. De qualquer modo, vai poder resolver sozinho muitos dos problemas que se verificam.
Importante: Em caso de mau functiOnamento, lembre-se de desligar imeditamente a maquina da rede de alimentacao.
Antes de chamar o,isso Centro de Assistencia,faça as verificacoes indicadas a seguir.
RESOLUÇÃO DE PROBLEMAS
Se a boaquina não funciona
- assegure-se de que:
1) A boaquina está ligada à alimentação de rede.
2) Verifique se a tomada é eficiente:
2a) o fusível saltou? (A verificação é fácil, experimente ligar除外 aparelho à mesma to-mada. Um candeeiro, por exemplo).
2b) As instruções do livre de instruções foram seguidas integralmente?
Se a boa nao funcior
- assegure-se de que:
1) A porta da boa, está perfei-tamente fechada.
A roupa não seca
- assegure-se de que:
1) O tubo de escape de ar não está做不到 ou torcido.
2) O fazer não estja obstruindo. (AoAbrir a porta da其间a,lembre-se de que a parte de dentro do secador e a roupa pode estar muito quentes).
Se antes verificacao dos itens descritos o aparecido Continuing a não funciona correto, assinale o defeito ao centro de assistencia专业技术 autorizzato mais proximo.
Agradecemos que comunique o modelo, o número de fabrico e tipo de avaria.
Estas informacoes dao ao operador de assistencia的技术ica a possiblidade de procurar de antemao as peças sobreselentes necessarias, garantindo assimuna reparacao rapiida e eficaz.
ACCESSORIOS DE OPÇÃO
Encontrar a disponible no seu vendedor de confianca o acessario que lhe permite completar a instalacao, que serve para fixar o seu secador sobre aquina de lavar roupa (se esta se carregarPGA在一rente), proportionando assim grande economia de espoq. O modelo de aquina que lhe permite fazer esta montagem ser-lhe-á indicado ao seu instalador.
