MANUALE UTENTE XS 151EV NEW POL
La ringraziamo per aver scelto un nostro prodotto. La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allciamento e dell'utilizzo della macchina.
La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio.
In caso di vendita, oppure di cessione dell'asciugatore, bisogna ricordarsi di consegnare al nuovo utilizzatore ancche il libretto delle istruzioni per l'uso.
INDICE
NOTE E CONSIGLI PER L'UTILIZZATORE 11-13
Dati tecnici 11
DESCRIZIONE DELLA MACCHINA 13
INSTALLAZIONDE DELLA MACCHINA 14-15
- Installazione 14
- Messa in piano del'asciugatore 14
Collegamento del tubo di evacuationia aria 14
Collegamento all'impiano elettrico 15
UTILIZZO DELLA MACCHINA 15-17
- Descrizione delle funzioni 15
• Oblo 16
Perasciugare la biancheria correttamente 16 - Precauzioni per tessuti 16
Tabellaprogrammi 17
Pesi biancheria 17
MANUTENZIONE 18
Pulizia del filtro 18
- Individuzione guasti 18
- Soluzione dei problemi 18
- Accessori optional 18
NOTE E CONSIGLI PER L'UTILIZZATORE
DATI TECHNICI
| Dimensioni: | Larghezza cm.: | 59.5 |
| Altezza cm.: | 85.0 | |
| Profondità cm.: | 57.0 | |
| Capacità Max | 5 kg (asciutto) | |
| Potenza Nominale | vedi targhetta caratteristiche | |
| Tensione | vedi targhetta caratteristiche | |
MODELLO:
NUMERO DI FABBRICAZIONE:
DATA D'ACQUISTO:
NOTE E CONSIGLI PER L'UTILIZZATORE
L'uso di quello appearecchio dovrà essere quello di asciugatore per uso domestico agli altri utilizzato è da considerarsi improprio e quindi pericoloso.
Conservare il presente manuale d'uso sempre vicino al'asciugatrice in modo da poterlo consultare rapidamente se necessario.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio cui si racciano.
Alla segna dell'elettrodomestico, verificare che risulti
indenne da eventuali danneggiamenti dovuti al trasporto. Se si rilevassero danneggiamenti, rivolgersi immediatamente al rivenditore.
- Durante il ciclo d'asciugatura, l'aria della stanza viene convogliata atraverso il lato posteriore dell'elettrodomestico. Non coprire l'asciugatrice con biancheria o altri.
Nel posizionare l'apparecchio assicurarsi che il cavo di alimentazione non subisca piegature ne compressioni e sua accessibile, per eventuali interventi.
Si ricordi che durante il ciclo
d'asciugatura, il vetro dell'oblo e il tubo di scarico si scalderannoanche fino ad una temperatura di 60^ .Non toccare queste parti prima della fine del ciclo di raffreddamento.
E' vietato l'uso della macchina ai bambini, se non sorvegliati.
Non far mai asciugare capi che siano stati a contatto di agenti chimici come ad esempio fluidi di pulitura a secco.
Sono infatti di natura volatile e potrebbero causare esplosioni.
Non far asciugare capi con
Non attaccare oppure staccare la spi- na dalla presa della corrente elettrica con le mani bagnate.
La macchina deve essere collegata ad una presa di corrente elettrica provvista di messa a terra e conforme alle esigenze di sicurezza.
E' vietato collegare la macchina alla presa elettrica utilizzato prolonghe o spine multiple.
Non esporre l'apparecchio ad agenti atmosferici.
Esegundo le revisioni o le pulizie ricordarsi di staccare l'apparecchio alla presa della corrente elettrica.
Nel caso si voglia staccare la macchina alla presa della corrente non tirare il cavo elettrico ma la spina.
NOTE E CONSIGLI PER L'UTILIZZATORE
gomma espansa o parti in gomma, in quanto potrebbero sciogliersi e danneggiare altri capi di biancheria o addirittura l'elettrodomestico stesso.
Se l'elettrodomestico viene venduto o regalato, si ricordi di consignareanche il presente manuale che consentirà al successivo proprietario diutilizzare l'asciugatrice in modo corretto e sicuro.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni ef
fettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da personale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.
Centrifugare o strizzare bene la biancheria prima di caricarla nell'asciugatore. La biancheria ben centrifugata si
asciughera piu in fretta.
Pulire bene ilchiogni volta che si utilizza l'asciugatrice, in modo da garantire una perfettata circolazione dell'aria.
LA DITTA PRODUTTRICE DECLINA QUALSIASI RE-SPONSABILITA PER EVENTUALI INCIDENTI PROVOCATI DALLA NON OSSERVANZA DELLE NORME DI SICUREZZA NONCHÉ DELLE ISTRUZIONI D'USO

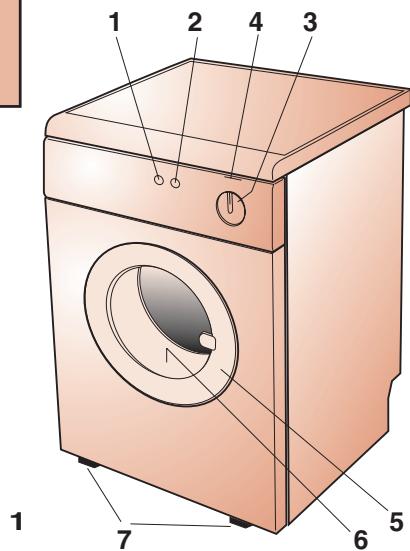

DESCRIZIONE DELLA MACCHINA
La macchina è un elettrodomestico che asciuga agli tipo di tessuto quando Lei vuole.
La struttura é stata realizata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano ri-manere inalterate nel tempo.
Il motore e tutte le parti in mo
vimento sono state studiate e realizzate in modo da garantire il massimo della silenzità.
Il pannello comandi racchiude in se la possibilità di utilizzare
facilitmente tutte le asciugature desiderate.
L'oblo molto ampio facilità il carico e scarico della biancheria.
1 - Pulsante ON/OFF
2 - Pulsante asciugatura delicata o energia
3 - Manopola regolazione tempi di asciugatura
4 - Spia di controllo asciugatore acceso
5 - Oblo
6 - Filtro
7 - Piedini registrabili

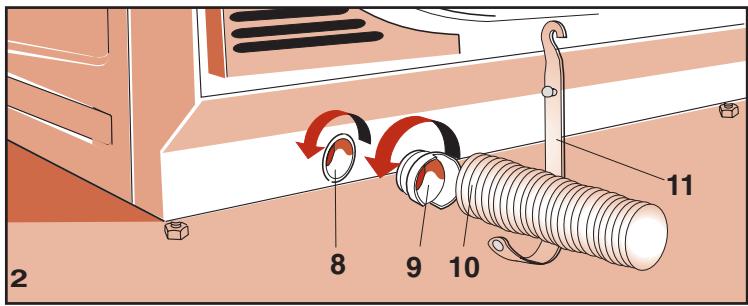

8 - Sbocco di scarico
9 - Raccordo di accoppiamento
10-Tubo di scarico
11- Supporto tubo
INSTALLAZIONE DELLA MACCHINA
INSTALLAZIONE
L'installazione deve essere effettuata da personale professionalmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a personne e cose.
Installare l'asciugatore vicino una finestra per facilitare l'evacuazione dell'aria umida.
Utilizzato il tubo di evacuatione dell'aria per evitare la condensa e fissarlo nel foro A situato nella parte posteriore in basso della macchina (fig. 3).
Non coprir mai le prese del-laria poste dietro il vostro apparecchio.

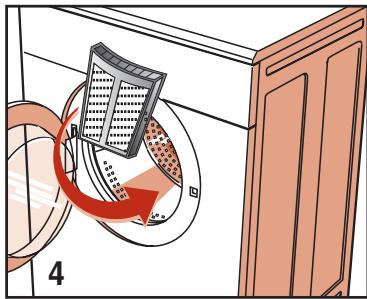

Mettere il filtro nella posizio
ne di utilizzato (fig. 4).
Pulire l'interno del cestello di
asciugatura con un panno umido pertogliere l'eventuale polvere che vi si deposita.
MESSAGE IN PIANO DELL'ASCIUGATORE
Piedini regolabili. Mettere l'asciugatrice in posizione verticalie in modo che appoggi saldamente su tutti e quattro i piedini. Livellare la macchina registrando i piedini come di seguito descripto
Sollevare leggermente la macchina.

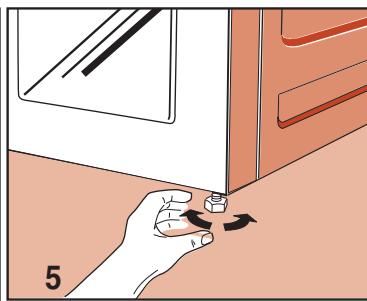

Regolare i piedini all'altezza giusta (fig. 5).
(Non svitare troppo i piedini e non usare cacciaviti.)
Abbassare la macchina.
Una macchina mal livellata può danneggiare i cuscinetti ed usurarsi prematuramente. Questo asciugatore non necessita di fissaggio al suolo.

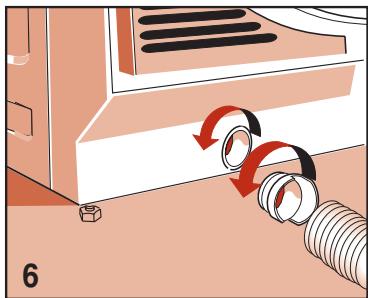

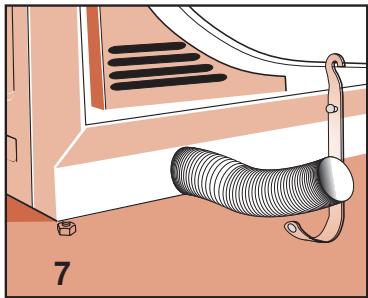

COLLEGAMENTO DEL TUBO DI EVACUAZIONE ARIA
Collegare il tubo di scarico aria allo sbocco di scarico sul retro dell'asciugatrice (fig.6).
Collegare un'estremita del tubo al raccordo fornito.
Girare il raccordo (insieme con il tubo) in senso antiorario dello sbocco di scarico sull'asciugatrice.
Spingere il tubo fuori dal retro della macchina a sinistra o a de
stra atraverso la nicchia sul fondo del cassone della macchina.
Posizione l'altra estremità del tubo in prossità di una finestra o di uno sbocco di ventilazione verso l'esterno. Se ciò non fosse possibile, accertarsi che il locale sia ben ventilato quando la macchina viene utilizzata. Serviri del supporto fornito per fissare il tubo (fig. 7).
Importante: Il tubo di scarico aria deve essere collegato anche se l'aria non viene scaricata all'esterno perché altrimenti l'asciugatrice riassorbe l'aria umida scaricata e prolunga il ciclo d'asciugatura. L'aria umida può danneggiare l'asciugatrice. Dal tubo di scarico aria viene scaricata solo aria calda e umida che di per se non è pericolosa, ma che comunique non deve essere diretta verso persone, animali, piante.
Importante: L'aria in uscita non deve essere scaricata in un condotto che sua utilizzato per lo scarico dei fumi generati da apparecchi che bruciano gas o altri combustibili.
INSTALLAZIONE DELLA MACCHINA
Accertarsi che la tensione elettrica individata nei dati tec-nici della targhetto posta sul retro dell'apparecchio, corrisponda a quella della rete elettrica.
Salvavita, cavi elettrici e presa della rete devono averaparametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.
La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qual-siasi responsabilità per even
tuali incidenti (fig. 8).
Se il cavo d'alimentazione è danneggiato in quale modo, contattare il centro di assistenza tecnica specializzato.
E' vietato allacciare l'asciugatore alla rete attraverso ele
menti indiretti come prolonghe e prese multiple.
Posizione l'apparecchio in modo che il cavo alimentazione sua lavorante accessibile in modo da poterlo disconnettere in caso di necessità.
Importante: Alla fine del ciclo di asciugatura, scollegare l'asciugatrice alla rete per impedire che un bambino possa eventualmente metterla in funzione.
UTILIZZO DELLA MACCHINA
DESCRIZIONE DELLE FUNZIONI

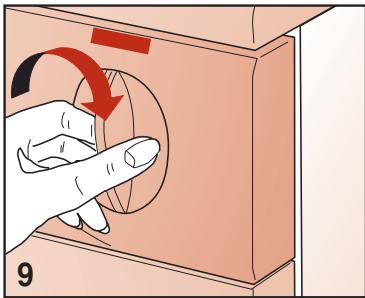

N.B. La manopola deve essere sempre girata in senso orario (fig. 9)
Manopola regolazione tempi di asciugatura: Ruotare la manopola per selezionare i tempi di asciugatura desiderati (fig. 9).
(vedere tabella programmi per la scelta del programma in base al tipo di tessuto)
Alla fine di ciascun ciclo, ci sare un periodo di raffreddamento di 10-15 minuti durante il quale la macchina rimarrà accesa.

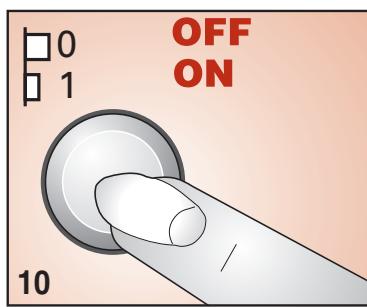

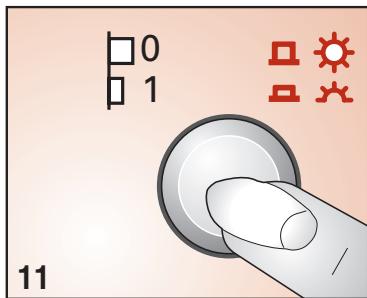

Pulsante ACCESO/SPENTO: Premere quello pulsante per far partire il ciclo di asciugatura (la spia di controllo si accenderà) (fig. 10).
Pulsante asciugatura delicata o energia: premendo quello pulsante si può scegliere il tipo di asciugatura che verrà effettua: Energica o delicata (fig.11).
UTILIZZO DELLA MACCHINA
OBL

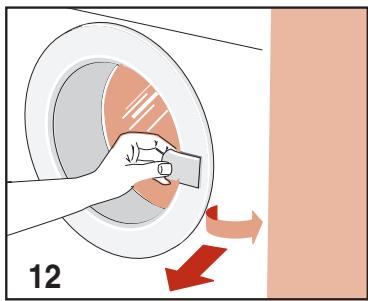

L'asciugatrice è del tipo a carico frontale. Tirare la maniglia in avanti perché forzure, quando aprire delicatamente l'oblò. La macchina si arrresta quando viene aperto l'oblò durante il ciclo d'asciugatura. Il cestello continua a girare, poi rallenterà fino ad arresto completo.
Importante:
- Durante il ciclo d'asciugatura, la biancheria sare naturally calda.
La biancheriaiene raffreddata durante il ciclo di raffreddamento (ultimi minuti indicati sulla manopola programmatore).
Non après mai l'oblo durante la fase di asciugatura per evitare bruciature a causa del vapore caldo o della biancheria stessa.
Far girare la macchina alcuni minuti sulla sezione "raffreddamento"se si desidera interrompere il ciclo di asciugatura.
PER ASCIUGARE LA BIANCHERIA CORRETTAMENTE
Seguire i seguenti punti:
A
Centrifugare la biancheria.
B
Dividere la biancheria per tipo o per fibre di tessuto.
▼ Chiudere cerniere e allacciare bottoni, ricordandosi di vuotare le tasche dei capi d'abbigliamento.
Rivoltare pullover.
C
Aprière l'oblo.
Caricare la biancheria nel cestello, ricordando di caricare le lenzuola da un angolo.
Si raccomanda di caricare capi piccoli e grandi insieme.
D
Chiudere l'obló.
Asciugarsi le mani (non tocca
re mai apparecchiature elettriche con le mani bagnate).
Verificare che il pulsante ON/OFF sia su OFF.
Inserire la spina nella presa elettrica.
E
Scegliere il ciclo di asciugatura più indicato (Vedere tabela programmi).
Impostare il selettore timer sul tempo d'asciugatura richiesto.
Premere il pulsante ON/OFF per avviare la macchina.
F
Per arrestare la macchina durante il ciclo d'asciugatura basta apriere l'obl (il cestello cesserà di girare)
Per continuare il ciclo d'asciugatura chiudere l'oblò.
Durante il ciclo d'asciugatura,
aumentare o ridurre il tempo d'asciugatura mediante il selettore timer, girando la manopola in senso orario.
Per far asciugare perfettamente capi di grosse dimensioni, raccomandiamo di arrestare la macchina e togliere la biancheria più volte nel corso del ciclo d'asciugatura.
G

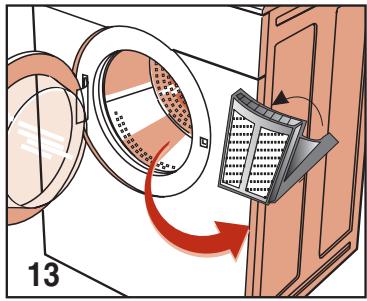

Dopo aver molto la biancheria asciutta, pulire il filtrro nel modo seguente:
- sollevare il filtro;
- aprirlo e pulirlo con una spazzola morbida;
- chiuderlo e rimetterlo in sede;
- ilchio dovrè essere lavato periodicamente con acqua saponata per rimuovere anche le più piccole particelle.
Scollegare la spina alla pre-sa.
PRECAUZIONI PER TESSUTI
In caso di dubbi sul tipo di tessuto, controllare l'etichetta sul capo stesso. Quasi tutti i capi che possono essere asciugati indicano specificamente che sono idonei per asciugatura a macchina.
Per evitare l'eeltricità statica sui capi, durante i cicli di risciacquo della lavatrice usare un ammorbidente.
Togliere subito dal cestello i capi sintetici per evitare che sgualciscano.
UTILIZZO DELLA MACCHINA
LABELLA PROGRAMMI
| Tessuto | Peso di biancheria asciutta | Tipodi di asciugatura da utilizzato | Tempi in minuti | ||
| Asciugatura da armadio | Asciugatura da ferro | Asciugatura un po umida | |||
| PROGRAMMA A CONTROLLO TIMER | |||||
| Cotone/Lino | 5,0 kg | 80-120 min. | 60-100 min. | 50-80 min. | |
| Cotone/Lino | 2,5 kg | 50-80 min. | 40-60 min. | 30-50 min. | |
| PROGRAMMA A CONTROLLO TIMER | |||||
| Sintetici | 2,5 kg | 60-100 min. | — | — | |
| Sintetici delicati | 1,5 kg | 50-80 min. | — | — | |
| Tessuti misti | 2,0 kg | 40-60 min. | — | — | |
ASCIUGATURA ENERGICA
ASCIUGATURA DELICATA
Importante: Il tempo di asciugatura dipende da diversi fattori: peso, dimensione dei capi, tipo di tessuto, umidità. I capi ben strizzati asciugano prima. Per evitare che i capi sgualciscano, non sovraccaricare l'asciugatrice.
PESI BIANCHERIA
I pesi indicati sono approssimativi e possono variar a seconda del processo di lavorazione, qualita e finitura.
| Biancheria da letto | |
| Coperta imbottita | 700 g |
| Lenzuola | 550 g |
| Lenzuola di sopra | 600 g |
| Federa cuscino | 180 g |
| Lino per la casa | |
| Asciugapiatti | 90 g |
| Asciugabicchieri | 70 g |
| Asciugamano grezzo | 20 g |
| Salvietta bagno | 200 g |
| Altri capi di biancheria | |
| Accappatoio | 1200 g |
| Salvietta bagno | 800 g |
| Camicia donna | 300 g |
| Camicia uomini | 600 g |
| Camiccie donna/uomo | |
| in tessuto sintetico | 300 g |
| Lino da tavola | |
| Tovaglia | 250 g |
| Tovaglia grande | 1000 g |
| Tovaglioli | 80 g |
| Abbigliamento'uomo | |
| Camicia lava e indossa | 250 g |
| Canottiera (senza maniche) | 120 g |
| Mutande | 80 g |
| Mutandoni | 250 g |
| Pigiama | 480 g |
| Camicia da notte | 400 g |
| Fazzoletti | 25 g |
| Abbigliamento donna | |
| Camcia | 100 g |
| Maglietta | 100 g |
| Mutandine | 80 g |
| Sottoveste | 150 g |
| Camcia da notte | 180 g |
| Pigiana | 450 g |
| Fazzoletti | 15 g |
MANUTENZIONE
PULIZIA DEL Filtro
Per garantire risultati ottimali di asciugatura in anni circostanza, ricordare che ilchio deve essere sempre pulito. Ricordare di controllare e pulire ilchio后再o agli ciclo d'asciugatura.
Importante:
Pulire il filtro solo a macchina fredda! Per la pulizia del filtro seguire esta procedura:
Aprire I'oblò.
Tenere il filtro con entrambe le mani e spingere verso l'alto per toglierlo.
▼ Allargare leggermente il bordo superiore del filtro ed apri-re il filtrto.
Togliere la lanugine.
Chiudere il filtro accertandosi che la chiusura ritorni in posizione corretta.
Pulire le guide di scorrimento del filtrlo della macchina se necessario con un aspirapolvere.
Posizione are il fatto sulle sue guide di scorrimento (fig. 13).
INDIVIDUAZIONE GUASTI
Tutte le apparecchiature elettriche sono soggette a guasti. Si ricordi che in quosti casi si dovrì chiamare un elettrici-sta qualificato. Potrete comunque risolverve voi stessi molti dei problemi che si verificano.
Importante: In caso di cattivo funzionamento, si ricordi di scollegare immediamente la macchina alla rete d'alimentazione.
Prima di chiamare il nostro Centro Assistenza, verificare i punti di seguito indicati.
SOLUZIONE DEI PROBLEMI
Se la macchina non parte
assicurarsi che:
1) Verificare di aver effettuato il collegamento all'alimentazione di rete.
2) Verificare che la presa sia efficiente:
2a) è saltato il fusibile? (Il controlo è facile, basta collegare un'altra apparettiatura come una lampada da tavolo).
2b) Sono state seguite tutte le istruzioni del manuale
d'istruzioni?
Se la macchina non parte
assicurarsi che:
1) L'oblo è stato chiuso correttamente.
La biancheria non si asciuga
assicurarsi che:
1) E' possible che il tubo scarico aria sua piegato o ritorto.
2) E' possible che il filtrio sua intasato. (Si ricordi che quando si apree I'obl, le parti interne dell'asciugatrice e la biancheria posso nesso essere molto calde).
Se dopo l'esecuzione delle funzioni descritte, l'apparecchio continua a non funzionare correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino. Si prega cortesamente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. Queste informazioni permettono all'operaore dell'assistenza tecnica di procurarsi le parti di ricerca necessarie e, quandi, garantisco una veloce ed efficace esecuzione della riparazione.
ACCESSORI OPTIONAL
È disponibile presso il vostro venditore l'accessorio per completinga la diversa installmente che vi permetterà di fissare la vostra asciugatrice sopra una lavabiancheria carica frontale per poter economizzare lo spazio. Il modello di macchina che vi permetterà di fare quello montaggio vi sare a consigliato dal vostro installatore
ENGLISH
Dear Customer,
Si laMahonina no parte
- Controle que:
