| Type de produit | Machine à laver / Sèche-linge |
| Marque | NEW POL |
| Modèle | XS 151EV |
| Largeur | 59,5 cm |
| Hauteur | 85,0 cm |
| Profondeur | 57,0 cm |
| Capacité de séchage maximale | 5 kg |
| Type de chargement | Frontal |
| Alimentation électrique | 230 V – voir plaquette |
| Puissance nominale | Voir plaquette des caractéristiques |
| Programmes de séchage | Coton/Lin, Synthétiques, Synthétiques délicats, Tissus mixtes |
| Fonctions | ON/OFF, sélection temps, séchage délicat/énergique, refroidissement |
| Type de commande | Bouton rotatif + touches |
| Hublot | Oui, chargement frontal |
| Filtre à peluches | Oui, amovible et nettoyable |
| Évacuation de l'air | Par tuyau d'évacuation (fourni) |
| Pieds réglables | Oui |
| Sécurité enfants | Déconseillé aux enfants sans surveillance |
| Nettoyage | Filtre après chaque cycle, intérieur du tambour avec chiffon humide |
| Poids du linge indicatif | Jusqu'à 5 kg |
FOIRE AUX QUESTIONS - XS 151EV NEW POL
Questions des utilisateurs sur XS 151EV NEW POL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice XS 151EV - NEW POL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XS 151EV de la marque NEW POL.
MODE D'EMPLOI XS 151EV NEW POL
Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine.
La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil.
En cas de vente ou de cession du sèche-linge, il ne faudra pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.
Remarques et conseils pour l'utilisateur 35-37
Données techniques 35
Installation de la machine 37-39
Installation 37 Nivellement du sèche-linge 38 - Connexion du tuyau d'évacuation de l'air 38 - Branchement à l'installation électrique 39
EMPLOI de la machine 39-41
Description des fonctions 39 Hublot 40 Pour effectuer correctement le séchage du linge 40 - Précautions à adopter pour les tissus 40 Tableau des programmes 41 Poids du linge 41
Entretien 42
Nettoyage du filtre 42 - Localisation des pannes 42 Solutions des problèmes 42 - Accessoires fournis sur demande 42
Données techniques
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.0 | |
| Profondeur cm.: | 57.0 | |
| Contenance Max. | 5 kg (seche) | |
| Puisance Nominale | Voir plaquette des caractéristiques | |
| Tension | Voir plaquette des caractéristiques | |
NUMERO DE SÉRIE:
DATE D'ACHAT:
Remarques et conseils pour l'utilisateur
Cet appareil devra être utilisé en tant que sèche-linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux. Conserver toujours le présent manuel d'emploi à proximité du sèche-linge, de façon à pouvoir le consulter rapidement, si nécessaire. Toute modification ou tentative d'altération de l'appareil peut être dangereuse pour l'utilisateur et risque d'endommager le produit. Au moment de la livraison de l'électroménager, vérifier qu'il ne soit pas endommagé suite au transport. Si
Si on avait constaté des dommages, il faudra s'adresser immédiatement au revendeur.
Pendant le cycle de séchage, l'air de la pièce est convoyé à travers le côté arrêté de l'électroménager. Ne pas couvrir le sèche-linge avec du linge ou avec tout autre objet. Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle. Il ne faut pas oublier que, pendant le cycle de séchage, le verre du hublot et le tuyau d'évacuation
tion se réchaufferont, jusqu'à atteindre une température de. Ne pas toucher ces pièces avant la fin du cycle de refroidissement.
L'emploi de la machine est interdit aux enfants sans surveillance. Ne jamais faire sécher des pièces de linge qui ont été en contact avec des agents chimiques tels que, par exemple, les fluides du nettoyage à sec. En effet, la nature de ces substances est volatile et elles pourraient provoquer des explosions. Ne pas faire sécher des pièces de linge constituées par du caoutchouc expansé ou avec des parties en caoutchouc, étant
Ne pas introduire ou sortir la fiche de la prise de courant électrique avec les mains mouillées.
La machine doit être branchée à une prise de courant électrique équipée de mise à la terre et qui soit conforme aux exigences de sécurité.
Il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples.
Ne pas exposer l'appareil aux agents atmosphériques.
Lorsque on effectue les révisions ou le nettoyage, il ne faut pas oublier de débrancher l'appareil de la prise de courant électrique.
Si on souhaite débrancher la machine de la prise de courant, il ne faut pas tirer le câble électrique mais la fiche.
Remarques et conseils pour l'utilisateur
donné qu'elles pourraient fondre et endommager les autres pièces de linge ou même l'électroménager utilisé.
Si l'électroménager est vendu ou cédé à des tiers, il ne faut pas oublier de remettre également le présent manuel, qui permettra au propriétaire suivant d'utiliser les sèche-linge de façon correcte et en toute sécurité. Il ne faut pas tenter de réparer par soi-même les pannes de l'appareil, étant donné que les réparations effectuées par des non
Les réparations effectuées par des non-professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
- Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales. Il faut essorer ou tordre soignement le linge avant de l'introduire dans le séche-linge. Le linge qui est essoré correctement
séchera plus rapidement.
Nettoyer soigneusement le filtre chaque fois que l'on utilise le sèche-linge, afin de garantir une circulation de l'air optimale.
LA SOCIÉTÉ PRODUTRICE DÉCLINE TOUTERESponsABILITÉ EN CASD'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES CONCERNANT LA SECURITE AINSI QUE DES INSTRUCTIONS POUR L'EMPLOI.
Description de la machine
Cette machine est un électroménager qui sèche tout type de tissu lorsque vous le souhaitez.
La structure a été réalisée en panneaux de tôles traités et vernis, de façon à ce que ses caractéristiques esthétiques puissent rester inaltérées au cours du temps. Le moteur et toutes les parties
en mouvement ont été conçus et réalisés de façon à assurer le maximum de silence. Le tableau des commandes offre la possibilité d'utiliser aisément tous les programmes de
séchage que l'on souhaite exécuter. Le hublot très ample facilite le chargement et le déchargement du linge.

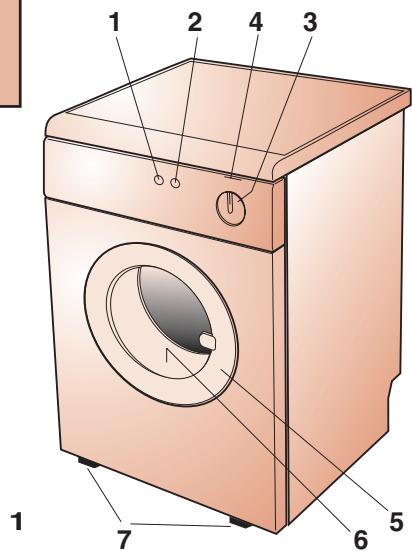

1 - Touche ON/OFF 2 - Touche séchage délicat ou énergique 3 - Bouton de réglage des temps de séchage 4 - Voyant de contrôle sèche-linge en fonction 5 - Hublot

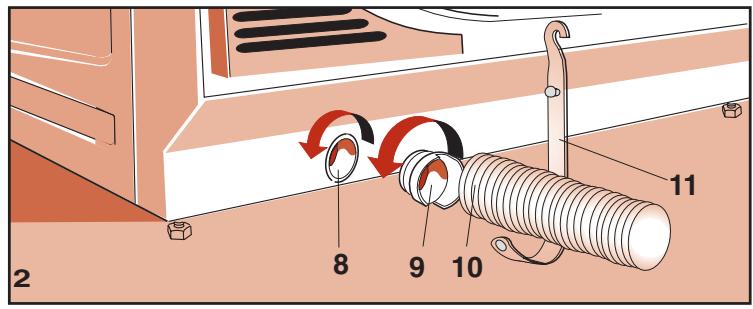

6 - Filtre 7 - Pieds réglables 8 - Sortie pour évacuation 9 - Raccord d'accouplement 10 - Tuyau d'évacuation 11 - Support tuyau
Installation
L'installation doit être effectuée par un personnel professionnellement qualifié, en respectant les instructions fournies par le constructeur, étant donné qu'une installation erronée pourrait provoquer des lésions aux personnes et endommager des objets.
Installer le sèche-linge à proximité d'une fenêtre, afin de faciliter l'évacuation de l'air humide. Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrière en bas de la machine (fig. 3). Ne jamais couvrir les prises d'air qui se trouvent à l'arrière de l'appareil. Mettre le filtre dans la position
d'emploi (fig. 4).
Nettoyer l'intérieur du tambour de séchage au moyen d'un chiffon
humide, pour éliminer la poussière qui pourrait eventuellement se déposer dans ce dernier.
Nivellement du sèche-linge
Pieds régables. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellation de la machine en réglant les pieds, comme indiqué ci-après.

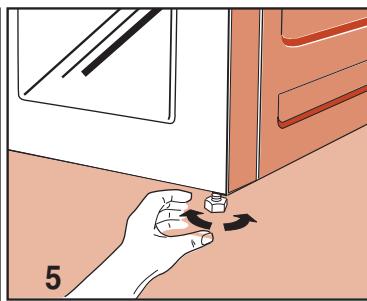

Soulever légèrement la machine. Régler les pieds à la bonne hauteur (fig. 5). (Il ne faut pas dévisser excessivement les pieds et ne pas utiliser des tournevis.)
Ne pas dévisser excessivement les pieds et ne pas utiliser des tournevis.
Baisser la machine.
Une machine dont le nivellement n'est pas correct est susceptible d'endommager les roulements et de s'abîmer prématurément. Ce séche-linge ne nécessite pas de fixation au sol.
Connexion dutuyau d'évacuation de l'air

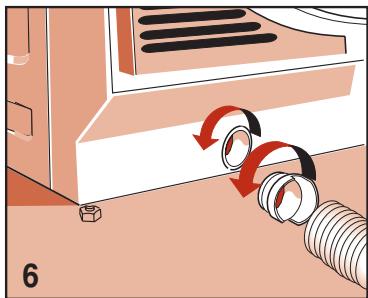

Connecter le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'arrière du sèche-linge (fig. 6).
- Connecter une extrémité du tuyau au raccord fourni avec l'appareil. Tourner le raccord (en même temps que le tuyau) dans le sens contraire à celui des aiguilles d'une montre, dans le trou de vidange sur le sèche-linge. Pousser le tuyau à l'extérieur depuis l'arrière de la machine à gauche.
che ou à droite, à travers le logement sur le fond de la carcasse de la machine.

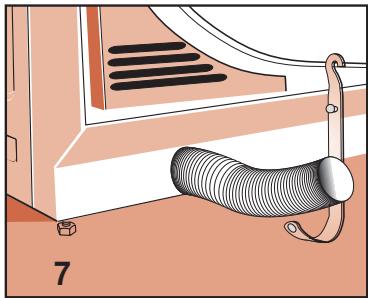

Positionner l'autre extrémité du tuyau à proximité d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas être possible, il faudra s'assurer que la pièce soit correctement ventilée lorsque la machine est utilisée. Se servir du support fourni avec l'appareil pour fixer le tuyau (fig. 7).
Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas évacué à l'extérieur, autrement le sèche-linge absorberait à nouveau l'air humide évacué et prolongerait le cycle de séchage. L'air humide est en outre susceptible d'endommager le sèche-linge. Uniquement l'air chaud et humide est évacué par le tuyau d'évacuation de l'air; l'air évacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.
Important: L'air à la sortie ne doit jamais être évacué dans une conduite utilisée pour l’évacuation des fumées générées par des appareils qui brûlent des gaz ou tout autre type de combustible.
Branchement électrique
S'assurer que la tension électrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrière de l'appareil, corresponde à celle du réseau électrique. Les paramètres du disjoncteur différentiel, des câbles électriques et de la prise du réseau doivent être en mesure de supporter la charge maximale indiquée sur la plaquette des caractéristiques. La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Si tel
n'est pas le cas, le producteur n'assumera aucune responsabilité en cas d'accidents (fig. 8).
Si le câble d'alimentation est abimé, il faudra contacter le centre du service après-vente technique spécialisé.
Il est interdit de brancher le sèche-linge au réseau électrique en utilisant des éléments indirects, tels que rallonges ou prises multiples. Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, de façon à pouvoir le débrancher en cas de nécessité.
Important: À la fin du cycle de séchage, débrancher le sèche-linge du réseau, afin d’empêcher que les enfants puissent éventuellement le mettre en fonction.
Description des fonctions

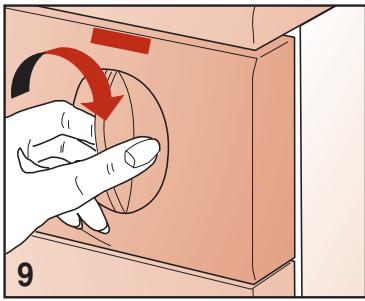

Bouton de réglage des temps de séchage : Tournez le bouton pour sélectionner les temps de séchage souhaités (fig. 9). (Voir tableau des programmes pour le choix du programme, en fonction du type de tissu) À la fin de chaque cycle, il y aura une période de refroidissement de 10-15 minutes, pendant laquelle la machine restera allumée.
Remarque: il faut toujours tourner le bouton dans le sens des aiguilles d'une montre (fig. 9).

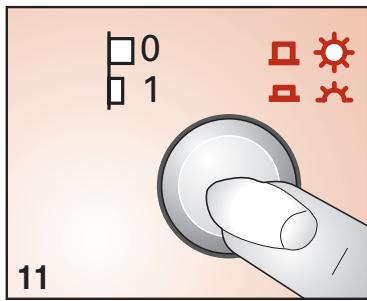

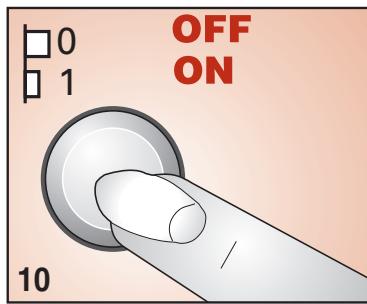

- Touche MARCHE/ARRET: Appuyer sur cette touche pour faire démarrer le cycle de séchage (le voyant de contrôle s'allumera) (fig.10). Touché de séchage délicat ou énergique: en appuyant sur cette touche, on peut désir le type de séchage qui sera effectué: Énergie ou délicat (fig.11).
EMPLOI de la machine

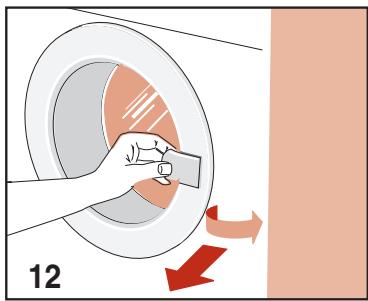

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir délicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tourner, puis il ralentira son mouvement jusqu'à l'arrêt complet.
Important:
Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement (les dernières minutes indiquées sur le bouton programmeur).
Ne jamais ouvrir le hublot pendant
dont la phase de séchage, afin d'éviter de se brûler à cause de la vapeur chaude ou bien du linge en question.
Faire fonctionner la machine pendant quelques minutes sur la section « refroidissement », si l'on souhaite interrompre le cycle de séchage.
Suivre les instructions indiquées aux points suivants:
Effectuer l'essorage du linge.
Subdiviser le linge en fonction du type ou des fibres de tissu. Fermer les fermétures éclair et les boutons, sans oublier de vider les poches des vêtements. Retourner les pull-overs.
Ouvrir le hublot. Charger le linge dans le panier, sans oublier d'introduire les draps par un coin. Nous recommandons de charger en même temps des pièces de linge de différentes dimensions (petites et grandes).
Fermer le hublot. S'essuyer les mains (ne jamais toucher des appareils)
électriques avec les mains mouillées.
Vérifier que la touche ON/OFF soit sur la position OFF. Insérer la fiche dans la prise électrique.
Choisir le cycle de séchage le plus approprié (Voir tableau des programmes). ▼ Programmez le sélecteur temporisateur sur le temps de séchage voulu. Appuyez sur la touche ON/OFF pour effectuer la mise en fonction de la machine.
Pour arrêter la machine pendant le cycle de séchage, il suffit d'ouvrir le hublot (le tambour cesse de tourner). Pour continuer le cycle de séchage, fermer le hublot. Pendant le cycle de séchage, augmenter ou réduire le temps.
de séchage au moyen du sélecteur temporisateur, en tournant le bouton dans le sens des aiguilles d'une montre. Pour faire sécher parfaitement le linge de grandes dimensions, nous recommandons de bloquer la machine et d'enlever le linge plusieurs fois pendant le cycle de séchage.
Après avoir retiré tout le linge sec, nettoyer le filtre comme indiqué ci-après:
- bouclver le filtre; ouvrir le filtre et le nettoyer au moyen d'un roseau coupé; fermer le filtre et le remettre dans son logement;
- Le filtre devra être nettoyé périodiquement avec de l'eau savonnée, afin d'éliminer même les particules les plus petites.
Débrancher la fiche de la prise.
Precautions à adopter pour les TISSUS
En cas de doutes quant au type de tissu, contrôler l'étiquette sur la pièce en question. Presque toutes les pièces de linge qui peuvent être séchées reportent l'indication spécifique attestant qu'ils peuvent être séchés à la machine. Afin d'éviter l'électricité statique sur le linge, pendant les cycles de rinçage de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pièces de linge synthétiques, afin d'éviter qu'elles se froissent.
Tableau des programmes
| Tissu | Poids du linge sec | Type de sechage devant être adopté | Temps exprimés en minutes | ||
| Séchage pour armoire | Séchage pour fer à repasser | Séchage avec linge un peu humide | |||
| PROGRAMME À CONTRÔLÉ TEMPORISATEUR | |||||
| Coton/Lin | 5,0 kg | 80-120 min. | 60-100 min. | 50-80 min. | |
| Coton/Lin | 2,5 kg | 50-80 min. | 40-60 min. | 30-50 min. | |
| PROGRAMME À CONTRÔLÉ TEMPORISATEUR | |||||
| Synthétiques | 2,5 kg | 60-100 min. | — | — | |
| Synthétiques délicats | 1,5 kg | 50-80 min. | — | — | |
| Tissus mixtes | 2,0 kg | 40-60 min. | — | — | |
Sechage délicat
Important : Le temps de séchage dépend de différents facteurs : poids, dimension des pièces de linge, type de tissu, humidité. Les pièces de linge qui sont correctement essorées sèchent plus rapidement.
Afin d’éviter que les pièces de linge se froissent, il ne faut pas surcharger le sèche-linge.
Poids du LINGE
Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'assemblage, de la qualité et de la finition.
| Linge de lit | |
| Couverture matelassée | 700 g. |
| Draps | 550 g. |
| Draps dessus | 600 g. |
| Taie d'oreiller | 180 g. |
| Serviette de bain | 800 g. |
| Chemisier femme | 300 g. |
| Chemise homme | 600 g. |
| Chemisiers femme/chemises homme en tissu synthétique | 300 g. |
| Slip | 80 g. |
| Culottes | 250 g. |
| Pyjama | 480 g. |
| Chemise de nuit | 400 g. |
| Mouchoirs | 25 g. |
| Lin pour la maison | |
| Torchon pour assiettes | 90 g. |
| Torchon pour verres | 70 g. |
| Serviette tissu brut | 20 g. |
| Serviette de bain | 200 g. |
| Lin de table | |
| Nappe | 250 g. |
| Nappe de grandes dimensions | 1000 g. |
| Serviettes | 80 g. |
| Vêtements pour femme | |
| Chemisier | 100 g. |
| T-shirt | 100 g. |
| Slip | 80 g. |
| Autres pieces de linge | |
| Peignoir | 1200 g. |
| Vêtements pour homme |
| Chemise ne nécessitant pas du repassage 250 g. |
| Maillot de corps (sans manches)120 g. |
| Combinaison | 150 g. |
| Chemise de nuit | 180 g. |
| Pyjama | 450 g. |
| Mouchoirs | 15 g. |
Nettoyage du filtre
Afin de garantir des résultats de séchage optimaux en toute circonstance, il ne faut pas oublier que le filtre doit toujours être nettoyé. Ne pas oublier de contrôler et de nettoyer le filte après chaque cycle de séchage.
Important:
Nettoyer le filtre unequement lorsque la machine est froide! Pour le nettoyage du filtre, suivre la procedure reportee ci-apres:

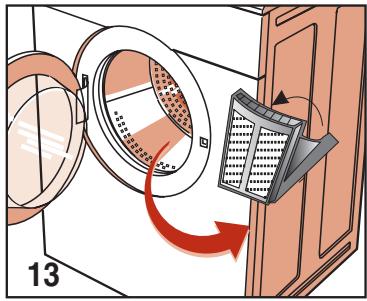

Ouvrir le hublot. Tenir le filtre des deux mains et pousser vers le haut pour le sortir. Écarter légèrement le bord supérieur du filtre et ouvrir le filtre. Enlever les résidus de tissu.
Fermer le filtre, en s'assurant que la fermeture retourne dans la position correcte. Si nécessaire, nettoyer les coulisses du filtre de la machine à l'aide d'un aspirateur. Positionner le filtre sur ses coulisses (fig. 13).
Tous les appareils électriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifier.
Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation.
Avant de contacter notre Centre du Service Après-Vente, vérifier les points indiqués ci-après.
Solution des problemes
Si la machine ne fonctionne pas, s'assurer que:
1) le branchement à l'alimentation du réseau ait été effectué. 2) la prise soit efficace :
2a) Un fusible a-t-il sauté ? (Le contrôle est aisé, il suffit de brancher un autre appareil, tel qu'une lampe de table.) 2b) Toutes les instructions reportées dans le manuel d'instructions ont-elles été suivies ?
Si la machine ne fonctionne pas
s'assurer que: 1) Le hublot ait été fermé correctement.
Le linge ne sèche pas. S'assurer que:
1) le tuyau d'évacuation de l'air ne soit pas piqué ou tordu. 2) le filtre ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l'on ouvre le hublot, les parties internes du sèche-linge et le linge peuvent être très chauds).
Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche.
Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Ces informations permettent à l'opérateur du service d'assistance technique de se procurer les pièces de rechange nécessaires et, par conséquent, elles garantissent une exécution rapide et efficace de la réparation.
Les revendeurs disposent des accessoires nécessaires afin de compléter une installation différente, qui permettra de fixer le sèche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modèle de machine qui permettra d'effectuer ce type de montage.
