MANUAL DE UTILIZADOR LEDCON-02 BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMENTO

Esta unidad está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes direvitas nacionais e europeias. A conformidade deste produit foi comprovada e asdeclarções e documents relevantes foram efectuados pelo fabricante

• LEDCON-02 é um controlo remoto para unidas de LED com extrema flexibilitad.
• LEDCON-02 possui um modulador de luz LED integrado (alternável: 4 ou 8 canais) para projectores LED PAR 56 e LED PAR 64: pode controlar os projectores LED PAR exactamente como fazia com os seuves velhos projectores de lampadas de halogeneo quando usados com um modulador de luz internacional! Mas pode fazer muito mais...

• Controlo remoto para:

• LED MANAGER

• LED SPOT & LED WASH

• LED BALL
  LED PAR56/PAR64
  .

• Diferentes modelos de operação:

Modulador de luz LED de 4 ou 8 canais com sequencias integras de controladas pela musica
- Modo Fixed colors: Acesso instantàneo a 9 cores pré programadas
- Modo Static chase: 12 sequências de cor differentes com controlo manual de velocidade
- Modo Sound Chase: 12 sequências de cordietes activadas por AUDIO
Sound Spectrum mix: 32 misturas de cores, incluindo transições de cor.

• Velocidade ajustavel e regulacao de intensidade
• Função atribuição de DMX totalmente automatica para até 120 projectores LED!
• Função Blackout e "Full on"

ANTES DE UTILizar

Certifique-se que a caixa contentos seguintes artigos:

• Controlo remoto LEDCON-02
  Adaptador AC/DC
• Manual do utiliser

Alqumas instruções importantes:

• Antes de utilizesa est unidad verifie se existem danos provocados durante o transporte. Caso existam danos aparentes, nao utilize a unidade e contacte o seu revendedor.
• Importante:Esta unidade deixou a russa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que o utilizesigo siga as instruções de segurar e avisos descritos neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.
  Proteja o ambiente. Recicle o material della embalagem.

INSTRUÇÉS DE SEGURANÇA:

CAUTION

SK OF ELECTRIC SHC

DO NOT OPEN

ATENÇA: De forma a evacitar o risco deCHOque eletrico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*síbolo composto por um triángulo equátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituiir risco dechoque elétrico.

O*símbolo composto por um triángulo equilátero com um punto de exclamação alerta ou'utilizar para a Presence de instruções importantes de utilização e manutençao do produits.

Este"simbolo significa:utilizaçãounicamente em espacos fechados.

Este"simbolo significa:Leia instruções.

• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quando aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode afercar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco de何时que eletrico ou poderá danificar o produto. Caso algobjecto estranho entre em contacto com o interior da unidade,DSLigue-a de imeditado da corrente.
• Não colquechasdescobertas(tais comovelasacesas)sobrea unidade.
• Não cubra os orificios de ventilação ou a equipe pode sobrequecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha estaunities forado alcancdas crianças.
• Esta unidade deverá ser operada uniquamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utilizesar durante longos periodos de tempo ou antes de efectuar manutenção.
• A instalação eletrica deve ser effectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no poinl traseiro da unidade.
• A tomada de corrente devarapermanecer acesivel para quea unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua imeditamente o cabo caso este aparece algo dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
• De forma a não correr risco deCHOque eletrico nao abra a cobertura da unidade. A excipcao do fusivel, não existem peças que possam ser substituencias pelo'utilizar.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras com as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• Caso seja necessário transportar a unidade utilize a embalagem original.
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

LIMPEZA DO APARELHO

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danIFICAR a unidade.

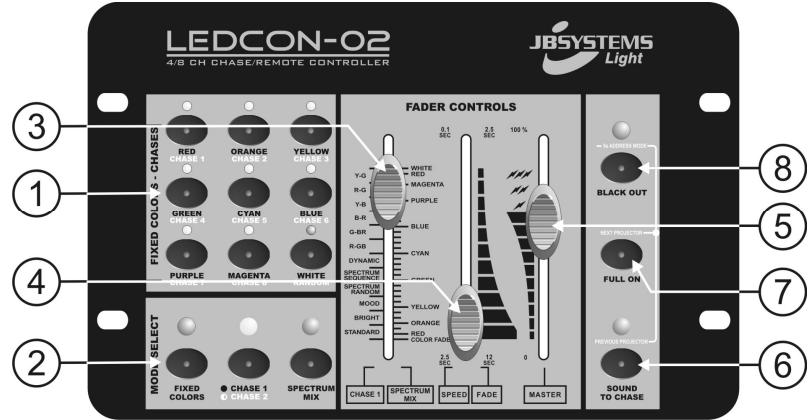

FUNÇÖES (FRENTE)

1. BOTões COLOR / CHASE: Estes botões tem diferentes funções, dependendo do modo de acontecimiento selectionado (consulte o n°2):

2. MODO FIXED COLOR: Pode escolher 9 cores différentes predefinidas

3. CHASE 2: Pode escolher 8 sequências differentes e uma aleatoria. (activada por som ou não)

4. MODO AUTO ADDRESS: Pode determinar a ordem de Successão dos projectores LED conectados. Consulte o capítulo “CONFIGURAÇÃO” para mais informação.

5. BOTões MODE SELECT: 3 botões usados para definir o controlador em various modes de operação:

6. FIXED COLORS:Selezione this mode se beschao using os botoes "fixed color" (1).

7. CHASE MODE: Usado para seleccionar bois modelos differentes de sequência:

8. CHASE 1: selección este modo se deseja escolher una das 12 sequências de cor usingo cursor "chase/color" (3). No modo Chase1 o LED amarelo está acaso.

9. CHASE 2: selezione this mode sezsche usar o controlador como modulador de luz de 4 ou 8 canais. Pode usar os botões "color / chase" (ver n°1) para seleccionar as differedes sequencias. No modo Chase2 o LED amareló pisca.

10. SPECTRUM MIX: Sezione este modo se deseja selecionar una das 32 cores differedes usando o controlo "chase/color" (3).

11. CONTROLLO CHASE/COLOR: Usado para selectionar una das sequencias de cor disponveis:

12. Lado esquerdo do controlo indica as diferentes sequências.

13. Lado direito do controlo indica as differedes cores.

Nota importante: Não teme existente uma coisa chamada "color fade" que é muito agradavel para aplicações "iluminação deuveo".Selecao estela coisa para transitar suavamente de uma cor para outras. Podeaabstur o tempo de transicao com o controlo color-fade (4)

1. CONTROLLO SPEED/FADE: Usado para regular a velocidade das sequências ou o tempo de transicao das cores.

2. Lado esquerdo do controlo indica a velocidade das sequências, desde 2,5s até 0,1s.

3. Lado direito do controlo indica o tempo de transicao das cores, desde 12s to 2,5s.

4. CONTROLLO MASTER: Controlo geral da intensidade dos LEDs e velocidade geral de strobe.

5. BOTÃO SOUND: Usado para alternar o modo chase entre modo "static" ou "sound". Pressione este botão durante o modo "auto atribuição" para selecionar o projector anterior. Consulte o capítulo "CONFIGURAÇÃO" para mais informação.

6. BOTÃO FULL ON: Usado para colocar as 3 cores (V+V+A) no;nivel maior. Pressione este botão durante o modo "auto atribuição" para selecionar o projector segunte. Consulta o capítulo "CONFIGURACão" para mais informacao.
7. BOTÃO BLACKOUT: Usado para colocar as 3 cores (V+V+A) no;nivel minimum. Pressione este botão circa de 5 segundos para fazer a funcão "configuração automatística". Consulta o capítulo "CONFIGURAÇÃO" para mais informação.

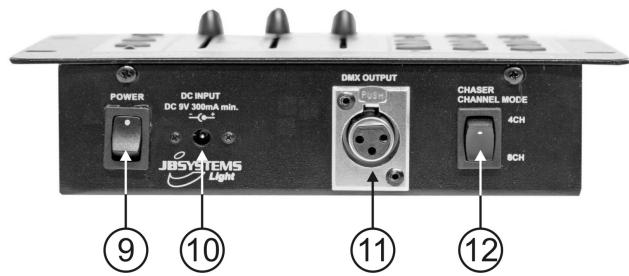

FUNÇÖES (TRASEIRA)

1. POWER SWITCH: Usado para ligar/desligar aunities
2. DC INPUT: Conecte o adaptador AC/DC fornecido a esta entrada. Se tiver de usar除外 adaptor, verifique que tem 9Vdc e-minimo 300mA com "+" no centro.
3. DMX OUTPUT: Envia sinal DMX para as unidases conectadas.
4. MODO CHASER CHANNEL: Usado para determinar se o LEDCON-02 devera trabajo como modulador de luz LED de 4 ou 8 canais. Por favor note que devera sempre executar a：²auto atribuição>deois de Mudar o modo de canal!

CONEXOES:

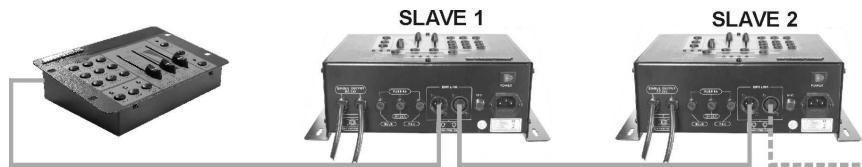

Com LED MANAGER e/ou com MINI LED MANAGER:

• Tera de ligar en série atraves das entradas/saías DMX um ou mais LED-Managers à saía DMX do controlador LEDCON-02 using cabos balanceados de boa qualidade

• O controlador LEDCON-02 irá ser uso para controlar todos os secundários. Os LED Managers são ligados automaticamente como secundários (LED "Slave" acende). Os controlos nos secundários são desigados.

Important! Não se esqueça de executar a função "auto atribuição": isto irá dar a todas as unidas connectadas o seu propre endereço. (consulte o capítulo "CONFIGURAÇÃO")

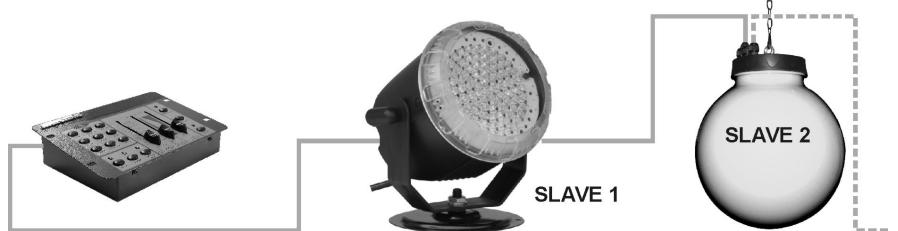

• Tera de ligar em série atraves das entradas/saidas DMX uma ou mais LED BALL e/ou projectores LED SPOT/WASH à saía DMX do controlador LEDCON-02 using cabos balanceados de boa qualidade.

Important! Não se esqueça de executar a função "auto atribuição": isto irá dar a todas as unidas connectadas o seuignon endereço. (consulte o capítulo "CONFIGURAÇÃO")

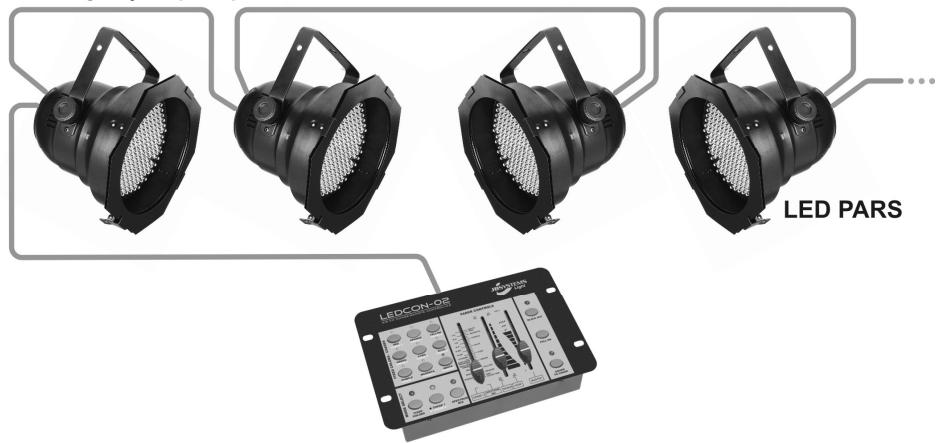

Uma configuração típica quando uso como modulador de luz LED:

• Basta ligar "em série" as entradas/saidas DMX de todos os projectores LED PAR connectados com a sina de DMX do LEDCON-02 uso cabos balancedados de boa qualidade. Pode conectar até 120 unidas! Se usar umminimumde8projectores pode colocar oLEDCON-02no modo de8canais.

Important! Não se esqueça de executar a funcção "auto atribuição": isto irá dar a todas as unidas connectadas ou seu propre endereço. (consulta o capítilo “CONFIGURAÇÃO”) Os interruptores DIP de 0 até 9 nos LED PAR devem estar OFF!

CONFIGURAÇÃO

Cada vez quecria umanovinstalacao com oLEDCON-02,devera executar estafuncao.OLEDCON-02iradistribuivinosenderecossao projectoresconectados.Existemdasmaneirasde distribuirosoenderecos:

1. DISTRIBUTUÇÃO DE ENDEREÇO TOTALMENTE AUTOMÁTICA

O LEDCON-02 distribui os endereços automaticamente a todos os projectores LED conectedos. A minha unida na série receive o endereço 1, aproxima irá receber o endereço 2,...A distribuição de endereços depede do modo de canal e do numero de projectores LED conectedos. Alguns exemplos:
- Em modo de 4 canais com 20 projectores → configuração sera: 1234 - 1234 - 1234 - 1234
- Em modo de 8 canais com 20 projectores → configuração sera: 12345678 - 12345678 - 1234
A. Primeiro determine se irá usar o LEDCON-02 no modo de 4 ou 8 canais (ver interruptor n°12)
B. Conecte todos os projectores ao LEDCON-02 e lique todo oSYSTEMA.
C. Pressione o botão "blackout" (ver n.8) circa de 5 segundos: até que o "LED Blackout" vermelho comece a pizar.
D. Irá verificar que o primeiro projector LED da série está aceso.
E. Pressione o botão "sound to chase" (ver n.6) para selecionar todos os projectores: todos os projectores está acemos!
F. Pressione o botão "random chase (ver figura →)
G. Pressione o botão "blackout" outrav vez durante 5 segundos, às que o LED "blackout" deixa de piscar.
H. Feito!

2. DISTRIBUTION DE ENDEREÇO MANUAL:

Outilizadorpode determinar aorderde successao dos projectoresLED:teracontrolotalna sua configuraao mas demora mais tempo acriaruma instalacao com muito projectores.

A. Primeiro determine se irá usar o LEDCON-02 no modo de 4 ou 8 canais (ver interruptor n°12)
B. Conecte todos os projectores ao LEDCON-02 e ligue todo o Sistema.
C. Pressione o botão "blackout" (ver n.8) marca de 5 segundos: às vezes que o "LED Blackout" vemelho comece a piscar.
D. Iré verificar que o primeiro projector LED da série está aceso. Agora pode determinar o endereço este projector pressionando o botão color/chase correspondente (ver n°1):

Pressione o botão "chase1" → o corrente projector LED receive o endereço 1
Pressione o botão "chase2" → o corrente projector LED receive o endereço 2
Pressione o botão "chase3" → o corrente projector LED receive o endereço 3
Pressione o botão "chase4" → o corrente projector LED receive o endereço 4
Pressione o botão "chase5" → o currente projector LED receive o endereço 5
Pressione o botão "chase6" → o corrente projector LED receive o endereço 6
Pressione o botão "chase7" → o corrente projector LED receive o endereço 7
Pressione o botão "chase8" → o corrente projector LED receive o endereço 8

E. Pressione o botão "full on" (ver n°7) para selecionar o proxieso projector e regressar ao punto "D" até que todos os projectores recebam um endereço. Se desejar selecionar o projector anterior, simplesmente pressione o botão "sound to chase" (ver n°6). Vários projectores podem ser colocados no mesmo endereço.
F. Quando todos os projectores tiverem recebido um endereço, pressione o botão "blackout" outras vezescem de 5 segculos até que o LED "blackout" deixe de piscar.

G. Feito!

ESPECIFICAÇÖES

Entrada de corrente: DC 9V 300mA (minimo).

Adaptador corrente AC/DC: AC 240V, 50Hz → 9Vdc / 300mA (ou mais)

Saidas DMX: XLR 3 pinos

Entrada Audio: Nenhuma, Microfone incorporado

Pode fazer download da versão mais recente deste manual noypasso: www.beglec.com
