LEDCON-02 - Lichtsteuerung BEGLEC - Kostenlose Bedienungsanleitung

Marke	BEGLEC
Modell	LEDCON-02
Produkttyp	Lichtsteuerung für LED-Scheinwerfer
Abmessungen	21,0 x 14,0 x 4,6 cm
Gewicht	930 Gramm
Stromversorgung	DC 9V, mind. 300 mA (AC/DC-Adapter enthalten)
DMX-Ausgang	XLR-Stecker, 3-polig
Audioeingang	eingebautes Mikrofon
Betriebsmodi	4/8-Kanal-Dimmer, feste Farben, statischer/Ton-Chase, Spectrum-Mix
Anzahl voreingestellter Farben	9 bei festen Farben, 32 bei Spectrum-Mix
Laufeffekte	12 statische und 12 Ton-Effekte
Sonderfunktionen	Blackout, Full On, Auto-Adressierung, Solo-Modus
Maximale Anzahl Scheinwerfer	Bis zu 120 in Daisy Chain
Geschwindigkeitsregelung	Speed/Fade-Regler (0,1s bis 12s)
Master-Einstellung	Master-Regler (Leistung und Stroboskop)
Betriebstemperatur	Max. 40°C
Wartung und Reinigung	Weiches, leicht feuchtes Tuch, keine flüchtigen Produkte
Sicherheit	Nicht öffnen, Feuchtigkeitsschutz, Innenbereich
Ersatzteile und Reparaturfähigkeit	Reparatur nur durch qualifizierten Techniker
Lieferumfang	LEDCON-02 Fernbedienung, AC/DC-Adapter, Bedienungsanleitung

Häufig gestellte Fragen - LEDCON-02 BEGLEC

Wie kann ich mehrere Scheinwerfer an den LEDCON-02 anschließen?

Verbinden Sie die Scheinwerfer in einer Daisy Chain, indem Sie den DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Scheinwerfers verbinden, dann dessen Ausgang mit dem Eingang des nächsten usw. Verwenden Sie hochwertige symmetrische Kabel.

Wie aktiviere ich die automatische Adressierung?

Drücken Sie die Taste Black Out für etwa 5 Sekunden, bis die rote LED blinkt. Folgen Sie dann den Schritten im Handbuch: Drücken Sie Sound to Chase, um alle Scheinwerfer auszuwählen, dann Random Chase, und drücken Sie abschließend erneut Black Out für 5 Sekunden, um den Vorgang abzuschließen.

Kann ich den LEDCON-02 als herkömmlichen Dimmer verwenden?

Ja, im Modus Chase 2 und bei Einstellung des hinteren Schalters auf 4 oder 8 Kanäle steuern Sie die LED-Scheinwerfer wie einen klassischen Dimmer für Halogen-PAR-Scheinwerfer.

Welche Farben sind im Modus Fixed Colors verfügbar?

Der Modus Fixed Colors bietet Zugriff auf 9 vorprogrammierte Farben, die über die Tasten Color/Chase auswählbar sind.

Wie funktioniert der Modus Spectrum Mix?

Im Modus Spectrum Mix verwenden Sie den Regler Chase/Color, um aus 32 verschiedenen Farben zu wählen. Die Übergänge können über den Regler Speed/Fade für einen allmählichen Verblendungseffekt eingestellt werden.

Wie stelle ich die Geschwindigkeit der Laufeffekte ein?

Verwenden Sie den Regler Speed/Fade. Die linke Seite steuert die Übergangsgeschwindigkeit (0,1s bis 2,5s), die rechte Seite die Verblendzeit (2,5s bis 12s).

Was macht die Taste Sound to Chase?

Sie ermöglicht das Umschalten zwischen den Modi Sound Chase (ausgelöst durch das eingebaute Mikrofon) und Static Chase. Im Adressierungsmodus kann sie zur Auswahl des vorherigen Scheinwerfers verwendet werden.

Wie schalte ich alle Scheinwerfer auf Schwarz (Blackout)?

Drücken Sie die Taste Black Out. Alle drei Kanäle (RGB) werden auf Null gesetzt. Zum normalen Betrieb drücken Sie die Taste erneut.

Welche Versorgungsspannung wird benötigt?

Der LEDCON-02 benötigt eine DC 9V-Stromversorgung mit mindestens 300 mA. Der mitgelieferte Adapter ist für AC 240V 50Hz ausgelegt. Achten Sie darauf, einen Adapter mit positivem Mittelpol zu verwenden.

Kann ich die Sicherung selbst ersetzen?

Nein, das Gerät enthält keine vom Benutzer austauschbare Sicherung. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Öffnen Sie niemals das Gehäuse.

BEDIENUNGSANLEITUNG LEDCON-02 BEGLEC

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Typische opstelling als DJ LED Lichtmodulator:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• LEDCON-02 ist eine extrem flexible vielseitige LED-Femsteuerung.
• LEDCON-02 hat einen eingebauten LED Lichtmodulator (schaltbar: 4 oder 8 Kanäle) für LED PAR56 und LED PAR64 Scheinwerfer: Sie konnen ihre LED PAR-Scheinwerfer in der gleichen Weise steuern, wie vormals ihre Halogen PAR-Lampen bei Verwendung eines herkömmlichen Lichtmodulators! Aber Sie haben auch eine Menge zusätzlicher Möglichkeit...
  Fernsteuerung fur:
• LED MANAGER
• LED SPOT & LED WASH
• LED BALL
• LED PAR56 / PAR64
  .
• Unterschiedliche Arbeitsmodi:
• 4 oder 8 Kanal LED Lichtmodulator mit integrierten musikgesteuerten Chasern.
• Feste Farben: Sofortiger Zugriff auf 9 vorprogrammierte Farben
• Statischer Chaser: Chaser mit 12 entsprechenden Farben-Chasers und manueller Geschwindigkeitskontrolle
• Audio Chaser: Chaser mit 12 entsprechenden Farben-Chasers und Musiksteuerung
• Spektrum-Mischung: 32 entsprechiche Farben für die Spektrum-Mischung einschließlich den Farbisodes
• Einstellbare Geschwindigkeit und Dimmen mit den Faden
  Vollautomatische DMX-Adressierfungtion fur bis zu 120 LED Scheinwerfer!
• Blackout- und „Full on“- Funktion

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

• LEDCON-02 Fernsteuerung

• AC/DC Netzteil
  Bedienungsanleitung

WichtigeHinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gähuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf inh, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation, setzen sieitte nach Transport in eine warme Umgebung das Gerä. eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen setzen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedienen.
• Umgebungstemperaturdorf 40°C nichtüberschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Geräteinnere gelamt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdūnner, welche das Gerät beschädigten wurden.

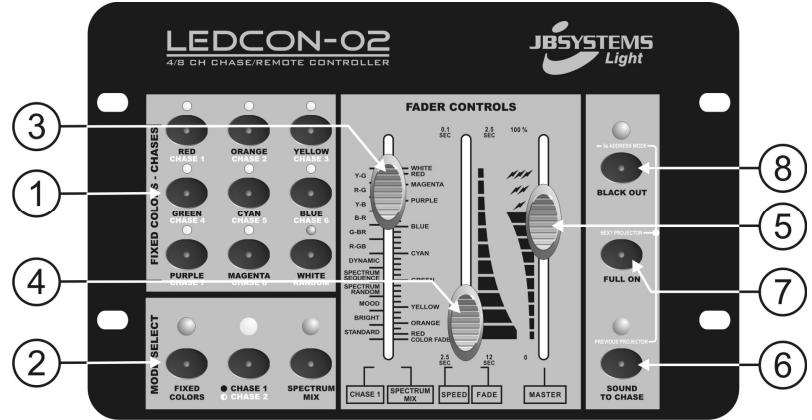

FUNKTIONEN (VORDERSEITE)

1. COLOR / CHASE BUTTONS: These Knöpfe haben verschiedene Funktionen entsprechend dem gewählten Betriebsmodus (siehe Nr. 2):

2. FIXED COLOR MODE: Sie können zwischen 9 verschiedenen vorprogrammierten Farben ausgehalten.

3. CHASE 2: Sie können 8 verschiedene Chaser und einen Random(Zufall-) Chaser auswahlen. (musikgesteuert oder nicht)

4. AUTO ADDRESS MODE: Sie können die Reihenfolge der angeschlossenen LED PAR-Scheinwerfer festlegen. Siehe Kapitel "ADRESSIERUNG" für weitere Informationen.

5. MODE SELECT-TASTEN: 3 Tasten zum Einstellen des Controllers in unterscheidliche Arbeitsmodi:

6. FIXED COLORS: Verwendung der „Feste Farbe“-Tasten (1).

7. CHASE: zum Auswahlen der verschiedenen Chasermodi:

8. CHASE 1: wahlen Sie diesen Modus, wenn Sie einen der 12 Farbchaser unter Verwendung des "Chase/Color" Faders (3) auswahlen möchten. Im Chase1-Modus brennt die gelbe LED.

9. CHASE 2: wahren Sie diesen Modus, wenn Sie den Controller als 4 oder 8 Kanal DJ Lichtmodulator verwenden möhen. Sie konnen die "Color / Chase buttons" (siehe Nr.1) zum Auswahlen der verschiedene Chaser benutzten. Im Chase2-Modus leuchtet die gelbe LED auf.

10. SPECTRUM-MIX: Auswahl einer der 32 entsprechenden Farben zur Benutzung mit dem „Chase-/Farbe"-Fader (3).

11. CHASE/COLOR-FADER: Auswahl eines vorhandenen Farbchasers:

12. Links vom Fader werden die entsprechenden Chaser angezeigt.

13. Rechts vom Fader werden die entsprechenden Farben angezeigt.

Wichtige Anmerkung: Es gibt auch eine Funktion, die „color fade" (FarbFACE) genannt wird, die für „Hintergrundbeleuchtungs"-Anwendungen sehr gut geeignet ist. Wahlen Sie diese Funktion zum sanften Fade von einer Farbe zur anderen. Sie konnen die Zeit zum Überblenden mit dem FarbFACE-Fader (3) einstehen.

1. SPEED/FADE FADER: Auswahlen der Chasergeschwindigkeit oder der Farbadezeit:

2. Links vom Fader wird die Chasergeschwindigkeit angezeigt.

Der Bereich reicht von 2,5 Sek. bis 0,1 Sek.
- Rechts vom Fader wird die Farbadezeit angezeigt. Der Bereich reicht von 12 Sek. bis 2,5 Sek.

1. MASTER-FADER: Steuerung des Dimmens aller LED und der gesamten Strobegeschwindigkeit.

2. SOUND-TASTE: Umschalten des Chasermodus zwischen Musik und statisch. Drücken Sie diesen Knopf im "Auto address"-Modus um den vorhergehenden Scheinwerfer auszuwahlen. Siehe Kapitel "ADRESSIERUNG" für weitere Informationen

3. FULL ON-TASTE: Schaltet alle drei Farben ( + + ) auf max. Helligkeit. Drücken Sie diesen Knopf im "Auto address"-Modus um den nachfolgenden Scheinwerfer auszuwahlen. Siehe Kapitel "ADRESSIERUNG" für weitere Informationen
4. BLACK OUT-TASTE: Schaltet alle drei Farben ( + + ) auf die „zero" Helligeitsstufe. Halten Sie diesen Knopf ungebaryl 5 Sekunden gedrückt, um die "Automatic address"-Funktion zu starten. Siehe Kapitel "ADRESSIERUNG" für weitere Informationen.

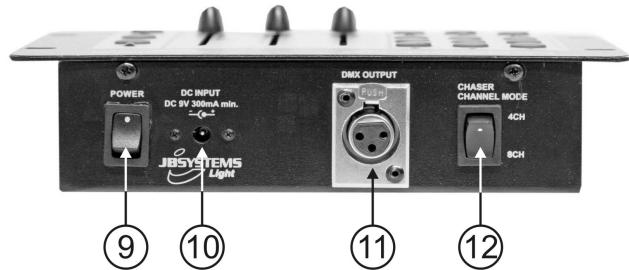

FUNKTIONEN (Rückseite)

1. NETZSCHALTER: EIN-/AUSSCHALTEN des Geräts
2. GLEICHSTROM (DC) EINGANG: Schließen Sie das mitgelieferte AC/DC-Netzteil an diesen Eingang an. Falls Sie einen anderen Adapter verwenden wollen, prüfen Sieitte, ob dieser 9V DC bei mindestens 300mA mit ^+ in der Mitte liefern kann.
3. DMX AUSGANG: Schickt DMX-Signale an den angeschlossen um units.

i. CHASER CHANNEL MODE: um festzulegen, ob die LEDCON-02 als 4 oder 8 Kanal LED Lichtmodulator arbeiten soll.itte beachten Sie, dass Sie die "Auto address"-Funktion stets nach dem Wechsel des Kanalmodus benutzten sollen!

VERBINDUNGEN

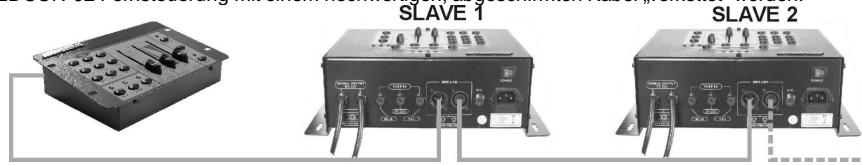

Mit LED MANAGER und/oder MINI LED MANAGER:

• Die DMX Ein-/Ausgänge von einem oder mehreren LED-Managemn müssen mit dem DMX-Ausgang der LEDCON-02 Fernsteuerung mit einem hochwertigen, abgeschirmten Kabel „verkettet" werden.

• Mit der Fernbedienung LEDCON-02 werden alle verbundenen Slaves gesteuert. Die LED-Manager werden automatisch zu Slaves (Die „Slave LED" leuchtet auf). Die Bedienelemente auf den Slavegeräten sind ohne Funktion.

Wichtig! Vergessen Sie nicht die "Auto address"-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (Siehe Kapitel "ADRESSIERUNG")

Mit LED BALL, LED SPOT/WASH, oder anderen LED Scheinwerfern:

Die DMX Ein-/Ausgänge von einem oder mehreren LED-BALL und/oder LED SPOT/WASH Projektoren müssen mit dem DMX-Ausgang der LEDCON-02 Fernsteuerung mit einem hochwertigen, abgeschirmten Kabel „verkettet" werden.

Wichtig! Vergessen Sie nicht die "Auto address"-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (Siehe Kapitel "ADRESSIERUNG")

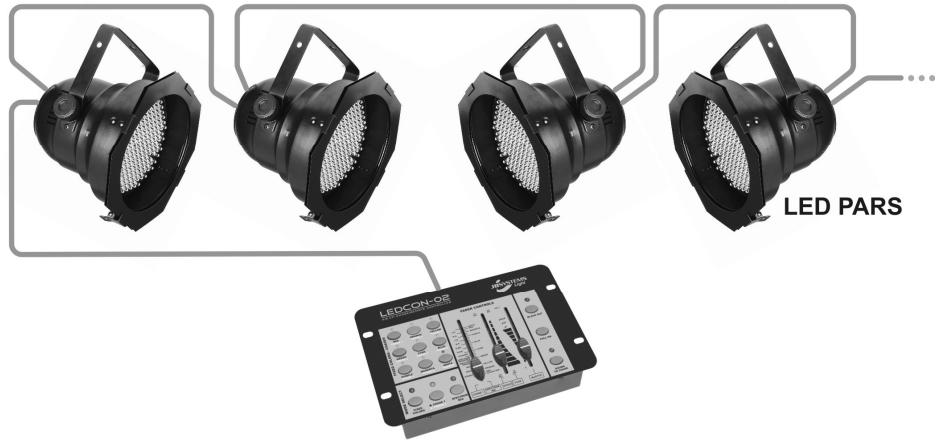

Eine typische Einstellung bei Verwendung als DJ LED Lichtmodulator:

• Schalten Sie einfach die DMX-Ein/Ausgabe aller angeschlossener LED PAR-Scheinwerfer mit dem DMX-Ausgang der LEDCON-02 Fernbedienung unter Verwendung eines hochwertigen symmetrischen Kabels hintereinander (daisy chain). Sie können bis zu 120 Geräte anschließen! Wenn Sie mindestens 8 Scheinwerfer verwenden, können Sie die LEDCON-02 in den 8-Kanal-Modus setzen.

Wichtig! Vergessen Sie nicht die "Auto address"-Funktion zu starten, diese wird allen angeschlossenen Geräten eine eigene Adresse geben. (siehe Kapitel "ADRESSIERUNG") DIP-Schalter 0 bis 9 am LED PAR,müssen ausgeschelt sein (OFF)!

ADRESSIERUNG

Jedes Mal, wenn Sie eine andere Einrichtung mit der LEDCON-02 aufbauen, müssen Sie diese Funktion starten. Die LEDCON-02 verteil neue Adressen an die angeschlossenen Scheinwerfer. Es gibt zwei Arten die Adressen zu vertieren:

1. VOLLAUTOMATISCHE ADRESSENVERTEILUNG:

Die LEDCON-02 teilt automatisch allen angeschlossenen LED-Scheinwerfern Adressen zu. Das erste Gerat in der Kette erhalten die Adresse 1, das nachste die Adresse 2, ... Die Adressenverteilung hängt vom Kanalmodus und der Anzahl angeschlossener LED-Scheinwerfer, ... Einige Beispiele:
- Eingestellt auf 4-Kanal-Modus mit 20 Scheinwerfern → ist die Adressierung: 1234 - 1234 - 1234 - 1234 - 1234
Eingestellt auf 8-Kanal-Modus mit 20 Scheinwerfern → ist die Adressierung: 12345678 - 12345678 - 1234
A. Entscheiden Sie zunachst, ob Sie die LEDCON-02 in den 4- oder 8-Kanal-Modus setzen möchten (siehe Schalter Nr. 12)
B. Schlieben Sie alle Scheinwerfer an die LEDCON-02 an und schalten Sie die gesamte Installation an.
C. Halten Sie den "Blackout"-Knopf (siehe Nr. 8) für ungebähr 5 Sekunden gedrückt: bis die rote "Blackout LED" aufleuchtet.
D. Sie sehen auf der Anzeige, dass der ersten LED-Scheinwerfer in der Kette brennt.
E. Drücken Sie den "Sound to chase"-Knopf (siehe Nr. 6) um alle Scheinwerfer auszuwahlen: alle Scheinwerfer brennen!
F. Drücken Sie den "Random chase"-Knopf (siehe Abbildung → )
G. Halten Sie den "Blackout"-Knopf erneut für ungebär 5 Sekunden gedrückt, bis die "Blackout"-LED erlicht.
H. Fertig!

2. MANUELLEADRESSENVERTILUNG

Der Benutzer kann die Reihenfolge der LED-Scheinwerfer festlegen: Sie haben frei gestaltungsmöglichkeiten, aber eine Installation mit vielen Scheinwerfern besteht mehr Zeit.

A. Entscheiden Sie zunachst, ob Sie die LEDCON-02 in den 4- oder 8-Kanal-Modus setzen möchten (siehe Schalter Nr. 12)
B. Schlieben Sie alle Scheinwerfer an die LEDCON-02 an und schalten Sie die gesamte Installation an.
C. Halten Sie den "Blackout"-Knopf (siehe Nr. 8) für ungebähr 5 Sekunden gedrückt: bis die rote "Blackout LED" aufleuchtet.
D. Sie siehen auf der Anzeige, dass der ersten LED-Scheinwerfer in der Kette brennt.Jetzt konnen Sie die Adresse these Scheinwerfers durch Drucken des entsprechenden Color/Chase-Knops festlegen (siehe Nr. 1):

Drucken Sie den Knopf "Chase1" → der aktuelle LED Scheinwerfer erhalten die Adresse 1
Drucken Sie den Knopf "Chase2" → der aktuelle LED Scheinwerfer erhalten die Adresse 2
o Drucken Sie den Knopf "Chase3" → der aktuelle LED Scheinwerfer erhalten die Adresse 3
Drucken Sie den Knopf "Chase4" →der aktuelle LED Scheinwerfer erhalten die Adresse 4
Drucken Sie den Knopf "Chase5" → der aktuelle LED Scheinwerfer erhalten die Adresse 5
Drucken Sie den Knopf "Chase6" →der aktuelle LED Scheinwerfer erhalten die Adresse 6
Drucken Sie den Knopf "Chase7" → der aktuelle LED Scheinwerfer erhalten die Adresse 7
Drucken Sie den Knopf "Chase8" → der aktuelle LED Scheinwerfer erhalten die Adresse 8

E. Drücken Sie den "Full on"-Knopf (sieh Nr. 7) zum Auswahlen des nachfolgenden Scheinwerfers und wiederholen Sie "D" bis alle Scheinwerfer eine Adresse erhalten haben. Wenn Sie den vorhergehenden Scheinwerfer auswahlen möchten, drücken Sie einfach den "Sound to chase"-Knopf (siehe Nr. 6). Mehrere Scheinwerfer können auf eine einzige Adresse gesetzt werden.

F. Wenn alle Scheinwerfer eine Adresse erhalten haben, halten Sie den "Blackout"-Knopf wieder für ungebahr 5 Sekunden gedrückt, bis die "Blackout" LED erlicht.

G. Fertig!

SPEZIFIKATIONEN

Stromversorung: Gleichstrom (DC) 9V, mindestens 300mA .

AC/DCNetzteil: AC 240V, 50Hz → 9V DC / 300mA (oder mehr)

DMX-Ausgang: 3-poliger XLR

Audio-eingang: Keiner, internes Mikrofon

Abmessungen: 21.0 × 14.0 × 4,6 cm

Gewicht: 930 Gramm

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com
