GEBRUIKSAANWIJZING LEDCON-02 BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 en voor uw eigendigheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• LEDCON-02 is een multifunctionele LED controller met een extreme flexibilitéit.
• LEDCON-02 heeft een ingebouwde 4 en 8 kanaals LED Lichtmodulator (omschakelbaar) voor de LED PAR56 en LED PAR64 projectoren: u kut uw LED PAR projectoren op exactdezelfde manier sturen zoals u dit vroeger deed met uw oude halogeen PAR lampen +lichtmodulator! Maar dan wel met heel wat meer möglichkheden...

• Afstandsbediening voor:

• LED MANAGER (LED-voeding)

• LED SPOT & LED WASH
• LED BALL
• LED PAR56 / PAR64
  .

Verschillende werkmodi:

• 4 of 8 kanaals Licht modulator voor LED projectoren, voorzien van heel wat muziekgestuurde programma's.
• Vaste kleurmodus: Direkte toegang tot 9 voorgeprogrammeerde kleuren.
• Statische looplicht modus: 12 verschillende kleurlooplichen met handmatige snelheidsbediening.
• Muziekgestuurd looplicht modus: 12 verschillende kleurlooplichten in het ritme van de uziek.
• Spectrum mix: 32 verschillende spectrum mix kleuren inclusief trage kleurovergangen.

Regelbare snelheid en dimmen met kleurovergangen.
Volutomatische DMX-adressering tot 120 LED Projectoren!
- Verduistering en "volledig aan" functie.

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• LEDCON-02 controller
• AC/DC adapter
• Gebruiksaanwijzing

Belangrijkeinstructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uiterst nauwkeurig volgt. Elke schadeverooraaktdverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijikhdevidoor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten bevuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er noch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort als iuitekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligeidsreden is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doeK. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadenigen.

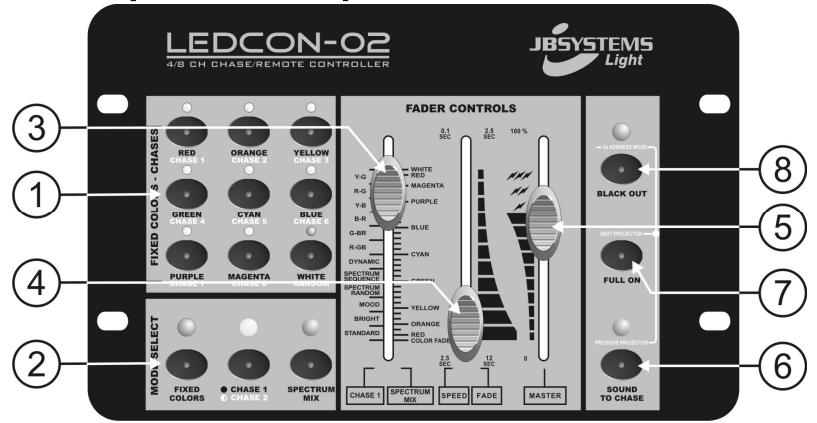

FUNCTIES (VOORZIJDE)

1. COLOR / CHASE TOETSEN: deze toetsen haben verschillende functies, afhankelijk van de geselecteerde werkmodus (zie n°2):

2. FIXED COLOR MODE: u kurz 9 vooraf ingestelde kleuren onmiddelijk oproepen.

3. CHASE 2: u=kunt één van de 8 verschillende chases of de random chase activeren. (op het ritme van de muziek of Niet)

4. AUTO ADDRESS MODE: u kurz de volgorde van de aangesloten LED PARs bepalen. Zie hoofdstuk "ADDRESSEN INSTellen" voor meer info.

5. MODE SELECT TOETSEN: 3 knoppen om de bediening in verschlende werkmodi in te kuren stellen:

6. FIXED COLORS: selecteer deze modus als u de "fixed color" (vaste kleur) knuppen (1) wilt gebruiken.

7. CHASE: worden gebrukt om uit 2 verschillende chase modi te kiezen:

8. CHASE 1: selectable deze modus als u één van de 12 kleurenlooplichen wilt selecteren via de "chase/color" schuifregelaar (3). In Chase1 modus is de gele LED aan.

9. CHASE 2: selector deze modus wanneer u de controller als een 4 of 8 kanaals DJ Lichtmodulator wilt laden werken. U kurz de "color / chase toetsen" (zie n°1) gebruiken om het gewenste looplicht te selecteren. In Chase2 modus knippert de gele LED.
   ELECTRUM MIX: selector deze modus als u eén van 32 verschillende kleuren wilt selecteren, bruik de "chase/color" fader (3).

10. CHASE/COLOR FADER: worden gebruikt om een van de beschikbare kleurenlooplichten te selecteren:

11. Linkerkant van de fader toont de verschillende looplichten.

12. Rechterkant van de fader toont de verschillende kleuren. Belangrijke Opmerking: Er is ook een functie "color fade" (kleurovergangen) genoemd die erg Mooi is voor toepassingen met achtergrondverlichting. Selecteer deze functie om zachtjes van de ene kleur maar de andere over te gaan. U kan de overvloeitijdussen de kleuren regelen met de speed/fade regeling (4).

13. SPEED/FADE FADER: worden gezruikt om de looplichtsnelheid of de overvloeitijd in te stellen:

14. Linkerkant van de fader toont de looplichtsnelheid, bereik van 2,5s tot 0,1s.

15. Rechterkant van de fader toont de overvloeitijd, bereik van 12s tot 2,5s.

16. MASTER FADER: worden gebruikt om het totale dimmen van de LED's te bedieren alsook de snugheid van de stroboscoop.

17. SOUND TOETS: worden gebruikt om de looplicht (chase) modus tussen de geluidsmodus en de staatische modus om te schakelen. Druk op deze toets in de "auto address" modus om de vorige projector te selecteren. Zie hooftstuk "ADRESSEN INSTELLLEN" voor meer informatiek.

18. FULL ON TOETS: worden gezrukt op de 3 kleuren ( + + ) op het maximale niveau in te stellen. Druk op deze toets in de "auto address" modus om de volgende projector te selecteren. Zie hoofdstub "ADRESSEN INSTELLEN" voor meer informatie

19. BLACKOUT TOETS: worden gezrukt om de 3 kleuren ( + + ) op het nulniveau in te stellen. Druk gedurende ongeveer 5 Seconden op deze toets om de "auto address" modus te starten. Zie hoofdstub "ADRESSEN INSTELLEN" voor more info.

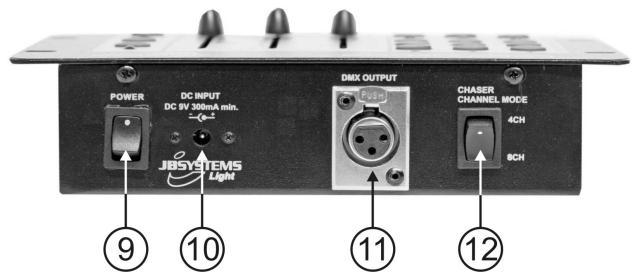

FUNCTIES (ACHTERZIJDE)

1. POWERSCHAKELAAR: worden gebruikt om de unit aan/uit te schakelen.

2. DC INGANG: sluit de meegeleverde AC/DC adapter aan op deze ingang. Als u een andere adapter gebruikt weet dan zeker dat deze 9Vdc en minimaal 300mA met + in het midden heeft.

3. DMX UITGANG: zendt DMX-signalen maar de aangesloten units.
4. CHASER CHANNEL MODE: worden gebrukt om de Lichtmodulator functie van de LEDCON-02 te latenten werken over 4 kanalen of over 8 kanalen. Vergeet Niet van opnieuw de "auto address" functie uit te voeren wanneer u de kanaalinstelling heb gewijzigd.

AANSLUITINGEN

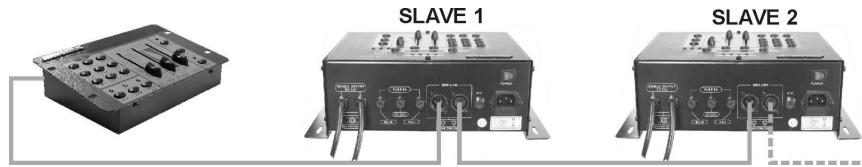

Met LED MANAGER en/of MINI LED MANAGER:

• U moet de DMX in/uitgangen van één of meer LED-MANAGERS doorlussen met de DMX-uitgang van de LEDCON-02 afstandsbediening, gelebruik een gebalanceerde kabel met een goed kwaliteit.

• De LEDCON-02 afstandsbediening zal worden gebrukt om alle aangesloten slaven te bedieren. De LED MANAGERS zijn automatisch als slaven geschakeld (slave LED is aan). De bedieningen op de slave unit(s) zijn nicht bruikbaar.

Belangrijk! Vergeet zich de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigendre toekennen. (zie hoofdstuk ADRESSEN INSTELLLEN)

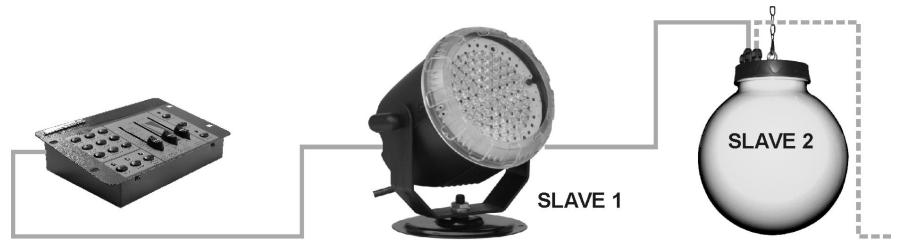

Met LED BALL, LED SPOT/WASH, of andere LED projectoren :

• U要去 de DMX in/uitgangen van een of meer LED-BALL en/of LED SPOT/WASH projectoren doorlussen met de DMX-uitgang van de LEDCON-02 afstandsbediening. Gebruik een gelbalanceerde kabel met een goed kwaliteit.

Belangrijk! Vergeet zich de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigendre toekennen. (zie hoofdstuk ADRESSEN INSTELLLEN)

• Link de DMX in/uitgangen van alle LED PARs met meekaar door en verbind de ingang van het eerste toestel met de DMX-uitgang van de LEDCON-02 controller. Gebruik hiervoar symmetrische kabels van goede kwaliteit. U knot tot 120 tostellenden met meekaar linken! Indien u minimum 8 projectoren gebruikt knot u de LEDCON-02 op 8 kanalen latentwerken.

Belangrijk! Vergeet zich de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigendres toekennen. (zie hoofdstuk ADRESSEN INSTELLLEN). De DIP schakelaars 0 tot 9 van de LED PARs要去en op OFF ingesteld+zijn!

ADRESSEN INSTELLLEN

Telkens wannee u een verschillende installmentie uitvoert met de LEDCON-02 moet u deze handeling uitvoeren. De LEDCON-02 za weitere adressen aan de toestellen toekennen. Er zijn 2 manieren om adressen toe te kennen:

1. VOLLEDIG AUTOMATISCHE ADRESTOKENNING:

De LEDCON-02 kent automatisch adressen toe aan alle verbonden LED projectoren. Het eerste toestel in de reeks krijt adres 1, de volgende krijt adres 2,... Het toeken van de adressen hangt af van de kanaalmodus en het eenantal verbonden projectoren. Enkele voorbeelden:

• 4 kanaals modus met 20 projectoren de adressen zullen er als volgt uitzien: 1234 - 1234 - 1234 - 1234 - 1234
• 8 kanaals modus met 20 projectoren de adressen zullen er als volgt uitzien: 12345678 - 12345678 - 1234
  I. Beslis eerst of u de LEDCON-02 in 4 of 8 kanaals modus wilt latent werken (zie schakelaar n°12)

A. Verbind alle projectoren met de LEDCON-02 en zet de volledige installment aan.
B. Druk gedurende ongeveer 5seconden op de "blackout" toets (zie n°8): tot de rode "blackout LED" begint te knipperen.
C. U zult merken dat de eerste LED projector in de reeks aan is.
D. Druk op de "sound to chase" toets (zie n°6) om alle projectoren te selecteren: alle projectoren zijn aan!
E. Druk op de "random chase" toets (zie afbeelding )
F. Druk waar gedurende ongeveer 5seconden op de "blackout" toets, tot de "blackout" LED stopt met knipperen.
G. Klaar!

De gebruiker kan eveneens beslissen over de volgorde van de LED projectoren: u heeft zo de volledige controle over de configuratie maar het neemt wel meerijd in beslag, vooral bij grotere installmentes.

A. Beslis erst of u de LEDCON-02 in 4 of 8 kanaals modus wilt latent werken (zie schakelaar n°12)
B. Verbind alle projectoren met de LEDCON-02 en zet de volledige installmentie aan.
C. Druk gedurende onceveer 5seconden op de "blackout" toets (zie n°8): tot de rode "blackout LED" beqint te knippener.
D. U zult merken dat de eerste LED projector in de reeks aan is. U kut nu zich beslissen welt adres aan deze projector要去egetekend worden door op de overeenstemmende color/chase toets (zie n°1) te drukken:

Druk op toets "chase1" de LED projector die aan is krijgt adres 1 toegewezen
Druk op toets "chase2" de LED projector die aan is krijgt adres 2 toegewezen
Druk op toets "chase3" de LED projector die aan is krijgt adres 3 toegewezen
Druk op toets "chase4" de LED projector die aan is krijgt adres 4 toegewezen
Druk op toets "chase5" de LED projector die aan is krijgt adres 5 toegewezen
Druk op toets "chase6" de LED projector die aan is krijgt adres 6 toegewezen
Druk op toets "chase7" de LED projector die aan is krijgt adres 7 toegewezen
Druk op toets "chase8" de LED projector die aan is krijgt adres 8 toegewezen

E. Druk op de "full on" toets (zie n°7) om de volgende projector te selecteren en voer terug stap "D"uit, dit tot alle projectoren een adres hebben. Indien u terug de vorige projector wenst te selecteren, druk dan op de "sound to chase" toets (zie n°6). Verschillende projectoren konnen hetzelfde adres toegewezen krijgen.
F. Wanner alle projectoren hun adres hebben, druk dan terug gedurende ongeveer 5seconden op de "blackout" toets, tot de "blackout" LED stopt met knipperen.
G. Klaar!

SPECIFICATIONS

Vermogeningang:

DC 9V 300mA minimaal

AC/DCadapter:

AC 240V, 50Hz → 9Vdc / 300mA (ofmeer)

DMX uitgang:

3pin XLR

Audio ingang:

Geen, interne microfoon

Afmetingen:

21,0 x 14,0 x 4,6 cm

Gewicht:

930 gram

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloads via once website: www.beglec.com
