LED RAVE - Iluminação LED para eventos BEGLEC - Manual de utilização gratuito

Tipo de produto	Iluminação LED para eventos
Marca	BEGLEC
Modelo	LED RAVE
Dimensões (L x A x P)	247 × 218 × 162 mm
Peso	3,00 kg
Alimentação	AC 100 a 250V, 50Hz/60Hz
Consumo elétrico	20 watts
Fusível	250V 6,3A, tipo lento (20mm vidro)
Fonte de luz	1 LED branca de 10W (branco frio)
Roda de gobos	15 gobos multicoloridos + aberto
Controle de som	Microfone integrado
Controle DMX	1 canal DMX, conectores XLR de 3 pinos
Funções principais	Efeito Gobo Flower, rotação contínua ou ativada pelo som, estroboscópio ultra rápido
Instalação	Suporte de fixação com orifício para gancho, cabo de segurança necessário
Temperatura ambiente máxima	45°C
Temperatura de superfície máxima	85°C
Manutenção	Limpeza das lentes a cada 30 dias (externas) e a cada 90 dias (internas). Limpeza interna por pessoal qualificado
Segurança	Uso interno apenas, não expor à umidade, não abrir, respeitar distâncias de segurança
Reparabilidade	Fusível substituível pelo usuário; outros reparos por técnico qualificado
Acessórios incluídos	Cabo de alimentação, manual de instruções
Garantia	Garantia limitada (contatar o vendedor)

Perguntas frequentes - LED RAVE BEGLEC

Como instalar o LED RAVE em altura?

A instalação deve ser realizada por pessoal qualificado. Use um suporte de fixação adequado e um cabo de segurança secundário que suporte 12 vezes o peso do aparelho. Certifique-se de que a área abaixo está livre e que o aparelho está fora do alcance do público.

Como configurar o endereço DMX?

Use os interruptores DIP numerados de 1 a 9. Cada interruptor corresponde a um valor binário (1, 2, 4, 8, 16, 32, 64, 128, 256). Some os valores dos interruptores na posição ON para obter o endereço de partida desejado entre 1 e 512.

O que fazer se o aparelho não ligar?

Verifique primeiro o cabo de alimentação e a tomada elétrica. Se o problema persistir, verifique o fusível (250V 6,3A tipo lento). Substitua-o se necessário por um fusível idêntico. Se o problema continuar, contate seu revendedor.

Como limpar as lentes?

Use um pano macio com um produto de limpeza para vidros. Limpe as ópticas externas pelo menos a cada 30 dias e as ópticas internas a cada 90 dias. A limpeza interna deve ser feita por pessoal qualificado.

Posso usar o aparelho ao ar livre?

Não, este aparelho é destinado apenas para uso interno. Não o exponha à chuva ou umidade para evitar riscos de choque elétrico.

Qual é o consumo elétrico?

O consumo é de 20 watts. A alimentação aceita uma tensão de 100 a 250V AC, 50/60Hz.

Quantos gobos estão disponíveis?

O aparelho possui 15 gobos multicoloridos mais uma posição aberta, oferecendo uma grande variedade de efeitos luminosos.

Como funciona o modo de som?

O microfone integrado capta a música. Os interruptores da roda de gobos e do refletor têm uma posição 'II' que ativa a rotação ao ritmo da música para efeitos dinâmicos.

Como conectar vários aparelhos em DMX?

Conecte os aparelhos em corrente usando cabos DMX XLR de 3 pinos. O primeiro aparelho recebe o sinal do controlador, os seguintes são encadeados via a saída DMX. Certifique-se de usar um resistor de terminação de 90-120 ohms no final da corrente.

Quais são as instruções de segurança importantes?

Nunca fixar diretamente a fonte de luz. Não usar na presença de pessoas epilépticas. Desconecte o aparelho antes de qualquer manutenção. Não exponha à umidade. Respeite uma distância mínima de 10 cm das paredes. A temperatura da superfície pode atingir 85°C, não tocar com as mãos nuas.

MANUAL DE UTILIZADOR LED RAVE BEGLEC

AVISO: PERIGO! Nunca exponha as lentes directamente à luz solar, mesmo que por peu tempo! Istô pode danIFICAR o efeito luminoso ou mesmo provocar um incêndio!

EN - DISPOSAL OF THE DEVICE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

Esta unidad está protegida contra interferências rádio. Este produit cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produits foi comprovada e as declarações e documento relevantes foram efectuados pelo fabricante.

-Esta unidad destina-se a produir efeitos luminos decorativos e éutilizada em sistemas de expectáculos de luz.
- Incível gobo flower multicolorido baseada em Led!
- Baseado em LED branca muito potente de 10 watt:

Consumo mucho bajo de energia
- Cores extremamente brilhantes comparadas com os efeitos com lampadas de halogeneo
- Sem substituição de lâmpadas!
- Virtualmente sem producao de calor
- Muito leve (sem necessidade de transformadores para a lampaça)

• Grande potência de saía e 15 gobos definidos gratas a ópticas excelentes
• 2 interruptores controlam a rotação continua ou activada por som do gobo e do prato reflector
• Activado por som com microfone interno
• Função de strobe ultra rápida
• Gracias ao controlo DMX de 1 canal, aunitiespe ser ligada / desligada por qualquer controlador DMX.
• Perfeito paraPEGUENAS aplicacoes: discotecas, clubs, Djs moveos, casa,...

ANTES DE UTILIZAR

• Antes de utilizesa esta unidad verifique se existem danos provocados durante o transporte. Casa existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurâça e visos descriços neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso vendia esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa contentos seguintes artigos:
- Manual do utiliser
- Unidade LED RAVE

INSTRUÇÉS DE SEGURANÇA:

ATENÇA: De forma a evacitar o risco deCHOque electrolyico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*síbolo composto por um triangulo equilátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco de何时que eletrico.

O*símbolo composto por um triángulo equilátero com um punto de exclamação alerta outilizarao para a presence de instruções importantes de utilização e manutençao do produits.

Este sintbolo significa:utilizaçãounicamente em espaços fechados.

Este"simbolo significa:Leia instruções.

Proteja o ambiente. Recicle o materialomensa embalagem.
- Os efeitos luminos novos podem por vezes produzir algo fumo e/ou cheiro desagradavel. Essistupaque é normal e temporária.
- De modo a evitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ou humidade.
- De forma aEAR a formacao de condensacao no interior da unidade, ao transporte-la para ambiente quente aguarde algo um tempo de modo a que haja uma ambientacao a temperatura. A condensacao podera afectar o desempenho da unidade ou atedanifica-la.
- Esta unidade destinata-se uniquamente a'utilização em espacços fechados.
- Não introduza objects de metal nemVERTLiquidos no interior do produits, correra risco dechoque eletrico ou poder danificar o produits. Caso algobjecto estranho entre em contacto com o interior da unidade, desigue-a de imeditado da corrente.
- Coloque esta unidad num local arejado, afastado de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 50cm de distancia de paredes circundentes.
- Não cubra os orificções de ventilação ou aunities podem sobrequecer.
- Evite locais com poeiras. Limpe a unidade regularamente.
- Mantenha esta unidade fora do alcance das crianças.
- Esta unidade deverá ser operada uniquamente por pessoas experimentes.
- Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
- Certifique-se de que não irão passar pessoas sob a区内 de instalacao da unidade durante a instalacao e manutencao.
- Desligue sempre a unidade da corrente quando não autilizar durante longos periodos de tempo, antes de efctuar manutenção.
- A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu pais.
- Certifique-se que a voltagem a utilizesn não é superior à voltagem indicaa no pailen traseiro da unidade.
- O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imeditamente o cabo quando este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
- Nunca permita que este cabo entre em contacto com outros cabos!
-Esta unidad deverá estar ligada à Terra de forma a respeitar as regras de seguranca.
- Não ligue a unidade a reguladores de intensidade.
- Utilize sempre um cabo de segurar aprovado ao instalar aunities.
- De forma a não correr risco deCHOque eletrico não abra a cobertura da unidade. Não existem peças que possam ser substituções pelo'utilizar.
- Nunca repare um fusivel nem tente operar a unidade sem fusivel. Substitua sempre um fusivel danificado por outras como as mesmas caracteristicas!
- Em caso de problemas sérios de functimento, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
- A cobertura e as lentes deverão ser substituções caso aparecem danos visíveis.
- Caso soit nécessario Transportar a unidade utilize a embalagem original.
- Por motivos de segurar, são proibidas quando alteracoes não autorizadas à unidade.

Importante: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

INSTALAÇÃO EM SUSPENSAO

• Important: A instalação deve ser effectuada uniquamente por pessoalrialicado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar um instalação em suspensão é necessária muita experiencia! Respeite os limites de carga,utilize materiais de instalacao aprovados e inspecione a unidade instalada regularmente de forma a assegurar a seguraça.
• Certifique-se que sob a area de instalacao da unidade não irao passar pessoas durante a instalacao e manutencao.

• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 10cm de distência de paredes circundentes.

• A unidade deve ser instalada fora do alcance das pessoas; afastada de和地区 onde as pessoas possam passar ou sentar-se.

• Antes de proceder à instalação certificque-se que a area selecciónada pode suportar uma energia minima de 10 vezes o peso da unidade.
• Na instalação, utilize sempre um cabo de segurança aprovedo com capacidade para suportar 12 vezes ou peso da união.于此。Meda de segurança secundária deferá ser instalada de forma a que nenhum parte da instalação possa cair mais de 20cm caso o punto de apoio principal ceda.
• A equipe deverá ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orificios de ventilação ou aunities podem sobraquecer.
• Outilizador da unidadedeeracertificar-sequea instalacao éaprovada em termos de seguranca e em termos tecnicos poruma persona qualificada antes de efectuar a primaryautilização.Ainstalacaodeveraserinspeccionadatodostosanosporumultcnicoqualificadodeformacertificar-sequea segurancaestasseguirada.

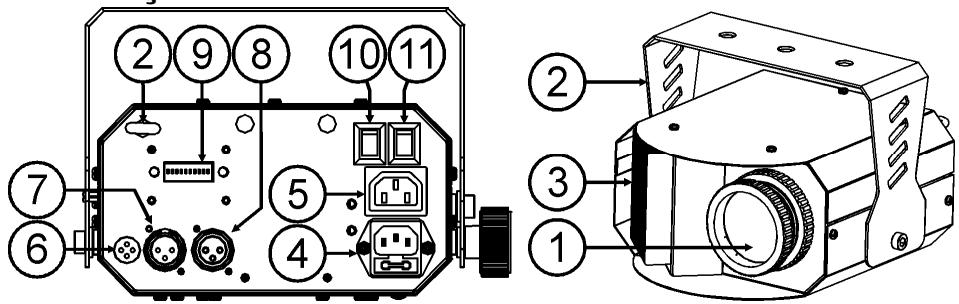

DESCRÊÇÂO:

1. Lentes opticas: virar a lente para mudar o foco e obter gobos apiada
2. Suporte de suspensão com 1 parafuso de aperto em ambos os lados para fixar a unidade e um orifácio para aplicação de um gancho de montagem.
3. Ventoinha de grande dimenso para os LED de 10W: não fazer!.
4. Entrada de corrente eletrica com tomada IEC com e suporte de fusivel integrado, para ligar o cabo de alimentacao fornecido.
5. Saida de alimentação com suporte IEC: pode usar um cabo especial de alimentação IEC para conectar está saída com a entrada de alimentação do proxies LED RAVE II para fácil ligation em cadeia (um maior de 60 unidasoes podser ser connectadas)
6. Microfone
7. Entrada DMX: Conector XLR macho de 3 pinos uso para ligar cabos DMX universais.Esta entrada recebe instruções de um controlador DMX.
8. Saída DMX: Conector XLR fêmea 3 pinos usada para conectar o Led Rave com a aproxima unidade nacadeia DMX
9. Interruptores DIP, usados para definir o endereço inicial da unidade.

10. Interruptor para roda de gobos:

11. Posicao 0: a roda de gobos não gira

12. Posicao I: rotação continua da roda de gobos

13. Posicao II: rotação da roda de gobos activada por som

14. Interruptor para reflector:

15. Posicao 0: o reflector não gira

16. Posicao I: rotação continua do reflector
17. Posicao II: rotação do reflector activada por som

INSTALAÇÃO ELECTRICA + CONFIGURAÇÃO

Important: A instalacao eletrica deve ser feita apenas por pessoal qualificado, de acordo com os regulamentos para segurarce eletrica e mecanica novosso pais.

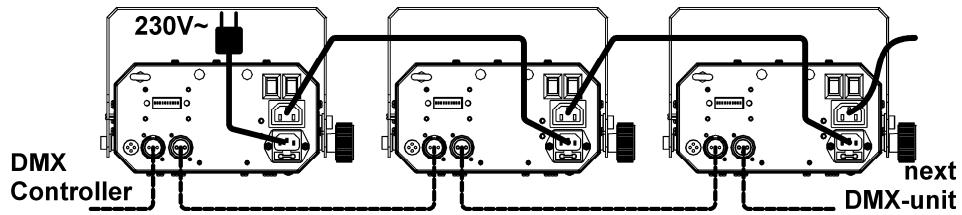

Instalação électrique em modo DMX:

• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de luz. É necessário ligar em série ovosso controlador DMX a todas as unidas conectadas com um cabo balanceado de boa qualidade
• Ambos os connectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares porque这只是 cabos são compatíveis com cabos de录音 balanceados.

Configuração XLR 3 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+)

Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos 4+5 não são usados.

• Para prevenir comportamento estranho dos efeitos de luz, devo a interferências,deeru USING a resistência de 90 a 120 no final da série. Nunca utilize divisor de cabo Y,isto simplementmente não funciona!
• Verifique se todas as unidades está igadas à corrente.
• Cada efeito de luz na sérieunda de ter o seuignon endereço inicial para saber quais os comandos do controlador que tem de descodificar. Naproxima secção iafahren como configurar os endereços DMX.

Como definir os interruptores DIP para obter o endereço inicial correto:

Cada um dos primeiros 9 interruptores DIP corresponde a umCERTO valor DMX:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	não usada

Pode combinar os values destes interruptores para tornar qualquer endereço inicial entre 1 e 512:

Endereço Inicial = 01 → Interruptor 1=ON valor: 1
Endereço Inicial = 05 → Interruptor 1 + 3 = ON valor: 1 + 4 = 5
Endereço Inicial = 09 → Interruptor 1 + 4 = ON valor: 1 + 8 = 9
Endereço Inicial = 13 → Interruptor 1 + 3 + 4 = ON valor: 1 + 4 + 8 = 13

···

Endereço Inicial = 62 → Interruptor 2 + 3 + 4 + 5 + 6 = ON valor: 2 + 4 + 8 + 16 + 32 = 62

INSTRUÇÉS DE FUNCIONAMENTO

1. 1 unidade autonoma:

Simplemente conecte a unidade a corrente e ponha alguma musica. A unidade irá comecar a funcional automaticamente.

2. Modo DMX:

Quando as unidas está ligadas em modo DMX, poder ser controladas usinga tabela DMX:

• Desigue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo, antes de substituir a lampada ou de efetuar a manutenção.
• Caso a unidade aparece problemas sérios deestrutura, interrompa autilização da unidade e contacte o seu revendador imeditamente.
• Importante: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

CH 1

ON/OFF

MANUTENÇAO

• Certifique-se que sob a area de instalacao da unidade não irao passar pessoas durante a manutencao.
• Desligue o cabo de alimentacao da corrente e aguarde que a unidade arrefeca.

Durante a inspecção deverá verficar os seguintes pontos:

• Todos os parafusos realizados nas peças da unidade e na instalaçãodeeraoestarapertadosfirmamente e não poderao estar corroidos.
• A cobertura da unidade, os pontos de fixação e as和地区 de instalação (tecto, armação, etc.) não deverçaoHGapresentar qualquer deformacao.
• Casa uma lente aparece danos visíveis como fendas ou riscos profundos,deer a ser substituira imeditamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pouco dano.
• As ventoinhas de arrefecimento (caso existam) e os orificios de ventilaçãodeerão ser limpos todos os mezes de modo a fazer que unidade sobraqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projeção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodically. A regularidade das limpeças depende do ambiente em que está instalada aunities: um ambiente humido, com fumo ou poiras dará origem a uma maior accumulação de impurezas nas ópticas daunities.

• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.

• Seque sempre as peças preocupadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atença: Recomendamos vivamente que a limpeza do interior da unidade está efetuada por pessoal qualificado!

ESPECIFICAÇÖES

Fonte de Alimentação:

Fusível:

AC 100 até 250V, 50Hz/60Hz

250V 6,3A fusão lenta (20mm vidro)

Consumo:

20 Wat

Roda de gobo:

15 gobo multicolorido + aberta

Controlo de som:

Microfone interno

Lampada:

1x 10W cool white LED

Dimensoes:

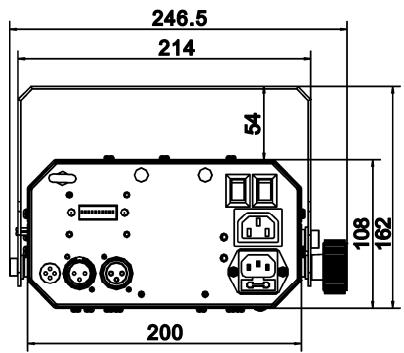

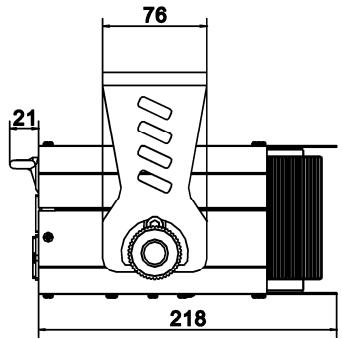

247 × 218 × 162 ~mm (Veja o desensoho)

Peso:

3,00kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo

Pode fazer download da versão mais recente deste manual noypasso site: www.beglec.com
