LED RAVE - Éclairage LED pour événements BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage LED pour événements
Marque	BEGLEC
Modèle	LED RAVE
Dimensions (L x H x P)	247 × 218 × 162 mm
Poids	3,00 kg
Alimentation	AC 100 à 250V, 50Hz/60Hz
Consommation électrique	20 watts
Fusible	250V 6,3A, type lent (20mm verre)
Source lumineuse	1 LED blanche de 10W (blanc froid)
Roue à gobos	15 gobos multicolores + ouvert
Contrôle du son	Microphone intégré
Contrôle DMX	1 canal DMX, connecteurs XLR 3 broches
Fonctions principales	Effet Gobo Flower, rotation continue ou activée par le son, stroboscope ultra rapide
Installation	Support de fixation avec trou pour crochet, câble de sécurité requis
Température ambiante max	45°C
Température de surface max	85°C
Entretien	Nettoyage des lentilles tous les 30 jours (extérieur) et tous les 90 jours (intérieur). Nettoyage interne par personnel qualifié
Sécurité	Usage intérieur uniquement, ne pas exposer à l'humidité, ne pas ouvrir, respecter distances de sécurité
Réparabilité	Fusible remplaçable par l'utilisateur ; autres réparations par technicien qualifié
Accessoires inclus	Câble d'alimentation, mode d'emploi
Garantie	Garantie limitée (contacter le vendeur)

FOIRE AUX QUESTIONS - LED RAVE BEGLEC

Comment installer le LED RAVE en hauteur ?

L'installation doit être réalisée par du personnel qualifié. Utilisez un support de fixation adapté et un câble de sécurité secondaire pouvant supporter 12 fois le poids de l'appareil. Assurez-vous que la zone en dessous est dégagée et que l'appareil est hors de portée du public.

Comment régler l'adresse DMX ?

Utilisez les interrupteurs DIP numérotés de 1 à 9. Chaque interrupteur correspond à une valeur binaire (1, 2, 4, 8, 16, 32, 64, 128, 256). Additionnez les valeurs des interrupteurs en position ON pour obtenir l'adresse de départ souhaitée entre 1 et 512.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Si le problème persiste, vérifiez le fusible (250V 6,3A type lent). Remplacez-le si nécessaire par un fusible identique. Si le problème continue, contactez votre revendeur.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux avec un produit de nettoyage pour verres. Nettoyez les optiques externes au moins tous les 30 jours et les optiques internes tous les 90 jours. Le nettoyage interne doit être effectué par du personnel qualifié.

Puis-je utiliser l'appareil en extérieur ?

Non, cet appareil est destiné à une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter les risques de décharge électrique.

Quelle est la consommation électrique ?

La consommation est de 20 watts. L'alimentation accepte une tension de 100 à 250V AC, 50/60Hz.

Combien de gobos sont disponibles ?

L'appareil dispose de 15 gobos multicolores plus une position ouverte, offrant une grande variété d'effets lumineux.

Comment fonctionne le mode son ?

Le microphone intégré capte la musique. Les interrupteurs de la roue à gobos et du réflecteur ont une position 'II' qui active la rotation au rythme de la musique pour des effets dynamiques.

Comment connecter plusieurs appareils en DMX ?

Connectez les appareils en guirlande à l'aide de câbles DMX XLR 3 broches. Le premier appareil reçoit le signal du contrôleur, les suivants sont chaînés via la sortie DMX. Assurez-vous d'utiliser une résistance de terminaison de 90-120 ohms en fin de guirlande.

Quelles sont les consignes de sécurité importantes ?

Ne jamais fixer directement la source lumineuse. Ne pas utiliser en présence de personnes épileptiques. Débranchez l'appareil avant toute maintenance. Ne pas exposer à l'humidité. Respectez une distance minimale de 10 cm des murs. La température de surface peut atteindre 85°C, ne pas toucher à mains nues.

MODE D'EMPLOI LED RAVE BEGLEC

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Incroyable Gobo Flower multicolore à LED ! Utilise 1 LED blanche de 10 Watts :
• Consommation de courant très faible; Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes;
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes;
• Pas de lampes à remplaçer!
• Pratiquement aucune production de chaleur;
• Poids plume (aucun transfo pour lampes n'est nécessaire).
• Puissance lumineuse imposante et 15 gobos très précis grâce à un excellent matériel optique
• 2 interrupteurs pour la rotation des gobos et du réflecteur continue ou activée par le son.
• Mouvements actifs par le son grâce au micro intégré
• Fonction stroboscopique ultra rapide. Grâce au mode DMX à 1 canal, l'appareil peut être allumé/éteint par n'importe quel contrôleur DMX.
• Idéal pour des applications de taille modeste : discothèques, bars, DJ itinérants, à la maison,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants :

Mode d'emploi - LED RAVE DMX

Instructions de sécurité:

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à

des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'accident ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Avec un objet contenant un liquide, tels que des vases, ne peut être place sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'appareil peut atteindre 85°C. Ne pas toucher ces parois à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrabué ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

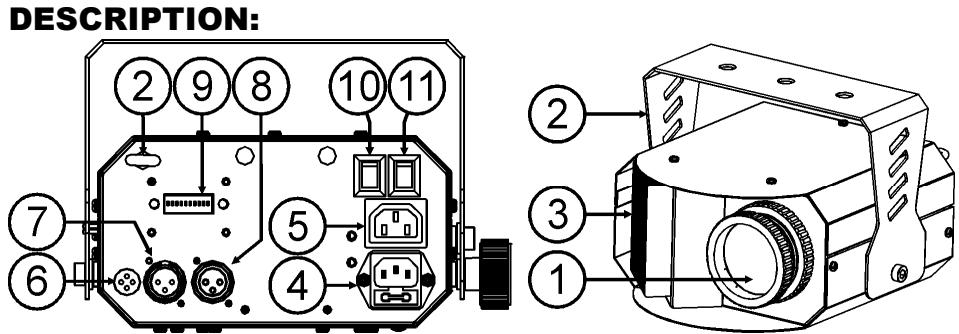

1. Lentille : tournez la lentille pour régler la netteté de la projection des gobos
2. Support de fixation, pourvu d'un bouton de serrage et d'un trou pouvant recevoir un crochet de fixation.
3. Module de refroidissement de la LED: ne pas recouvrir afin d'assurer un bon refroidissement de la LED!
4. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez le câble d'alimentation fourni à cette prise.
5. Sortie d'alimentation secteur par prise IEC : permet d'alimenter facilement le LED RAVE suivant en utilisant des cables IEC m/f (max 60 appareils peuvent être alimentés de cette façon)
6. Micro intégré
7. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX.
8. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le Led Rave à l'appareil qui suit dans la chaîne DMX
9. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.
10. Interrupteur de la roue à gobos:
11. Position 0: la roue à gobos ne tourne pas Position I: la roue à gobos tourne à une vitesse constante Position II: la roue à gobos tourne au rythme de la musique
12. Reflector dish switch:
13. Position 0: le réflecteur ne tourne pas
14. Position I: le réflecteur tourne à une vitesse constante
15. Position II: le réflecteur tourne au rythme de la musique

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 10cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approu

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

0-120 ohms resistor

Assurez-vous que les appareils sont tous branchés sur le secteur.

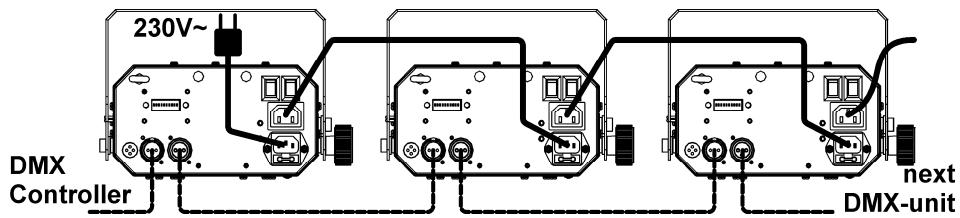

• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	Pas de fonction

On peut combiner les valeurs de ces interrupteurs de manière à broyer n'importe quelle adresse de départ entre 1 et 512 :

Réglage adressé = 01

→ int. 1 = ON

valeur = 1

Réglage adressé = 05

→ int. 1 + 3 = ON

1 + 4 = 5

Réglage adressé = 09

→ int. 1 + 4 = ON

1 + 8 = 9

Réglage adressé = 13

→ int. 1 + 3 + 4 = ON

value = 1 + 4 + 8 = 13

Réglage adressé : 62

→int. 2 + 3 + 4 + 5 + 6 = ON

value = 2 + 4 + 8 + 16 + 32 = 62

Instructions d'utilisation

1. Un seul appareil en mode autonome :

Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera fonctionner automatiquement.

1. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-contre:

CH1

ON/OFF

128-255

OFF

000-127

• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégerr l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

Fusible:

Consommation :

Roue a gobos:

Contrôle du son:

Ampoule:

Dimensions :

Poids:

AC 100 à 250V, 50Hz/60Hz

250V 6,3A, de type lent (20mm verre)

20 watts

15 gobos multicolores + ouvert

Microphone interne

1 LED de 10W (blanc froid)

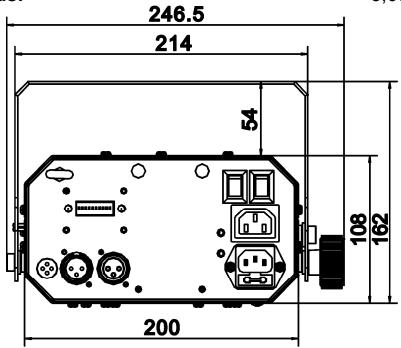

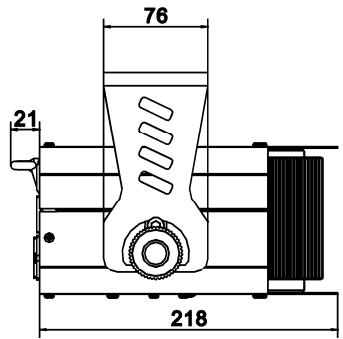

247 × 218 × 162 ~mm (voir dessin ci-dessous)

3,00kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
