MANUAL DE UTILIZADOR ERGO D-PRO TARGUS

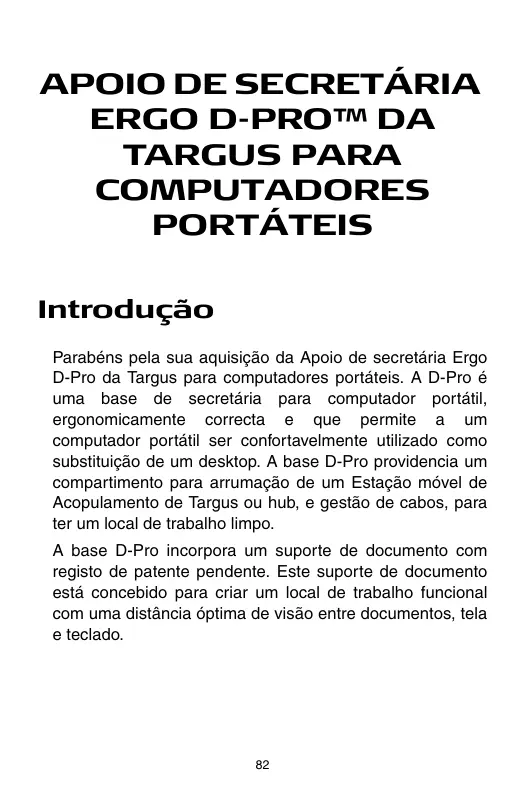

TARGUS PARA COMPUTADORES PORTÁTEIS Introdução Parabéns pela sua aquisição da Apoio de secretária Ergo D-Pro da Targus para computadores portáteis. A D-Pro é uma base de secretária para computador portátil, ergonomicamente correcta e que permite a um computador portátil ser confortavelmente utilizado como substituição de um desktop. A base D-Pro providencia um compartimento para arrumação de um Estação móvel de Acopulamento de Targus ou hub, e gestão de cabos, para ter um local de trabalho limpo. A base D-Pro incorpora um suporte de documento com registo de patente pendente. Este suporte de documento está concebido para criar um local de trabalho funcional com uma distância óptima de visão entre documentos, tela e teclado.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Montagem da Base D-Pro 1 Pressione os botões (A) em ambos os lados, para levantar a base D-Pro até ao ângulo desejado.

2 Abra o suporte de documento e vire-o na sua direcção.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis 3 Verifique se a base D-Pro está correctamente montada e, com cuidado, coloque o seu computador portátil na base, como se mostra. 4 Dobre o suporte de documento no lugar. Ajuste a inclinação do suporte de documento, utilizando os botões de mudar a posição (B). Ligue o seu rato e teclado externos, e está pronto/a para trabalhar de forma eficiente e ergonómica.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Gestão de Cabos Sem Estação acopulamento da Targus

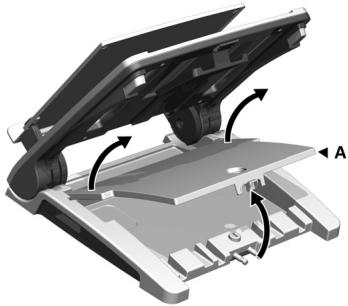

1 Remova a cobertura do compartimento (A). 2 Guie os cabos como indicado e volte a instalar a cobertura do compartimento.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Com Estação acopulamento da Targus

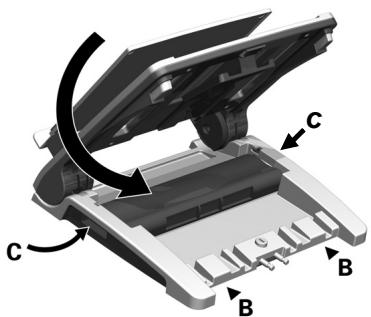

1 Remova a cobertura do compartimento (A). 2 Coloque o estação na cavidade. 3 Guie os cabos (B) e ligue-os ao estação.

4 Ligue o seu computador portátil e abastecimento de energia em (C). 5 Volte a colocar a cobertura do compartimento.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Ligação de Segurança

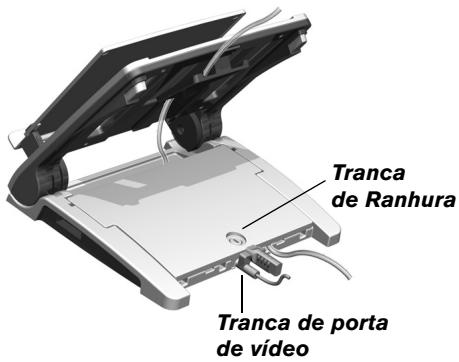

A base D-Pro oferece duas opções para prender o seu computador portátil e periféricos; uma tranca de ranhura ou uma tranca de porta de vídeo . Siga as instruções de utilização incluídas com o seu cabo de segurança. Tranca de Ranhura Tranca de porta de vídeo Módulo de Duplicador de Porta O Módulo de Duplicador de Porta (MDP) permite-lhe montar a sua estação de acopulamento OEM à base D-Pro.

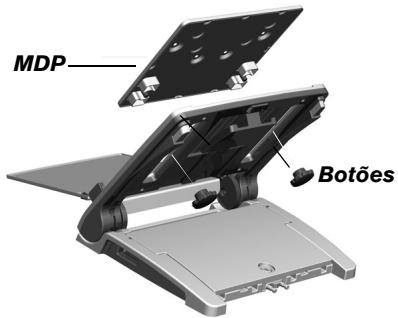

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Atenção Utilizadores de IBM e Toshiba A sua estação de acopulamento pode ser posicionada e ligada ao MDP com os rebites de aparafusar que são fornecidos. Ligue a sua estação de acopulamento ao MDP aparafusando os dois rebites na placa do MDP e estação de acopulamento, antes de prender à base D-Pro com os botões. Alternativamente, pode utilizar os dispositivos de prender em gancho e laço fornecidos. Para instruções, por favor vá a “Marcação da Altura” na página 89. 1 Coloque o MDP na base D-Pro e aparafuse os botões à placa. MDP Botões 2 Ligue o seu computador portátil primeiro à sua estação de acopulamento e coloque-os juntos na base D-Pro,

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis assegurando-se de que o seu computador portátil está apoiado em (B) e centrado.

3 Utilize os botões para posicionar o MDP depois de determinar a posição adequada para ligar a estação de acopulamento de acordo com as instruções de marcação em baixo. Marcação da Altura Consulte as instruções para o seu modelo de estação de acopulamento: IBM Thinkpad Dock ll: Alinhe os orifícios na traseira da sua estação de acopulamento com os orifícios na traseira do MDP, em (D). Duplicador de porta HP DC 367B: Alinhe o topo do seu duplicador de porta com as linhas indicadoras existentes no MDP, em (E).

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Duplicador de Porta Toshiba Advanced ll e lll: Alinhe o topo do seu duplicador de porta com as linhas indicadoras existentes no MDP, em (F).

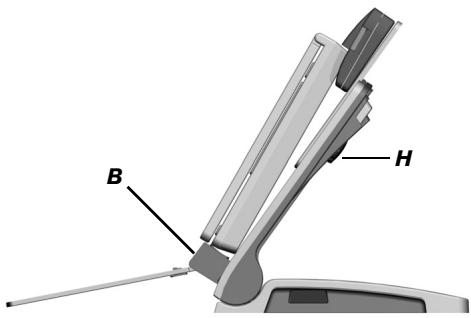

Módulo de Duplicador de Porta (MDP) A posição em que a estação de acopulamento deve ser ligada ao MDP está, agora, determinada. Se usou os ribites de aparafusar para prender a sua estação de acopulamento, a sua instalação fica completa quando prende o MDP à base D-Pro. Utilizando os Dispositivos de Prender em Gancho e Laço 1 Remova a cobertura de plástico dos quatro ganchos e laços, em (G). Com a frente do computador portátil pousada em (B), puxe, com cuidado e com firmeza, a

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis estação de acopulamento para o MDP e segure durante, pelo menos, 20 segundos.

2 A estação de acopulamento está, agora, presa ao MDP e a tela do computador portátil deve estar posicionada no centro da base D-Pro. A sua estação de trabalho computador portátil está pronta para utilização. NOTA: A POSIÇÃO DA ESTAÇÃO DE ACOPULAMENTO PODE SER AJUSTADA PARA SE ADAPTAR A COMPUTADORES PORTÁTEIS MAIORES

MDP COM OS DOIS BOTÕES, Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Directivas Ergonómicas As directivas ergonómicas que se seguem ajudarão a criar um ambiente de trabalho confortável e ergonómico. 1 Ajuste o braço da sua cadeira de forma a que fique ao mesmo nível da altura da mesa ou do teclado. Nesta posição, os seus ombros devem estar relaxados; 2 Ajuste a distância da tela; habitualmente, entre 50-90 cm, de modo a que possa ler confortavelmente o écran; 3 Coloque a tela de modo a que fique na vertical (ângulo de 90 graus em relação à sua linha de visão); 4 Assegure-se de que o topo da tela está ao nível dos olhos, ou um pouco abaixo; 5 Quando trabalhar com documentos, utilize o entrelinhas do suporte de documento em-linha entre a tela e o teclado.

Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Assistência Técnica Para questões técnicas, visite: Internet: Inglês Francês Alemão Espanhol Italiano http://www.targus.com/uk/support.asp http://www.targus.com/fr/support.asp http://www.targus.com/de/support.asp http://www.targus.com/sp/support.asp http://www.targus.com/it/support.asp O nosso pessoal especializado está também disponível para responder às suas questões através de um dos seguintes números de telefone. Áustria

França 01-6453-9151 Alemanha Itália 0211-6579-1151 02-4827-1151 Holanda

Portugal +351 21 415 4123 Espanha

Suécia 08-751-4058 Suíça 01-212-0007 Reino Unido Europa do Leste e outros

020-7744-0330 +31 0 20 5040671 Apoio de secretária Ergo D-Pro™ da Targus para computadores portáteis Registo de Produto A Targus recomenda que registe o seu acessório Targus logo após o ter comprado. Para registar o seu acessório Targus, vá a: http:// www.targus.com/registration.asp Necessitará de fornecer o seu nome completo, endereço de email, número de telefone e informação sobre a companhia (se aplicável). Garantia A Targus garante que este produto está isento de defeitos de material e fabrico pelo período de dois anos. Se o seu acessório Targus for considerado com defeito durante esse período de tempo, procederemos de imediato à sua reparação ou substituição. Esta garantia não cobre danos acidentais, desgaste ou perdas consequênciais ou acidentais. Em nenhuma circunstância será a Targus responsável por perda de, ou danos para, um computador, nem perda de, ou danos para, programas, registos ou dados, nem por quaisquer danos consequênciais ou acidentais, mesmo que a Targus tenha sido informada sobre tal possibilidade. Esta garantia não afecta os seus direitos estatutários. Registo da Produto em: http://www.targus.com/registration.asp Diretiva de Reciclagem Targus Ao término de vida útil dos produtos, por favor coloque num ponto apropriado de reciclagem disponível no seu país. A Política de reciclagem da Targusencontra-se disponível para visualização em: http://www.targus.com/recycling As características e especificações estão sujeitas a alterações sem aviso prévio. Todas as outras marcas comerciais são propriedade dos seus respectivos proprietários. © 2006, Targus Group International, Inc. e Targus, Inc., Anaheim, CA 92806 USA..
