MANUAL DE UTILIZADOR D 3800 AKG

Instruções de uso . p. 52

Favor leia estemanualantesdeusar oequipamento!

1 Aviso de seguranca / Descrição

1.1 Aviso de segurarça

Certifique-se de que o aparelho ao qual pretende ligar o microfone está ligado à terra e que corresponde às normas de segurarça.

Verifique se a embalagem contentem todos os componentes acima indicados. Caso falte algo, favor entre em conta com a concessionária da AKG.

1.3 Acessórios-optionais

Cabo de microfone MK 9/10: cabo blindado a dois polos de 10m com plugue XLR e tomada XLR.

• Módulo de emitter TM 40

• Paraventos W 23, W 3001

Suspensoro elastica universal H 30, adaptador de tripé SA 26

• Tripés de chao ST 102A, ST 200, ST 305

1.4 Caracteristicas especialis

• Resposta de frequência especialmente adaptada à captação de canto.
• Filtro de vento e pop suprime de forma eficaz os ruidos de pop e de vento.
• Boa supressão de ruidos de realimentação atraves da caractéctica supercardióde independente da frequência.
• Excelente qualidade do som através da nova cultura de membrana Varimotion.
• Suporte elástico Doubleflex do sistema transdutor reduz os ruidos de cabo e de mão.
• Proteção segura do transdutor do microfone atraves da tampa de grade de aço para molas.
• Compartimento interno para a montagem do modulo de emitter TM 40.

1 Descrição

O D 3800M da AKG é um microfone dinâmico com caractéristica supercardióide destinado à aplicação vocal em palcos. Um aumento ligeiro da sensibilitadé entre 3 e 15 kHz providência à voz aforcainecessária mesmo com sons muito altos no palco e faz que o texto seja comprehensível e claro.

O transdutor de alta potência de neodímio com membrana Varimotion providencia um alto nível de saída, garantindo um som forte sem distorções. Ruidos de mão e de cabo são suprimados de forma eficaz atraves do suporte Doubleflex do transdutor. O paravento interno reduz os ruidos de vento, pop e de respiração a um minimo.

Uma grade quase indeformavel de aço de mola assim como a carcaça estável moldada sob pressão de zinco-alumínio protegem de forma eficaz o microfone e a capsaula de danos durante o uso diário "on the road".

O D 3800M está providu dum modulo de conexão removerivel XLR de 3 pôlos. Pode ligar o D 3800M a entradas balanceadas ou não balanceadas em mesas de mixagem ou amplificadores.

1.5 D 3800^M , D 3800^M/TM 40

A forma ergonomicamente otimizada da carcaça providencia uma funcionalidade absoluta e perfeita, e possui enorme faculdade no uso. Desta forma, o microfone sempre se adapta à sua necessidade, em todas as situações.

Fig. 1: A forma ergonomicamente otimizada da carcaça

Pode transformar o microfone num microfone sem fio. Bastaletalo modulo de conexao XLR e substitui-lo por um modulo de emissor TM 40.

Fig. 2: Módulo de emissor optional TM 40

1 Descrição

1.6 D 3800M S

Fig. 3: Chave liga/desliga do D 3800^M S
O D 3800^M S é identico ao D 3800^M em799a relationa a mecancia, elebrica e acustica, mas possui um modulo de conexao XLR com una chave liga/desliga silenciosa. A chave é embutida para evaporar desligacao involuntaria.

2 Conexão

2.1 Sáida O microfone possui uma sinaída balanceada com um plugue XLR com 3 pálos:

Pode ligar o microfone a entradas de microfone balanceadas e não balanceadas.

2.2 Ligar o microfone a uma entrada balanceada

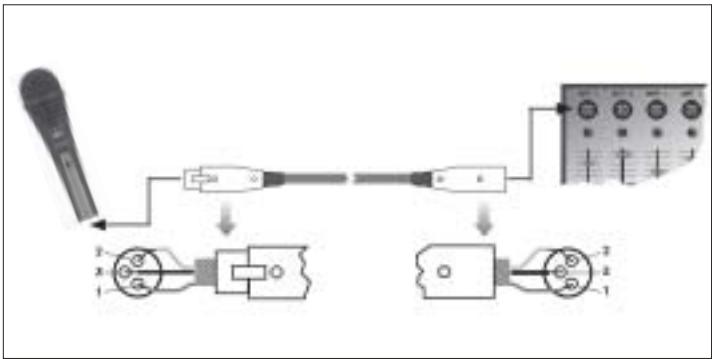

Fig. 4: Conexão através de um cabo XLR balanceado.

Veja fig. 4.

1. Use um cabo XLR comum, como por exemple, o MK 9/10 da AKG (accessório optional).
   O comprimento do cabo não influencia a qualidade do sinal.
2. Ligue a tomada XLR do cabo de microfone ao conector XLR do microfone.
3. Ligue o除外 plugue do cabo de microfone à entrada de microfone desejada da sua mesa de mixagem ou do amplíficator.

2 Conexão

2.3 Ligar o microfone a uma entrada não balanceada

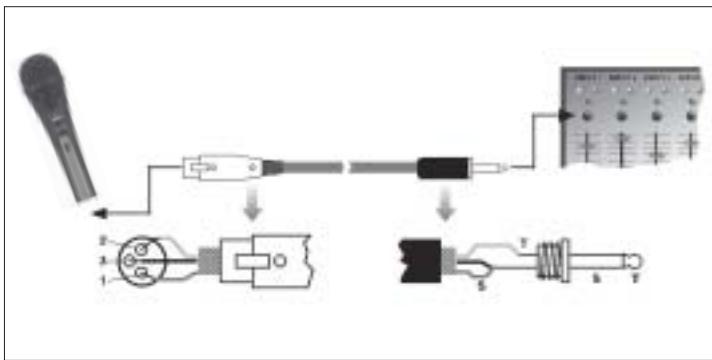

Fig. 5: Conexão atraves de um cabo não balanceado.

1. Se pretende ligar o microfone a uma entrada não balance-ada de microfone (entrada jack de 6,3 mm), use um cabo com uma tomada XLR e um plugue jack mono de 6,3 mm. Estes cabos pode adquirir em lojas especializadas em equipamentos de música.

Repare que cabos não balanceados podem absorver radiações de Campos magnéticos (cabos de rede, cabos de iluminação, motoresétricos, etc.) como uma antenna. Em cabos com mais de 5 m de comprimento isto poderá levar a zumbidos e outros ruidos.

1. Ligue a tomada XLR do cabo de microfone ao conector XLR do microfone.
2. Ligue o除外 plugue do cabo de microfone a entrada desejada da sua mesa de mixagem ou do amplificador.

Veja fig. 5.

Com o modulo de emitter optional TM 40 da AKG pode transformar o seu microfone num microfone sem fio que possibita a的操作o com cada receptor WMS 40 da AKG.

2.4 Módulo de emitter optional TM 40
Retire primeiro o modulo de conexão XLR:

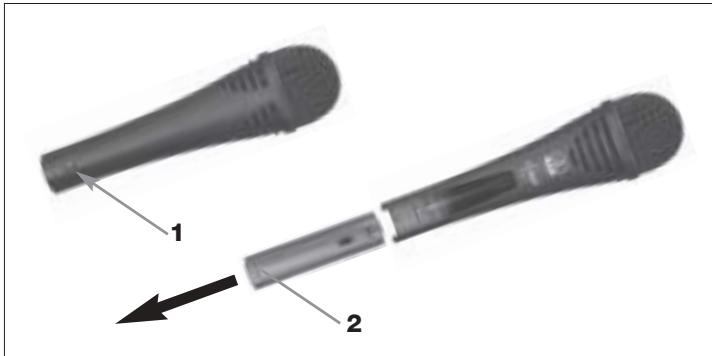

Fig. 6: Retirar o módulo de conexão XLR

2 Conexão

Veja fig. 6.

1. Abra o parafuso de fixação (1).
2. Puxe o modulo de conexão XLR (2) da fazer do microfone.
3. Para não perdor o parafuso de fixação (1) enrosque-o novo-mente na rosca do modo de conexão XLR.

Coloque o modulo de emitter:

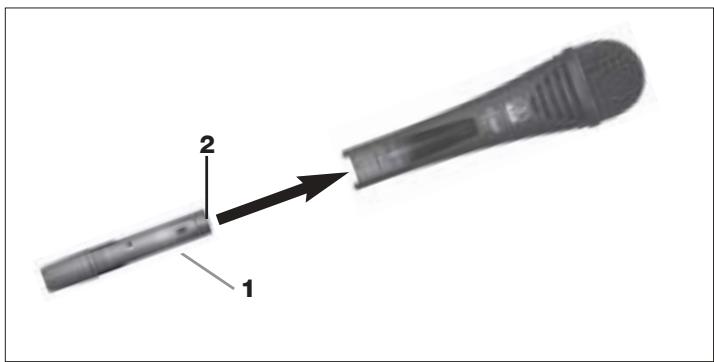

Fig. 7: Colocar o.). modulo de emissor

Veja fig. 7.

1. Não esqueça controlar o estado de energia da pinha no modo de emitter. Se a pinha estiver esgotada ou se não houver pinha no modo de emitter, coloque uma pinha nova.
2. Secure o modulo de emitter (1) de maneira que os contatos (2) apontem para o microfone.
3. Insira o modulo de emitter (1) na haste do microfone, até o.;
   O modulo de emitter (1) engrenar com um clique.
   os contactos electricos ao microfone são criados automaticamente.

Aviso:

Mais instruções como colocar, trocar e testar a pilha, é sobre o ajuste e a operação do modulo de emitter暑 encontrará no manual do modulo de emitter TM 40.

Se desejar substituir o.). modulo de emissor novamenteelo). modulo deconexao XLR:

Veja fig. 8.

1. Insira una caneta, unaiosa chape de fendas ou um objeto agudo semelhante na abertura (1) na haste do microfone e pressione para o interior do microfone.
   O modulo de emitter (2) destrava-se e sai ca. 2 mm da haste do microfone.
2. Retire o modulo de emitter (2) do microfone.
3. Tire o parafuso de fixação (4) do modulo de conexão XLR (3).
4. Insira o modulo de conexão XLR (3) na fazer do microfone até o punto final.
5. Fixe o modulo de conexão XLR (3), atarraxando o parafuso de fixação (4) bem forte.

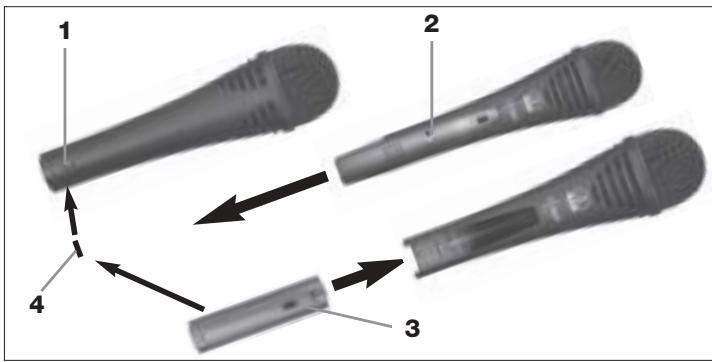

Fig. 8: Retirar o modulo de emitter

Pode tambiénletalur o modulo de emissor, puxando-o com forca para fora do microfone. Tome cuidado en naoPEGAR o modulo dela tampa do compartmento da pilha. (Neste caso somente abriria o compartmento da pilha.)

Aviso:

3 Aplicacao

3.1 Introdução

Um microfone de canto proportiona-lhe muitas possibilidades de modifier o som da sua voz como é produzido através da instalação de sonorização.

Preste atençao as seguiates instruções para aplicar o seu microfone de melhor forma possível.

Os següntes capítulos dizem respeito ao modelo com cabo D 3800M/D 3800M S e también a eles os microfones com modulo de emitter TM 40 instalado.

Em geral a sua voz sera reproduzida de forma mais branda e mais suave quando mais curta for a distança entre os lábios e o microfone, quando com uma maior distança do microfone o som sera reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte.

Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância do microfone.

O efeito de proximidade surge apenas perto da fonte de som (a uma distança de menos de 5 cm) e enfatiza mais os graves. Torna o som da sua voz mais profundo, voluminoso, muito e enfatiza os graves.

3.2 Distência de captação eefeito de proximidade

3.3 Ångulo de incidência do som Veja fig. 9.

3 Aplicacao

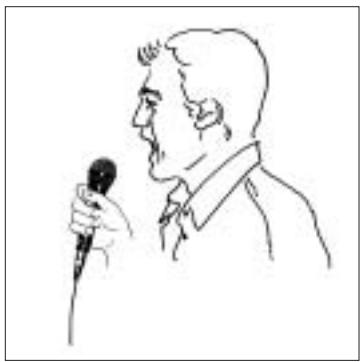

Fig. 9: Posicao típica do microfone
Cante no microfone duma posicao lateral ou acima do microfone. Desta forma obtém um som equilibrado e natural. Se cantar diretamente no microfone serao transmitidos não so os ruidos da respiração, mas tambem os sons fechados (t, p), e ossons sibilantes (s, ch, tch) são enfatizados de maneira não natural.

3.4 Realimentação

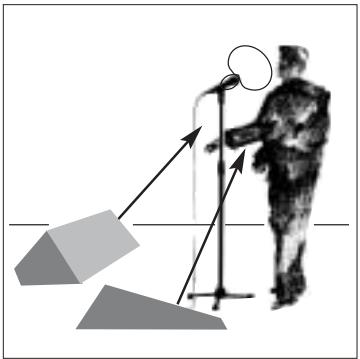

Fig. 10: Posicionamento do microfone para minimizar o risco de realimentacao.
A realimentação surge porque uma parte do som emitido pelos alto-falantes é observado pelo microfone, e o som é transmitido mais intensamente ao microfone. A partir de umCERTO volume (limite de realimentação) este sinal corre, por assim dizer, num circulo e a instalação de som uiva e apita, e pode ser controlada so girando o botão do volume para uma posicao de

Vejafig.10.

volume menor.

Paraontharesteperigo,omicrofonepossuiumacharacteristica supercardioide.Isto significa que é mais sensivel ao somque entrapela frente(a voz)，enquanto quase não responde ao somque entrapelalado ou do lado de trás(alto-falantesdemonitoreado).

A menor possibiliade de realimentacao é garantida ao posicaoar os alto-falantes PA em fronte dos microfones (na borda da fronte do palco).

Se usar alto-falantes de monitoreado nunca direcione o seu microfone para os monitores ou os alto-falantes PA.

A realimentação pode ser provocada quando efeitos de ressonância (em conssequência da acústica da sala) especialmente na faixa das freqüências baixas, ou está, indiretamente pelo efeito de proximidade. Neste caso frequentemente épsPICa deLERMatar a distância do microfone para acabar com a realimentação.

4 Limpeza

Limpe a superficie da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sentido inverso ao dos ponteiros do relógio.
2. Remova o paravento da grade externa e lave-o com agua de sabão.
3. Deixe o paravento segar durante a noite.
4. Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

Problema	Causa possível	Como resolver
Não há som.	1. A mesa de mixagem/o amplíficator está desli-gado(a).2. O fazer do canal ou de SOMa na mesa de mixa-gem ou o regulator de volume do amplíficator está em zero.3. O microfone não está ligado à mesa de mixa-gem ou ao amplíficator.4. Oplugue do cabo não está connectado corretamente.5. O cabo tem defeito.6. O[módulo de emissor está desligado ou colocado em muito.7. Não há pilha no[módulo de emissor/a pilha no[módulo de emissor está esgotada.8. O receptor está desli-gado/não está ligado à mesa de mixagem.	1. Ligar a mesa de mixa-gem/o amplíficator.2. Ajustar o fazer do canal ou de SOMa na mesa de mixagem ou o regulator de volume do amplifica- dor ao[nével desejado.3. Ligar o microfone à mesa de mixagem ou ao amplíficator.4. Conectar o plugue do cabo novamente.5. Controlar o cabo e sub-stitui-lo, se for neces-sário.6. Ligar o[módulo de emissor.7. Colocar pilhas carre-gadas no[módulo de emissor.8. Ligar o receptor/conec-tar o receptor à mesa de mixagem.
Distorções.	1. O controle Gain na mesa de mixagem ou no[módulo de emissor não está ajustado corretamente.2. A entrada da mesa de mixagem é muito sensivel.	1. Ajustar o controle de maneira que as distorções desapa-reçam.2. Inserir uma pré-atenuação de 10 dB entre o cabo de micro-fone e a entrada.
O microfone soa cada vez mais indistinto.	• O paravento externo ou interno está suja e por isso atenua freqüências altas.	• Limpar o paravento externo ou interno.

6 Especificações

Característica directional:	supercardióde
Resposta de frequência:	50 - 20.000 Hz
Sensibilitadé:	2,5 mV/Pa (-52 dBV)
Pressão sonora limita para coeficiente de distortion não linear de 1%/3%:	147/156 dB SPL
Nível de ruído equivalente:	18 dB-A (segundo DIN 45412)
Impedância electrica:	≤600 ohms
Impedância de energia recommendada:	≥2.000 ohms
Tipo do conductor:	conector XLR de 3 pôlos
Superfíce:	preto mate
Dimensoes:	50 Ø x 186 mm
Peso neto/bruto:	290 /970 g

Este produit corresponde à norma EN 50 082-1, suposto que aparelhos adcionais sejam conforme às normas CE.

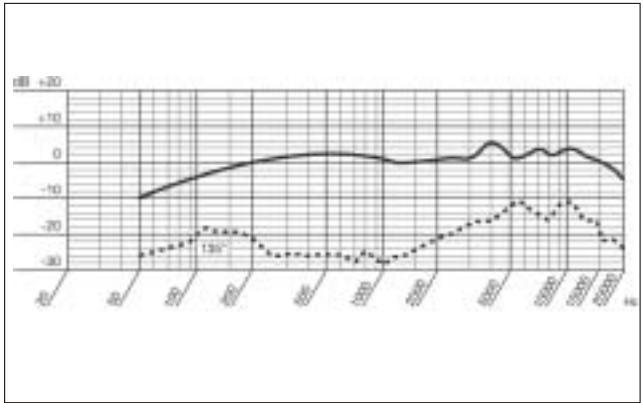

Resposta de frequência

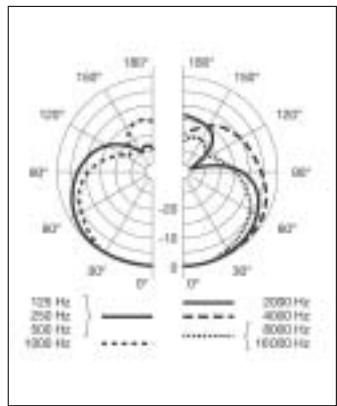

Diagrama polar
