BEDIENUNGSANLEITUNG D 3800 AKG

Bedienungsanleitung S. 2

Bitte vor Inbetriebnahme des Geräteslesen!

1 Sicherheitshinweis/Beschreibung

1.1 Sicherheitshinweis

Überprüfen Sieitte,ob das Gerät,an das Sie das Mikrofon anschließen möchten,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

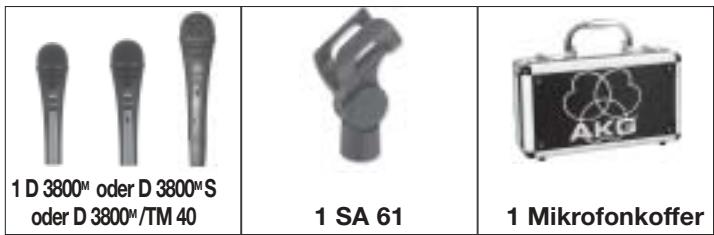

1.2 Lieferumfang

Kontrollieren Sieitte,ob die Verpackung alleiben angeführten Teile enthalt.Falls etwas fehl,t wenden Sie sichitte an Ihren AKG-Handler.

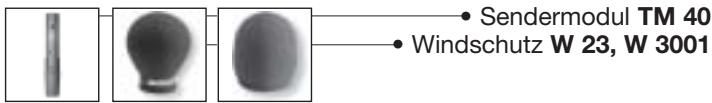

1.3 Empfohlenes Zubehor

1.4 Besondere Merkmale

• Frequenzgang speziell für Gesangsübertragung ausgelegt.
• Integriertes Wind- und Popfilter unterrückt wirkungsvoll Pop- und Atemgeräutsche.
• Gute Rückkopplungsunterrückung durch frequenzunabhängige supernierenförmige Richtwirkung.
• Brillante Übertragungsqualität durch neue Varimotion-Membrantechnologie.
• Elastische Doubleflex-Lagerung des Wandlersystems reduziert Griff- und Kabelgeräusche.
• Sicherer Schutz des Mikrofonwandlers durch nahezu undeformierbare Gitterkappe aus Federstahl
• Einbauschacht für optionales Sendermodul TM 40

1 Beschreibung

Das D 3800^m von AKG ist ein dynamisches Mikrofon mit superniertenformiger Richtcharakteristik, konzipiert für den Vokaleinsatz auf der Bühne. Eine leichte Anhebung der Empfindlichkeit zwischen 3 und 15kHz verschafft der Stimme die notige Durchsetzungskraft auch bei sehr hoher Lautstärke auf der Bühne und sorgt für gute Textverständlichkeit.

Der Hochleistungs-Neodym-Wandler mit Varimotion-Membran liefert einen hohen Ausgangspiegel und garantiert einen verzerrungsfreiien, kräftigen Sound. Hand- und Kabelgeräuche werden durch die elastische Doubleflex-Lagerung des Wandlers weltgehend unterrückt. Der Innenwindschutz reduziert Pop-, Wind- und Atemgeräutsche auf ein Minimum.

Eine robuste, nahezu unverformbare Gitterkappe aus Federstahl und das stabile Zink-Alu-Druckgussgehäuse schützen das Mikrofon und die Kapsel wirksam vor Beschädigungen im harten Alltag "on the road".

Das D 3800^M ist mit einem abnehmbaren Anschlussmodul mit 3-poligem XLR-Stecker ausgestattet. Sie können das D 3800^M sowohl an symmetrischen als auch asymmetrischen Mischpult-und Verständereingängen betreiben.

1.5 D 3800M, D 3800M/TM 40

Die ergonomisch optimierte Form des Gehäuses gewährleistet absolute Funktionalität und excellente Anwenderfreundlichkeit. Sie haben das Mikrofon stets voll im Griff, egal, wie Sie es einsetzen.

Abb. 1: Ergonomisch optimierte Gehäuseform

Sie konnen das Mikrofon auf einfache Weise in ein Drahtlos-Mikrofon umwandeln, indem Sie das XLR-Steckermodul ausbauen und durch das optionale Sendermodul TM 40 ersetzen.

Abb. 2: Optionales Sendermodul TM 40

1 Beschreibung

1.6 D 3800^M S

Abb. 3: Ein/Ausschalter des D 3800M S

Das D 3800^M S ist elektrisch, Mechanisch und akustisch identisch mit dem D 3800^M , besitzt jedoch ein XLR-Steckermodul mit einem knackfreien Ein/Ausschalter. Der Schalter ist versenkt angeordnet, um unbeabsichtigtes Ausschalten zu verhindern.

2 Anschluss

2.1 Schaltung

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische als auch asymmetrische Mikrofoneingänge anschließen.

2.2 Anschluss an symmetrischen Eingang

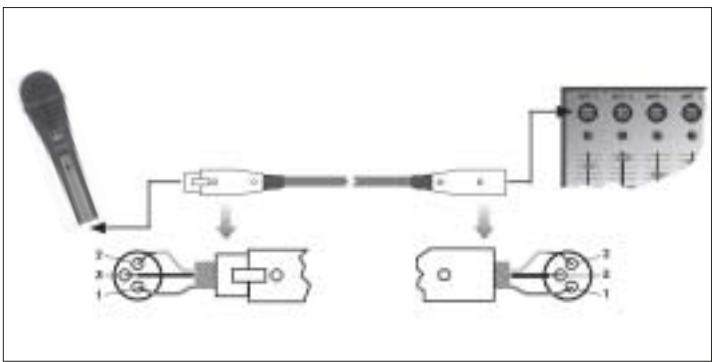

Abb. 4: Anschlussmittels symmetrischem XLR-Kabel

Siehe Abb. 4.

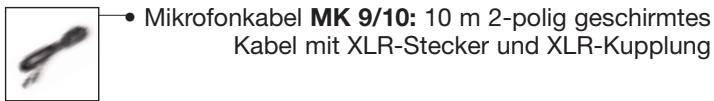

1. Verwenden Sie ein handelsübliches XLR-Kabel, z.B. MK 9/10 von AKG (optionales Zubehör).
   Die Länge diesen Kabels hat keinen Einfluss auf die Signalqualität.
2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den XLR-Stecker des Mikrofons an.
3. Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verstärkers an.

2 Anschluss

2.3 Anschluss an asymmetrischen Eingang

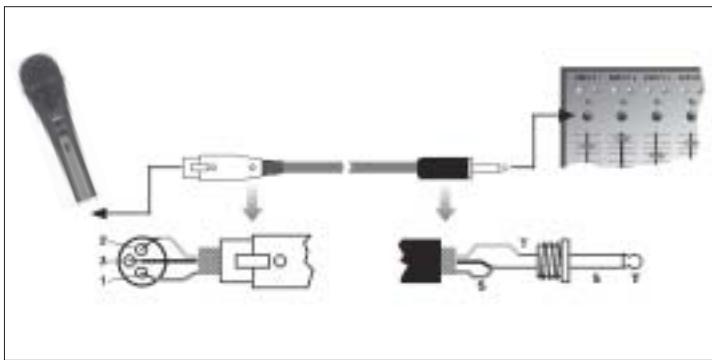

Abb. 5: Anschluss mittels asymmetrischem Kabel

1. Wenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen sollen, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im Musikfachhandel erhältlich.

Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnahmen konnen. Bei Kabeln, die länger als 5m sind, kann dies zu Brumm- undähnlichen Störgeräuschen führen.

1. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den XLR-Stecker des Mikrofons an.
2. Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verstärkers an.

Siehe Abb. 5.

Mit dem optionalen Sendermodul TM 40 von AKG konnen Sie Ihr Mikrofon jederzeit in ein Funkmikrofon verwandeln, das Sie mit jedem Empfänger der Serie WMS 40 von AKG betreiben konnen.

2.4 Optionales Sendermodul TM 40

Bauen Sie zuerst das XLR-Steckermodul aus:

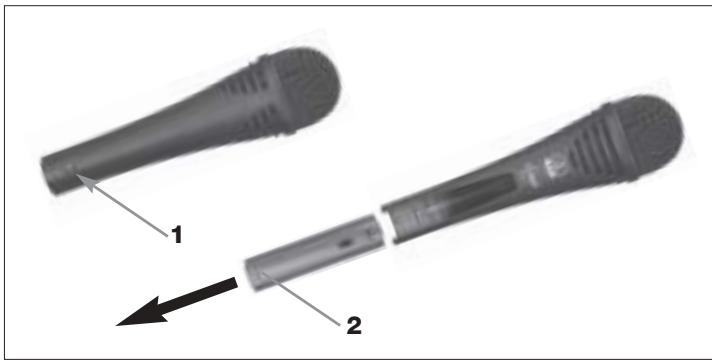

Abb. 6: XLR-Steckermodul ausbauen

2 Anschluss

Siehe Abb. 6.

1. Öffnen Sie die Fixierungsschraube (1).
2. Ziehen Sie das XLR-Steckermodul (2) aus dem Mikrofonschaft hersaus.
3. Damit Sie die Fixierungsschraube (1) nicht verlieren, drehen Sie sie wieder in das Gewinde am XLR-Steckermodul hinen.

Bauen Sie das Sendermodul ein:

Abb. 7: Sendermodul einbauen

Siehe Abb. 7.

1. Vergessen Sie nicht, den Zustand der Batterie im Sendermodul zu kontrollieren. Legen Sie eine neue Batterie ein, falls die derzeitige verbraucht ist oder sich gar keine Batterie im Sendermodul befindet.
2. Halten Sie das Sendermodul (1) so, dass die Kontakte (2) zum Mikrofon zeigen.
3. Schieben Sie das Sendermodul (1) soweit in den Mikrofonschaft hinein, bis das Sendermodul (1) hörbar einrastet. Das Sendermodul verriegelt sich automatisch, die elektrischen Kontakte zum Mikrofon werden automatisch hergestellt.

Hinweis:

Naheres zum Einlagen, Tauschen und Testen der Batterie sowie zum Einstellen und Betrieb des Sendermodulus finden Sie in der Bedienungsanleitung des Sendermodulus TM 40.

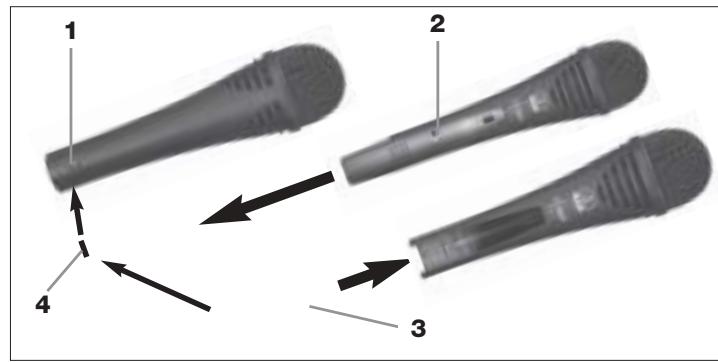

Wenn Sie das Sendermodul wieder gegen das XLR-Steckermodul austauschen wollen: Siehe Abb.8.

1. Führer Sie einen Kugelschreiber, kleinen Schraubenzieher oder ähnlichen spitzen Gegenstand in die Öffnung (1) im Mikrofonschaft ein und drücken Sie nachinnen. Das Sendermodul (2) wird entriegelt und gleitet ca. 2 mm aus dem Mikrofonschaft herself.
2. Ziehen Sie das Sendermodul (2) vom Mikrofon ab.
3. Drehen Sie die Fixierungsschraube (4) aus dem XLR-Steckermodul (3) Heraus.
4. Schieben Sie das XLR-Steckermodul (3) bis zum Anschlag in den Mikroforschacht hinein.
5. Fixieren Sie das XLR-Steckermodul (3), indem Sie die Fixierungsschraube (4) fest anziehen.

2 Anschluss

Sie konnen das Sendermodul auch ausbauen, indem Sie das Sendermodul einfach nur kräftig aus dem Mikrofon herausziehen. Achten Sie darauf, das Sendermodul damit nicht am Batteriefachdeckel anzufassen. (Sie wurden sonst ledigious das Batteriefach öffnen.)

Abb. 8:

Sendermodul ausbauen

Hinweis:

3 Anwendung

Ein Gesangsmikrofon bietet Ichnen vielse Mochigkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

Beachten Sieitte die folgenden Hinweise,um Ihr Mikrofon optimal einsetzen zu konnen.

Die folgenden Kapitel gelten sowohl für die kabelgebundene Ausführung des D 3800M/D 3800M S als auch für beiden Mikrofone mit eingebautem optionalem Sendermodul TM 40.

3.1 Einleitung

3.2

Besprechungs-abstand und Naheffekt

Grundsätzlich wird ihre Stimme umso valler und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größer Mikrofondistanz ein halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes mehr zur Geltung kommt.

Sie könnenihar Ihre Stimme aggressiv,neutral oder einschmei- chelnd klingen lessen, indem Sie den Mikrofonabstand verändern.

Der Neheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleiht ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.

3.3 Schall-

einfallswinkel

Siehe Abb. 9.

Singen Sie seitlich auf das Mikrofon oder über den Mikrofon-kopf hinweg. So erhalten Sie einen ausgewogenen, naturegtreuien Klang.

3 Anwendung

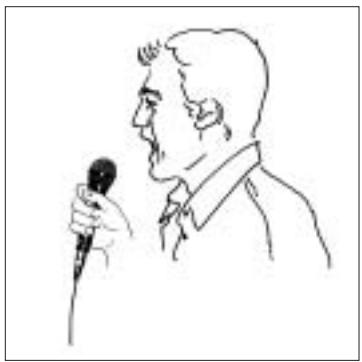

Abb. 9: Typische Mikrofonposition
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnaturlich hervorgoben.

3.4 Rückkopplung

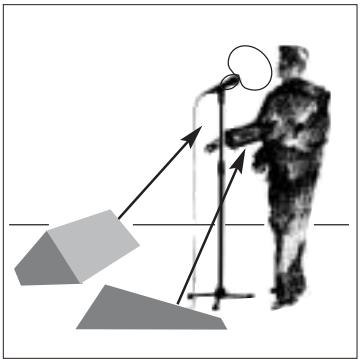

Abb. 10: Mikrofonaufstellung für minimale Rückkopplung

Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer bestimmen Lautstärke (der Rückkopplungsgrenze) lauft diese Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch

Siehe Abb. 10.

Zurückdrehen des Lautstärkereglers wieder unter Kontrolle gebracht werden.

Um dieser Gefahr zu begegen, hat das Mikrofon eine supernie- renfornige Richtcharakteristik. Das bedeutet, dass es fur Schall, der von vorne einfalt (die Stimme) am empfindlichsten ist, während es auf seitlich einfallenden Schall oder Schall, der von hinten auftriftt (z.B. von Monitorlautsprechern), kaum anspricht. Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden, halten Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im unteren Frenzungbereich, ausgelöst werden, also indirectt durch den Naheffekt. In thisem Fall brauchen Sie oft nur den Mikrofonabstand zu vergröbern, um die Rückkopplung zum Abreissen zu bringen.

4 Reinigung

Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2. Nehmen Sie den Windschutz aus der Gitterkappe Heraus und reinigen Sie den Windschutz mit Seifenwasser.
3. Lassen Sie den Windschutz über Nacht trocknen.
4. Legen Sie den Windschutz in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

4.1 Gehäuse-oberfläche

4.2 Innen-windschutz

5 Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Kein Ton.	1. Mischpult und/oder Verträger ausgeschlossen. 2. Kanal- oder Summen-Fader am Mischpult oder Lautträkeregler des Verträgers steht auf Null. 3. Mikrofon nicht an Mischpult oder Verträger angeschlossen. 4. Kabelstecker nicht richtig angesteckt. 5. Kabel defekt. 6. Sendermodul aus- oder stummgeschaltet. 7. Keine/leere Batterie im Sendermodul. 8. Empfänger ausgeschelt/Nicht an Mischpult angeschlossen.	1. Mischpult und/oder Verträger einschlten. 2. Kanal- oder Summen-Fader am Mischpult oder Lautträkeregler des Verträgers auf gewünschten Pegel einstellen. 3. Mikrofon an Mischpult oder Verträger anschlieben. 4. Kabelstecker nochmals anstecken. 5. Kabel überprüften und falls nötig ersetzen. 6. Sendermodul einschlten. 7. Volle Batterie in Sendermodul einlagen. 8. Empfänger einschlten/an das Mischpult anschlieben.
Verzerrungen.	1. Gain-Regler am Mischpult oder Sendermodul nicht rich-tig eingestellt. 2. Mischpulteingang zu empfindlich.	1. Gain-Regler so einstellen, dass Verzerrungen verschwinden. 2. 10-dB-Vorabschwächung zwischen Mikrofonkabel und Eingang stecken.
Mikrofon klingt mit der Zeit immer dumpfer.	• Verschmutzer Innenwindschutz oder Aussenwindschutz dampft hohe Frenzen.	• Innenwindschutz bzw. Aussenwindschutz reinigen.

6 Technische Daten

Richtcharakteristik:	Superniere
Übertragungsbereich:	50 - 20.000 Hz
Empfindlichkeit:	2,5 mV/Pa (-52 dBV)
Grenzschalldruckpegel (k=1%/3%):	147/156 dB SPL
Äquivalentschalldruckpegel:	18 dB-A (nach DIN 45412)
Elektrische Impedanz:	≤600 Ohm
Empfohlene Lastimpedanz:	≥2.000 Ohm
Anschlussstecker:	3-poliger XLR-Stecker
Oberfläche:	matt-schwarz
Abmessungen:	50 Ø x 186 mm
Netto/Bruttogewicht:	290 /970 g

Dieses Produkt entspricht der Norm EN 50 082-1, vorausgesetzt, dass nachgeschaltete Geräte CE-konform sind.

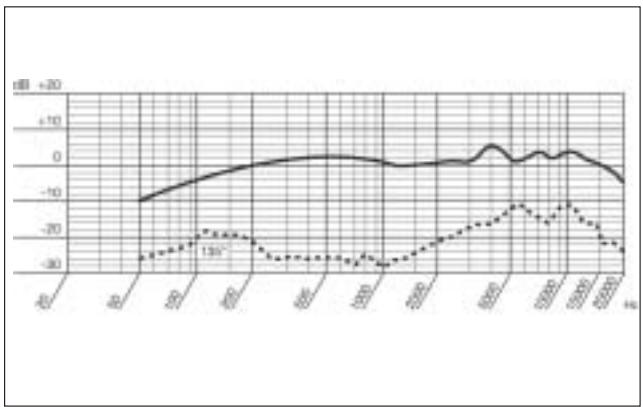

Frequenzgang

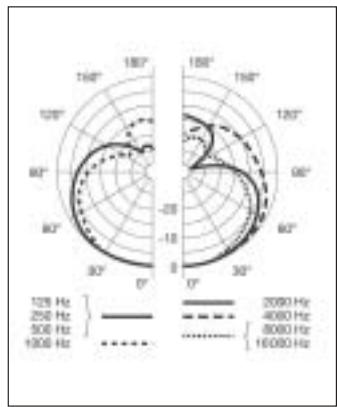

Polardiagramm
