MANUALE UTENTE D 3800 AKG

Istruzioni per l'uso . p. 32

Prima diutilizzare l'apparecchio,leggere il manuale

Modo de empleo. 42

1 Indicazione per la sicurezza / Descrizione

1.1 Indicazione per la sicurezza

Controllate per favore se l'apparecchio che voete collegare al microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.2 In dotazione

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG.

1.3 Accessoriraccomandati

Cavo microfonico MK 9/10: cavolo lungo 10m - schermato, a 2 poli, con connettore XLR e accoppiamento XLR

Modulo di trasmissione TM 40 Filtria antisoffio W 23, W 3001

• Sospensione elastica universale H 30, adattatore per supporto SA 26

Supporti per pavimento ST 102A,ST 200,ST 305

1.4 Caratteristiche particulari

Risposta in frequenza ideata specialmente per trasmissioni di canto.
- Il filtro antisoffio e antipopping integrato soprime efficien-tamente rumori pop e rumori prodotti dal respiro.
- Buona suppressione del feedback grazie alla direttività supercardiode independente dalla frequenza.
- Brillante qualità di trasmissione grazie alla nuova Tecnologia Varimotion della membrana.
- La sospensione elastica Doubleflex del sistema del trasdutore riduce i rumori prodotti dal tocco delle mani e dal cavo.
- Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente non deformabile.
- Rientranza per installare il modulo opzionale di trasmissione TM 40.

1 Descrizione

Il D 3800^M dell'AKG è un microfono dinamico con direttività supercardiode, concepito per l'impiego vocale sul palco. Una leggera enfatizzazione della sensibilità, tra 3 e 15 kHz, permette alla voce di affermarsianche in caso di volumi molto forti sul palco e provvede alla buona intelligibilità.

Il trasduttore al neodimio ad alto rendimento, con membrana Varimotion, fornisce un alto livello d'uscita e garantisce un sound potente, libero da distorsioni. I rumori prodotti dalle manie e dal cavo vengono soppressi in larga misura grazie alla sospensione elastica Doubleflex del trasduttore. L'antisoffio interno riduce ad un minimo i rumori pop e i rumori prodotti dal vento e dal respiro.

La robusta griglia, praticamente non deformabile, in acciaio per molle, e la resistente scatola in zinco-alluminio pressofuso protegnono il microfono e la capsula efficienmente dai danni causati alla dura routine "on the road".

Il D 3800M è dotato di un modulo di collegamento staccabile,

con connettore a 3 poli XLR. Potete impiegare il D 3800^M sua con ingressi mixer ed ingressi amplificatori simmetrici che asimmetrici.

La forma ergonomicamente ottimizzata della scatola garantisce assoluta funzionalità ed eccellentefacilityd'uso.Avete sempre molto pieno controllo il microfono, indipendenteamente dal tipo d'impio.

Fig. 1: Forma ergonomicamente ottimizzata della scatola

1.5 D 3800M, D 3800M/TM 40

Potete trasformare fácilmente il microfono in un microfono alla filo smontando il modulo ad innesto XLR e sostuendolo con il modulo opzionale di trasmissione TM 40.

Fig. 2: Modulo opzionale di trasmissione TM 40

1 Descrizione

1.6 D 3800M S

Fig. 3: Interruttore on/off del D 3800^M S
Il D 3800^M S è elettricamente, meccanically ed acusticamente identico al D 3800^M , è perché corredato di un modulo ad innesto XLR con un interruptore on/off silenzioso. L'interruttore è disporto in una rientranza in modo da non poter venir azionato involontariamente.

2 Collegamento

2.1 Cablaggio

Il microfono è dotato di un'uscita simmetrica con connettore XLR a 3 poli.

$$ \text {P i n} 1 = \text {m a s s a} $$

$$ \text {P i n} 2 = \text {f i l o a d u c i o (i n p h a s e)} $$

$$ P i n 3 = f i l o a d u o $$

Potete collegare il microfono sua ad ingressi microfonici simmetrici che a quelli asimmetrici.

2.2 Collegamento ad un ingresso simmetrico

Vedi fig. 4.

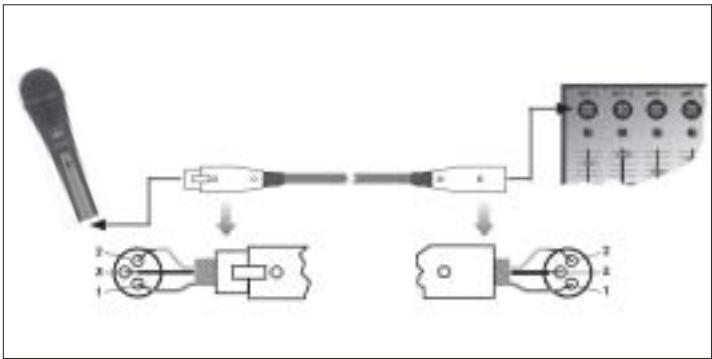

Fig. 4: Collegamento tramite cavo XLR simmetrico

1. Usate un cavo XLR di tipo commerciale, p.e. il cavo MK 9/10 di AKG (accessorio opzionale). La lunghezza del cavo non ha nessun influsso sulla qualità del segnale.
2. Inserite l'accoppiamento XLR del cavo microfonico nel connettore XLR del microfono.
3. Inserite l'altro connettore del cavo microfonico nell'ingresso microfonico del vostro mixer o amplificatore prescelto.

2 Collegamento

2.3 Collegamento del microfono ad un ingresso asimmetrico

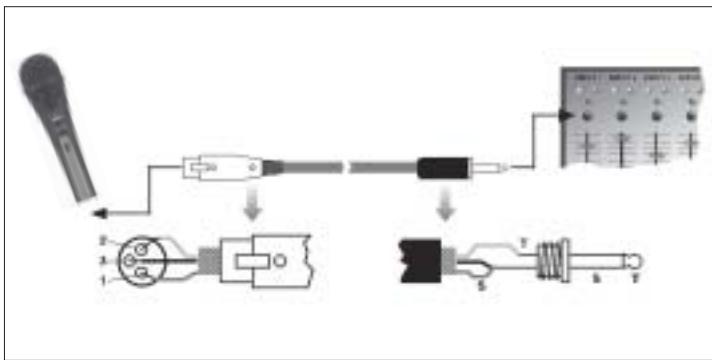

Fig. 5: Collegamento tramite cavo asimmetrico

1. Se volete collegare il microfono ad un ingressso microfoni-co asimmetrico (presa jack da 6,3 mm), usate un cavo con accoppiamento XLR e connettore jack mono da 6,3 mm. Cavi di quello tipo sono disponibili nei negozi specializzati in articoli musicali.

Tenete presente che i cavi asimmetrici possono assorbire, come un'antenna, irradiazioni da campi magnetici (cavi di rete, cavi della luce, elettromotori ecc.). Nel caso di cavi la cui lunghezza supera i 5 m, quello fenomeno più causare ronzii ed altri rumori disturbanti.

1. Inserite l'accoppiamento XLR del cavo microfonico nel connettore XLR del microfono.
2. Inserite l'altro connettore del cavo microfonico nell'ingresso microfonico del vostro mixer o amplificatore prescelto.

Vedi fig. 5.

Con il modulo opzionale di trasmissione TM 40 dell'AKG potete trasformare il vostro microfono in qualsiasi momento in un radiomicrofono che potete impiegare con agli trasmettitore della serie WMS 40 dell'AKG.

2.4 Modulo opzionale di trasmissione TM 40
Smontate prima il modulo ad inne-sto XLR:

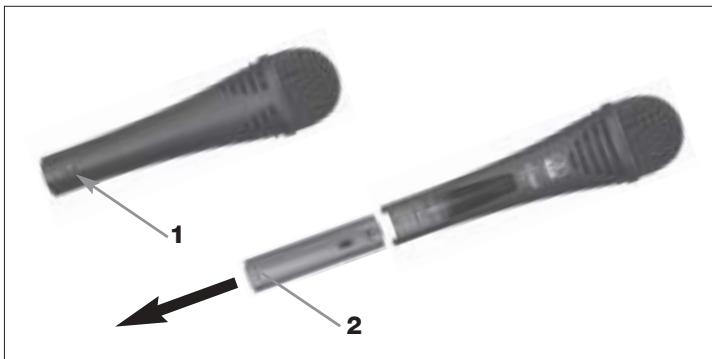

Fig. 6: Come smontare il modulo ad innesto XLR

2 Collegamento

Vedi fig. 6.

1. Aprite la vite di fissaggio (1).
2. Sfilate il modulo ad innesto XLR (2) dal gambo microfonico.
3. Per non perdere la vite di fissaggio (1), insertela di nuovo nella filettatura del modulo ad innesto XLR.

Montate il modulo di trasmissione:

Fig. 7: Come montare il modulo di trasmissione

Vedi fig. 7.

1. Non dimenticate di controllare lo stato della batteria nel modulo di trasmissione. Inserite una nuova batteria se quale attuale è consumata o se non c'è batteria nel modulo di trasmissione.
2. Impugnate il modulo di trasmissione (1) in modo che i contatti (2) suntino verso il microfono.
3. Infilate il modulo di trasmissione (1) nel gambo microfonico fin quando il modulo di trasmissione (1) scatta udilmente. Il modulo di trasmissione si blocca automaticamente, i contatti elettrici vengono realizzati automaticamente.

Avertenza:

I dettagli relativi a come insertire, sostituire e testare la batteria nonché come regolare ed impiegare il modulo di trasmissione sono contenuti nelle istruzioni per l'uso del modulo di trasmissione TM 40.

Se volete sostituite il modulo di trasmissione con il modulo ad innesto XLR:

Vedi fig. 8.

1. Inserite una biro, un piccolo cacciavite o un altro oggettoppumento nell'apertura (1) disposa nel gambo microfonico e premete versusl'internodelicrofono.II modulo di transmissione (2) viene sbloccato ed esce per circa 2mm dal gambo microfonico.
2. Sfilate il modulo di trasmissione (2) dal microfono.
3. Girate la vite di fissaggio (4) fin quando esce dal modulo ad innesto XLR (3).
4. Infilate il modulo ad innesto XLR (3) nel gambo microfonico fino all'arresto.
5. Fissate il modulo ad innesto XLR (3) serrando bene la vite di fissaggio (4).

2 Collegamento

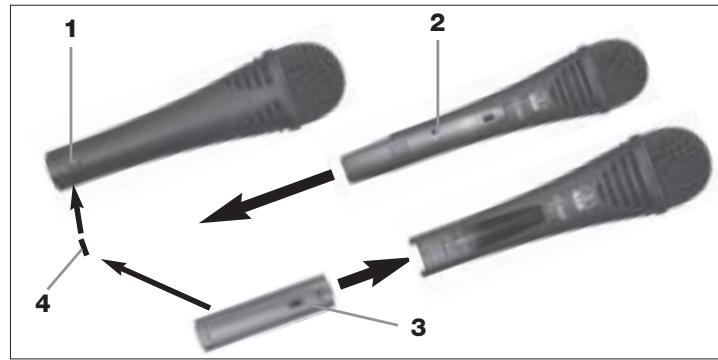

Fig. 8: Come smontare il modulo di trasmissione

Potete smontare il modulo di trasmissioneanche sfilandolo.
semplicamente dal microfono esercitando una certa pressione.
Fate attenzione di non prendere il modulo di trasmissione per il coperchio dello scomparto batteria. (Facendoosiaprireste.
soltanto il coperchio dello scomparto batteria.)

Avvertenza:

3 Impiego

Un microfono per canto vi offre diverse possibilità di variarie il suono della vostra voce riprodotto dall'impianto di sonorizzazione.

Osservate per favore i seguenti avvertimenti per poter impiegare il vostro microfono in modo ottimale.

I seguito capitoli valgono sua per la versione a cavo del D 3800M/D 3800M S che sono per ambedue i microfoni con modulo opzionale di trasmissione TM 40 integrato.

Fondamente lente, la Vostra因为你 guadagnerà in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.

Potrete quindi conferire alla Vostra因为你 un suono aggressivo, neutro o caretzevole, semplicamente modificando la distanza dal microfono.

L'effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e provoca una forte esaltazione dei bassi. Puo conferire maggiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalitàasse.

Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.

3.1 Introduzione

3.2 Distanza microfonica ed effetto di prossimità

3.3 Angolo di incidenza del suono

Vedi fig. 9.

3 Impiego

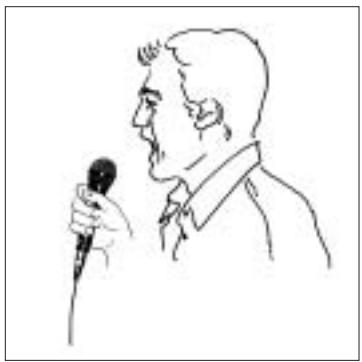

Fig. 9: Posizione tipica del microfono
E investite il microfono con la voce direttamente da davanti, trasmettereste nel canto ancche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebbero esaltati in maniera innaturale.

3.4 Reazione

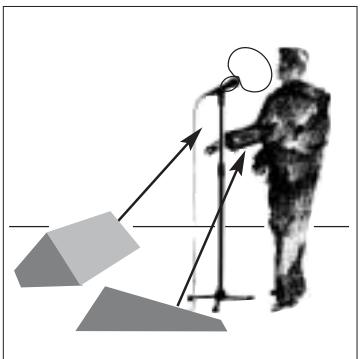

Fig. 10: Posizionamento del microfono per minimizzare il rischio di reazione
La reazione è determinata dal fatto che il suono emesso dall' amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume ("limite di reazione") quello segnale da luogo, in un certo qual modo, ad un circolo vizioso, per cui il fischio emesso dall'implanto si intensifica sempre più e può essere arrestato solo diminuen

do il volume.

Al fine di prevenir Anything rischio, il microfono del microfono dispone di una caratteristica direzionale supercardioide. Vale a dire che esso è particolaremente sensibile al suono che investe il microfono da davanti (p. es. la voce), nelle quasi non registra il suono che proviene dai lati o da diaetro (p. es. dagli alto-parlanti monitor).

La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire lateralmente sul margine anteriore del palco.

Se usate altoparanti monitor, non punctate il vosto microfono mai direttamente sui monitor o sugli altoparanti dell'impianto di sonorizzazione.

La reazione può essere causataanche da risonanze (determinate dall'acustica dell'ambiente), in particolare nella gamma difrequenze bassa, indiretamente quindi dall'effetto di prossimità. In questei casi spesso è sufficiente augmentare la distanza dall microfono per interrompere la reazione.

Vedi fig. 10.

4 Pulizia

Pulite la superficie della scatola del microfono con un panno inumidito con acqua.

1. Svitate la griglia esterna del microfono in senso antiorario.
2. Tirate l'antisoffio fuori della griglia e lavatelo con acqua e sapone.
3. Lasciate l'antisoffio asciugare per tutte la notte.
4. Rimettete l'antisoffio nella griglia esterna ed avvitate la griglia sul microfono in senso orario.

4.1 Superficie del microfono

4.2 Antisoffio interno

5 Errori e rimedi

Errore	Possible Causa	Rimedio
Non c'è suono.	1. Mixer e/o amplificatore disinserito. 2. Fader del canale o feder principale sul mixer o regolatore del volume dell'amplificatore in posizione zero. 3. Il microfono non è collegato al mixer o all'amplificatore. 4. Il connettore del cavo non è inserto bene. 5. Il cavo è difettoso. 6. Il modulo di trasmissione è silanziato o disinserito. 7. Non c'è batteria nel modulo di trasmissione/ la batteria è scarica. 8. Il ricevitore è disinserito / non collegato al mixer.	1. Inserire il mixer e/o amplificatore. 2. Portare il fader del canale o il fader principale sul mixer o il regolatore del volume dell'amplificatore sul livello desiderato. 3. Collegare il microfono al mixer o all'amplificatore. 4. Inserire un'altra volta il connettore del cavo. 5. Controllare il cavo e sostituirlo se necessario. 6. Inserire il modulo di trasmissione. 7. Inserire una nuova batteria nel modulo di trasmissione. 8. Inserire il ricevitore/ collegarlo al mixer.
Distorsioni	1. Il regolatore Gain sul mixer o sul modulo di trasmissione non è regolato bene. 2. L'ingresso del mixer è troppo sensibile.	1. Portare il regolatore Gain in posizione tale da far spare le distorsioni. 2. Inserire una preattenuazione da 10 dB tra cavo microfonico ed ingresso.
Il suono del microfono diventa sempre più cupo con l'andar del tempo.	• L'antisoffio interno o esterno è sporco e attene uva le frequenze alte.	• Pulire l'antisoffio interno o quello esterno.

6 Dati tecnici

Direttività:	supercardiode
Risposta in frequenza:	50 - 20.000 Hz
Sensibilità:	2,5 mV/Pa (-52 dBV)
Livello di pressione acustica limite per un coefficiente di distorsione armonica dell'1%/3%:	147/156 dB SPL
Livello di pressione acustica equivalente:	18 dB-A (secondo DIN 45412)
Impedenza elettrica:	≤600 Ohm
Impedenza di carico ragcomandata:	≥2.000 Ohm
Tip del connettore:	connettore XLR a 3 poli
Superficie:	nero-opaca
Dimensioni:	50 Ø x 186 mm
Peso netto/lordo:	290 /970 g

Questo prodotto è conforme alla norma EN 50 082-1 presupposto che gli appearecchi collegati a Valle siano conformi alle norme CE.

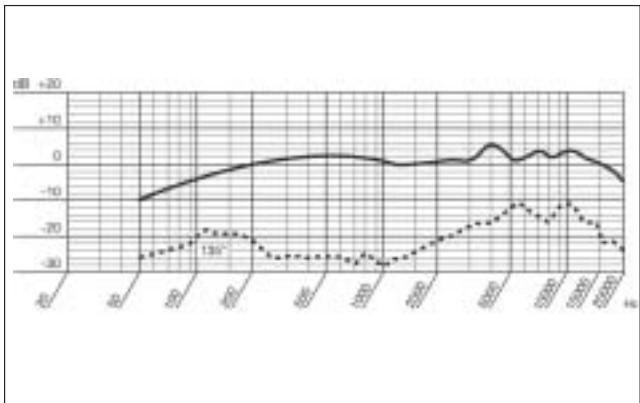

Rispostainfrequenza

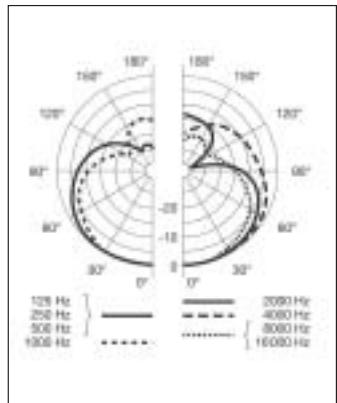

Diagramma polare
