D 3800 - Micrófono AKG - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Micrófono dinámico
Características técnicas principales	Respuesta de frecuencia: 50 Hz - 20 kHz, Sensibilidad: 2.5 mV/Pa
Alimentación eléctrica	No requerida (micrófono pasivo)
Dimensiones aproximadas	Longitud: 180 mm, Diámetro: 50 mm
Peso	450 g
Compatibilidades	Compatible con la mayoría de los sistemas de sonorización y grabadoras de audio
Tipo de conector	XLR 3 pines
Funciones principales	Grabación vocal, actuaciones en vivo, aplicaciones de estudio
Mantenimiento y limpieza	Limpie la rejilla con un paño suave, evite la exposición a la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas de repuesto disponibles para la rejilla y el conector
Seguridad	Evitar golpes violentos, no exponer a temperaturas extremas
Información general	Ideal para cantantes y oradores, construcción robusta para un uso prolongado

Preguntas frecuentes - D 3800 AKG

¿Cómo conectar el AKG D 3800 a un amplificador?

Utilice un cable XLR para conectar el micrófono AKG D 3800 a la entrada de micrófono de su amplificador. Asegúrese de que el amplificador esté apagado antes de realizar la conexión.

¿Por qué el sonido es bajo al usar el AKG D 3800?

Verifique que el micrófono esté correctamente conectado y que el amplificador esté ajustado a un nivel apropiado. Asegúrese también de que la batería (si aplica) esté cargada y que el cable no esté dañado.

¿El AKG D 3800 funciona sin alimentación phantom?

Sí, el AKG D 3800 es un micrófono dinámico que no requiere alimentación phantom para funcionar.

¿Cómo limpiar mi AKG D 3800?

Utilice un paño suave y seco para limpiar el micrófono. Evite usar productos químicos agresivos que puedan dañar el recubrimiento del micrófono.

¿Qué hacer si el AKG D 3800 no funciona en absoluto?

Primero verifique el cable y las conexiones. Pruebe el micrófono con otro amplificador o sistema de audio para determinar si el problema proviene del micrófono o del sistema. Si el problema persiste, comuníquese con el servicio al cliente.

¿Es el AKG D 3800 adecuado para uso en exteriores?

Sí, el AKG D 3800 se puede usar en exteriores, pero se recomienda protegerlo de las inclemencias del tiempo y no exponerlo a condiciones extremas.

¿Cuál es la respuesta de frecuencia del AKG D 3800?

La respuesta de frecuencia del AKG D 3800 generalmente se encuentra entre 80 Hz y 15 kHz, lo que lo hace adecuado para una variedad de aplicaciones vocales e instrumentales.

MANUAL DE USUARIO D 3800 AKG

'Sirvase leer el manual antes de utiliser el equipo!

1 Indicaciones de seguridad/Descripción

1.1 Indicaciones de seguridad

Sirvase verifies si el aparato al cui quiere conectar el microfono cumple con las disponeciones de seguridad vigentes y está equipado con una toma de tierra de seguidad.

1.2 Volumen de suministro

Sirvase controller si el embalaje contiene todas las piezas indicadas arriba. Si falta algo, le rogamos dirigirse a su distribuidor AKG.

1.3 Accesoriossonianes

• Cable de micrófono MK 9/10: 10 m de cable bipolar apantallado con conductor y acoplimiento XLR.

Modulo transmisor TM 40

Pantallas antiviento W 23, W 3001

• Suspension elastica H 30, adaptor de soporte SA 26

• Soportes de suejo ST 102A, ST 200, ST 305

1.4 Característicaas especiales

• Respuesta de Frequencia Concebida especialmente para la transmisión de canto.
• El filtró integrado de viento y pop reprime muy eficazmente los ruidos pop y de respiración.
• La característica direccional supercardioide independiente de la Frequencia reprime muy bien la realimentación acústica.
• Brillante calidad de transmisión con lareshareshedembrana Varimotion.
• La suspENSION elastica Doubleflex del sistema transductor reduce los ruidos de tocar y de cable.
• Proteccion segura del transductor por la rejilla practicamente indeformable de acero para mueles.
• Caño de montaje para el modulo transmisor TM 40 optional.

1 Descripción

El D 3800^m de AKG es un micrófono dinámico con característica direccional supercardiode, Concebido par el uso vocal en el escenario. El ligero aumento de la sensibilitad entre 3 y 15 kHz le permette a la voz imponserse en el escenario, aun con un volumen muy alto, y también obtener una buena inteligibiliidad del texto.

El transductor de alto rendimiento de neodimio con membrana Varimotion proportora un alto nivel de salute, garantizando un sonido fuerte y sin distorsiones. Los ruidos manuales y de cable son reprimidos ampliamente con la suspENSION elastica Doubleflex del transductor. La Pantalla antivirus interna reduce a un minimum los ruidos pop, de viento y de respiracion.

Una rejilla robusta, practicamente indeformable de acero para muelles y la caja troquelada de cinc y aluminio muy estable, protegen el micrófono y la capsa eficazmente contra daños en el duro quehacer cotidiano cuando se está "on the road".

El D 3800^M está equipado con un modulo de connexion desmontable con conector XLR de 3 polos. El D 3800^M puede'utilarse tanto en entradas balanceadas como no balanceadas de pupitres de mezcla y amplificadores.

1.5 D 3800M, D 3800M/TM 40

La optima forma ergonomica de la caja garantiza una funcionalidad absoluta y excellente calidad de uso. El micrófono está siemprefirmamente en la mano, sin importar como se lo utilise.

Fig. 1: Forma de la caja optimizada ergonomicamente

Es muy fácil transformar el micrófono en un micrófono inalámbrico, ya que basta con descmountar el modulo de conductor XLR y reemplazarlo por el modulo transmisor TM 40 optional.

Fig. 2: Modulo transistor TM 40 optional

1 Descripción

1.6 D 3800^M S

Fig. 3: Interruptor con/des del D 3800^M S
El D D 3800M S es identico al D 3800M desde el punto de vista electrico, mecánico y acústico, pero dispone también de un modulo de conector XLR con un interruptor con/des que no produce chasquido. El interruptor está empotrado para impeder una desconcepción involuntaria.

2 Conexión

2.1 Salida

El micrófono dispone de una salute simétrica con conector XLR de 3 polos:

Clavija 1 = tierra

Clavija 2 = audio (en fase)

Clavija 3 = audio

El micrófono se pueda conectar a entrada de micrófono balanceadas o no balanceadas.

2.2 Conectar el microfondo a una entrada balanceada

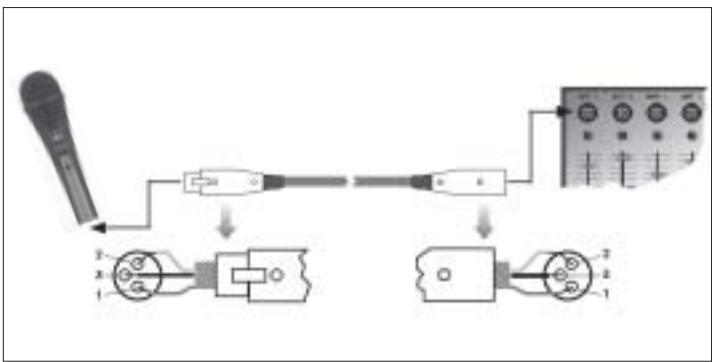

Fig. 4: Conexión con cable balanceado
Véase Fig. 4.

1. Utilice un cable XLR corriente en el mercado, como p.ej el MK 9/10 de AKG (accerosios-optionales). La longitud del cable no influye en la calidad de la seals.
2. Enchufe el acoplamento XLR del cable en el conector XLR del micrófono.
3. Enchufe elOTHER conector del cable en la entrada de microfono deseada de su pupitre de mezcla o amplificador.

2 Conexión

2.3 Conectar el micrófono a una entrada no balanceada

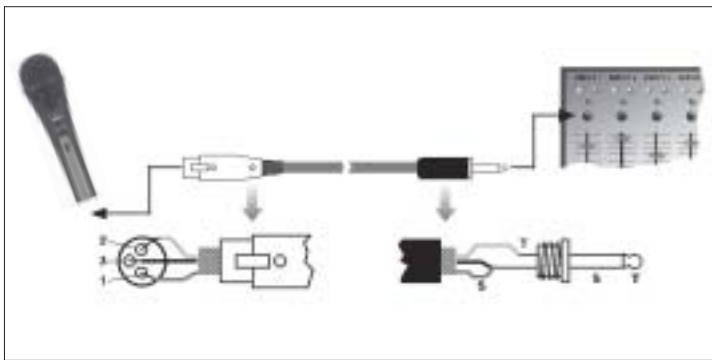

Fig. 5: Conexión con cable no balanceado

Véase Fig. 5.

1. Si deseña conectar el micrófono a una entrada no balanceada (jack de 6,3 mm), utilise un cable con acoplamente XLR y jack mono de 6,3 mm. Estos cables se;puen adquirir en el commercio especializzato.

Es Neededo tener presente que los cables no balanceados peuvent recoger interferencias de Campos magnéticos (de los cables de red, de alumbrado, de motores electricos, etc.) igual que una antenna. En los cables de mas de 5 m de长大o, thise possible producir ruidos de zumbido u otheras perturbaciones.

1. Enchufe el acoplamento XLR del cable en el conector XLR del micrófono.
2. Enchufe elOTHER conector del cable en la entrada de microfono deseada de su pupitre de mezcla o amplificador.

Con el modulo transmisor TM 40 optional de AKG puede, en todo momento, transformar su micrófono en un radiomicrófono, que pueda hacer funciona con cualquier receptor de la série WMS 40 de AKG.

2.4 Modulo transmisor TM 40 optional
Desmonteprimero el modulo de conector XLR:

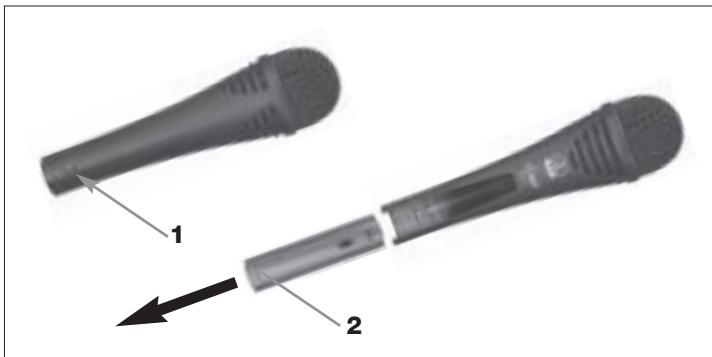

Fig. 6: Desmontaje del modulo de conductor XLR

2 Conexión

Véase Fig. 6.

1. Desatornille el tornillo de fijacion (1).
2. Retire el modulo de conector XLR (2) del mango del microfono.
3. Para no perdier el tornillo de lijación (1), reinsertelo en la rosca del modulo de conductor XLR.

Monte el modulo transistor:

Fig. 7: Montaje del modulo transmisor

Véase Fig. 7.

Nota:

Como sustituir el modulo transmisor por el modulo de conector XLR:

Véase Fig. 8.

En el Modelo de empleo del modulo transistor TM 40 se presenta en mayores detailles sobre como introducir, recambiar y ensayar la pila y para el ajuste y funciona bajo el modulo transistor.

1. Introduzca un boligrafo, unPEGUE desatornillador u other objeto similar puntiagudo en la aperture (1) del mango del microfono y apriete para el interior del microfono.
   El modulo transmisor (2) se desenclava y se desliza por el mango, sobresaliendounos 2mm del mango del micrófono.
2. Retire el modulo transmisor (2) del micrófono.
3. Desenosque el tornillo de fijación (4) del modulo de conductor XLR (3).
4. Introduzca el modulo de conector XLR (3) en el caño del micrófono hasta que llegue al tope.
5. Fije el modulo de conector XLR (3), atornillandofirmamente el tornillo de fijacion (4).

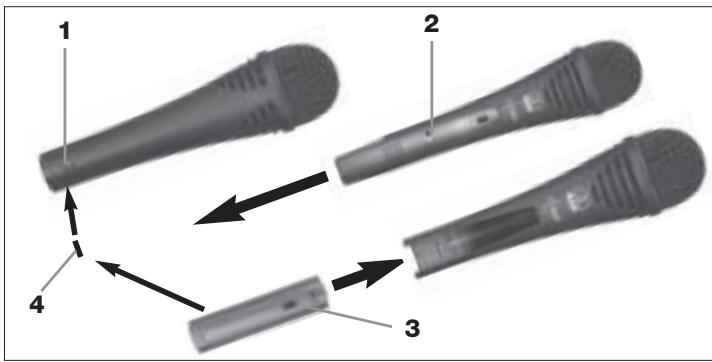

Fig. 8: Desmontaje del modulo transmisor

El modulo transmisor seuede desmontar, tirandolo enerigamente fuera del microfono. Al hacerlo, cuide de no sujetar el modulo transmisor en la tapa de la caja de pila (ya que con esno no haria sino abrir la caja de pila).

Nota:

3 Utilización

Un micrófono de canto offre manyas posibilidade de configurar la voz tal como es reproduceda por el equipo de sonorizacion. Se ruega atenerse a lasindicaciones seguidentes para poderutilizar el micrófono en forma optima.

Los capítulos siguientes tienen validez tanto para el modelo alábrico del D 3800M/D 3800M S como para los dos microfones con el modulo transmisor TM 40 optional incorporado.

Por principio, su voz se reproduce másplenay suave cuando menor es la distancia entre los labios y el micrófono,minternas que,a mayores distancias del micrófono,se produce una tonalidad más reverberante y más lejana,dado que la acústica del local se manifiesta en mayor medida.Puede dar a su voz un toque agresivo, neutro o insinuante, modificando tan solo la distancia del micrófono.

El efecto de proximidad se produce en la proximidad inmediata de la fuente de sonido (menos que 5cm ) y provoca una fuerte acontecimiento de los bajos. La voz parece más voluminosa o adquiera un tono intimo de bajos acentuados.

Cante lateralmente sobre el micrófono o por encima de la cabeza del micrófono. De este modo, consigue un sonido equilibrado y natural.

3.1 Introduccion

3.2 Distancia del micrófono y efecto de proximidad

3.3 Angulo de incidencia del sonido

Véase Fig. 9.

3 Utilización

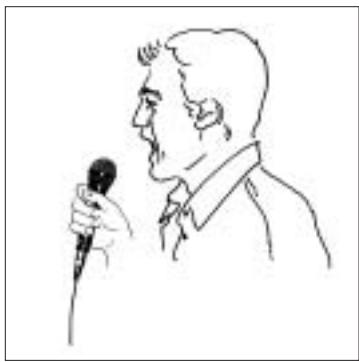

Fig. 9: Posicion típica del micrófono
Si canta directamente desde delante sobre el micrófono, no sólo se transmits los ruidos de la respiración, sino que se resalta también de forma no natural los sonidos oclusivos (p, t) y sibilantes (s, ch).

3.4 Retro-alimentación

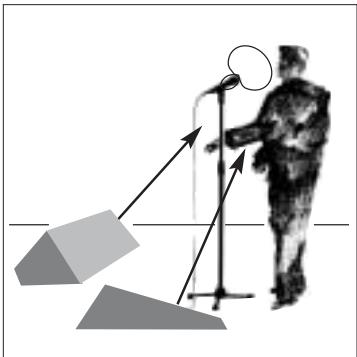

Fig. 10: Emplazimiento del micrófono para prevenir la retro-alimentación

La retroalimentación se produce si una parte del sonido emitido por el amplificador es captado y amplificado por el micrófono y devuelto al amplificador. A partir de un determinado volumen acústico ("limite de acoplimiento"), estaSEO sal se mueve en cierto modo en un circulo, el equipo aulla y silba y solo pueda ponserde nuevo bajo control cerrando el regulator

Véase Fig. 10.

de volumen.

Para prevenir este riesgo, el micrófono tiene una característica direccional supercardioide. Esto significica que es lo más sensible al sonido precedente desde delante (p.ej.la voz),mienes recciona apenas al sonido que llega desde los lados o desde detrás (p.ej.altavoces monitor).

La mayor seguidad contra la retroalimentacion se consigue situando las cajas de altovoz delante de los microfonos, es decide, en el borde delantero lateral del escenario.

Si se utilizes altavoces de monitor, el micrófono no debe estar orientado nunca directamente hacía los monitores o los altavoces de sonorización.

La retroalimentación puede ser provocada también por fenó-los de resonancia (determinados por la acústica del recinto en cuestion), particularmente en la gama de Frequencias bajo; es claro, de forma indirecta por el efecto de proximidad. En este caso basta a meno con augmentar la distancia hacía el micrófono paraURTAR la retroalimentación.

4 Limpieza

Limpie la superficie de la caja del micrófono con un paño humedecido con agua.

1. Desatornille la rejilla exterior del micrófono en sentido contrario al reloj.
2. Quite la pantalla antiviento de la rejilla exterior y limpie la pantalla antiviento con lejía sabonosa.
3. Deje la pantalla antiviruso secar durante la noche.
4. Inserte la pantalla antivirus en la rejilla exterior y tornille la rejilla exterior al micrófono en sentido del reloi.

4.1 Superficie del micrófono

4.2 Pantalla antivirusio interna

5 Reparación de desperfectos

Desperfekto	Causa posible	Remedio
No hay sonido.	1. Están desconnectados el pupitre de mezcla y/o el amplificador.2. El desvanecedor de canal o desuma del pupitre mezclador o el regulador de volumen del amplificador está en cero.3. El micrófono no está connectado al pupitre de mezcla o al amplificador.4. El tomacorriente no está bien enchufado.5. El cable está defectuoso.6. El modulo transmisor está disconnectado o en mudo.7. En el modulo transmisor no hay pila o esta está agotada.8. El receptor está apaga-do/no está connectado al pupitre de mezcla.	1. Conectar el pupitre de mezcla y/o el amplificador.2. Poner el desvanecedor de canal o desuma del pupitre mezclador o del amplificador en el nivel deseado.3. Conectar el micrófono al pupitre de mezcla o al amplificador.4. Volver a enchufar correc-tamente el tomacorriente.5. Verificar el cable y susti-tuirlo, de ser besoinario.6. Conectar el modulo transmisor.7. Colocar en el modulo una pila cargada.8. Encender el receptor/conectarlo al pupitre de mezcla.
Distorsiones.	1. En el pupitre de mezcla o en el modulo transmi-sor no está bien ajusta-do el regulador de ganancia.2. La entrada del pupitre de mezcla está demasiado sensible.	1. Ajustar el regulator de ganancia de tal forma que desaparezcan las distorsiones.2. Enchubar una preatenua-ción de 10 dB entre el cable del micrófono y la entrada.
El micrófono se va hacer cada vez más sordo.	• La pantalla antivirusio interior o exterior atenúa las Frequencias altas	• Limpiar la pantalla anti-viento interior o exterior.

6 Datos技术和

Característica发展方向:	supercarboide
Gama de Frequencia:	50 - 20.000 Hz
Sensibilitad:	2,5 mV/Pa (-52 dBV)
Presión sonora limite para un coeffiante de distorsión no lineal del 1%/3%):	147/156 dB SPL
Nivel de ruido equivalente:	18 dB-A (según DIN 45412)
Impedancia electrica:	≤600 ohmios
Impedancia de energia recommendada:	≥ 2.000 ohmios
Tipo de conductor:	conector XLR de 3 polos
Superficie:	negro-opaco
Dimensiones:	50 Ø x 186 mm
Peso neto/bruto:	290 / 970 g

Este producto corresponde a la norma EN 50 082-1, siempre que los aparatos post-connectados Sean conformes a la designacion CE.

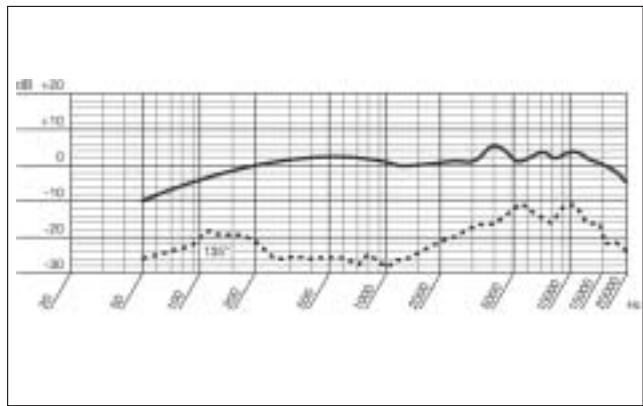

\section*{Cáracterística de Frequencia}

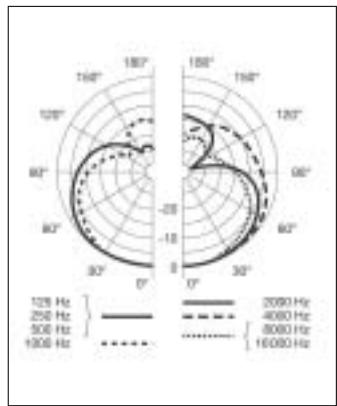

Diagrama polar

1.2 Volume de fornecimiento

1 SA 61

1 maleta de microfone
