MANUAL DE UTILIZADOR B&W CWM 8180 B&W

Português Garantia limitada Estimado Cliente, Bem-vindo à B&W. Este produto foi concebido e fabricado de acordo com os mais elevados padrões de qualidade. No entanto, se houver qualquer problema com o mesmo, a B&W e os seus distribuidores internacionais garantem o serviço de mão-de-obra (podendo-se aplicar exclusões) e de substituição de peças gratuitos em qualquer país servido por um distribuidor oficial de B&W. Esta garantia limitada é válida por um período de cinco anos a partir da data de compra ou dois anos pela parte electrónica incluindo altifalantes amplificados.

Esta garantia limita-se à reparação do equipamento. Nem transporte, nem quaisquer outros custos, nem qualquer risco de remoção, transporte e instalação de produtos estão cobertos por esta garantia.

A garantia só é válida para o proprietário original. Não é transferível.

Esta garantia não será aplicável nos casos em que os defeitos não sejam atribuíveis a materiais e/ou mão-deobra na altura da compra e não será aplicável a:

danos causados pela instalação, ligação ou embalamento incorrectos,

danos causados por qualquer utilização que não seja a correcta conforme descrita no manual do utilizador, negligência, modificações ou utilização de peças que não sejam fabricadas ou autorizadas pela B&W,

danos causados por equipamento auxiliar inadequado ou defeituoso,

danos causados por acidentes, relâmpagos, água, incêndio, calor, guerra, distúrbios públicos ou qualquer outra causa para além do controlo razoável da B&W e dos seus distribuidores nomeados,

produtos cujo número de série tenha sido alterado, apagado, removido ou que tenha sido tornado ilegível,

reparações ou modificações que tenham sido efectuadas por pessoa não autorizada.

Esta garantia complementa quaisquer obrigações legais nacionais e regionais de revendedores ou distribuidores nacionais e não afecta os seus direitos estatuários como cliente.

Colocación de la caja acústica Todas las conexiones deberían realizarse con el equipo desconectado. Con la rejilla protectora fuera, coloque el marco de montaje en la apertura y fije los 6 tornillos que se ven en su parte frontal. (figura 10) Estos tornillos hacen girar automáticamente unas pinzas de sujeción situadas detrás de la superficie de montaje. Asegúrese de que dichas pinzas estén adecuadamente posicionadas antes de fijar definitivamente los tornillos. La carcasa admite un cierto flexado con el fin de compensar posibles desniveles de la superficie de montaje aunque la recomendamos que no fuerce en exceso los tornillos de fijación ya se podría producir una deformación excesiva de la

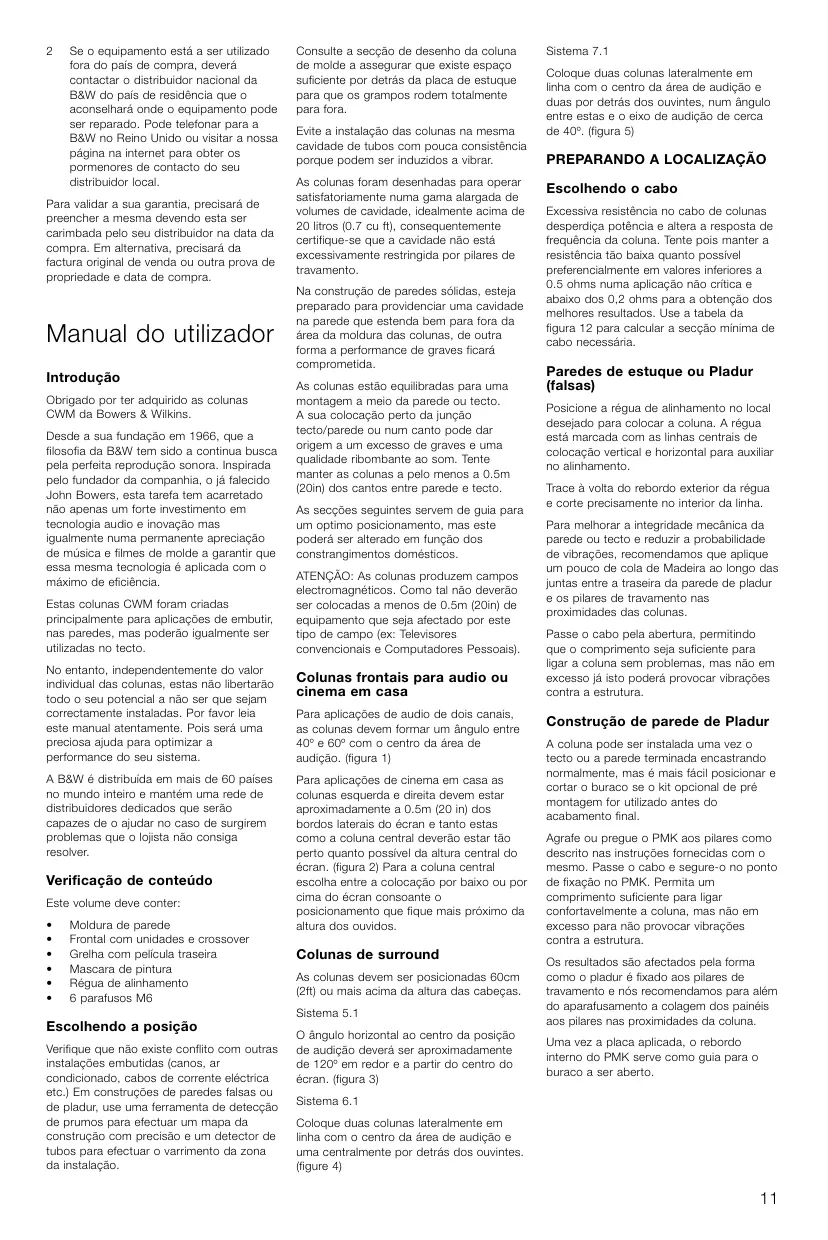

Como reivindicar reparações sob garantia Caso seja necessário assistência técnica, queira seguir o procedimento seguinte: 1

Se o equipamento está a ser utilizado no país de compra, deverá contactar o distribuidor autorizado da B&W de onde o equipamento foi comprado.

Se o equipamento está a ser utilizado fora do país de compra, deverá contactar o distribuidor nacional da B&W do país de residência que o aconselhará onde o equipamento pode ser reparado. Pode telefonar para a B&W no Reino Unido ou visitar a nossa página na internet para obter os pormenores de contacto do seu distribuidor local.

Para validar a sua garantia, precisará de preencher a mesma devendo esta ser carimbada pelo seu distribuidor na data da compra. Em alternativa, precisará da factura original de venda ou outra prova de propriedade e data de compra.

Manual do utilizador Introdução Obrigado por ter adquirido as colunas CWM da Bowers & Wilkins. Desde a sua fundação em 1966, que a filosofia da B&W tem sido a continua busca pela perfeita reprodução sonora. Inspirada pelo fundador da companhia, o já falecido John Bowers, esta tarefa tem acarretado não apenas um forte investimento em tecnologia audio e inovação mas igualmente numa permanente apreciação de música e filmes de molde a garantir que essa mesma tecnologia é aplicada com o máximo de eficiência. Estas colunas CWM foram criadas principalmente para aplicações de embutir, nas paredes, mas poderão igualmente ser utilizadas no tecto. No entanto, independentemente do valor individual das colunas, estas não libertarão todo o seu potencial a não ser que sejam correctamente instaladas. Por favor leia este manual atentamente. Pois será uma preciosa ajuda para optimizar a performance do seu sistema. A B&W é distribuída em mais de 60 países no mundo inteiro e mantém uma rede de distribuidores dedicados que serão capazes de o ajudar no caso de surgirem problemas que o lojista não consiga resolver.

Verificação de conteúdo Este volume deve conter: • • • • • •

Moldura de parede Frontal com unidades e crossover Grelha com película traseira Mascara de pintura Régua de alinhamento 6 parafusos M6

Consulte a secção de desenho da coluna de molde a assegurar que existe espaço suficiente por detrás da placa de estuque para que os grampos rodem totalmente para fora. Evite a instalação das colunas na mesma cavidade de tubos com pouca consistência porque podem ser induzidos a vibrar. As colunas foram desenhadas para operar satisfatoriamente numa gama alargada de volumes de cavidade, idealmente acima de 20 litros (0.7 cu ft), consequentemente certifique-se que a cavidade não está excessivamente restringida por pilares de travamento. Na construção de paredes sólidas, esteja preparado para providenciar uma cavidade na parede que estenda bem para fora da área da moldura das colunas, de outra forma a performance de graves ficará comprometida. As colunas estão equilibradas para uma montagem a meio da parede ou tecto. A sua colocação perto da junção tecto/parede ou num canto pode dar origem a um excesso de graves e uma qualidade ribombante ao som. Tente manter as colunas a pelo menos a 0.5m (20in) dos cantos entre parede e tecto. As secções seguintes servem de guia para um optimo posicionamento, mas este poderá ser alterado em função dos constrangimentos domésticos. ATENÇÃO: As colunas produzem campos electromagnéticos. Como tal não deverão ser colocadas a menos de 0.5m (20in) de equipamento que seja afectado por este tipo de campo (ex: Televisores convencionais e Computadores Pessoais).

Colunas frontais para audio ou cinema em casa Para aplicações de audio de dois canais, as colunas devem formar um ângulo entre 40º e 60º com o centro da área de audição. (figura 1) Para aplicações de cinema em casa as colunas esquerda e direita devem estar aproximadamente a 0.5m (20 in) dos bordos laterais do écran e tanto estas como a coluna central deverão estar tão perto quanto possível da altura central do écran. (figura 2) Para a coluna central escolha entre a colocação por baixo ou por cima do écran consoante o posicionamento que fique mais próximo da altura dos ouvidos.

Colunas de surround As colunas devem ser posicionadas 60cm (2ft) ou mais acima da altura das cabeças. Sistema 5.1

Escolhendo a posição Verifique que não existe conflito com outras instalações embutidas (canos, ar condicionado, cabos de corrente eléctrica etc.) Em construções de paredes falsas ou de pladur, use uma ferramenta de detecção de prumos para efectuar um mapa da construção com precisão e um detector de tubos para efectuar o varrimento da zona da instalação.

O ângulo horizontal ao centro da posição de audição deverá ser aproximadamente de 120º em redor e a partir do centro do écran. (figura 3)

Sistema 7.1 Coloque duas colunas lateralmente em linha com o centro da área de audição e duas por detrás dos ouvintes, num ângulo entre estas e o eixo de audição de cerca de 40º. (figura 5)

PREPARANDO A LOCALIZAÇÃO Escolhendo o cabo Excessiva resistência no cabo de colunas desperdiça potência e altera a resposta de frequência da coluna. Tente pois manter a resistência tão baixa quanto possível preferencialmente em valores inferiores a 0.5 ohms numa aplicação não crítica e abaixo dos 0,2 ohms para a obtenção dos melhores resultados. Use a tabela da figura 12 para calcular a secção mínima de cabo necessária.

Paredes de estuque ou Pladur (falsas) Posicione a régua de alinhamento no local desejado para colocar a coluna. A régua está marcada com as linhas centrais de colocação vertical e horizontal para auxiliar no alinhamento. Trace à volta do rebordo exterior da régua e corte precisamente no interior da linha. Para melhorar a integridade mecânica da parede ou tecto e reduzir a probabilidade de vibrações, recomendamos que aplique um pouco de cola de Madeira ao longo das juntas entre a traseira da parede de pladur e os pilares de travamento nas proximidades das colunas. Passe o cabo pela abertura, permitindo que o comprimento seja suficiente para ligar a coluna sem problemas, mas não em excesso já isto poderá provocar vibrações contra a estrutura.

Construção de parede de Pladur A coluna pode ser instalada uma vez o tecto ou a parede terminada encastrando normalmente, mas é mais fácil posicionar e cortar o buraco se o kit opcional de pré montagem for utilizado antes do acabamento final. Agrafe ou pregue o PMK aos pilares como descrito nas instruções fornecidas com o mesmo. Passe o cabo e segure-o no ponto de fixação no PMK. Permita um comprimento suficiente para ligar confortavelmente a coluna, mas não em excesso para não provocar vibrações contra a estrutura. Os resultados são afectados pela forma como o pladur é fixado aos pilares de travamento e nós recomendamos para além do aparafusamento a colagem dos painéis aos pilares nas proximidades da coluna. Uma vez a placa aplicada, o rebordo interno do PMK serve como guia para o buraco a ser aberto.

Sistema 6.1 Coloque duas colunas lateralmente em linha com o centro da área de audição e uma centralmente por detrás dos ouvintes. (figure 4)

Se for necessário isolamento acústico extra para as salas adjacentes ou algum tipo de protecção contra a propagação de fogo, utilize a caixa traseira opcional em vez do PMK. Siga as instruções inclusas com a caixa traseira para a colocação e passagem do cabo. Quando colocar a placa de pladur, use mastic entre a folha e a caixa traseira para evitar vibrações. Corte a abertura utilizando o rebordo da caixa traseira como guia. Dependendo do diâmetro da cortadora, poderá ter necessidade de cortar os cantos com uma serra.

Construção em parede sólida Para que a performance de graves não fique comprometida, a coluna requer um volume de cavidade de pelo menos 20 litros. Isto significa, numa parede standard de 10cm (4 in) de espessura, que a cavidade se estenderá para além dos limites da moldura da coluna. É possível providenciar esta cavidade simplesmente através da utilização de um lintel, cobrindo o buraco com pladur e colocando a coluna como descrito acima para colocação em parede falsa. (figura 6) No entanto a caixa traseira providencia um meio eficaz de definir o volume mínimo requerido. Siga as instruções fornecidas com a caixa traseira para fixação e passagem do cabo. Se utilizar o método de acabamento com estuque ou reboco molhado, dê primeiro uma camada de adesivo PVA na caixa traseira antes do reboco para evitar vibrações, como resultado do afastamento do estuque da caixa à medida que este seca. Se utilizar pladur, cole placas ás superfícies da caixa traseira utilizando mastic flexível. Corte a abertura utilizando o rebordo como guia. Dependendo do diâmetro da cortadora, poderá ter necessidade de cortar os cantos com uma serra. Em qualquer dos casos, recomendamos a não utilização de cimento ou argamassa para fixar a caixa traseira ao tijolo. As vibrações são mais facilmente evitadas pela utilização de cunhas e mastic flexível. (figura 7)

Amortecendo a cavidade Encha a cavidade deixando espaço para a coluna e para a fibra de vidro ou placas de lã mineral. A compactação do material deverá ser suficiente de molde a evitar que o mesmo descaia ou se desprenda com o tempo. Numa cavidade aberta, encha até uma distância de pelo menos 30cm (1 ft) acima e abaixo da coluna. (figura 8) No tecto, cubra as partes metálicas na traseira da placa, tapando a abertura e estendendo pelo menos 30cm (1 ft) em redor da coluna no espaço vazio. (figura 9) IMPORTANTE: Assegure-se que o material utilizado obedece ás normas de segurança contra incêndios.

Com a grelha retirada, posicione a moldura de parede na abertura e aparafuse os 6 parafusos visíveis a partir da frente. (figura 10) Estes parafusos automaticamente fazem girar para fora os grampos localizados por detrás da superfície de montagem. Assegure-se que estes estão correctamente posicionados antes os apertar totalmente. É permitida uma certa flexibilidade à moldura para que se adapte a alguma irregularidade da superfície de montagem, mas não exagere no aperto dos parafusos pois pode provocar o empeno excessivo da moldura. Se necessário, a moldura de parede e a grelha deverão ser pintadas nesta fase, antes de colocar o frontal. Veja igualmente a secção “Acabamento” abaixo. Ligue o cabo aos terminais no frontal e encaixe-o na moldura de parede utilizando os 6 parafusos fornecidos. Coloque a grelha. (figura 11) Se os orifícios estiverem distorcidos por aperto excessivo dos grampos de fixação, será necessário remover o frontal, dando folga aos mesmos e reapertando-os de forma mais homogénea.

Italiano Garanzia limitata Egregio cliente, un benvenuto da parte della B&W. Questo prodotto è stato progettato e fabbricato secondo i più alti standard qualitativi. Tuttavia, nell’improbabile caso di un guasto o malfunzionamento, B&W Loudspeakers e i suoi distributori nazionali garantiscono parti sostitutive e mano d’opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W. Questa garanzia limitata è valida per un periodo di cinque anni dalla data di acquisto o di due anni per i componenti elettronici, diffusori attivi inclusi.

Acabamento A moldura tem um acabamento branco semi-mate pintável, pronta se necessário para levar o acabamento que combine com o seu decor. Se não desejar remover o frontal da coluna, coloque a mascara de pintura antes de dar o acabamento. Não pinte as unidades ou o painel frontal por detrás da grelha. Evite tocar nas unidades, pois pode danificá-las. Antes de pintar a grelha, retire a película da sua traseira, de outra forma os orifícios ficarão preenchidos e o som ficará desequilibrado. Se quando recolocada a película não voltar a ficar no lugar, pulverize a traseira da grelha (e NÃO a película) com uma ligeira camada de 3M SprayMount adesivo ou similar.

Colocando a coluna Todas as ligações deverão ser feitas com o equipamento desligado.
