РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B&W CWM 8180 B&W

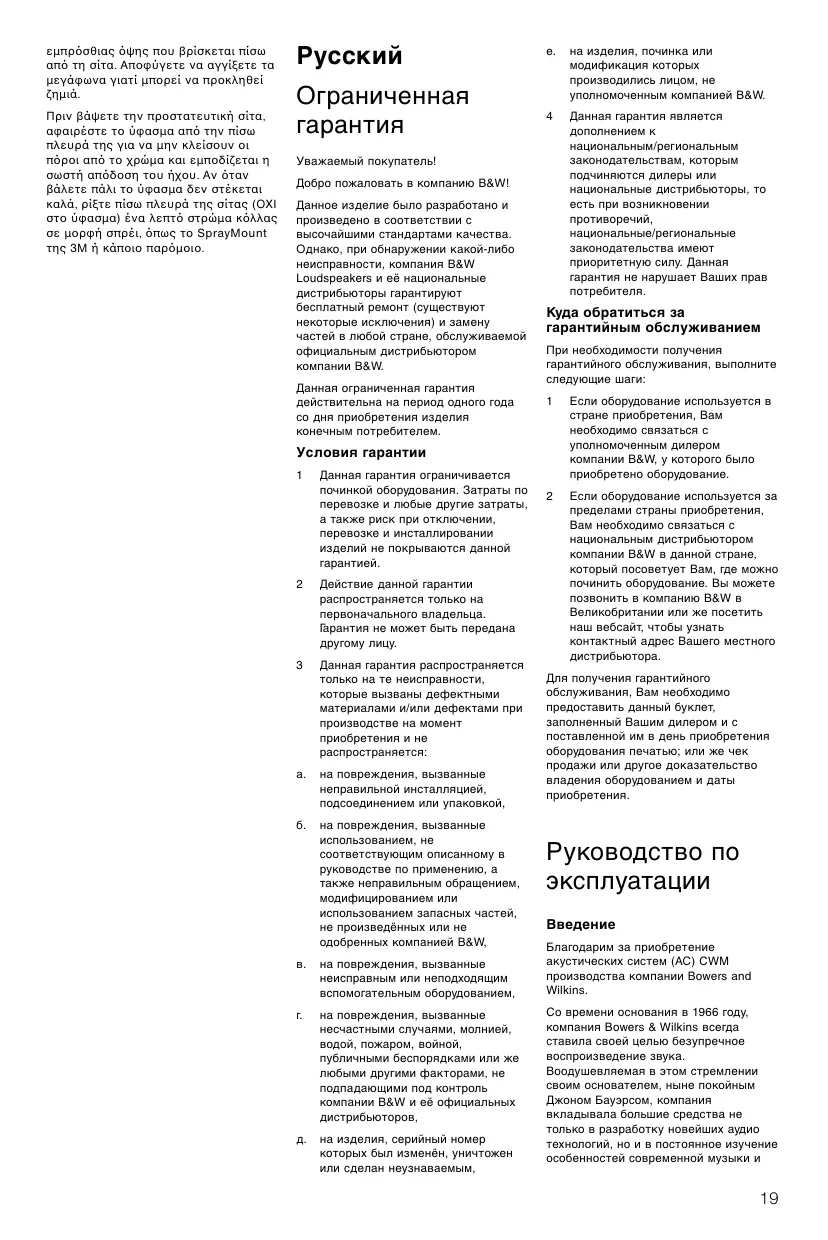

Русский Ограниченная гарантия

на изделия, починка или модификация которых производились лицом, не уполномоченным компанией B&W.

Данная гарантия является дополнением к национальным/региональным законодательствам, которым подчиняются дилеры или национальные дистрибьюторы, то есть при возникновении противоречий, национальные/региональные законодательства имеют приоритетную силу. Данная гарантия не нарушает Ваших прав потребителя.

Уважаемый покупатель! Добро пожаловать в компанию B&W! Данное изделие было разработано и произведено в соответствии с высочайшими стандартами качества. Однако, при обнаружении какой-либо неисправности, компания B&W Loudspeakers и её национальные дистрибьюторы гарантируют бесплатный ремонт (существуют некоторые исключения) и замену частей в любой стране, обслуживаемой официальным дистрибьютором компании B&W. Данная ограниченная гарантия действительна на период одного года со дня приобретения изделия конечным потребителем.

Куда обратиться за гарантийным обслуживанием При необходимости получения гарантийного обслуживания, выполните следующие шаги: 1

Если оборудование используется в стране приобретения, Вам необходимо связаться с уполномоченным дилером компании B&W, у которого было приобретено оборудование.

Если оборудование используется за пределами страны приобретения, Вам необходимо связаться с национальным дистрибьютором компании B&W в данной стране, который посоветует Вам, где можно починить оборудование. Вы можете позвонить в компанию B&W в Великобритании или же посетить наш вебсайт, чтобы узнать контактный адрес Вашего местного дистрибьютора.

Данная гарантия ограничивается починкой оборудования. Затраты по перевозке и любые другие затраты, а также риск при отключении, перевозке и инсталлировании изделий не покрываются данной гарантией.

Действие данной гарантии распространяется только на первоначального владельца. Гарантия не может быть передана другому лицу.

Данная гарантия распространяется только на те неисправности, которые вызваны дефектными материалами и/или дефектами при производстве на момент приобретения и не распространяется:

на повреждения, вызванные неправильной инсталляцией, подсоединением или упаковкой,

на повреждения, вызванные использованием, не соответствующим описанному в руководстве по применению, а также неправильным обращением, модифицированием или использованием запасных частей, не произведённых или не одобренных компанией B&W,

на повреждения, вызванные неисправным или неподходящим вспомогательным оборудованием,

на повреждения, вызванные несчастными случаями, молнией, водой, пожаром, войной, публичными беспорядками или же любыми другими факторами, не подпадающими под контроль компании B&W и её официальных дистрибьюторов,

на изделия, серийный номер которых был изменён, уничтожен или сделан неузнаваемым,

Для получения гарантийного обслуживания, Вам необходимо предоставить данный буклет, заполненный Вашим дилером и с поставленной им в день приобретения оборудования печатью; или же чек продажи или другое доказательство владения оборудованием и даты приобретения.

Руководство по эксплуатации Введение Благодарим за приобретение акустических систем (АС) CWM производства компании Bowers and Wilkins. Со времени основания в 1966 году, компания Bowers & Wilkins всегда ставила своей целью безупречное воспроизведение звука. Воодушевляемая в этом стремлении своим основателем, ныне покойным Джоном Бауэрсом, компания вкладывала большие средства не только в разработку новейших аудио технологий, но и в постоянное изучение особенностей современной музыки и

кино, чтобы использовать эти технологии максимально эффективно. Данная модель линейки CWM рассчитана главным образом на монтаж в стену, но с тем же успехом может быть встроена в потолок. Однако, как бы хороши ни были АС сами по себе, их полный потенциал может раскрыться только при правильной установке. Пожалуйста, внимательно прочтите данное руководство. Оно поможет оптимизировать характеристики Вашей аудиосистемы. B&W поддерживает сеть специализированных дистрибьюторов более чем в 60-ти странах. Если у Вас возникли какие-либо проблемы, с которыми не может справиться дилер, наши дистрибьюторы охотно придут на помощь.

Проверьте комплектацию Упаковка должна содержать: • • • • • •

настенную раму переднюю панель с динамиками и кроссовером декоративную решетку с тканевой подложкой трафарет для окраски монтажный шаблон 6x M6 болтов

Размещение Убедитесь, что установке АС на выбранном месте не помешают другие встроенные объекты (трубы, воздуховоды систем кондиционирования, силовые кабели и т.д.).Для поиска стоек и труб в готовой гипсокартонной стене можно воспользоваться специальными инструментами. Убедитесь, что за гипсокартонной плитой достаточно места для полной фиксации поворотных зажимов (найдите зажимы на прилагаемом чертеже). Не следует монтировать АС одной полости с тонкими трубами, которые могут дребезжать. АС могут нормально работать полостях различного объема, но предпочтительно, чтобы объем полости превышал 20 литров. Поэтому проверьте, не слишком ли ограничивают объем поперечные элементы конструкции. В сплошной стене следует обеспечить полость, границы которой выходят за раму АС, иначе пострадает воспроизведение низких частот. АС рассчитаны на монтаж протяженную плоскость (например, в стену или потолок). При размещении АС углу или вблизи сопряжения стены с потолком низкие частоты могут усиливаться, отчего бас становится гулким. Старайтесь, чтобы расстояние до сопряжения стены с потолком составляло не менее 0,5 м. Ниже мы даем общие рекомендации по оптимальному размещению АС. Следуйте им с учетом особенностей домашней обстановки.

ПРЕДУПРЕЖДЕНИЕ: АС излучают статическое магнитное поле. Поэтому не следует размещать их в пределах 0,5 м от устройств, подверженных влиянию такого поля, например, телевизоров на ЭЛТ и персональных компьютеров.

Для повышения механического единства конструкции и уменьшения вероятности дребезга, рекомендуем нанести чуть-чуть древесного клея или мастики вдоль стыков плиты с элементами конструкции непосредственной близости от АС.

Фронтальные АС в аудиосистеме или домашнем театре

Протяните кабель отверстие, оставив достаточно длины для удобного подсоединения АС, но не слишком много, т.к. провисший кабель может дребезжать о стену.

В 2-канальной системе наилучшая фокусировка звукового образа достигается при встройке АС стену примерно на высоте уха слушателя. АС должны образовывать угол от 40° до 60°, если смотреть с места слушателя. (рисунок 1) В многоканальном домашнем театре левая и правая АС должны отстоять от краев экрана примерно на 0,5 м. Как и центральная АС, по высоте они должны быть как можно ближе к уровню середины экрана. (рисунок 2) Расположение центральной АС над или под экраном выбирается в зависимости от того, что ближе к высоте уха слушателя.

АС окружающего звука Эти АС следует располагать минимум на 60 см выше уровня головы. В 5.1-канальной системе Две тыловые АС должны располагаться под углом примерно 120° относительно центральной оси. (рисунок 3) В 6.1-канальной системе Боковые АС разместите на уровне центра зоны прослушивания, а тыловую – на центральной оси позади слушателей. (рисунок 4) В 7.1-канальной системе Боковые АС разместите на уровне центра зоны прослушивания. Две тыловые АС поместите на задней стене так, чтобы угол между ними с точки зрения слушателя составлял примерно 40°. (рисунок 5)

ПОДГОТОВКА К МОНТАЖУ Выбор кабеля Повышенное сопротивление кабеля приводит к потере мощности и влияет на частотную характеристику АС. Предпочтительно, чтобы общее сопротивление кабеля (при измерении оба проводника кабеля соединены последовательно) не превышало 0,5 Ома для некритичных случаев и 0,2 Ома для достижения наилучшего результата. Минимальную толщину кабеля можно найти в таблице на рис. 12.

Подготовка целой гипсокартонной стены Приложите шаблон к стене в месте предполагаемого размещения АС. На шаблоне отмечены его центральные оси по горизонтали и вертикали. Обведите шаблон по периметру и прорежьте отверстие точно по линии.

Подготовка гипсокартонной стены в процессе ее сборки Можно установить АС в готовую стену, как указано выше, но проще сделать это с помощью опционального премонтажного комплекта (ПМК), пока плита еще не прикреплена к стене. Прикрепите ПМК к элементам конструкции степлером или гвоздиками, как описано в инструкции на ПМК. Протяните кабель и закрепите его в точке фиксации ПМК. Оставьте небольшой запас длины для удобного подсоединения АС, но не слишком много, т.к. провисший кабель может дребезжать о стену. Полученный результат будет зависеть от качества крепления плиты к элементам конструкции, поэтому рекомендуем в непосредственной близости от АС, помимо шурупов или гвоздей, использовать клей. После установки плиты внутренний край ПМК служит направляющей для пилы или другого режущего инструмента. Если требуются звукоизоляция от соседних комнат или меры против распространения огня, вместо ПМК используйте опциональный монтажный короб. Следуя инструкциям на короб, протяните и закрепите кабель. При монтаже плиты между коробом и плитой нанесите мастику во избежание дребезга. Прорежьте отверстие, используя в качестве направляющей кромку короба. В зависимости от диаметра режущего инструмента, может потребоваться обработка углов пилой (доведение до прямого угла).

Подготовка сплошной стены Чтобы не страдало воспроизведение низких частот, требуется объем полости не менее 20 литров. Это значит, что в стандартной кирпичной стене толщиной 10 см полость должна выходить за границы рамы АС. Можно создать такую полость, просто использовав горизонтальную перемычку, закрыть проем гипсокартонной плитой и смонтировать АС, как в готовую гипсокартонную стену. (рисунок 6) Кроме того, для обеспечения минимального требуемого объема полезным инструментом служит монтажный короб. Следуя инструкциям на короб, протяните и закрепите кабель. Если в качестве отделки используется мокрая штукатурка, сначала загрунтуйте

поверхность короба клеем ПВА. Это необходимо, чтобы после высыхания штукатурки ее отслоившиеся кусочки не дребезжали о короб.

чересчур плотной затяжки крепежных лап, необходимо снять панель, ослабить зажимы и вновь затянуть более равномерно.

Если одновременно с коробом используется гипсокартонная плита, приклейте ее листы к поверхности короба эластичной мастикой. Прорежьте отверстие, используя в качестве направляющей кромку короба. В зависимости от диаметра режущего инструмента, может потребоваться обработка углов пилой (доведение до прямого угла).

В любом случае мы не рекомендуем для крепления короба к кирпичной или блочной стене использовать цемент или раствор. Лучше всего предотвратить дребезг помогают эластичная мастика и расклинивание короба в положении, когда между ним и стеной остается свободный зазор. (рисунок 7)

Полуматовая белая поверхность рамы готова к окраске в соответствии с цветовой гаммой интерьера. Если вы не хотите снимать защитную решетку, перед окраской рамы наложите трафарет. Нельзя наносить краску на динамики и звукоотражающую панель. Не прикасайтесь к динамикам, их легко повредить. Перед окраской декоративной решетки удалите ткань с ее обратной стороны, иначе просветы в ткани закупорятся и пострадает качество звука. Если при возврате на место ткань не будет лежать плоско, распылите на обратную сторону решетки (а НЕ на ткань) немного аэрозольного клеящего вещества, например, 3M SprayМount.

"esky Záruka Mil≥ zákazníku, vítáme Vás mezi |t’astn≥mi majiteli v≥robkÅ firmy B&W. V≥robky firmy B&W jsou vyráb>ny tak, aby vyhov>ly v|em poãadavkÅm na|eho náro#ného zákazníka. Nicmén>, vznikne-li p_esto n>jaká závada, firma BW Loudspeakers a její místní dovozce ud>lají v|e pot_ebné, aby vá| v≥robek byl bezplatn> (krom uveden≥ch v≥jimek) opraven #i uveden do _ádného stavu. Záruka b>ãí po dobu 5 let a vztahuje se na neelektronické sou#ásti v≥robku. Dvouletá záruka je pak poskytována na ve|keré elektronické sou#ásti v≥robkÅ v#etn> zesilova#Å aktivních reprosoustav.

Tato záruka dopl[uje místní právní úpravu záru#ní doby dle té které zem> a neplatí v t>ch bodech, které jsou s místní právní úpravou v rozporu. To neplatí v p_ípadech, kdy tato záruka jde nad rámec místní úpravy.

Демпфирование полости Заполните полость или короб (но не пространство непосредственно позади АС) пластом стекло- или минеральной ваты. Плотность материала должна быть такой, чтобы он со временем не стал сыпаться или провисать. Пустотелую стену заполните по крайней мере на 30 см выше и ниже АС. (рисунок 8) В потолке, поместите пласт за обшивкой потолка так, чтобы он закрыл отверстие и занял как минимум еще 30 см вокруг АС. (рисунок 9) ВНИМАНИЕ: Убедитесь, что применяемый материал соответствует противопожарным и строительным нормам.

Установка АС Все электрические соединения должны производиться при выключенном оборудовании. Поместите настенную раму для АС (без решетки) в отверстие и завинтите 6 видимых спереди винтов. (рисунок 10) При этом поворотные зажимы автоматически прикрепляют раму к плите. Убедитесь, что все они заняли правильное положение, затем полностью затяните винты. Рама обладает определенной гибкостью, компенсирующей неровность монтажной поверхности. Однако не следует затягивать винты слишком сильно, так как лишнее искривление рамы может затруднить установку декоративной решетки. Если это нужно, на этом этапе можно покрасить раму и защитную решетку, прежде, чем установить переднюю панель. Смотрите также Раздел Отделка ниже (“Customising”). Подсоедините кабели к клеммам на передней панели и установите панель в раму используя 6 прилагаемых болтов. (рисунок 11) Наденьте защитную решетку. Если размер щелей изменился из-за

Uplatn>ní záruky Uplat[ujete-li reklamaci, postupujte prosím dle následujících krokÅ: 1
