РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B&W SIGNATURE HTM B&W

Русский Ограниченная гарантия21 Руководство по эксплуатации 21

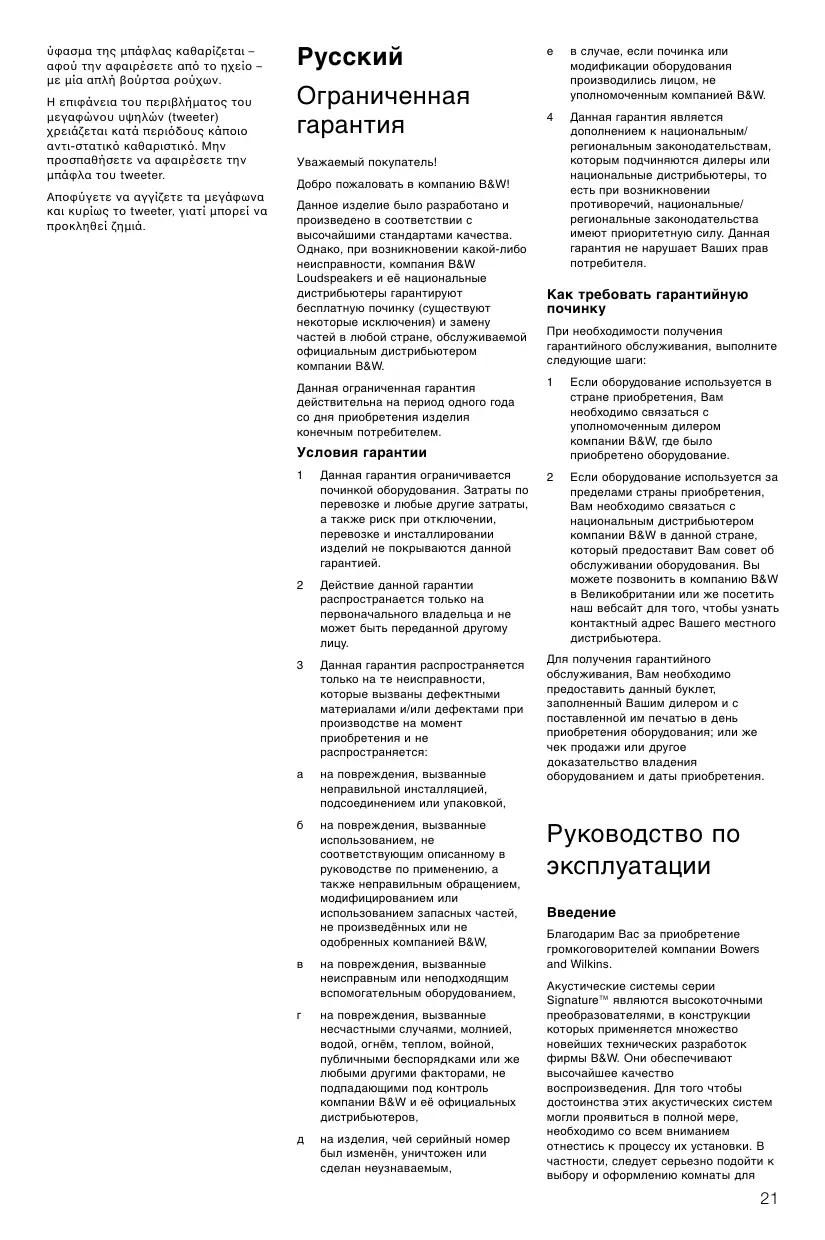

Русский Ограниченная гарантия

в случае, если починка или модификации оборудования производились лицом, не уполномоченным компанией B&W.

Данная гарантия является дополнением к национальным/ региональным законодательствам, которым подчиняются дилеры или национальные дистрибьютеры, то есть при возникновении противоречий, национальные/ региональные законодательства имеют приоритетную силу. Данная гарантия не нарушает Ваших прав потребителя.

Уважаемый покупатель! Добро пожаловать в компанию B&W! Данное изделие было разработано и произведено в соответствии с высочайшими стандартами качества. Однако, при возникновении какой-либо неисправности, компания B&W Loudspeakers и её национальные дистрибьютеры гарантируют бесплатную починку (существуют некоторые исключения) и замену частей в любой стране, обслуживаемой официальным дистрибьютером компании B&W. Данная ограниченная гарантия действительна на период одного года со дня приобретения изделия конечным потребителем.

Как требовать гарантийную починку При необходимости получения гарантийного обслуживания, выполните следующие шаги: 1

Если оборудование используется в стране приобретения, Вам необходимо связаться с уполномоченным дилером компании B&W, где было приобретено оборудование.

Если оборудование используется за пределами страны приобретения, Вам необходимо связаться с национальным дистрибьютером компании B&W в данной стране, который предоставит Вам совет об обслуживании оборудования. Вы можете позвонить в компанию B&W в Великобритании или же посетить наш вебсайт для того, чтобы узнать контактный адрес Вашего местного дистрибьютера.

Данная гарантия ограничивается починкой оборудования. Затраты по перевозке и любые другие затраты, а также риск при отключении, перевозке и инсталлировании изделий не покрываются данной гарантией.

Действие данной гарантии распространается только на первоначального владельца и не может быть переданной другому лицу.

Данная гарантия распространяется только на те неисправности, которые вызваны дефектными материалами и/или дефектами при производстве на момент приобретения и не распространяется:

на повреждения, вызванные неправильной инсталляцией, подсоединением или упаковкой,

на повреждения, вызванные использованием, не соответствующим описанному в руководстве по применению, а также неправильным обращением, модифицированием или использованием запасных частей, не произведённых или не одобренных компанией B&W,

на повреждения, вызванные неисправным или неподходящим вспомогательным оборудованием,

на повреждения, вызванные несчастными случаями, молнией, водой, огнём, теплом, войной, публичными беспорядками или же любыми другими факторами, не подпадающими под контроль компании B&W и её официальных дистрибьютеров,

на изделия, чей серийный номер был изменён, уничтожен или сделан неузнаваемым,

Для получения гарантийного обслуживания, Вам необходимо предоставить данный буклет, заполненный Вашим дилером и с поставленной им печатью в день приобретения оборудования; или же чек продажи или другое доказательство владения оборудованием и даты приобретения.

Руководство по эксплуатации Введение Благодарим Вас за приобретение громкоговорителей компании Bowers and Wilkins. Акустические системы серии Signature™ являются высокоточными преобразователями, в конструкции которых применяется множество новейших технических разработок фирмы B&W. Они обеспечивают высочайшее качество воспроизведения. Для того чтобы достоинства этих акустических систем могли проявиться в полной мере, необходимо со всем вниманием отнестись к процессу их установки. В частности, следует серьезно подойти к выбору и оформлению комнаты для

прослушивания, рассматривая ее как продолжение акустической системы. Акустика комнаты оказывает огромное влияние на качество звучания. Пожалуйста, внимательно прочтите данную инструкцию, прежде чем приступать к распаковке и установке изделия. Инструкция поможет Вам добиться оптимального воспроизведения. Компания B&W имеет сеть надежных и квалифицированных дистрибьюторов, охватывающую более 60 стран. Если у Вас возникли какие-либо проблемы, с которыми не может справиться дилер, наши дистрибьюторы охотно придут Вам на помощь.

Распаковка (рисунок 1) •

Отогнуть верхние клапаны картонной коробки и перевернуть ее, поставив изделие верхней частью на пол.

Снять картонную коробку.

Снять пенопластовую прокладку с верхней части громкоговорителя.

Снять громкоговоритель с нижней пенопластовой прокладки, положить его на эту прокладку, затем открыть и снять полиэтиленовый мешок.

Советуем сохранить упаковку на тот случай, если в будущем понадобится перевозить колонки. Убедиться, что в коробке имеется: •

4 самоклеющиеся резиновые ножки.

2 перемычки для клемм.

Салфетка для чистки корпуса.

Дерево – естественный материал, и разные партии шпона отличаются друг от друга. Поэтому отделка громкоговорителей, составляющих аудиосистему домашнего кинотеатра, будет не совсем одинакова.

С другой стороны, если требуется обеспечить более высокую степень изоляции или компенсировать неровность опоры, можно воспользоваться 4 кусками пластичной клейкой массы (например, Bostic® BluTack®).

Магнитное поле рассеяния Магнитное поле динамиков экранировано, так что слабое поле рассеяния за пределами корпуса (кроме зоны, прилегающей к передней панели) в подавляющем большинстве случаев не вызывает искажения телевизионного изображения. Существуют, однако, телевизоры с чрезвычайно чувствительными кинескопами – их приходится настраивать в соответствии с ориентацией в магнитном поле Земли. Если у Вас возникли проблемы с искажением изображения, прежде всего произведите размагничивание кинескопа. Некоторые телевизоры оснащены специальной кнопкой, выполняющей эту функцию. Если такой кнопки нет, нужно полностью отключить телевизор от сети (простого переключения в режим ожидания не достаточно), подождать 15 минут и затем вновь включить. Если искажение продолжается, попробуйте сдвинуть громкоговоритель немного вперед или назад, либо установить его на таком расстоянии от экрана, при котором искажение исчезнет. Поскольку напряженность магнитного поля рассеяния выше в зоне, прилегающей к передней поверхности громкоговорителя, мы советуем не оставлять чувствительные к магнитному полю объекты (компьютерные диски, видео- и аудиокассеты, пластиковые карточки и т. п.) ближе чем в 20 см от громкоговорителя.

Подключение (рисунок 3) Размешение (рисунок 2) В случае проектора с акустически прозрачным экраном громкоговоритель следует размещать позади центральной части экрана. Для телевизоров оптимальным будет размещение громкоговорителя непосредственно под экраном или над ним, в зависимости от того, в каком положении динамики оказываются ближе к уровню головы слушателей. Передняя панель громкоговорителя должна располагаться в одной плоскости с экраном Вашего телевизора. Четыре самоклеющиеся ножки нужно прикрепить к нижней поверхности корпуса. Ножки способствуют виброизоляции, что особенно важно при размещении громкоговорителя на довольно шаткой поверхности телевизора. При этом следует помнить, что расположение ножек на нижней части колонки должно соответствовать форме плоской части поверхности телевизора.

Подсоединение всех кабелей следует выполнять при выключенном питании. На задней поверхности громкоговорителя имеется две пары клемм, что позволяет выполнять подключение двумя кабелями. Сигнал от нижней пары клемм поступает на НЧ излучатели, а от верхней – на СЧ и ВЧ излучатели. Универсальные клеммы допускают применение кабелей с разъемами различных типов, изоляция клемм предотвращает возможность электрического удара даже при использовании наиболее мощных усилителей. Громкоговоритель желательно подключать двумя кабелями – по одному на каждую пару клемм. Разделение сигнальных путей делает воспроизведение более детальным и позволяет выбрать оптимальный кабель для каждой частотной полосы.

На тот случай, если Вы решили подключить акустическую систему только одним кабелем (например, на время процедуры настройки или из-за того, что хотите избежать нагромождения кабелей в комнате), к громкоговорителю прилагаются перемычки, которыми нужно попарно соединить положительные и отрицательные клеммы. Кабели-перемычки имеют разъемы в форме “лопаточки” на одном конце и в форме подпружиненного штекера – на другой. При использовании перемычек следует вставить “лопаточку” в паз на одной из клемм, а штекер – в круглое отверстие на боковой поверхности другой клеммы. Клемма сделана таким образом, что в ней можно зажать и штекер перемычки, и лопаточку акустического кабеля. Проследите за тем, чтобы положительные (красные) клеммы громкоговорителя соединялись с положительными клеммами усилителя, а отрицательные (черные) – с отрицательными. Неправильное соединение может привести к нарушению стереоэффекта и ухудшению воспроизведения басов. При подключении громкоговорителя двумя кабелями перемычки между клеммами использовать не следует. При таком способе подключения нужно особенно внимательно проследить за соблюдением полярности. В этом случае ошибка может вызвать еще и нарушения АЧХ на выходе кроссовера низких и средних частот, а если перемычки не были удалены, то она приведет к повреждению усилителя изза короткого замыкания его выходов.

Тонкая настройка Прежде чем приступать к настройке, следует еще раз проверить правильность и надежность подключения всех кабелей. Для создания реалистичной звуковой картины в домашнем кинотеатре важно привести ее в соответствие с размерами экрана и сбалансировать громкость всех громкоговорителей. В случае телевизоров с небольшим экраном фронтальные громкоговорители следует располагать ближе друг к другу, чем это делается в стереофонических системах. Отрегулируйте громкость левого, центрального и правого громкоговорителей так, чтобы звуковая картина соответствовала происходящим на экране событиям. Отрегулируйте громкость тыловых громкоговорителей таким образом, чтобы они не привлекали вашего внимания до тех пор, пока кажущийся источник звука не перемещается вперед или назад. Выбирая баланс громкоговорителей, проверьте, как звучит система на всех предназначенных для слушателей местах.

Подробнее о настройке баланса можно прочесть в руководстве, прилагающемся к декодеру. Для того чтобы акустическая система звучала еще лучше, можно снять с динамиков покрытые тканью решетки, как описано ниже в разделе “Уход”. Диффузор высокочастотного динамика легко повреждается, поэтому его решетку следует оставить на месте. Решетка ВЧ динамика и ее крепление сконструированы так, чтобы обеспечить оптимальные условия излучения, удаление решетки сделает амплитудно-частотную характеристику менее равномерной.

Период приработки В первоначальный период эксплуатации акустической системы характер ее работы немного меняется. Если громкоговоритель хранился на холоде, то потребуется определенное время, чтобы демпфирующие компоненты и материалы подвески динамиков восстановили свои механические свойства. Кроме того, после нескольких часов работы натяжение подвески немного уменьшается. Время, которое необходимо для того, чтобы акустическая система достигла стационарного состояния, зависит от условий предшествовавшего хранения и интенсивности использования. В среднем, потребуется неделя, чтобы закончилось действие смены температуры, и 60 часов работы со средней интенсивностью, чтобы характеристики механических элементов достигли расчетных уровней.

Прочие компоненты аудиосистемы Акустические системы такого класса заслуживают сигнала высочайшего качества. Тщательно выбирайте электронное оборудование и соединительные кабели для своей аудиосистемы. Мы можем посоветовать Вам, на что следует обращать внимание при выборе прочих компонентов, но не в состоянии рекомендовать какие-либо определенные изделия. Оборудование такого рода постоянно обновляется и улучшается, дилер поможет Вам выбрать новейшие и наиболее подходящие изделия.

нашему мнению, необходима для того, чтобы в небольшой комнате (менее 60 м3) акустическая система звучала с приемлемой громкостью без слышимых искажений. Зачастую можно оценить способность усилителя справляться с комплексной нагрузкой по его выходной мощности на нагрузке 4 Ω и 8 Ω. В идеале эти два показателя должны относиться как 2:1 – чем ближе это отношение к 2, тем выше нагрузочная способность по току. Для того чтобы влияние кабеля на амплитудно-частотную характеристику акустической системы оставалось ниже порога слышимости, импеданс кабеля на всех частотах (при измерении оба проводника кабеля соединены последовательно) должен быть как можно более низким, его максимально допустимое значение – 0,1 Ω. На низких частотах доминирующим фактором оказывается активное сопротивление, поэтому следует выбрать кабель с проводником такой толщины, которая обеспечит приемлемое сопротивление при требуемой длине кабеля. На средних и высоких частотах индуктивное сопротивление оказывается выше активного. Соответственно, это сопротивление и некоторые другие свойства кабеля, определяемые особенностями его конструкции, приобретают большее значение. Посоветуйтесь с дилером о выборе кабеля, наиболее подходящего для Ваших условий.

Уход Обычно для ухода за колонками достаточно периодически стирать с них пыль. Если Вы хотите воспользоваться чистящим средством в аэрозольной упаковке, нужно предварительно снять с колонок решетки. Чистящее средство нужно наносить на салфетку, а не на поверхности корпуса. Декоративную ткань решетки можно чистить обычной одежной щеткой, но решетку нужно предварительно снять с колонки. Поверхность корпуса ВЧ динамика может потребовать применения антистатического чистящего средства. Не пытайтесь снять решетку ВЧ динамика. Избегайте прикасаться к динамикам, особенно к высокочастотному, их легко повредить.

В технических характеристиках указывается рекомендуемая мощность усилителя. Верхняя граница определяется предельно допустимой мощностью акустической системы. При расчете предельно допустимой мощности предполагается, что усилитель работает без “отсечки”, которая искажает спектральное распределение энергии сигнала, и что сигнал является нормальной музыкальной программой. Сигналы испытательных генераторов и им подобные в данном случае не применимы. Нижняя граница указывает ту минимальную мощность, которая, по
