РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B&W FPM4 B&W

Φροντίδα των ηχείων Κανονικά, ο µνος καθαρισµς που απαιτεί το φινίρισµα των ηχείων είναι ένα ξεσκνισµα. Εάν θέλετε να χρησιµοποιήσετε κάποιο καθαριστικ µε τη µορφή σπρέϋ, θα πρέπει πρώτα να αφαιρέσετε το εµπρσθιο προστατευτικ κάλυµµα του ηχείου τραβώντας το ελαφρά απ την καµπίνα. Ρίξτε το καθαριστικ στο πανί µε το οποίο θα καθαρίσετε το ηχείο και χι κατευθείαν επάνω στην καµπίνα. Το ύφασµα της προστατευτικής σίτας καθαρίζεται – αφού την αφαιρέσετε απ το ηχείο – µε µία απλή βούρτσα ρούχων.

Русский Ограниченная гарантия Уважаемый покупатель! Добро пожаловать в компанию B&W! Данное изделие было разработано и произведено в соответствии с высочайшими стандартами качества. Однако, при обнаружении какой-либо неисправности, компания B&W Loudspeakers и её национальные дистрибьюторы гарантируют бесплатный ремонт (существуют некоторые исключения) и замену частей в любой стране, обслуживаемой официальным дистрибьютором компании B&W. Данная ограниченная гарантия действительна на период одного года со дня приобретения изделия конечным потребителем. Условия гарантии 1

Данная гарантия ограничивается починкой оборудования. Затраты по перевозке и любые другие затраты, а также риск при отключении, перевозке и инсталлировании изделий не покрываются данной гарантией.

Действие данной гарантии распространяется только на первоначального владельца. Гарантия не может быть передана другому лицу.

Данная гарантия распространяется только на те неисправности, которые вызваны дефектными материалами и/или дефектами при производстве на момент приобретения и не распространяется:

Εσωκλείεται ένας βραχίονας πίσω στήριξης που επιτρέπει στο ηχείο να στέκεται ρθιο σε επίπεδη επιφάνεια.

на повреждения, вызванные неправильной инсталляцией, подсоединением или упаковкой,

Με την ενισχυµένη πλευρά του βραχίονα να «βλέπει» την αντίθετη πλευρά της καµπίνας, εφαρµστε το βραχίονα στις δύο ειδικές υποδοχές στο πίσω µέρος του ηχείου χρησιµοποιώντας τις παρεχµενες βίδες.

на повреждения, вызванные использованием, не соответствующим описанному в руководстве по применению, а также неправильным обращением, модифицированием или использованием запасных частей, не произведённых или не одобренных компанией B&W,

на повреждения, вызванные неисправным или неподходящим вспомогательным оборудованием,

на повреждения, вызванные несчастными случаями, молнией, водой, пожаром, войной, публичными беспорядками или же любыми другими факторами, не подпадающими под контроль компании B&W и её официальных дистрибьюторов,

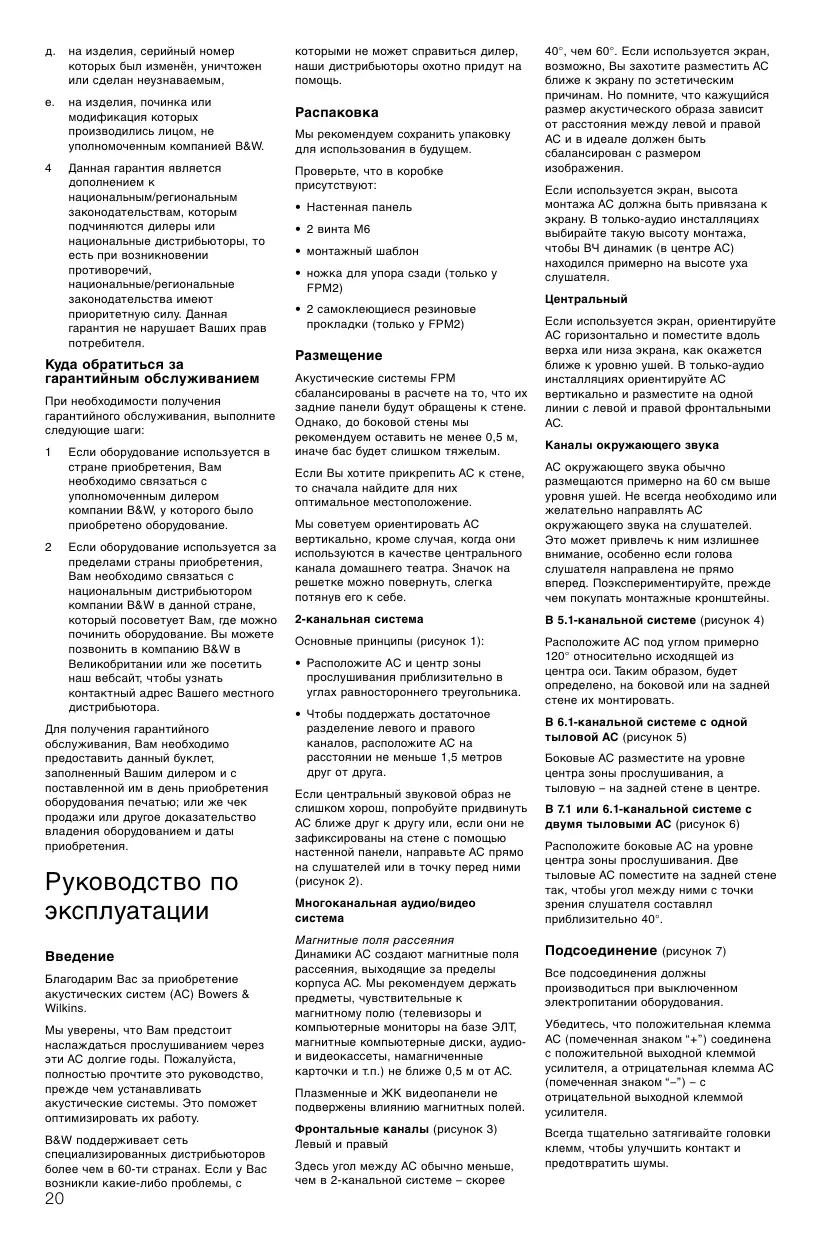

на изделия, серийный номер которых был изменён, уничтожен или сделан неузнаваемым,

на изделия, починка или модификация которых производились лицом, не уполномоченным компанией B&W.

Данная гарантия является дополнением к национальным/региональным законодательствам, которым подчиняются дилеры или национальные дистрибьюторы, то есть при возникновении противоречий, национальные/региональные законодательства имеют приоритетную силу. Данная гарантия не нарушает Ваших прав потребителя.

Куда обратиться за гарантийным обслуживанием При необходимости получения гарантийного обслуживания, выполните следующие шаги: 1

Если оборудование используется в стране приобретения, Вам необходимо связаться с уполномоченным дилером компании B&W, у которого было приобретено оборудование. Если оборудование используется за пределами страны приобретения, Вам необходимо связаться с национальным дистрибьютором компании B&W в данной стране, который посоветует Вам, где можно починить оборудование. Вы можете позвонить в компанию B&W в Великобритании или же посетить наш вебсайт, чтобы узнать контактный адрес Вашего местного дистрибьютора.

Для получения гарантийного обслуживания, Вам необходимо предоставить данный буклет, заполненный Вашим дилером и с поставленной им в день приобретения оборудования печатью; или же чек продажи или другое доказательство владения оборудованием и даты приобретения.

Руководство по эксплуатации Введение Благодарим Вас за приобретение акустических систем (АС) Bowers & Wilkins. Мы уверены, что Вам предстоит наслаждаться прослушиванием через эти АС долгие годы. Пожалуйста, полностью прочтите это руководство, прежде чем устанавливать акустические системы. Это поможет оптимизировать их работу. B&W поддерживает сеть специализированных дистрибьюторов более чем в 60-ти странах. Если у Вас возникли какие-либо проблемы, с

которыми не может справиться дилер, наши дистрибьюторы охотно придут на помощь.

Распаковка Мы рекомендуем сохранить упаковку для использования в будущем. Проверьте, что в коробке присутствуют: • Настенная панель • 2 винта M6 • монтажный шаблон • ножка для упора сзади (только у FPM2)

40°, чем 60°. Если используется экран, возможно, Вы захотите разместить АС ближе к экрану по эстетическим причинам. Но помните, что кажущийся размер акустического образа зависит от расстояния между левой и правой АС и в идеале должен быть сбалансирован с размером изображения. Если используется экран, высота монтажа АС должна быть привязана к экрану. В только-аудио инсталляциях выбирайте такую высоту монтажа, чтобы ВЧ динамик (в центре АС) находился примерно на высоте уха слушателя. Центральный

• 2 cамоклеющиеся резиновые прокладки (только у FPM2)

Размещение Акустические системы FPM сбалансированы в расчете на то, что их задние панели будут обращены к стене. Однако, до боковой стены мы рекомендуем оставить не менее 0,5 м, иначе бас будет слишком тяжелым.

Если используется экран, ориентируйте АС горизонтально и поместите вдоль верха или низа экрана, как окажется ближе к уровню ушей. В только-аудио инсталляциях ориентируйте АС вертикально и разместите на одной линии с левой и правой фронтальными АС. Каналы окружающего звука

Мы советуем ориентировать АС вертикально, кроме случая, когда они используются в качестве центрального канала домашнего театра. Значок на решетке можно повернуть, слегка потянув его к себе.

АС окружающего звука обычно размещаются примерно на 60 см выше уровня ушей. Не всегда необходимо или желательно направлять АС окружающего звука на слушателей. Это может привлечь к ним излишнее внимание, особенно если голова слушателя направлена не прямо вперед. Поэкспериментируйте, прежде чем покупать монтажные кронштейны.

В 5.1-канальной системе (рисунок 4)

Основные принципы (рисунок 1):

Расположите АС под углом примерно 120° относительно исходящей из центра оси. Таким образом, будет определено, на боковой или на задней стене их монтировать.

Если Вы хотите прикрепить АС к стене, то сначала найдите для них оптимальное местоположение.

• Расположите АС и центр зоны прослушивания приблизительно в углах равностороннего треугольника. • Чтобы поддержать достаточное разделение левого и правого каналов, расположите АС на расстоянии не меньше 1,5 метров друг от друга. Если центральный звуковой образ не слишком хорош, попробуйте придвинуть АС ближе друг к другу или, если они не зафиксированы на стене с помощью настенной панели, направьте АС прямо на слушателей или в точку перед ними (рисунок 2). Многоканальная аудио/видео система Магнитные поля рассеяния Динамики АС создают магнитные поля рассеяния, выходящие за пределы корпуса АС. Мы рекомендуем держать предметы, чувствительные к магнитному полю (телевизоры и компьютерные мониторы на базе ЭЛТ, магнитные компьютерные диски, аудиои видеокассеты, намагниченные карточки и т.п.) не ближе 0,5 м от АС. Плазменные и ЖК видеопанели не подвержены влиянию магнитных полей. Фронтальные каналы (рисунок 3) Левый и правый Здесь угол между АС обычно меньше, чем в 2-канальной системе – скорее

В 6.1-канальной системе с одной тыловой АС (рисунок 5) Боковые АС разместите на уровне центра зоны прослушивания, а тыловую – на задней стене в центре. В 7.1 или 6.1-канальной системе с двумя тыловыми АС (рисунок 6) Расположите боковые АС на уровне центра зоны прослушивания. Две тыловые АС поместите на задней стене так, чтобы угол между ними с точки зрения слушателя составлял приблизительно 40°.

Подсоединение (рисунок 7) Все подсоединения должны производиться при выключенном электропитании оборудования. Убедитесь, что положительная клемма АС (помеченная знаком “+”) соединена с положительной выходной клеммой усилителя, а отрицательная клемма АС (помеченная знаком “–”) – с отрицательной выходной клеммой усилителя. Всегда тщательно затягивайте головки клемм, чтобы улучшить контакт и предотвратить шумы.

При выборе кабеля спросите совета у дилера. Убедитесь,что полное сопротивление кабеля ниже максимального значения, указанного в технических характеристиках АС. Используйте низкоиндуктивный кабель для того, чтобы избежать затухания самых высоких частот.

Точная настройка При излишней резкости звука увеличьте число мягких предметов обстановки (например, используйте более толстые шторы на окнах), а если звучание слишком глухое и безжизненное, поступите наоборот.

настенный или потолочный, для FPM4 и FPM5, и типа 20.0, настенный или потолочный, для FPM6. С его помощью можно ориентировать АС под углом к стене, а также создать наклон вниз до 10°, если прикрепить кронштейн над клеммами, а низ АС прислонить к стене. Для FPM2 кронштейн OmniMount® 10.0, настенный или потолочный, позволяет регулировать угол наклона в широких пределах. Следуя инструкциям, прилагаемым к кронштейну, прикрепите монтажную пластину к задней панели АС двумя винтами М6, входящими в комплект АС. (рисунок 9)

Проверьте комнату на многократное эхо: хлопните в ладоши и слушайте, нет ли быстрых повторений звука. Ослабляют многократное эхо поверхности неправильной формы, типа книжных полок и больших предметов мебели.

Убедитесь, особенно при креплении к гипсокартону, что длина шурупа и прочность дюбеля (либо другого крепления) достаточны для удержания веса АС. B&W не несет никакой ответственности в случае падения АС с настенного или потолочного крепления.

На полке или столе (только для FPM2)

На стене Если не предполагается размещение АС под углом к стене, используйте настенную панель. (рисунок 8) Позади АС, с каждого конца контактной группы, есть детали в виде ласточкиного хвоста, которые вдвигаются в настенную панель. С помощью прилагаемого шаблона отметьте расположение шурупов для крепления настенной панели. Полная высота и ширина шаблона соответствует размеру АС. Также на нем отмечены вертикальная и горизонтальная центральные линии. Это позволяет Вам выровнять положение АС по отношению к экрану и другим предметам. Проткнув шаблон в местах, где намечено положение шурупов, сделайте отметки на стене. Приложите панель к стене, совместив отверстия со сделанными отметками, и обведите овальное отверстие в центре, используемое для кабеля. В сплошной стене проложите канавку для колоночного кабеля, заканчивающуюся там, где отмечено овальное отверстие. В пустотелой стене просверлите отверстие и протяните кабель через гипсокартонную плиту в полость. Прикрепите настенную панель шурупами к стене, поддерживая ее горизонтальное положение с помощью спиртового уровня. Маленькое угловое отклонение панели может быть незаметно, но станет очевидным, когда будет повешена АС. Прежде, чем повесить АС на панель, подсоедините кабель. Если нужно расположить АС под углом к стене, воспользуйтесь резьбовыми втулками, предназначенными для крепления на приобретаемом отдельно монтажном кронштейне. Рекомендуем кронштейн OmniMount® типа 10.0,

осторожно потянув её на себя. Распыляйте аэрозоль на салфетку, а не прямо на корпус колонки. Ткань отсоединённой от корпуса решётки можно чистить обычной одёжной щёткой или пылесосом с подходящей насадкой. Избегайте прикосновений к динамикам, особенно к высокочастотному, так как его легче всего повредить.

Для создания дополнительной точки опоры при установке АС на плоской поверхности прилагается специальная ножка. Прикрепите ее входящими в комплект винтами к задней панели корпуса (на ней имеются два отверстия с резьбой). Приклейте две самоклеющиеся резиновые прокладки к нижней части рамы АС. (рисунок 10) На приобретаемой отдельно настольной или напольной стойке Инструкция по монтажу прилагается к стойкам. Настольная стойка допускает вертикальную или горизонтальную ориентацию АС. Напольная стойка допускает только вертикальную ориентацию. FPM2 не монтируется на стойку, ни настольную, ни напольную.

Период приработки Рабочие характеристики АС слегка изменятся за начальный период работы. Если АС хранилась на холоде, потребуется некоторое время, чтобы демпфирующие вещества и материалы акустической подвески динамиков восстановили свои механические свойства. Акустическая подвеска динамиков также расслабится в первые часы работы. Время, необходимое колонке для достижения оптимальных рабочих параметров, зависит от предыдущих условий хранения и интенсивности её использования. Как правило, стабилизация температурных эффектов занимает до недели, а механические части достигают своих расчетных характеристик в среднем за 15 часов нормальной работы.

Уход за АС Обычно уход заключается в стирании пыли с поверхности корпуса. Если Вы хотите использовать чистящее аэрозольное средство, сначала снимите декоративную решётку,
