MANUAL DE UTILIZADOR HELIOS JBSYSTEMS

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país. ENGLISH OPERATION MANUAL

MANUAL DE FUNCIONAMIENTO

MANUAL DE FUNCIONAMIENTO

símbolo indica: Leer las instrucciones. Este símbolo indica: La distancia mínima de objetos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada tiene que ser más de 1 metro. Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible. Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunos minutos. Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad. Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños. Esta unidad sólo se puede usar en el interior. No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento. Si algún objeto extraño entra en la unidad, desconecte inmediatamente el suministro eléctrico. Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes. No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad. Evite el uso en ambientes con polvo y limpie la unidad regularmente. Mantenga la unidad lejos de los niños. Las personas sin experiencia no deben utilizar este aparato. La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores. La temperatura de la superficie de la unidad puede alcanzar hasta 85°C. No toque la carcasa sin protección durante el funcionamiento. Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento. Deje que el aparato se enfríe durante al menos 15 minutos antes de reemplazar la bombilla o comenzar el mantenimiento. Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento. La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con la regulaciones sobre seguridad eléctrica y mecánica de su país. Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad. El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas para evitar cualquier peligro. ¡Nunca deje que el cable de alimentación entre en contacto con otros cables! Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad. No conecte la unidad a ningún regulador de voltaje. Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad. Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario. Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un fusible del mismo tipo y especificación eléctrica! En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente. La carcasa y la lente deben reemplazarse si presentan daños visibles. Utilice el embalaje original cuando tenga que transportar el dispositivo. Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad. Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas epilépticas. Este símbolo indica: Usar sólo en el interior. JB SYSTEMS® 27/39 HELIOS JB SYSTEMS® 28/39 HELIOS ESPAÑOL

MANUAL DE FUNCIONAMIENTO

MANUAL DE FUNCIONAMIENTO

MANUAL DE FUNCIONAMIENTO

Función Modalidad Oscurece la unidad Regulación de intensidad luminosa en sinc Sonido (LED apagado )

MANUAL DE FUNCIONAMIENTO

MANUAL DE FUNCIONAMIENTO

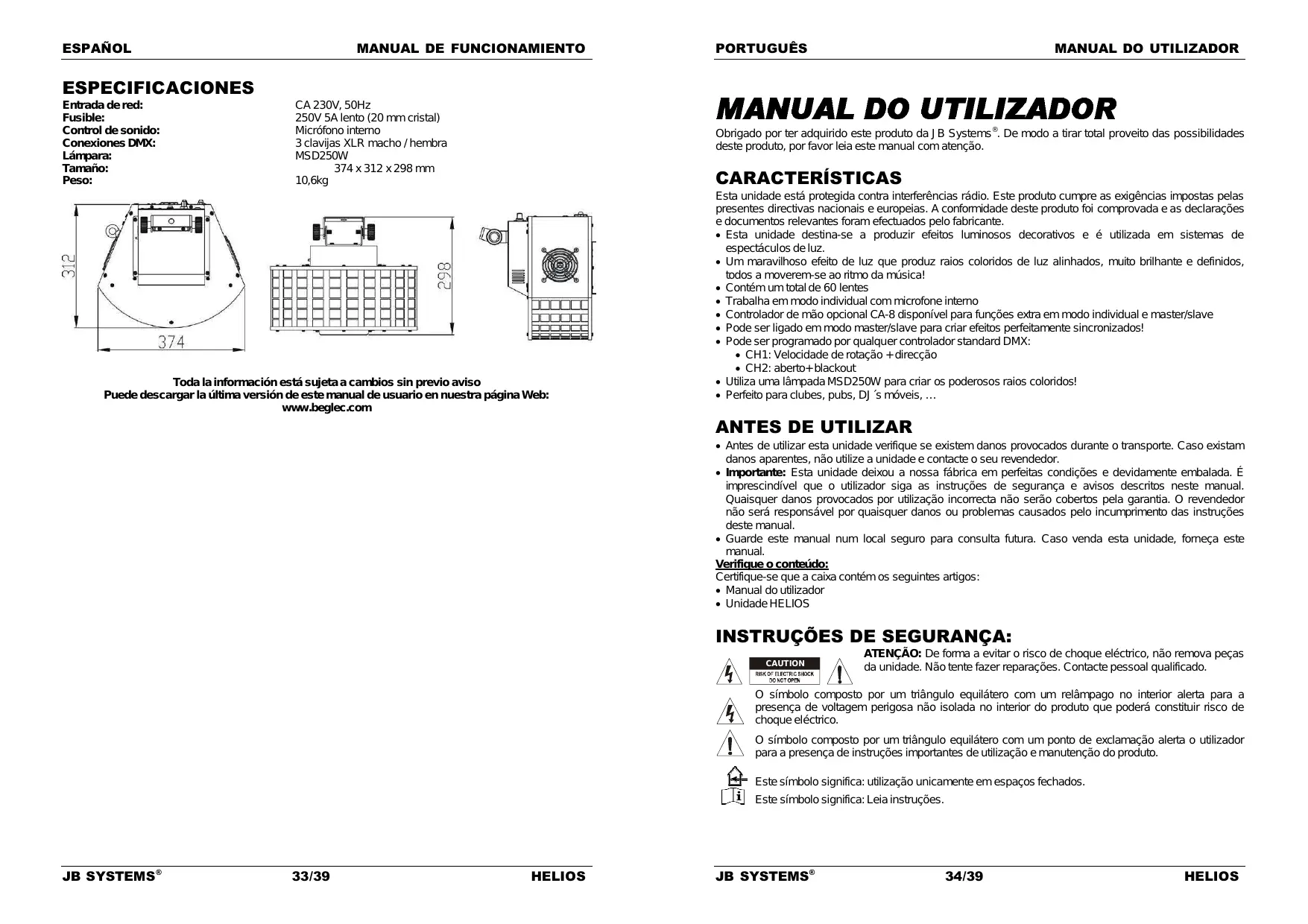

Obrigado por ter adquirido este produto da JB Systems . De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS Toda la información está sujeta a cambios sin previo aviso Puede descargar la última versión de este manual de usuario en nuestra página Web: www.beglec.com Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz. Um maravilhoso efeito de luz que produz raios coloridos de luz alinhados, muito brilhante e definidos, todos a moverem-se ao ritmo da música! Contém um total de 60 lentes Trabalha em modo individual com microfone interno Controlador de mão opcional CA-8 disponível para funções extra em modo individual e master/slave Pode ser ligado em modo master/slave para criar efeitos perfeitamente sincronizados! Pode ser programado por qualquer controlador standard DMX: CH1: Velocidade de rotação + direcção CH2: aberto+ blackout Utiliza uma lâmpada MSD250W para criar os poderosos raios coloridos! Perfeito para clubes, pubs, DJ´s móveis, …

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos: Manual do utilizador Unidade HELIOS INSTRUÇÕES DE SEGURANÇA: CAUTION ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado. O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados. Este símbolo significa: Leia instruções. JB SYSTEMS® 33/39 HELIOS JB SYSTEMS® 34/39 HELIOS PORTUGUÊS

MANUAL DO UTILIZADOR

Este símbolo determina: a distância mínima dos objectos iluminados. A distância mínima entre o projector e o objecto iluminado deve ser mais de 1 metro. Proteja o ambiente. Recicle o material desta embalagem. Os efeitos luminosos novos podem por vezes produzir algum fumo e/ou cheiro desagradável. Esta situação é normal e temporária. De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente. Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com mãos descobertas durante o funcionamento. Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção. Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a manutenção. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente. Nunca permita que este cabo entre em contacto com outros cabos! Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança. Não ligue a unidade a reguladores de intensidade. Utilize sempre um cabo de segurança aprovado ao instalar a unidade. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção da lâmpada e do fusível, não existem peças que possam ser substituídas pelo utilizador. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. PORTUGUÊS

2. Sensibilidade do microfone

6. Ventoinha de arrefecimento

7. Fonte de alimentação com Conector IEC e

suporte de fusível integrado. Ligue o cabo de alimentação fornecido a este conector.

8. Suporte de suspensão: Contém 2 parafusos de

aperto em ambos os lados para fixar a unidade e um orifício para aplicação de um gancho de montagem.

9. Interruptores DIP, usados para definir o endereço

DMX inicial da unidade.

10. 60 Lentes ópticas na parte frontal da unidade.

11. Compartimento das lâmpadas

Em caso de substituição da lâmpada ou manutenção, aguarde 15 minutos após desligar a unidade. Desligue sempre a unidade da corrente antes de efectuar a manutenção! Utilize sempre peças suplentes com mesmas características (lâmpadas, fusíveis, etc). Utilize unicamente peças originais. Desligue o cabo de alimentação. Aguarde cerca de 15 minutos para que a unidade arrefeça. Use uma chave de parafusos para desaparafusar os 2 parafusos que fecham o compartimento da lâmpada da unidade (ver “A” na imagem). No interior irá ver o conector da lâmpada. Retire cuidadosamente o conector do compartimento da lâmpada. Ao retirar a lâmpada usada, segure o conector. Não puxe o cabo! Segure o conector e insira cuidadosamente a lâmpada. Atenção! Verifique o rótulo na parte de trás da unidade ou consulte as especificações descritas neste manual para saber que lâmpada deve utilizar. Nunca instale lâmpadas com nível de watts superior ao indicado! Lâmpadas com nível de watts superior geram temperatura que a unidade não está preparada para suportar. Caso a unidade utilize um transformador de lâmpada, este irá danificar-se devido a sobrecarga de corrente. Não toque no interior do reflector da lâmpada com as mãos descobertas, caso contrário irá diminuir drasticamente a sua duração! Caso toque na lâmpada com as mãos, limpe-a utilizando um pano e álcool antes de efectuar a instalação. Coloque a nova lâmpada no interior da unidade. Certifique-se que os fios não tocam na lâmpada. Feche o compartimento da lâmpada com os 2 parafusos. Operação concluída!

INSTALAÇÃO EM SUSPENSÃO

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança. JB SYSTEMS® 35/39 HELIOS JB SYSTEMS® 36/39 HELIOS PORTUGUÊS

MANUAL DO UTILIZADOR

Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção. Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelos menos 50cm de distância de paredes circundantes. A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se. Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de 10 vezes o peso da unidade. Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada para que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda. A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada! Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.

INSTRUÇÕES DE FUNCIONAMENTO

Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua. Não ligue e desligue a unidade em curtos períodos de tempo, irá reduzir a duração da lâmpada. A temperatura da superfície da unidade pode alcançar os 85ºC. Não toque na cobertura da unidade com mãos descobertas durante o funcionamento. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de substituir a lâmpada ou de efectuar a manutenção. Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente. Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas epilépticas. PORTUGUÊS

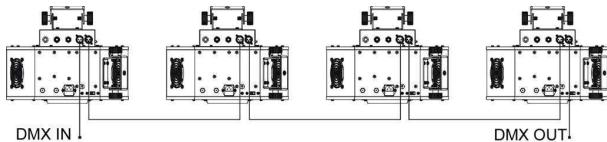

O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É necessário ligar em série o vosso controlador DMX a todas as unidades conectadas com um cabo balanceado de boa qualidade Para prevenir comportamento estranho dos efeitos de luz, devido a interferências, deverá usar uma resistência de 90Ω a 120Ω no final da série. Nunca utilize divisor de cabo Y, isto simplesmente não funciona! Verifique se todas as unidades estão ligadas á corrente. Cada efeito de luz na série precisa de ter o seu próprio endereço inicial para saber quais os comandos do controlador que tem de descodificar. Na próxima secção irá aprender como configurar os endereços DMX. Como definir os interruptores DIP para obter o endereço inicial correcto: No lado direito irá ver que a cada um dos 9 primeiros interruptores DIP corresponde um valor DMX (interruptor DIP 10 não é usado): Dip

Poderá combinar os valores destes interruptores DIP de forma a obter qualquer endereço inicial entre 1 e 512: Endereço inicial = 01 Interruptor 1=ON valores: 1 Endereço inicial = 05 Interruptor 1+3=ON valores: 1+4 = 5 Endereço inicial = 09 Interruptor 1+4=ON valores: 1+8 = 9 Endereço inicial = 13 Interruptor 1+3+4=ON valores: 1+4+8 = 13 Endereço inicial = 62 Interruptor 2+3+4+5+6=ON valores: 2+4+8+16+32 = 62

1. 1 Unidade em modo Individual:

Simplesmente conecte a unidade á corrente e ponha alguma música. A unidade irá começar a funcionar automaticamente ao ritmo da música.

2. 2 ou mais unidade em modo Master/Slave:

Conecte 2 ou mais unidades juntas usando cabos de microfone balanceados de boa qualidade. A unidade que não tem cabo conectado á sua entrada irá reagir como Master, as outras serão as unidades Slave. Importante: Na unidade Master o endereço DMX TEM de ser definido para 001. (primeiro interruptor DIP = ON, todos os outros em OFF). As unidades Slave podem ter qualquer valor DMX mas NÂO o 001! Pode inverter o comportamento de uma ou mais unidades slave alterando a posição do interruptor DIP n. 10 nas unidades Slave. Experimente e veja se o efeito se torna melhor. Alterando o interruptor DIP n.10 na unidade Master não terá efeito.

3. Conecte o comando opcional CA-8 para mais controlo:

O comando CA-8 apenas pode ser usado em modo standalone ou master/slave. Conecte o controlador á entrada CA-8 da primeira unidade (master). Agora pode controlar todas as unidades conectadas: Stand by Desliga as unidades

1. Velocidade rápida no sentido dos

ponteiros do relógio / Velocidade média / Veloc. Baixa Function Obturador em sincronia

2. Velocidade rápida no sentido

inverso dos ponteiros do relógio / Velocidade média / Veloc. Baixa Som (LED apagado) Mode Devagar ~ Sem som (LED aceso) JB SYSTEMS® 37/39 HELIOS JB SYSTEMS® 38/39 HELIOS PORTUGUÊS

MANUAL DO UTILIZADOR

MANUTENÇÃO Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção. Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça. Durante a inspecção deverá verificar os seguintes pontos: Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos. A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação. Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente. O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano. As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses de modo a evitar que unidade sobreaqueça. Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano. De forma a optimizar a projecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas da unidade. Utilize um pano macio e um limpa-vidros normal na limpeza da unidade. Seque sempre as peças cuidadosamente. Limpe as ópticas externas pelo menos uma vez em cada 30 dias. Limpe as ópticas internas pelo menos uma vez em cada 90 dias. Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado! ESPECIFICAÇÕES Fonte de Alimentação: Fusível: Controlo de som: Lâmpada: Dimensões: Peso: AC 230V, 50Hz 250V 5A Fusão Lenta (20mm vidro) Microfone interno MSD250W 374 x 312 x 298mm 10,6 kg Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com JB SYSTEMS® 39/39 HELIOS
