BEDIENUNGSANLEITUNG HELIOS JBSYSTEMS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung HELIOS Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen. Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 15 Minuten Abkühlzeit einhalten. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannungmit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. SICHERHEITSHINWEISE BESCHREIBUNG

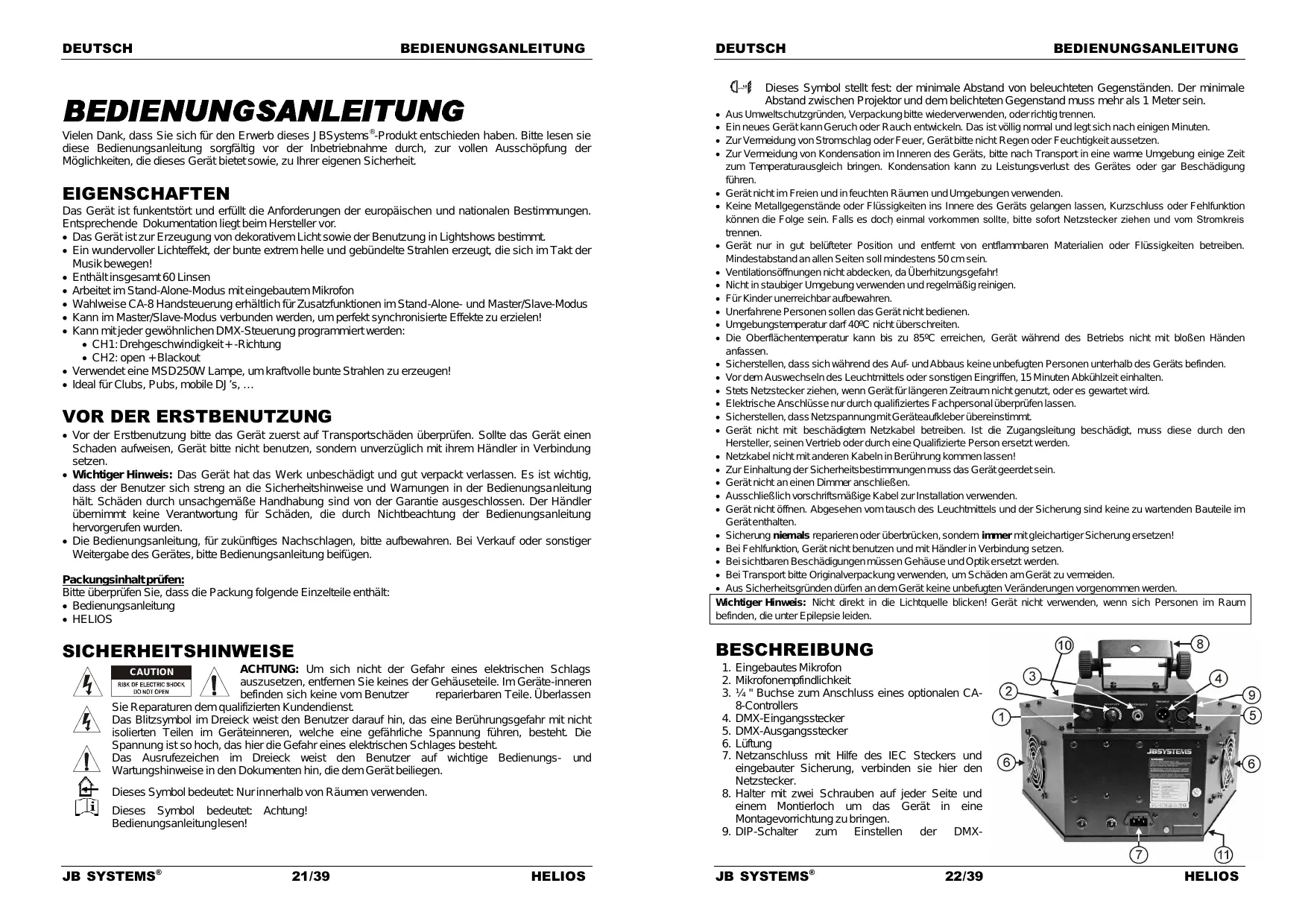

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. Ein wundervoller Lichteffekt, der bunte extrem helle und gebündelte Strahlen erzeugt, die sich im Takt der Musik bewegen! Enthält insgesamt 60 Linsen Arbeitet im Stand-Alone-Modus mit eingebautem Mikrofon Wahlweise CA-8 Handsteuerung erhältlich für Zusatzfunktionen im Stand-Alone- und Master/Slave-Modus Kann im Master/Slave-Modus verbunden werden, um perfekt synchronisierte Effekte zu erzielen! Kann mit jeder gewöhnlichen DMX-Steuerung programmiert werden: CH1: Drehgeschwindigkeit + -Richtung CH2: open + Blackout Verwendet eine MSD250W Lampe, um kraftvolle bunte Strahlen zu erzeugen! Ideal für Clubs, Pubs, mobile DJ’s, …

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. CAUTION Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Bedienungsanleitunglesen! JB SYSTEMS® Achtung! 21/39 HELIOS

1. Eingebautes Mikrofon

2. Mikrofonempfindlichkeit

3. ¼ " Buchse zum Anschluss eines optionalen CA8-Controllers

4. DMX-Eingangsstecker

5. DMX-Ausgangsstecker

7. Netzanschluss mit Hilfe des IEC Steckers und

eingebauter Sicherung, verbinden sie hier den Netzstecker.

8. Halter mit zwei Schrauben auf jeder Seite und

einem Montierloch um das Gerät in eine Montagevorrichtung zu bringen.

zum Einstellen der DMX- JB SYSTEMS® 22/39 HELIOS DEUTSCH BEDIENUNGSANLEITUNG

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

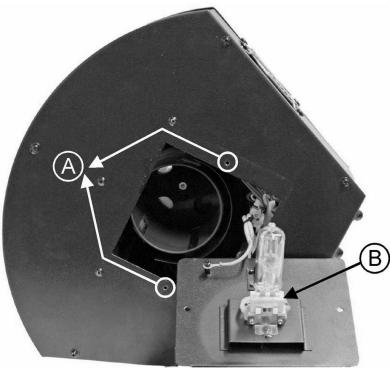

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 15 Minuten abkühlen lassen. Stets Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden. Gerät abschalten und Netzstecker ziehen. Etwa 15 Minuten abwarten, bis sich das Gerät abgekühlt hat. Lösen Sie mit Hilfe eines Schraubendrehers die 2 Schrauben des Lampenfachs am Gerät (siehe “A” auf der Abbildung). Auf der Innenseite können Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen. Vorsichtig gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel! An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird. Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit höherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die dieses Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen. Leuchtmittel nicht mit bloßen Händen berühren! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben. Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird. Fach wieder mit den 2 Schrauben zudrehen. Fertig! ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten. JB SYSTEMS® 23/39 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Startadresse der Einheit.

10. 60 Optiklinsen auf der Vorderseite der Einheit.

11. Kammer für Lampen

DEUTSCH HELIOS Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt. Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkürzt. Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebes nicht mit bloßen Händen anfassen. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

1. Stand-Alone 1 Einheit:

Schließen Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnt automatisch im Takt der Musik zu arbeiten.

2. 2 oder mehr Einheiten in Master/Slave-Einstellung:

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie dabei hochwertige symmetrische XLR Mikrofonkabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, funktioniert als Master, die anderen sind die Slave-Einheiten. Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICHT 001! Sie können das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIPSchalters Nr. 10 auf diesen Slaves ändern. Versuchen Sie es einfach und schauen Sie, ob ein besserer Effekt erreicht wird. Eine Positionsänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

3. Anschließen des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schließen Sie den Controller an den Eingang des CA8 des ersten Geräts an (Master). Jetzt können Sie alle angeschlossenen Geräte steuern: EREITBlackout aller Geräte SCHAFT

1. Schnelle/Mittlere/Langsame

Bewegungsgeschwindigkeitim Uhrzeigersinn FUNKTION Verschluss ist synchr.

2. Langsame/Mittlere/Schnelle

Bewegungsgeschwindigkeitgegen den Uhrzeigersinn Musik (LED OFF) MODE Langsam ~ keine Musik (LED ON) JB SYSTEMS® 24/39 HELIOS DEUTSCH BEDIENUNGSANLEITUNG

4. Steuerung mit einem universellen DMX-Controller:

Das DMX-Protokoll ist die am meisten benutzte HochgeschwindigkeitsSignalübertragung, um intelligente Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschirmten Kabel „verketten“ Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschließen. Benutzen Sie nie ein Y-Kabel!!! Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden. Jedes Gerät in der Kette benötigt eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt erfahren Sie, wie man die DMXAdressen einstellt. Wie man die DIP-Schalter setzt, um die richtige Startadresse zu erhalten: Rechts befinden sich die DIP Schalter. Mit den ersten 9 Schaltern wird die DMX Adresse eingestellt (DIPSchalter 10 ist nicht belegt): Dip

Sie können die Werte dieser Schalter kombinieren um jede Startadresse zwischen 1 und 512 zu erhalten: Anfangsadresse = 01 Schalter 1=ON Werte: 1 Anfangsadresse = 05 Schalter 1+3=ON Werte: 1+4 = 5 Anfangsadresse = 09 Schalter 1+4=ON Werte: 1+8 = 9 Anfangsadresse = 13 Schalter 1+3+4=ON Werte: 1+4+8 = 13 Anfangsadresse = 62 Schalter 2+3+4+5+6=ON Werte: 2+4+8+16+32 = 62 DMX-CONFIGURATION : DEUTSCH BEDIENUNGSANLEITUNG

WARTUNG UND INSTANDHALTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen. Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung fü hren zu größerer Verschmutzung auf den Linsen. Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. Alle Teile stets gut abtrocknen. Äußere Optik mindestens alle 30 Tage säubern. Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen! TECHNISCHE EINZELHEITEN Netzspannung: Sicherung: Klangregler: DMX Anschlüsse: Lichtquelle: Abmessungen: Gewicht: ≈ 230V, 50Hz 250V / 5A langsame Sicherung (20mm Glas) Eingebautes Mikrofon 3-pin XLR Stecker/Buchse MSD250W Lampe 374 x 312 x 298mm 10,6kg Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com JB SYSTEMS® 25/39 HELIOS JB SYSTEMS® 26/39 HELIOS ESPAÑOL
