MANUAL DE UTILIZADOR EC102 JBSYSTEMS

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país. ENGLISH OPERATION MANUAL

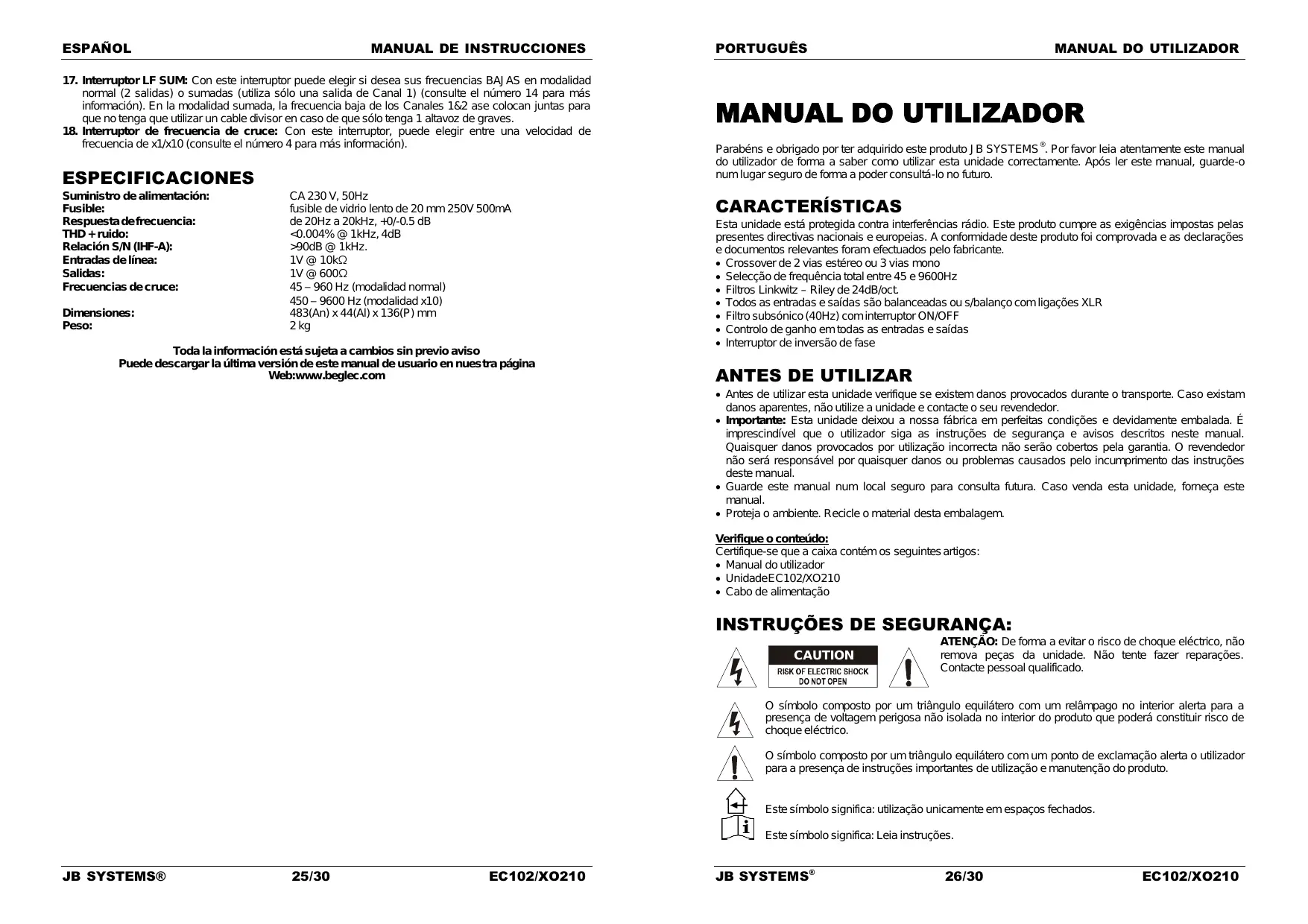

Parabéns e obrigado por ter adquirido este produto JB SYSTEMS . Por favor leia atentamente este manual do utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num lugar seguro de forma a poder consultá-lo no futuro. CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Crossover de 2 vias estéreo ou 3 vias mono Selecção de frequência total entre 45 e 9600Hz Filtros Linkwitz – Riley de 24dB/oct. Todos as entradas e saídas são balanceadas ou s/balanço com ligações XLR Filtro subsónico (40Hz) com interruptor ON/OFF Controlo de ganho em todas as entradas e saídas Interruptor de inversão de fase

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Proteja o ambiente. Recicle o material desta embalagem. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos: Manual do utilizador UnidadeEC102/XO210 Cabo de alimentação INSTRUÇÕES DE SEGURANÇA: CAUTION ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado. O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados. Este símbolo significa: Leia instruções. JB SYSTEMS® 25/30 EC102/XO210 JB SYSTEMS® 26/30 EC102/XO210 PORTUGUÊS

MANUAL DO UTILIZADOR

De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente. Não coloque chamas descobertas (tais como velas acesas) sobre a unidade. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 45ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente. O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente. Nunca permita que este cabo entre em contacto com outros cabos! Quando o interruptor de potência está na posição de repouso, esta unidade não está desconectada completamente da corrente principal! Este dispositivo deve ser ligado à terra de forma a cumprir com os regulamentos de segurança. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção do fusível, não existem peças que possam ser substituídas pelo utilizador. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. GUIA DE INSTALAÇÃO: Instale a unidade num local bem ventilado onde não exista exposição a altas temperaturas ou humidade. Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afectar o desempenho da unidade e poderá até danificá-la. Com adaptadores opcionais de 19” (informações adicionais mais adiante neste manual), esta unidade pode ser montada em racks de 19”. Fixe a unidade utilizando os 4 orifícios do painel frontal. Certifique-se que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte. Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade. LIMPEZA DA MESA DE MISTURA: Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade. JB SYSTEMS® 27/30 EC102/XO210 PORTUGUÊS

MANUAL DO UTILIZADOR

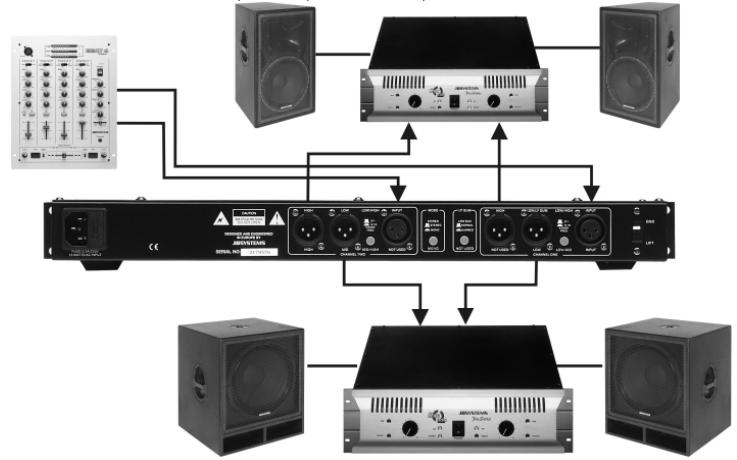

LIGAÇÕES Utilize cabos de boa qualidade para evitar má qualidade áudio Para mais informação nas ligações, por favor consulte o próximo capítulo. Verifique que desliga a mesa de mistura antes de efectuar alterações nas ligações. Neste manual usamos o termo “entradas linha”. Este é um termo global para entradas com um nível entre 750 mV e 2V. Isto inclui sintonizadores, vídeos, Leitores CD, etc.

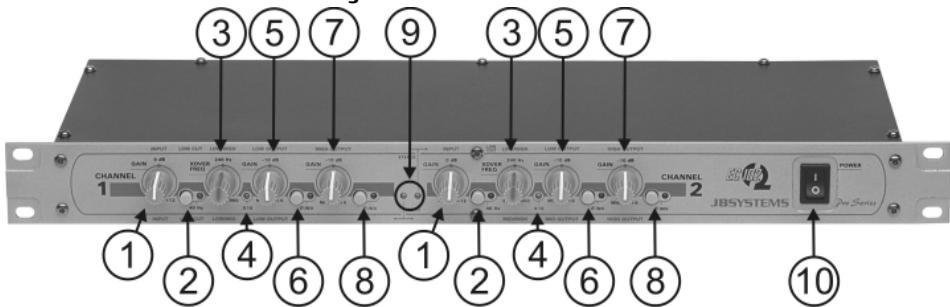

1. Ganho de entrada: Controla o nível de entrada com +/- 12dB.

2. Interruptor Low Cut: Pressione este botão para seleccionar o filtro de passagem alta de 40 Hz. Use

este filtro para proteger as suas colunas e amplificador de frequências indesejadas que apenas consomem energia mas que não adicionam necessariamente mais batida.

3. Selecção do Ponto do Crossover: Selecciona o ponto do crossover entre:

Em modo Stereo (estéreo): Frequências LOW (baixas) e HIGH (altas) Em modo Mono (mono): Frequências LOW e MID no canal 1 Frequências MID e HIGH no canal 2

4. LED X10: LED X10 off: Pode controlar a frequência x-over de 45Hz até 960Hz

LED X10 on: Pode controlar a frequência x-over de 450Hz até 9.6kHZ

5. Saída LOW/MID: Controla:

Em modo Stereo: Nível de saída de frequência LOW desde - ∞ até +6dB ( em ambos os canais ) Em modo Mono: Nível de saída de frequência LOW desde - ∞ até +6dB no Canal 1 Nível de saída de frequência MID desde - ∞ até +6dB no Canal 2 JB SYSTEMS® 28/30 EC102/XO210 PORTUGUÊS

MANUAL DO UTILIZADOR

6. Interruptor inversor de fase LOW/MID: Interruptor para inverter a polaridade. Um LED indica a sua

selecção: Em modo Stereo: Pode inverter a polaridade na saída LOW Em modo Mono: Pode inverter a polaridade na saída LOW no Canal 1 Pode inverter a polaridade na saída MID no Canal 2 Nota: Use este interruptor com cuidado. Este interruptor é muito eficaz nas frequências baixas: ligue/desligue o inversor enquanto está a ouvir a música. Escolha a posição com mais reprodução de baixos.

7. Saída HIGH: Controla o nível de saída de frequência HIGH desde - ∞ até +6dB. Quando trabalha em

modo Mono, apenas poderá usar o botão do Canal 2.

8. Interruptor inversor de fase HIGH: Interruptor para inverter a polaridade na saída HIGH. Um LED

indica a sua selecção: Quando trabalha em modo Mono, apenas poderá usar o interruptor do Canal 2. Nota: Na maioria dos casos não necessita de usar este interruptor. Quando está mal definido, irá causar mal que bem.

9. LED MONO/STEREO: Este LED indica que está a trabalhar em modo MONO ou STEREO

MODO MONO: Ambos os canais trabalham juntos para obter um modo de crossover de 3 vias MODO STEREO: Ambos os canais trabalham independentemente para obter um crossover de 2x2 vias

10. Interruptor de Potência: Interruptor para ligar/desligar a unidade.

ESPECIFICAÇÕES Alimentação: Fusível: Resposta de Frequência: THD + Ruído: Rácio S/R (IHF-A): Entradas Linha: Saídas: Frequências de Crossover: Dimensões: Peso: AC 230 V, 50Hz Fusível de vidro 20mm 250V 500mA lento 20Hz a 20kHz, +0/-0.5 dB <0.004% @ 1kHz, 4dB > 90dB @ 1kHz. 1V @ 10kΩ 1V @ 600Ω 45 – 960 Hz ( modo normal ) 450 – 9600 Hz ( modo x10 ) 483(W) x 44(H) x 136(D) mm 2kg Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com FUNÇÕES (Traseira)

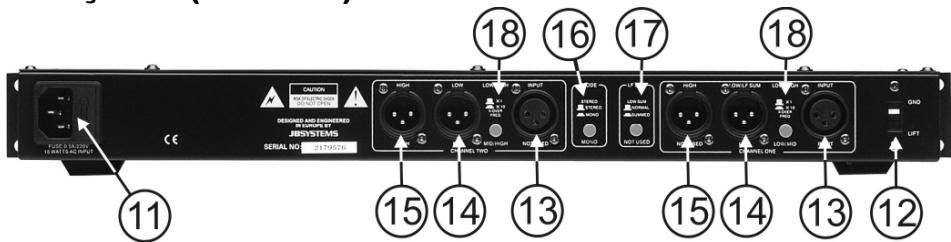

11. Entrada de alimentação: Com encaixe IEC e suporte fusível integrado, conecte aqui o cabo de

12. Interruptor Ground Lift: Em alguns casos ruídos desagradáveis “hum” podem ocorrer devido a ciclos

de terra no seu sistema. Colocando o interruptor Ground Lift na posição “Lift” quebra o ciclo terra entre o EC102/XO210 e a ligação terra dos chassis dos outros aparelhos do seu sistema. Como resultado os ruídos “hum” irão desaparecer.

13. Entradas XLR: Entradas balanceadas através de cabos XLR. Quando trabalha em modo Mono, apenas

tem de conectar um cabo XLR no canal 1.

14. Saída XLR LOW/MID: Saídas balanceadas através de cabos XLR.

Em Modo Stereo: Quando trabalha em modo Normal (ver número 17 para mais informação), terá de conectar um cabo XLR ao Canal 1 e 2. Quando trabalha no modo Summed, apenas tem de conectar um cabo XLR ao Canal 1. Em modo Mono: Canal 1 controla a saída LOW. Canal 2 controla a saída MID.

15. Saída XLR HIGH: Saídas balanceadas através de cabos XLR:

Em Modo Stereo: Tem de conectar um cabo XLR a ambos os canais Em Modo Mono: Apenas o Canal 2 é usado

16. Interruptor MONO/STEREO: Com este interruptor, pode escolher entre modo 3 vias MONO ou 2x2

17. Interruptor LF SUM: Com este interruptor, pode escolher se quer as frequências LOW em modo

normal (2 saídas), ou juntas (usa apenas a saída do canal 1) (ver número 14 para mais informações). Em modo “Summed” as frequências baixas dos Canais 1&2 são juntas para que não tenha de usar um cabo divisor no caso de ter apenas 1 subwoofer.

18. Interruptor Crossover Frequency: Com este interruptor, pode escolher entre x1/x10 o valor de

frequência (ver número 4 para mais informações) JB SYSTEMS® 29/30 EC102/XO210 JB SYSTEMS® 30/30 EC102/XO210
