Gratos por comprar nossa placa–mãe A780GM-LE/128M, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade. Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte. Porque as especificações da placa mãe e o software de BIOS poderiam ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock. Website de ASRock http://www.asrock.com Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar. www.asrock.com/support/index.asp

1.1 Este pacote contém

P or tuguês Placa-mãe ASRock A780GM-LE/128M (Formato Micro ATX: 9,6 pol. x 7,8 pol., 24,4 cm x 19,8 cm) Guia de instalação rápida da ASRock A780GM-LE/128M CD de suporte da placa ASRock A780GM-LE/128M Um cabo-fita IDE Ultra ATA 66/100/133 de 80 condutores (Opcional) Um cabo de dados ATA Serial (SATA) (Opcional) Um cabo de alimentação da unidade de disco rígido ATA Serial (SATA) (Opcional) Uma proteção I/O

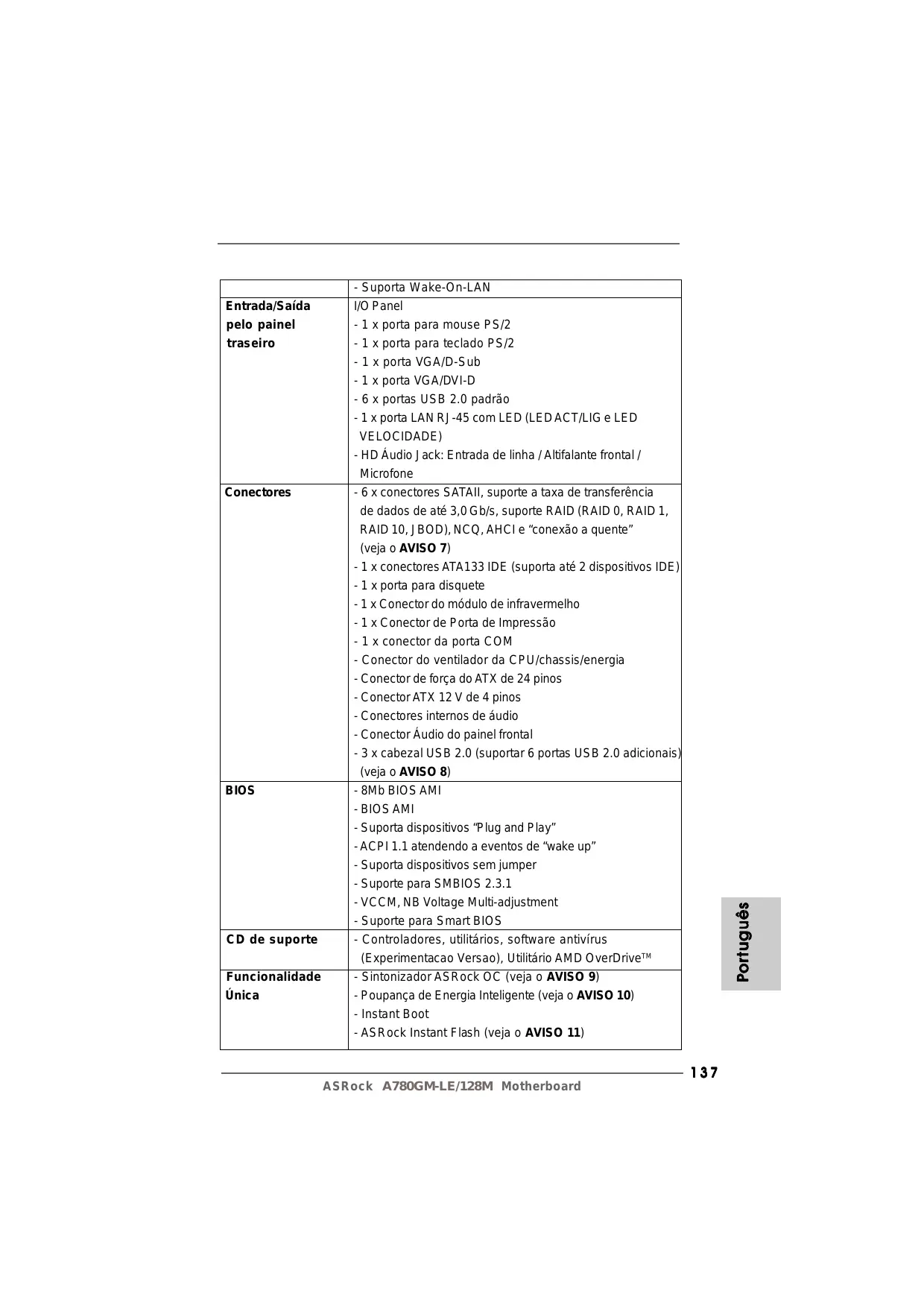

Plataforma CPU Chipsets Memória Slots de Expansão VGA integrado P or tuguês Áudio LAN

ASRock A780GM-LE/128M Motherboard - Booster híbrido: - Frequência da CPU com controle contínuo (veja o AVISO 12) - ASRock U-COP (veja o AVISO 13) - B.F.G. (Boot Failure Guard) - ASRock AM2 Boost: Tecnologia patenteada da ASRock para melhorar o desempenho da memória até 12,5% (veja o AVISO 14) - Sensores de temperature do procesador - Medição de temperatura da placa-mãe - Tacômetros de ventilador do Processador/chassis/energia - Ventoinha silenciosa para a CPU - Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore - Microsoft® Windows® XP / Centro de multimedia XP / XP 64-bit / VistaTM / VistaTM 64-bit Operacional

Monitor do HW Sistema Certificações

• Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com AVISO Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente no que diz respeito ao ajuste das definições do BIOS, à aplicação da tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos componentes e dispositivos que integram o sistema. Esta operação é da total responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos resultantes do overclocking. AVISO!

Esta placa principal suporta a tecnologia Untied Overclocking. Consulte a secção “Tecnologia Untied Overclocking” na página 151 para mais informações. Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes de implementar a tecnologia de memória de duplo canal, certifique-se de ler o guia de instalação dos módulos de memória na página 142 para a instalação correta. O suporte de uma memória com uma velocidade de 1066 MHz depende da CPU AMd2+ que adoptar. Se quiser adoptar um módulo de memória DDR2 1066 para utilização com esta placa principal, consulte a lista de memória suportada no nosso web site para saber quais os módulos de memória compatíveis. http://www.asrock.com Web site da ASRock Devido às limitações do sistema operativo, o tamanho real da memória pode ser inferior a 4 GB uma vez que uma parte desta está reservada para utilização pelo sistema operativo no âmbito do Windows® XP e do Windows® VistaTM. No caso da CPU de 64 bits do Windows® XP de 64 bits e do Windows® VistaTM de 64 bits, esta limitação não existe. ASRock A780GM-LE/128M Motherboard

O máximo tamanho de memória compartilhada é definido por vendedor de chipset e é sujeito a mudar. Verifique o AMD website para a última informação. 1080p Blu-ray (BD) / HD-DVD playback suporta nesta tábua maderna requer a configuração apropriada de hardware. Refera à página 9 e 10 para o mínima necessidade de hardware e passar 1080p Blu-ray (BD) / HD-DVD filmes no nosso teste de laboratório. Antes de instalar o disco duro SATAII no conector SATAII, por favor leia o “Guia de Instalação do Disco duro SATAII” na página 28 do Manual do Usuário no CD de suporte, para definir a sua unidade de disco duro SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII. Power Management para USB 2.0 funciona bem embaixo de Microsoft® Windows® VistaTM de 64 bits / VistaTM / XP de 64 bits / XP SP1; SP2. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe permite vigiar i seu sistema via a função de monitorização de hardware e proceder ao overclock dos dispositivos de hardware para obter o melhor desempenho em ambiente Windows®. Por favor visite P or tuguês o nosso sítio Web para conhecer os procedimentos de funcionamento do Sintonizador ASRock OC. Sítio Web da ASRock: http://www.asrock.com

10. Com uma concepção de hardware e de software avançada, a

Poupanla de Energia Inteligente é uma das opções no Sintonizador ASRock OC. O regulador de voltagem pode reduzir o número de fases de saída para melhorar a eficiência quando os núcleos do CPU estão inactivos. Por outras palavras, pode providenciar uma excepcional poupança de energia e melhorar a eficiência energética sem sacrificar o desempenho. Para utilizar a função Poupança de Energia, por favor active a opção Cool ‘n’ Quiet na configuração da BIOS primeiro. Por favor visite o nosso sítio Web para conhecer os procedimentos de funcionamento da Poupança de Energia Inteligente. Sítio Web da ASRock: http://www.asrock.com

11. ASRock Instant Flash est un utilitaire de flash du BIOS flash intégré

dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système d’exploitation tel que MS-DOS ou Windows®. Avec cet utilitaire, vous pouvez appuyer sur la touche <F6> pendant le POST ou sur la touche <F2> durant le menu de configuration du BIOS pour accéder à ASRock Instant Flash. Lancez simplement cet outil et enregistrez le nouveau fichier BIOS sur votre lecteur flash USB, sur une disquette ou un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire flash compliqué. Veuillez noter que le lecteur flash USB ou le disque dur doit utiliser le système de fichiers FAT32/16/12.

12. Apesar de esta placa-mãe oferecer controle continuamente variável,

não se recomenda efetuar over-clock. Freqüências de barramento diferentes das recomendadas para a CPU podem provocar instabilidade do sistema ou danos à CPU.

ASRock A780GM-LE/128M Motherboard

13. Assim que se detecta um superaquecimento na CPU, o sistema se

desliga automaticamente e o botão de energia do chassis fica inativo. Cheque o ventilador da CPU na placa–mãe, para verificar se está funcionando corretamente antes de religar o sistema. Para melhorar a dissipação de calor, lembre-se de aplicar o material de interface térmica entre o processador e o dissipador de calor.

14. Esta placa principal suporta a tecnologia de overclocking ASRock AM2

Boost. Se activar esta função na configuração do BIOS, o desempenho da memória sofrerá um melhoramento até 12,5%, no entanto tal dependerá da CPU AM2 que adoptar. A activação desta função irá fazer o overclocking do chipset/do relógio de referência da CPU. No entanto, não podemos garantir a estabilidade do sistema para todas as configurações CPU/DRAM. Se o seu sistema ficar instável após a activação da função AM2 Boost é porque esta tecnologia pode não se aplicar ao seu sistema. Para manter a estabilidade do sistema, pode desactivar esta função.

A780GM-LE/128M é uma Micro ATX forma factor (9.6-in x 7.8-in, 24.4 cm x 19.8 cm) tábua principal. Antes de instalar a tábua principal, estude a configuração do seu chassi para assegurar que a tábua principal apropria a isto. Precauções antes da instalação Siga as precauções à seguir antes de instalar os componentes ou fazer qualquer ajuste na placa mãe. Antes de instalar ou remover qualquer componente, assegura que a potência é desligada ou o fio de potência é separado de fornecimento de potência. Falha a fazer isso pode causar danificação grave para a tábua principal, periféricos, e/ou os components. P or tuguês

1. Desligue o cabo de força da rede elétrica antes de tocar em

qualquer componente.

2. Para evitar danos a componentes da placa–mãe por eletricidade

estática, NUNCA coloque a placa–mãe diretamente sobre um carpete ou tapete ou similar. Lembre–se também de usar sempre uma pulseira aterrada ou tocar uma placa de descarga eletrostática de segurança antes de manusear qualquer componente.

3. Segure os componentes pelas bordas, nunca toque nos IC’s.

4. Em qualquer tempo você desinstala qualquer componente,

coloque-o num bloco anti-estático ou num saco que apropria ao componente.

ASRock A780GM-LE/128M Motherboard

5. Ao instalar parafusos nos furos para fixar a placa-mãe ao

chassi, não os aperte excessivamente para não danificar a placa-mãe.

2.1 Instalação da CPU

1º passo: destrave o soquete levantando a alavanca de trava em um ângulo de 90°. 2º passo: Posicione a CPU directamente acima do encaixe, de maneira que o canto da CPU com o triângulo dourado combine com o canto do encaixe com um triângulo pequeno. 3º passo: insira com cuidado a CPU no soquete até que ela se encaixe no lugar. A CPU somente se encaixa em uma posição correta. NÃO force a CPU no soquete, para evitar que os pinos fiquem tortos. Passo 4. Quando o CPU é na posição, clique-o firmemente na tomada quando abaixa o nível de tomada para segurar o CPU. O nível clique na tecla do lado para indicar que é trandado. Levantar o Nível Até 90º Canto Marcado de CPU Canto Marcado de Tomada PASSO 1: Levantar o Nível de Tomada Até 90º PASSO 4: PASSO 2/PASSO 3: Apropria o Canto Marcado de Clique e Tranque o Nível de Tomada CPU ao Canto Marcado de Tomada 2 . 2 Instalação do ventilador e do dissipador de calor da CPU P or tuguês Despis de instalar o CPU neste tábua principal, é neceesário instalar um heatsink e resfriar o ventilador para amodissipar quente. Você também precisa de gordura entre entre CPU e heatsike e o indicador para min. largura. Assegura que o CPU e heatsink são apertados firmemente e no bom contacto com cada um. E depois ligue o ventilador de CPU e o ligador de CPU_FAN (CPU_FAN1, veja p.2 No.6). Para a instalação apropriada, Refera ao manual da instrução de CPU ventilador e heatsink.

ASRock A780GM-LE/128M Motherboard

2.3 Instalação dos Módulos de Memória (DIMM)

A placa-mãe A780GM-LE/128M possui dois slots DIMM DDR2 (taxa de dados dupla) de 240 pinos e suporta a tecnologia de memória de duplo canal. Para a configuração de duplo canal, instale sempre dos módulos de memória idênticos (mesma marca, velocidade e tipo de chip) nos slots DIMM DDR2 para ativar a tecnologia de memória de duplo canal. Do contrário, o sistema funcionará no modo de canal simples.

1. Não é permitida a instalação de DDRs na ranhura DDR2; pois caso

contrário, esta placa-principal e os DIMMs podem ficar danificados.

2. Se você instalar apenas um módulo de memória, ou dois

módulos de memória diferentes, não será possível ativar a tecnologia de memória de duplo canal. Instalando uma DIMM Certifique-se de desconectar a fonte de alimentação antes de adicionar ou remover módulos DIMM ou outros componentes do sistema. 1º passo: destrave um slot de DIMM puxando para fora os seus clipes de retenção. 2º passo: alinhe a DIMM no slot de forma que o entalhe da DIMM fique alinhado com a ranhura no slot. P or tuguês A DIMM somente se encaixa em uma orientação correta. Se for forçada no slot em uma orientação incorreta, haverá danos permanentes à placa-mãe e à DIMM. 3º passo: Insira a DIMM firmemente no slot até que os clipes de retenção em ambos os lados se encaixem totalmente em seus locais e a DIMM esteja encaixada de modo apropriado.

ASRock A780GM-LE/128M Motherboard

2.4 Slots de Expansão (Slots de PCI e PCI Express)

Há 2 slots de PCI e 2 slots de PCI Express na placa–mãe do A780GM-LE/128M. Slots PCI: Os slots PCI se usam para instalar placas de expansão com uma interface de PCI de 32 bit. Slot PCI Express: A especificação PCIE1 (ranhura PCIE x1; eco) é utilizada para as placas PCI Express, como é o caso das placas Gigabit LAN, SATA2, etc. A especificação PCIE2 (ranhura PCIE x16; eco) é utilizada para as placas gráficas PCI Express x16. Instalando uma placa de expansão P or tuguês 1º passo: Antes de instalar a placa de expansão, certifique-se que a fonte de alimentação esteja desligada ou que o cabo de energia elétrica esteja desconectado. Favor ler a documentação da placa de expansão e faça as configurações de hardware adequadas para a placa antes de iniciar a instalação. 2º passo: Retire a tampa que cobre o slot que você deseja usar; reserve os parafusos para uso futuro. 3º passo: Alinhe o conector da placa com o slot e pressiona com firmeza, até que a placa esteja totalmente encaixada no slot. 4º passo: Aparafuse a placa no chassis com os parafusos.

ASRock A780GM-LE/128M Motherboard

2.5 Configuração dos Jumpers

A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a capa de jumper estiver colocada sobre esses 2 pinos. Short Open Jumper Configuração

Pin2, Pin3 curtos para habilitar +5VSB (stand by) para PS/2 ou eventos de wake up na USB. Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais. (veja a folha 2, No. 2) Restaurar CMOS (CLRCMOS1, jumper de 3 pinos) (veja a folha 2, No. 9) Configuraçãopadrão Limpar o CMOS Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS incluem informações da configuração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da configuração do sistema. Para limpar e reconfigurar os parámetros do sistema a configuração inicial da fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. P or tuguês ASRock A780GM-LE/128M Motherboard

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe. Conector Conector FDD Figura Descrição (FLOPPY 1, 33 pinos) (veja a folha 2, No. 25) o lado com listras vermelhas para o Pino 1 Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao lado Pino 1 do conector. Conector primário (Azul) (IDE1 de 39 pinos, veja a folha 2, No. 10) Ligue esta ponta (azul) à placa–mãe Ligue esta ponta (preta) aos dispositivos IDE Cabo ATA 66/100/133 de 80 condutores Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo IDE. Conectores ATAII Serial (SATAII_1 (PORT 0): veja a folha 2, No. 19) (SATAII_2 (PORT 1): (SATAII_3 (PORT 2):

(PORT 0) (PORT 1) (PORT 2) P or tuguês veja a folha 2, No. 18) Estes seis conectores Serial ATA (SATAII) suportam unidades de disco rígido SATA ou SATAII como dispositivos de armazenamento internos. A atual interface SATAII permite uma taxa de transferência de dados de até 3.0 Gb/s. Tanto a saída do cabo de Serial dados SATA pode ser conectado ao disco rígido SATA / SATAII quanto o conector SATAII na placa mãe.

ASRock A780GM-LE/128M Motherboard Cabo de Alimentação ATA (SATA) (opcional) Ligue no conector de alimentação SATA HDD Cabezal USB 2.0 (USB10_11 de 9 pinos) (veja a folha 2, No. 24) (USB8_9 de 9 pinos) Conecte a fonte Conecte a saída de cor preta do cabo de alimentação SATA ao conector de alimentação em cada acionador. Em seguida, conecte a saída branca do cabo de alimentação SATA ao conector de alimentação da fonte. Além das seis portas USB

2.0 por defeito no painel de

entrada/saída, há tres ligações USB 2.0 nesta placamãe. Cada ligação USB 2.0 pode suportar duas portas USB

(veja a folha 2, No. 23) (USB6_7 de 9 pinos) (veja a folha 2, No. 21) Conector de Porta de Impressão (LPT1 de 25 pinos) (veja a folha 2, No. 27) P or tuguês Suporte de Detecção Automática de Periféricos DeskExpress (IR1 de 5 pinos) (veja a folha 2, No. 26) Esta é uma interface para um cabo de porta de impressão que permite uma ligação prática para dispositivos de impressão. Este suporte suporta a função de detecção automática de Periféricos para ASRock DeskExpress.

ASRock A780GM-LE/128M Motherboard Conectores internos de áudio (CD1 de 4 pinos) (CD1: veja a floha 2, No. 29) CD1 Conector Áudio do painel frontal (HD_AUDIO1 de 9 pinos) (veja a folha 2, No. 28) Estes conectores permitem que se receba entrada de áudio em estéreo de fontes de áudio como CD-ROM, DVD-ROM, placa sintonizadora de TV ou placa MPEG. Esta é uma interface para o cabo de áudio no painel frontal, que permite uma conexão e controle convenientes dos dispositivos de áudio.

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas

o fio do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do

painel frontal, como a figura abaixo mostra: A. Ligue o Mic_IN (MIC) ao MIC2_L. B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L. C. Ligue o Ground (GND) ao Ground (GND). D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições avançadas e escolha Configuração do chipset. Defina a opção Controlo do painel frontal de [Automático] para [Activado]. F. Entre no sistema Windows. Clique no ícone existente na barra de tarefas no canto inferior direito para aceder ao Realtek HD Audio Manager. Para Windows® XP / XP 64-bit OS: Clique em “Entrada/Saída de áudio”, seleccione “Definições do conector” , escolha a opção “Desactivar detecção da tomada do P or tuguês painel frontal” e guarde a alteração clicando em “OK”. Para Windows® VistaTM / VistaTM 64-bit OS: Clique o direito-cima “Folder” icone , escolhe “Deteção de valete de painel dianteiro” e guarda a mudança por clicar “OK”. G. Para activar o microfone frontal Para Windows® XP / XP 64-bit OS: Queira seleccionar “Front Mic” (Microfone Frontal) como dispositivo de gravação predefinido. Se quer ouvir a sua voz através do microfone frontal, queira desmarcar o ícone “Mute” (Sem som) em “Front Mic” (Microfone Frontal) da parte “Playback” (Reprodução).

ASRock A780GM-LE/128M Motherboard Para Windows® VistaTM / VistaTM 64-bit OS: Vá ao separador “Front Mic” (Microfone Frontal) no painel de controlo Realtek. Clique em “Set Default Device” (Definir Dispositivo como Predefinido) para fazer com que o Microfone Frontal seja o dispositivo de gravação predefinido. Conector do sistema no painel Este conector acomoda diversas funções de sistema no painel frontal. (PANEL1 de 9 pinos) (veja a folha 2, No. 16) Conector do alto-falante chassi Ligue o alto-falante do chassi do neste conector. (SPEAKER1 de 4 pinos) (veja a folha 2, No. 15) Conector do ventilador do chassis e energia Ligue o cabo do ventilador neste conector, coincidindo o fio preto com o pino de aterramento. (CHA_FAN1 de 3 pinos) (veja a folha 2, No. 20) (PWR_FAN1 de 3 pinos) (veja a folha 2, No. 7) Conector do ventilador da CPU Ligue o cabo do ventilador da CPU, coincidindo o fio preto com o pino de aterramento.

(CPU_FAN1 de 4 pinos) (veja a folha 2, No. 6) Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3. P or tuguês Pinos 1-3 ligados Instalação de Ventoinha de 3 pinos Conector de força do ATX

(ATXPWR1 de 24 pinos) Ligue a fonte de alimentação ATX neste conector. (veja a folha 2, No. 8)

ASRock A780GM-LE/128M Motherboard Instalação da Fonte de alimentação ATX de 20 Pinos Conector ATX 12 V

Note que é necessário ligar uma fonte de alimentação com conector ATX 12V neste conector para fornecer alimentação suficiente. Do contrário, haverá falhas de funcionamento. (ATX12V1 de 4 pinos ) (veja a folha 2, No. 1) Conector da porta COM Este conector é usado para suportar um módulo de porta COM. (COM1 de 9 pinos) (veja a folha 2, No. 34) 2 . 7 Guia de Instalação do Controlador Para instalar os controladores no seu sistema, por favor, insira o CD de apoio na sua drive óptica em primeiro lugar. Depois, os controladores compatíveis com o seu sistema poderão ser detectados automaticamente e surgir na lista na página do controlador do CD de apoio. Por favor, siga a ordem de cima para baixo ao lado para instalar os controladores necessários. Assim, os controladores que instalar poderão funcionar devidamente. 2 . 8 Instalação do Windows ® XP / XP de 64 bits / Vista TM / Vista TM de 64 bits com funções RAID

Se quiser instalar o SO Windows XP / XP de 64 bits / Vista / Vista de 64 bits nos seus Discos Rígidos SATA / SATAII com funções RAID, por favor consulte o documento no seguinte caminho do CD de Suporte para os procedimentos detalhados: P or tuguês nos Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 29 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13. ..\ RAID Installation Guide

Instalação do Windows ® XP / XP de 64 bits / Vista TM / Vista TM de 64 bits sem as funções RAID Se quer instalar Windows® XP, Windows® X de 64 bits, Windows® VistaTM, Windows® VistaTM de 64 bits no seu SATA / SATAII HDDs sem RAID funções, segue nos passos seguintes e de acordo com o OS para instalar.

2.9.1 Instalação do Windows ® XP / XP de 64 bits

sem as funções RAID Se quiser instalar o Windows® XP / Windows® XP de 64 bits nas suas unidades de disco rígido SATA / SATAII sem as funções RAID, siga as etapas a seguir descritas. Use SATA / SATAII HDDs sem NCQ e Hot Plug funções ETAPA 1: Aceda à BIOS. Vá até BIOS SETUP UTILITY Advanced screen IDE Configuration (Utilitário de configuração da BIOS - Ecrã avançado - Configuração IDE). Defina a opção “SATA Operation Mode” (Modo de funcionamento SATA) para [IDE]. ETAPA 2: Instalar o Windows® XP / XP de 64 bits OS no seu sistema.

2.9.2 Instalação do Windows ® Vista TM / Vista TM de 64

bits sem as funções RAID Se quiser instalar o Windows® VistaTM / Windows® VistaTM de 64 bits nas suas unidades de disco rígido SATA / SATAII sem as funções RAID, siga as etapas a seguir descritas. Use SATA / SATAII HDDs sem NCQ e Hot Plug funções P or tuguês ETAPA 1: Aceda à BIOS. Vá até BIOS SETUP UTILITY Advanced screen IDE Configuration (Utilitário de configuração da BIOS - Ecrã avançado - Configuração IDE). Defina a opção “SATA Operation Mode” (Modo de funcionamento SATA) para [IDE]. ETAPA 2: Instalar o Windows® VistaTM / VistaTM de 64 bits OS no seu sistema.

ASRock A780GM-LE/128M Motherboard Use SATA / SATAII HDDs com NCQ e Hot Plug funções ETAPA 1: Aceda à BIOS. Vá até BIOS SETUP UTILITY Advanced screen IDE Configuration (Utilitário de configuração da BIOS - Ecrã avançado - Configuração IDE). Defina a opção “SATA Operation Mode” (Modo de funcionamento SATA) para [AHCI]. ETAPA 2: Instalar o Windows® VistaTM / Vista TM de 64 bits OS no seu sistema. Introduza o CD do Windows® VistaTM / VistaTM de 64 bits na unidade óptica para provocar o arranque do sistema, siga as instruções para instalar o Windows® VistaTM / VistaTM de 64 bits no computador. Quando vir a página “Where do you want to install Windows?” (Onde quer instalar o Windows?), introduza o CD de suporte da ASRock na unidade óptica e clique no botão “Carregar controlador” que encontra no canto inferior esquerdo para carregar os controladores AHCI da AMD. Os controladores AHCI da AMD encontram-se nos seguintes caminhos no CD de suporte: (Há dois ASRock Suporta CD no pacote de caixa de presente de tábua maderna, escolha um de Windows® VistaTM / VistaTM 64-bit.) .. \ I386 (para os utilizadores do Windows® VistaTM) .. \ AMD64 (para os utilizadores do Windows® VistaTM de 64 bits) Depois disto, introduza novamente o CD do Windows® VistaTM / VistaTM de 64 bits na unidade óptica para prosseguir com a instalação.

2.10 A tecnologia Untied Overclocking

P or tuguês Esta placa principal suporta a tecnologia Untied Overclocing, o que significa que durante o overclocking, o FSB desfruta de uma melhor margem devido aos buses PCI / PCIE fixos. Antes de activar a função Untied Overclocking, aceda à opção “Overclock Mode” (Modo de overclock) da configuração da BIOS para definir a função de [Auto] para [CPU, PCIE, Async.]. Por outras palavras, o FSB da CPU é separado durante o overclocking, mas os buses PCI e PCIE permanecem fixos para que o FSB possa funcionar num ambiente de overclocking mais estável. Consulte o aviso na página 138 relativo a possíveis riscos antes de utilizar a tecnologia Untied Overclocking.

ASRock A780GM-LE/128M Motherboard

3. Informações da BIOS

A Memória Flash da placa–mãe armazena o utilitário de configuração da BIOS. Quando você ligar o computador, pressione < F2 > durante a inicialização (POST) para entrar nas configurações da BIOS; caso contrário o POST continua com suas rotinas de teste. Caso você queira entrar nas configurações da BIOS após o POST, reinicie o sistema pressionando <Ctrl> + <Alt> +<Del>, ou pressionando a tecla de reset no gabinete. Também se pode reinicializar desligando a máquina e ligando–a novamente. Para informações mais detalhadas sobre a configuração da BIOS, consulte o manual do usuário (em pdf) contido no CD de instalação.

4. Informações do CD de Suporte

Esta placa Mãe suporta vários sistemas operacionais: Microsoft® Windows®: XP / Centro de multimedia XP / XP de 64 bits / Vista TM / VistaTM de 64 bits. O CD de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários para um melhor desempenho da placa Mãe. Para começar a usar o CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o “AUTORUN” esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta “BIN”. P or tuguês ASRock A780GM-LE/128M Motherboard
