C610N - Impressora laser colorida OKI - Manual de utilização gratuito

Tipo de produto	Impressora colorida a laser
Marca	OKI
Modelo	C610N
Velocidade de impressão (P&B)	Até 22 páginas por minuto (A4)
Velocidade de impressão (cor)	Até 22 páginas por minuto (A4)
Resolução de impressão	Até 1200 x 600 dpi
Ciclo mensal de utilização	Até 50.000 páginas
Memória padrão	128 MB (expansível)
Conectividade	USB 2.0, Ethernet 10/100 Base-TX
Formatos de papel suportados	A4, A5, A6, B5, Carta, Ofício, Envelopes
Capacidade da bandeja principal	250 folhas (padrão)
Capacidade da bandeja multifuncional	100 folhas
Dimensões (L x P x A)	435 x 509 x 424 mm
Peso	Aproximadamente 25 kg
Alimentação elétrica	220-240 V CA, 50/60 Hz
Consumo elétrico (médio)	Aproximadamente 650 W (impressão), 95 W (espera)
Nível de ruído (impressão)	Aproximadamente 52 dB
Funções principais	Impressão colorida a laser, bandeja multifuncional, expansão de memória via cartão SD
Manutenção e limpeza	Limpar os rolos e o tambor com um pano que não solte fiapos. Acesso aos consumíveis pelas tampas frontal e laterais.
Segurança	Função de travamento das tampas, parada automática em caso de superaquecimento
Peças de reposição e reparabilidade	Kits de manutenção e consumíveis disponíveis (tambor, toner, unidade de fusão)
Informações gerais	Impressora de rede pronta para uso. Instalação de cartão SD opcional para armazenamento e impressão segura.

Perguntas frequentes - C610N OKI

Como instalar um cartão SD na impressora OKI C610N?

1. Desligue a impressora e desconecte o cabo de alimentação. 2. Abra a tampa superior e a tampa frontal. 3. Remova a tampa lateral direita desapertando o parafuso. 4. Insira o cartão SD (canto chanfrado para dentro) no slot. 5. Recoloque a tampa lateral e aperte o parafuso. 6. Reconecte e ligue a impressora. 7. Imprima a configuração para verificar a instalação.

Como imprimir a página de configuração para verificar o cartão SD?

Pressione Enter, depois Menu para baixo, depois Enter para selecionar Imprimir informações. Escolha Configuração com Enter e pressione novamente para executar. Após impressão, pressione On Line para sair.

Quais tipos de cartões SD são compatíveis com o C610N?

O manual menciona um cartão SD opcional. Os modelos comuns suportam cartões SD padrão (até 2 GB) ou SDHC (até 32 GB). Consulte as especificações técnicas para os limites exatos.

O que fazer se a impressora não imprimir após a instalação do cartão SD?

Verifique se o cartão está bem inserido e se a tampa lateral está corretamente fechada. Imprima a página de configuração para confirmar a detecção. Se ainda não for reconhecida, reinicie a impressora e tente novamente.

Como substituir o toner ou o tambor?

Abra a tampa superior, remova o toner ou tambor antigo seguindo as marcas de cor. Insira o novo consumível até ouvir um clique. Feche a tampa. A impressora realizará uma calibração automática.

A impressora exibe um erro 'tampa aberta' mesmo com tudo fechado, o que fazer?

Verifique se todas as tampas (frontal, superior, lateral) estão bem encaixadas. Pressione firmemente as áreas de travamento. Se o erro persistir, entre em contato com o suporte técnico.

Posso imprimir em envelopes ou papel especial?

Sim, use a bandeja multifuncional (MF) para papel especial. Carregue os envelopes ou cartões na bandeja MF e selecione o tipo de suporte nas configurações de impressão.

Como limpar o interior da impressora?

Desconecte o aparelho. Abra as tampas e remova a poeira com um pano macio que não solte fiapos. Não use líquidos. Limpe os rolos com um kit especial se necessário.

O que fazer em caso de atolamento de papel frequente?

Abra a tampa frontal e remova delicadamente o papel preso seguindo o caminho do papel. Verifique se o papel não está amassado ou úmido. Reduza a quantidade na bandeja e use um papel adequado.

Como redefinir as configurações padrão?

Pressione Enter para acessar o menu principal. Navegue até Administração ou Configurações do sistema. Selecione Redefinição e confirme. A impressora será reiniciada.

MANUAL DE UTILIZADOR C610N OKI

A Instalação do Cartão do SD

SD Card Installation (C610/C711) 3
Carte SD (C610/C711) 9
Tarjeta SD (C610/C711) 15
Cartao SD (C610/C711) 21
SD Card Installation (C530) 27
Carte SD (C530) 33
Tarjeta SD (C530) 38
Cartao SD (C530) 43

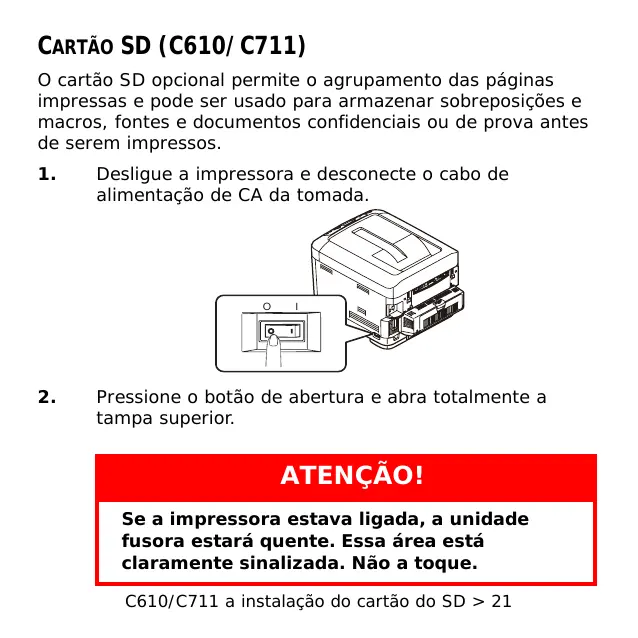

SD CARD INSTALLATION (C610/C711)

O cartão SD optional permite o agrupamento das páginasas impressas e pode ser uso para armazenar sobreposções e macros, fontes e documents confidenciais ou de prova antes de serem impressos.

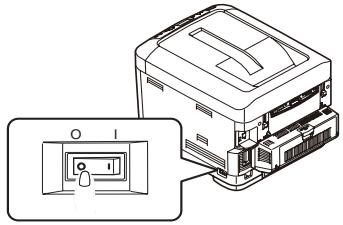

1. Desligue a impressora e desconecte o cabo de alimentacao de CA da tomada.

1. Pressione o botão de abertura e abra totalmente a tampa superior.

ATENÇAO!

Se a impressora está ligada, aunities fusora estará quente. Essa area está claramente sinalizada. Não a toque.

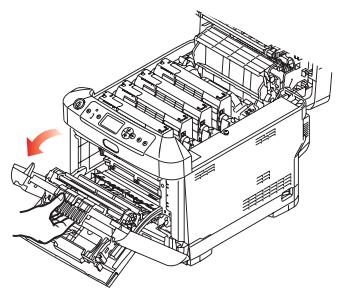

1. Puxe a bandeja multifunctional para baixo usingo as depressoes. Levante o mecanismo de liberacao da tampa frontal e abra-a.

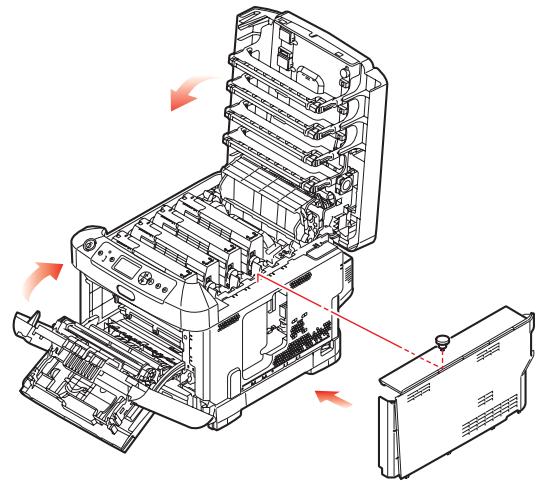

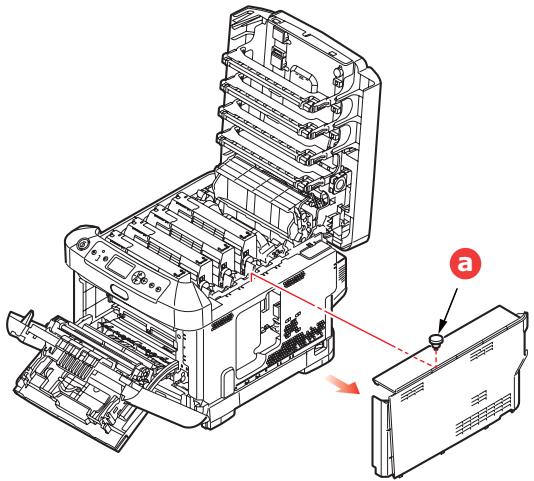

1. Afrouxe o parafuso (a) quePREnde a tampa do lado direito. Levante um pouco a borda da tampa lateral e afaste a tampa da impressora na parte superior. Levante um pouco a tampa para desencaixá-la da impressora. Coloque-a de lado de modo seguro.

1. Note que o cartao SD tem um canto chanfrado.

1. Insira o cartão SD com cuidado no slot, como主義。

1. Encaixe os clipes de retenção restantes situados na parte inferior da cobertura lateral nos orificios correspondentes situados proxies da parte inferior da impressora.

2. Encaixe a parte superior da tampa lateral na impressora e recolque o parafuso de retenção afrouxado na etapa 4.

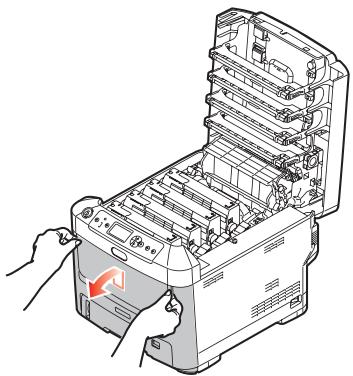

1. Fecha a tampa frontal e a tampa superior, pressionando-afirmamente para boa emondheim os lados para travá-la no lugar.

2. Reconnecte o cabo de alimentacao e ligue a impressora.

3. Quando a impressora estiver pronta, imprima uma estrutura dos menus da segunte maneira:

(a) Pressione o botão Enter.
(b) Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão Enter para selecionar o menu Print Information (Imprimir informacoes).
(c) Selecione Configuration (Configuração) com o botão Enter.
(d) Pressione mais uma vez o botão Enter para executar o menu Configuration (Configuração).
(e) Quando as configurações forem impressas, pressione Online para sair do sistema de menus.

1. Examine a primarya páginado mapa de menus, que deve indicar que o cartão SD estáalready instalado.

SD CARD INSTALLATION (C530 ONLY)

O cartão SD optional permite o agrupamento das páginasas impressas e pode ser uso para armazenar sobreposções e macros, fontes e documents confidenciais ou de prova antes de serem impressos.

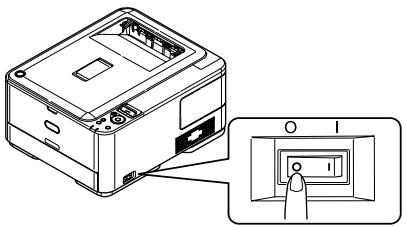

1. Desligue a impressora e desconecte o cabo de alimentacao de CA da tomada.

1. Remova a cobertura de acesso externa e coloque-a de lado de modo seguro.

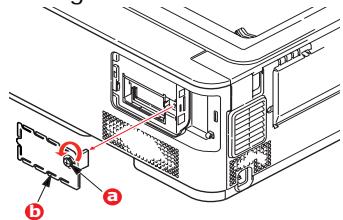

1. Gire o parafuso de retencion (a) no sentido anti-horário e remove a cobertura de acesso interna (b). Coloque-a de lado de modo seguro.

1. Note que o cartão SD tem um canto chanfrado.

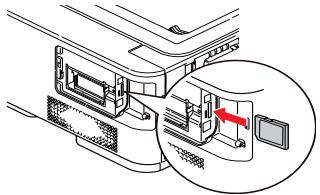

1. Insira o cartao SD com dificdo no slot, como≧oestrado.

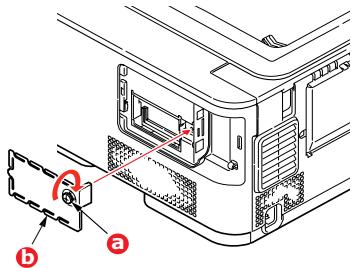

1. Recolque a cobertura de acesso interna (b) e gire o parafuso de retencion (a) no sentido horario para prendê-la fechada.

1. Recolque a cobertura de acesso externa e encaixe-a para fechá-la.

1. Reconnecte o cabo de alimentacao e lique a impressora.

2. Quando a impressora estiver pronta, imprima uma estrutura dos menus da segunte maneira:

(a) Pressione o botão OK.
(b) Pressione o botão Menu - seta para baixo e, em seguida, pressione o botão OK para selecionar INFORMATION MENU (Menu Informacoes).
(c) Pressione o botão OK para selecionar PRINT MENU MAP (Imprimir estrutura dos menus).
(d) Pressione o botão OK uma vez para executar o commando.
(e) quando as configurações foram impressas, pressione ON LINE para sair do sistema de menus.

1. Examine a primarya páginado mapade menus.

Próxico do topo da párgina, entre as两大 linhas horizontais, está impressa a configuração atual da impressora, que deve指示 que o cartão SD está antes instalado.
