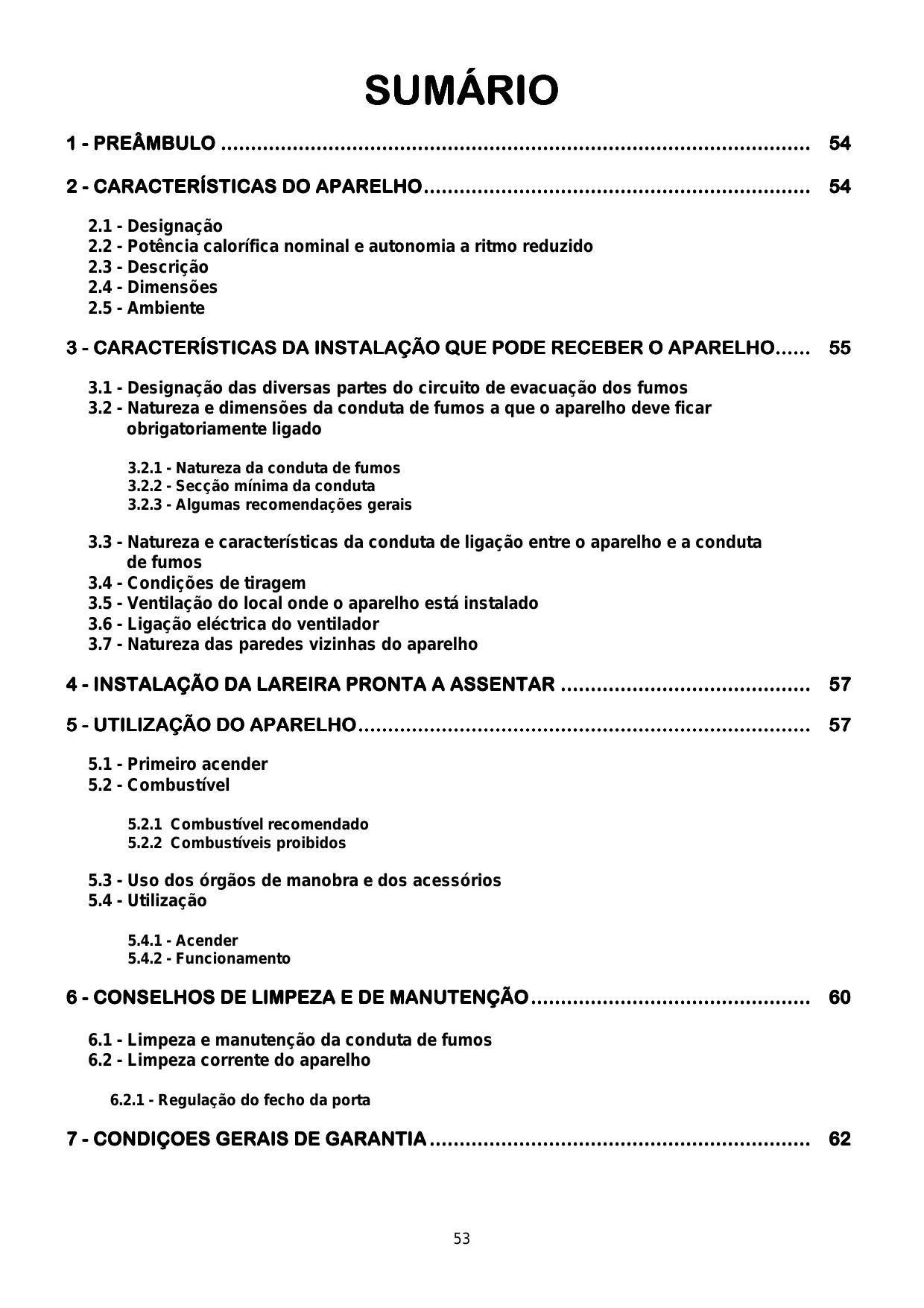

MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO

2.2 - Potência calorífica nominal e autonomia a ritmo reduzido

3.1 - Designação das diversas partes do circuito de evacuação dos fumos

3.2 - Natureza e dimensões da conduta de fumos a que o aparelho deve ficar

obrigatoriamente ligado

3.2.1 - Natureza da conduta de fumos

3.2.2 - Secção mínima da conduta

3.2.3 - Algumas recomendações gerais

3.3 - Natureza e características da conduta de ligação entre o aparelho e a conduta

3.4 - Condições de tiragem

3.5 - Ventilação do local onde o aparelho está instalado

3.6 - Ligação eléctrica do ventilador

3.7 - Natureza das paredes vizinhas do aparelho

5.1 - Primeiro acender

5.2.1 Combustível recomendado

5.2.2 Combustíveis proibidos

5.3 - Uso dos órgãos de manobra e dos acessórios

6.1 - Limpeza e manutenção da conduta de fumos

6.2 - Limpeza corrente do aparelho

6.2.1 - Regulação do fecho da porta

ATENÇÃO : PARA EVITAR QUALQUER RISCO DE INCÊNDIO, ESTE APARELHO DEVE SER INSTALADO NAS REGRAS DA ARTE, EM CONFORMIDADE COM AS REGRAS TÉCNICAS INDICADAS NESTE MANUAL. ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDADE COM AS ESPECIFICAÇÕES DOS D.T.U. EM VIGOR. É RECOMENDADA A INSTALAÇÃO POR UM PROFISSIONAL QUALIFICADO. Aconselhamos que leia com atenção, e totalmente, o texto do manual para obter o melhor uso e a maior satisfação do seu aparelho DEVILLE. Todas as regulamentações locais e nacionais, assim que as normas europeias, devem ser respeitadas para a utilização do aparelho. O não cumprimento das instruções de montagem, de instalação e de utilização implica a responsabilidade de quem as efectuar. O aparelho não deve ser modificado. - Obtida com uma tiragem de 12 Pa, com uma

carga de lenha de 10 kg para C07342, 14 kg para C07335, constituída por 3 achas de

• As lareiras "prontas a instalar" instalam-se como lenha dura não rachadas. uma salamandra a lenha. As regras de instalação - A potência indicada é a potência média obtida durante este ensaio de 3 horas. são as mesmas, em particular no que se refere - Para obter este regime de potência, carregar sobre uma base de brasas de cerca de : - Natureza e exigências de operação da 300 g, ou seja 3 cm de espessura para conduta de chaminé compatível com esta C07342. utilização. 500 g, ou seja 4 cm de espessura para - Ligação do aparelho à conduta da chaminé. C07335. - Ventilação do local. O puxador de regulação de ar deve estar aberto na
• Capítulo 4 trata da parte específica à lareira posição máxima. "pronta a instalar" :
• Uma autonomia superior a 10 h, a potência - Instalação contra uma parede de encosto. reduzida, obtém-se com uma carga completa e - Ajuste em altura. fechando completamente o puxador de regulação do ar.
• Atenção, as lareiras "Pronto a Instalar" não permitem a ligação de condutas de saída de ar

2.3 - Descrição (Fig. 1)

quente. A segurança do ambiente não estará mais assegurada se os resguardos protectores da

• Aparelho é constituído por uma fornalha e por um parede de encosto forem modificados (perfurados, conjunto que forma o permutador e o deslocados...). revestimento. É entregado em 2 embalagems por

encomenda. Recordamos a seguir as recomendações elementares a respeitar. Os DTU 24-2-2 e 24.1 descrevem completamente as disposições necessárias relativas ao circuito de evacuação dos fumos e de entrada de ar fresco.

Os principais elementos constituintes do fogão estão indicados e marcados na fig. 1:

As lareiras "prontas a instalar" são aparelhos de aquecimento contínuo com combustão sobre uma grelha, que funcionam exclusivamente a lenha, com câmara de combustão meia fechada e concebidos para ficarem encostados a uma parede sem protecção suplementar.

2.2 - Potência calorífica nominal e autonomia a

Potência calorífica nominal segundo a norma NF EN 13240 durante o ensaio de ritmo normal : C07335 C07342 Potência nominal Tiragem Débito da massa dos fumos Temperatura dos fumos 14 kW 10 kW 12 Pa 12 Pa 10,5 g/s 10,5 g/s 321°C 299°C A câmara de combustão é em aço de 4 mm, o fundo da fornalha é forrado com uma placa de lar em ferro fundido. As portas são em ferro fundido, munidas de juntas que asseguram a estanquecidade. O puxador de regulação situado na parte inferior da porta permite escolher a taxa de combustão. Uma entrada de ar secundário está integrada na parte alta do vidro, para o manter limpo e assegurar melhor combustão da lenha. A chaminé pronta a pousar C07342 está equipada de um soprador, a ventoinha motorizada com 2 andamentos, que permite a aceleração da convexão a cerca da lareira. Peso liquido do aparelho : C07335 C07342 140 kg 180 kg Para a manuseio do aparelho, retirar a ou as portas assim como as diversas peças em ferro fundido que se encontram na fornalha.

2.4 - Dimensões (Fig. 2)

Aparelho deve ser instalado contra uma parede. O tapa-tubo ajustável permite adaptar a altura do aparelho com a do tecto.

O conjunto de resguardos fornecido com o aparelho assegura a protecção contra a irradiação e estabelece circuitos de ar de arrefecimento das paredes da casa. Devem ser imperativamente instalados respeitando as indicações seguintes.

Se a conduta não for compatível, realizar uma tubagem segundo um processo detentor de um Parecer Técnico favorável, ou instalar uma conduta nova.

3.2.2 - Secção mínima da conduta

Regulamentação Blocos quadrados ou rectangulares O aparelho deve ser ligado à conduta da chaminé por intermédio de um tubo de ligação de ∅ 180 mm para as lareiras C07335 e ∅ 153 mm para as lareiras C07342 (ver parágrafo 3.3). Condutas circulares

3.2 - Natureza e dimensões da conduta de fumos

a que o aparelho deve ficar obrigatoriamente ligado

Uma boa conduta deve ser construída em materiais pouco condutores do calor para que possa permanecer quente.

O revestimento da conduta deve permitir limitar a temperatura superficial exterior a : - 50° C nas partes habitáveis. - 80° C nas partes não habitáveis ou não acessíveis.

A conduta deve ser absolutamente estanque, sem rugosidade e estável.

A conduta não deve apresentar variações bruscas de secção (declive em relação à vertical inferior a 45°).

A conduta deve desembocar a pelo menos 0,4 m acima da cumeeira do telhado e dos telhados vizinhos (Fig. 3).

Não devem ficar ligados dois aparelhos na mesma conduta.

A conduta deve desembocar de pelo menos 50 mm de altura na sala onde o aparelho ficará instalado.

A face interna deve ficar afastada de pelo menos 16 cm de qualquer madeira e matéria combustível (Fig. 3).

A conduta não deve ter mais de dois encurvamentos, quer dizer mais de uma parte não vertical.

3.2.1 - Natureza da conduta de fumos

3.2.1.1 - Caso de uma conduta nova

Utilização dos materiais seguintes : Blocos de chaminé em barro cozido em conformidade com a norma NF P 51-311. - Blocos de chaminé em betão em conformidade com a norma NF P 51-321. - Condutas metálicas compósitas conformidade com as normas NF D 35-304 e NF D 35-303 ou com um Parecer Técnico favorável para este uso. - Tijolos de barro em conformidade com a norma NF P 51-301. - Tijolos refractários em conformidade com a norma NF P 51-302.

A utilização de materiais isolados de origem permite evitar a instalação de um isolamento na obra, nomeadamente a nível das paredes na travessia dos sótãos e na altura do remate exterior (resistência térmica mínima : 0,43 m² k/W).

3.2.1.2 - Caso de uma conduta existente

Diâmetro mínimo 153 mm

3.2.3 - Algumas recomendações gerais

3.1 - Designação das diversas partes do circuito

de evacuação dos fumos (Fig. 3)

Funcionamento portas fechadas Secção mínima 2,5 dm² Em todos os casos, a secção da conduta deve ser pelo menos igual à do saída de ligação no aparelho.

3 - CARACTERÍSTICAS DA INSTALAÇÃO QUE

A estabilidade. O desimpedimento e a vedação (anexo II do DTU 24-1). Instalador toma seu cargo responsabilidade das partes existentes. Deve verificar o estado da conduta e providenciar os arranjos necessários para o bom funcionamento e a conformidade com as regulamentações.

Limpar a conduta e proceder a um exame cuidadoso para verificar : - A compatibilidade da conduta com a sua utilização.

Se for uma conduta em alvenaria : O ângulo dos encurvamentos não deve ser superior a 45° para uma altura total de conduta limitada a 5 m. Quando a altura for superior, o ângulo de encurvamento será limitado a 20°.

Se for uma conduta metálica isolada : O ângulo dos encurvamentos não deve ser superior a 45° com um limite de altura de 5 m entre o cimo e a parte baixa do encurvamento. A altura total da conduta não é limitada.

Os blocos de chaminé devem ser montados com a parte macho para baixo para evitar a passagem de escorrimentos para o exterior.

A vedação, o isolamento, as travessias de tectos e pavimentos e as distâncias ao fogo devem ser realizadas cumprindo estritamente o DTU 24-2-2.

3.4 - Condições de tiragem

A tiragem mede-se na conduta de ligação a cerca de 50 cm depois da saída do aparelho.

Tiragem necessária para o funcionamento correcto com a porta fechada : 6 Pa em ritmo reduzido (0,6 mm de C.Á.) - 12 Pa em ritmo normal (1,2 mm de C.Á.)

É recomendada a instalação de um registo de tiragem. Pode ser instalado : - Na conduta de ligação, no tapa-tubo e por cima do resguardo do tapa-tubo, no caso de uma saída por cima. - Na conduta de chaminé, no caso de uma saída pela traseira.

O registro permite obter um bom funcionamento do fogão, mesmo em condições de tiragem importantes (condutas altas, tubagem). O registro deve ser facilmente visíel e acessivel e instalado na sala onde está o aparelho.

O registro de tiragem não tem influência no funcionamento do aparelho quando a porta está aberta.

3.3 - Natureza e características da conduta de

ligação entre o aparelho e a conduta de fumos

Deve ser instalada uma conduta de ligação entre o aparelho e a saída da conduta de fumos. Essa conduta deve ser realizada por meio de uma tubagem policombustível rígida ou flexível, detentora de um Parecer Técnico favorável para utilização directa com um fogão fechado. De salientar que o alumínio, o aço aluminizado e o aço galvanizado são proibidos. Notar que são permitidos : a chapa negra (esp. mini 2 mm) a chapa esmaltada (esp. mini 0,6 mm) e o aço inoxidável (esp. mini 0,4 mm).

3.5 - Ventilação do local onde o aparelho está

instalado Esta conduta deve ser visível em todo o seu percurso e deve poder ser limpa mecanicamente. A dilatação não deve prejudicar a vedação das uniões montante e jusante nem o seu bom comportamento mecânico nem o da conduta de fumos. A concepção, e em particular a ligação com a conduta de fumos, deve impedir a acumulação de fuligem, nomeadamente por ocasião da limpeza. As ligações com o aparelho de um lado e com a conduta de fumos do outro lado, devem ser realizadas cumprindo escrupulosamente o DTU

24.2.2 e as especificações do construtor do tubo,

usando todos os elementos recomendados (ponteiras, uniões, etc.).

A secção da conduta de ligação deve ser pelo menos igual à da saída de ligação no aparelho.

Caso a conduta de ligacão seja horizontal, deve existir um declive ascendente de 5 cm por metro. ATENÇÃO : A superfície situada no intervalo de 200 mm em torno da conduta de ligação deve ser realizada em materiais incombustíveis (betão, tijolos). No entanto, a realização em materiais combustíveis ou em materiais incombustíveis que se degradem acima de 90°C é permitida, com ressalva de efectuar um isolamento térmico das superfícies sujeitas à irradiação directa da conduta de ligação. O isolante utilizado deve ser classificado M.O. (lã de rocha, fibras cerâmicas...) (Fig. 4).

O funcionamento do aparelho precisa de um volume de ar suplementar ao necessário para a renovação regulamentar do ar. Esta entrada de ar é obrigatória quando a habitação está equipada com uma ventilação mecânica.

A tomada de entrada de ar deve ficar situada directamente no exterior, ou num local ventilado para o exterior, e deve ser protegida com uma grelha.

A saída da entrada de ar deve ficar situada o mais próximo possível do aparelho. Deve poder ser tapada quando abre directamente na sala. Durante o funcionamento do aparelho, assegurese que ela está libre de toda obstrução.

A secção da entrada de ar deve ser pelo menos igual ao quarto da secção da conduta de fumos, com o minimo de 50 cm para uma utilização unicamente com a porta fechada.

Pode ser necessário parar o extractor da ventilação mecânica para evitar o retorno dos fumos para a sala ao abrir a porta.

3.6 - Ligação eléctrica do ventilador

A ligação na instalação fixa em 230 V + terra deve ser realizada por intermédio do cabo flexível.

Pode efectuarse, à escolha : Por ficha de corrente que deve permanecer acessível. Por ligação num terminal fixo. Neste caso, a instalação deve estar equipada com um dispositivo de separação omnipolar que tenha uma distância de abertura dos contactos superior a 3 mm.

Retirar o recorte circular no resguardo de pano de chaminé e o recorte rectangular no resguardo de parede. Os outros ficam no sítio (Fig. 8). A instalação deve ser em conformidade com a norma NFC 15100, em especial deve ser efectuada a ligação à terra (fio verde e amarelo). Instalar o aparelho equipado com o tubo de ligação (Fig. 6a). Fazer deslizar o conjunto resguardo de parede + resguardo de tecto (Fig. 9) respeitando uma distância de 60 mm entre o tecto e o resguardo de tecto. Marcar o sítio das fixações ao muro. Unicamente para a C07342 : marcar a posição das fixações do pré -recorte rectangular (Fig. 11).

3.7 - Natureza das paredes vizinhas do aparelho

Meter em sítio a chaminé pronta a pousar a uma distância minima de 300 mm dos muros laterais da moradia e de todos os materiais combustíveis. O aparelho deve ser situado sobre um chão feito de materiais que não são combustíveis. Afastar ligeiramente o aparelho da parede. Encaixar o resguardo de tubo na parte horizontal da conduta de ligação (Fig. 11). Colocar o aparelho contra a parede. Fixar o conjunto guarda muro + guarda tecto. O conjunto guarda muro deve ser equipado do pré-recorte rectangular (4 parafusos de chapa A fornecidos na bolsa com instruções, esta operação deve ser executada quando a altura entre o chão e o tecto é superior a 2,4 m). Para proteger o chão contra a irradiação do calor e a eventual queda de combustivel, colocar o aparelho sobre um resguardo metalico reflector (ou uma base em ladrilhos) que cubra toda a superficie do pavimento situada debaixo e diante do aparelho. O aparelho deve sêr posto no chào com uma capacidade de sustenta suficiente. Se uma construçào existe e nào satisfaz a esta condiçào prévia, deve-se tomar as disposições adequadas (por exemplo, a instalaçào duma placa de partilha de carga) pode permitir ao chào de suportar o aparelho. Colocar o aparelho contra a parede. Ajustar a conduta de ligação à conduta de chaminé. Fixar o resguardo de tapa-tubo no resguardo de pano de chaminé utilizando os parafusos de chapa A, fornecidos na bolsa com instruções.

4 - INSTALAÇÃO DA LAREIRA "PRONTA A

Em ambos os casos, o resguardo de tecto situa-se a 60 mm do tecto.

Para retirar os recortes nos diferentes jresguardos, basta furar com uma broca de ∅ 6 a nível dos pontos de ∅ 2 mm.

LIGAÇÃO POR CIMA (FIG 5)

Retirar os recortes circulares no resguardo de tecto e no resguardo de tapa-tubo (os outros ficam no sítio) (Fig. 7).

Fixar o conjunto resguardo de parede + resguardo de tecto à parede utilizando os 6 parafusos B, buchas D e anilhas C, fornecidos na bolsa com instruções e respeitando uma distância de 60 mm entre o tecto e o resguardo de tecto (Fig. 9). Medir a cota H entre o cimo do pano de chaminé e o tecto. Encaixar o tapa-tubo superior no tapa-tubo inferior e ajustá-los à cota H. Abrir 4 furos de Ø 3,2 no tapa-tubo superior através dos 4 furos situados na parte alta do tapa-tubo inferior. Montar os 2 tapa-tubo com 4 parafusos de chapa A, fornecidos na bolsa com instruções. Afastar o conjunto formado pelos 2 tapa-tubo e colocá-lo no sítio sobre o pano do aparelho. Imobilizar este conjunto no pano de chaminé com 4 parafusos de chapa A, fornecidos na bolsa com instruções. Caso particular quando a conduta de chaminé penetra na sala em certa altura e com dimensões que permitem a integração no tapa-tubo superior (Fig. 13).

5 - UTILIZAÇÃO DO APARELHO

Instalar o aparelho no sítio contra a parede. Encaixar o resguardo de tapa-tubo na conduta de ligação. Instalar a conduta de ligação. Fixar o resguardo de tapa-tubo no resguardo do pano de chaminé utilizando os parafusos de chapa A, fornecidos na bolsa com instruções (Fig. 10).

Este "fogão fechado" é um verdadeiro aparelho de aquecimento :

Rendimento elevado. Funcionamento em ritmo reduzido de longa duração.

5.1 - Primeiro acender

Depois de acender pela primeira vez (ver parágrafo 5.4.1), fazer um fogo moderado durante as primeiras horas limitando a carga do aparelho (uma acha de ø 15 cm) com o puxador de ar na posição intermédia (Fig. 14) : subida progressiva da temperatura de todos os elementos da lareira e dilatação normal do aparelho. Durante as primeiras utilizações, pode sair do aparelho um cheiro de tinta. Arejar o local para evitar esse desagrado.

Abrir o fecho da regulação do ar na posição de andamento normal.

Colocar papel enrodilhado e lenha miúda muito seca (ramos) sobre a grelha, depois cavacas rachadas de secção mais importante (cerca de Ø 3 a 5 cm).

Acender o papel e fechar a porta (ou deixar ligeiramente entreaberta para acelerar o acender).

Quando a carga de "lenha miúda" estiver bem acesa, abrir a porta, carregar o aparelho com o combustível recomendado e agir nos órgãos de manobra para obter o ritmo desejado. Não ligar a pronto a pousar sobre um conduto que já está ligado a mais vários aparelhos.

5.2.1 - Combustível recomendado

O funcionamento intermitente necessita um recarregamento todos os ¾ horas. Dêve privilegiar este modo de funcionamento particularmente respeituoso do ambiente.

O aparelho pode igualmente assegurar um funcionamento continuo quando a limitação intermitente não pode sêr respeitada ou que uma potência reduzida é procurada. Nesse caso, a potência máxima pode ser obtida sobre uma duração de 3 horas e um andar lento, a potência baixa de uma duração de 10 horas é possível com uma carga de 10 kg para C07342, 13 kg para C07335. Troncos de lenha dura dum cumprimento máximo de : - 57 cm para C07342 - 63 cm per C07335 (carvalho, carpa, faia, castanheiro, etc). Altura máxima de carregamento : - 20 cm per C07342 - 25 cm per C07335

É aconselhável usar lenha muito seca, máximo 20 % de humidade, ou seja dois anos de armazenagem abrigada depois do corte, para obter melhores rendimentos e evitar creosote na conduta de fumos e no vidro.

Evitar as madeiras resinosas (pinheiro, epíceas...) que precisam de uma manutenção mais frequente do aparelho e da conduta. A potência nominal em funcionamento intermitente :

5.2.2 - Combustíveis proibidos

Todos os outros combustíveles com excepção da lenha são proibidos, nomeadamente o carvão e os seus derivados. As flamejadas de lenha pequena, sarmentos, pranchetas, palha, cartão, combustíveles líquidos são perigosos e a excluir. O aparelho não deve sêr utilizado como um incinerador de resíduos.

5.3 - Uso dos órgãos de manobra e dos

Puxador de regulação do ar (Fig. 14) : deve ser manobrado por meio do atiçador.

Pega de porta: deve ser manobrada por intermédio do atiçador (Fig. 15).

Raspador (Fig. 16) : para tirar o borralho e para a limpadela do aparelho. Obtida sobre uma tiragem de 12 Pa, com uma carga de lenha de : o 3,3 kg para C07335 o 2,4 kg para C07342 sobre a forma de un tronco de lenha dura não rachado. Recarregar todos os ¾ de horas sobre uma cama de brasas de : o 0,5 kg para C07335 o 0,4 kg para C07342 (seja 3 cm de espessura) com o fecho do ar na posição máxima. A potência anunciada é a potência média obtida com cada carga de ¾ horas. A potência nominal em funcionamento contínuo :

Não queime inutilmente as mãos. Sirva-se dos acessórios.

Obtida com uma tiragem de 12 Pa, com uma carga de lenha de : o 13 kg para C07335 o 10 kg para C07342 constituída de 2 troncos de lenha dura não rachado. Carregar todas as 3 horas sobre uma cama de brasas a cerca de : o 0,50 kg para C07335 o 0,35 kg para C07342 (seja 3 cm de espessura) com o fecho do ar na posição máxima.

A potência anunciada é a potência média, adquirida com cada carga de 3 horas.

A combustão lenta, autonomia superior a 10 h em funcionamento contínuo :

Obtida com uma tiragem de 6 Pa com uma carga de : o 13 kg para C07335 o 10 kg para C07342 constituída de um tronco de lenha dura não rachado que privilegia os grandes diâmetros (superior a 16 cm). Recarregar sobre uma cama de brasas a cerca de : o 0,5 kg para C07335 o 0,3 kg para C07342 (seja 3 cm de espessura) com o fecho do ar na posição fechada. Entreabrir a porta, esperar um momento para iniciar tiragem correspondente funcionamento com a porta aberta, e abrir depois a porta lentamente.

O funcionamento continuo em andar lento, sobretudo durante os períodos de aumento de temperatura (tiragem desfavorável) e com lenha húmida, provoca uma combustão incompleta que favorece os depósitos de bistre e de alcatrão : - Alternar os períodos em regime lento com funcionamentos a ritmo normal. - Privilegiar uma utilização com umas pequenas cargas.

Depois de um funcionamento em andar lento, o vidro pode se obscurecer-se a causa de um ligeiro bistre, este depósito desaparece normalmente a mais vivo andar por pirolisa.

Para obter um andar lento de longa duração, procedir ao carregamento sobre uma cama de brasas apenas avermelhadas.

Para obter um arder rápido, relançar o fogo com "lenha pequena", efectuar a carga, manter eventualmente a porta entreaberta durante alguns minutos para acelerar o acender, vigiando constantemente o aparelho, fechar depois a porta e actuar nos órgãos de manobra (parágrafo 5.4). Esta operação permite fazer pegar mais depressa, em particular quando a lenha está húmida.

A instalação de um registo moderador de tiragem na conduta de ligação permite controlar a escolha do ritmo, em particular a potência reduzida, e permite obter o ritmo reduzido de longa duração. O ritmo desejado obtém-seagindo no puxador de regulação do ar (ver parágrafo 5.3) e escolhendo uma carga correspondente às necessidades : - Para um aquecimento máximo, carregar o aparelho com 3 achas de cerca de 10 cm de diâmetro (fecho do ar na posição do andamento normal) (Fig. 14). Utilizar este ritmo apenas de modo temporário, para pôr os locais na temperatura depois de uma ausência prolongada. - Para um ritmo intermédio, utilizar uma carga menos importante: uma ou duas achas (fecho do ar em posição intermediária) (Fig. 14). - Para um aquecimento de duração longa em andar lento, utilizar 1 ou 2 troncos nào fendidos de diâmetro superior a 15 cm (fecho do ar em posição fechada) (Fig. 14).

5.4.2.3 – Conjunto ventilador (Unicamente para a

C07342) - DESCRICÃO (Fig. 24) O conjunto ventilador inclui : - Uma caixa - Um suporte de ventilador com o motor 230 V 50 Hz 30 W. - Uma tampa de ventilador - Un selector de duas velocidades e paragem Para as versàos com reguladores (termostáticos) : - Un termostato que liga arranque do ventilador em fonção da temperatura do foyer, se o selector (4) se encontra na posição I ou II. - Un selector AUTO/MANU - UTILIZACÃO Escolher una velocidade de ventilação : - Pequena velocidade, selector na posição - Grande velocidade, selector na posição II. Põr el aparelho em aquecimento (ver ducumentação Foyer / Insert). Efectuar as mudanças de ritmo (passagem de ritmo normal a ritmo reduzido por exemplo) antes de recarregar, durante a fase de combustão das brasas, para que o aparelho e a conduta de fumos possam mudar progressivamente de regime. Para as versàos com reguladores (termostáticos), escolher o funcionamento automático (AUTO) ou manual (MANU) com o selector : . Em posição MANU : funcionamento e paragem forçados do ventilador. Esta posição permite um arranque imediato do ventilador e requer uma paragem manual. Para evitar a saída dos fumos fora do aparelho e a caída das cinzas no local, aos momentos do carregamento, a abertura da porta necessita de tomar precauções :

CONSELHOS DE MANUTENÇÃO LIMPEZA

. Em posição AUTO : funcionamento automático do ventilador, quando o conjunto do aparelho está quente, geralmente na hora que segue ao acendimento. O seu funcionamento é interrompido quando o aparelho está frio, geralmente ao apagar o foyer.

Para beneficiar ao mesmo tempo de um arranque imediato e da paragem automática, utilizar a posição MANU ao acender, passar depois na posição AUTO depois do aparelho estar quente. Ele pára então automaticamente. A limpeza mecânica da conduta de fumos é obrigatória. Deve ser realizada várias vezes por ano, sendo pelo menos uma vez durante a época de aquecimento. Um certificado deve ser entregado por um profissional.

Por ocasião das limpezas, é necessário :

6.1 - Limpeza e manutenção da conduta de fumos

Ar utilizado para a combustão da lenha chega debaixo da grelha quando o puxador de regulação do ar está aberto. Este ar assegura também o arrefecimento da grelha. É portanto indispensável, para obter óptimas prestações e evitar a degradação da grelha devido a um excesso de aquecimento, evitar obstruir a grelha limpando e evacuando regularmente as cinzas.

5.4.2.4 - Remoção da cinza

Retirar a placa da parte de trás da lareira, e o cano de ligação.

Para tornar a montar o deflector, actuar na ordem inversa da desmontagem.

Verificar totalmente o estado do aparelho e em particular os elementos que asseguram a vedação : juntas e órgãos de fecho, peças de apoio (porta, chassis).

Depois de retirar o tapa-tubo : Verificar o estado da conduta de fumos e da conduta de ligação : todas as uniões devem apresentar uma boa resistência mecânica e conservar a vedação. Limpar com o aspirador o circuito de convecção em volta da fornalha, o interior do pano de chaminé e as bocas de saída de ar quente. Retirar o cinzeiro :

Abrir a porta do cinzeiro, puxar o cinzeiro e segurá-lo pela pega.

Retirar periodicamente as cinzas espalhadas acidentalmente no compartimento cinzeiro.

O cinzeiro, situado debaixo da grelha, pode ser retirado facilmente puxando com o atiçador.

O nível das cinzas nunca deve atingir a grelha em ferro fundido do fogão : retirar a cinza pelo menos todos os 2 a 3 dias.

Limpar o aparelho com uma escova e um aspirador. No caso de anomalia, mandar reparar o aparelho ou a instalação por um profissional.

Retirar o deflector (levantar o deflector 1, avançar 2, descer a traseira descer o deflector 4 e retirá-lo 5, pelo lado direito). Nunca atirar água para apagar o fogo. O vidro e certas partes do aparelho estão muito quentes : cuidado com os riscos de queimaduras nomeadamente para as crianças. O fogão irradia um calor importante através do vidro : não colocar materiais nem objectos sensíveis ao calor a uma distância inferior a 1,50 m da zona envidraçada. Esvaziar o conteúdo do cinzeiro para um recipiente metálico ou não inflamável reservado exclusivamente para esse uso. As cinzas aparentemente frias podem estar muito quentes mesmo depois de arrefecerem algum tempo. Não instalar materiais facilmente inflamáveis próximo do aparelho nem na reserva de lenha. Em particular, nào armazenar lenha debaixo do aparelho (Fig. 17). Em caso de fogo na chaminé, meter o fecho do ar em posição fechada. A seguir um longo período de parada : Verificar a ausência de obstrução nas condutas em antes de reacender.

6.2 - Limpeza corrente do aparelho

Limpar o vidro com um pano húmido e cinza. Se for necessário, utilizar um produto adequado de limpeza doméstica respeitando recomendações das instruções de utilização. Esperar que o aparelho esteja completamente frio para efectuar esta operação.

Limpar regularmente as entradas de ar secundário (Fig. 21) : - Com a extremidade de um objecto metálico , raspar a aresta interior da porta em ferro fundido para remover o creosote que estiver aglomerado. Com o aspirador , retirar as partículas e poeiras que estão presas entre a aresta inferior de porta e o vidro (Fig. 22).

NOTA : Estas partículas perturbam a formação da película de ar secundário que protege o vidro contra o contacto directo com os fumos e completa a combustão da lenha. Estas operações devem efectuar-se logo que o vidro estiver sujo e imperativamente depois do fogão estar totalmente apagado.

Controlar a eficácia da lingueta de fecho da porta e, se for necessário, efectuar as seguintes afinações (ver parágrafo 6.2.1).

Limpar regularmente as bocas de saídas de ar quente do tapa-tubo. Ficam colmatadas mais depressa quando a o aparelho tem uma utilização intensa : escolher uma frequência adaptada.

Caso seja necessário, por qualquer motivo, intervir no ventilador :

6.2.1 - Regulação do fecho da porta

Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação aumenta a pressão da junta de vedação da porta no fogão.

Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação diminui a pressão da junta de vedação da porta no fogão.

MODALIDADES Fora da garantia legal, à razào de defeitos escondidos, Deville garante o material em caso de vicios aparentes ou de nào conformidade do material entregado, ao material encomendado. Sêm prejuizo das disposiçoès a tomar, relativamente ao transportador, as reclamaçoès ao acolhimento do material, dêvem ser enunciadas ao perto de Deville através do comprador, dentro de cinco dias de comprovaçào do vicio por carta registrada, com aviso de recepçào. Pertence ao comprador de fornecer todas as justificaçòes da realidade dos vicios ou de anomalias comprovadas. O comprador dêve, por outro lado, deixar a Deville todas as facilidades para proceder à verificaçào dos vicios ou anomalias, para reparaçào. De mesmo o comprador, dêve ter os materiais nào conformes à disposiçào de Deville, segundo as instruçòes do construtor. Toda volta de material dêve fazer assunto de acordo.

EXTENSÀO A garantia de Deville cobre, à exclusào de todas indemnidades ou danos interesses, a substituiçào gratuita ou a reparaçào do material, ou do elemento reconhecido defeituoso ( fora as peças de usura) por os servicios do construtor, à exclusào do preço resultando da mào-de-obra, de mudanças e de transporte. Sobre os aparelhos esmaltados, o salpicado do esmalte nunca é considerado como um defeito de fabricaçào. Isso é a consequência da diferença de dilataçào da folha de ferro esmaltada ou do ferro fundido esmaltado, mas nào modifica a aderência do esmalte. As peças de substituiçào mais caras sào garantidas seis mêses ao partir da data de factura ; todas as garantias complementares consentidas por um revendedor de Deville nào obriga Deville. A presentaçào do certificado de garantia portando o carimbo à data do revendedor de Deville é rigorosamente exigivel, quando a garantia é invocada. Esse certificado dêve ser apresentado, o talào ou o cupào separável desse certificado, quando a demanda de reparaçào do aparelho sobre garantia é feita, conforme à organisaçào própria de Deville, e enviado a Deville no prazo concedido. Em falta desses documentos, a data figurada em cima da factura emitida por Deville nào pode sêr presa em consideraçào. As intervençóes ao titulo da garantia, nào pode haver por efeito de prolongar essa garantia.

DURAÇÀO A duraçào da garantia contratual segurada por Deville, é de um ano a contar da data da compra do aparelho por o usual, sobre a reserva que as reclamaçòes previdas ao titulo das modalidades escritas aqui acima sejam enunciadas no prazo concedido. A reparaçào, a substituiçào ou a modificaçào de peças durante a periodicidade de garantia nào pode haver por efeito de prolongar a duraçào da garantia, nêm nunca de dar lugar a indemnidades por despesas diversas, atràso de entrega, acidentes ou prejuizos qualqueres.

EXCLUSÀO A garantia nào se aplica nos casos seguintes, sêm que esta lista seja completa : Instalaçào e montagem dos aparelhos nào incumbre a Deville. Em consequência Deville nào pode segurar a responsabilidade dos desgates materiais ou dos acidentes de pessoas consecutivos a uma instalaçào nào conforme ás disposiçòes legais e regulamentares ( por exemplo a falta de ligaçào a uma tomada de terra : tiragem defeitoso de uma instalaçào) ; O uso normal do material ou utilisaçào de uso anormal do material, notamente em caso de utilisaçào industrial ou comercial, ou emprego do material em condiçòes diferentes, por as quais ele nào foi construido. É o caso por exemplo do nào respeito das condiçòes prescritas na noticia de Deville : exposiçào a condiçòes exteriores afectando o aparelho como uma humidade excessiva o uma variaçào anormale da tençào electrica. Anomalia, deterioraçào ou acidente de provenência de choques, de caida, negligencia, defeito de vigilância ou de manter do comprador. As modificaçoès, transformaçoès, ou intervençoès efectuadas por um pessoal ou uma empresa, nào aprovada por Deville, ou realizada com peças de substituiçào nào de origem, ou nào aprovadas por o construtor.

Estas condiçoès completa e precisa as condiçoès gerais de garantia aqui escritas em cima e sào prioritárias sobre elas, se reportar á folha aqui junta "Condiçoès particulares de venda Deville - Garantia ".

Pega da porta Puxador de regulação da entrada de ar Porta equipada com um vidro vitrocerâmica Selecção de velocidade do ventilador * Tampa do ventilador * Ventilador * Cinzeiro Placa de fundo em ferro fundido Atiçador Rodo Ferrolho de fecho ajustável Câmara de fumo

• Altura variável de 2,40 m a 2,70 m Possibilidade de ir até 3 m com o kit C07126 para a C07342. Maten in mm
