MANUAL DE USUARIO C07342 - 01-06 DEVILLE

3 - CARACTERÍSTICAS

CARACTERÍSTICAS DE LA INSTALACIÓN................................ INSTALACIÓN ........................................................

3.1 - Denominación de las diversas partes del circuito de evacuación de humos

3.2 - Tipo y características dimensionales del conducto de humo al que debe empalmarse

obligatoriamente el aparato

3.2.1 - Tipo de conducto de humo

3.2.2 - Sección mínima del conducto

3.2.3 - Algunas recomendaciones generales

3.3 - Tipo y características del conducto de empalme entre aparato y conducto de humo

3.4 - Condiciones de tiro

3.5 - Ventilación del local donde está instalado el aparato

3.6 - Conexión eléctrica del ventilador

3.7 - Naturaleza de las paredes y tabiques adyacentes al aparato

5.3 - Empleo de órganos de maniobra y accesorios

5.4 - Uso

5.4.1 - Encendido

5.4.2 - Funcionamiento

6 - CONSEJOS PARA DESHOLLINAR Y PARA EL MANTENIMIENTO

MANTENIMIENTO ...................... 40

6.1 - Deshollinado y mantenimiento del conducto de humo

6.2 - Mantenimiento corriente del aparato

6.2.1 - Ajuste del cierre de puerta

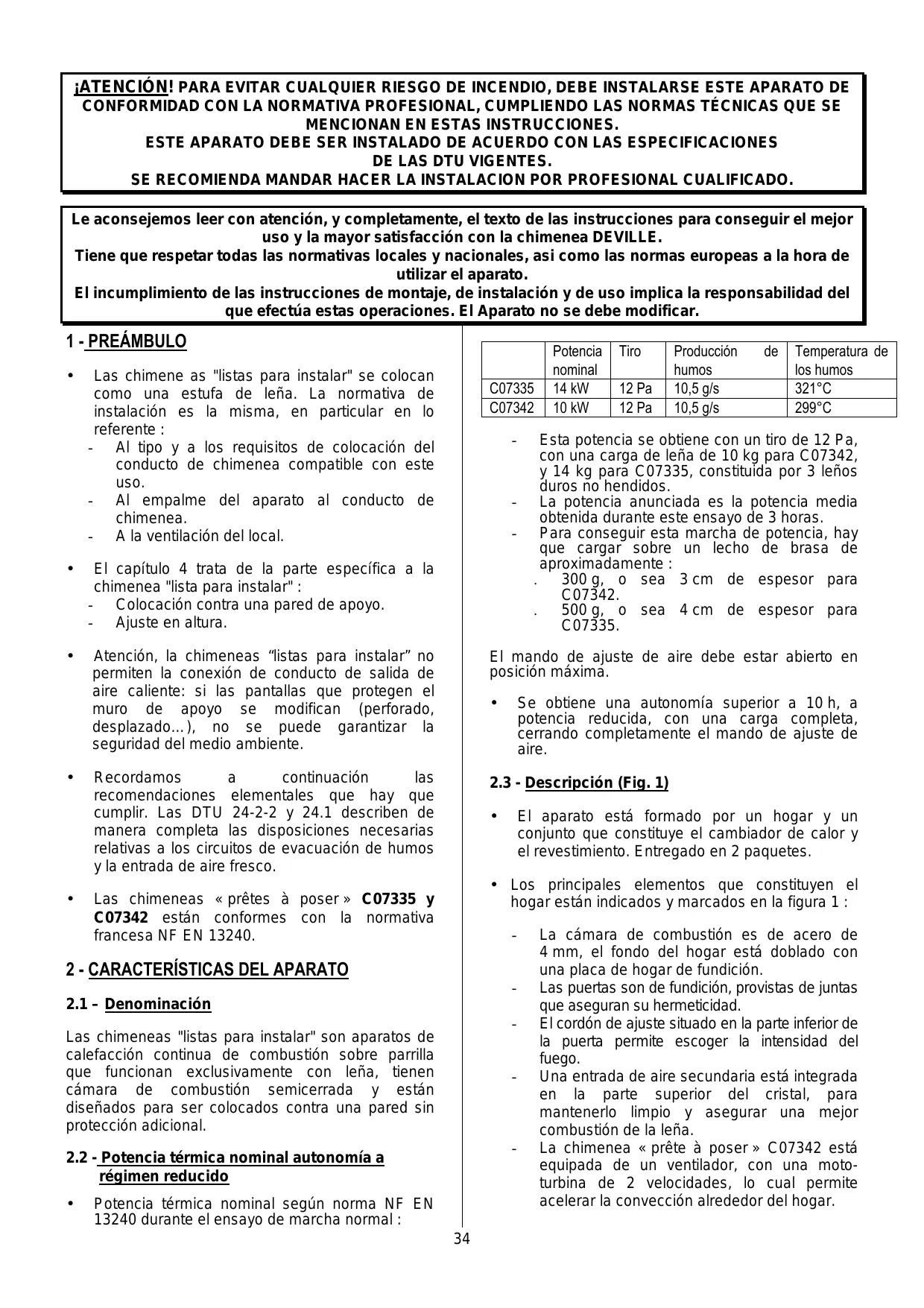

¡ATENCIÓN! PARA EVITAR CUALQUIER RIESGO DE INCENDIO, DEBE INSTALARSE ESTE APARATO DE CONFORMIDAD CON LA NORMATIVA PROFESIONAL, CUMPLIENDO LAS NORMAS TÉCNICAS QUE SE MENCIONAN EN ESTAS INSTRUCCIONES. ESTE APARATO DEBE SER INSTALADO DE ACUERDO CON LAS ESPECIFICACIONES DE LAS DTU VIGENTES. SE RECOMIENDA MANDAR HACER LA INSTALACION POR PROFESIONAL CUALIFICADO. Le aconsejemos leer con atención, y completamente, el texto de las instrucciones para conseguir el mejor uso y la mayor satisfacción con la chimenea DEVILLE. Tiene que respetar todas las normativas locales y nacionales, asi como las normas europeas a la hora de utilizar el aparato. El incumplimiento de las instrucciones de montaje, de instalación y de uso implica la responsabilidad del que efectúa estas operaciones. El Aparato no se debe modificar.

1 - PREÁMBULO

Las chimene as "listas para instalar" se colocan como una estufa de leña. La normativa de instalación es la misma, en particular en lo referente : - Al tipo y a los requisitos de colocación del conducto de chimenea compatible con este uso. - Al empalme del aparato al conducto de chimenea. - A la ventilación del local. C07335 C07342

Potencia nominal 14 kW 10 kW Tiro 12 Pa 12 Pa Producción humos 10,5 g/s 10,5 g/s

Temperatura de los humos 321°C 299°C Esta potencia se obtiene con un tiro de 12 Pa, con una carga de leña de 10 kg para C07342, y 14 kg para C07335, constituida por 3 leños duros no hendidos. La potencia anunciada es la potencia media obtenida durante este ensayo de 3 horas. Para conseguir esta marcha de potencia, hay que cargar sobre un lecho de brasa de aproximadamente : 300 g, o sea 3 cm de espesor para C07342. 500 g, o sea 4 cm de espesor para C07335.

El capítulo 4 trata de la parte específica a la chimenea "lista para instalar" : - Colocación contra una pared de apoyo. - Ajuste en altura.

Atención, la chimeneas “listas para instalar” no permiten la conexión de conducto de salida de aire caliente: si las pantallas que protegen el muro de apoyo se modifican (perforado, desplazado…), no se puede garantizar la seguridad del medio ambiente. El mando de ajuste de aire debe estar abierto en posición máxima. Recordamos continuación las recomendaciones elementales que hay que cumplir. Las DTU 24-2-2 y 24.1 describen de manera completa las disposiciones necesarias relativas a los circuitos de evacuación de humos y la entrada de aire fresco. Se obtiene una autonomía superior a 10 h, a potencia reducida, con una carga completa, cerrando completamente el mando de ajuste de aire.

El aparato está formado por un hogar y un conjunto que constituye el cambiador de calor y el revestimiento. Entregado en 2 paquetes.

• Los principales elementos que constituyen el hogar están indicados y marcados en la figura 1 :

2 - CARACTERÍSTICAS DEL APARATO

2.1 – Denominación

Las chimeneas "listas para instalar" son aparatos de calefacción continua de combustión sobre parrilla que funcionan exclusivamente con leña, tienen cámara de combustión semicerrada y están diseñados para ser colocados contra una pared sin protección adicional.

2.2 - Potencia térmica nominal autonomía a

Potencia térmica nominal según norma NF EN 13240 durante el ensayo de marcha normal :

La cámara de combustión es de acero de 4 mm, el fondo del hogar está doblado con una placa de hogar de fundición. Las puertas son de fundición, provistas de juntas que aseguran su hermeticidad. El cordón de ajuste situado en la parte inferior de la puerta permite escoger la intensidad del fuego. Una entrada de aire secundaria está integrada en la parte superior del cristal, para mantenerlo limpio y asegurar una mejor combustión de la leña. La chimenea « prête à poser » C07342 está equipada de un ventilador, con una mototurbina de 2 velocidades, lo cual permite acelerar la convección alrededor del hogar.

3.2.1.2 - Caso de conducto existente

Peso neto del aparato : C07335 C07342 140 kg 180 kg Para el mantenimiento del aparato, quitar la o las puertas así como las diferentes piezas de fundición que se encuentran en el hogar.

El instalador asume la responsabilidad de lo que exista ya instalado, debiendo verificar el estado del conducto y aportarle los arreglos necesarios para su funcionamiento correcto y de manera que cumpla la reglamentación aplicable.

Deshollinar el conducto y proceder a continuación a un examen serio para verificar : - La compatibilidad del conducto con su uso. - La estabilidad. - La vacuidad y la hermeticidad (anexo II del DTU 24-1).

Si el conducto no es compatible, realizar un entubado por medio de un procedimiento que disponga de un Informe Técnico favorable, o colocar un nuevo conducto. El aparato debe instalarse contra una pared. El tapatubo ajustable permite regular la altura del aparato con respecto al techo. El juego de pantallas suministrado con el aparato garantiza la protección contra las radiaciones al tiempo que forma circuitos de aire de enfriamiento respecto a las paredes de la casa. Estas pantallas deben imperativamente instalarse cumpliendo las indicaciones siguientes. El aparato debe conectarse al chimenea por medio de un ∅ 180 mm para las chimeneas 153 mm para las chimeneas párrafo 3.3).

3.2.2 - Sección mínima del conducto

Reglamentación Bloques cuadrados o rectangulares conducto de empalme de C07335 ; ∅ C07342 (ver Conductos circulares Funcionamiento a puertas cerradas Sección mínima 2,5 dm² Diámetro mínimo 153 mm En todos los casos, la sección del conducto debe ser por lo menos igual a la del tubo de conexión del aparato.

3 - CARACTERÍSTICAS DE LA INSTALACIÓN

3.2.3 - Algunas recomendaciones generales

3.1 - Denominación de las diversas partes del

circuito de evacuación de humos (Fig. 3)

Un buen conducto debe ser construido con materiales poco conductores del calor para que permanezca caliente.

3.2 - Tipo y características dimensionales del

conducto de humo al que debe empalmarse obligatoriamente el aparato.

El revestimiento del conducto debe permitir limitar la temperatura superficial exterior a : - 50° C, en las partes habitables. - 80° C, en las partes no habitables o inaccesibles.

El conducto debe ser absolutamente hermético, sin rugosidades y estable.

El conducto no debe tener variaciones de sección bruscas (pendiente con relación a la vertical inferior a 45°).

El conducto debe desembocar a 0,4 m por lo menos sobre la techumbre en su punto más alto y sobre los tejados vecinos (Fig. 3).

No deben conectarse dos aparatos al mismo conducto.

El conducto debe desembocar en el local donde estará instalado el aparato, a una altura de 50 mm por lo menos.

Su parte inferior debe quedar alejada 16 cm por lo menos de todo elemento de madera y de materia combustible (Fig. 3).

3.2.1 - Tipo de conducto de humo

3.2.1.1 - Caso de un conducto nuevo

Uso de los siguientes materiales : - Bloques de barro que cumplan la norma NF P 51-311. - Bloques de hormigón que cumplan la norma NF P 51-321. - Conductos metálicos compuestos que cumplan las normas NF D 35-304 y NF D 35303 o que hayan recibido un Informe Técnico favorable para este uso. - Ladrillos de barro que cumplan la norma NF P 51-301. - Ladrillos de barro refractarios que cumplan la norma NF P 51-302. El uso de materiales aislados de origen permite evitar tener que colocar un aislamiento en obra, en particular a nivel de las paredes al cruzar los desvanes y hasta la altura de la base de la chimenea (resistencia térmica mínima : 0,43 m² k/W).

El conducto no debe tener más de dos desviaciones, es decir más de una parte no vertical. ¡CUIDADO! Si es un conducto de albañilería : El ángulo de las desviaciones no debe exceder de 45° para una altura total del conducto limitada a 5 m. Para una altura superior, el ángulo de desviación está limitado a 20°. El área situada en el intervalo de 200 mm alrededor del conducto de empalme debe ejecutarse con materiales incombustibles (hormigón, ladrillos). Sin embargo, la realización con materiales combustibles o con materiales incombustibles que se degradan a más de 90°C está autorizada siempre que se ejecute un aislamiento térmico de las áreas sometidas a la radiación directa del conducto de empalme. El aislante empleado debe estar clasificado M.O. (lana de roca, fibras cerámicas, etc.) (Fig. 4). Si es un conducto metálico aislado : El ángulo de las desviaciones no debe exceder de 45°, con una limitación de altura de 5 m entre la altura y la parte inferior de la desviación. La altura total del conducto no está limitada.

3.4 - Condiciones de tiro

Los bloques deben montarse con la parte macho hacia abajo, con el fin de evitar que salgan escurriduras al exterior. La hermeticidad, el aislamiento, los cruces de pared (plafond) y de piso, las separaciones con respecto al fuego deben cumplir estrictamente la DTU 24-2-2.

3.3 - Tipo y características del conducto de

empalme entre aparato y conducto de humo

Cuando el conducto de conexión es horizontal, una cuesta ascendente de 5 cm por metro debe existir. Se debe instalar un conducto de conexión entre el aparato y el arranque del conducto de humo. Este conducto debe ser ejecutado por medio de un tubo policombustible rígido o flexible, que disponga de un Informe Técnico favorable para aplicarse directamente a un hogar cerrado. Hay que observar que están prohibidos el aluminio, el acero aluminiado y el acero galvanizado. Hay que observar que están autorizados : la chapa negra (esp. mini 2 mm), la chapa esmaltada (esp. mini 0,6 mm), el acero inoxidable (esp. mini 0,4 mm). Este conducto debe ser visible en todo su recorrido y deshollinable de manera mecánica. Su dilatación no debe perjudicar la hermeticidad de los empalmes de entrada y de salida ni su buena resistencia mecánica, ni la del conducto de humo. Su diseño, y en particular el empalme con el conducto de humo, debe impedir la acumulación de hollín, en particular en el momento del deshollinado.

El tiro se mide en el conducto de empalme a aproximadamente 50 cm después de la boca del aparato.

Tiro necesario para el buen funcionamiento con la puerta cerrada : - 6 Pa en marcha reducida (0,6 mm de C.A). - 12 Pa en marcha normal (1,2 mm de C.A).

Se recomienda colocar un moderador de tiro que puede instalarse : - En el conducto de empalme, en el tapatubo, sobre la pantalla del tapatubo, en caso de salida por arriba. - En el conducto de chimenea en caso de salida por atrás.

El moderador permite obtener un buen funcionamiento del hogar, incluso en condiciones de tiro importantes (conductos superiores, entubación). El moderador debe ser fácilmente visible, accesible y estar instalado en el local donde se encuentra la estufa.

La aleta moderadora de tiro no influye en el funcionamiento de la estufa cuando la puerta está abierta.

3.5 - Ventilación del local donde está instalado el

aparato Los empalmes con el aparato y con el conducto de humo deben ejecutarse cumpliendo estrictamente con la DTU 24.2.2 y las especificaciones del constructor del tubo, utilizando todos los componentes recomendados (terminales, racores, etc.). La sección del conducto de empalme debe ser por lo menos igual a la de la boca de empalme del aparato.

El funcionamiento del aparato requiere una aportación de aire adicional al necesario para la renovación de aire reglamentaria. Esta entrada de aire es obligatoria cuando el local está equipado con una ventilación mecánica.

La toma de aire debe estar situada de manera que dé directamente al exterior o a un local ventilado por el exterior y estar protegida por una rejilla.

Debe poder obturarse cuando desemboca directamente en la pieza. Durante el funcionamiento del aparato, asegúrese que está no esté obstruida.

La sección de entrada de aire debe ser como mínimo igual a la cuarta parte de la sección del conducto de humo con un mínimo de 50 cm para un uso únicamente con la puerta cerrada.

Sacar los prerrecortes circulares en la pantalla de techo y la pantalla de tapatubo (dejar los demás) (Fig. 7). Puede ser necesario detener el extractor de la ventilación mecánica para evitar el envío de humos a la habitación cuando se abre la puerta. Fijar el conjunto pantalla de pared + pantalla de techo a la pared utilizando los 6 tornillos B, tacos D y arandelas C, que se entregan en la bolsa de las Instrucciones y respetando una distancia de 60 mm entre techo y pantalla de techo (Fig. 9).

3.6 - Conexión eléctrica del ventilador

La conexión a la instalación fija a 230 V + tierra debe ejecutarse por medio del cable flexible. Colocar el aparato contra la pared. Introducir la pantalla de tapatubo en el conducto de empalme. Colocar el conducto de empalme. Fijar la pantalla de tapatubo en la pantalla de campana utilizando los tornillos para chapa A entregados en la bolsa de las Instrucciones (Fig. 10). Puede efectuarse : Por medio de un enchufe de corriente que debe quedar accesible. - O por medio de conexión a una borna fija. En este caso, la instalación deberá estar equipada con un dispositivo de separación omnipolar que tenga una distancia de abertura de contactos superior a 3 mm.

Colocar el aparato equipado con su tubo de empalme (Fig. 6a).

3.7 - Naturaleza de las paredes y tabiques

adyacentes al aparato Deslizar el conjunto pantalla de pared + pantalla de techo (Fig. 9) respetando una distancia de 60 mm entre techo y pantalla de techo. Marcar en la pared, los lugares en que se va a fijar. Sólo para C07342 : marcar la posición de las fijaciones del marcado rectangular. Instalar la chimenea « prête à poser » a una distancia mínima de 300 mm de las paredes laterales de la casa y de todo material combustible. Es imprescindible instalar el aparato en un suelo cuyo material no sea combustible. Separar el aparato ligeramente de la pared. Introducir la pantalla de tubo en la parte horizontal del conducto de empalme (Fig. 11). Colocar el aparato contra la pared. Fijar el conjunto pantalla de pared + pantalla de techo. Sólo para C07342 : es imprescindible que el conjunto pantalla de pared esté equipado del marcado rectangular. (4 tornillos para chapa A entregados en la bolsa de instrucciones ; esta operación debe ejecutarse cuando la altura entre piso y techo es superior a 2,4 m). Para proteger el suelo contra las radiaciones de calor y la caída eventual de combustible, colocar el aparato sobre una placa metálica reflectante (o un suelo de baldosas) que cubra toda el área del suelo situada debajo del aparato. Hay que instalar el aparato por el suelo y que éste pueda soportarlo. Si no es el caso, hay que tomar las medidas necesarias para que el suelo aguante el peso del aparato (por ejemplo la instalación de una chapa para repartir la carga). Colocar el aparato contra el muro. Ajustar el conducto de empalme al conducto de chimenea. Fijar la pantalla tapatubo en la pantalla de campana utilizando los tornillos para chapa A entregados en la bolsa de instrucciones

4 - INSTALACIÓN DE LA CHIMENEA "LISTA PARA

INSTALAR" (Fig. 5 y 6a) Tornilleria abastecida (Fig. 6b)

En estos dos casos posibles, la pantalla de techo está situada a 60 mm del techo.

Para sacar los prerrecortes en las diferentes pantallas, basta con perforar con una broca de ∅ 6 a nivel de las marcas de ∅ 2 mm. CONEXIÓN POR ATRÁS (FIG 6a) Sacar el prerrecorte circular en la pantalla de campana y el prerrecorte rectangular en la pantalla de pared. Dejar los demás (Fig. 8). La instalación deberá cumplir la NFC 15100, debiendo efectuarse en particular la conexión de la puesta a tierra (hilo verde y amarillo).

CONEXIÓN POR ARRIBA (FIG 5) A CONTINUACIÓN, EN TODOS LOS CASOS (FIG. 12) :

Anotar la cota H entre la parte superior de la campana y el techo. Introducir el tapatubo superior en el tapatubo inferior y ajustarlos hasta la cota H. Perforar 4 orificios de ∅ 3,2 en el tapatubo superior a través de los 4 orificios situados en la parte superior del tapatubo inferior.

Empalmar los 2 tapatubos por medio de 4 tornillos para chapa A entregados en la bolsa de instrucciones. Separar el conjunto formado por los 2 tapatubos y colocarlo en la campana del aparato. Inmovilizar este conjunto en la campana por medio de 4 tornillos para chapa A entregados en la bolsa de instrucciones.

Caso particular en que el conducto de chimenea penetre a cierta altura en el local, y que sus dimensiones permitan su integración en el tapatubo superior (Fig. 13). Este "hogar cerrado" es un verdadero aparato de calefacción :

Empleo de accesorios órganos

Regulador de aire (Fig. 14) : debe maniobrarse con el atizador.

Manija de puerta : debe manipularse por medio del atizador (Fig. 15).

Rasqueta (Fig. 16) : para quitar la ceniza y limpiar el aparato. Rendimiento elevado. Funcionamiento en marcha reducida de larga duración.

5.4 - Uso

5.4.1 - Encendido

Después del primer encendido (ver párrafo

5.4.1.), hacer un fuego moderado durante las

primeras horas limitando la carga del aparato (un leño de ∅ 15 cm) con el mando de aire en marcha intermedia (Fig. 14) : Aumento de temperatura progresivo de todos los elementos de la chimenea y dilatación normal del aparato.

Durante los primeros usos, puede que se desprenda un olor a pintura del aparato. Ventilar el local para limitar este desagrado.

No conecte la « prête à poser » a un conducto al que ya estén conectados otros aparatos.

Abrir la llave de regulación de aire en posición velocidad normal (Fig. 14). Colocar sobre la parrilla papel arrugado y madera menuda muy seca (ramitas) y luego ramas de madera hendidas de sección mayor (∅ 3 a 5 cm aproximadamente). Encender el papel y cerrar la puerta (o dejarla ligeramente entreabierta para acelerar el encendido). Una vez bien inflamada la carga de "leña menuda", abra la puerta, cargue el aparato con el combustible recomendado y actúe sobre los órganos de manejo para conseguir la marcha deseada.

5.2 - Combustible

5.4.2 - Funcionamiento

5.2.1 - Combustible recomendado

5.4.2.1 - Funcionamiento intermitente y continuo

Leños de madera como máximo de largo de : 57 cm para C07342 63 cm para C07335 (roble, carpe, haya, castaña, etc). Altura máxima de la carga : 20 cm para C07342 25 cm para C07335

Aconsejamos utilizar leña muy seca (20% de humedad como máximo, o sea 2 años de secado a cubierto después de cortarla) con el fin de obtener los mejores rendimientos y evitar el ennegrecimiento del conducto de humo y del cristal.

Evitar el uso de leñas resinosas (pino, abeto, epicea, etc.) que requieren un mantenimiento más frecuente del aparato y del conducto.

El funcionamiento intermitente requiere que se cargue de nuevo cada ¾ de hora. Hay que privilegiar ese modo de funcionamiento porque respeta mucho el medio ambiente.

Cuando no se puede respetar las normas de funcionamiento intermitente o cuando sólo se necesita una potencia reducida, el aparato también puede funcionar en continuo. En ese caso con una carga de 10 kg para C07342, 13 kg para C07335, se puede conseguir la potencia máxima durante 3 horas o marcha lenta, con poca potencia durante 10 horas. La potencia nominal en funcionamiento intermitente :

5.2.2 - Combustibles prohibidos

No se queme las manos inútilmente, utilice los accesorios.

5.1 - Primer encendido

Hacer lumbre con leña menuda ; sarmiento, tablas, paja, cartón o cualquier combustible líquido son peligrosos y están excluidos. Está prohibido utilizar el aparato para quemar la basura. Excepto la leña, están prohibidos todos los combustibles (sobre todo el carbón y sus derivados).

Conseguida con un tiro de 12 Pa una carga de leña de : o 3,3 kg para C07335 o 2,4 kg para C07342 un leño único, duro y sin hendir. Volver a cargar cada ¾ de hora sobre una cama de brasas de :

o 0,5 kg para C07335 o 0,4 kg para C07342 (o sea 3 cm de espesor) con la llave de aire al máximo. La potencia anunciada y la potencia obtenida con una carga de ¾ de hora.

Para conseguir un embrasamiento rápido, vuelva a lanzar el fuego con "leña menuda", efectúe la carga, mantenga eventualemente entreabierta la puerta durante unos minutos de manera a acelerar el embrasamiento, vigilando siempre el aparato, cierre después la puerta y actúe sobre los órganos de manejo (apartado 5.4). Esta operación permite acelerar el encendido del fuego, en particular si la leña está húmeda.

Efectuar los cambios de marcha (paso de marcha normal a marcha reducida por ejemplo) antes de cargar, durante la fase de combustión de las brasas, para permitir al aparato y al conducto de humos cambiar progresivamente de régimen.

Para evitar que salga humo y que caiga ceniza en el cuarto cuando vuelva a cargar de leña, hay que abrir la puerta con mucha precaución : - Entreabrir la puerta, marcar un tiempo de parada para iniciar el tiro y abrir lentamente la puerta después.

El funcionamiento en continuo y en marcha lenta, sobre todo durante los períodos en que vuelven a subir las temperaturas (tiro desfavorable) y con leña húmeda, provoca una combustión incompleta que favorece el depósito de materia negruzca y de alquitrán : - Alternar los períodos de marcha reducida con períodos de funcionamiento a marcha normal. - Privilegie su utilización con cargas reducidas.

Después de un funcionamiento en marcha lenta ; el cristal puede negrear por culpa de esa materia negruzca. Ese depósito desaparece normalmente por pirolisis, en marcha más rápida. La potencia nominal en funcionamiento continuo :

Conseguida con un tiro de 12 Pa una carga de leña de : o 13 kg para C07335 o 10 kg para C07342 constituida de 2 leños duros sin hendir. Volver a cargar cada 3 horas sobre una cama de brasas de : o 0,5 kg para C07335 o 0,35 kg para C07342 (o sea 3 cm de espesor) con la llave de aire al máximo. La potencia anunciada es la potencia media obtenida con una carga de 3 horas. La combustión lenta, autonomía superior a 10 h en funcionamiento continuo :

Conseguida con un tiro de 6 Pa una carga de leña de : o 13 kg para C07335 o 10 kg para C07342 constituida de un leño duro sin hendir, de preferencia leños de gran diametro (superior a 16 cm). Volver a cargar sobre una cama de brasas de unos : o 0,5 kg para C07335 o 0,35 kg para C07342 (o sea 3 cm de espesor) y la llave de aire cerrada.

5.4.2.2 - Mantenimiento del fuego

El régimen de potencia deseado se consigue actuando en el regulador de aire (ver párrafo 5.3) y eligiendo una carga correspondiente a las necesidades : - Para una calefacción máxima, cargar el aparato con 3 leños de aproximadamente 10 cm de diámetro (llave de aire en posición velocidad normal) (Fig. 14). Utilice esta marcha, sólo de manera temporaria, para calentar los locales tras una larga ausencia. - Para una marcha intermedia, utilizar una carga menos importante: una o dos leñas (llave de aire en posición intermediaria) (Fig. 14). - Para conseguir calefacción un rato largo en marcha lenta, utilice 1 ó 2 leños que no estén hendidos de diametro superior a 15 cm (llave de aire en posición cerrada) (Fig. 14). La colocación de un deflector moderador de tiro sobre el tubo de conexión permitirá dominar la marcha del fuego, particularmente en potencia reducida para conseguir el ralenti de larga duración.

5.4.2.3 – Equipo de turbina (solamente C07342)

- DESCRIPCION (Fig. 24) El equipo de soplado incluye : - un cajón - un soporte de ventilador con motoventilador 230 V 50 Hz - un tapaventilador - un selector con dos velocidades y interrupción Para los modelos con termostato : - un termostato que pone en funcionamiento el ventilador en fonción de la temperatura del hogar, si el selector (4) se situa en posición I o II. - un selector AUTO/MANU Para conseguir una marcha lenta de larga duración, cargue por encima de una cama de brasas apenas rojizas.

- UTILIZACION El hogar desprende por radiación a través del cristal un calor importante y, por consiguiente, no hay que colocar materiales ni objetos sensibles al calor a menos de 1,50 m de distancia de la zona acristalada. Vaciar el contenido del cenicero en un recipiente metálico o no inflamable exclusivamente reservado al efecto. Las cenizas, que en apariencia están frías, pueden estar aún muy calientes incluso después de cierto tiempo de enfriamiento. No colocar materiales fácilmente inflamables en las cercanías del aparato y de la leña. Sobre todo, no almacenar leňa debajo del aparato (Fig. 17). Si se enciende un fuego de chimenea, cierre la llave de aire. Escoger una velocidad de ventilación : . pequeña velocidad, selector en posición I . grande velocidad, selector en posición II

Poner el aparato en caldeo (ver la ducumentación Hogar / Insert). Para los modelos con termostato, escoger el funcionamiento automático (AUTO) o manual (MANU) con el selector :

. En posición MANU : marcha y parada forzadas del ventilador. Esta posición permite arrancar inmediatamente el soplador y necesita una parada manual. . En posición AUTO : marcha automática del ventilador, cuando el conjunto del aparato está caliente, generalmente en la hora siguiente el encendido. Su funcionamiento está interrumpido cuando el aparato está frío, generalmente al extinción del hogar.

6 - CONSEJOS PARA DESHOLLINAR Y PARA EL

6.1 - Deshollinado y mantenimiento del conducto

de humo Para beneficiarse a la vez de un arranque inmediato y de la parada automática, usar la posición MANU en AUTO una vez que el aparato esté caliente, parándose entonces de manera automática

El deshollinado mecánico del conducto de humo es obligatorio y debe ejecutarse varias veces al año, una de ellas por lo menos durante la temporada de calefacción. Un profesional tiene que entregarle un certificado.

5.4.2.4 - Retirada de las cenizas

El aire utilizado para la combustión de la leña entre por debajo de la parrilla cuando el mando de ajuste de aire está abierto. Este aire también realiza el enfriamiento de la parrilla. Por consiguiente, es indispensable, para obtener rendimientos óptimos y evitar la degradación de la parrilla bajo el efecto del exceso de calor, evitar su obstrucción procediendo regularmente a la retirada y evacuación de las cenizas.

Extracción del cenicero : Abra la puerta de cenicero, saque el cenicero cogiéndolo por el asa.

Quite períodicamente las cenizas accidentalmente esparcidas en el compartimiento cenicero.

El cenicero, situado debajo de la parrilla, se extrae fácilmente tirando de el con el atizador. Quite el deflector (levantar el deflector 1, avanzarlo 2, bajar la parte trasera bajarlo 4 y sacarlo 5 por el lado derecho).

Instalar la placa trasera del hogar y el tubo de conexión.

Para volver a montar el deflector, seguir los pasos del desmontaje, en orden inverso.

Verificar completamente el estado del aparato y, en particular, los elementos que se encargan de la hermeticidad : juntas y órganos de bloqueo, piezas de apoyo (puerta, chasis).

Después de haber retirado el tapatubo : Verificar el estado del conducto de humo y del conducto de empalme : todos los racores deben presentar una buena resistencia mecánica y haber conservado su hermeticidad. Limpiar con el aspirador el circuito de convección alrededor del hogar, el interior de la campana y las bocas de salida de aire caliente.

El nivel de las cenizas no debe alcanzar nunca la parrilla de hierro fundido del hogar : evacúe las cenizas cada 2 o 3 días como mínimo.

5.4.2.5 - Normas de seguridad

Utilice la rasqueta para efectuar la limpieza de la ceniza de la reja. (Fig. 16).

Con motivo de los deshollinados, habrá que : No echar nunca agua para apagar el fuego. El cristal y algunas partes del aparato están muy calientes : atención a los riesgos de quemaduras, en particular para los niños.

Limpiar el aparato con un cepillo y la aspiradora.

6.2.1 - Ajuste del cierre de puerta

En caso de anomalía, mandar reparar el aparato o la instalación de calefacción por un profesional.

Después de un largo período sin funcionar : Asegúrese que nada obstruye los conductos antes de encender. Endurecer el cierre de la puerta : (Fig 23)

Proceder sucesivamente aflojando el tornillo (1) y apretando el tornillo (2).

Actuar dando 1/4 de vuelta en los 2 tornillos y repetir la operación si fuese necesario.

6.2 - Mantenimiento corriente del aparato

NOTA : Esta operación aumenta la presión de la junta de hermeticidad de la puerta en el hogar. Limpiar el cristal con un trapo húmedo y ceniza. Si fuese necesario, utilizar un producto de limpieza doméstica adaptado, respetando las instrucciones del fabricante. Esperar que el aparato esté completamente frío para proceder a esta operación.

Limpie con regularidad la entrada de aire segundaria (Fig. 21) : Raspe con la extremidad de un objeto metálico (2) la arista inferior de la puerta de hierro colado de manera a quitar la tizne que se haya podido agregar. - Quite con la aspiradora (1) las partículas y el polvo que queden entre la arista inferior de la puerta y el cristal (Fig. 22). Verificar la eficacia del pestillo de cierre de la puerta y, en caso de necesidad, efectuar los siguientes ajustes (ver párrafo 6.2.1).

Limpiar regularmente las bocas de salida de aire del tapatubo. Se obstruyen tanto más rápidamente cuanto que el aparato se utilice más intensivamente. Elegir una frecuencia adaptada.

En caso de que fuese necesario intervenir en el ventilador, por cualquier razón :

Proceder sucesivamente aflojando el tornillo (2) y apretando el tornillo (1).

Dar 1/4 de vuelta en los 2 tornillos y repetir la operación si fuese necesario. NOTA : Esta operación aumenta la presión de la junta de hermeticidad de la puerta en el hogar. NOTA : Estas partículas impiden la formación de la película de aire secundario que protege el cristal del contacto directo con los humos y complementa la combustión de la leña. Estas operaciones deben efectuarse en cuanto el cristal esté sucio e imperativamente después de que se haya apagado totalmente el hogar.

Suavizar el cierre de la puerta : (Fig 23) Para el model C07342 (Fig. 26) : Desmontaje del soporte ventilador Destornillar algo (unas vueltas) los 3 tornillos y quitar el apoyo de la junta Quitar los 2 tornillos de fijación de la turbina. Sacar la turbina tirando de la reja. Montar de nuevo la turbina Actuar en el orden contrario al desmontaje. Plan eléctrico (Fig. 27)

Aparte de la garantía legal, debido a defectos acultos, DEVILLE garantiza el producto en el caso de defectos aparentes o no conformes al producto con el producto pedido. Sin perjuicio de las disposiciones a tomar con respecto al transportista, los reclamos en el momento de la recepción del producto sobre los defectos aparentes o la no conformidad, deben ser formulados a DEVILLE por el comprador dentro de los cinco días luego de la constatación del defecto por medio de carta certificada con petición de aviso de recepcion. Aparte de la garantía legal por causa de imperfecciones no visibles, DEVILLE garantiza el mantenimiento en caso de defectos aparentes o no acordes al producto entregado con el material solicitado. Pertenece al comprador el proporcionar toda explicación en cuanto a la realidad de los desperfectos o anomalías constatados. El comprador debe, desde otro punto de vista, conceder a DEVILLE amplia facultad para proceder a la constatación de dichos desperfectos o anomalías y así proceder a solucionarlos. De la misma forma, el comprador debe llevar los productos no conformes a la disposición de DEVILLE, según las instrucciones de este último. Toda devolución de un producto debe ser objeto de un acuerdo previo.

COBERTURA La garantía DEVILLE cubre, con exclusión de cualquier indemnización o daños y perjuicios, el reemplazo gratuito o la reparación del producto o del elemento constatado como defectuoso (excepto piezas desgastadas por su uso) con exclusión de los gastos de mano de obra, de desplazamiento y de transporte. En los aparatos salpicados, las resquebrajaduras nunca son consideradas como un defecto de fabricación sino como la consecuencia de la diferencia de dilatación entre chapa-esmalte o hierro-esmalte y no modifican la adherencia. Las piezas de recambio proporcionadas previamente pagadas están garantizadas por seis meses a partir de la fecha de facturación ; toda garantiá complementaria concedida por un revendedor de DEVILLE no compromete a DEVILLE. La presentación del certificado de garantiá conteniendo el timbre con fecha del revendedor DEVILLE es rigurosamente exigido cuando la garantiá es invocada. Este certificado debe ser presentado durante la solicitud de reparación del aparato bajo garantiá, o bien un talón o un volante suelto de este certificado debe, según la organización propia de DEVILLE, ser devuelto a este en los plazos impartidos. En su defecto, la fecha que figura sobre la factura emitida por DEVILLE no puede ser tomada en consideración. Las intervenciones a título de garantiá no pueden tener por efecto el prolongar la misma.

DURACION La duración de la garantiá contratada asegurada por DEVILLE es de un año a contar de la fecha de compra del aparato por el usuario, bajo reserva que las reclamaciones previstas a título de las modalidades anteriores hayan sido formuladas en los plazos impartidos. La reparación, el reemplazo o la modificación de piezas durante el período de garantiá no puede tener por efecto el prolongar la duración de ésta, ni de dar lugar en ningún caso a indemnizaciones por gastos diversos, retraso de entrega, accidentes o cualquier daño.

EXCLUSIONES La garantía no se aplica en los casos siguientes, sin que esta lista sea exhaustiva : Instalación y montaje de los aparatos cuya responsabilidad no incumba a DEVILLE. En consecuencia DEVILLE no puede ser considerado como responsable de los daños materiales o de los accidentes de personas a consecuencia de una instalación no conforme a las disposiciones legales y reglamentarias (por ejemplo la ausencia de una conexion de toma de tierra : la mala extensión de una instalacion). Desgaste normal del producto o utilización o uso anormal de este mismo, notablemente en caso de utilización industrial o comercial o empleo del producto en condiciones diferentes de aquellas para las cuales fue fabricado. Es el caso, por ejemplo, del no respeto a las condiciones prescritas en el folleto DEVILLE : exposición a condiciones exteriores afectando al aparato, tales como una humedad excesiva o variación anormal de la tensión eléctrica ; anomalía, deteriorización o accidente proveniente de golpe, caída, negligencia, falta de vigilancia o mantenimiento del comprador ; modificación, transformación o intervención efectuada por personal o empresa no reconocida por DEVILLE o realizado con piezas de recambio no originales o no aceptadas por el fabricante.

Estas condiciones complementan y precisan las condiciones generales de las garantias anteriores y tienen preeminencia sobre aquellas, refiérase al folleto adjunto « Condiciones particulares de venta DEVILLE-Garantia ».

Pulire la stufa con una spazzola e con l’aspiratore.

CONDIÇOÈS PARTICULARES DE GARANTIA

Asa de la puerta Mando de reglaje de entrada de aire Puerta equipada con cristal vitrocerámica Selector de velocidad del aire soplado * Tapaventilador * Soplado de aire * Cenicero Placa de hogar de hierro fundido Atizador Rasqueta Pestillo de cierre ajustable Banda de hierro fundido

Contiuidad del conducto (sin junta al pasar el piso) Conducto de conexión Tapón de deshollinado estanco

Tramo aislado 80° (no habitable) 50° max (zone habitable) Remate isolado Tampão de limpeza estanque Gasdicht roetvangerluik

Conducto independiente, bien deshollinado, liso, sin fisuras Zona en materiales incombustibles Conducto de empalme Pantalla de techo Protezione soffito Orificios de ventilación Conducto de conexión Cuerpo del aparato en tope contra la pared de adose Pantalla de techo Orificios de ventilación Pantalla de pared Resguardo de tapa-tubo -fixo) Cuerpo del aparato en tope contra la chimenea Puerta de deshollinado Porta de limpeza Roetvangerluik Canna fumaria Ecran de cachetuyau (fixe) Conducto de chemenea Conducto de conexión 330

Precortes que hay que sacar

Resguardo de tecto Resguardo de tapa-tubo Rookgaskanaalm antel Recortes a retirar Plafondplaat Pantalla de campana Protezione cappa Recorte a retirar Pantalla de pared Precortes que hay que sacar

Conjunto pantalla de pared + pantalla de techo centro en el eje del aparato Eje del aparato (centrado en el eje del conducto de chimenea) Fijación de la pantalla de tapatubo en la pantalla de campana Vista segundo F Resguardo de parede (fixado à parede) Parede da conduta de chaminé Vista según F Pantalla de pared (fijada a la pared) Pared del conducto de chimenea Pantalla de tubo introducida en el conducto e inmovilizada el aparato y la pared Resguardo de tubo enfiado na conduta e imobilizado entre o aparelho e a parede Techo 4 orificios diam. 6 tapatubo inferior que sirven para la inmovilización del tapatubo superior Orificios existentes que sirven para la immovilización del conjunto de tapatubo en la campana Tapatubo superior Soffitto Ecran de cachetuyau (fixe)

Orificios de ventlación Recortes a retirar Mando medio abierto Régimen intermedio

Cajón fijo bajo el hogar Amarillo y verde Giallo e verde Lado cable de alimentación

Castanho Amarillo Negro Blanco Amarillo y verde Interruptor del ventilador « dos velocidades » Selector AUTO/MANU Ventilador Termostato Fase Torna de tierra (no olvidar la connexion tierra) Neutro
