Tipo de produto	Lava-louças embutível
Marca	HAIER
Modelo	DW12-EFET
Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Capacidade	12 talheres padrão (EN 50242)
Pressão da água	0.03 - 0.6 MPa
Tensão de alimentação	220-240 V ~ 50 Hz
Corrente máxima	10 A
Potência total absorvida	1950 W
Programas de lavagem	Intensivo, Normal, Leve, Copos, Rápido, Enxágue, Molho
Sistema anti-inundação	Aquastop com válvula elétrica e caixa de proteção
Amaciador de água	Ajustável conforme a dureza da água (de 0 a >50 °fH)
Depósito de sal	Reservatório de 2 kg com indicador de nível
Depósito de líquido de enxágue	Ajustável em 6 posições
Depósito de detergente	Com compartimentos para lavagem principal e pré-lavagem
Brasos aspersores	Superior e inferior, removíveis para limpeza
Filtros	Microfiltro e conjunto filtrante removíveis
Cestos	Cesto superior ajustável em altura, cesto inferior, cesto para talheres dobrável
Segurança crianças	Trava de porta, não recomendado para crianças sem supervisão
Materiais	Aço inoxidável (cuba), plástico (painéis)
Peças de reposição	Peças originais disponíveis através do serviço pós-venda autorizado
Reparabilidade	Reparos apenas por pessoal qualificado

Perguntas frequentes - DW12-EFET HAIER

Como instalar a lava-louças HAIER DW12-EFET ?

Instale o aparelho contra a parede, ajuste os pés para nivelá-lo (inclinação < 2°), conecte a mangueira de entrada de água fria a uma torneira 3/4 gás com filtro, e ligue a mangueira de drenagem a um escoamento de 4 cm de diâmetro a uma altura de 40 a 100 cm. A ligação elétrica deve ser feita em uma tomada com aterramento. Siga os esquemas do manual.

Como encher o depósito de sal ?

Remova o cesto inferior, desenrosque a tampa do depósito de sal. Para o primeiro uso, encha primeiro com água. Despeje cerca de 2 kg de sal especial para lava-louças usando o funil fornecido. Reaperte cuidadosamente. Encha apenas quando o indicador de nível piscar, de preferência pouco antes de um ciclo para evitar ferrugem.

Como ajustar a quantidade de sal conforme a dureza da água ?

Desenrosque a tampa, gire a arruela interna no sentido anti-horário de '-' para '+' conforme a dureza. Consulte a tabela do manual: para 0-10 °fH, posição '0' (sem sal); 10-25 °fH, '-'; 25-50 °fH, 'MED'; >50 °fH, '+'. O consumo varia de 0 a 60 g/ciclo.

Qual detergente usar e como encher o depósito ?

Use exclusivamente um detergente especial para lava-louças. Abra a tampa pressionando o botão. Despeje o detergente para a lavagem principal no compartimento principal (5) e eventualmente para a pré-lavagem no compartimento (6). Feche até ouvir um clique. Limpe as bordas para um fechamento fácil. Não coloque pastilhas no cesto de talheres.

O que fazer se a lava-louças não ligar ?

Verifique se o aparelho está ligado, se o fusível da casa não queimou, se a porta está bem fechada, se a torneira de água está aberta e se o filtro da mangueira de entrada não está entupido. Certifique-se de que o programa está selecionado e que a tecla Ligar/Desligar foi pressionada. Se a luz 'Fim' acender, aguarde 5 segundos.

Como interpretar os bipes sonoros de erro ?

Se ouvir um bipe de 2 segundos seguido de 2 segundos de silêncio (repetido), isso indica um problema de entrada de água: verifique a torneira, a mangueira de alimentação (não dobrada, não obstruída) e a pressão. Um bipe de 3 segundos seguido de 3 segundos de silêncio indica um problema de drenagem: verifique se a mangueira de drenagem não está dobrada ou obstruída, e se está colocada na altura correta. Um bipe de 6 segundos seguido de 6 segundos de silêncio indica uma drenagem muito baixa.

Por que minha louça está mal lavada ou manchada ?

Causas possíveis: louça mal arrumada (jatos não alcançam), cesto muito cheio, louça se tocando, dose de detergente insuficiente, programa muito fraco, filtro obstruído, braços aspersores bloqueados ou bicos entupidos. Limpe os filtros e os braços, verifique a dosagem e o programa.

Como manter e limpar a lava-louças ?

Após cada lavagem, deixe a porta entreaberta para evitar mofo. Limpe regularmente as vedações com uma esponja. Os filtros (microfiltro e conjunto filtrante) devem ser removidos e limpos sob água corrente após cada ciclo, se necessário. Os braços aspersores são desmontáveis: levante o braço inferior e desenrosque o superior para enxaguá-los. Use vinagre branco ou um produto específico para descalcificar.

Como mover ou guardar a lava-louças em caso de ausência prolongada ?

Para mover o aparelho, mantenha-o na posição vertical. Em caso de ausência prolongada, execute um ciclo vazio, desconecte, feche a torneira de água e deixe a porta ligeiramente entreaberta. Isso preserva as vedações e evita maus odores.

Onde encontrar peças de reposição e como obter reparo ?

Use exclusivamente peças originais. Dirija-se a um serviço pós-venda autorizado pelo fabricante. Para reparo, entre em contato com o serviço mais próximo indicando o tipo de avaria, o modelo (DW12-EFET) e o número de série (S/N) localizado na placa de identificação dentro da porta.

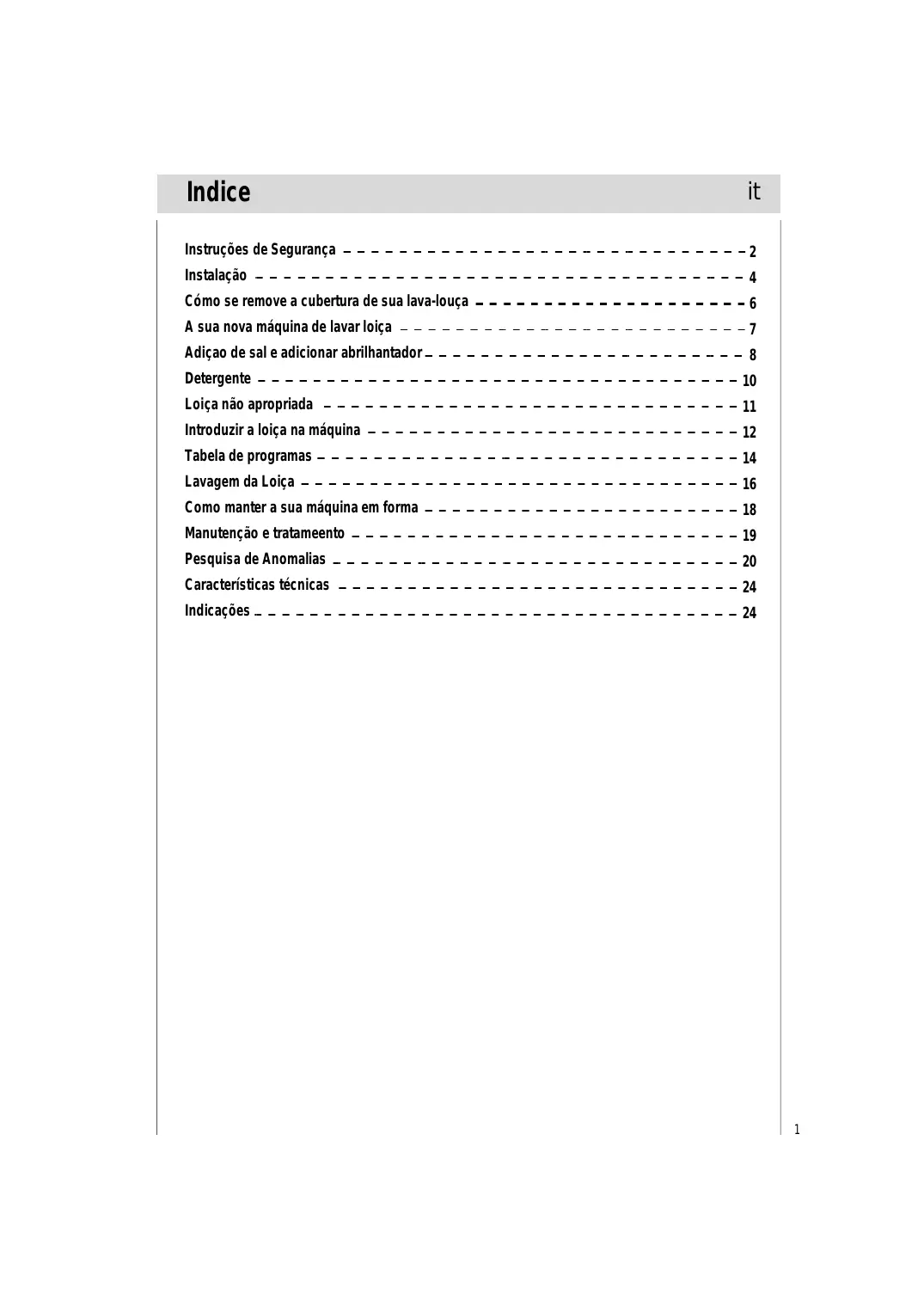

MANUAL DE UTILIZADOR DW12-EFET HAIER

Instruções de Segurança 2

Instalação 4

Como se remove a cobertura de sua lava-louça 6

A sua nova máquina de lavar louça 7

Adição de sal e adicionar abrilhantador 8

Detergente 10

Louça não apropriada 11

Introduzir a louça na máquina 12

Tabela de programas 14

Lavagem da Louça 16

Como manter a sua máquina em forma 18

Manutenção e tratamento 19

Pesquisa de Anomalias 20

24

Indicações 24

Instruções de Segurança

No ato da entrega

• Verifique imediatamente se a embalagem e a máquina de lavar louça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte com o seu fornecedor.
• Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.

Na instalação

• Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
• Durante a instalação, a máquina deve estar desligada da rede elétrica.
• Certifique-se de que o sistema de proteção de terra da instalação elétrica da sua casa foi efetuado de acordo com as normas em vigor.
• As condições da ligação elétrica têm que coincidir com as indicações da chapa de características.
• Para a ligação, nunca utilize cabos de extensão.
• As máquinas de embutir ou de integrar devem ser instaladas sob um tampo de bancada correto e aparafusadas aos armários, para garantir maior estabilidade. Depois de instalada a máquina, a respetiva ficha deve ser de fácil acesso. Em alguns modelos:

A caixa de plástico na ligação da água dispõe de uma válvula eletrolítica e na mangueira de admissão encontram-se os cabos de ligação. Não corte a mangueira e não mergulhe a caixa de plástico em água.

• Durante a instalação, o cabo de alimentação não deve ser dobrado ou achatado de forma excessiva ou perigosa.

No funcionamento diário

• A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
• Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; é muito perigoso deixá-lo exposto à chuva e aos agentes atmosféricos.
• Não se sentar ou apoiar na porta aberta. A máquina pode tombar.
• A água existente dentro da máquina não é água potável.
• Não colocar produtos solventes dentro da máquina. Perigo de explosão.
• Durante o programa de lavagem, abrir a porta apenas com muito cuidado. Existe o perigo de a água saltar para fora da máquina.
• Não toque na resistência durante ou antes de um ciclo de lavagem.
• Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação.
• Regras fundamentais relativas à utilização do aparelho:
• Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados.
• Não é aconselhável a utilização de extensões e tomadas múltiplas.
• Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede elétrica.

FAMÍLIAS com crianças

• O aparelho não se destina a ser utilizado por crianças sem supervisão ou por pessoas com capacidades reduzidas.
• As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças e mantenha-as afastadas da máquina de lavar loiça quando esta estiver aberta.

Em caso de anomalia

• Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência.
• Apenas o pessoal técnico especializado está autorizado a efectuar reparações.
• Se o cabo de ligação eléctrica estiver danificado, deve ser substituído pelo fabricante ou por pessoal qualificado, para evitar perigo eléctrico.
• Para garantir a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos:
• contacte apenas os Centros de Assistência autorizados pelo fabricante.
• utilize sempre peças sobresselentes originais

Para a reciclagem

• Os aparelhos sem mais uso devem ser tornados inutilizáveis, cortando o cabo de alimentação e rompendo o sistema de bloqueio da porta. Leve a máquina para um centro de reciclagem autorizado.

Voltagem perigosa

Aviso:

As crianças podem ficar presas no aparelho (perigo de asfixia) ou provocar outras situações inconvenientes.

Por esta razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o ferrolho da porta de forma a que ela não se possa fechar.

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com mangueiras de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para fazer uma instalação adequada.

Nivelar o aparelho

Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2°. Um aparelho nivelado ajuda a garantir um desempenho adequado.

Ligação da água fria

Ligue a mangueira de abastecimento de água fria a um conector roscado (gás) de 3/4 e certifique-se de que o aperta devidamente (ver a fig. A).

Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que ela sai limpa e sem impurezas. Se não tomar esta precaução, corre o risco de a mangueira de entrada da água ficar obstruída e de danificar o aparelho.

Atenção:

O novo tubo da água deve ser colocado na fonte da água. Não pode usar o velho tubo da água.

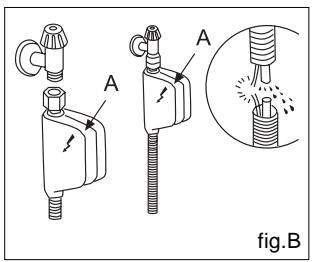

Proteção anti-inundação

A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com a mangueira de abastecimento ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes eletrónicos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correto do sistema anti-inundação, a caixa "A" da mangueira de abastecimento deve ser ligada à torneira da água conforme indicado na fig. B. Nenhum outro tipo de ligação é aceitável. A mangueira de abastecimento de água não deve, em nenhuma circunstância, ser cortada, dado que contém partes eletrónicas ativas. Se o comprimento da mangueira não permitir uma ligação adequada, substitua-a por uma suficientemente comprida. Esta mangueira está disponível mediante pedido endereçado aos distribuidores e centros de assistência especializados.

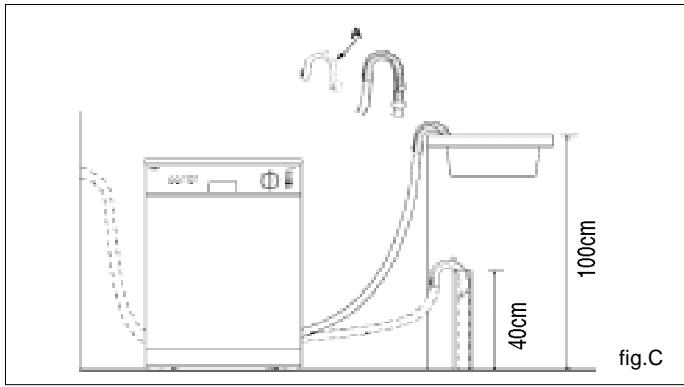

Ligação da mangueira de descarga

Insira a mangueira de descarga num tubo de descarga com um diâmetro mínimo de 4 cm ou deixe-a orientada para a banca, evitando dobrá-la ou torcê-la. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig. C). A extremidade livre da mangueira deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser mergulhada em água.

Atenção:

O suporte de plástico especial da mangueira deve ser solidamente fixo à parede para evitar que a mangueira de descarga se desloque e que a água transborde para fora do tubo de descarga.

Ligação elétrica

Depois de se certificar de que os valores relativos à voltagem e à frequência da corrente da casa correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema elétrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada elétrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei).

Se a tomada elétrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras.

Advertência:

Se o aparelho se instalar como uma unidade embutida, a ficha elétrica deve ser realizada com dificuldade para garantir a reparação segura no futuro.

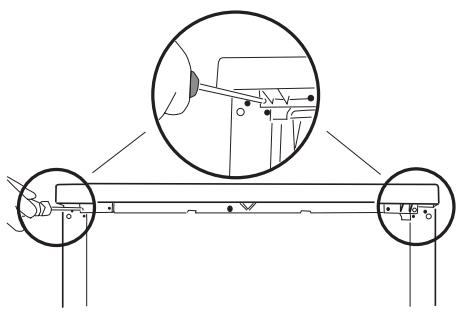

Como se remove a cobertura de sua lava-louça

A máquina de lavar louça pode ser colocada de forma embutida. Faça conforme as figuras seguintes:

A

B

C

D

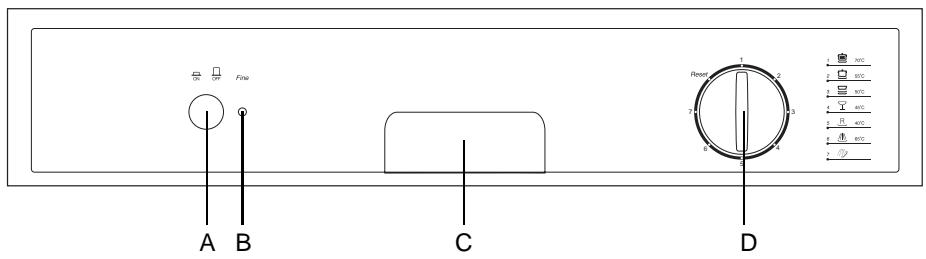

Vista detalhada (painel de controlo)

A Botão ON-OFF

C Puxador da porta

B Indicador "END"

D Selector do ciclo

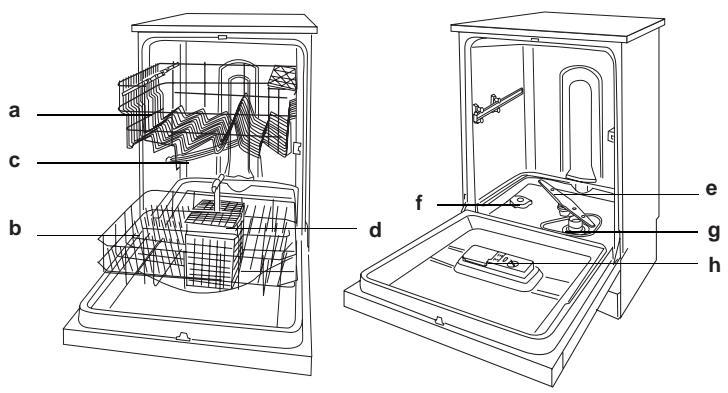

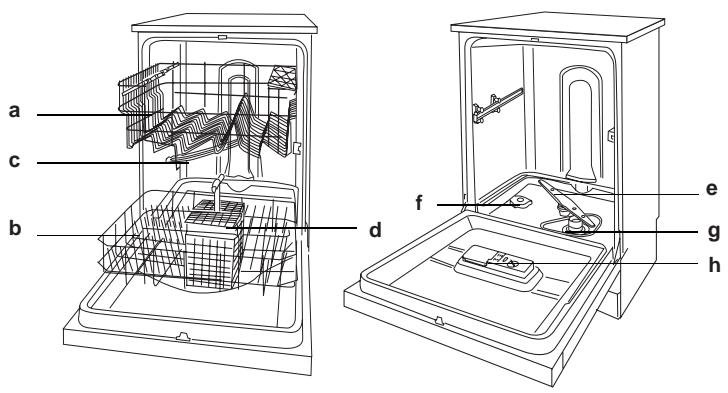

Vista detalhada (interior)

a Cesto superior

e Braço aspersor inferior

b Cesto inferior

f Tampa do compartimento do sal

c Braço aspersor superior

g Filtro de lavagem

d Cesto de utensílios de prata

h Compartimento do detergente do abrilhantador

Sal

O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar-se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um amaciador especial que utiliza um sal especialmente concebido para eliminar o calcário e os minerais da água.

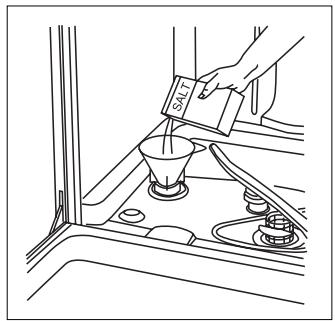

Deitar o sal no amaciador

Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser enchido da seguinte forma:

• Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal;
• Se estiver a encher o compartimento pela primeira vez, encha-o com água;
• Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
• Coloque cuidadosamente a tampa no lugar.

Encha o compartimento do sal quando o indicador de "pouco sal" (localizado no painel de controlo) se acender.

Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.

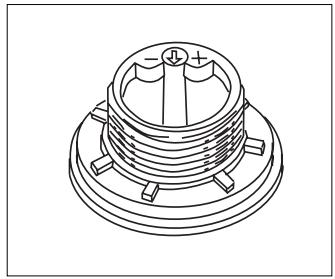

Ajustar o consumo de sal

A máquina de lavar loiça foi concebida para permitir o ajuste do consumo de sal de acordo com o grau de dureza da água. Tal visa orientar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.

Para ajustar o consumo de sal, proceda da seguinte forma:

Desenrosque a tampa do compartimento do sal. - O compartimento possui um anel com uma seta (ver a figura ao lado). - Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da definição "-" para o sinal "+", consoante o grau de dureza da água.

É recomendável que os ajustes sejam feitos de acordo com a lista seguinte:

Dureza da água
Nivel	°fH	°dH	mmol/l	Posicao selector	Consumo sal (gramas/ciclo)	Autonomia (ciclos/2kg)
1	0 ÷ 10	0 ÷ 17	0 ÷ 1,7	/	0	/
2	10 ÷ 25	18 ÷ 44	1,8 ÷ 4,4	"-"	20	60
3	25 ÷ 50	45 ÷ 89	4,5 ÷ 8,9	MED	40	40
4	>50	>89	>8,9	"+"	60	25

Abrilhantador

Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deve ser novamente enchido ao fim de cada 80 ciclos de lavagem.

Deitar o abrilhantador

Para abrir o compartimento, rode a tampa "1" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher o compartimento em demasia. A quantidade de abrilhantador utilizada para cada ciclo pode ser regulada rodando o doseador "2", localizado sob a tampa "1", com uma chave de fendas. Existem 6 definições; a definição normal de dosagem é 3.

Importante

Uma dosagem adequada do abrilhantador melhora o processo de secagem. Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.

Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

Detergente

Detergente

Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta.

Deitar o detergente

• Para abrir a tampa "3" do compartimento, prima o botão "4".
• Deite o detergente relativo ao ciclo de lavagem no compartimento "5".
• Deite o detergente relativo ao ciclo de pré-lavagem no compartimento "6".
• Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Aviso:

Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.

Não lavar na máquina as seguintes peças de loiça:

Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspeto; também as colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades ou loiça irrecuperável. Estas decorações não são resistentes à lavagem na máquina.

Também não apropriadas são peças de arte sensíveis à água quente, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as decorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Também não apropriados são materiais absorventes, como esponjas e panos.

Recomendação:

De futuro, compre apenas loiça própria para ser lavada na máquina.

Nota

Peças de loiça, sujas com cinza, cera, lubrificantes ou tinta, não devem ser lavadas na máquina.

Danos nos vidros e na loiça

Causas:

• Tipo e processo de fabrico do vidro.
• Composição química do detergente.
• Temperatura da água e duração do programa de lavagem.

Recomendações:

• Utilizar recipientes de vidro e porcelanas recomendadas pelo fabricante como próprias para lavar na máquina de loiça.
• Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.
• Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
• Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados pouco tempo (antes de terminado o programa).

Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento.

Se tiver utilizado tachos e panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para fazer a introdução da loiça na máquina.

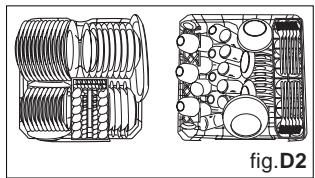

Como utilizar o cesto inferior

Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.

É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloquear a rotação do braço aspersor superior.

• Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig. D).
• Os tachos fundos devem ficar inclinados para permitir que a água escorra.

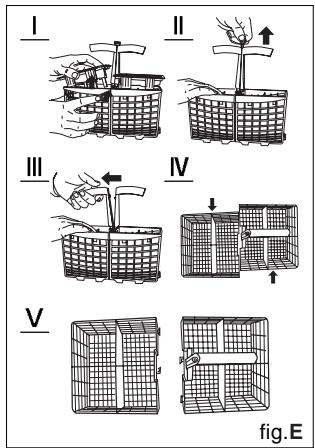

• O cesto dos talheres pode ser duplicado (ver a fig. E) de forma a que apenas uma coisa possa ser realizada quando o número de talheres for reduzido. Isto permite criar espaço para tachos e panelas adicionais. Este cesto também pode ser colocado no cesto superior.
• Os talheres devem ser colocados no respectivo cesto com os cabos para baixo; se o cesto possuir cestos laterais, as colheres devem ser colocadas individualmente nas respectivas ranhuras. Utensílios particularmente compridos devem ser colocados na posição horizontal, na parte frontal do cesto superior.

Carga para 12 talheres standard (EN 50242)

Atenção: facas e outras peças pontiagudas devem ser colocadas para baixo ou numa posição horizontal.

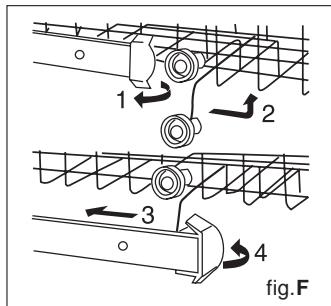

Como utilizar o cesto superior

O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).

• Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jato de água.
• Pode ajustar a altura da estante alta com os parafusos nos dois lados. (ver a fig. F)

Depois de ajustar a posição do cesto superior para um nível mais alto, você deixará maior espaço para o cesto baixo, com o fim de pôr lá os tachos mais compridos, pratos, etc.

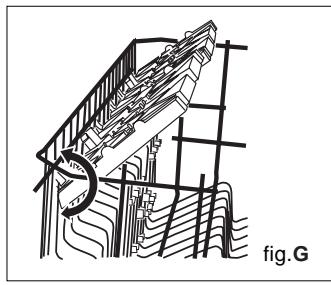

A prateleira basculante

Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.

Copos, chávenas e algumas taças podem ser arrumadas na prateleira basculante. A prateleira basculante pode ser levantada ou baixada, em função das necessidades. (ver a fig. G)

Tabela de programas

Programas de lavagem	Tipo de loça por ex. Porcelana, tachos, talheres, copos,etc.	Tipe de restos de alimentos P.ex.de	Quantidade de restos	Estado dos restos	Descrição do Ciclo
Intensivo	Não delicada	Sopas, souflés molhos, batatas, massas, arroz, ovos, assados	Muita	Muito agarrados	Pre-lavagem com água quente. Lavagem prolongada a 70°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Lavagem Normal					Pre-lavagem com água quente. Lavagem prolongada a 55°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Lavagem ligira (EN50242)	Misturada	Sopas, batatas, massas,arroz, ovos, assados	Pouca	Pouco agarrados	Pre-lavagem com água quente. Lavagem prolongada a 50°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Misturada		Café, bolos, leite, salsichas, bebidas frias, saladas	Muito pouca	Pouco agarrados	Lavagem a 45°C. Enxaguamento com água fria. Enxaguamento com água quente. Secagem.
Ravagem<rázida					Lavagem breve a 40°C. Enxaguamento a frio.
Lavagem de Vidros		Louça que apenas precisa de ser enxaguada e seca.			Enxaguamento com água quente a 65°C. Secagem.
Molho		Ducha, quando a loça feme que ficar na姒ina durante vários dias.			Breve lavagem a frio para fazer a secagem dos resíduos na loça.
Detergente		Abrilhantador			Duração em min
Prélavagem	Lavagem prolongada
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	● (*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) Ciclo de teste conforme EN50242 com regulador de abrilhantador ao nível: 5

Seleção do programa

Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na tabela o programa adequado à lavagem pretendida.

Na parte inferior da tabela encontrará os dados sobre a evolução do programa e os respectivos dados. Um exemplo:

Louça de vários tipos, com muitos restos de comida bem agarrados, pode ser lavada com o programa "Lavagem Normal".

Conselho para poupar energia

Em caso de pouca louça, é muitas vezes suficiente o programa mais fraco.

Dados dos Programas

Os dados apresentados sobre os programas referem-se a condições normais. Devido a

diferenças apresentadas da loiça, temperatura de entrada de água, pressão da água, temperatura ambiente, tolerâncias na tensão da rede e tolerâncias condicionadas pelas máquinas (por ex. temperatura, quantidade de água)

Comece a Aplicação

Começando um ciclo de lavagem...

• Tenha certeza que a tomada para a aplicação é inserida na tomada de parede.
• Tenha certeza que o abastecimento de água é virado para pressão cheia.
• Carregue a lavadora de louça.
• Adicione o detergente.
• Aperte o botão ON-OFF, e a luz de "Fim" acenderá.
• Vire a maçaneta localizada à direita do painel de controle até o número ou símbolo do ciclo fixar estar alinhado com a marca de referência (veja a tabela intitulada, avaliação de programa). Se a maçaneta alinhar justamente com a marca de referência que você quer escolher, você tem que virar a maçaneta para "Reset". Então volte para o primeiro passo.
• Cinco segundos depois, a luz de "Fim" acenderá, e o ciclo de lavagem começará.

Ao término do ciclo de lavagem...

Quando a cigarra constantemente buzinar seis vezes, a luz de "End" se apagará e o ciclo terminou. Desligue a aplicação usando o botão ON-OFF, feche o abastecimento de água e abra a porta da lava-louças. Espere alguns minutos antes de descarregar a lava-louças para evitar manipular os pratos e utensílios quando eles ainda estiverem quentes e mais suscetíveis à quebra. Eles também não são muito duráveis.

Cancela ou corrige o programa de ciclo de lavagem...

Um ciclo que está em andamento só pode ser modificado se tiver corrido pouco tempo. Caso contrário, o detergente já pode ter sido usado, e a aplicação já pode ter escoado a água de lavagem. Se este for o caso, o dispensador de detergente deve ser reabastecido (veja o parágrafo intitulado "Carregando o Detergente").

Gire o botão até "Reset", escolha o programa que você preferir.

Aviso:

Não coloque as pastilhas na cuba ou no cesto dos talheres. Pois, se o fizer, a lavagem não será feita corretamente. As pastilhas devem ser colocadas no local do detergente.

Como manter a máquina em forma

Após cada lavagem

Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a umidade e os odores não fiquem retidos no interior do aparelho.

Retirar a ficha

Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.

Solventes ou produtos de limpeza abrasivos

Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano e água morna e sabão.

Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou, então, um produto de limpeza específico para máquinas de lavar loiça.

Deslocar o aparelho

Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.

Tampões

Um dos fatores que originam a formação de odores na máquina é a acumulação de resíduos nos tampões. Uma limpeza periódica com uma esponja impedirá que tal aconteça.

Por causa do perigo de tropeçar, a porta não pode estar aberta.

Quando for de férias

Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, em seguida, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade dos tampões e a evitar a formação de odores no interior do aparelho.

O controlo e a manutenção regular da sua máquina pode fazer o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, de tempos a tempos, deve dar um pouco de atenção à sua máquina.

Estado geral da máquina

• Verificar se existem depósitos de gordura e de calcário no interior da máquina. Se esses depósitos existirem, então:
• Lavar bem a máquina com detergente.

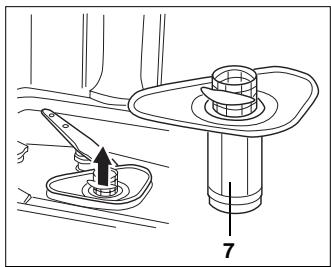

Filtros

Os filtros "7,8" mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem simplesmente entupir os filtros.

• Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los.

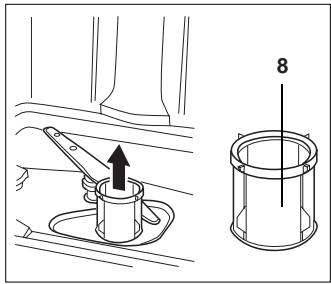

• Soltando o filtro grosso "7", poderá retirar o grupo de filtros "8". Remover então os restos de comida e lavar os filtros sob água corrente.
• Recolocar o grupo de filtros "8" e recolocar o filtro grosso "7".

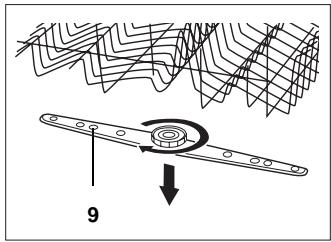

Braço aspersor

Calcário e sujidades da água de lavagem podem bloquear os injectores e os apoios dos braços aspersores "9" e "10".

• Verificar se os injectores dos braços aspersores estão obstruídos com restos de comida.

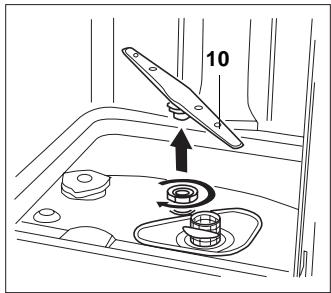

• Se necessário, desmontar o braço inferior "10" puxando-o para cima. Desapertar o braço superior "9".
• Lavar os braços aspersores sob água corrente.
• Voltar a encaixar e aparafusar os braços aspersores.

Pesquisa de Anomalias

Eliminação de pequenas anomalias

Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.

Anomalias...

...ao ligar a máquina

A máquina não funciona

• Os fusíveis domésticos não estão em condições. A ficha da máquina não está ligada à tomada.
• A porta da máquina não está corretamente fechada.
• A tecla do programa não está premida. A torneira da água não está aberta.
• Filtro entupido na mangueira de entrada de água.
• O filtro encontra-se na ligação do sistema de Aquastop ou na mangueira de admissão de água.

Importante

As reparações só devem ser efectuadas por um técnico especializado. As reparações indevidas podem acarretar danos e perigos consideráveis para o uso.

...na máquina

• a torneira da água está aberta e se a mangueira está devidamente colocada;
• tem água em casa e se esta possui uma pressão suficiente; a mangueira de abastecimento de água está torcida ou dobrada;
• o filtro da mangueira de abastecimento de água está obstruído.
• a mangueira de descarga se colocado na posição inferior.

Se efectuados os controlos e a máquina de lavar loiça continua a indicar a anomalia no display: carregue na tecla Off, aguarde algumas horas e carregue na tecla On. Se, a máquina de lavar loiça não funciona e/ou o problema persistir, contacte o centro de assistência autorizado mais próximo e forneça as informações seguintes:

• o tipo de anomalia;
• o número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de características localizada no interior da porta.

o braço inferior de aspersão gira com dificuldade

a tampa do reservatório do detergente não

• Demasiado detergente no reservatório.
• Mecanismo bloqueado por restos de detergente.

as lâmpadas de controlo não se apagam (antes da lavagem)

• O interruptor principal ainda está ligado.

Restos de detergente colados no reservatório, após a lavagem

• O reservatório está húmido quando da adição de detergente. Só adicione detergente com o reservatório seco.

A mangueira de esgoto está entupida ou dobrada. - A bomba de escoamento está bloqueada. - Os filtros estão entupidos. - O programa ainda não terminou. Aguarde que o programa termine.

...na lavagem

Formação involuntária de espuma

• Detergente de lavagem manual no reservatório de abrilhantador.
• Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o ciclo de lavagem seguinte.

Aquina para durante a lavagem

• Não há alimentação de energia.
• Não há alimentação de água.

Ruído de pancada durante a lavagem

• O braço aspersor está a bater numa peça de loiça.

Loça a bater durante a lavagem

• Peças de loiça incorretamente arrumadas.

• Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não é necessária qualquer ajuda.

...na loiça

Ficam restos de comida na loiça

• Loça mal arrumada, os jatos de água não atingem a superfície da loiça
• O cesto está sobrecarregado.
• As peças de loiça estão muito juntas. Foi adicionado pouco detergente.
• Foi selecionado um programa fraco. Impedido o girar do braço aspersor, porque se encontra uma peça de loiça na sua trajetória.
• Os orifícios do braço aspersor estão entupidos com restos de comida.
• Os filtros estão entupidos.
• Os filtros não estão bem colocados.
• Bomba de escoamento bloqueada.

Descoloração em peças de plástico

Foi adicionado pouco detergente. - O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.

A loiça fica com manchas brancas, copos com aspecto leitoso

• Adicionado pouco detergente.
• Regulada pouca quantidade de abrilhantador.
• Apesar da elevada dureza da água, não foi adicionado sal especial.
• Sistema de amaciamento da água regulado para um grau demasiado baixo.
• A tampa do reservatório de sal não está bem fechada.
• Foi utilizado detergente sem fosfato. Para comparação, experimentar um detergente com fosfato.

A loiça não fica seca

• Selecionado um programa sem secagem. Regulada pouca quantidade de abrilhantador.
• Loiça retirada demasiado cedo da máquina.

Os copos têm um aspecto baço.

• Regulada pouca quantidade de abrilhantador.

Chá ou restos de batom não totalmente removidos.

• O detergente tem baixo efeito de branqueamento.
• Selecionada uma temperatura muito baixa.

Vestígios de ferrugem nos talheres.

• Talheres não suficientemente inoxidáveis.
• Demasiado teor de sal na água de lavagem.
• Tampa do reservatório de sal mal fechada.
• Verteu demasiado sal durante o enchimento do reservatório.

Não se consegue eliminar os depósitos na loiça.

• Adicionado detergente inadequado.
• Os copos não são próprios para lavar na máquina.

Copos e talheres com estrias, copos com aspecto metálico

• Regulada uma quantidade de abrilhantador demasiado elevada.

Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Capacidade para	12 talheres standard
Pressão da água da rede	0.03-0.6MPa
Voltagem	220-240V~ 50Hz
Intensita maxima daurrente	10A
Consumo total de energia	1950W

Indicações

Indicações sobre reciclagem

Os aparelhos velhos não são lixo sem qualquer valor. Através de uma reciclagem compatível com o meio ambiente, é possível recuperar matérias-primas valiosas.

No caso de aparelhos fora de serviço, retire a ficha da tomada e deite fora o cabo, juntamente com a ficha.

Destrua o fecho da porta, evitando, assim, que crianças a brincar possam ficar bloqueadas dentro do aparelho e corram perigo de vida.

O seu novo aparelho esteve protegido pela embalagem durante o transporte.

Todos os materiais utilizados são reutilizáveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.

Não permita que as crianças brinquem com os componentes da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes.

Junto de um Agente Especializado ou dos Serviços Municipalizados da sua zona, informe-se sobre as várias possibilidades de reciclagem.

Generalidades

• Máquinas de embutir e integrar, que, posteriormente, sejam instaladas como máquinas independentes, devem ser fixadas de modo que não possam tombar, por ex. fixação à parede por meio de parafusos ou embutidas sob um tampo corrido, aparafusado com os armários adjacentes.

Indicações sobre testes comparativos conforme EN 50242

Arrumação segundo determinação da norma

Exemplo de arrumação: Ver fig.1, 2, 3 e 4

Capacidade: 12 talheres

Programa comparativo: Lavagem ligeira

Regulação de abrilhantador: 5

Detergente: 25 g + 5 g

No caso de cesto superior ajustável em altura, ele deve ser colocado na posição superior.

Se o tipo de loiça e de talheres diferir dos testes comparativos conforme EN 50242, contactar o fabricante antes da execução dos testes.

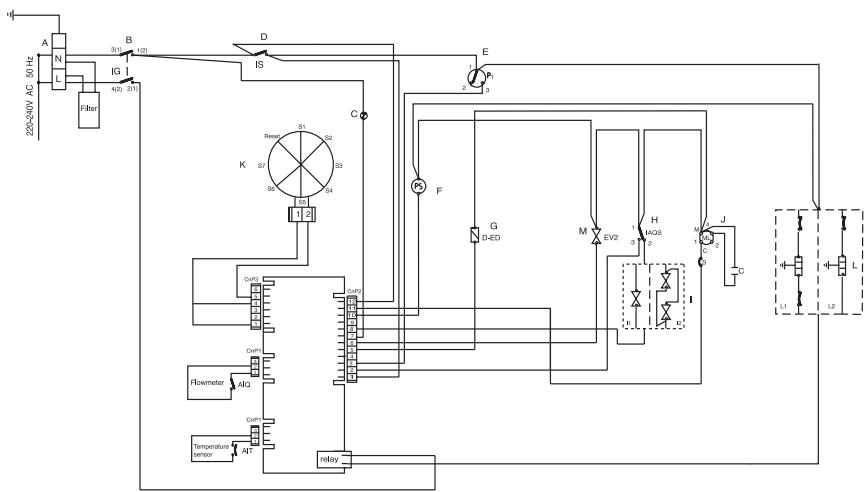

A. Caixa de cabos B. Interruptor de eletricidade C. Indicador de eletricidade D. Interruptor da porta E. Interruptor de nível de água F. Motor bomba de descarga G. Compartimento do detergente e do abrilhantador H. Interruptor de transbordamento

I1. Válvula de entrada de água I2. Válvula de entrada de água (Aquastop) J. Motor bomba de lavagem K. Interruptor de programa L1. Calefator escondido L2. Calefator aberto M. Interruptor de suavizador

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha seletiva para a reciclagem de equipamento elétrico e eletrónico. Ao garantir uma eliminação adequada deste produto, estará a ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha seletiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Índice

Conselhos de segurança 2

Instalação 4

Utilize sempre sal especial para lava-louças.

No final da lavagem termina...

Instruções de Segurança 2

Instalação 4

Como se remove a cobertura de sua lava-louças 6

A sua nova máquina de lavar louça 7

Adição de sal e adicionar abrilhantador 8

Detergente 10

Louça não apropriada

Introduzir a louça na máquina 12

Tabela de programas 14

Lavagem da Louça 16

Como manter a sua máquina em forma 18

Manutenção e tratamento 19

Pesquisa de Anomalias 20

24

Indicações 24

Instruções de Segurança

pt

No ato da entrega

• Verifique imediatamente, se a embalagem e a máquina de lavar louça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte com o seu fornecedor.
• Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.

Na instalação

• Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
• Durante a instalação, a máquina deve estar desligada da rede elétrica.
• Certifique-se de que o sistema de proteção de terra da instalação elétrica da sua casa foi efetuado de acordo com as normas em vigor.
• As condições da ligação elétrica têm que coincidir com as indicações da chapa de características.
• Para a ligação, nunca utilize cabos de extensão.
• As máquinas de embutir ou de integrar devem ser instaladas sob um tampo de bancada correto e aparafusadas aos armários, para garantir maior estabilidade. Depois de instalada a máquina, a respetiva ficha deve ser de fácil acesso.

A caixa de plástico na ligação da água dispõe de uma válvula eletrolítica e na mangueira de admissão encontram-se os cabos de ligação. Não corte a mangueira e não mergulhe a caixa de plástico em água.

• Durante a instalação, o cabo de alimentação não deve ser dobrado ou achatado de forma excessiva ou perigosa.

No funcionamento diário

• A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
• Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá-lo exposto à chuva e aos agentes atmosféricos.
• Não se sentar ou apoiar na porta aberta. A máquina não é um assento.
• A água existente dentro do aparelho não é água potável.
• Não colocar produtos solventes dentro do aparelho. Perigo de explosão.
• Durante o programa de lavagem, abrir a porta apenas com muito cuidado. Existe o perigo de a água saltar para fora da máquina.
• Não toque na resistência durante ou antes de um ciclo de lavagem.
• Na instalação, deverá ser possível aceder facilmente à ficha de alimentação.
• Regras fundamentais relativas à utilização do aparelho:
• Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados.
• Não é aconselhável a utilização de extensões e tomadas múltiplas.
• Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede elétrica.

FAMÍLIAS com crianças

• O aparelho não se destina a ser utilizado por crianças ou por pessoas inaptas sem supervisão.
• As crianças devem ser vigiadas a fim de garantir que não brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças e mantenha estas últimas afastadas da máquina de lavar loiça quando esta estiver aberta.

Em caso de anomalia

• Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência.
• Apenas o pessoal técnico especializado está autorizado a efetuar reparações.
• Se o cabo de ligação elétrica estiver danificado, deve ser substituído pelo fabricante, ou por um serviço técnico ou pessoas qualificadas, para evitar perigo elétrico.
• Para garantir a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos:
• contacte apenas os Centros de Assistência autorizados pelo fabricante.
• utilize sempre peças sobresselentes originais

Para a reciclagem

• Os aparelhos sem mais uso devem ser feitos inutilizáveis, para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta. Levar o aparelho para um centro de reciclagem autorizado.

Voltagem perigosa

Aviso:

As crianças podem ficar presas no aparelho (perigo de asfixia) ou provocar outras situações inconvenientes.

Por esta razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de forma a que ela não se possa fechar.

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com mangueiras de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para fazer uma instalação adequada.

Nivelar o aparelho

Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2°. Um aparelho nivelado ajuda a garantir um desempenho adequado.

Ligação da água fria

Ligue a mangueira de abastecimento de água fria a um conector roscado (gás) de 3/4 e certifique-se de que o aperta devidamente (ver a fig. A).

Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que ela sai limpa e sem impurezas. Se não tomar esta precaução, corre o risco de a mangueira de entrada da água ficar obstruída e de danificar o aparelho.

Atenção:

O novo tubo da água deve ser colocado na fonte da água. Não pode usar o velho tubo da água.

Proteção anti-inundação

A máquina de lavar louça está equipada com um sistema que interrompe a entrada da água em caso de problemas com a mangueira de abastecimento ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes eletrónicos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o acoplamento correto do sistema anti-inundação, a caixa "A" da mangueira de abastecimento deve ser ligada à torneira da água conforme indicado na fig. B. Nenhum outro tipo de ligação é aceitável. A mangueira de abastecimento de água não deve, em nenhuma circunstância, ser cortada, dado que contém partes eletrónicas ativas. Se o comprimento da mangueira não permitir uma ligação adequada, substitua-a por uma suficientemente comprida. Esta mangueira está disponível mediante pedido endereçado aos distribuidores e centros de assistência especializados.

Ligação da mangueira de descarga

Insira a mangueira de descarga num tubo de descarga com um diâmetro mínimo de 4 cm ou deixe-a orientada para a banca, evitando dobrá-la ou torcê-la. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig. C). A extremidade livre da mangueira deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser mergulhada em água.

Atenção:

O suporte de plástico especial da mangueira deve ser solidamente fixo à parede para evitar que a mangueira de descarga se desloque e que a água transborde para fora do tubo de descarga.

Ligação elétrica

Depois de se certificar de que os valores relativos à voltagem e à frequência da corrente da casa correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema elétrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada elétrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei).

Se a tomada elétrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras.

Advertência:

Se o aparelho se instalar como uma construção-inferior entidade, a ficha da eletricidade deve ser realizada com dificuldade para garantir a reparação segura no futuro.

Como se remove a cobertura de sua lava-louça

pt

A máquina de lavar loiça pode ser colocada de forma embutida. Faça conforme as figuras seguintes:

A

B

C

D

E

Vista detalhada (painel de controlo)

A Botão ON-OFF

C Puxador da porta

B Indicador "END"

D Selector do ciclo

Vista detalhada (interior)

a Cesto superior

e Braço aspersor inferior

b Cesto inferior

Tampa do compartimento do sal

Braço aspersor superior

Filtro de lavagem

Cesto de utensílios de prata

Compartimento do detergente e do abrilhantador

Sal

O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar-se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um amaciador especial que utiliza um sal especialmente concebido para eliminar o calcário e os minerais da água.

Deitar o sal no amaciador

Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser enchido da seguinte forma:

• Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal;
• Se estiver a encher o compartimento pela primeira vez, encha-o com água;
• Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
• Coloque cuidadosamente a tampa no lugar.

Encha o compartimento do sal quando o indicador de "pouco sal" (localizado no painel de controlo) se acender.

Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.

Ajustar o consumo de sal

A máquina de lavar loiça foi concebida para permitir o ajuste do consumo de sal de acordo com o grau de dureza da água. Tal visa orientar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.

Para ajustar o consumo de sal, proceda da seguinte forma:

Desenrosque a tampa do compartimento do sal. - O compartimento possui um anel com uma seta (ver a figura ao lado). - Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da definição "-" para o sinal "+", consoante o grau de dureza da água.

É recomendável que os ajustes sejam feitos de acordo com a tabela seguinte:

Dureza da água
Nivel	°fH	°dH	mmol/l	Posicao selector	Consumo sal (gramas/ciclo)	Autonomia (ciclos/2kg)
1	0÷10	0÷17	0÷1,7	/	0	/
2	10÷25	18÷44	1,8÷4,4	“-”	20	60
3	25÷50	45÷89	4,5÷8,9	MED	40	40
4	>50	>89	>8,9	“+”	60	25

Abrilhantador

Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser novamente enchido ao fim de cada 80 ciclos de lavagem.

Deitar o abrilhantador

Para abrir o compartimento, rode a tampa "1" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher o compartimento em demasia. A quantidade de abrilhantador utilizada para cada ciclo pode ser regulada rodando o doseador "2", localizado sob a tampa "1", com uma chave de fendas. Existem 6 definições; a definição normal de dosagem é 3.

Importante

Uma dosagem adequada do abrilhantador melhora o processo de secagem. Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.

Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

Detergente

Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta.

Deitar o detergente

• Para abrir a tampa "3" do compartimento, prima o botão "4".
• Deite o detergente relativo ao ciclo de lavagem no compartimento "5".
• Deite o detergente relativo ao ciclo de pré-lavagem no compartimento "6".
• Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Aviso:

Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.

Não lavar na máquina as seguintes peças de loiça:

Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspeto; também as colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades ou loiça irreparável. Estas decorações não são resistentes à lavagem na máquina.

Também não são apropriadas peças de arte sensíveis à água quente, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as decorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Também não são apropriados materiais absorventes, como esponjas e panos.

Recomendação:

De futuro, compre apenas loiça apropriada para ser lavada na máquina.

Nota

Peças de loiça, sujas com cinza, cera, lubrificantes ou tinta, não devem ser lavadas na máquina.

Danos nos vidros e na loiça

Causas:

• Tipo e processo de fabrico do vidro.
• Composição química do detergente.
• Temperatura da água e duração do programa de lavagem.

Recomendações:

• Utilizar recipientes de vidro e porcelanas recomendados pelo fabricante como próprios para lavar na máquina de loiça.
• Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.
• Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
• Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados pouco tempo antes de terminado o programa.

Introduzir a loiça na máquina

Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento.

Se tiver utilizado tachos e panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para fazer a introdução da loiça na máquina.

Como utilizar o cesto inferior

Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.

É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloquear a rotação do braço aspersor superior.

• Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig. D).
• Os tachos fundos devem ficar inclinados para permitir que a água escorra.
• O cesto dos talheres pode ser duplicado (ver a fig. E) de forma a que apenas uma coisa possa ser realizada quando o número de talheres for reduzido. Isto permite criar espaço para tachos e panelas adicionais. Este cesto também pode ser colocado no cesto superior.
• Os talheres devem ser colocados no respectivo cesto com os cabos para baixo; se o cesto possuir cestos laterais, as colheres devem ser colocadas individualmente nas respectivas ranhuras. Utensílios particularmente compridos devem ser colocados na posição horizontal, na parte frontal do cesto superior.

Carga para 12 talheres standard (EN 50242)

Atenção: facas e outras peças com pontas afiadas devem ser colocadas para baixo ou num local horizontal.

Como utilizar o cesto superior

O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).

• Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jacto de água.
• Pode ajustar a altura da estante alta com os parafusos nos dois lados. (ver a fig. F)

Depois de ajustar a posição do cesto superior para um nível mais alto, você deixará maior espaço para o cesto baixo com o fim de pôr lá os tachos mais compridos, pratos, etc.

A prateleira basculante

Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.

Copos, chávenas e algumas taças podem ser arrumadas na prateleira basculante. A prateleira basculante pode ser levantada ou baixada, em função das necessidades. (ver a fig. G)

Tabela de programas

pt

Programas de lavagem	Tipo de loça por ex. Porcelana, tachos, talheres, copos,etc.	Tipe de restos de alimentos P.ex.de	Quantidade de restos	Estado dos restos	Descrição do Ciclo
Intensivo	Não delicada	Sopas, souflés molhos, batatas, massas, arroz, ovos, assados	Muita	Muito agarrados	Pre-lavagem com água quente. Lavagem prolongada a 70°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Lavagem Normal					Pre-lavagem com água quente. Lavagem prolongada a 55°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Lavagem ligira (EN50242)	Misturada	Sopas, batatas, massas,arroz, ovos, assados	Pouca	Pouco agarrados	Pre-lavagem com água quente. Lavagem prolongada a 50°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.
Misturada		Café, bolos, leite, salsichas, bebidas frias, saladas	Muito pouca	Pouco agarrados	Lavagem a 45°C. Enxaguamento com água fria. Enxaguamento com água quente. Secagem.
Ravagem<rázida					Lavagem breve a 40°C. Enxaguamento a frio.
Lavagem de Vidros		Louça que apenas precisa de ser enxaguada e seca.			Enxaguamento com água quente a 65°C. Secagem.
Molho		Ducha, quando a loça feme que ficar na姒ina durante vários dias.			Breve lavagem a frio para fazer a secagem dos resíduos na loça.
Detergente		Abrilhantador			Duração em min
Prélavagem	Lavagem prolongada
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	● (*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) Ciclo de teste conforme EN50242 com regulador de abrilhantador ao nível: 5

Seleção do Programa

Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na janela adequada à lavagem pretendida.

Na parte inferior da janela encontrará indicados sobre a evolução do programa e os respectivos dados. Um exemplo:

Loiça de variados tipos, com muitos restos de comida bem agarrados, pode ser lavada com o programa "Lavagem Normal"

Conselho para poupar energia

Em caso de baixa quantidade com pouca energia, é, muitas vezes, suficiente o programa mais fraco.

Dados dos Programas

Os dados apresentados sobre os programas referem-se a condições normais. Devido a

-}? diferentes apresentados de loiça. - temperatura de entrada de água, - pressão da água, - temperatura ambiente, tolerâncias na tensão da rede e - tolerâncias condicionadas pelas máquinas (por ex. temperatura, quantidade de água)

Começa a Aplicação

Começando um ciclo de lavagem...

• Tenha certeza que a tomada para a aplicação é inserida na cova de parede.
• Tenha certeza que o abastecimento de água é virado em para pressão cheia.
• Carregue a lavadora de louça.
• Adicione o detergente.
• Pressione o botão ON-OFF, e a luz de "Fine" acenderá.
• Gire a maçaneta localizada à direita do painel de controle até que o número ou símbolo do ciclo desejado esteja alinhado com a marca de referência (veja a seção intitulada "Avaliência de programa"). Se a maçaneta não estiver alinhada exatamente com a marca de referência que você quer escolher, você deve girar a maçaneta para "Reset". Então volte para o primeiro passo.
• Cinco segundos depois, a luz de "Fine" acenderá e o ciclo de lavagem começará.

Ao término do ciclo de lavagem...

Quando a cigarra tocar continuamente seis vezes, a luz de "End" se apagará e o ciclo terminará. Desligue o aparelho usando o botão ON-OFF, feche o abastecimento de água e abra a porta da lavadora de louça. Espere alguns minutos antes de descarregar a lavadora de louça para evitar que os pratos e utensílios, que ainda estão quentes, quebrem. Eles também não são muito duráveis.

Cancelar ou corrigir o programa do ciclo de lavagem...

Um ciclo que está em andamento só pode ser modificado se tiver sido interrompido por um curto período. Caso contrário, o detergente já pode ter sido usado, e o aparelho já pode ter escoado a água de lavagem. Se for esse o caso, o dispensador de detergente deve ser reabastecido (veja o parágrafo intitulado "Carregando o Detergente").

Gire a maçaneta até "Reset", escolha o programa que você preferir.

Aviso:

Não coloque as pastilhas na cuba ou no cesto dos talheres. Pois, se o fizer, a lavagem não será feita corretamente. As pastilhas devem ser colocadas no local do detergente.

Como manter a máquina em forma

Após cada lavagem

Apos cada lavagem, feche a agua e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho.

Retirar a ficha

Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.

Solventes ou produtos de limpeza abrasivos

Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano e água morna e sabão.

Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou, então, um produto de limpeza específico para máquinas de lavar roupa.

Deslocar o aparelho

Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.

Tampões

Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nos tampões. Uma limpeza periódica com uma esponja impedirá que tal aconteça.

Por causa do perigo de rasteira, a porta não pode estar aberta.

Quando for de férias

Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, em seguida, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade dos tampões e a evitar a formação de odores no interior do aparelho.

O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, de tempos a tempos, deve dar um pouco de atenção à sua máquina.

Estado geral da máquina

• Verificar se existem depósitos de gordura e de calcário no interior da máquina. Se estes depósitos existirem,
• Lavar bem a máquina com detergente.

Filtros

Os filtros "7,8" mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem simplesmente entupir os filtros.

Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los. - Soltando o filtro grosso "7", poderá retirar o grupo de filtros "8". Remover então os restos de comida e lavar os filtros sob água corrente. - Recolocar o grupo de filtros "8" e recolocar o filtro grosso "7".

Braço aspersor

Calcário e sujidades da água de lavagem podem bloquear os injetores e os apoios dos braços aspersores "9" e "10".

• Verificar se os injetores dos braços aspersores estão obstruídos com restos de comida.
• Se necessário, desmontar o braço inferior "10" puxando-o para cima. Desapertar o braço superior "9".
• Lavar os braços aspersores sob água corrente.
• Voltar a encaixar e aparafusar os braços aspersores.

Pesquisa de Anomalias

Eliminação de algumas anomalias

Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.

Anomalias...

...ao ligar a máquina

A máquina não funciona

• Os fusíveis domésticos não estão em condições. A ficha da máquina não está ligada à tomada.
• A porta da máquina não está correctamente fechada.
• A tecla do programa não está premida. A torneira da água não está aberta.
• Filtro entupido na mangueira de entrada de água.
• O filtro encontra-se na ligação do sistema de Aquastop ou na mangueira de admissão de água.

Importante

As reparações só devem ser efectuadas por um técnico especializado. As reparações indevidas podem acarretar danos e perigos consideráveis para o uso.

...na máquina

• a torneira da água está aberta e se a mangueira está devidamente colocada;
• tem água em casa e se esta possui uma pressão suficiente; a mangueira de abastecimento de água está torcida ou dobrada; o filtro da mangueira de abastecimento de água está obstruído.
• a mangueira de descarga se colocado na posicao inferior.

Se efectuados os controlos a laística de lavar loça continua indicacere o anomalia display : acontear a tecla Off, aspetar algoo horas a acontear la tecla On. Se, a boaina de lavar loça não funciona e/ou o problema persistir, contacte o centro de assistência autorizzato maisproximo e fornça as informações seguides:

• o tipo de anomalia;
• o número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de caracteristicas localizada no interior da porta.

o braço inferior de aspersão gira com dificuldade

a tampa do reservatório do detergente não

• Demasiado detergente no reservatório.
• Mecanismo bloqueado por restos de detergente.

as lampadas de controlo não se apagam(beforea lavagem

• O interruptor principal ainda está ligado.

Restos de detergente colados no reservatorio, après a lavagem

• O reservatório está húmido quando da adição de detergente. So adicional detergente com o reservatório seco.

A mangueira de esgoto está entupida ou dobrada. - A bomba de escoamento está bloqueada. - Os filtros está entupidos. - O programa aider não terminou. Aguardar que o programa termine.

...na lavagem

Formação invulgar de despuma

• Detergente de lavagem manual no reservatório de abrilhantador.
• Se deitar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o ciclo de lavagem seguinte.

A máquina para durante a lavagem

• Não há alimentação de energia.
• Não há alimentação de água.

Ruído de pancada durante a lavagem

• O braço aspersor está a bater numa peça de loiça.

Loiça a bater durante a lavagem

• Peças de loiça incorretamente arrumadas.

• Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não é necessária qualquer ajuda.

...na loiça

Ficam restos de comida na loiça

• Loiça mal arrumada, os jatos de água não atingem a superfície da loiça
• O cesto está sobrecarregado.
• As peças de loiça estão muito juntas. Foi adicionado pouco detergente.
• Foi selecionado um programa fraco. Impedido o girar do braço aspersor, porque se encontra uma coisa de louça na sua trajetória.
• Os orifícios do braço aspersor estão entupidos com restos de comida.
• Os filtros estão entupidos.
• Os filtros não estão bem colocados.
• Bomba de escoamento bloqueada.

Descoloração em peças de plástico

Foi adicionado pouco detergente. - O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.

A louça fica com manchas brancas, copos com aspecto leitoso

• Adicionado pouco detergente.
• Regulada pouca quantidade de abrilhantador.
• Apesar da elevada dureza da água, não foi adicionado sal especial.
• Sistema de amaciamento da água regulado para um grau demasiado baixo.
• A tampa do reservatório de sal não está bem fechada.
• Foi utilizado detergente sem fosfato. Para comparação, experimentar um detergente com fosfato.

A louça não fica seca

• Selecionado um programa sem secagem.
• Regulada pouca quantidade de abrilhantador.
• Loça retirada demasiado cedo da máquina.

Os copos têm um aspeto baço.

Regulada pouca quantidade de abrilhantador.

Chá ou restos de batom não totalmente removidos.

• O detergente tem baixo efeito de branqueamento.
• Selecionada uma temperatura muito baixa.

Vestígios de ferrugem nos talheres.

• Talheres não suficientemente inoxidáveis.
• Demasiado teor de sal na água de lavagem.
• Tampa do reservatório de sal mal fechada.
• Verteu demasiado sal durante o enchimento do reservatório.

Não se consegue eliminar os depósitos na loiça

• Adicionado detergente inadequado.
• Os copos não são próprios para lavar na máquina.

Copos e talheres com estrias, copos com aspeto metálico

• Regulada uma quantidade de abrilhantador demasiado elevada.

Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Capacidade para	12 talheres standard
Pressão da água da rede	0.03-0.6MPa
Voltagem	220-240V~ 50Hz
Intensita maxima daurrente	10A
Consumo total de energia	1950W

Indicações

Indicações sobre reciclagem

Os aparelhos velhos não são lixo, sem qualquer valor. Através de uma reciclagem compatível com o meio ambiente, é possível recuperar matérias-primas valiosas.

No caso de aparelhos fora de serviço, retirar a ficha da tomada e deitar fora o cabo, juntamente com a ficha.

Destruir o fecho da porta, evitando, assim, que crianças a brincar possam ficar bloqueadas dentro do aparelho e corram perigo de vida.

O seu novo aparelho esteve protegido pela embalagem durante o transporte.

Todos os materiais utilizados são reutilizáveis. Por favor providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.

Não permitir que as crianças brinquem com os componentes da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes.

Junto de um Agente Especializado ou dos Serviços Municipalizados da sua zona, informe-se sobre as várias possibilidades de reciclagem.

Generalidades

• Máquinas de embutir e integrar que, posteriormente, sejam instaladas como máquinas independentes, devem ser fixadas de modo que não possam tombar, por exemplo, fixação à parede por meio de parafusos ou embutidas sob um tampo corrido, aparafusado com os armários adjacentes.

Indicações sobre testes comparativos conforme EN 50242

Arrumação segundo determinação da norma

Exemplo de arrumação: Ver fig. 1, 2, 3 e 4

Capacidade: 12 talheres

Programa comparativo: Lavagem ligeira

Regulação de abrilhantador: 5

Detergente: 25 g + 5 g

No caso de cesto superior ajustável em altura, ele deve ser colocado na posição superior.

Se o tipo de loiça e de talheres diferir dos testes comparativos conforme EN 50242, contactar o fabricante antes da execução dos testes.

A. Caixa cabo B. Interruptor de eletricidade C. Indicador de eletricidade D. Interruptor porta E. Interruptor nível água F. Motor bomba de descarga G. Compartimento do detergente e do abrilhantador H. Interruptor transbordamento

I1. Válvula entrada água I2. Válvula entrada água (Aquastop) J. Motor bomba de lavagem K. Interruptor de programa L1. Calefator escondido L2. Calefator aberto M. Interruptor de suavizador

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha seletiva para a reciclagem de equipamento elétrico e eletrónico. Ao garantir uma eliminação adequada deste produto, ajudará a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha seletiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Conteúdo

pt

Instruções de segurança - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Instalação 4
