DW12-EFET - Lavavajillas HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	HAIER
Modelo	DW12-EFET
Ancho	60 cm
Profundidad	60 cm
Altura	85 cm
Capacidad	12 cubiertos estándar (EN 50242)
Presión de agua	0.03 - 0.6 MPa
Tensión de alimentación	220-240 V ~ 50 Hz
Intensidad máxima	10 A
Potencia absorbida total	1950 W
Programas de lavado	Intensivo, Normal, Ligero, Vasos, Rápido, Enjuague, Remojo
Sistema anti-inundación	Aquastop con válvula eléctrica y caja de protección
Descalcificador de agua	Ajustable según la dureza del agua (de 0 a >50 °fH)
Dosificador de sal	Depósito de 2 kg con indicador de nivel
Dosificador de abrillantador	Ajustable en 6 posiciones
Dosificador de detergente	Con compartimentos para lavado principal y prelavado
Brazos aspersores	Superior e inferior, desmontables para limpieza
Filtros	Microfiltro y conjunto filtrante extraíbles
Cestas	Cesta superior regulable en altura, cesta inferior, cesta para cubiertos plegable
Seguridad infantil	Bloqueo de puerta, no recomendado para niños sin supervisión
Materiales	Acero inoxidable (cuba), plástico (paneles)
Piezas de repuesto	Piezas originales disponibles a través del servicio postventa autorizado
Reparabilidad	Reparaciones solo por personal cualificado

Preguntas frecuentes - DW12-EFET HAIER

¿Cómo instalar el lavavajillas HAIER DW12-EFET?

Instale el aparato contra la pared, ajuste las patas para nivelarlo (inclinación < 2°), conecte el tubo de entrada de agua fría a un grifo de 3/4 de gas con filtro, y conecte el tubo de desagüe a una evacuación de 4 cm de diámetro a una altura de 40 a 100 cm. La conexión eléctrica debe realizarse en un enchufe con toma de tierra. Siga los esquemas del manual.

¿Cómo llenar el depósito de sal?

Retire la cesta inferior, desenrosque el tapón del depósito de sal. Para el primer uso, llénelo primero de agua. Vierta aproximadamente 2 kg de sal especial para lavavajillas con el embudo suministrado. Vuelva a enroscar con cuidado. Llénelo solo cuando el indicador de nivel parpadee, preferiblemente justo antes de un ciclo para evitar la oxidación.

¿Cómo ajustar la cantidad de sal según la dureza del agua?

Desenrosque el tapón, gire la arandela interna en sentido contrario a las agujas del reloj de '-' hacia '+' según la dureza. Consulte la tabla del manual: para 0-10 °fH, posición '0' (sin sal); 10-25 °fH, '-'; 25-50 °fH, 'MED'; >50 °fH, '+'. El consumo varía de 0 a 60 g/ciclo.

¿Qué detergente usar y cómo llenar el dosificador?

Utilice exclusivamente un detergente especial para lavavajillas. Abra la tapa presionando el botón. Vierta el detergente para el lavado principal en el compartimento principal (5) y opcionalmente para el prelavado en el compartimento (6). Cierre hasta que haga clic. Limpie los bordes para un cierre fácil. No coloque las pastillas en la cesta de cubiertos.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el aparato esté enchufado, que el fusible de la casa no se haya saltado, que la puerta esté bien cerrada, que el grifo de agua esté abierto y que el filtro del tubo de entrada no esté obstruido. Asegúrese de que el programa esté seleccionado y que se haya presionado el botón de Encendido/Apagado. Si el indicador "Fine" se enciende, espere 5 segundos.

¿Cómo interpretar los pitidos sonoros de error?

Si escucha un pitido de 2 segundos seguido de 2 segundos de silencio (repetido), indica un problema de entrada de agua: verifique el grifo, el tubo de alimentación (sin doblar ni obstruir) y la presión. Un pitido de 3 segundos seguido de 3 segundos de silencio indica un problema de desagüe: verifique que el tubo de desagüe no esté doblado ni obstruido, y que esté colocado a la altura correcta. Un pitido de 6 segundos seguido de 6 segundos de silencio indica un desagüe demasiado bajo.

¿Por qué mi vajilla está mal lavada o manchada?

Posibles causas: vajilla mal colocada (los chorros no alcanzan), cesta demasiado llena, vajilla que se toca, dosis de detergente insuficiente, programa demasiado suave, filtro obstruido, brazos aspersores bloqueados o boquillas obstruidas. Limpie los filtros y los brazos, verifique la dosificación y el programa.

¿Cómo mantener y limpiar el lavavajillas?

Después de cada lavado, deje la puerta entreabierta para evitar moho. Limpie regularmente las juntas con una esponja. Los filtros (microfiltro y conjunto filtrante) deben retirarse y limpiarse con agua corriente después de cada ciclo si es necesario. Los brazos aspersores se desmontan: levante el brazo inferior y desenrosque el superior para enjuagarlos. Use vinagre blanco o un producto específico para descalcificar.

¿Cómo mover o guardar el lavavajillas en caso de ausencia prolongada?

Para mover el aparato, manténgalo en posición vertical. En caso de ausencia prolongada, realice un ciclo vacío, desconéctelo, cierre el grifo de agua y deje la puerta ligeramente entreabierta. Esto preserva las juntas y evita malos olores.

¿Dónde encontrar piezas de repuesto y cómo obtener una reparación?

Utilice exclusivamente piezas originales. Diríjase a un servicio postventa autorizado por el fabricante. Para una reparación, contacte al servicio más cercano indicando el tipo de avería, el modelo (DW12-EFET) y el número de serie (S/N) ubicado en la placa de características en el interior de la puerta.

MANUAL DE USUARIO DW12-EFET HAIER

Algunos modelos se ajustan con una manguera de abastecimiento de agua con "Aquastop" (ver fig. B), donde el filtro ya está colocado en la extremidad roscada.

• La manguera de descarga se coloca en la posición inferior.

• El brazo está bloqueado por partículas o restos de comida.

Terminado el programa, queda agua debajo de la máquina.

Ruido de golpeteo de las válvulas de llenado.

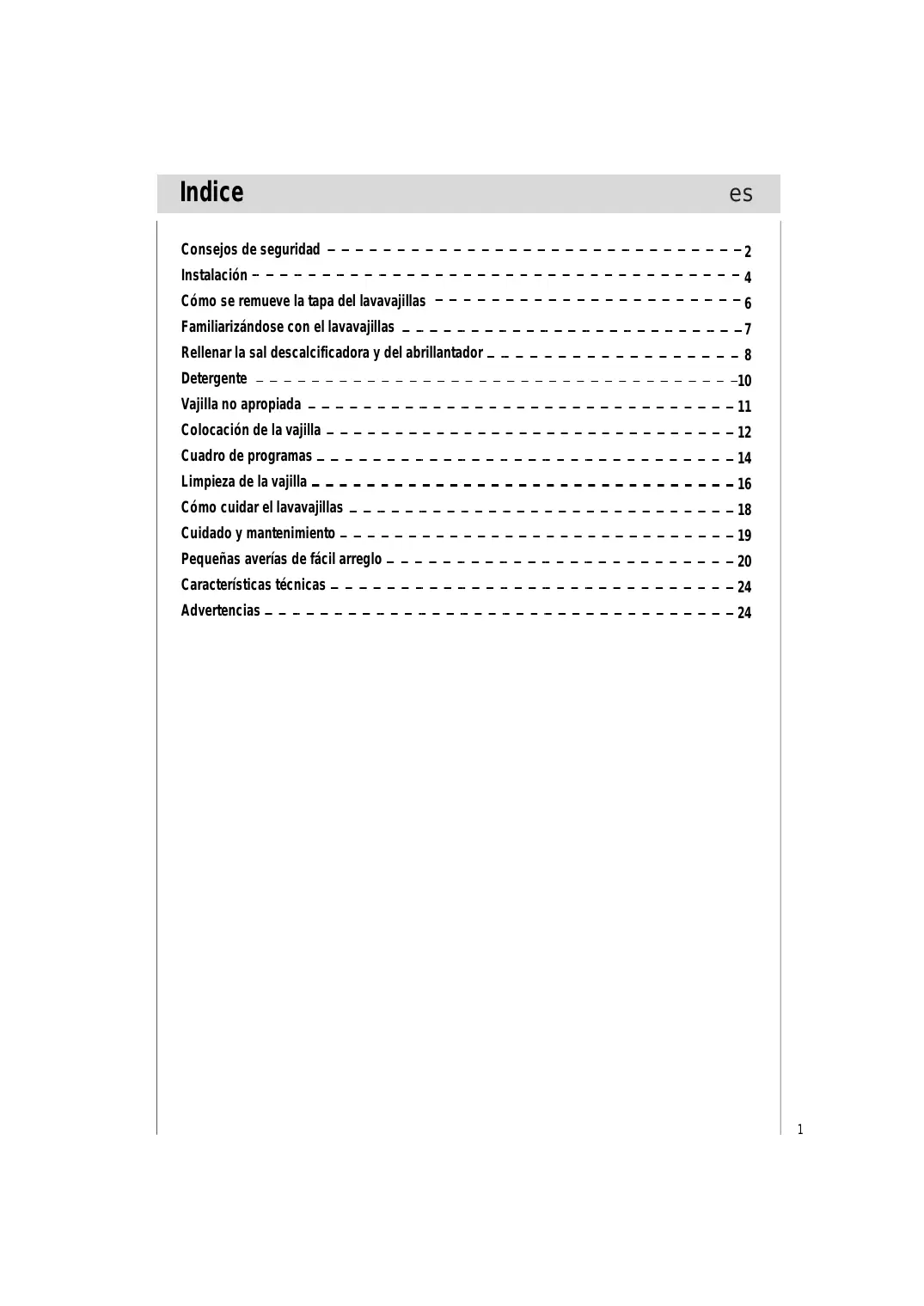

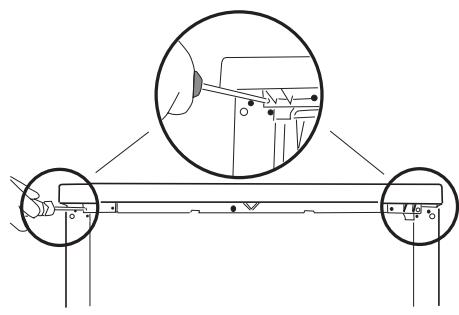

Cómo se remueve la tapa del lavavajillas 6

Familiarizándose con el lavavajillas 7

8

Detergente 10

Vajilla no apropiada 11

Colocación de la vajilla 12

Cuadro de programas 14

Limpieza de la vajilla 16

Cómo cuidar el lavavajillas 18

Cuidado y mantenimiento 19

Pequeñas averías de fácil arreglo 20

24

Advertencias 24

Al ser suministrado el aparato

• Verificar inmediatamente el estado del embalaje del lavavajillas por si presentara huellas de daños o desperfectos debidos al transporte. No poner en marcha un aparato en caso de presentar estos daños o desperfectos visibles. En caso necesario, consultar con el distribuidor.
• Eliminar y evacuar los materiales de embalaje según prescripción legal nacional.

Antes de la instalación de la máquina

• Efectuar la instalación y la conexión del aparato a la red eléctrica según se indica en las instrucciones de instalación y montaje.
• Durante los problemas de montaje del aparato, este deberá permanecer desconectado de la red eléctrica.
• Cerciórese de que la instalación eléctrica de su vivienda dispone de una puesta a tierra debidamente instalada.
• Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
• No conectar nunca el aparato a la red eléctrica a través de un cable de prolongación.
• Los lavavajillas encastrables o integrables solo deben montarse bajo placas encimeras de una pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad.
• Tras el montaje del aparato, el enchufe de este debe ser accesible.
• La caja de plástico que se encuentra en la toma de agua del lavavajillas incorpora una electroválvula. En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. No cortar la manguera ni sumergir la caja de plástico en el agua!
• No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación.

Funcionamiento diario

• El lavavajillas solo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina.
• Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie.
• No se siente ni se suba encima de la puerta del lavavajillas: el aparato podría volcar.
• El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal.
• No introducir ni agregar jamás disolventes en el lavavajillas. ¡Existe peligro de explosión!
• Abra la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡Existe peligro de que se produzcan fugas de agua!
• No toque la resistencia durante o después del ciclo de lavado.
• Normas básicas que deben cumplirse al utilizar el aparato:
• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados.
• No utilice alargadores ni tomas múltiples.
• Si el aparato no funciona correctamente o si es preciso realizar una operación de mantenimiento, desconecte el aparato del suministro eléctrico.

En caso de haber niños en el hogar

• Los niños y personas enfermas no deben utilizar el aparato. No permita que los niños jueguen con el aparato.
• Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando está abierto.

En caso de avería

• En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado, "Pequeñas averías de fácil arreglo". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica. Las reparaciones solo deben ser efectuadas por personal cualificado.
• Si la toma de corriente eléctrica está estropeada, debe ser sustituida solamente por el productor, el servicio técnico o persona apta, para evitar peligro eléctrico.
• Para mantener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos:
• llamar al servicio autorizado por el fabricante.
• utilizar siempre las piezas originales.

Desguace de la vieja unidad

• Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.
• Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Voltaje peligroso

Advertencia:

Los niños podrán acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: sacar el enchufe de acometida, cortar el cable de acometida y eliminarlo. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar.

Colocación del aparato

Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para poder realizar la instalación.

Nivelación del aparato

Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2°. Si el aparato está nivelado, el rendimiento mejora.

Conexión del agua fría

Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la fig. A).

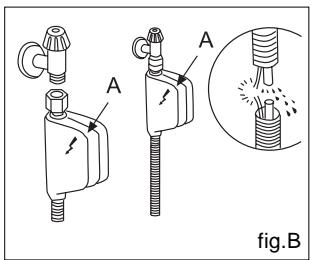

Algunos modelos están equipados con un "Aquastop" en el tubo de alimentación del agua (vea fig. B) donde el boquilla pequeña ya está colocada en el terminal roscado.

Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deben correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede bloquearse la toma de agua y dañar el aparato.

Advertencia:

Usa la tubería de agua, hay que conectar esta instalación con origen de agua, no se puede la tubería vieja otra vez.

Protección contra inundaciones

Para evitar daños en la casa, el lavavajillas está equipado con un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas debajo de la unidad. Si por alguna razón se daña la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de la protección contra inundaciones, la caja "A" con el tubo flexible de alimentación debe estar conectada al grifo de suministro del agua como se muestra en la fig. B. No debe utilizarse ningún otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes eléctricas activas. Si la longitud del tubo flexible no alcanza para realizar una conexión correcta, sustitúyala por un tubo más largo. Este tubo flexible está disponible en tiendas de minoristas especializados y del Servicio de asistencia técnica.

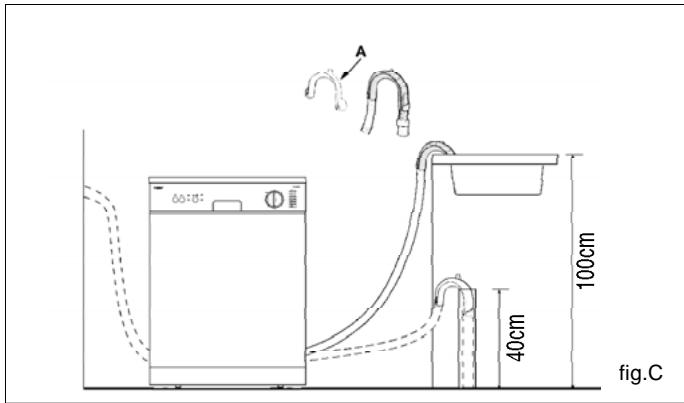

Conexión del tubo de desagüe

Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cm o colóquelo en el fregadero y asegúrese de que no está torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. C). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm y no debe sumergirse en el agua.

Atención:

Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua fuera.

Conexión eléctrica

Una vez comprobado que el voltaje y la frecuencia de la casa y los de la placa de datos (situada en la parte inferior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el máximo voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una puesta a tierra adecuada (la puesta a tierra del aparato es obligatoria por ley).

Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares ya que pueda producir sobrecalentamientos y quemaduras.

Advertencia:

El enchufe de la máquina lavaplatos debe ser accesible ahora se coloca de forma empotrada, así se facilitará los posteriores mantenimiento y reparación de la máquina.

El lavavajillas puede también colocarse de forma empotrada.

Siga las figuras siguientes:

A

B

C

D

E

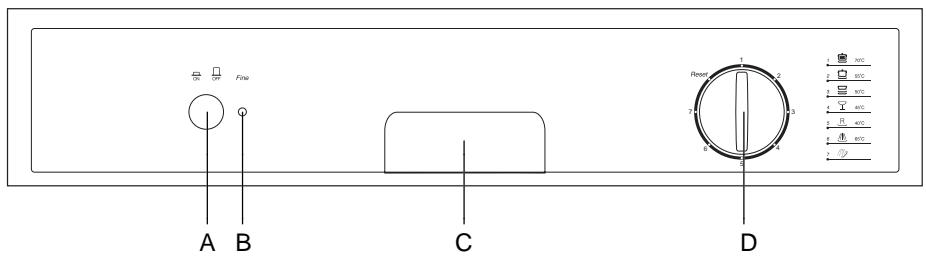

Primer plano (panel de control)

A Pulsador ON-OFF

C Manija para abrir la puerta

B Lámpara testigo "Fine"

D Selector de programas

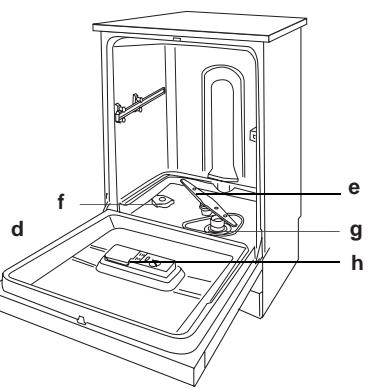

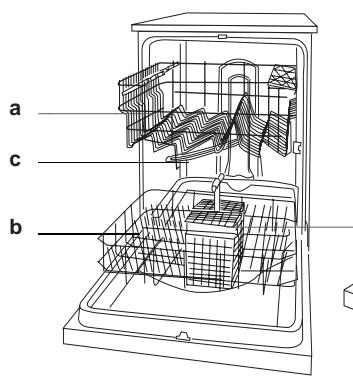

Primer plano (Interior)

a Cesta superior

e Brazo aspersor inferior

b Cesta inferior

f Tapón del contenedor de sal

c Armazoncillos de vasos

9 Cestilla para vajillas de plata

d Cestilla para vajillas de plata

h Distribuidor de detergente y abrillantador

Rellenar la sal descalcificadora y del abrillantador

es

La sal

La dureza del agua varía según la localidad. Si en el lavavajilla entra agua dura, se formarán incrustaciones sobre la vajilla.

Gracias a un descalcificador que utiliza una sal especial para lavavajilla, se eliminan las sales de calcio del agua.

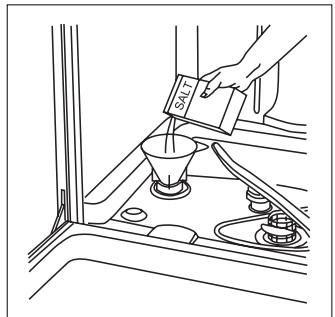

Carga de la sal en el descalcificador

El depósito de sal está debajo del canasto inferior y se llena de la siguiente manera:

• Extraiga la cesta inferior, desenrosque y quite la tapa del depósito.
• Si está cargando el depósito por primera vez, llénelo de agua.
• Coloque el embudo suministrado en el equipo base, en el orificio, e introduzca 2 kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito.
• Enrosque nuevamente la tapa con cuidado.

El depósito de sal se debe llenar cuando se ilumina la luz indicadora de "falta de sal" presente en el tablero.

Para evitar la formación de herrumbre, aconsejamos cargar la sal poco antes de comenzar un ciclo de lavado.

Regulación del consumo de sal

El lavavajilla ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utilice, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo requerido.

Para la regulación seguir las siguientes instrucciones:

• Aflojar el tapón del depósito de sal.
• En el collar del depósito se ha colocado una flecha (ver fig. al lado).
• Si es necesario, girar la flecha desde el signo "-" en sentido antihorario hacia el signo "+" según la dureza del agua de alimentación.

Es aconsejable efectuar la regulación según el siguiente esquema:

Dureza del agua
Nivel	°fH	°dH	mmol/l	Posición selector	Consumo sal (gramos/ciclo)	Autonoma (ciclos/2kg)
1	0 ÷ 10	0 ÷ 17	0 ÷ 1,7	/	0	/
2	10 ÷ 25	18 ÷ 44	1,8 ÷ 4,4	“-”	20	60
3	25 ÷ 50	45 ÷ 89	4,5 ÷ 8,9	MED	40	40
4	>50	>89	>8,9	“+”	60	25

El abrillantador

Este producto devuelve la vajilla más brillante y mejora el secado. El depósito del abrillantador está ubicado en el interior de la puerta; se debe llenar cada 80 lavados aproximadamente (en los modelos con luz indicadora de falta de abrillantador, se debe llenar cuando se enciende la correspondiente lámpara testigo).

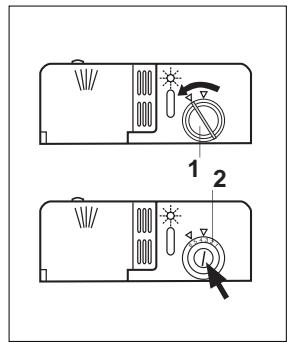

Carga del abrillantador

Para abrir el recipiente es necesario girar en sentido antihorario la tapa "1" y cuando vierta el abrillantador evite que se derrame. Se puede regular la cantidad de producto suministrada, accionando con un destornillador el regulador "2" colocado bajo la tapa "1". Hay 6 posiciones posibles, normalmente está colocado en la 3.

Importante:

La regulación del suministro del abrillantador permite mejorar el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.

El detergente

Usar solamente detergente específico para lavavajillas. El abastecimiento del detergente se debe realizar antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en el "Cuadro de programas". El distribuidor de detergente se encuentra en la parte interna de la puerta.

Carga del detergente

• Para abrir la tapa "3" presione el pulsador "4".
• El detergente para el lavado se introduce en la cubeta "5".
• El detergente para el prelavado se introduce en la cubeta "6".
• Después de verter el detergente, cierra la tapa presionando hasta que haga "click".

Atención:

Para facilitar el enganche de la tapa, antes del cierre, elimine eventuales residuos de detergente caídos en los bordes de la cubeta.

La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:

Vajilla y cubiertos íntegramente de madera o que incorporen elementos de madera, dado que pueden perder su color; piezas pegadas con cola no resistentes a la acción del agua caliente; cristalería y jarrones decorativos o vajilla antigua o valiosa. Los decorados de estos objetos no son resistentes a la acción del lavavajillas.

Asimismo no son adecuados para el lavavajillas los elementos de material plástico no resistentes al agua caliente ni tampoco la vajilla de cobre o estaño. Los barnizados, como las piezas de aluminio y plata, pueden cambiar su tonalidad o perder el brillo. Cierto tipo de cristalería puede perder su brillo al cabo de repetidos ciclos de lavado. Asimismo no deben lavarse en el lavavajillas materiales con gran capacidad de absorción de líquidos como esponjas y paños.

Nuestro consejo:

Compre en el futuro solo vajilla y cubiertos explícitamente adecuados para el lavado en el lavavajillas.

Advertencia:

No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.

Daños en la cristalería y vajilla

Causas:

• Tipo y método de fabricación de la cristalería.
• Composición química del detergente.
• Temperatura del agua y duración del programa de lavado.

Nuestro consejo:

• Usar cristalería y vajilla de porcelana provistas por el fabricante con el distintivo «Resistentes a lavavajillas» o equivalente.
• Usar un detergente caracterizado como «suave» o «no agresivo». Consultar a este respecto con los fabricantes de detergentes.
• Seleccionar un programa de lavado de corta duración y la temperatura más baja posible.
• Con objeto de evitar daños en la cristalería y los cubiertos, aconsejamos retirarlos del lavavajillas lo más pronto posible, una vez concluido el programa de lavado.

Colocación de la vajilla

Antes de colocar las vajillas en el lavavajillas, quite los granos más grandes de comida, para que no tapen el filtro, de lo que podría reducir la eficacia.

Si en los botes y los platos hay comidas duras, lo mejor es empaparlos antes de lavar. Para lavados extras, no hace falta empaparlos.

Saque la cesta, en la que coloque los cubiertos.

Cómo utilizar la cesta inferior

Proponemos que coloque las vajillas que son difíciles de lavar, como botes, platos, tapas, fuentes y tazones, en la cesta inferior, según la figura a la derecha.

Coloque las fuentes y las tapas en un lado de la cesta para que no bloqueen el brazo aspersor.

• Los botes y tazones se deben colocar con la abertura hacia abajo (vea la fig. D).
• Coloque las ollas hondas un poco inclinadas para que el agua pueda estar mejor.

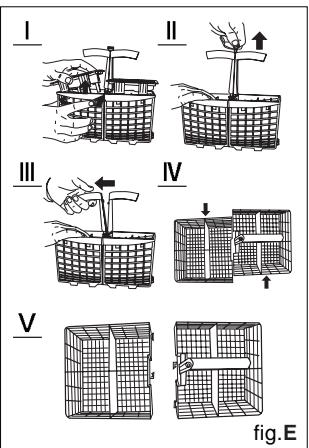

• La cesta para vajillas de plata se puede dividir en dos (vea la fig. E), así cuando la vajilla es más ligera, se puede utilizar solo una parte. Y así también se puede ceder espacio para los botes y platos.
• Las vajillas de plata se deben colocar con el mango hacia abajo en la cesta para vajillas de plata; si tiene una lateral, las cucharas se deben colocar solamente en una cesta adecuada. Especialmente para las largas, se deben colocar en un puesto delantero horizontal en la cesta superior.

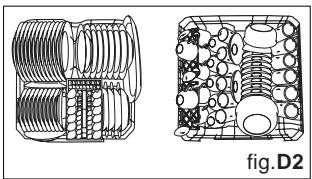

Carga estándar de 12 servicios

(EN 50242)

Advertencia:

los portaherramientas y los otros utensilios con punta se deben poner con la punta abajo en la cesta, o en una ubicación horizontal.

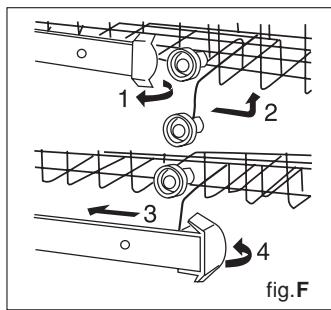

Soportes de platos abatibles

El diseño de la cesta para vajillas superior es para colocar todos cubiertos de buena hechura y más ligeros, como vasos de vidrio, tazas, platillos, platos, tazoncillos y platos llanos (a condición de que ellos no estén tan sucios).

Coloque bien los cubiertos para que no se muevan cuando se lavan con agua.

La cesta para vajillas superior se puede subir y bajar con el control de los botones bilaterales (vea la fig. F).

Ajuste la cesta superior al nivel más alto para que usted tenga más espacio para acomodar estas cacerolas y bandejas más altas en la cesta inferior.

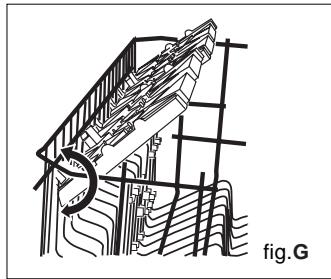

El estante de soporte

Coloque los vasos altos de vidrio y los objetos que tienen mangos largos al estante de soporte, no se apoye en o contra algunos objetos que se van a lavar.

Coloque los vasos de vidrio, tazas y tazoncillos a la cesta extra para tazas. La cesta extra para tazas se puede girar hacia afuera o dentro según su exigencia (vea la fig. G).

Programa de lavado	Tipo de vajilla por ejemplo porcelana, cacerolas, cubiertos, vasos, etc.	Tipo de los restos de comida, por ejemplos	Cantidad de los restos de alimentos	Estado de los restos de alimentos	Descripción del ciclo
Intensivo	Poco sensible	Sopas, gratinados, salsas, patatas, pastas, arroz, huevos, alimentos frutos o asados	Granivantad	fuertemen-teadheridos	Prelavado con agua caliente. Programa de lavado长大 a 70°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Normal					Prelavado con agua caliente. Programa de lavado长大 a 55°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Lavamiento ligero (EN50242)	Mezclada	Sopas, patatas, pastas, arroz, huevos, alimentos frutos o asados	Pocaivantad	Ligeramen-teadheridos	Prelavado con agua caliente. Programa de lavado长大 a 50°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Cristalería		Café, pasteles, leche, embutido, chorizo, bebidas frías, ensaladas	Muy pocacantidad	Ligeramen-teadheridos	Lavado a 45°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.
Rápido					Programa de lavado corto a 40°C. Aclarado en frío..
Aclarados		Vajilla que sólo nécessita aclarse y separese			Aclarado con agua caliente a 65°C. Secado.
Remojoo		Rociado de la vajilla en caso de encontrarasmacenada está durante various días en ellavavajillas antes de su limpieza.			Lavado corto en frío para evitar que se peguen los restos de comida enla vajilla.
Detergente		Abrillantador			Duración en horas
Prelavado	Lavado prolongado
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	● (*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) Ensayo según norma europea EN 50242 con posición del regulador del abrillantador: 5

Seleccionar un programa

El cuadro de programas disponible le permite seleccionar el programa más adecuado en función del tipo de vajilla y de la calidad o naturaleza de los restos de alimentos que se encontrarán adheridos a estas.

El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas.

Un ejemplo:

Para lavar piezas de vajilla con numerosos restos de alimentos fuertemente adheridos debe usarse el programa "Normal"

Consejo para reducir los consumos

En caso de una energía escasa del lavavajillas, muchas veces basta seleccionar el programa inmediatamente inferior.

Duración y consumos de los programas

Los valores reseñados sólo son valores orientativos, calculados en función de unas condiciones de trabajo de la máquina normales.

Estos valores pueden divergir de los valores reales medidos en función

• de la cantidad de vajilla que se lave
• de la temperatura del agua de alimentación
• de la presión del agua de red
• de la temperatura ambiente que exista en el lugar de emplazamiento de la máquina
• de las tolerancias de la red eléctrica
• y de las tolerancias del aparato (temperatura, caudal de agua, etc.)

Poner en marcha el aparato

Empieza un programa de lavado...

• Asegurar que el interruptor de corriente ya está enchufado.
• el interruptor de agua ya está abierto con mayor nivel.
• Asegúrese de que el suministro de agua esté abierto a presión total.
• Coloque las vajillas dentro del aparato.
• Ponga el detergente.
• Apriete la tecla ON-OFF, el indicador de acabado se ilumina.

Gire el botón derecho del panel de control para elegir un programa conveniente y de la dirección del botón corresponde el signo del programa necesario (lee la parte de aplicación de programa). Si el botón ya está puesto en el programa que necesita, debe mover el dicho botón al lugar de "Reset" primero, y luego vuelve al paso anterior.

• Después de 5 segundos, la luz "Fine" se apaga, es el ciclo de lavado empieza.

Cuando el zumbador suena 6 veces se ilumina el indicador "Fine", el programa se acabó. Apriete el botón ON-OFF para apagar el aparato, cierre el grifo de suministro de agua, y abra la puerta del lavavajillas. Mejor que espere unos minutos antes de sacar las vajillas, como las vajillas están calientes todas y es fácil que se rompan, y las vajillas también van a secar mejor si guarda dentro más tiempo.

Cancelación o modificación de un programa ya en marcha...

Un programa ya en marcha sólo puede modificarse si lleva poco tiempo en marcha. De lo contrario, puede que ya se haya utilizado el detergente y que el aparato haya descargado el agua del lavado. Si fuera el caso, es necesario volver a llenar el distribuidor del detergente (consulte el apartado "carga de detergente").

Gire el botón hasta "Reset" y luego vuelva a elegir el programa que necesite.

No coloque las pastillas en el cubo ni en la cesta para los cubiertos, ya que dará como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente.

Cómo cuidar el lavavajillas

es

Después de cada lavado

Cierre el grifo de suministro de agua y deje la puerta entreabierta para que se evaporen los malos olores y la humedad en su interior.

Saque el enchufe

Antes de efectuar cualquier operación de limpieza o mantenimiento, no corra riesgos.

No utilice productos de limpieza abrasivos ni disolventes

Para limpiar el exterior y las partes de goma del aparato, utilice un paño humedecido con agua tibia y detergente.

Para eliminar las manchas de la superficie interior, utilice un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas.

Desplazamiento del aparato

Si fuera necesario mover el aparato, intente mantenerlo en posición vertical. Si fuera absolutamente necesario, puede tumbarse sobre la parte posterior.

Juntas

Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida quedan atrapadas en las juntas. Limpie periódicamente las juntas para evitarlo.

La puerta no se coloca en la posición abierta, porque persiste el peligro de un tropiezo.

Cuando vaya a ausentarse por vacaciones

Recomendamos ejecutar un ciclo de lavado con el lavavajillas vacío, sacar el enchufe, cerrar el grifo y dejar la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formación de malos olores.

Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbaciones en el funcionamiento de este, ahorrando de este modo tiempo y molestias. Por ello, deben someter regularmente su aparato a un control visual.

Estado general del aparato

• Verificar el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal:
• Hacer circular por la máquina un detergente específico apropiado.

Filtros

Los filtros "7,8" retienen las partículas de suciedad y gruesas disueltas en el agua de lavado de la máquina, evitando que puedan llegar hasta la bomba. Esta suciedad se puede eliminar de vez en cuando de los filtros.

• Verificar tras cada ciclo de funcionamiento del lavavajillas si se ha acumulado suciedad en los filtros.

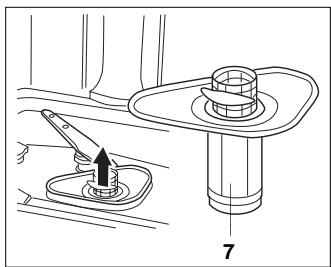

• Tras girar el microfiltro "7" para suciedad gruesa hasta extraerlo, sacar también el grupo de filtros "8". Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo el chorro de agua del grifo.

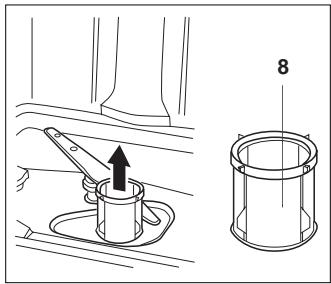

• Colocar el grupo de filtros "8" en su emplazamiento; a continuación colocar el microfiltro "7".

Brazos de aspersión

Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado pueden obstruir los inyectores (orificios) y apoyos de los brazos de aspersión "9" y "10".

• Verificar si los inyectores (orificios) de los brazos de aspersión están obstruidos por restos de alimentos.

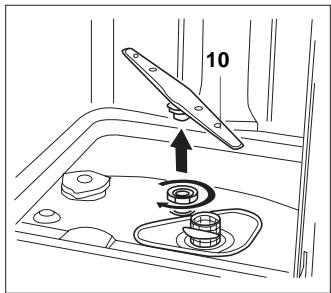

• En caso necesario, extraer el brazo de aspersión inferior "10" hacia arriba.

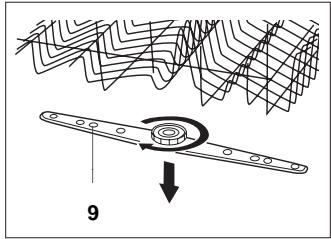

• Desmontar el brazo de aspersión superior "$" retirando los tornillos de sujeción.
• Limpiar los brazos de aspersión bajo el chorro de agua del grifo.
• Montar los brazos en su sitio, encajando el brazo inferior y atornillando el brazo superior.

Pequeñas averías de fácil arreglo

Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por tanto, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.

Averías...

...al conectar el aparato

El aparato no se pone en marcha.

• El fusible de la instalación eléctrica está defectuoso.
• El enchufe del aparato no está conectado a la toma de corriente.
• La puerta del aparato no está cerrada correctamente.
• No se ha pulsado la tecla selectora del programa de lavado.
• El grifo del agua está cerrado.
• El filtro de la manguera de alimentación de agua está obstruido.
• El filtro se incluye emplazado en la conexión del dispositivo de Aqua Stop o de la manguera de alimentación.

Atención

Téngalo siempre presente: Las reparaciones que fueran necesarias efectuar en su aparato solo deberán ser ejecutadas por personal técnico debidamente calificado. Las reparaciones incorrectas o erróneas podrían causar daños de consideración o dar lugar a situaciones de peligro para el usuario.

...en el aparato

El zumbador suena 2 segundos, una pausa de 2 segundos y vuelve a sonar...

• el grifo está abierto y el tubo flexible está conectado correctamente;
• el suministro de agua a la casa debe estar abierto y con presión suficiente;
• el tubo flexible del agua está torcido o doblado;
• el filtro del tubo flexible de suministro del agua está obstruido.
• El tubo de desagüe está colocado a una posición inferior.

El zumbador suena 3 segundos, una pausa de 3 segundos y vuelve a sonar...

• el tubo flexible del agua está torcido o doblado.
• El tubo de desagüe está colocado a una posición superior.

El zumbador suena 6 segundos, una pausa de 6 segundos y vuelve a sonar...

• El tubo de desagüe está colocado en una posición inferior.

Si se efectúan todos los controles y el lavavajillas continúa mostrando la avería en el display: pulse la tecla Off, espere algunos minutos y pulse la tecla On. Si el lavavajillas no funciona y persiste el problema, póngase en contacto con el servicio técnico autorizado y proporcione la siguiente información:

• la naturaleza del problema;
• el modelo (Mod...) y el número de serie (S/N...), incluidos en la placa situada en la parte interior de la puerta.

El brazo de aspersión inferior gira con dificultad.

• El brazo está obstruido por restos de alimentos o piezas de la vajilla.

La tapa de la cámara del detergente no se puede cerrar.

• Se ha puesto excesivo detergente en la cámara.
• Los restos de detergente adheridos a la cámara bloquean el mecanismo de cierre de esta.

Los pilotos de aviso no se apagan tras concluir el lavado.

• No se ha desconectado el interruptor principal del aparato.

Tras incluir el lavado, hay adheridos restos de detergente en la cámara.

• La cámara del detergente está húmeda al poner el detergente en la vajilla. Colocar el detergente sólo en una cámara seca.

Tras incluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato.

• El tubo de desagüe está obstruido o doblado.
• La bomba de evacuación está bloqueada.
• Los filtros están obstruidos.
• El programa no ha finalizado aún. Aguardar a que concluya el programa.

...durante el ciclo de lavado

Formación de espuma no habitual

• Se ha puesto lavavajillas manual en el depósito del abrillantador.
• El abrillantador derramado puede originar una excesiva formación de espuma en el siguiente lavado, por lo tanto, retirar con un trapo el abrillantador esparcido.

El aparato se para durante el ciclo de lavado

Se ha cortado la alimentación de corriente. - Se ha cortado la alimentación de agua.

Se escuchan sonidos de golpes durante el ciclo de lavado

• El brazo de aspersión roza o choca contra piezas de la vajilla.

Se producen tintineos durante el ciclo de lavado

La vajilla no se ha colocado correctamente.

Se escuchan golpes en las válvulas de llenado

• Se debe a la instalación de la tubería de agua. No tiene consecuencias sobre el funcionamiento de la máquina. No hay solución posible.

...en la vajilla

En la vajilla quedan adheridos restos de alimentos

• La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla.
• Exceso de carga en el cesto. Las piezas de vajilla han estado en contacto unas con otras.
• Se ha puesto una cantidad de detergente insuficiente.
• El programa seleccionado no tenía suficiente intensidad.
• El movimiento libre de los brazos de aspersión ha sido obstaculizado por una pieza de vajilla.
• Los inyectores (orificios) del brazo de aspersión están obstruidos por restos de alimentos.
• Los filtros de sociedad basta, sino o microfiltro están obstruidos.
• Los filtros están obstruidos.
• La bomba de evacuación está bloqueada.

En los elementos de plástico se producen decoloraciones

Se ha puesto una cantidad insuficiente de detergente. - El detergente empleado tiene un insuficiente efecto blanqueador. Utilizar un detergente blanqueador de cloro.

Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio

• Dosificación insuficiente del detergente.
• Dosificación insuficiente del abrillantador. A pesar de vivir en una zona de agua con un elevado
• grado de dureza, no se ha puesto sal descalcificadora en el aparato.
• Instalación descalcificadora ajustada a una dureza del agua insuficiente.
• La tapa del depósito de la sal descalcificadora no se ha cerrado completamente.
• Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.

La vajilla no sale seca

• Se ha seleccionado un programa sin ciclo de secado.
• Dosificación insuficiente de abrillantador.
• La vajilla se ha retirado demasiado pronto del aparato.

Los vasos presentan un aspecto opaco

• Dosificación insuficiente del abrillantador.

Los cercos de té o manchas de barra de labios no han desaparecido completamente

• El detergente empleado tiene un insuficiente poder blanqueador.
• Se ha seleccionado una temperatura de trabajo insuficiente.

Se observan manchas de óxido en los cubiertos

• Los cubiertos no tienen suficiente resistencia contra el óxido. Hay excesiva cantidad de sal descalcificadora en el agua del lavado de la máquina.
• No se ha cerrado correctamente la tapa del depósito de la sal.
• Al reponer sal en el depósito, se ha derramado una excesiva cantidad.

Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano.

• El detergente empleado es inadecuado.
• Los vasos no son apropiados para el lavado en lavavajillas.

En los vasos y los cubiertos se observan velos, los vasos presentan un aspecto metálico

• Dosificación excesivamente elevada del abrillantador.

Anchura	60 cm
Fondo	60 cm
Altura	85 cm
Capacidad	Estándar para 12 servicios
Presión del agua	0.03-0.6MPa
Voltaje	220-240V~ 50Hz
Massima intensita del corriente	10A
Potencia total absorbida	1950W

Advertencias

Desguace de la vieja unidad

Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a tal efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes).

Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deben inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe.

Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en ella y se pongan en peligro de muerte (asfixia).

Dada la elevada calidad de nuestros productos, ellos necesitan para su transporte un embalaje protector eficaz, cuyas dimensiones, no obstante, hemos limitado a lo estrictamente necesario.

Todos los materiales de embalaje realizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados.

Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente.

El material de embalaje no es ningún juguete. Por lo tanto no deben encontrarse a su alcance para que jueguen con él. ¡Peligro de asfixia con los cartones plegables y las láminas de plástico!

Su Ayuntamiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuación de estos materiales.

Observaciones generales

• Los aparatos encastrables o integrables que fueran a utilizarse ulteriormente como aparatos verticales, deben asegurarse contra el peligro de vuelco, por ejemplo fijándolos con tornillos a la pared o montando una placa de trabajo o encimera de una pieza, atornillada a los armarios adyacentes o más próximos.

Homologación según norma europea EN 50242

Carga de la vajilla según se prescribe en la norma.

Ejemplos para cargar la vajilla: fig.1, 2, 3 y 4

Capacidad: 12 cubiertos

Programa comparativo: Lavado ligero

Regulador del abrillantador: 5

Detergente: 25 + 5g

En caso de poder modificarse la altura de la cesta superior, esta debe encontrarse en la posición superior. En caso de divergencia de las condiciones de ensayo prescritas en la norma EN 50242, por ejemplo en cuanto al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubiertos empleados, etc., consultar antes de la comprobación con el fabricante.

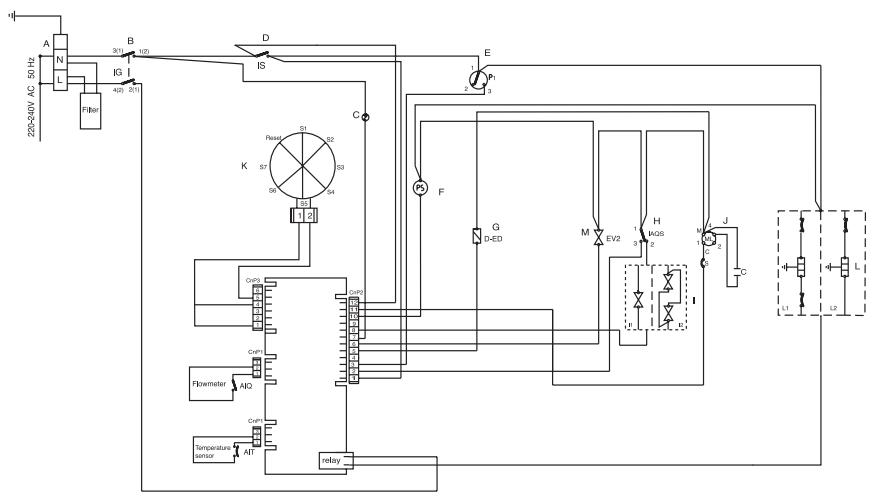

A. Arca cable B. Interruptor principal C. Indicador de corriente D. Interruptor puerta E. Interruptor nivel agua F. Motor bomba de desagüe G. Depósito detergente y abrillantador H. Interruptor desbordamiento

1. Válvula admisión agua I2. Válvula admisión agua (Aquastop) J. Motor bomba de lavado K. Interruptor de Programa L1. Calentador escondido L2. Calentador abierto M. Interruptor de descalcificador

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe llevar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurar de que este producto se desecha correctamente, usted ayuda a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Índice

Algunos modelos están ajustados con una manguera de abastecimiento de agua con "Aquastop" (ver fig. B) donde el tipo (PCPO) ya está colocado en la extremidad linhada.

• La manguera de descarga se coloca en la posición inferior.

• El brazo está bloqueado por partículas o restos de comida.

Terminado el programa, queda agua bajo la máquina.

Ruido de golpes de las válvulas de llenado.
