DW12-EFET - Lave-vaisselle HAIER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A++
Consommation d'eau	11 litres par cycle
Consommation électrique	1.05 kWh par cycle
Niveaux de bruit	49 dB
Programmes de lavage	6 programmes dont éco, rapide, intensif
Fonctions supplémentaires	Départ différé, option demi-charge
Dimensions approximatives	60 x 85 x 60 cm
Poids	45 kg
Alimentation électrique	220-240 V
Type de moteur	Moteur à induction
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de détergents adaptés
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, manuel de réparation inclus
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Garantie	2 ans pièces et main-d'œuvre
Compatibilités	Compatible avec les produits de nettoyage standards

FOIRE AUX QUESTIONS - DW12-EFET HAIER

Comment résoudre un problème de fuite d'eau avec le HAIER DW12-EFET ?

Vérifiez que le tuyau d'évacuation est correctement connecté et qu'il n'est pas plié ou obstrué. Assurez-vous également que le joint de porte est en bon état.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée.

Pourquoi le HAIER DW12-EFET ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués et que le filtre est propre. Assurez-vous également d'utiliser un détergent approprié.

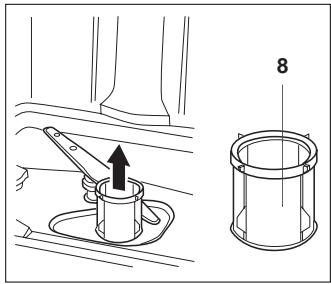

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus, puis replacez-le correctement.

Quelles sont les causes possibles d'un bruit excessif pendant le fonctionnement ?

Des bruits excessifs peuvent être causés par des objets mal placés dans le lave-vaisselle ou des bras gicleurs qui frottent contre les ustensiles. Vérifiez l'agencement des éléments.

Comment réinitialiser le HAIER DW12-EFET ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le.

Pourquoi l'affichage du lave-vaisselle indique-t-il un code d'erreur ?

Un code d'erreur indique un problème spécifique. Consultez le manuel d'utilisation pour identifier le code et les étapes de dépannage appropriées.

Comment savoir si le cycle de lavage est terminé ?

Le lave-vaisselle émet un signal sonore à la fin du cycle de lavage. Vous pouvez également vérifier le voyant lumineux sur le panneau de contrôle.

Quel type de détergent dois-je utiliser avec le HAIER DW12-EFET ?

Utilisez un détergent pour lave-vaisselle de bonne qualité, en suivant les recommandations du fabricant sur le type et la quantité à utiliser.

Comment prévenir les mauvaises odeurs dans le lave-vaisselle ?

Pour éviter les mauvaises odeurs, nettoyez régulièrement le filtre, laissez la porte entre-ouverte après utilisation pour permettre la circulation de l'air et utilisez des produits spécifiques pour désinfecter.

Que faire si le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

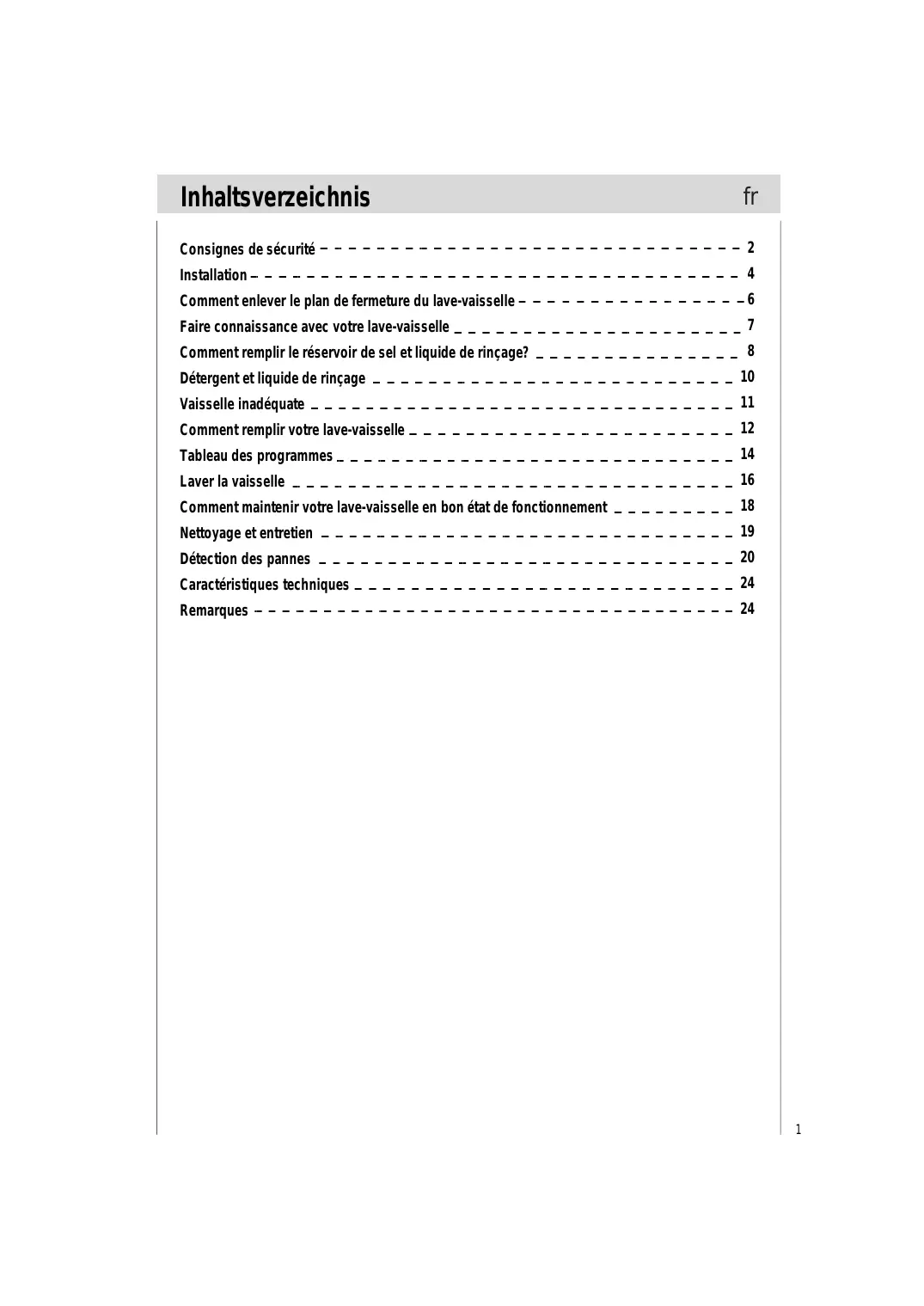

MODE D'EMPLOI DW12-EFET HAIER

Consignes de sécurité 2
Installation 4
Comment enlever le plan de fermetre du lave-vaiselle 6
Faire reconnaissance avec votre lave-vaisselle 7
Comment replir le reservoir de sel et liquide de rinceage? 8
Detergent et liquide de rincage 10
Vaisseilleinadequate 11
Comment remplir votre lave-vaisselle 12
Tableau des programmes 14
Laver la vaisselle 16
Comment maintenirYourave-vaisselle en bon etat de fonctionnement 18
Nettoyage et entretien 19
Detection des pannes 20
Charactéristiques techniques 24
Remarques 24

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils pésentent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur ou votre service après-vente.
• Veuiliez vous débarrasser des matérielx d'emballage conformément à la reglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaisse doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisse et celles du secteur doivent concorder.
  N'intercalez jamais de rallonge entre la fiche maje du lave-vaisselle et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaiselle, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Sur certains modèles seulement: Le boîtier en plastique voisin à la prise d'eau contient une vanne électrique; dans le flexible d'acciviée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux.

Utilisation quotidienne

• Le lave-vaisse doit être utilisé exclusivement par des adultes, pour laver de la vaisse et des ustensiles de cuisson.
• Cet apparéil n'est pas créé pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
  L'eau contenue dans le compartment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez enaucun cas la résistance pendant ou après un cycle de lavage.

• Régles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaisse lorsque vous étés pieds nus ou lorsque vos mains ou vos pieds sont mouillés.

• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit etre effectue, debranchez l'appareil.

Prudence avec les enfants

• Cet apparéil n'est pas concu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Il est recommandé de tener les jeunes enants sous contrôle afin d'éviter qu'ils ne jouent avec le lavevaisselle.
• Conserve les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisse lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détection des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service Àpres-vente.
• Les réparations doivent être réalisées exclusivement par du personnel spécifique.
• Si le cable d'alimentation est endommagé, le Replacement doit être seulement effectué par le contracteur, son service technique agrée ou par du personnel qualifié, afin d'éviter des dangers éléctriques.

• Afin de garantir l'EFFICACITÉ et la SéCURITÉ de l'appareil, nous vous conseillons :

• de toujours vous adresser à un Service ÀpRES-vente agrée par le fabricant. Toujours utiliser des pieces d'origine.

• Demander toujours l'utilisation de pieces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.
• Débarrasssez-vous de l'appareil en respectant la règlementation.

Tension dangereuse

Avertissement:

Des enfans poursraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mesure dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupe le cable de secteur etmetteze-le de cote.Detruisez la fermeture de la porte en sorte que la porte ne ferme plus.

Comment installer l'appareil

Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois laterales doivent être paralleles aux parois du meuble adjacent ou du mur. Le lave-vaissele est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

Commentmettre l'appareil au niveau

Dès que l'appareil est mis en place, réglez les pieds du lave-vaissele en les vissant ou en les dévisant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit partager une inclinaison inférieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

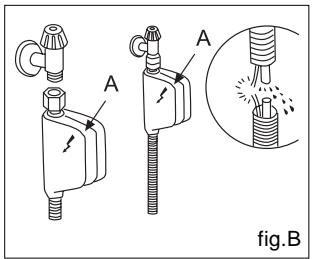

Raccordement à l'arrivée d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4 (gaz) filtré et assurez-vous qu'il est solidement fixé (voir fig.A). Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B). Un petit filtré d'eau est déjà inclu dans la partie filtré du raccord.

Si les conduits d'eau sont neufs ou n'ont pas ete utilisés pendant une longue pereiode, faites couler l'eau pour vous assurer qu'elle est propre et depourvue d'impuretés. En ne prenant pas cette précaution, vous courez le risque de boucher le conduit d'arrivee d'eau et d'endommager l'appareil.

Avertissement:

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les ancients tuyaux flexibles ne doivent pas être utilisés de nouveau.

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégats à votre habitation. Si, pour une raison quelconque, le boîtier renferment les composants électriques est endommagé, débranchez mmédiatement l'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boîtier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la fig.B. Seul ce type de raccordement est valable. Ne sectionnez enaucun cas le tuyau d'alimentation car il content des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurer ce tuyau auprès de revendeurs spécialisés ou d'un Service Avres-vente agree.

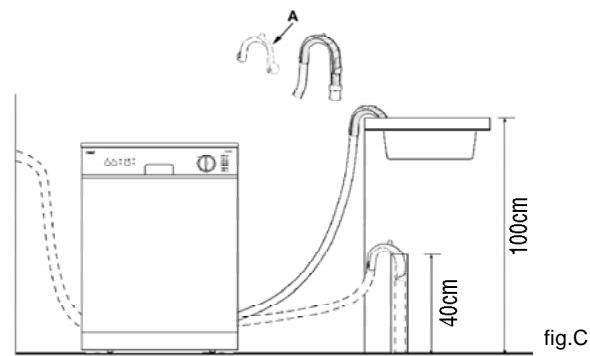

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni pié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. 3). L'extrémité libre du tuyau doit se trouver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergés dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour créé un syphone (voir fig. C).

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol.

Branchementélectrique

Après vous estre assurede que la tension d'alimentation et la fréquence de votrerhabitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la portede vore appeareil), et que l'installation électrique est prévue pour supporter la tension maximale indiqueeesur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse(la mise a la terre de l'appareil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez enaucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

Le lave-vaisselle et aussi intégrable. Suivez pour cela les indications suivantes:

A

B

C

D

E

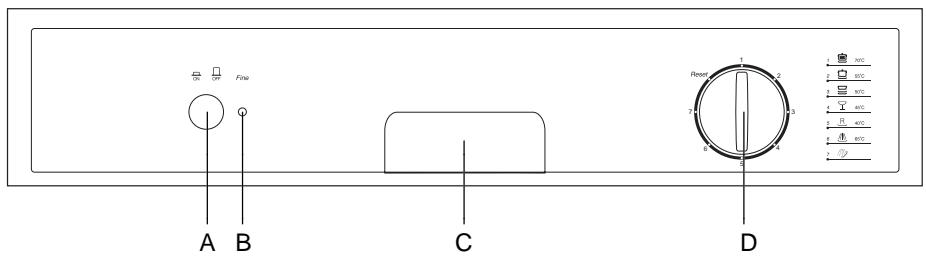

Premier plan (bandeau de commande)

A Touche"Marche/Arret"

C Poignée d'ouverture de la porte

B Voyant "Fine"

D Bouton de selection du cycle

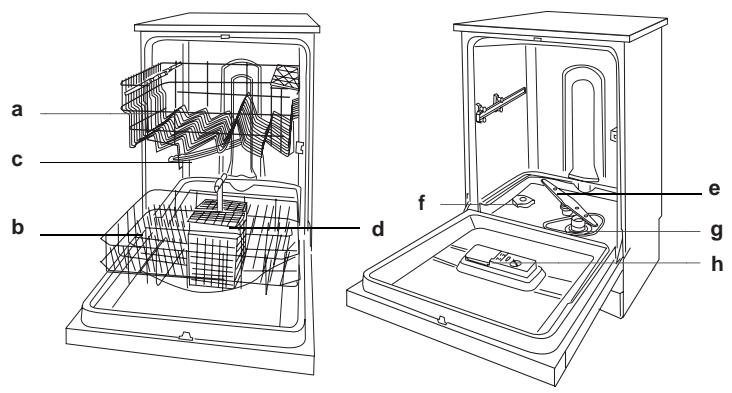

Premier plan (l'intérieur)

a Panier supérieur

e Bras d'aspersion inférieur

b Panier inférieur

f Bouchon du réservoiar à sel

c Bras d'aspersion supérieur

g Filtrde lavage

d Panier a couverts

h Distributeur de détergent et de liquide de rincege

Comment replir le réservoir de sel et Liquide de rinceage ? fr

Sel

Le degré de durété de l'eau varie d'un endroit à l'autre. Si l'eau qui alimentée votre lave-vaisselle est durable, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécifique conçu pour éliminer le calcaire et les mineraux Presents dans l'eau.

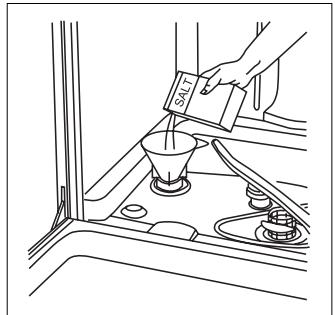

Comment replir I'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaiselle. Le réserve de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :

Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de Sel et enlevez-le.
- Si vous replisssez le réservoir de sel pour la première fois, replisssez-le d'eau.
- Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et verse 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
- Revissez soigneusement le bouchon.

Remplissez le réservoir de sel uniquement lorsque l'indicateur de niveau de sel (situé sur le bandeau de commande) clignote.

Afin d'éviter la formation de rouille, replisssez le distributeur de se juste avant de lancer un cycle de lavage.

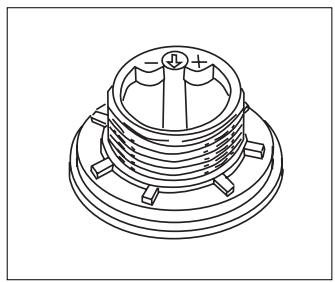

Réglage de la quantité de sel

Le lave-vaisse est conçu de manière à ce que vous puissiez régler la quantité de sel nécessaire, en fonction du degré de durété de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de durété de votre zone.

Pour régler la quantité de Sel nécessaire, procédez de la façon suivante:

• Dévissez le bouchon du réserveur de sel.
• Le réservoir de Sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
• Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de durée de l'eau.

Il est recommandé de faire le réglage en fonction du tableau ci-dessous:

Durété de l'eau
Niveau	0fH	0dH	mmol/l	Position sélécteur	Consommation sel (grammes/cycle)	Autonomie (cycles/2kg.)
1	0 ÷ 10	0 ÷ 17	0 ÷ 1,7	/	0	/
2	10 ÷ 25	18 ÷ 44	1,8 ÷ 4,4	"-"	20	60
3	25 ÷ 50	45 ÷ 89	4,5 ÷ 8,9	MED	40	40
4	>50	>89	>8,9	"+"	60	25

Liquide de rincege

Ce produit donne du brillant à la vaisselle et évite les traces d'eau au séchage. Le réservoir est situé sur le panneau interieur de la porte de l'appareil.

Comment replir le distributeur de liquide de rinceage

Pour ouvrir le distributeur de liquide de rincege, tournez le bouchon "1" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rincege nécessaire en tournant la vis de réglage "2", située en dessous du bouchon "1", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rincege correctement dosée améliore le séchage.

Si vous constatiez des gouttes d'eau ou des taches sur votre vaisse, il convient de régler le dosage sur une position supérieure.

Si les assiettes représent des striures blanches, réglez le dosage sur une position inférieure.

Détangent et liquide de rinceage

fr

Detergent

Utilisez exclusivement un dédTangent spécial pour lave-vaiselle. Remplissez le distributeur de dédTangent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de dédTangent est situé sur la paroi intérieure de la porte.

Comment replir le distributeur de détergent

• Pour ouvrir le couvercle "3" du distributeur, appuyez sur la touche "4".
• Versez le détergent destiné au cycle de lavage dans le département "5".
• Versez le détergent destiné au prélavage dans le département "6".
• Dès que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir referrer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Vaissele inadéquate

fr

Nous déconseillons de laver au lave-vaisselle:

Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températres régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorns délicats, en particulier les pièces de vaisselle anciennes impossibles à renouveler. Ces décors anciens n'ont pas été prévus pour le lave-vaisselle.

Autres pièces inadaptées: pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décorrs en verre, les pièces en aluminium et en argent peuvent se décolorer et pârir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil.

Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisse.

Recommendation

N'achetez désormais que de la vaisselle dont le fabricant confirme son adéquation au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaissselle les pieces de vaiselles salies par des cendres, de la cire, de la graisse minérale ou de la peinture.

Verres et vaisselle endommages

Causes:

• Nature et processus de fabrication du verre.
• Composition chimique du détergent.
• Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

• Utilisez des verres et de la porcelainne déclarés inalterables au lave-vaisse par son fabricant.
• Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
• Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

Comment replir votre lave-vaisselle

fr

Avant de ranger la vaisselle dans votre lave-vaisse, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui comprométrait les résultats de lavage.

Si des alimentes carbonisés et par conséquent très difficilles à détacher sont prênts dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaiselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisse.

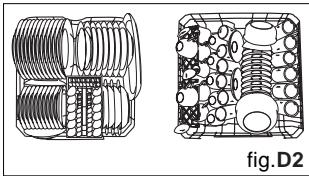

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommandé de ranger les plats de service et les couvercles sur les côtés du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

• Rangez toujours les cocottes, saladiers, etc. en les returnant (voir la fig.D).
• Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler.

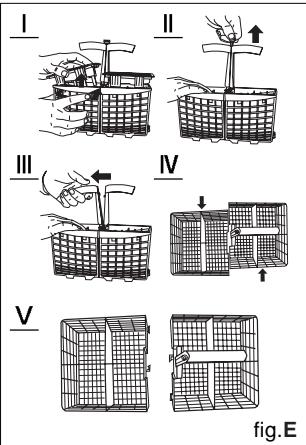

• Le panier à couverts peut être réduit de moitié (voir la fig.E), ce qui permet de n'utiliser qu'une des deux sections lorsque la quantité de couverts est peu importante. Dans ce cas, vous disposez de plus d'espace pour ranger des cocottes ou des casseroles supplémentaires. Vous pouvez également placer le panier à couverts dans le panier supérieur.
• Rangez les couverts dans le panier à couverts en positionnant la manche vers le bas; si le panier dispose de paniers latéraux, disposez chaque cuillère dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier supérieur. (voir la fig.E)

Capacité pour 12 couverts standard (EN 50242)

Panier inférieur

Avertissement:

Les couteaux et d'autres outils pointus doivent être mis dans le panier avec leur point vers le bas ou places horizontally.

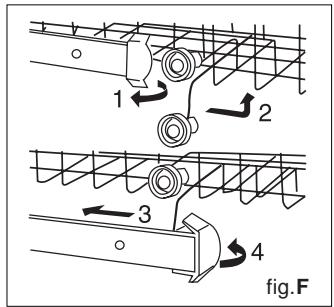

Comment utiliser le panier supérieur

Le panier supérieur est unconçu pour receivevoir de la vaisseille plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bolfs et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisse lè et les ustensiles de cuisson de façon à ce qu'ils ne puissant être déplacés par le jet d'eau.
• Le panier supérieur peut être régle en hauteur (voir la fig.F).

Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des cassetoles et plats plus grands dans le panier.

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

fig.G

Tableau des programmes

Programme de lavage	Type de vaissette Par ex. Porcelaine, casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés. sauges, pommes de terre,pâtes, riz, oeufs, plats rôtis	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rincege à l'eau froide. Rincege à l'eau chaude. Sécchage.
Lavage Normal					Prélavage à l'eau chaude. Lavage prolongé à 55°C. Rincege à l'eau froide. Rincege à l'eau chaude. Sécchage.
Lavage léger (EN50242)	Mixte	Soupes, pommes de terre,pâtes, riz, oeufs, plats rôtis	Faible	Peu adhérents	Prélavage à l'eau chaude. Lavage prolongé à 50°C. Rincege à l'eau froide. Rincege à l'eau chaude. Sécchage.
Verres		Café, gâteaux, lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Lavage à 45°C. Rincege à l'eau froide. Rincege à l'eau chaude. Sécchage.
Rprogramme Rapid					Lavage rapide à 40°C. Rincege à l'eau chaude.
Rinçages		Vaissette à rincer et à sécher uniquement.			Rincege à l'eau chaude à 65°C. Sécchage.
Trempage		Passer la vaissette sous le robinet si elle doit séjourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchant sur la vaissette.
Détergent		Liquide de rinceage			Durée en minutes
Prélavage	Lavage prolongé
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	● (*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) Essais comparatifs selon EN 50242 avec réglage du liquide de rincege: 5

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.

Example:

En présence de vaisseille mixte importante de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme "Lavage Normal".

Conseil economie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfère à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaisse
• Température d'arrivée de l'eau
• pression dans les conduites d'eau
• Température ambiente
• ariations de la tension secteur
• Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

Mise en service de l'appareil

Démarrage d'un cycle de lavage

Assurez-vous que l'appareil est correctement branché sur le secteur.
- Vérifiez que le robinet d'arrivée d'eau est ouvert au maximum.
Chargez le lave-vaisse.
- Mettez le détergent.
- Appuyez sur la touche Marche/Arrêt, le voyant «Fine» s'allume.
- Choisissez le programme adapté au chargement à laver en tournant leprogrammateur, qui se trouve à droite du panneau de commande, et alignez celui-ci sur le marque du programme souhaïte. Si le programmateur est justement aligné sur le marque du programme souhaïte, tournez le programmateur jusqu'à la position «Reset» et puis returnez au point de départ.
- Àprous 5 secondes, levoyant «Fine» s'éteint et le cycle de lavage démarre.

A la fin du cycle de lavage

Un signal sonore indique la fin du cycle (6 bips sonores), le voyant «Fine» s'allume. Appuyez sur le bouton «ON-OFF»(Marché/Arrêt), fermez le robinet d'arrivée d'eau etentaouvre la portedu lavevaisselle. Attendre quelques minutes avant de sortir les vaiselles qui sont encore chaudes. Les vaiselles sécheront ainsi encore mistrux.

Arreter ou modifier un cycle en cours

Un cycle en cours de fonctionnement ne peut être modifié que s'il a démarré depuis peu. Dans le cas contraire le produit de lavage peut déjà avoir été utilisé et l'eau de lavage vidangée. Il faut alors recharger le bac à produit (cf. la section «Comment replir le distributeur de détergent»).

Tournez le programmeur à la position «Reset»,CHOISISEZ ensuite le programme souhaïte.

Avertissement:

Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.

Après chaque lavage

Après chaque lavage, fermez le robinet d'acciviè d'eau et laissiez la porte légèrement entrouverte, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranche toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibed'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures prsentes sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisse.

Comment déplacer votre apparéil

Si vous devez déplacer votre apparéil, voirlez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuellement être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

Absence prolongée

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'accuee d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaiselle.

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent et de l'envervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisse.

Etat général de l'appareil

• Vérifiez si le compartment de lavage présente des dépôts de graissse et de tartre.
• Si vous trouvez de tels dépôts:

Lavez la machine à fond avec du détergent.

Filtres

Les filtres "7,8" empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe.
Ces souillures peuvent parfois boucher les filtres.

• Apès chaque rincçage, vérifiez si les filtresprésent des résidus alimentaires;le cas échéant, nettoyez-les.

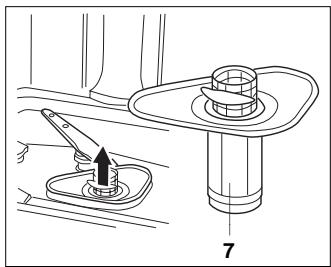

• Àprous avoir détaché le microfiltre "7", vous pouvez extraire l'ensemble filtrant "8". Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "8" en place puis remettez le microfiltre "7".

Bras pivotants d'aspersion

Le lartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "9" et "10".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.

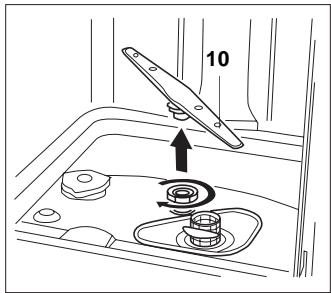

  Le cas échéant, soulevez le bras rotatif inférieur "10".

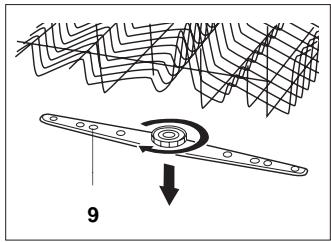

• Dévissez le bras rotatif supérieur "9".
  Nettoyez les bras rotatifs sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à追寻 les causes des dérangements

Dérangements...

...à la mise en service

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de I'appareil debranchee de la prise secteur.
- Porte de l'appareil incorrectly fermée.
- Touche de programmation pas enforcée.
- Robinet d'eau pas ouvert.
Filtre du flexible d'arrivée d'eau bouché.

• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie del'utilisateur.

...sur I'appareil

Quand le signal sonore émet le signal suivant, un bip de 2 secondes suivi par 2 secondes de silence et ainsi de suite.

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccardé correctement;
• l'alimentation en eau de votre habitation n'a pas ete coupee et que la pression est suffisante ;
• le tuyau d'alimentation n'est ni écrasé ni plié;
• le filtré du tuyau d'alimentation n'est pas obstrué.
• le tuyau de vidange est disposé trop bas.

Quand le signal sonore émet le signal suivant, un bip de 3 secondes suivi par 3 secondes de silence et ainsi de suite.

• le tuyau de vidange n'est ni écrasé ni pié.
• le tuyau de vidange est disposé trop haut.

Quand le signal sonore émet le signal suivant, un bip de 6 secondes suivi par 6 secondes de silence et ainsi de suite.

• le tuyau de vidange est disposé trop bas.

Si toutes ces contrôles sont réalisés et toute fois l'erreur persistérerait, veuillez mettre hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persististe, adressez-vous à votre Service ÀpRES-vente le plus proche en indiquant :

le type de panne;
- le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempil.
• Mécanisme bloqué par des restes de détergent collés.

Les indicateurs de contrôle ne s'eteignent pas après le lavage

• Interrupteur principal encore en service.

Après le lavage, des restes de détergent collent dans le réservoir de dosage

• Le réserveir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réserveir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
• Pompe de vidange bloquée.
  Les filtres sont bouches.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisseille dans le dispositif de dosage du liquide de rincege.
• Du produit de rincege répandu peut conduire à une formation excessive de mousse lors du processus de rincege suivant, c'est pourquoi enlevez le produit de rincege répandu avec un chiffon.

L'appareil s'arrêtependant le lavage

Coupure de courant.
- Alimentation en eau coupée.

Bruits de percussion pendant le lavage

• Le bras pivotant d'aspersion percute des pièces de la vaisse.

Clients pendant le lavage

• Pièces de vaisselle incorrectly rangeés.

Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

Des résidus alimentaires adhérent contre la vaiselle

• Vaisselle mal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces.
  Panier excessivement rempli de vaisse.
• Les pieces de vaissele se touchent.
• Vous n'avez pas mis assez de détergent.
• Vous avez choisi un programme de lavage pas assez puissant.
• Une piece de vaisse l a empêché la rotation du bras pivotant d'aspersion.
• Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
• Les filtres sont bouchés.
• Filtres incorrectement installés.
• Pompe de vidange bloquée.

Les pièces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.
• Le dédTangent a un effet blanchisant insuffistant. Utilisez un dédTangent avec agent de blanchiment chloré.

Des taches en partie blanches demeurent sur la vaiselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rincege régèle trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisse ne sèche pas

• Vous avez choisi un programme sans séchage.
• Vous avez reglé le liquide de rincege sur une trop faible quantité.
• Vous avez sorti la vaiselle trop tôt.

Les verres n'étincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en sel de I'eau de lavage excessive.

• Couvercle du réservoir de sel pas visse à fond.
• Vous avez repandu trop de sel lors du replissage de son réservoir.

Les verres prennet un voile opaque et decolorent.

Les revêtements indésirables refusent de partir

• Vous avez versé un détergent inapproprié.
• Ces verres ne sont pas lavables au lave-vaiselle.

Les verres et les couverts représentent des stries, les verres prennent un aspect métallique

Le dosage du liquide de rincege est regle trop elevé.

\section*{Caracteristiques techniques}

fr

Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-0.6MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximale du courant	10A
Puisance absorbée totale	1950W

Remarques

Remarque concernant la mise au rébut

Les apparèils usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respecteuse de l'environnement permet de récapuerer de précieuses matières premières.

Lorsque l'ancien appeareil a fini de servir, débranche sa fiche maje de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche.

Détruirez la serrure de la porte. Vous évitezez ainsi que les enfants ne s'enferment accidentellement à l'intérieurur de l'appareil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matérielux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pièces qui le constituent.

Ils risquent de s'étouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

Généralités

• Les apparèls intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installerant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement: l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche male, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côte secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3mm entre contacts.

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaisse selon cette norme

Example de rangement: fig. 1, 2, 3 et 4

Programme utilise pour la comparaison: Lavage léger

Réglage du liquide de rincege: 5

Detergent: 25g + 5g

Si le panier supérieur est régliable en hauteur, installez-le dans la position supérieur.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisselle et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

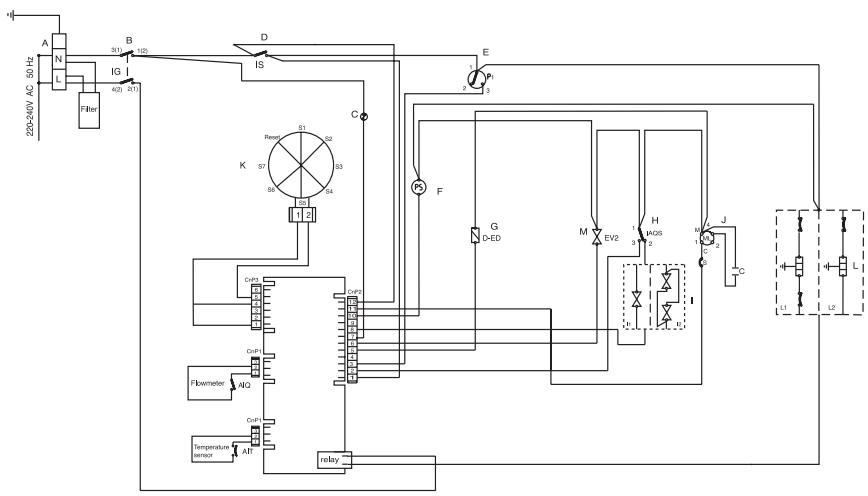

A. Boite cablage
I1. Vanne admission d'eau
B. Interrupteur Marche-Arret
12. Aquastop vanne admission d'eau
C. Voyant d'alimentation
J. Pompe de cyclage
D. Interrupteur porte
K5. Programmateur
E. Interrupteur niveau d'eau
L1. Rechauffeur interne
F. Pompe de vidange
L2. Rechauffeur externe
G. Réservoir de sel et liquide de rincage
M. Interrupteur d'adoucisseur
H. Interrupteur débordement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concenme, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour I'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez achetié le produit.

Indice

it
