Producttype	Inbouw vaatwasser
Merk	HAIER
Model	DW12-EFET
Breedte	60 cm
Diepte	60 cm
Hoogte	85 cm
Capaciteit	12 standaard couverts (EN 50242)
Waterdruk	0.03 - 0.6 MPa
Voedingsspanning	220-240 V ~ 50 Hz
Maximale stroom	10 A
Totaal opgenomen vermogen	1950 W
Wasprogramma's	Intensief, Normaal, Licht, Glazen, Snel, Spoelen, Weken
Anti-overstromingssysteem	Aquastop met elektrische klep en beschermingskast
Waterontharder	Instelbaar volgens waterhardheid (van 0 tot >50 °fH)
Zoutdispenser	Reservoir van 2 kg met niveaumelder
Spoelglansmiddel dispenser	Instelbaar op 6 standen
Wasmiddel dispenser	Met compartimenten voor hoofdwas en voorwas
Sproeiarmen	Bovenste en onderste, demonteerbaar voor reiniging
Filters	Microfilter en filtereenheid verwijderbaar
Mandjes	Bovenmand in hoogte verstelbaar, ondermand, opvouwbare bestekmand
Kinderveiligheid	Deurvergrendeling, niet aanbevolen voor kinderen zonder toezicht
Materialen	Roestvrij staal (kuip), kunststof (panelen)
Onderdelen	Originele onderdelen verkrijgbaar bij de erkende klantenservice
Repareerbaarheid	Alleen reparaties door gekwalificeerd personeel

Veelgestelde vragen - DW12-EFET HAIER

Hoe installeer ik de HAIER DW12-EFET vaatwasser?

Plaats het apparaat tegen de muur, stel de voetjes waterpas (helling < 2°), sluit de toevoerslang voor koud water aan op een 3/4 gas kraan met filter, en sluit de afvoerslang aan op een afvoer van 4 cm diameter op een hoogte van 40 tot 100 cm. De elektrische aansluiting moet op een geaard stopcontact. Volg de schema's in de handleiding.

Hoe vul ik het zoutreservoir?

Verwijder de ondermand, draai de dop van het zoutreservoir los. Bij eerste gebruik eerst met water vullen. Giet ongeveer 2 kg speciaal vaatwasserzout met de meegeleverde trechter. Schroef de dop goed vast. Alleen vullen als de niveaumelder knippert, bij voorkeur vlak voor een cyclus om roest te voorkomen.

Hoe stel ik de zouthoeveelheid in op basis van de waterhardheid?

Draai de dop los, draai de binnenschijf tegen de klok in van '-' naar '+' al naar gelang de hardheid. Raadpleeg de tabel in de handleiding: voor 0-10 °fH, stand '0' (geen zout); 10-25 °fH, '-'; 25-50 °fH, 'MED'; >50 °fH, '+'. Het verbruik varieert van 0 tot 60 g/cyclus.

Welk wasmiddel gebruiken en hoe de dispenser vullen?

Gebruik uitsluitend speciaal vaatwasserwasmiddel. Open het deksel door op de knop te drukken. Giet het wasmiddel voor de hoofdwas in het hoofdvak (5) en eventueel voor de voorwas in het vak (6). Sluit tot het klikt. Reinig de randen voor een gemakkelijke sluiting. Doe de tabletten niet in de bestekmand.

Wat te doen als de vaatwasser niet start?

Controleer of het apparaat is aangesloten, de zekering in huis niet is gesprongen, de deur goed gesloten is, de waterkraan open is en het filter van de toevoerslang niet verstopt. Zorg ervoor dat het programma is geselecteerd en dat de aan/uit-knop is ingedrukt. Als het lampje 'Fine' brandt, wacht dan 5 seconden.

Hoe interpreteer ik de foutpieptonen?

Als u een pieptoon van 2 seconden hoort gevolgd door 2 seconden stilte (herhaald), duidt dit op een probleem met de watertoevoer: controleer de kraan, de toevoerslang (niet geknikt, niet geblokkeerd) en de druk. Een pieptoon van 3 seconden gevolgd door 3 seconden stilte duidt op een afvoerprobleem: controleer of de afvoerslang niet geknikt of geblokkeerd is en op de juiste hoogte is geplaatst. Een pieptoon van 6 seconden gevolgd door 6 seconden stilte duidt op een te lage afvoer.

Waarom is mijn vaat slecht gewassen of vlekkerig?

Mogelijke oorzaken: vaat verkeerd ingeruimd (stralen bereiken niet), mand te vol, vaat die elkaar raakt, onvoldoende wasmiddel, te zwak programma, filter verstopt, sproeiarmen geblokkeerd of spuitmonden verstopt. Reinig de filters en armen, controleer de dosering en het programma.

Hoe onderhoud en reinig ik de vaatwasser?

Laat na elke wasbeurt de deur op een kier staan om schimmel te voorkomen. Reinig regelmatig de rubbers met een spons. De filters (microfilter en filtereenheid) moeten indien nodig na elke cyclus worden verwijderd en onder stromend water gereinigd. De sproeiarmen zijn demonteerbaar: til de onderste arm op en draai de bovenste los om ze te spoelen. Gebruik witte azijn of een speciaal ontkalkingsmiddel.

Hoe verplaats of bewaar ik de vaatwasser bij langdurige afwezigheid?

Bij verplaatsing het apparaat rechtop houden. Bij langdurige afwezigheid een lege cyclus starten, stekker eruit, waterkraan dicht en deur op een kier laten. Dit beschermt de rubbers en voorkomt nare geuren.

Waar vind ik onderdelen en hoe krijg ik reparatie?

Gebruik uitsluitend originele onderdelen. Neem contact op met een door de fabrikant erkende klantenservice. Voor reparatie neemt u contact op met de dichtstbijzijnde service, onder vermelding van het storingsbeeld, het model (DW12-EFET) en het serienummer (S/N) op het typeplaatje aan de binnenzijde van de deur.

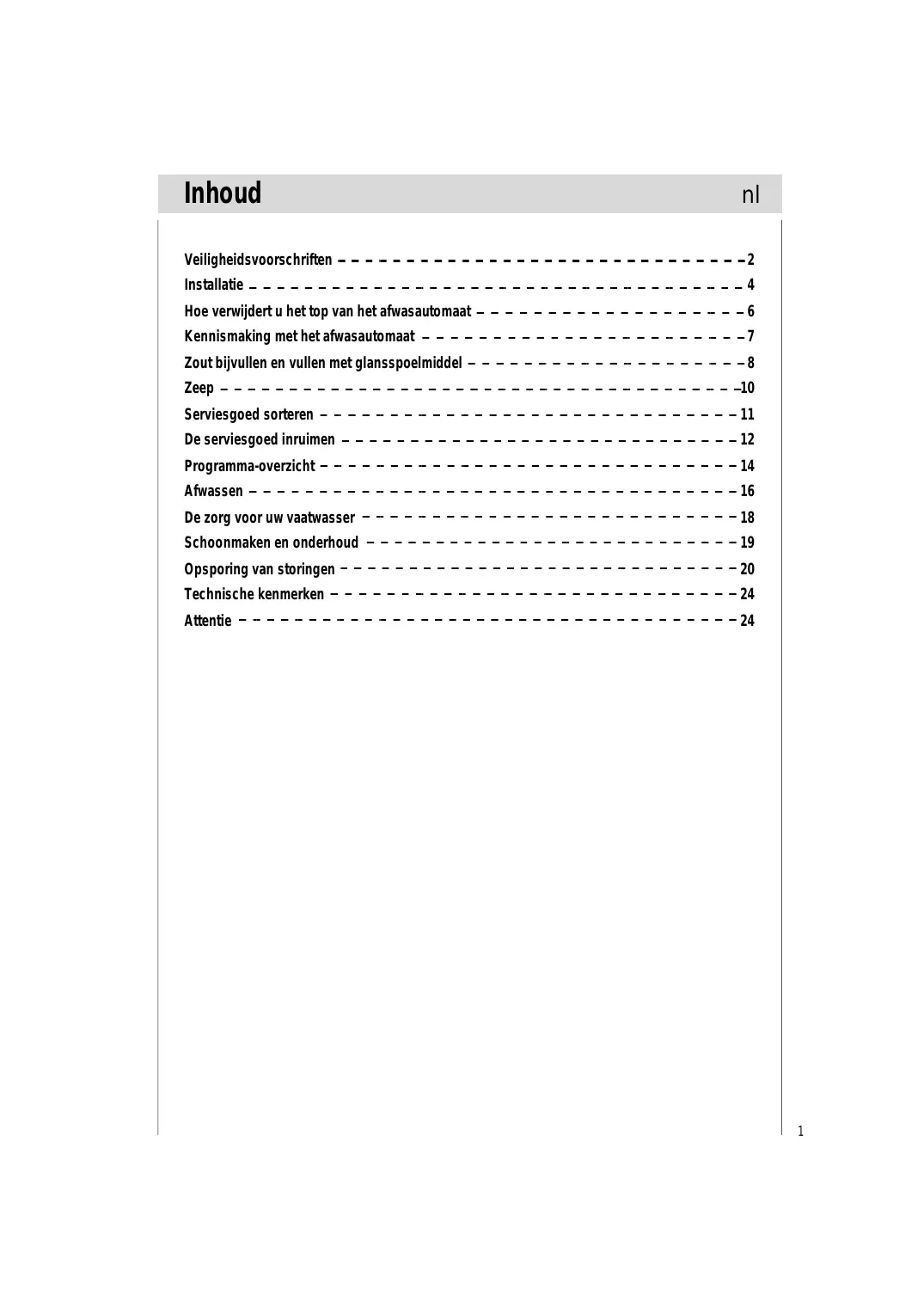

GEBRUIKSAANWIJZING DW12-EFET HAIER

Hoe verwijdert u het top van het afwasautomaat - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6

Kennismaking met het afwasautomaat - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Zout bijvullen en vullen met glansspoelmiddel - 8

Zeep - 10

Serviesgoed sorteren 11

De serviesgoed inruimen 12

Programma-overzicht 14

Afwassen 16

De zorg voor uw vaatwasser 18

Schoonmaken en onderhoud 19

Opsporing van storingen 20

• Controleer onmiddellijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen, maar contact opnemen met uw leverancier.
• Het verpakkingsmateriaal volgens de bestaande milieuvoorschriften (laten) afvoeren.

Bij de installatie

• Het apparaat volgens het installatie- en montagevoorschrift plaatsen en aansluiten.
• Tijdens het installeren mag de afwasautomaat niet op het lichtnet worden aangesloten.
• Overtuig u ervan dat het aardingssysteem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd.
• De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de afwasautomaat.
• Gebruik bij het aansluiten nooit een verlengkabel.
• Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ervan is vastgeschroefd.
• Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn.
• Niet bij alle modellen:

Het kunststof huis aan de wateraansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang niet doorsnijden en het kunststof huis niet in water onderdompelen.

• Gedurende de installatie het netsnoer niet overmatig of gevaarlijk buigen of platdrukken.

Dagelijks gebruik

• De vaatwasser mag alleen worden gebruikt door volwassenen voor het afwassen van vaatwerk en keukengerei.
• Dit apparaat niet buitenshuis installeren, ook niet wanneer de ruimte waar ze geïnstalleerd worden overkapt is; het is tevens gevaarlijk om de vaatwasser bloot te stellen aan regen en natuurelementen.
• Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen.
• Het water in de spoelruimte is geen drinkwater.
• Doe geen oplosmiddel in de spoelruimte. Kans op explosie!
• Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit.
• Het verwarmingselement niet aanraken gedurende of na een wascyclus.
• Fundamentele regels bij het gebruik van het apparaat: - Raak de vaatwasser nooit aan op blote voeten of met natte handen of voeten.
• Wij raden het gebruik van verlengsnoeren en stekkerblokken af.
• Wanneer het apparaat niet goed werkt of onderhoud moet worden uitgevoerd, de stroom naar het apparaat afsluiten.
• De deur niet in open positie laten staan, dit kan gevaar opleveren.

Bij kinderen in het huishouden

• Het apparaat is niet bestemd voor gebruik door jonge kinderen of zwakbegaafden zonder toezicht.
• Er op toezien dat jonge kinderen niet met de machine spelen.
• Zeep en dergelijke buiten bereik van kinderen houden; zorg er tevens voor dat ze niet in de buurt van de vaatwasser kunnen wanneer deze open staat.

Bij schade

• Wanneer het apparaat niet werkt, de watertoevoer dichtdraaien en de stekker uit het stopcontact trekken. Vervolgens het onderdeel "Opsporing van storingen" raadplegen. Wanneer u het probleem niet op kunt lossen, contact opnemen met een servicecentrum.
• Reparaties mogen alleen worden uitgevoerd door gespecialiseerd onderhoudspersoneel.
• Wanneer het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, of service dealer of bevoegde personen, om elektrische gevaren te voorkomen.
• Om de EFFICIENCY en VEILIGHEID van dit apparaat te behouden, raden wij aan:
• alleen met door de fabrikant erkende Servicecentra contact op te nemen.
• reparatie met niet originele onderdelen te weigeren.

Bij het afvoeren van het apparaat

• Apparaten die niet meer gebruikt worden, moeten buiten bedrijf gesteld worden door het netsnoer af te koppelen en de deurvergrendeling te verwijderen.
• Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren.

Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen.

Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit.

Installatie

nl

De vaatwasserplaatsen

Plaats de vaatwasser in de gewenste positie. De achterzijde moet tegen de wand rusten, en de zijkanten langs de nevenliggende kasten of wand. De vaatwasser is voorzien van watertoevoer- en -afvoerslangen die links of rechts kunnen worden aangebracht om correcte installatie te vergemakkelijken.

De vaatwasser waterpas stellen

Zodra de vaatwasser in positie staat, de voetjes afstellen (door ze in of uit te draaien) tot de vaatwasser waterpas staat. In alle gevallen mag het apparaat niet meer dan 2° hellen. Wanneer de vaatwasser waterpas staat, zal dit bijdragen aan een correcte prestatie.

Wateraansluiting

Sluit de koudwatertoevoerslang aan op een 3/4 inch (gas) schroefdraadaansluiting en draai deze stevig vast (zie afbeelding A). Als de waterleidingen lange tijd niet zijn gebruikt of al geruime tijd niet zijn gebruikt, laat het water dan een tijdje lopen om er zeker van te zijn dat het water goed stroomt en vrij is van onzuiverheden. Als deze voorzorgsmaatregel niet wordt genomen, bestaat de kans dat de waterinlaat geblokkeerd raakt en dat het apparaat beschadigd raakt.

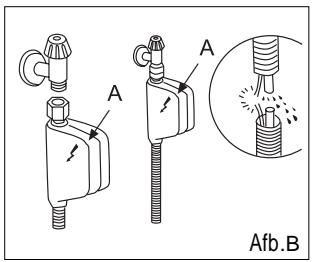

WAARSCHUWING:

Het apparaat moet met een nieuwe slang op de watertoevoerkraan worden aangesloten en de oude slang mag niet opnieuw worden gebruikt.

Aqua-stop beveiliging

De vaatwasser is voorzien van een systeem dat bij een probleem met de watertoevoerslang of een lek in het apparaat de watertoevoer automatisch afsluit om overstroming te voorkomen. Als om wat voor reden dan ook de behuizing met de elektrische onderdelen beschadigd raakt, haal dan onmiddellijk de stekker uit het stopcontact. Om ervoor te zorgen dat de overloopbeveiliging correct werkt, moet behuizing "A" met de watertoevoerslang op de watertoevoerkraan worden aangesloten zoals getoond in afbeelding B. Geen enkele andere aansluiting is aanvaardbaar. De watertoevoerslang mag in geen enkel geval worden doorgesneden, omdat deze elektrische onderdelen bevat die onder spanning staan. Als de slang niet lang genoeg is voor een correcte aansluiting, vervang de slang dan door een slang die lang genoeg is. Deze slang is op aanvraag verkrijgbaar bij gespecialiseerde detailhandelaren en servicecentra.

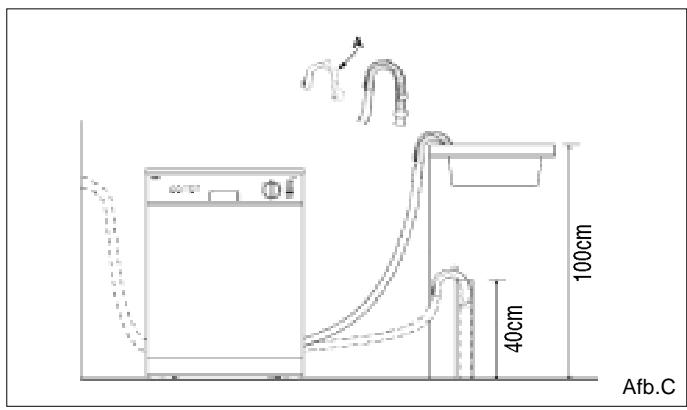

Afvoerslang aansluiting

Breng de afvoerslang aan in een afvoerbuis met een minimale diameter van 4 cm, of laat deze in de gootsteen lopen, waarbij u ervoor moet zorgen dat de slang niet gebogen of geknikt wordt. Gebruik de speciale kunststof steun die wordt meegeleverd (zie afbeelding C). Het vrije uiteinde van de slang moet zich op een hoogte tussen 40 en 100 cm bevinden en mag niet in water worden ondergedompeld.

Opgelet:

De speciale kunststof steun moet stevig aan de muur worden bevestigd om te voorkomen dat de afvoerslang kan bewegen en er water uit de afvoer komt.

Elektrische aansluiting

Controleer dat de spannings- en frequentiewaarden van uw woning overeenkomen met de waarden op het typeplaatje (gesitueerd op het roestvrijstalen binnengedeelte van de deur van het apparaat) en dat het elektrische systeem geschikt is voor de maximale spanning op het typeplaatje. Steek de stekker in een goed geaard stopcontact (de aarding van het apparaat is een wettelijk veiligheidsvoorschrift).

Wanneer het stopcontact waarop het apparaat wordt aangesloten niet geschikt is voor de stekker, vervang dan de stekker in plaats van adapters of dergelijke te gebruiken, aangezien deze kunnen oververhit raken en vlam kunnen vatten.

Voorzichtigheden:

De afwasmachinestop moet toegankelijk zijn, zelfs wanneer het toestel als ingebouwde eenheid wordt geïnstalleerd, zodat het onderhoud veilig kan worden uitgevoerd.

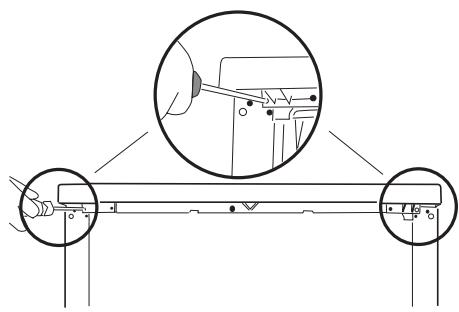

Hoe verwijdert u het top van de afwasautomaat

De afwasmachine kan als ingebouwde eenheid geïnstalleerd worden. Volg de onderstaande aanwijzingen:

A

B

C

D

E

Kennismaking met de afwasautomaat

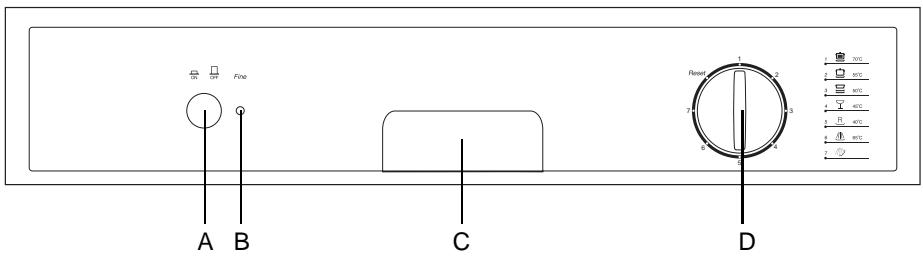

Detailopname (bedieningspaneel)

A Aan/uit-knop

C Deurgreep

B "END"-controllampje

D Programmakeuzeknop

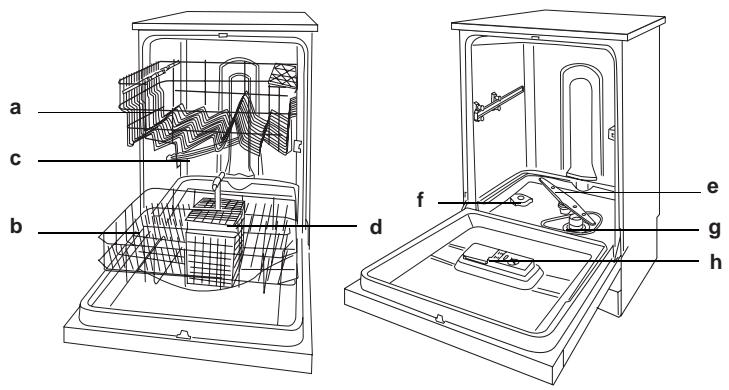

Detailopname (binnenzijde)

a Bovenkorf

g Afwasfilter

b Onderkorf

h Zeep- en glansspoelmiddeldispenser

c Bovenste sproeiarm

i Watertoevoerslang met Aquastop

d De mand voor het tafelsilver

j Afvoerslang

e Onderste sproeiarm

k Elektrische aansluitkabel

f Dop zoutreservoir

Zout bijvullen en vullen met glansspoelmiddel

nl

Zout

De hardheidsgraad van het water varieert van plaats tot plaats. Bij hard water in de vaatwasser vormt zich een aanslag op de borden en het keukengerei.

De machine is voorzien van een speciale waterontharder die zout gebruikt, specifiek bestemd om kalk en mineralen in het water te elimineren.

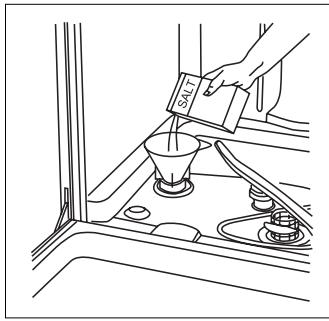

Zout aanbrengen

Altijd zout gebruiken specifiek bestemd voor vaatwassers. Het zoutreservoir bevindt zich onder de onderkorf en moet als volgt worden gevuld:

• De onderkorf verwijderen en vervolgens de dop van het zoutreservoir losdraaien en verwijderen;
• Wanneer het reservoir voor de eerste keer wordt gevuld, eerst vullen met water;
• Plaats het uiteinde van de trechter (bijgeleverd) in de opening en breng 2 kg zout aan. Het is normaal dat een kleine hoeveelheid water UIT het zoutreservoir komt.
• De dop voorzichtig weer aandraaien.

Het zout bijvullen wanneer het "zoutniveau laag" indicatielampje (op het bedieningspaneel) aan gaat.

Om roestvorming te voorkomen, het zout pas aanbrengen net voor de aanvang van een wasprogramma.

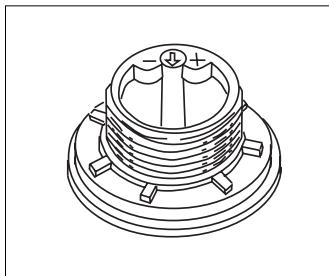

Zoutverbruik aanpassen

Het zoutverbruik van de vaatwasser kan worden aangepast aan de hardheid van het water. Dit is voorzien om het zoutverbruikniveau te optimaliseren en aan te passen tot minimaal gebruik. Uw waterleidingbedrijf kan informatie verstrekken over de hardheidsgraad van het water in uw regio. Het zoutverbruik kan als volgt worden aangepast:

Draai het deksel van de zoutcontainer open; - Er is een ring op de container met een pijl erop (zie illustratie op de zijkant); - Als het nodig is moet u volgens de hardheid van het gebruikte water de ring tegen de klok in draaien van "-" naar "+"

Wij raden u aan om volgens onderstaand schema het gebruik van het zout te reguleren:

Hardheid van het water.
Hetiveau	°fH	°dH	mmol/l	Keuze positie	Zoutgebruik.(gram./cyclus)	Autonomie(cyclus/2kg)
1	0÷10	0÷17	0÷1,7	/	0	/
2	10÷25	18÷44	1,8÷4,4	"-"	20	60
3	25÷50	45÷89	4,5÷8,9	MED	40	40
4	>50	>89	>8,9	"+"	60	25

Glansspoelmiddel

Dit product zorgt ervoor dat het vaatwerk glanst en zonder vlekken droogt. De dispenser zit aan de binnenzijde van de deur en moet na 80 wasbeurten worden gevuld.

Glansspoelmiddel aanbrengen

Dop "1" tegen de wijzers van de klok in draaien om de dispenser te openen en het glansspoelmiddel aanbrengen zonder de dispenser te ver te vullen.

De hoeveelheid glansspoelmiddel die voor elke cyclus wordt gebruikt kan worden geregeld door dosisafstelling "2" onder dop "1" te draaien met een schroevendraaier. Er zijn 6 verschillende instellingen; de standaard dosering is 3.

Belangrijk

Correcte dosering van het glansspoelmiddel bevordert een goede droging. Wanneer er waterdruppels of vlekken achterblijven op het vaatwerk, moet de dosering worden afgesteld op een hogere instelling.

Wanneer de borden witte strepen vertonen, de dosering afstellen op een lagere instelling.

Zeep

Men moet zeep gebruiken specifiek bestemd voor vaatwassers. De dispenser telkens voor de aanvang van het wasprogramma vullen overeenkomstig de aanwijzingen in de "Programma-overzicht". De dispenser zit aan de binnenzijde van de deur.

Zeep aanbrengen

• Druk op knop "4" om klep "3" op de dispenser te openen. Giet de zeep voor het wasprogramma in het vakje "5". Giet de zeep voor het voorwassen in het vakje "6".
• Nadat de zeep is aangebracht, de klep sluiten en aandrukken tot deze vastklikt.

Let op:

Om de klep gemakkelijk te kunnen sluiten, eventueel teveel aan zeep van de randen van de dispenser verwijderen.

In uw afwasautomaat mag u het volgende niet afwassen:

bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen. Gevoelige gedecoreerde glazen en vazen, speciaal antiek of niet meer te vervangen serviesgoed. Deze decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat.

Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed en voorwerpen van zilver en aluminium kunnen dof worden nadat ze vele malen zijn afgewassen. Verder hoog materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat. Thuis.

Tip:

koop voortaan alleen serviesgoed waar bij staat aangegeven dat het geschikt is voor een afwasautomaat.

Attentie:

Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen.

Schade aan glas en serviesgoed

Oorzaken:

Glassoort en fabricagewijze van het glas; Chemische samenstelling van het afwasmiddel; - Temperatuur van het water en programmaduur van de afwasautomaat.

Advies:

• Gebruik glas en porselein dat door de fabrikant aangeduid wordt als geschikt voor afwasautomaten.
• Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt zich informeren bij de fabrikant van het afwasmiddel.
• Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur.
• Om beschadigingen te voorkomen, glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat halen.

Het serviesgoed inruimen

Alvorens de vaat in de vaatwasser te plaatsen, zo veel mogelijk etensresten verwijderen om te voorkomen dat het filter verstopt raakt, waardoor de prestatie afneemt.

Wanneer potten en pannen aangebakken voedsel hebben dat zeer moeilijk te verwijderen is, raden wij aan deze te laten weken alvorens ze in de vaatwasser te plaatsen. Dit zal de noodzaak voor extra wasbeurten elimineren.

Trek de korf uit om de vaatwasser gemakkelijk in te ruimen.

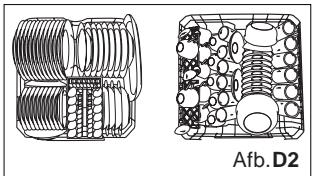

Gebruik van de onderkorf

Wij raden aan moeilijk te reinigen voorwerpen in de onderkorf aan te brengen: potten, pannen, deksels, schalen en kommen, zoals getoond in nevenstaande afbeelding.

Schalen en deksels bij voorkeur aan de zijkant van de korf aanbrengen om te voorkomen dat de draaiing van de bovenste sproeiarm geblokkeerd wordt.

• Potten, schalen enz. altijd met de bodem naar boven gericht aanbrengen (zie Afb. D). Diepe kommen schuin aanbrengen zodat het water eruit kan stromen.

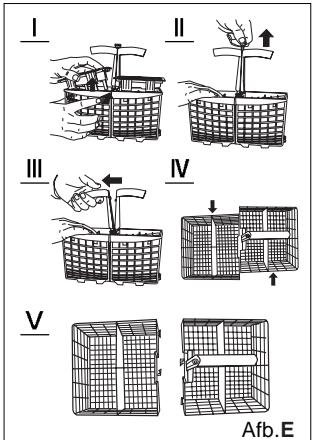

• Het bestekmandje kan worden verdubbeld (zie Afb. E) zodat slechts een gedeelte wordt gebruikt wanneer er weinig bestek is. Dit geeft extra ruimte voor potten en pannen. Het bestekmandje kan tevens in de bovenkorf worden aangebracht. Bestek in het bestekmandje aanbrengen met de handgrepen naar beneden; wanneer de korf zijmandjes heeft, de lepels individueel aanbrengen in de desbetreffende uitsparingen. Met name lang keukengerei horizontaal aanbrengen aan de voorzijde van de bovenkorf.

Lading voor 12 standaardcouverts

WAARSCHUWING:

Messen en andere werktuigen met scherpe punten moeten met hun punten naar beneden in een mand of op een horizontale plaats gezet worden.

Gebruik van de bovenkorf

De bovenkorf is bestemd voor breekbaarder en lichter vaatwerk, zoals glazen, koffie- en theekopjes en schotels, alsmede borden, kommetjes en ondiepe pannen (zolang ze niet te vuil zijn).

• Borden en kookgerei zo aanbrengen dat ze niet worden verplaatst door de waterstraal.

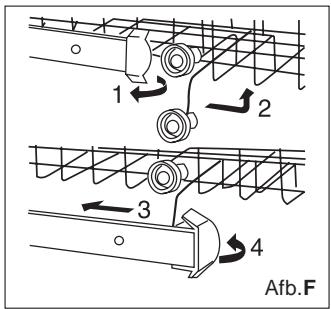

• Het is mogelijk de hoogte van de korf te regelen door te draaien aan de handgrepen aan de zijkanten van de korf (zie Afb. F).

Pas de hogere mand aan het hogere niveau. En dan hebt u meer ruimte om de langere pannen en diepe schalen in de bodemmand aan te passen.

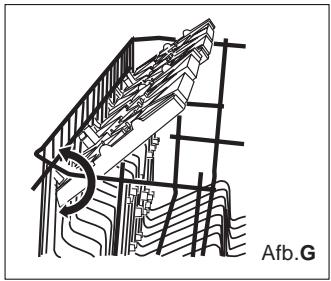

De etagère

Hoge glazen en glazen op een hoge voet Niet tegen het servies maar tegen de rand van de etagère laten leunen.

Glazen, kopjes en schoteltjes op de etagère zetten. U kunt de etagère waar gewenst in- en uitklappen (zie Afb. G).

Programma-overzicht

nl

Afwas-programmas	Scotserriesgoed bijv. porcelein, pannen, bestek, glazen, etc.	Soort etensresten bijv-van	Hoe allesheid etensresten	Toestand van de etensresten	Beschrijving van Wasprogramma
Intensief	Onge-voelig	Soep, soufflé, saus, aardappelen, deegwaren, rijst, eieren, gebradengere-chten	Veel	Erg aagekoekt	Voorwassen met heet water. Uitgebrecht wassen op 70°C. Spoelen met koud water. Spoelen met heet water. Drogen.
Normaal					Voorwassen met heet water. Uitgebrecht wassen op 55°C. Spoelen met koud water. Spoelen met heet water. Drogen.
ECO-programma(IEC-EN50242)	Gemengd	Soep, aar-dappen, rijst, eieren, gebraden gerechten	Weinig	Weinigaa-NGkoet	Voorspoelen met koud water. Uitgebrecht wassen op 50°C. Spoelen met koud water. Spoelen met heet water. Drogen.
Glaswerk		Koffie,gebak, melk, worst, koude dranken, salute	Heel weinig	Weinig-aangekoekt	Wassen op 45°C. Spoelen met koud water. Heet spoelen. Drogen.
R Snel-programma					Snel wassen met heet water van 40°C. Spoelen met heet water.
Folgensspolen		Voor borden die alleen spoelen en drogen nodig hebben.			Heet spoelen op 65°C. Drogen.
Weken		Afspoelen als het serviesgoed enkele dagen tot de afwas in het apparaat bewaard worden,			Korte, koude voorspoeling om te voorkomen dat etens resten vastdrogen op de borden.
Zeep		Glansspoel-middel			Duur in min.
Voorwassen	Uitgebrecht wassen
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	●(*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) Vergelijkende tests volgens EN 50242 met instelling glansspoelmiddel: 5

Afwassen

nl

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensresten kunt u in het programmaoverzicht het juiste door u in te stellen programma vinden.

In het onderste gedeelte van het programma-overzicht vindt u tevens het programmaverloop en de programmagegevens.

Een voorbeeld:

bij gemengd serviesgoed met veel en erg aangekoekte etensresten moet u het programma "normaal"

gebruiken.

Besparingstip

Bij een niet vol beladen machine kun je meestal gebruik maken van een minder sterk programma.

Programmagegevens

De programmagegevens hebben betrekking op normale omstandigheden.

Door:

• verschillen in de hoeveelheid serviesgoed.
• de temperatuur van het toegevoerde water.
• de druk in de waterleiding.
• de omgevingstemperatuur, toleranties in de netspanning.
• en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...).

Start de afwasautomaat

Start een wasprogramma...

• Zorg ervoor dat de stekker goed in het stopcontact wordt gestoken, en de waterkraan maximaal opendraait.
• Belad de vaatwasser. Vul het afwasmiddel bij.
• Druk de ON-OFF drukknop in, en het "Fine" lampje gaat branden.
• Draai de knop op de rechterkant van het controlepaneel tot het gewenste programma. Let op de draairichting bij het symbool van het programma (zie selectie programmakeuze). Indien de knop niet op uw gewenste programma staat, moet u de knop op "Reset" zetten. Ga dan terug naar de eerste stap.
• Na 5 seconden gaat het "Fine" lampje uit en start het wasprogramma.

Aan het einde van het wasprogramma...

Wanneer de "beep" constant 6 maal klinkt, gaat het "Fine" lampje uit en wordt het programma afgesloten. Druk de ON-OFF drukknop in om de automaat uit te schakelen, sluit de waterkraan af en open de deur van de vaatwasser. Wacht enkele minuten voordat u de vaat uitlaadt om breuk te voorkomen door de hoge warmte. Deze kan beter opdrogen.

Annuleren of wijzigen van het ingestelde wasprogramma...

Een lopend programma mag alleen gewijzigd worden als het kort draait, anders wordt het afwasmiddel al verbruikt en kan de vaatwasser het water met het afwasmiddel afvoeren. In dat geval moet u opnieuw afwasmiddel bijvullen (zie de paragraaf "Belading van het afwasmiddel").

Zet de draaiknop op "Reset" en selecteer vervolgens uw gewenste wasprogramma.

Voorzichtigheden:

Plaats de tabletten niet in de kuip of in het bestekmandje, aangezien het afwasresultaat dan slechter uitvalt. De tabletten dienen in het afwasmiddelreservoir geplaatst te worden.

De zorg voor uw vaatwasser

nl

Na elke wasbeurt

Na elke wasbeurt de watertoevoer naar het apparaat dichtzetten en de deur open laten staan zodat vocht en geurtjes niet worden opgesloten.

Stekker verwijderen

Alvorens reiniging of onderhoud UIT te voeren, altijd de stekker uit het stopcontact nemen. Neem nooit risico's.

Geen oplosmiddelen of schurende reinigingsmiddelen

Om de buitenzijde en rubberen onderdelen van de vaatwasser te reinigen, geen oplosmiddelen of schurende reinigingsmiddelen gebruiken. Gebruik een vaatdoekje en een warm sopje.

Om vlekken en dergelijke van het oppervlak van het interieur te verwijderen, een doekje bevochtigd met water en wat witte azijn, of een schoonmaakmiddel specifiek voor vaatwassers gebruiken.

Het apparaat verplaatsen

Wanneer het apparaat moet worden verplaatst, tracht dit in verticale positie te houden. Indien absoluut noodzakelijk, dan kan het apparaat op de zijkant gelegd worden.

Afdichtingen

Een van de oorzaken dat geuren in de vaatwasser gevormd worden zijn voedselresten die beklemd raken in de afdichtingen. Periodiek reinigen met een spons zal dit voorkomen.

De deur mag niet open gelaten worden, omdat dan het gevaar van struikelen zou kunnen ontstaan.

Wanneer u op vakantie gaat

Wanneer u op vakantie gaat, raden wij u aan een wasprogramma te draaien terwijl de vaatwasser leeg is en vervolgens de stekker uit het stopcontact te nemen, de watertoevoer dicht te zetten en de deur op een kiertje te laten. Hierdoor zullen de afdichtingen langer meegaan en worden er geen nare geuren gevormd in de vaatwasser.

Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart u tijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren.

Algemene toestand van de machine

• Spoelruimte controleren op aanslag van vet en kalk. Als u zulke aanslag aantreft:
• machine met afwasmiddel grondig doorspoelen.

Zeven

De zeven "7,8" zorgen ervoor dat grove etensresten in het spoelwater niet in de pomp terechtkomen. Door de etensresten kunnen de zeven verstopt raken.

• Na elke afwasbeurt de zeven op etensresten controleren en eventueel schoonmaken.

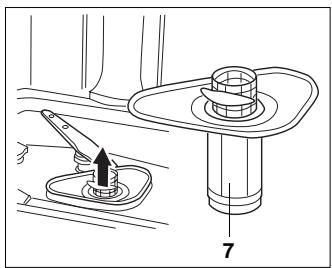

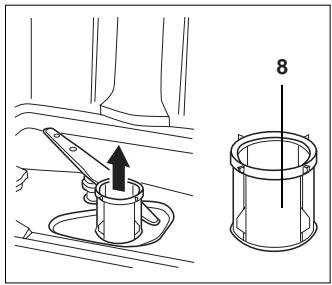

• Na het losdraaien van de grove/microzeef "7" kunt u tevens de fijne zeef eruit "8" halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken.
• De zeven "8" er weer in zetten en de grove/microzeef "7" inzetten.

Sproeiarmen

Kalk en etensresten in het spoelwater kunnen de sproeiopeningen en de lagers van de sproeiarmen "9" en "10" blokkeren.

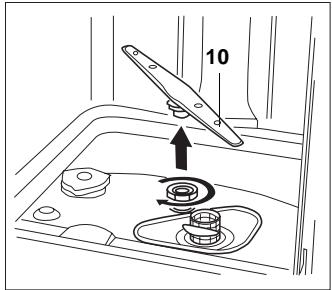

• Sproeiopeningen van de sproeiarmen op verstopping door etensresten controleren. Eventueel de onderste sproeiarm "10" naar boven eraf trekken.

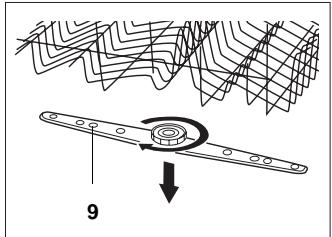

• Bovenste sproeiarm "9" eraf schroeven.
• Sproeiarmen onder stromend water schoonmaken.
• Sproeiarmen weer vastdrukken resp. vastschroeven.

Opsporing van storingen

nl

De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen te vinden.

Storingen...

...bij het inschakelen

Het apparaat start niet

• De zekering in het huis is niet in orde.
• De stekker zit niet in het stopcontact.
• De deur van het apparaat is niet goed gesloten.
• U hebt geen programmatoets ingedrukt.
• De kraan staat niet open.
• De zeef aan de watertoevoerslang is verstopt.

De zeef bevindt zich aan de aansluiting van de Aqua-Stop resp. van de toevoerslang.

Attentie!

Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren.

...aan het apparaat

Het geluidssignaal geeft 2 seconden aan en onderbreekt 2 seconden, zo herhaalt.

• het water open staat en de slang goed is aangesloten; er watertoevoer maar de woning is en het water genoeg druk heeft;
• de watertoevoerslang geknikt of gebogen is;
• de filter voor de watertoevoerslang geblokkeerd is;
• afvoerslang is niet hoog geïnstalleerd.

Het geluidssignaal geeft 3 seconden aan en onderbreekt 3 seconden, zo herhaalt.

• de watertoevoerslang geknikt of gebogen is;
• afvoerslang is hoog geïnstalleerd.

Het geluidssignaal geeft 6 seconden aan en onderbreekt 6 seconden, zo herhaalt.

• afvoerslang is niet hoog geïnstalleerd.

Wanneer de display aanhoudt, toets Off indrukken; toets On na duur op 3 minuten indrukken. Wanneer ondanks deze controles de afwasautomaat nog steeds niet werkt en/of het probleem aanhoudt, neem dan contact op met het dichtstbijzijnde erkende servicecentrum en verstrek de volgende informatie:

Controleer of:

• het deksel van het zoutreservoir goed zichtbaar is;
• de dosering van het glansspoelmiddel correct is.

de onderste sproeiarm draait moeilijk

• Sproeiarm door kleine deeltjes of etensresten geblokkeerd.

Deksel van het afwasmiddelbakje kan niet gesloten worden

• Doseerreservoir te vol.
• Mechanisme door vastgeplakte afwasmiddelresten geblokkeerd.

Controleampjes gaan na de afwas niet uit

• Hoofdschakelaar nog ingeschakeld.

Er kleven na de afwas resten afwasmiddel in het reservoir

• Reservoir was bij het vullen vochtig, alleen een droog reservoir met afwasmiddel vullen.

Na afloop van het programma blijft er water in het apparaat staan

• De afvoerslang is verstopt of geknikt.
• De afvoerpomp is geblokkeerd.
• De zeven zijn verstopt.
• Het programma is nog niet afgelopen. Wacht op het einde van het programma.

...bij de afwas

Abnormale schuimvorming

Handafwasmiddel in het reservoir voor glansspoelmiddel. Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden, waarom het gemorste spoelmiddel met een doek verwijderen.

Het programma stopt tijdens de afwas

Stroomtoevoer onderbroken. - Watertoevoer onderbroken.

Klapperende geluiden tijdens de afwas

• Sproeiarm slaat tegen serviesgoed.

Kletterende geluiden tijdens de afwas

Serviesgoed niet goed ingeruimd.

Klappende geluiden van de vulventielen

• Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden.

...aan het serviesgoed

Er blijven gedeeltelijk etensresten aan het serviesgoed plakken

• Het serviesgoed was niet goed ingeruimd, de waterstralen konden het oppervlak niet bereiken.
• De servieskorf was te vol.
• Het serviesgoed ligt tegen elkaar aan.
• Te weinig afwasmiddel gebruikt.
• Een te zwak programma gekozen.
• Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond.
• Sproeiers van de sproeiarmen zijn door etensresten verstopt.
• De zeven zijn verstopt.
• Zeven verkeerd ingezet.
• Afvoerpomp geblokkeerd.

Er ontstaan verkleuringen op kunststof onderdelen.

• Te weinig afwasmiddel gebruikt.
• Het afwasmiddel heeft te weinig bleekwerking. Afwasmiddel met chloor gebruiken.

Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig.

• Te weinig afwasmiddel gebruikt.
• Hoeveelheid glansspoelmiddel te laag ingesteld.
• Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd. Onthardingsinstallatie te laag ingesteld.
• Het deksel van het zoutreservoir is niet goed vastgedraaid.
• Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met ter vergelijking.

Het serviesgoed wordt niet droog.

• Programma zonder drogen gekozen.
• Hoeveelheid glansspoelmiddel te laag ingesteld. Serviesgoed te snel uit het apparaat gehaald.

De glazen zien dof uit

Hoeveelheid glansspoelmiddel te laag ingesteld.

Resten thee of lippenstift zijn achtergebleven

• Het afwasmiddel heeft te weinig bleekwerking. Een te lage afwastemperatuur gekozen.

Roestsporen op het bestek

• Het bestek is niet voldoende roestbestendig.
• Het zoutgehalte in het afwaswater is te hoog.

-Deksel van het zoutreservoir niet goed vastgedraaid.

-Tijdens het navullen te veel zout toegevoegd.

De glazen worden dof en verkleuren, de aanslag kan niet worden afgewreven

• Een ongeschikt afwasmiddel gebruikt.
• De glazen zijn niet geschikt voor een afwasautomaat.

Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit.

• Hoeveelheid glansspoelmiddel te hoog ingesteld.

Breedte	60 cm
Diepte	60 cm
Hoogte	85 cm
Capaciteit	12 standardcouverts
Druk leidingwater	0.03-0.6MPa
Stroomspanning	220-240V~ 50Hz
Maximum intensitet	10A
Totaal energieverbruik	1950W

Attentie

Richtlijnen bij het afvoeren van uw oude apparaat en van de verpakking

Uw oude apparaat is geen waardeloos afvalproduct.

Waardevolle grondstoffen kunnen door een milieuvriendelijke verwerking na bewerking opnieuw gebruikt worden.

Bij afgedankte apparaten: stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen.

Deursluiting onklaar maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar raken.

Uw nieuwe apparaat wordt tijdens het transport aan u door de verpakking beschermd. Voor de verpakking werden gebruik kan worden gemaakt van materialen die geschikt zijn voor hergebruik. Help a.u.b. mee aan het beschermen van het milieu door de verpakking op een milieuvriendelijke wijze te (laten) afvoeren.

Kinderen niet met de verpakking en onderdelen ervan laten spelen.

Kans op verstikking door vouwkarton en foliemateriaal.

U kunt bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

Algemeen

• Geïntegreerde en onderbouwapparaten die anders als vrijstaand apparaat worden opgesteld, bijv. door het vast te schroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten er naast is vastgeschroefd.

Aanwijzingen voor vergelijkende tests volgens EN 50242

Inruimen volgens de normen.

Een voorbeeld van het inruimen: zie Afb. 1, 2, 3 en 4.

Capaciteit: 12 standaardcouverts.

Vergelijkingsprogramma: ECO programma.

Instellen glansspoelmiddel: 5

Zeep: 25g + 5g

Bij een in de hoogte verstelbare bovenkorf moet deze in de bovenste stand gezet worden.

Bij afwijkingen van de vergelijkende tests volgens EN 50242 (bijv. bij de aard van vervuiling, van het soort serviesgoed en bestek) moet vóór het begin van de test contact worden opgenomen met de fabrikant.

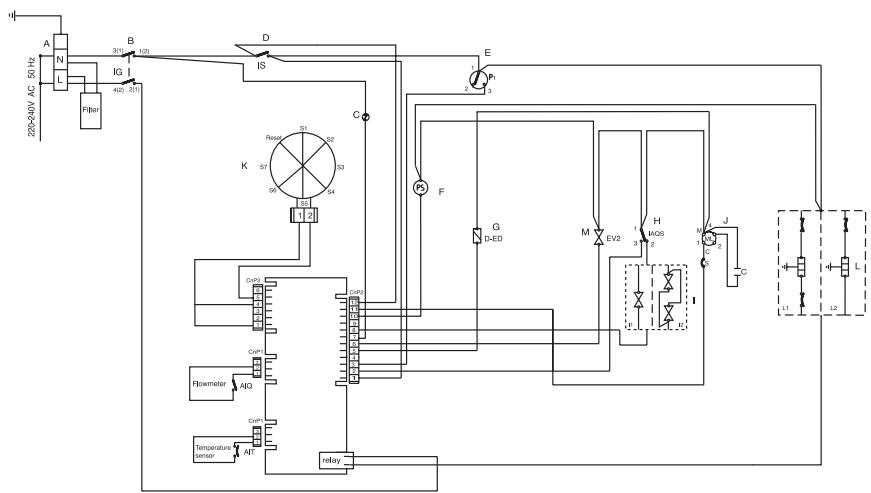

A. Kabelkoker B. Voedingsschakelaar C. Voedingscontrolelampje D. Deurroede E. Waterniveauregeling F. Afvoerpomp

G. Zeep- en glansspoelmiddeldoseerder H. Overloopbeveiliging I1: Watertoevoerklep I2: Watertoevoerklep (Aquastop) J. Waswaterpomp

K. Programmakeuzeschakelaar

L1. Verborgen verwarmingselement L2. Open verwarmingselement M. Waterontharder aan/uit

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een inzamelpunt worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling.

Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
