DW12-EFET - Geschirrspüler HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Marke	HAIER
Modell	DW12-EFET
Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Kapazität	12 Standardgedecke (EN 50242)
Wasserdruck	0.03 - 0.6 MPa
Versorgungsspannung	220-240 V ~ 50 Hz
Maximale Stromstärke	10 A
Gesamtleistungsaufnahme	1950 W
Waschprogramme	Intensiv, Normal, Leicht, Gläser, Schnell, Spülen, Einweichen
Überlaufschutzsystem	Aquastop mit elektrischem Ventil und Schutzgehäuse
Wasserenthärter	Einstellbar nach Wasserhärte (von 0 bis >50 °fH)
Salzbehälter	2 kg Tank mit Füllstandsanzeige
Klarspülmittelbehälter	Einstellbar auf 6 Positionen
Reinigungsmittelbehälter	Mit Fächern für Hauptwäsche und Vorspülen

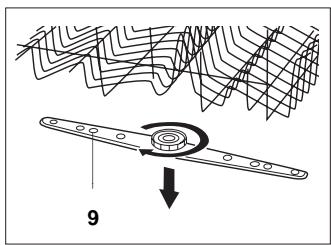

Sprüharme	Oberer und unterer, zur Reinigung demontierbar
Filter	Mikrofilter und Filtereinheit abnehmbar
Körbe	Oberkorb höhenverstellbar, Unterkorb, klappbarer Besteckkorb
Kindersicherung	Türverriegelung, nicht für Kinder ohne Aufsicht empfohlen
Materialien	Edelstahl (Behälter), Kunststoff (Verkleidungen)
Ersatzteile	Originalteile beim autorisierten Kundendienst erhältlich
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal

Häufig gestellte Fragen - DW12-EFET HAIER

Wie installiere ich den Geschirrspüler HAIER DW12-EFET?

Stellen Sie das Gerät gegen die Wand, stellen Sie die Füße waagerecht ein (Neigung < 2°), schließen Sie den Kaltwasserzulaufschlauch an einen 3/4" Hahn mit Filter an und schließen Sie den Ablaufschlauch an einen Abfluss mit 4 cm Durchmesser in 40 bis 100 cm Höhe an. Der elektrische Anschluss muss an einer geerdeten Steckdose erfolgen. Befolgen Sie die Schaltpläne in der Anleitung.

Wie fülle ich den Salzbehälter?

Entfernen Sie den Unterkorb, schrauben Sie die Kappe des Salzbehälters ab. Füllen Sie bei der ersten Verwendung zuerst Wasser ein. Geben Sie etwa 2 kg spezielles Geschirrspülsalz mit dem mitgelieferten Trichter hinzu. Schrauben Sie die Kappe wieder fest. Nur nachfüllen, wenn die Füllstandsanzeige blinkt, vorzugsweise kurz vor einem Spülgang, um Rost zu vermeiden.

Wie stelle ich die Salzmenge je nach Wasserhärte ein?

Schrauben Sie die Kappe ab, drehen Sie die innere Scheibe gegen den Uhrzeigersinn von '-' nach '+' je nach Härte. Sehen Sie in der Tabelle der Anleitung: Für 0-10 °fH Position '0' (kein Salz); 10-25 °fH '-'; 25-50 °fH 'MED'; >50 °fH '+'. Der Verbrauch variiert von 0 bis 60 g/Spülgang.

Welches Reinigungsmittel verwenden und wie den Behälter füllen?

Verwenden Sie ausschließlich spezielles Geschirrspülmittel. Öffnen Sie den Deckel durch Drücken der Taste. Geben Sie das Reinigungsmittel für die Hauptwäsche in das Hauptfach (5) und gegebenenfalls für das Vorspülen in das Fach (6). Schließen Sie den Deckel bis zum Einrasten. Reinigen Sie die Ränder für ein einfaches Schließen. Legen Sie keine Tabs in den Besteckkorb.

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob das Gerät eingesteckt ist, die Haussicherung nicht ausgelöst hat, die Tür richtig geschlossen ist, der Wasserhahn geöffnet ist und der Filter im Zulaufschlauch nicht verstopft ist. Stellen Sie sicher, dass das Programm ausgewählt und die Ein-/Aus-Taste gedrückt wurde. Wenn die 'Fine'-Anzeige leuchtet, warten Sie 5 Sekunden.

Wie interpretiere ich die akustischen Fehlersignale?

Wenn Sie einen 2-Sekunden-Piepton gefolgt von 2 Sekunden Stille (wiederholt) hören, weist dies auf ein Problem mit der Wasserzufuhr hin: Überprüfen Sie den Wasserhahn, den Zulaufschlauch (nicht geknickt, nicht verstopft) und den Druck. Ein 3-Sekunden-Piepton gefolgt von 3 Sekunden Stille weist auf ein Ablaufproblem hin: Überprüfen Sie, ob der Ablaufschlauch nicht geknickt oder verstopft ist und sich in der richtigen Höhe befindet. Ein 6-Sekunden-Piepton gefolgt von 6 Sekunden Stille weist auf einen zu niedrigen Ablauf hin.

Warum ist mein Geschirr schlecht gespült oder fleckig?

Mögliche Ursachen: Geschirr falsch eingeräumt (Sprühstrahlen erreichen nicht), Korb zu voll, Geschirr berührt sich, unzureichende Reinigungsmitteldosis, zu schwaches Programm, Filter verstopft, Sprüharme blockiert oder Düsen verstopft. Reinigen Sie die Filter und Sprüharme, überprüfen Sie Dosierung und Programm.

Wie pflege und reinige ich den Geschirrspüler?

Lassen Sie nach jedem Spülgang die Tür einen Spalt offen, um Schimmelbildung zu vermeiden. Reinigen Sie die Dichtungen regelmäßig mit einem Schwamm. Die Filter (Mikrofilter und Filtereinheit) müssen nach jedem Zyklus bei Bedarf entnommen und unter fließendem Wasser gereinigt werden. Die Sprüharme sind demontierbar: Heben Sie den unteren Arm an und schrauben Sie den oberen ab, um sie zu spülen. Verwenden Sie Essig oder ein spezielles Entkalkungsmittel.

Wie verschiebe oder lagere ich den Geschirrspüler bei längerer Abwesenheit?

Halten Sie das Gerät beim Transport aufrecht. Bei längerer Abwesenheit führen Sie einen leeren Spülgang durch, ziehen Sie den Netzstecker, schließen Sie den Wasserhahn und lassen Sie die Tür leicht geöffnet. Dies schützt die Dichtungen und verhindert unangenehme Gerüche.

Wo finde ich Ersatzteile und wie erhalte ich eine Reparatur?

Verwenden Sie ausschließlich Originalteile. Wenden Sie sich an einen vom Hersteller autorisierten Kundendienst. Für eine Reparatur kontaktieren Sie den nächstgelegenen Dienst unter Angabe der Fehlerart, des Modells (DW12-EFET) und der Seriennummer (S/N) auf dem Typenschild an der Türinnenseite.

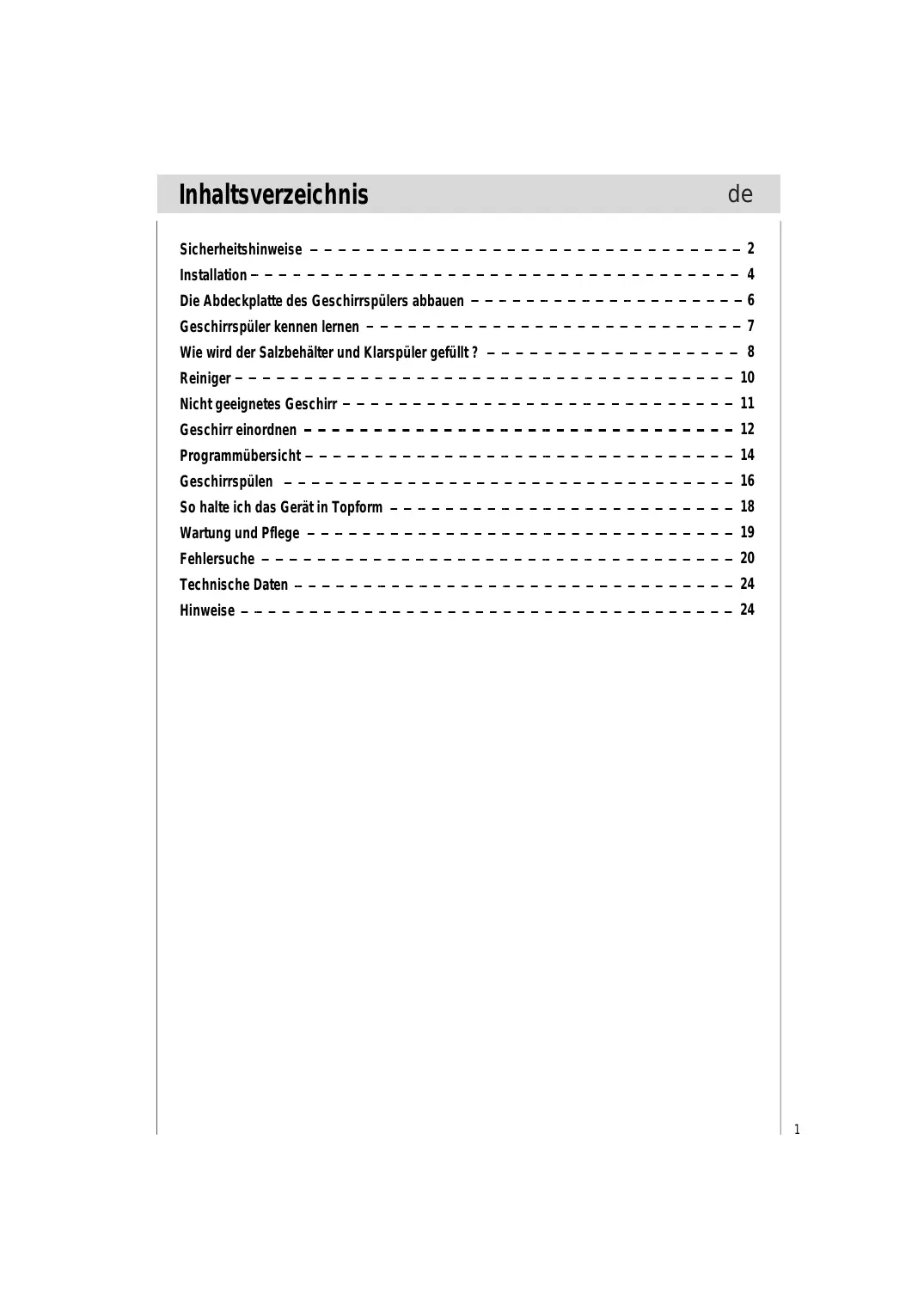

BEDIENUNGSANLEITUNG DW12-EFET HAIER

Sicherheitshinweise 2

Installation 4

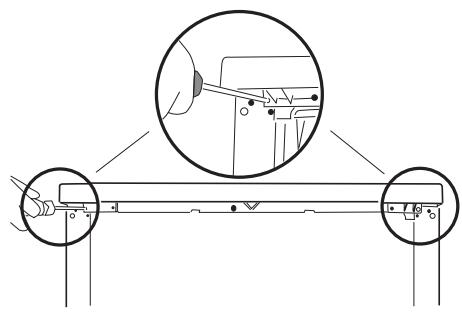

Die Abdeckplatte des Geschirrspülers abbauen 6

Geschirrspüler kennen lernen 7

Wie wird der Salzbehälter und Klarspüler gefüllt? 8

Reiniger 10

Nicht geeignetes Geschirr 11

Geschirr einordnen 12

Programmübersicht 14

Geschirrspülen 16

So halte ich das Gerät in Topform 18

Wartung und Pflege 19

Fehlerische 20

Technische Daten 24

Hinweise 24

Bei der Anlieferung

• Überprüfen Sie Verpackung und Geschirrspüler sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondern nehmen Sie Rücksprache mit Ihrem Lieferanten oder Ihrem Kundendienst.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
• Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspülers müssen eingehalten werden.
• Benutzen Sie zum Anschluss niemals Verlängerungskabel.
• Bauen Sie unterbaufähige oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten. Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthält ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch und tauchen Sie das Kunststoffgehäuse nicht in Wasser.
• Das Netzkabel darf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.

Im täglichen Betrieb

• Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden.
• Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen. Das Wasser im Spülraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr. Die Tür während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülzyklus.
• Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:
• Berühren Sie den Geschirrspüler niemals mit feuchten Händen oder Füßen.
• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker.
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss.

Bei Kindern im Haushalt

• Kinder oder behinderte Personen sollen dieses Gerät nicht ohne Beaufsichtigung benutzen.
• Eine Beaufsichtigung von Kindern bei der Benutzung des Gerätes ist erforderlich, damit sie nicht mit dem Geschirrspüler spielen.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.

Bei auftretenden Schäden

• Bei Störungen am Gerät müssen Sie immer zuerst die Wasserversorgung abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Fehlersuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.
• Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Zur Erhaltung der alten Leistungsfähigkeit und Sicherheit des Gerätes empfehlen wir Folgendes:
• Wenden Sie sich immer nur an die vom Hersteller empfohlenen Kundendienststellen.
• Verwenden Sie immer nur Originalersatzteile.

Bei der Entsorgung

• Geräte, die entsorgt werden sollen, müssen vorher unbrauchbar gemacht werden, indem das Stromkabel abgeschnitten und das Türschloss entfernt wird. Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Gefährliche Spannung

Warnung:

Kinder können sich im Gerät einsperren (Erstickungsgefahr) oder in andere Gefahrensituationen geraten.

Deshalb: Netzstecker ziehen, Netzkabel durchtrennen und beseitigen.

Türschloss so weit zerstören, dass die Tür nicht mehr schließt.

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen oder mit der Rückseite an angrenzende Möbelteile oder an die Wand gelehnt werden. Der Geschirrspüler ist mit Zulauf- und Ablaufschläuchen ausgestattet, die je nach den Installationsgegebenheiten sowohl nach rechts als auch nach links geleitet werden können.

Waagerechte Aufstellung

Richten Sie das Gerät mittels der Stellfüße eben waagerecht aus. An den Stellfüßen befinden sich Schrauben. Durch Anziehen oder Lösen dieser Schrauben können Sie die Höhe des Gerätes einstellen. Das Gerät darf auf keinen Fall eine Neigung von mehr als 2° aufweisen. Eine richtige Aufstellung gewährleistet eine korrekte Betriebsweise des Gerätes.

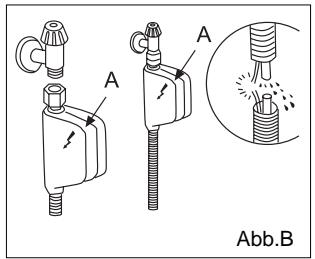

Anschluss an die Kaltwasserleitung

Schließen Sie den Zulaufschlauch mittels einer 3/4-Gewindeverbindung an die Kaltwasserleitung an und ziehen Sie die Mutter fest an (siehe Abb. A).

Einige Modelle sind mit einem "Aquastop"-Wasserschlauch ausgestattet (siehe Abb. B), in dem bereits ein Sieb im Gewindeteil untergebracht ist.

Sollte es sich um neue Leitungen handeln oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist. Eventuelle Schmutzreste könnten zu Verstopfung der Zulaufleitung und zu Schäden am Gerät führen.

ACHTUNG:

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschließen, und alte Schlauchsätze werden nicht wiederverwendet.

Überlaufschutz

Der Geschirrspüler ist mit einem System ausgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird. Dadurch werden Schäden in Ihrer Wohnung vermieden. Sollte das Gehäuse "A" (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker aus der Steckdose zu ziehen. Um eine ordnungsgemäße Funktionsweise des Überlaufschutzes zu garantieren, muss das Gehäuse "A" mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in Abb. B veranschaulicht, angeschlossen werden.

Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte der Schlauch zu kurz sein, muss er durch einen anderen Schlauch von geeigneter Länge ersetzt werden. Einen solchen Schlauch können Sie bei einem Fachhändler oder Ihrer Kundendienststelle erhalten oder bestellen.

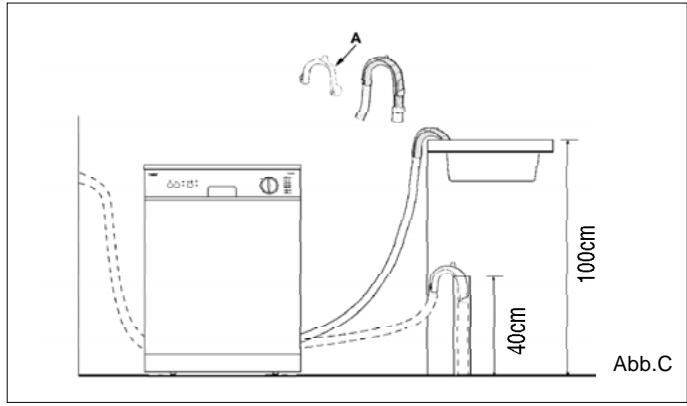

Anschluss des Abwasserschlauches

Führen Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm oder legen Sie ihn in das Spülbecken. Falls erforderlich, verwenden Sie das mitgelieferte Kunststoffteil für den Siphonanschluss und um den Schlauch nicht zu knicken oder einzuklemmen (Abb. C). Das Schlauchende muss in einer Höhe von 40 bis 100 cm auslaufen und darf nicht ins Wasser eingetaucht sein.

Achtung:

Das mitgelieferte Kunststoffteil muss fest an der Mauer befestigt werden, um zu vermeiden, dass der Ablaufschlauch abrutscht und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluss

Das Gerät nur an 230V Wechselstrom über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter anschließen. Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist auf der Innenseite der Tür angebracht.

Falls die Steckdose für den am Gerät befindlichen Netzstecker nicht geeignet ist: Netzstecker anpassen anstatt Adapterstecker verwenden. Überhitzungs- und Brandgefahr!

Bei unterbaufähigen oder integrierbaren Geräten muss der Anschlussstecker des Geschirrspülers frei zugänglich sein, so dass die Instandhaltung gefahrlos vorgenommen werden kann.

Der Geschirrspüler kann auch eingebaut werden. Befolgen Sie dazu folgende Anweisungen:

A

B

C

D

E

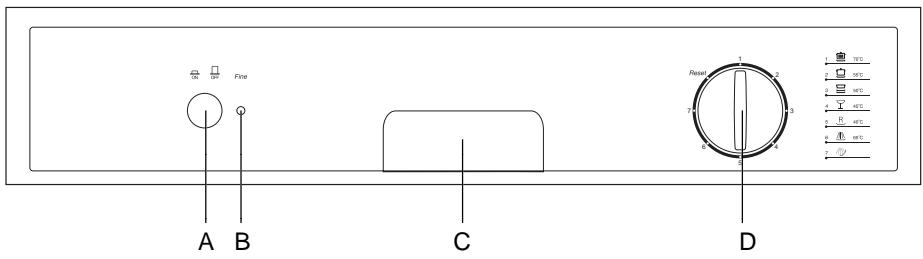

Aus der Nähe betrachtet (Bedienblende)

A Taste "ON/OFF"

C Griff zum Öffnen der Tür

B "Fine" Betriebsanzeige

D Programm-Auswahltaste

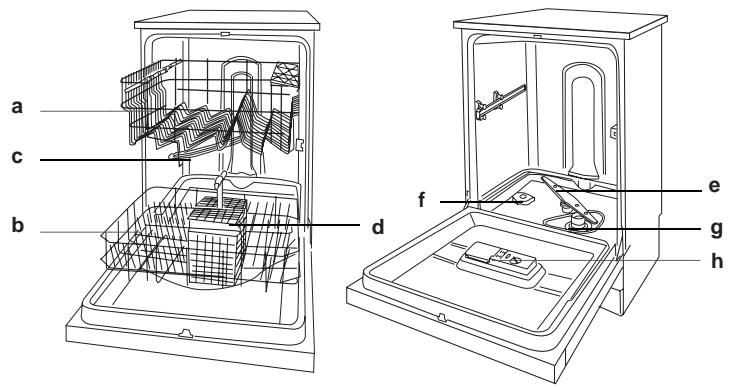

Aus der Nähe betrachtet (Innenraum)

a Oberer Korb

e Unterer Sprüharm

b Unterer Korb

f Salzbehälterdeckel

c Oberer Sprüharm

g Filtereinsatz

d Besteckkorb

Reiniger- und Klarspülbehälter

Wie wird der Salzbehälter und Klarspüler gefüllt?

de

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je höher der Kalkgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden, käme es zu Ablagerungen auf dem Geschirr. Dank des Entkalkers, in den das Geschirrspül-Spezialsalz eingefüllt werden muss, wird das Wasser vom Kalk befreit.

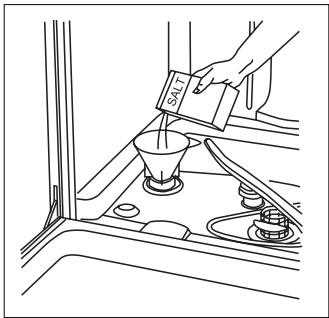

Einfüllen des Salzes in den Entkalkerbehälter

Verwenden Sie nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt befüllt:

• Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Behälters ab.
• Wenn der Salzbehälter zum ersten Mal befüllt wird, muss er zuerst mit Wasser befüllt werden.
• Füllen Sie mit Hilfe des mitgelieferten Trichters ca. 2 kg Salz ein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehälters wieder an.

Der Salzbehälter muss nachgefüllt werden, sobald die Nachfüllanzeige 6 auf der Bedienblende blinkt.

Um Rostbildung zu vermeiden, füllen Sie das Salz am besten kurz vor einem kompletten Spülgang ein.

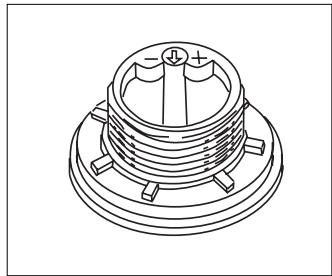

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, so dass der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sie wie folgt:

• Schrauben Sie den Deckel des Salzvorratsbehälters ab.
• Auf dem Rand des Behälters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
• Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von "-" nach "+", je nach Härte des verwendeten Wassers.

Wir empfehlen Ihnen, das Einstellen nach folgender Tabelle vorzunehmen:

Wasserhärte
Niveau	0fH	0dH	mmol/l	Positions-wähler	Salzverbrauch-(Gramm/Spülgang)	Reichweite(Spülgänge/2kg)
1	0÷10	0÷17	0÷1,7	/	0	/
2	10÷25	18÷44	1,8÷4,4	“-”	20	60
3	25÷50	45÷89	4,5÷8,9	MED	40	40
4	>50	>89	>8,9	“+”	60	25

Klarspüler

Der Klarspüler bringt den Tellern mehr Glanz und verbessert die Trocknung ohne Fleckenbildung. Der Spender befindet sich auf der inneren Seite der Gerätetür.

Einfüllen des Klarspülers

Drehen Sie den Deckel "1" des Klarspülerbehälters ab und füllen Sie Klarspüler ein. Achten Sie beim Einfüllen darauf, dass kein Klarspüler überläuft. Der Klarspüler kann durch

Einstellen (mittels eines Schraubenziehers) des unter dem Deckel "1" sich befindenden Reglers "2" dosiert werden. Es sind 6 verschiedene Einstellungen möglich. Ab Werk ist der Regler auf Pos. 3 voreingestellt.

Wichtig:

Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen. Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken hinterbleiben, muss der Regler höher eingestellt werden. Sollten auf dem Geschirr klebrige Streifen hinterbleiben, muss der Regler niedriger eingestellt werden.

Reiniger

de

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programmübersicht" ein. Der Reinigerbehälter befindet sich auf der Innenseite.

Einfüllen des Behälters

• Drücken Sie die Taste "4", um den Deckel "3" zu öffnen.
• Füllen Sie den Reiniger für den Spülgang in die Mulde "5" ein.
• Den Reiniger für Vorsprülen füllen Sie in die Mulde "6" ein.
• Drücken Sie nach dem Einfüllen des Reinigers den Deckel so zu, daß er einrastet.

Achtung:

Um das Einrasten des Deckels zu erleichtern, säubern Sie die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten.

Nicht in Ihrem Geschirrspüler reinigen sollen Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorgläser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spülmaschinenfest.

Nicht geeignet sind außerdem wasserempfindliche Kunststoffe, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile können beim Spülen zum Verfärben und Verblassen neigen. Auch einige Glassorten können nach vielen Spülgängen trüb werden. Weiter gehören sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspüler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, das als spülmaschinenfest gekennzeichnet ist.

Hinweis:

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren, chemische Zusammensetzung des Reinigers.
• Wassertemperatur und Programmdauer der Geschirrspülmaschine.

Empfehlung:

• Gläser und Porzellan verwenden, das vom Hersteller als spülmaschinenfest bezeichnet wird.
• Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
• Programm mit möglichst geringer Temperatur und kurzer Programmdauer wählen.
• Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspüler entnehmen.

Geschirr einordnen

Bevor Sie das Geschirr einordnen, sollten Sie:

Grobe Speisereste entfernen. Damit bleibt der Filtereinsatz durchlässig und die Betriebseigenschaften Ihres Gerätes erhalten.

Töpfe mit eingebrannten Speiseresten einweichen.

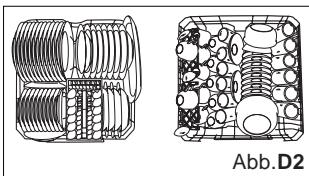

Verwendung des unteren Korbs

Es wird empfohlen, das am schwierigsten zu reinigende Geschirr in den unteren Korb einzuordnen: Töpfe, Pfannen und Teller bis zu 29 cm Durchmesser (siehe Abbildung rechts). Die großen Geschirrteile an den Rand einordnen, so dass die Drehung des oberen Sprüharmes nicht behindert wird.

• Töpfe, Pfannen, Servierteller usw. immer mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann (Abb. D).
• Große Töpfe sollten schräg einsortiert werden, damit das Wasser besser ablaufen kann.

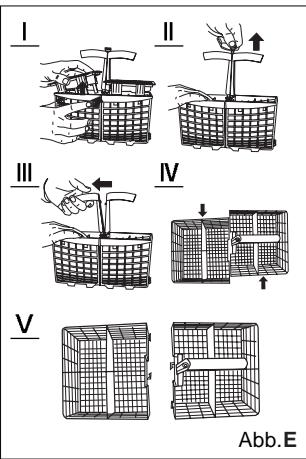

• Der Besteckkorb kann auf die halbe Größe verkleinert werden (Abb. E). Damit kann bei nur wenig Besteck auch nur die eine Hälfte benutzt werden und dadurch wird Platz für weiteres Geschirr frei. Das Besteck mit Griff nach unten in den Besteckkorb einordnen. Sind Seitenkörbe vorhanden, werden die Löffel in die dafür vorgesehenen Öffnungen eingeordnet. Besonders langes Besteck sollte waagerecht oder in den oberen Korb eingeordnet werden. (Abb. E)

Beladung für 12 Maßgedecke (EN 50242 Prüfungen)

ACHTUNG:

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

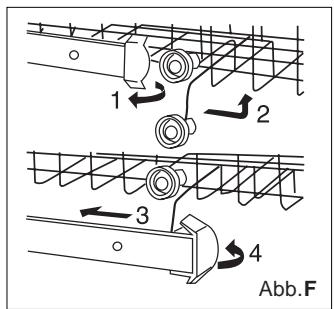

Was gehört in den oberen Korb

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee- und Kaffeetassen, Untertassen und Teller, flache Schüsseln, sowie geschützte flache Töpfe und Pfannen.

• Sortieren Sie das Geschirr so ein, dass es durch den Wasserstrahl nicht umgeworfen wird. Der obere Korb ist höhenverstellbar (siehe Abb. F).

Stellen Sie den Oberkorb in die höhere Position ein. Damit haben Sie mehr Raum für das Einordnen höherer Teller und großem Geschirr im unteren Korb.

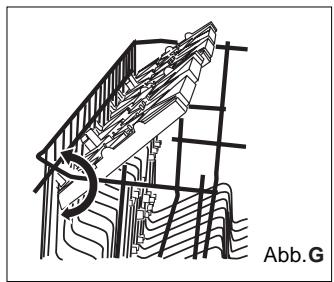

Etagere

Stellen Sie Gläser und Glaswaren mit längerem Stiel darauf, um das Berühren mit anderem Geschirr zu vermeiden.

Setzen Sie Gläser, Tassen und keine Schüsseln auf das zusätzliche Tassenregal, das entsprechend dem Bedarf ein- oder ausgeschwenkt werden kann (siehe Abb. G).

Spülprogramm	Geschirrt z.B.Porzellan,Topfe,Bestecke,Glaser etc.	Art derSpeisereste z.B.von	Menge derSpeisereste	Zustand derSpeisereste	Programmbeschreibung
Intensiv-programm	Unempfindlich	Suppen,Aufläufen,Soßen,Karttoffeln,Teigwaren,Reis, Eiern,gebratenSpeisen	viel	Starkhaftend	Vorsprüfung mit warmem Wasser.Verlangerer Spülgang bei 70°C.Nachspüssen mit kaltem Wasser.Nachspüssen mit heißen Wasser.Trocknen.
Normalsprü-programm					Vorsprüfung mit warmem Wasser.Verlangerer Spülgang bei 55°C.Nachspüssen mit kaltem Wasser.Nachspüssen mit heißen Wasser.Trocknen.
ECO-Programm(EN 50242)	Gemisch	Suppen,Kartoffeln,Teigwaren, Reis,Eiern,gebratenSpeisen	wenig	geringhaftend	Vorsprüfung mit warmem Wasser.Verlangerer Spülgang bei 50°C.Nachspüssen mit kaltem Wasser.Nachspüssen mit heißen Wasser.Trocknen.
Glas		Kaffee,Kuchen,Milch,Wurst,kaltenGeträchen,Salate	sehr weniger	geringhaftend	Spülgang bei 45°C.Nachspüssen mit kaltem Wasser.Nachspüssen mit heißen Wasser.Trocknen.
Schneisspül-programm					Kurzes Spüssen bei 40 °CNachspüssen mit kaltem Wasser.
Nachspullen		Geschirr, das nur nachgesetzt und getrocknet werden soll.			Heiβes Nachspüssen 65°C.Trocknen.
Einweichen		Abduschen, wenn das Geschirr über mehrere Tage bis zum Spüssen im Geschirrsprüfer aufbewährt wird.			Kurzes Kaltsprüprogramm, damit Speisereste nicht auf dem Geschirr antrocknen.
Geschirrspülmittel		Klarsprüler			Dauer in Minuten
Vorspülgang	Verlängerter Spülgang
5g	25g	●	112'
5g	15g	●	94'
10g	20g	●	132'
10g	15g	●	114'
—	—	—	112'
—	—	—	94'
—	—	—	132'
—	—	—	114'
5g	25g	●	102'
5g	15g	●	90'
—	—	—	102'
—	—	—	90'
5g	25g	●	132'
5g	20g	●	122'
5g	25g	● (*)	162'
5g	20g	●	152'
—	—	—	132'
—	—	—	122'
—	—	—	162'
—	—	—	152'
—	25g	●	92'
—	15g	●	82'
—	—	—	92'
—	—	—	82'
—	15g	●	31'
—	10g	●	29'
—	15g	●	55'
—	10g	●	49'
—	—	—	12'
—	—	—	12'

(*) EN 50242 Vergleichsprüfungen mit Klarspülereinstellung: 5

Programmauswahl

Anhand der Geschirrart und der Menge bzw. des Zustands der Speisereste können Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im rechten Teil der Programmübersicht.

Ein Beispiel:

Für gemischtes Geschirr mit denen und stark haftenden Speiseresten benötigen Sie das "Normalspülprogramm" .

Spartipp

Bei weniger beladener Maschine genügt das nächstschwächere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen.

Durch:

entsprechende Geschirrmenge, Zulauftemperatur des Wassers, Wasserleitungsdruck, Umgebungstemperatur, Netzspannungstoleranzen und die maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge,...)

Inbetriebnahme

Einen Waschgang starten...

• Stellen Sie bitte fest, dass der Netzstecker in die Steckdose an der Wand eingesteckt wird und die Wasserzuleitung vollständig aufgedreht wird.
• Beschickung der Geschirre. Einfüllen des Waschmittels. Die Anzeige "Fine" wird aufleuchten, wenn die Taste ON-OFF gedrückt wird.
• Drehen Sie den Knopf an der Bedienblende rechts, um das passende Programm einzustellen, bis das Markenzeichen des Knopfs auf die Nummer oder das Symbol des Programms ausgerichtet ist (siehe das Kapitel "Programmübersicht"). Wenn der Knopf zufällig auf das gewünschte Programm ausgerichtet ist, müssen Sie zuerst den Knopf bis zur "Reset (Rückstellung)" drehen und dann zurück zum ersten Schritt. Die Anzeige "Fine" wird in 5 Sekunden erlöschen und der Waschgang beginnt.

Am Ende des Waschgangs...

Wenn der Summer sechsmal piepst, wird die Anzeige "Fine" aufleuchten und das Programm beendet. Drücken Sie die Taste ON-OFF, um das Gerät auszuschalten. Drehen Sie die Wasserzuleitung zu und öffnen Sie die Gerätetür.

Warten Sie ein paar Minuten, bevor Sie die Geschirre ausnehmen, da sonst die Geschirre sehr empfindlich gegen Hitze sind und weniger brechen werden. Dadurch werden sie besser getrocknet.

Aufhebung oder Veränderung des Waschprogrammes

Das Waschprogramm kann kurz nach dem Starten noch geändert werden. Ansonsten können das Waschmittel evtl. bereits verwendet werden und das Gerät wird das waschmittelhaltige Wasser ableiten. Ggf. müssen Sie das Waschmittel erneut einfüllen. (siehe das Kapitel "Einfüllen des Waschmittels")

Drehen Sie den Knopf zuerst zur "Reset (Rückstellung)" und wählen Sie dann das gewünschte Programm.

Warnung:

Legen Sie die Tabs nicht in das Becken der Abwaschmaschine oder in den Besteckkorb, da sonst das Waschergebnis nicht zufriedenstellend ist. Die Tabs sollen in den Spülmitteldosierer gelegt werden.

So halten Sie das Gerät in Topform

de

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu (nicht zutreffend bei Geräten mit Aquastop) und lassen Sie die Tür Ihres Geschirrspulers angelehnt, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinnern zu vermeiden.

Netzstecker aus der Steckdose ziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs- oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer warmen, milden Seifenlauge.

Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch oder mit einem Spezialreiniger für Geschirrspüler zu entfernen.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rückseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen festsetzen. Die Dichtungen sollten daher regelmäßig mit einem feuchten Schwamm gereinigt werden.

Die Tür sollte nicht in der geöffneten Stellung belassen werden, da dies eine Gefahr darstellen kann.

Vor den Ferien

Bei längerer Abwesenheit empfehlen wir, einen Spülgang bei leerem Gerät durchlaufen zu lassen. Danach den Netzstecker aus der Steckdose ziehen und den Wasserhahn abdrehen. Lassen Sie die Gerätetür angelehnt. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden auch die Bildung von Gerüchen.

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft, Fehler zu vermeiden, bevor sie auftreten. Dies spart Zeit und Ärger. Deshalb sollten Sie von Zeit zu Zeit einen aufmerksamen Blick in Ihren Geschirrspüler werfen.

Gesamtzustand der Maschine

• Spülraum auf Ablagerungen von Fett und Kalk überprüfen.
• Finden sich solche Ablagerungen, dann:

Maschine mit Reiniger gründlich durchspülen.

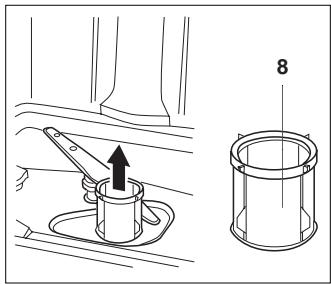

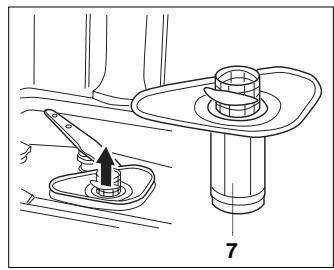

Siebe

Die Siebe "7,8" halten grobe Verunreinigungen im Spülwasser von der Pumpe fern. Diese Verunreinigungen können die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nehmen Sie das Grobsieb "7" heraus und entnehmen Sie das Sieb "8". Reste entfernen und Siebe unter fließendem Wasser reinigen.
• Sieb "8" und Grobsieb "7" wieder einsetzen.

Sprüharme

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen der Sprüharme "9" und "10" blockieren.

• Austrittsdüsen der Sprüharme auf Verstopfungen durch Speisereste kontrollieren.
• Gegebenenfalls den unteren Sprüharm "10" nach oben abziehen.
• Oberen Sprüharm "9" abschrauben. Sprüharme unter fließendem Wasser reinigen. Sprüharme wieder einrasten bzw. festschrauben.

Kleine Fehler selbst beheben

Erfahrungsgemäß lassen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sie den Kundendienst rufen müssen. Dies erspart natürlich Kosten und ist sicher, dass die Maschine schnell wieder zur Verfügung steht. Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen von auftretenden Fehlern zu finden.

Störungen...

...beim Einschalten

Das Gerät läuft nicht an.

• Sicherung im Haus ist nicht in Ordnung. Gerätestecker nicht eingesteckt. Gerätetür nicht richtig geschlossen.
• Programmtaste nicht gedrückt.
• Wasserhahn nicht geöffnet.
• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aquastops bzw. des Zulaufschlauches.

Achtung

Denken Sie daran: Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden und Gefahren für den Benutzer entstehen.

...am Gerät

Der Summer wiederholt ständig den Kreis "2 Sekunden Piepsen - 2 Sekunden Stoppen".

die Wasserversorgung aufgedreht und der Schlauch richtig angeschlossen ist. die Wasserversorgung im Haus in Ordnung ist und genugend Druck hat. der Wasserversorgungsschlauch eingeklemmt oder verbogen ist. - der Filter für den Wasserversorgungsschlauch blockiert ist. der Ablaufschlauch zu niedrig verlegt wurde.

Der Summer wiederholt ständig den Kreis "3 Sekunden Piepsen - 3 Sekunden Stoppen".

• der Wasserversorgungsschlauch eingeklemmt oder verbogen ist; der Ablaufschlauch zu hoch verlegt wurde.

Der Summer wiederholt ständig den Kreis "6 Sekunden Piepsen - 6 Sekunden Stoppen".

der Ablaufschlauch zu niedrig verlegt wurde.

Falls nach Durchführung all dieser Überprüfungen der Geschirrspüler weiterhin eine Störung anzeigt: schalten Sie das Gerät aus, warten Sie einige Minuten und schalten Sie wieder ein. Sollten Sie den Fehler nicht beheben können, dann fordern Sie bitte, unter Angabe nachfolgender Daten, den nächstgelegenen, autorisierten Kundendienst an:

Art der Störung - Modellnummer (Mod. ...) Seriennummer (S/N ...), ersichtlich auf dem an der Innentür angebrachten Typenschild.

Unterer Sprüharm dreht sich schwer.

Sprüharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lässt sich nicht schließen.

• Dosierbehälter überfüllt.
• Mechanismus durch verklebte Reinigerreste blockiert.

Kontrollanzeigen gehen nach dem Spülen nicht aus.

Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spülen im Dosierbehälter.

• Dosierbehälter war beim Einfüllen feucht, Reiniger nur in trockenen Behälter einfüllen.

Nach Programmende bleibt Wasser im Gerät stehen.

• Der Abwasserschlauch ist verstopft oder geknickt. Die Abwasserpumpe ist blockiert.
• Siebe sind verstopft.
• Das Programm ist noch nicht beendet. Programmende abwarten.

...beim Spülen

Ungewöhnliche Schaumbildung

• Handspülmittel in der Klarspülerzugabe.
• Verschütteter Klarspüler kann beim nächsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

Gerät bleibt während des Spülens stehen.

Stromzufuhr unterbrochen. - Wasserzulauf unterbrochen.

Schlagendes Geräusch beim Spülen

Sprüharm schlägt an Geschirrteile.

Klapperndes Geräusch beim Spülen

Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

• Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

...am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben

• Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
• Der Geschirrkorb war überfüllt. Die Geschirrteile sind aneinander gelegen.
• Zu wenig Reiniger eingefüllt.
• Zu schwaches Spülprogramm gewählt.
• Sprüharmdrehung behindert, weil ein Geschirrteil im Wege stand. Die Sprüharmdüsen sind durch Speisereste verstopft.
• Siebe sind verstopft.
• Siebe falsch eingesetzt.
• Abwasserpumpe blockiert.

Auf Kunststoffteilen entstehen Verfärbungen.

• Zu wenig Reiniger eingefüllt.
• Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiße Flecken am Geschirr, die Gläser bleiben milchig.

• Zu wenig Reiniger eingefüllt.
• Klarspülmenge zu gering eingestellt.
• Trotz hoher Wasserhärte kein Spezialsalz eingefüllt.
• Enthärtungsanlage zu niedrig eingestellt.
• Der Deckel des Salzbehälters ist nicht fest zugedreht.
• Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken.

• Programm ohne Trocknung gewählt.
• Klarspülermenge zu niedrig eingestellt. Geschirr zu früh ausgeräumt.

Gläser bekommen stumpfes Aussehen.

• Klarspülermenge zu niedrig eingestellt.

Tee- oder Lippenstiftreste sind nicht vollständig entfernt.

• Der Reiniger hat eine zu geringe Bleichwirkung. Zu geringe Spültemperatur gewählt.

Rostspuren am Besteck.

Besteck nicht ausreichend rostbeständig. - Salzgehalt im Spülwasser zu hoch.

Deckel des Salzbehälters nicht fest zugedreht. - Beim Salznachfüllen zu viel Salz verschüttet.

Gläser werden stumpf und verfärben sich, die Beläge sind nicht abzuwischen.

• Ungeeigneten Reiniger eingefüllt. Gläser nicht spülmaschinenbeständig.

Auf Gläsern und Besteck verbleiben Schlieren, Gläser bekommen metallisches Aussehen.

• Klarspülerzugabemenge zu hoch eingestellt.

Technische Daten

de

Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Fassungsvermögen	12 Maßgedecke
Anschluß-Wasserdruck	0.03-0.6MPa
Betriebsspannung	220-240V~ 50Hz
Maximale Stromstände	10A
Leistung	1950W

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türverschluss zerstören. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt.

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie sich daran und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen.

Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Allgemeines

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Küchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3mm vorhanden sein.

Hinweise für Vergleichsprüfungen nach EN 50242

Einordnung nach Normvorgabe

Einordnungsbeispiel: siehe Abb. 1, 2, 3 und 4

Fassungsvermögen: 12 Maßgedecke

Vergleichsprogramm: ECO-Programm

Klarspülereinstellung: 5

Geschirrspülmittel: 25g + 5g

Bei höhenverstellbarem Oberkorb muss der Oberkorb in die obere Stellung eingesetzt werden.

Im Falle von Abweichungen von den Vergleichsprüfungen nach EN 50242, z.B.

Anschmutzungen, Geschirr- und Besteckart usw., ist vor Testbeginn mit dem Gerätehersteller Kontakt aufzunehmen.

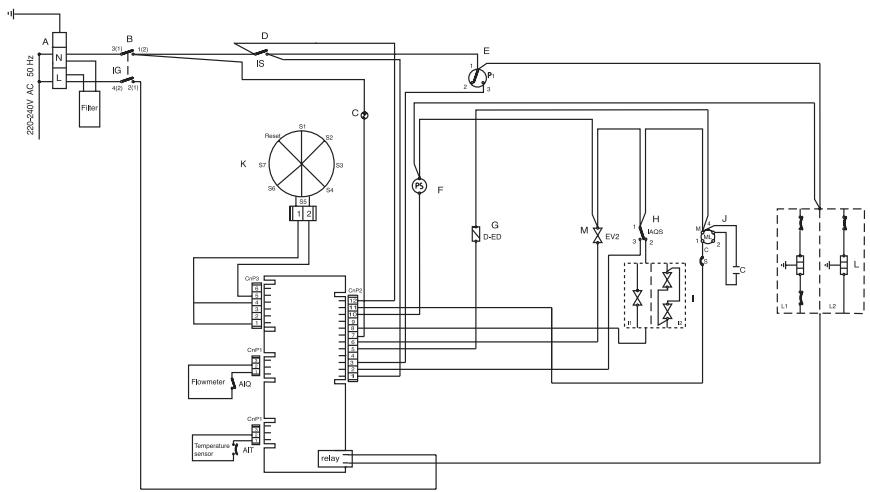

A. Kabelbox B. Betriebsschalter C. Betriebsanzeige D. Türschalter E. Druckschalter F. Motor Ablaufpumpe G. Waschmittel- und Klarspülbehälter H. Überlaufschalter I. Einlassventil

1. Aquastop Einlassventil J. Motor Waschpumpe K. Programm-Auswahltaste L1. Versteckter Heizkörper L2. Offener Heizkörper M. Schalter des Enthärters

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhaltsverzeichnis

Technische Daten 24

Achtung 24

Bei Lieferung

Gefährliche Spannung

Warnung:

Kleine Störungen selbst beheben

Technische Daten

nl
