PNEUMATIC 5000 E - Ferramenta pneumática AEG - Manual de utilização gratuito

Tipo de produto	Martelo perfurador elétrico de percussão pneumática
Marca	AEG
Modelo	PNEUMATIC 5000 E
Peso	8,9 kg
Potência absorvida	1050 W
Velocidade em vazio	0 - 300 rpm
Velocidade em carga máxima	250 rpm
Frequência de percussão	3200 golpes/min
Diâmetro máximo de perfuração no concreto (broca)	50 mm
Diâmetro máximo de perfuração no concreto (coroa)	150 mm
Mandril	SDS-max
Sistema antivibratório	AVS (Anti-Vibration System)
Seleção de modo	Perfuração percussiva / Cinzelamento
Batente de profundidade	Integrado na pega suplementar ajustável
Acoplamento de segurança	Sim
Variador de velocidade	Sim, por interruptor
Nível de pressão sonora	93 dB(A)
Nível de potência sonora	106 dB(A)
Nível de vibração	5,0 m/s²
Alimentação	Corrente alternada monofásica (tensão conforme placa de identificação)
Manutenção	Limpar as aberturas de ventilação; mandar substituir as escovas por um serviço pós-venda AEG
Peças sobressalentes	Utilizar exclusivamente peças AEG
Utilização prevista	Perfuração percussiva e cinzelamento em pedra, concreto e materiais similares

Perguntas frequentes - PNEUMATIC 5000 E AEG

Como inserir uma ferramenta SDS-max no mandril?

Limpe a haste da ferramenta e lubrifique-a. Empurre a ferramenta até o batente no mandril, girando-a ligeiramente. O mandril trava automaticamente. Verifique se a ferramenta está bem retida puxando-a levemente: ela deve deslizar cerca de 10 mm no sentido longitudinal.

Como remover uma ferramenta SDS-max?

Puxe o anel plástico para trás no sentido da seta e retire a ferramenta.

Como ajustar o batente de profundidade?

Insira o batente de profundidade no furo localizado na pega suplementar. Aperte-o na posição desejada em relação à broca para limitar a profundidade de perfuração.

Como mudar o modo entre perfuração percussiva e cinzelamento?

Gire o comutador de seleção para a posição desejada. Para cinzelamento, coloque o seletor na posição de parada de rotação. Na posição de ajuste, você pode orientar o cinzel manualmente, depois trave o fuso girando ligeiramente o cinzel. Comute apenas com a máquina parada.

Como ajustar a pega suplementar?

Solte a pega suplementar, gire-a para a posição desejada e aperte-a novamente. Você também pode montá-la na face lateral da carcaça para perfurações para baixo ou para cima.

Qual é a potência da ferramenta PNEUMATIC 5000 E?

A potência absorvida é de 1050 W. A velocidade em vazio é de 0 a 300 rpm e a velocidade em carga máxima é de 250 rpm.

Qual é o peso do PNEUMATIC 5000 E?

O peso da ferramenta é de 8,9 kg.

Como fazer a manutenção da ferramenta?

Mantenha limpas as aberturas de ventilação do motor. Se as escovas (carbono) estiverem gastas ou o desempenho diminuir, entre em contato com um serviço pós-venda autorizado AEG. Utilize exclusivamente peças e acessórios AEG.

O que fazer se as escovas estiverem gastas?

As escovas devem ser substituídas por um serviço pós-venda autorizado AEG. Não tente trocá-las você mesmo. Entre em contato com uma estação de serviço pós-venda AEG (veja a lista fornecida).

Quais acessórios posso usar com esta ferramenta?

Utilize apenas ferramentas com haste SDS-max: brocas para martelo perfurador (concreto, pedra), cinzeis pontiagudos, planos ou ocos. Use somente acessórios AEG.

MANUAL DE UTILIZADOR PNEUMATIC 5000 E AEG

Instruções de serviços

Por favor, leia e conserve em seu poder.

Preambulo	Como pessoas exigente decidui-sePGA qualidade-qualidade Atlas Copco. Construimos para si una ferramenta eletrica duradoura e segura. Um trabalho eficiente e tanto quanto possivel isento de perigo so é, no entanto possivel se ler e observar as presentes instruções de service. Queremos que tambem no futuro se decide pelas Ferramentas eletricas AEG da Atlas Copco
Caracteristicas téncicas	Potência absorvida 1050 W N° de roações em vazio 0-300 min-1 Veloculdade de roações Tmaxa em cargo 250 min-1 N° max. de percussões 3200 min-1 Ø de furo em Betão max. 50 mm max. 150 mm Peso 8,9 kg
Indicações sobre segança no trabalho	Observar as instruções de segança na folha!A poira desenvlada ao trabalho materiais contendo amianto e rocha é prejudicial à saúde. Observe as normas de prevenção de acidentes VBG 119 da Associação Profissional.
	Aparelhos não estacionários,utilizados ao ar livre,devem ser protegidos por um disjuntor de corrente de defeito.
	Usar sempreóculos de proteção ao trabalho com a maior. Recomenda-se a utilizesação de luvas de proteção,protectores para os ouvidos e mascarara anti-poeiras.
	Não remove aparas ou lascas quando a maior travaça.
	Nunca abrir furos no corpo da maior; caso contrário, é afectado o isolamento de proteção (so utilizecharpas auto-colantes).
	Antes de ejectur qualier intervenção na maior, tirar a ficha da tomada. Ao ligar à rede, a maior deve estar desligada.
	Manter sempre o cabo de ligação fora da zona de acção da maior.
	Utiliz sempre o punho lateral,mesmo que a maior tenha embiziagem de segança dado que a mesma apenas aúva quando a maior bloqueia.
	Ao executar furos em paredes, tectos e soalhos prestar atençao a que não sejam atingidos cabos eletricos e canalizações de gás e água.
Níveis de ruido	Normalmente os níveis de ruido mais elvados da ferramenta são:Nível da pressão de ruido =93 dB (A).Nível da potência de ruido =106 dB (A).Use protectores auriculars!Valores de medida de accordo com EN 50 144.
Nível de vibrações	Normalmente a acceleração mais elevada é:5,0 m/s2.Valores de medida de accordo com EN 50 144.
Aplicação	O martelo electro-pneumálico tem aplicação universal para travaillos de furar com percussão eabalhos de ponteira em pedra.Não use este produits de outra maneira sem ser a normal para o qual foi concebido.
Ligação à rede	Ligar uniquamente a tomadas de corrente alternada monofásica com a tensão indicada na chapa de characteristicso do aparelho. Pode tambem ser ligada a tomadas sem terra,porque dispõe de isolamento de proteção conforme DIN 57 740/VDE 0740 ou, respectivamente,CEE 20. A supressão de interferências rádio-életricas corresponde à norma europeia EN 55014.
PORTUGUES	PNEUMATIC 5000 E

Funcionamento do martelo eletropneumático

A percussão necessária para trabalhos em pedra com broca de martelo é gerada num mecanismo de percussão pneumático.

Da mesma maneira que se bate com um martelo num escopro vulgar, o percutor bate diretamente numa ponteira no sentido axial.

O motor elétrico imprime um movimento ao percutor através de um mecanismo oscilante - pistão - pistão livre. Entre o pistão e o pistão livre encontra-se uma almofada de ar (razão da designação "mecanismo de percussão pneumático").

Obtém-se desse modo uma elevada elasticidade de percussão, evitando o recuo da máquina durante o trabalho.

O rendimento da broca não depende da pressão de encosto.

Breve descrição

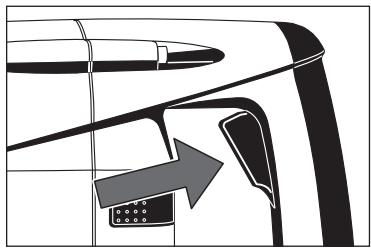

AVS Sistema Anti-Vibrações

A unidade motor-engrenagens é separada dos punhos; elementos de amortecimento absorvem as vibrações nos punhos ao perfurar e demolir.

Carcaça de desenho ergonômico com punho traseiro maleável (softgrip) para redução da fadiga durante o trabalho.

Buchas de martelo para ferramentas com encabadouro SDS-max - as ferramentas são automaticamente bloqueadas antes da inserção.

Comutador com as posições furar com percussão e trabalho de ponteira.

Punho suplementar ajustável com guia de profundidade integrada.

Uma embraiagem de segurança incorporada evita o arrasto da máquina quando a broca prende.

Recepção para punho auxiliar, na parte lateral da máquina. Para furação acima da cabeça ou no chão, o punho auxiliar pode ser colocado na parte lateral da máquina.

Interruptor e acelerador elétrico sem escalonamento.

Alterações: Texto, figura e características correspondem ao desenvolvimento técnico e data da impressão. Reservamo-nos o direito de introduzir modificações nos outros produtos com vista ao seu aperfeiçoamento.

Ligar-Desligar

Ligar: premir o interruptor

Desligar: soltar o interruptor.

A velocidade de rotação pode ser variada sem escalonamento conforme a pressão exercida sobre o interruptor.

Montar broça de martelo ou ponteira	Antes de efetuar qualquer intervenção na maior, tirir a ficha da tomada. A bucha de martelo pode receber as seguintes ferramentas com fazer SDS-max: - Brocas de martelo para betão e pedra - Ponteira de bico, Ponteira chata, Ponteira de goiva
Inserção de ferramentas	Só utilizes ferramentas com fazer SDS-max!
Extrair de ferramentas	1. Limpar eunar a fazer da ferramenta. 2. Introduzir a ferramenta até ao batente rodando-a ligeiramente. O seu bloqueio na bucha é automatístico. 3. Verificar se a ferramenta está bem bloqueada. Deve poder mover-se no sentido longitudinal circa de 10mm. 1. Puxar o casquilho de plácico para trás no sentido da seta e extraír a ferramenta.
Coutação: furar com percussão travaího de ponteira	Furar com percussão	Ponto morto (ponteira) posicao de ajuste bloqueio do veio Na posicao de "ajuste" a ponteira pode ser rodada à maior do angledo desjado. Seguidamente bloquear o veio por meio do comutador, rodando a ponteira um pouco para sé e pare lá. Quando ligar as engenagens e paraaabdar a colocar o Manipulo em posicao, rode levemente a ferramenta. Só comutar quando a maior estiver parada. Durante operação em vazio o mecanismo pneumatico de impacto não estákovado mesmo que o interruptor respectivo está ligado. Para fazer o mecanismo pneumatico de impacto todo o que tem e fazer é pressionar um pouco a maior jea a trabalho contra o material de trabalho. Isto faz despenre o encravamento do dispositivo de segança, e é então possivel furar com pouca pressão.
PORTUGUES	23	PNEUMATIC 5000 E
Posicaoamento do punho adicular.	O punho suplementar pode ser rodado; para tal, desapertá-lo conforme minha"a figura e levá-lo à posicao desejada. Seguidamente aperturen de novo o punho.
[mon.01.r] Retir ar o punho auxiliar	Ao ligar a boaina a uma fonte de energia molev (por exemplo geradores em obras de construcção), deve ser garantia uma voltagem constante maxima de 230 V. Sobrevoltagem pode levar a quebras antecipadas na boaina.
Ajuste da guia de profundidade	Para furar a profundidade pretendida, insira o batente de profundidade no respectivo furo do punho e ajuste-o até a profundidade de furação requerida.
Manutenção	Manter desobstruidos os rasgos de ventilação na carcaça da boaina. Se sentido diminuir o efeito de percussão leve a boaina aos outros serviços de Assistência Tecnica. Se as escobvas de carvão está gastos, adicondamente é mudança das vezes e ferramenta deve ser submetida a assistência. Isto irá asseguir longo tempo de vida útil bem como constante prontidão da boaina para o trabalho. Utilizarunicamente acessórios e peças sobreselentes da AEG. Sempre que a substituição de um componente não tenha sido descriça nas instruções, está de toda a convenência mandar executar esse trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/Endereços de Serviços de Assistência). Aledo mediate a referência da referencia dedez números que consta da chapa decharacteristicadá boaina, pode requerer-se um desenhoxexploidos da ferramenta eletrica a:Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
PORTUGUES	24	PNEUMATIC 5000 E

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme as disposições das directivas 98/37/CE, 73/23/CEE, 89/336/CEE
