Tipo de produto	Lixadeira excêntrica
Marca	AEG
Modelo	DSE 220
Dimensões (C x L x A)	Aproximadamente 250 x 150 x 180 mm
Peso	Aproximadamente 1,5 kg
Alimentação	Com fio (rede 230 V~)
Potência absorvida	220 W
Diâmetro do prato	125 mm
Curso (excentricidade)	2 mm
Velocidade sem carga	12.000 a 20.000 rpm
Funções principais	Lixamento grosso e fino, aspiração integrada, variador de velocidade
Sistema de fixação do papel	Velcro (auto-adesivo)
Tipo de papel abrasivo	Discos de 125 mm (grão 40 a 120)
Nível sonoro	Aproximadamente 82 dB(A)
Vibração (mão-braço)	< 2,5 m/s²
Manutenção e limpeza	Limpar a carcaça após o uso, esvaziar o saco de pó regularmente
Dispositivo de segurança	Interruptor de segurança contra religamento, travamento do eixo para troca do disco
Peças sobressalentes e reparabilidade	Prato, patins, escovas, interruptor disponíveis na AEG
Garantia	2 anos (conforme legislação)

Perguntas frequentes - DSE 220 AEG

Como trocar o disco abrasivo da minha lixadeira AEG DSE 220?

Para trocar o disco, pressione o botão de travamento do eixo (geralmente localizado na parte traseira da lixadeira) para segurar o eixo, em seguida, desparafuse o disco no sentido anti-horário. Coloque o novo disco e aperte manualmente.

Que tipo de papel abrasivo usar?

Utilize discos abrasivos de 125 mm de diâmetro com fixação Velcro. O grão deve ser adequado ao trabalho: grão 40-60 para desbaste, 80-120 para lixamento fino.

A lixadeira AEG DSE 220 é adequada para superfícies curvas?

Sim, graças ao seu prato excêntrico, ela é adequada para lixar superfícies planas e ligeiramente curvas. Para curvas pronunciadas, opte por uma lixadeira triangular.

Como ajustar a velocidade de lixamento?

A velocidade é ajustada através do botão giratório localizado na parte superior da lixadeira. Gire-o para selecionar a velocidade desejada (de 1 a 6). Uma velocidade alta é recomendada para lixamento grosso, uma velocidade baixa para acabamentos.

A lixadeira AEG DSE 220 é equipada com um sistema de aspiração?

Sim, ela possui uma saída de aspiração traseira que pode ser conectada a um aspirador através de um adaptador (não incluído). Ela também pode usar um saco coletor de pó integrado.

O que fazer se a lixadeira não ligar mais?

Verifique primeiro a alimentação elétrica (cabo, tomada, fusível). Se tudo parecer correto, as escovas de carvão podem estar gastas: elas devem ser substituídas por um profissional. Consulte o manual para mais detalhes.

Como fazer a manutenção da minha lixadeira AEG DSE 220?

Após cada uso, limpe a carcaça e o prato com um pano seco. Esvazie regularmente o saco de pó. Verifique as escovas de carvão a cada 6 meses. Não use solventes.

Qual é a profundidade máxima de lixamento?

O curso excêntrico é de 2 mm, o que permite uma remoção moderada de material. Para trabalhos de rebarbação ou desbaste, use um grão grosso. Não force o aparelho.

Posso usar a lixadeira sem o saco de pó?

Sim, mas é recomendável usar sempre um sistema de aspiração para reduzir a poeira e proteger sua saúde. Se você não tiver um aspirador, o saco coletor fornecido deve ser instalado.

Onde encontrar peças de reposição para a AEG DSE 220?

As peças de reposição (prato, escovas, interruptor, patins) estão disponíveis no serviço pós-venda AEG ou em sites especializados. Use o número do modelo para identificar as peças compatíveis.

MANUAL DE UTILIZADOR DSE 220 AEG

Instruções de serviço

Por favor leia e conserve em seu poder

Instruções de uso

Pré-seleção sem escalonamento do número de rotação através da eletrônica, para trabalhar diversos materiais

Alterações: Texto, figuras e características correspondem ao desenvolvimento técnico à data da impressão. Reservamo-nos o direito de introduzir modificações nos nossos produtos com vista ao seu aperfeiçoamento.

Ligação à rede		Ligar unicamente à tomadas de corrente alternada monofásica com a tensão indicada na chapa de características do aparelho. Pode também ser ligada a tomadas sem terra, porque dispõe de isolamento de protecção conforme DIN 57 740/VDE 0740 ou, respectivamente, CEE 20. A supressão de interferências rádio-eléctricas corresponde à norma europeia EN 55014.

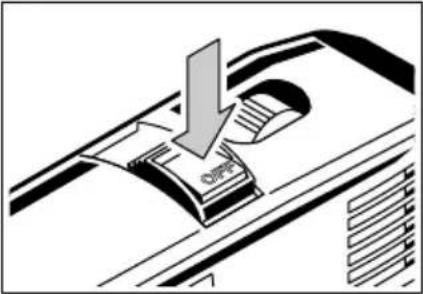

Ligar-Desligar Ligar: Premir o interruptor deslizante para a esquerda, no sentido da seta. O interruptor trava.
ElectrónicaPré-seleccionar a velocidade de rotação		Esta electrónica permite regular e adaptar para vários materiais a velocidade de rotação.Ajustar o número de rotações com a roda de ajuste electrónica.1 = velocidade de rotação mínima6 = velocidade de rotação máxima

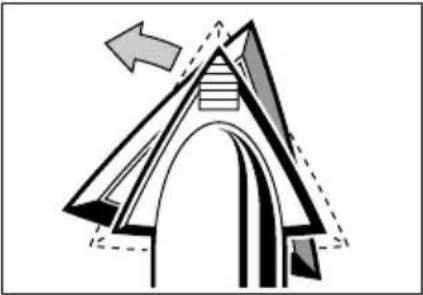

Montar o prato de esmerilar/o prato de esmerilar para lamelas	⚠️	Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada.Colocar o prato de esmerilar sobre o encaba-douro com uma rotação de aprox. 15°, como indicado na figura, e girar no sentido da seta, atétravar.Para desmontar o prato de esmerilar, é necessário premir o botão do travamento e soltar o prato de esmerilar, girando-o para fora do enca-badouro.A montagem/desmontagem do prato de esmerilar para lamelas é efectuada de forma análoga.Se a camada de velcro desgastar-se na ponta doprato de esmerilar após utilização prolongada, é possível montar o prato de esmerilar com uma rotação de 120°, para manter uma aderência impecável da folha de lixa na ponta frontal.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 de acordo com as disposições das diretivas 73/23/CEE, 89/336/CEE, 89/392/CEE.
