Marca	FAGOR
Modelo	AF3-617IX
Tipo de produto	Coifa aspirante
Versão	Aspirante (exaustão externa) e filtrante (reciclagem interna)
Comandos	Botões ou botões de pressão; possibilidade de controle pela abertura/fechamento do recipiente de vapor
Iluminação	Lâmpada incandescente oval max 40 W, base E14
Filtro de gordura	Metálico (lavável na máquina de lavar louça), esponja ou papel conforme modelo
Filtro de carvão ativado	Opcional, troca recomendada a cada 4 meses no máximo
Saída de ar	Superior (B1) e posterior (B2)
Distância mínima de segurança	50 cm para fogões elétricos, 65 cm para gás ou mistos
Alimentação elétrica	Rede elétrica, tensão conforme placa de identificação
Instalação	Embutível entre móveis; fixação na parede possível com suportes
Manutenção externa	Pano úmido com detergente líquido neutro; não usar álcool
Manutenção dos filtros de gordura metálicos	Limpeza mensal à mão ou na máquina de lavar louça (ciclo curto, baixa temperatura)
Substituição das lâmpadas	Desconectar o aparelho, aguardar resfriamento, substituir por lâmpada oval 40W max E14
Segurança	Desconectar antes da manutenção; nunca usar sem grade; supervisão de crianças
Descarte	Reciclagem conforme diretiva WEEE (2002/96/CE); não descartar com lixo doméstico

Perguntas frequentes - AF3-617IX FAGOR

Como instalar a coifa FAGOR AF3-617IX ?

Siga as instruções de montagem: use os gabaritos de furação fornecidos, fixe os suportes se necessário, e conecte a coifa aos móveis laterais com 4 parafusos. Certifique-se de que a distância mínima de segurança seja respeitada (50 cm para fogão elétrico, 65 cm para gás). Veja as figuras detalhadas no manual.

Qual é a distância mínima entre a coifa e o fogão ?

A distância mínima entre o plano de cozimento e a parte mais baixa da coifa é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Respeite uma distância maior se especificada pelo fabricante do fogão.

Como usar a coifa na versão filtrante ?

Para uso na versão filtrante (reciclagem), você deve montar 1 ou 2 filtros de carvão ativado (não fornecidos) e usar apenas a saída de ar superior B1. As fumaças e vapores são então reciclados na cozinha.

Como limpar os filtros de gordura ?

Os filtros de gordura metálicos são limpos uma vez por mês: à mão com detergente não agressivo ou na máquina de lavar louça em baixa temperatura (ciclo curto). A lavagem na máquina pode descolorir o filtro sem alterar sua eficácia. Os filtros de papel são trocados uma vez por mês, os filtros de esponja são lavados em água quente e trocados a cada 5 a 6 lavagens.

Quando trocar o filtro de carvão ativado ?

O filtro de carvão ativado deve ser trocado no máximo a cada 4 meses, ou assim que o sistema de indicação de saturação (se presente) sinalizar. A frequência depende do tipo de cozimento e da regularidade da limpeza do filtro de gordura.

Como substituir a lâmpada da coifa ?

1. Desconecte a coifa da rede elétrica. 2. Certifique-se de que a lâmpada esteja fria. 3. Remova a grade de aspiração. 4. Substitua a lâmpada defeituosa por uma lâmpada oval incandescente de max 40 W, base E14. 5. Recoloque a grade.

O que fazer se a iluminação da coifa não funcionar ?

Antes de contatar o serviço pós-venda, verifique se as lâmpadas estão corretamente inseridas em seus alojamentos. Se o problema persistir, substitua a lâmpada por uma nova (max 40 W E14) conforme indicado no manual.

Pode-se usar a coifa sem a grade de aspiração ?

Não, nunca use a coifa sem que a grade de aspiração esteja corretamente instalada. Isso apresenta risco de ferimentos e danificaria o aparelho.

Quais precauções de segurança tomar durante o uso ?

Não flambar alimentos sob a coifa. Vigiar a fritura para evitar que o óleo pegue fogo. Assegurar ventilação suficiente se a coifa for usada com aparelhos de combustão. Desconectar a coifa antes de qualquer manutenção. As crianças não devem brincar com o aparelho.

Como descartar a coifa no fim da vida útil ?

Este aparelho possui o símbolo de reciclagem WEEE. Não o descarte com o lixo doméstico. Deposite-o em um centro de coleta para reciclagem de equipamentos elétricos e eletrônicos, de acordo com a regulamentação local.

MANUAL DE UTILIZADOR AF3-617IX FAGOR

Instruções para montagem e utilização

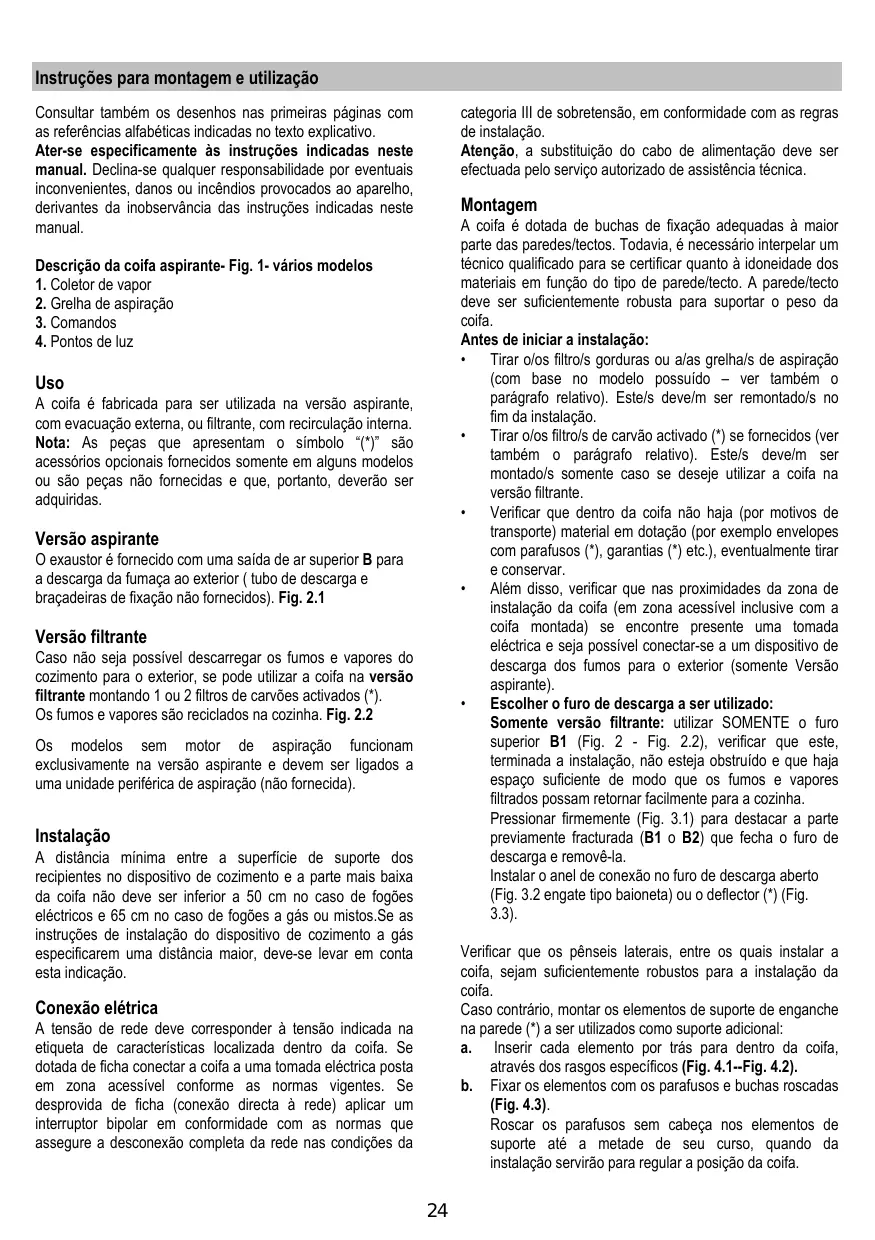

Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.

Descrição da coifa aspirante- Fig. 1- vários modelos

1. Coletor de vapor
2. Grelha de aspiração
3. Comandos
4. Pontos de luz

Uso

A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas.

Versão aspirante

O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos). Fig. 2.1

Versão filtrante

Caso não seja possível descarregar os fumos e vapores do cozimento para o exterior, se pode utilizar a coifa na versão filtrante montando 1 ou 2 filtros de carvões activados (*). Os fumos e vapores são reciclados na cozinha. Fig. 2.2

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

Instalação

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50 cm no caso de fogões eléctricos e 65 cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características localizada dentro da coifa. Se dotada de ficha conectar a coifa a uma tomada eléctrica posta em zona acessível conforme as normas vigentes. Se desprovida de ficha (conexão directa à rede) aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa da rede nas condições da categoria III de sobretensão, em conformidade com as regras de instalação.

Atenção, a substituição do cabo de alimentação deve ser efectuada pelo serviço autorizado de assistência técnica.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa.

Antes de iniciar a instalação:

• Tirar o/os filtro/s gorduras ou a/as grelha/s de aspiração (com base no modelo possuído – ver também o parágrafo relativo). Este/s deve/m ser remontado/s no fim da instalação.
• Tirar o/os filtro/s de carvão activado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser montado/s somente caso se deseje utilizar a coifa na versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de transporte) material em dotação (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.
• Além disso, verificar que nas proximidades da zona de instalação da coifa (em zona acessível inclusive com a coifa montada) se encontre presente uma tomada eléctrica e seja possível conectar-se a um dispositivo de descarga dos fumos para o exterior (somente Versão aspirante).
• Escolher o furo de descarga a ser utilizado:

Somente versão filtrante: utilizar SOMENTE o furo superior B1 (Fig. 2 - Fig. 2.2), verificar que este, terminada a instalação, não esteja obstruído e que haja espaço suficiente de modo que os fumos e vapores filtrados possam retornar facilmente para a cozinha.

Pressionar firmemente (Fig. 3.1) para destacar a parte previamente fracturada (B1 o B2) que fecha o furo de descarga e removê-la.

Instalar o anel de conexão no furo de descarga aberto (Fig. 3.2 engate tipo baioneta) ou o deflector (*) (Fig. 3.3).

Verificar que os pênseis laterais, entre os quais instalar a coifa, sejam suficientemente robustos para a instalação da coifa.

Caso contrário, montar os elementos de suporte de enganche na parede (*) a ser utilizados como suporte adicional:

a. Inserir cada elemento por trás para dentro da coifa, através dos rasgos específicos (Fig. 4.1--Fig. 4.2).
b. Fixar os elementos com os parafusos e buchas roscadas (Fig. 4.3).

Roscar os parafusos sem cabeça nos elementos de suporte até a metade de seu curso, quando da instalação servirão para regular a posição da coifa.

Nota: a posição dos elementos de suporte pode ser regulada durante a instalação, afrouxando ou apertando oportunamente os parafusos que os fixam à coifa (Fig. 7 - S1-S2).

Instalação do painel estético (\*)

a. Extrair o colector de vapor (liberá-lo dos ganchos de bloqueio - Fig. 5).
b. Aplicar o gabarito de furação N3 no LADO TRASEIRO do painel estético J (a seta no gabarito deve ficar voltada para a BORDA SUPERIOR do painel estético). Fig. 6
c. Executar FUROS CEGOS K como indicado. Fig. 6
d. Aplicar o colector de vapor sobre o painel estético e fixá-lo com 8 parafusos L. Fig. 6
e. Remontar a porta na coifa antes nas guias no alto M1, e em seguida nas de baixo M2. Fig. 6
f. Fechar completamente e reabrir a porta para verificar o correcto corrimento da mesma nas guias.

Instalação

a. Utilizar o gabarito de furação N2 (*), posicionar o gabarito nas bordas dianteiras do pênsil (pênsil direito, lado B) - (pênsil esquerdo, lado C) SEM CONSIDERAR A ESPESSURA DAS PORTAS, furar como indicado. Fig. 8
b. Se necessário, fixar a coifa à parede aplicar o gabarito N1(*) na parede de maneira que a borda superior da mesma coincida com a borda superior do gabarito N2 (*). Fig. 7-8
c. Furar como indicado, fixar 2 ganchos (*) R à parede com parafusos e buchas. Fig. 7
d. Caso a espessura dos pênseis laterais seja de 16 mm, aplicar, encaixando, os distanciadores O (*) nas laterais da coifa em correspondência dos furos que serão utilizados para a passagem dos parafusos de fixação aos pênseis laterais. Fig. 8.
e. Pendurar a coífa aos ganchos (*) e regular a posição da mesma tanto com os parafusos sem cabeça S1 quanto regulando a posição dos elementos de engate com os parafusos S2. Fig. 7
f. Fixar a coifa aos pênseis laterais com 4 parafusos P. Fig. 8
g. Montar a cantoneira inferior Q (*) à coifa com dois parafusos e arruelas de plástico T, servirá para cobrir eventuais espaços entre a parte traseira da coifa e a parede. Fig. 7

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Utilizar as teclas ou botões previstos para o controlo das luzes e das potências de aspiração disponíveis.

Somente em alguns modelos: abrindo e fechando o colector de vapor se pode controlar a ligação e desligamento da ventoinha que regula a potência de aspiração e, em alguns casos, o acendimento e desligamento das luzes.

Manutenção

Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento.

Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece pelos furos da grelha.

O filtro esponja deve ser lavado com água quente e sabão uma vez por mês e substituído cada 5/6 lavagens.

O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louças a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.

Para ter acesso ao filtro gorduras V abrir a grelha de aspiração por meio dos engates H1 o H2 (com base no modelo possuído) e liberá-lo das travas W. Fig. 9

Alguns modelos são completos de grelha de aspiração com filtro anti-gorduras incorporado, tais modelos devem ser removidos da sede puxando as maçanetas H2 (Fig. 9) para cima e sendo extraídos para fora, lavar tais filtros como os filtros metálicos.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a cozedura.

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade).

Aplicar o filtro de carvão activado na cobertura da grelha que protege o motor aspirante de modo que os rasgos no filtro correspondam com os pinos nos lados da grelha de protecção do motor.

Girar o filtro de carvão activado em sentido horário para bloqueá-lo (fixação tipo baioneta). Fig. 10

Para a montagem proceder em sentido inverso.

Nota: nos modelos com 2 motores são necessários 2 filtros, o sistema de montagem e desmontagem é idêntico.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Tirar a grelha de aspiração para ter acesso ao vão lâmpadas.

Tirar a lâmpada danificada e substituí-la com uma lâmpada oval de potência máxima 40W E14.

Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.

Advertências

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto estiver expressamente indicado.

Este aparelho não é adequado a ser usado por pessoas (inclusive crianças) com capacidades sensoriais, físicas ou mentais reduzidas, ou com falta de experiência e conhecimentos, excepto se for prestada supervisão às mesmas ou instruções concernentes ao uso do aparelho por parte de uma terceira pessoa responsável pela segurança das mesmas.

As crianças devem ser vigiladas para certificar-se que não brinquem com o aparelho.

Quando a coifa for utilizada contemporaneamente a outros aparelhos que queimem gás ou outros combustíveis, o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado em um ducto usado para a descarga de fumos produzidos por aparelhos que queimem gás ou outros combustíveis.

É severamente proibido cozinhar alimentos à chama sob a coifa (flambe).

O emprego de chama livre é danoso aos filtros e pode dar lugar a incêndios, portanto, deve ser evitado de qualquer maneira.

A fritura somente deve ser efectuada sob controlo de modo a evitar que o óleo superaquecido pegue fogo.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto nos regulamentos das autoridades locais competentes.

A coifa deve ser limpa frequentemente tanto interna quanto externamente

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndios.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções apresentadas neste manual.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
