MODE D'EMPLOI AF3-617IX FAGOR

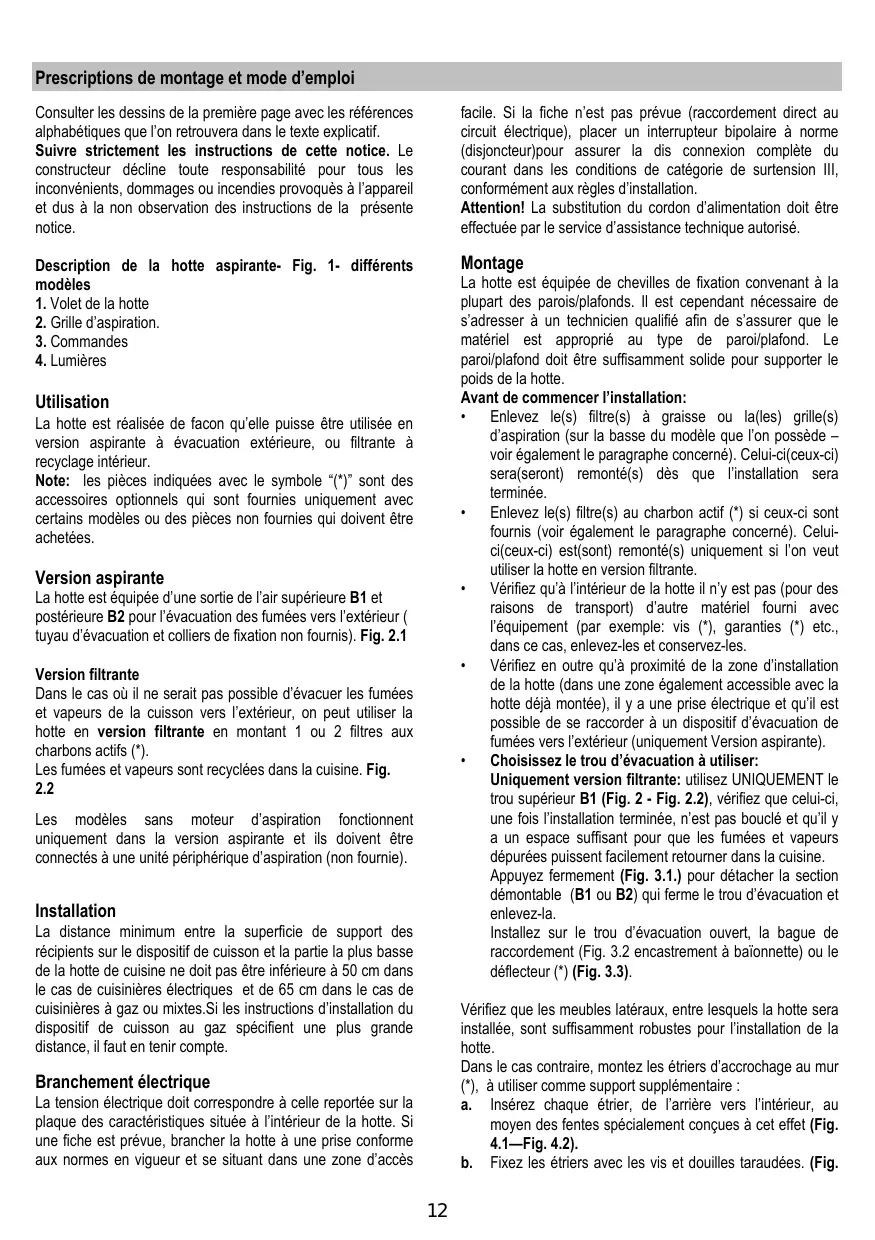

Prescriptions de montage et mode d’emploi Consulter les dessins de la première page avec les références alphabétiques que l’on retrouvera dans le texte explicatif. Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoquès à l’appareil et dus à la non observation des instructions de la présente notice. facile. Si la fiche n’est pas prévue (raccordement direct au circuit électrique), placer un interrupteur bipolaire à norme (disjoncteur)pour assurer la dis connexion complète du courant dans les conditions de catégorie de surtension III, conformément aux règles d’installation. Attention! La substitution du cordon d’alimentation doit être effectuée par le service d’assistance technique autorisé. Description de la hotte aspirante- Fig. 1- différents modèles

1. Volet de la hotte

2. Grille d’aspiration.

3. Commandes

4. Lumières

Montage La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. Le paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. Avant de commencer l’installation:

• Enlevez le(s) filtre(s) à graisse ou la(les) grille(s) d’aspiration (sur la basse du modèle que l’on possède – voir également le paragraphe concerné). Celui-ci(ceux-ci) sera(seront) remonté(s) dès que l’installation sera terminée.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celuici(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version filtrante.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
• Vérifiez en outre qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu’il est possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version aspirante).
• Choisissez le trou d’évacuation à utiliser: Uniquement version filtrante: utilisez UNIQUEMENT le trou supérieur B1 (Fig. 2 - Fig. 2.2), vérifiez que celui-ci, une fois l’installation terminée, n’est pas bouclé et qu’il y a un espace suffisant pour que les fumées et vapeurs dépurées puissent facilement retourner dans la cuisine. Appuyez fermement (Fig. 3.1.) pour détacher la section démontable (B1 ou B2) qui ferme le trou d’évacuation et enlevez-la. Installez sur le trou d’évacuation ouvert, la bague de raccordement (Fig. 3.2 encastrement à baïonnette) ou le déflecteur (*) (Fig. 3.3). Utilisation La hotte est réalisée de facon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées. Version aspirante La hotte est équipée d’une sortie de l’air supérieure B1 et postérieure B2 pour l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis). Fig. 2.1 Version filtrante Dans le cas où il ne serait pas possible d’évacuer les fumées et vapeurs de la cuisson vers l’extérieur, on peut utiliser la hotte en version filtrante en montant 1 ou 2 filtres aux charbons actifs (*). Les fumées et vapeurs sont recyclées dans la cuisine. Fig. Les modèles sans moteur d’aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d’aspiration (non fournie). Installation La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Vérifiez que les meubles latéraux, entre lesquels la hotte sera installée, sont suffisamment robustes pour l’installation de la hotte. Dans le cas contraire, montez les étriers d’accrochage au mur (*), à utiliser comme support supplémentaire : a. Insérez chaque étrier, de l’arrière vers l’intérieur, au moyen des fentes spécialement conçues à cet effet (Fig. 4.1—Fig. 4.2). b. Fixez les étriers avec les vis et douilles taraudées. (Fig. Branchement électrique La tension électrique doit correspondre à celle reportée sur la plaque des caractéristiques située à l’intérieur de la hotte. Si une fiche est prévue, brancher la hotte à une prise conforme aux normes en vigueur et se situant dans une zone d’accès

4.3). Vissez sur les étriers les vis sans tête jusqu’à moitié de course; elles serviront, au moment de l’installation, pour régler la position de la hotte. Note: la position des étriers peut être réglée durant l’installation en desserrant ou en resserrant de manière adéquate les vis qui les fixent à la hotte (Fig. 7 - S1-S2). disponibles. Uniquement pour certains modèles : en ouvrant ou en fermant le récipient de récolte vapeur, il est possible de contrôler l’allumage et l’arrêt de l’hélice qui règle la puissance d’aspiration et, dans certains cas, l’allumage et l’arrêt des lumières. Entretien Installation du panneau esthétique (*) a. Retirez le récipient de récolte vapeur (libérez-le des crochets de blocage - Fig. 5). b. Appliquez le gabarit de forage N3 sur le CÔTÉ POSTÉRIEUR du panneau esthétique J (la flèche sur le gabarit doit être dirigée vers le BORD SUPÉRIEUR du panneau esthétique). Fig. 6 c. Effectuez les TROUS AVEUGLES K comme indiqué. Fig. 6 d. Posez le récipient vapeur au-dessus du panneau esthétique et fixez-le avec 8 vis L. Fig. 6 e. Remontez la porte sur la hotte, en premier lieu sur les glissières M1 en haut, ensuite sur M2. en bas Fig. 6 f. Fermez complètement et réouvrir la porte pour vérifier le coulissement correct de celle-ci dans les glissières. Veillez a débrancher la hotte du réseau electrique avant toute intervention sur celle- ci. Nettoyage La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détersif liquide neutre. Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! Il retient les particules de graisse issues de la cuisson. S’il est situé à l’intérieur d’une grille support, il peut s’agir d’un des modèles suivants: Le filtre en papier doit etre chengé une fois par mois ou s’il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille. Il filtro éponge doit etre lavé à l’eau chaude une fois par mois et changé tous les 5/6 lavages. Il filtro metallique doit etre nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour atteindre le filtre à graisse V, ouvrez la grille d’aspiration au moyen des crochets H1 ou H2 (sur la base du modèle que l’on possède) et libérez-le des arrêts W. Fig. 9 Certains modèles sont munis d’une grille d’aspiration avec filtre anti graisse incorpore, ceux-ci s’enlèvent de leur support en tirant les manettes H2 (Fig. 9) vers le haut et vers l’extérieur, laver ces filtres comme les filtres métalliques. Installation a. Utilisez le gabarit de forage N2 (*), placet le gabarit sur les bords antérieurs du meuble (meuble à droite, côté B) – (meuble à gauche, côté C) SANS PRENDRE EN CONSIDÉRATION L’ÉPAISSEUR DES PORTES, forez comme indiqué. Fig. 8 b. Si nécessaire, fixez la hotte au mur, appliquez le gabarit N1(*) sur la paroi de manière que le bord supérieur de celle-ci coïncide avec le bord supérieur du gabarit. N2 (*). Fig. 7-8 c. forez comme indiqué, fixez au mur avec 2 crochets (*) R, avec vis et chevilles. Fig. 7 d. Si l’épaisseur des meubles latéraux est de 16 mm, appliquez, avec une fixation à encastrement, les entretoises O (*) sur les côtés de la hotte en correspondance avec les trous que l’on utilisera pour le passage des vis de fixation aux meubles latéraux. Fig. 8. e. Accrochez la hotte aux crochets (*) et réglez la position de la hotte avec les vis sans tête S1 qui règlent la position des étriers d’accrochage, avec les vis S2. Fig. 7 f. Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 8 g. Montez l’angulaire inférieur Q (*) à la hotte avec deux vis et rondelles en plastique T, qui sera utilisé pour couvrir des espaces éventuels entre l’arrière de la hotte et la paroi. Fig. 7 Filtre à charbon actif (uniquement pour version recyclage) Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon le type de cuisiniére et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité). Posez le filtre à charbon comme couverture de la grille qui protège le moteur aspirant de manière que les fentes présentes sur le filtre correspondent aux pivots sur les côtés de la grille protège-moteur. Tournez le filtre à charbon dans le sens des aiguilles d’une montre pour le bloquer (fixation à baïonnette). Fig. 10 Procédez dans le sens contraire pour le montage. Fonctionnement Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer le dispositif d’aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson. Utilisez les touches ou boutons-poussoirs prévus pour le contrôle des lampes et des puissances d’aspiration

Note: pour les modèles avec 2 moteurs, 2 filtres à graisse sont nécessaires; le système de montage est identique. pour l’environnement et la santé de l’homme. Remplacement des lampes présent sur l’appareil ou sur la Le symbole documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides. Retirer la grille d’aspiration pour accéder à l’ampoule. Retirer l’ampoule grillée et la changer avec une ampoule ovale a incandescence max 40W E14. Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente. Attention Ne jamais utiliser la hotte sans que la grille soit correctement installée! La hotte ne doit JAMAIS être utilisée comme plan de support à moins que cela ne soit expressément stipulé. Cet appareil n’est pas adapté à l’utilisation par des personnes (y compris les enfants) avec capacités sensorielles, physiques ou mentales diminuées, ou manquant d’expérience ou de connaissances relatives à l’appareil, à moins que ces derniers se trouvent sous la surveillance de personnes responsables de leur sécurité ou qu’ils ne reçoivent des instructions concernant l’utilisation de l’appareil. Les enfants doivent être surveillés pour contrôler qu’ils ne jouent pas avec l’appareil. Lorsque la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, la pièce doit disposer d’une aération suffisante. L’air aspiré ne doit pas être envoyer dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte (flambé). L’utilisation de flammes libres peut abîmer les filtres et donner lieu à un incendie, il faut donc l’éviter à tout prix. La friture d’aliments doit être constamment contrôlée en évitant que l’huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement aux réglementations des autorités locales compétentes. La hotte doit être fréquemment nettoyée tant extérieurement que la partie interne. La non observation des normes de nettoyage de la hotte et de la substitution et du nettoyage des filtres comporte de graves risques d’incendie. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués à l’appareil dérivés de la non observation des instructions reprises dans ce manuel d’utilisation. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible
