MANUAL DE USUARIO AF3-617IX FAGOR

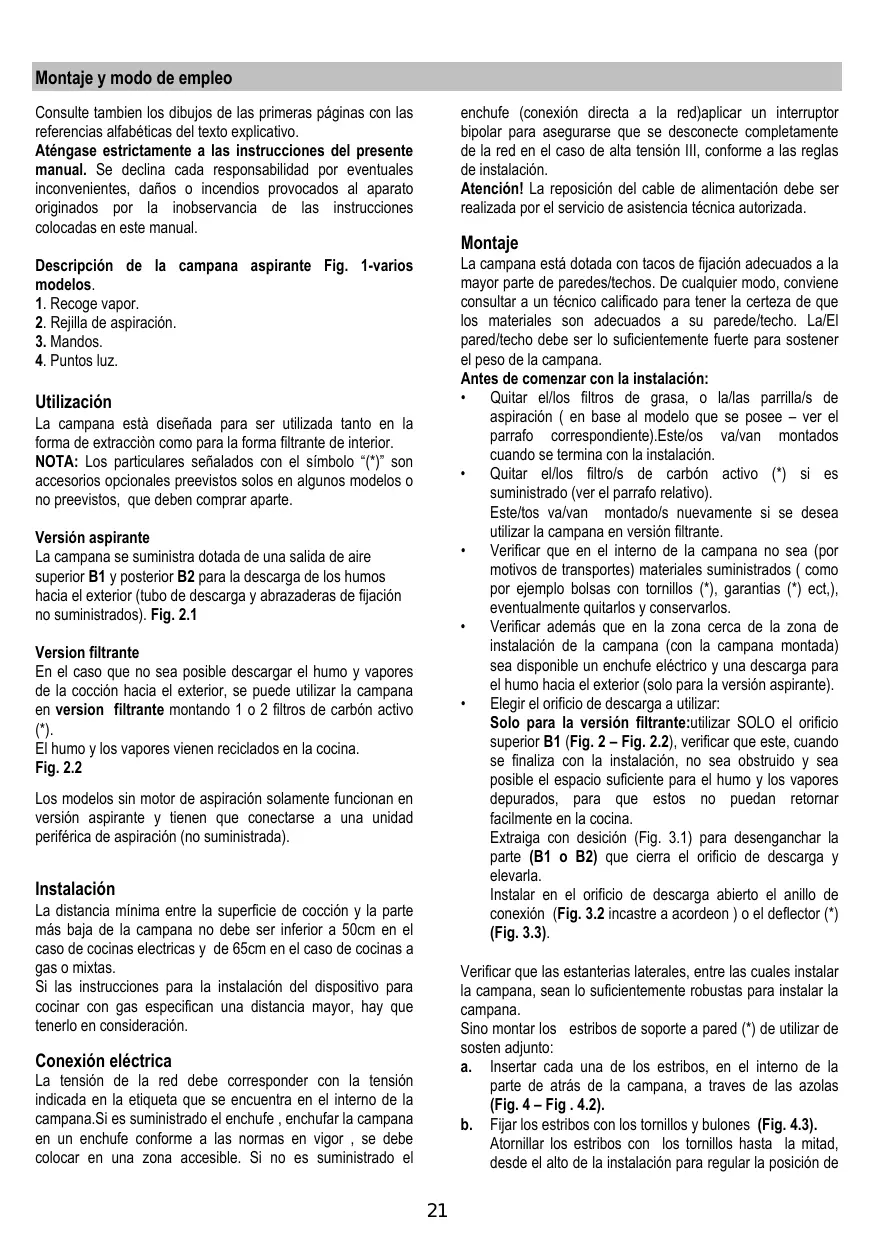

Montaje y modo de empleo
Montaje y modo de empleo
Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual.
Descripción de la campana aspirante Fig. 1-varios modelos.
- Recoge vapor.
- Rejilla de aspiración.
- Mandos.
- Puntos luz.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción como para la forma filtrante de interior.
NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.
Versión aspirante
La campana se suministra dotada de una salida de aire superior B1 y posterior B2 para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no suministrados). Fig. 2.1
Version filtrante
En el caso que no sea posible descargar el humo y vapores de la cocción hacia el exterior, se puede utilizar la campana en version filtrante montando 1 o 2 filtros de carbón activo (*).
El humo y los vapores vienen reciclados en la cocina.
Fig. 2.2
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de la red debe corresponder con la tensión indicada en la etiqueta que se encuentra en el interno de la campana. Si es suministrado el enchufe, enchufar la campana en un enchufe conforme a las normas en vigor, se debe colocar en una zona accesible. Si no es suministrado el enchufe (conexión directa a la red) aplicar un interruptor bipolar para asegurarse que se desconecte completamente de la red en el caso de alta tensión III, conforme a las reglas de instalación.
Atención! La reposición del cable de alimentación debe ser realizada por el servicio de asistencia técnica autorizada.
Montaje
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Antes de comenzar con la instalación:
- Quitar el/los filtros de grasa, o la/las parrilla/s de aspiración ( en base al modelo que se posee – ver el parrafo correspondiente).Este/os va/van montados cuando se termina con la instalación.
- Quitar el/los filtro/s de carbón activo (*) si es suministrado (ver el parrafo relativo).
Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante. - Verificar que en el interno de la campana no sea (por motivos de transportes) materiales suministrados (como por ejemplo bolsas con tornillos (*), garantías (*) ect,), eventualmente quitarlos y conservarlos.
- Verificar además que en la zona cerca de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).
• Elegir el orificio de descarga a utilizar:
Solo para la versión filtrante: utilizar SOLO el orificio superior B1 (Fig. 2 – Fig. 2.2), verificar que este, cuando se finaliza con la instalación, no sea obstruido y sea posible el espacio suficiente para el humo y los vapores depurados, para que estos no puedan retornar facilmente en la cocina.
Extraiga con desición (Fig. 3.1) para desenganchar la parte (B1 o B2) que cierra el orificio de descarga y elevarla.
Instalar en el orificio de descarga abierto el anillo de conexión (Fig. 3.2 incastre a acordeon) o el deflector (*) (Fig. 3.3).
Verificar que las estanterias laterales, entre las cuales instalar la campana, sean lo suficientemente robustas para instalar la campana.
Sino montar los estribos de soporte a pared (*) de utilizar de sosten adjunto:
a. Insertar cada una de los estribos, en el interno de la parte de atrás de la campana, a traves de las azolas (Fig. 4 – Fig. 4.2).
b. Fijar los estribos con los tornillos y bulones (Fig. 4.3). Atornillar los estribos con los tornillos hasta la mitad, desde el alto de la instalación para regular la posición de
la campana.
Nota: La posición de los estribos pude ser regulada durante la instalación, aflojando y apretando oportunamente los tornillos que fijan la campana. (Fig. 7 – S1-S2)
Instalación del panel estetico (\*)
a. Extraer la protección contra vapores (liberarlo de los ganchos de bloque –Fig.5).
b. Aplicar la plantilla de perforación N3 del LADO POSTERIOR del panel estetico J (la flecha de la plantilla debe estar en dirección al BORDE SUPERIOR del panel estetico). Fig. 6
c. Realizar ORIFICIOS CIEGOS K como esta indicado en la Fig. 6
d. Aplicar la protección contra vapores arriba del panel estetico y fijarlo con 8 tornillos L. Fig. 6
e. Montar nuovamente la puertas en la campana primero en las guias en alto M1, luego debajo M2.Fig. 6
f. Cerrar completamente y abrir las puertas para verificar el correcto deslizar de la mismas en las guias.
Instalación
a. Utilizar la plantilla de perforación N2 (*), posicionar la plantilla en los bordes anteriores del mueble (derecho, lado B) – (izquierdo, lado C) SIN CONSIDERAR EL ESPESOR DE LAS PUERTAS, perforar como es indicado.Fig. 8.
b. SI ES NECESARIO FIJAR LA CAMPANA A LA PARED aplicar la plantilla N1 (*) sobre la pared de manera que el borde superior de la misma coincida con el borde superior de la plantilla N2 (*).Fig 7-8.
c. Perforar como es indicado, fijar 2 ganchos (*) R a la pared con tornillos y clavijas .Fig. 7
d. En el caso que el espesor de las estanterias laterales sea de 16mm, aplicar, con fijación a encastre, los espaciadores O (*) en los lados de la campana en correspondencia con los orificios que se utilizan para el pasaje de los tornillos de fijación a las estanterias laterales.Fig. 8
e. Enganchar la campana a los ganchos (*) y regular la posicion de la campana, sea con los tornillos sin S1 que regulan la posicion de los estribos de enganche con los tornillos S2. Fig. 7
f. Fijar la campana a las estanterias laterales con 4 tornillos
P.Fig.8
g. Montar el angular inferior Q (*) a la campana con dos tornillos y arandelas en plastico T, servira para cubrir eventuales espacios entre la parte de atras de la campana y la pared.Fig.7
Funcionamiento
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.
Utilizar las teclas o mandos suministrados para el control de las luces y de la potencia de aspiracion disponible.
Solo en algunos modelos: abriendo y cerrando la protección contra vapores se puede controlar el encendido y el apagado de la teclas que regula la potencia de aspiracion y, en algunos casos, de las luces.
Mantenimiento
Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza la mantención de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si está situado en el interior de una parilla de soporte, puede ser uno de los siguientes tipos:
El filtro de papel tiene que ser substituido una vez al mes o si está coloreado en el lado superior, cuando el color transluce por los orificios de la parilla.
El filtro esponja tiene que ser lavado con agua caliente con jabòn una vez al mes y tiene que ser substituido cada 5/6 lavadas.
El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Para acceder a el filtro graso V abrir la parrilla de aspiracion a traves de los H1 o H2 ( en base al modelo que se posee) y liberarlo de los estribos W.Fig. 9
Algunos modelos poseen rejilla de aspiración con filtro antigraso incorporado, estos se sacan de su sitio tirando de las manillas H2 (Fig. 9) hacia arriba y sacados fuera, lave estos filtros como los filtros metálicos.
Filtro al carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).
Aplicar el filtro de carbon para cubrir la parrilla que proteje el motor aspirante de modo que las azas del filtro correspondan con los pernos de los lados de la parrilla que proteje el motor.
Girar el filtro en sentido horario para bloquearlo (fijación a acordeon).Fig. 10
Realizarlo en sentido antiorario para el montaje.
Nota: En los modelos con 2 motores es necesario 2 filtros, el sistema de montaje y desmontaje es identico.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.
Quite la lámpara estropeada y cámbiela con una lámpara oval de incandescencia máxima de 40W (E14).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
Advertencias
Nunca utilizar la campana sin la parrilla montada correctamente!
La campana no va NUNCA utilizada como plano de apoyo a menos que no sea expresamente indicado.
Este aparato no es adapto para ser utilizado por personas (inclusive los niños) con capacidad sensitivas, físicas o mentales con problemas, o con falta de experiencia o conocimientos, a menos que sean personas especializadas.
Los niños deben ser vigilados para controlar que no jueguen con el aparato.
La habitación debe disponer de suficiente ventilación, cuando la campana es utilizada en consunto con otros aparatos de gas u otros combustibles.
El aire aspirado no debe ser mezclado con un conduco para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar con llamas libres debajo de la campana (flambé).
El empleo de llamas libres provoca daños a los filtros y puede provocar incendios, por lo tanto se debe evitar en cada caso.
La frituras deben ser realizadas bajo control para evitar que el aceite recalentado prenda fuego.
En cuanto a las medidas técnicas y de seguridad de adoptar para el descargo de humo seguir extrictamente las reglas de la autoridad local correspondiente.
La limpieza de la campana debe ser frecuente sea al interno que al externo.
No seguir las reglas de limpieza de la campana y de la sustitución y limpieza de los filtros puede provocar riesgos de incendios.
Se declina todo tipo de responsabilidad por eventuales inconvenientes, daños o incendios provocados por el aparato por no seguir las instrucciones indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
