MANUAL DE UTILIZADOR EM4591 Eminent

1.0 Introdução ....2

1.1 Conteúdo da embalagem .... 2

1.2 Descrição geral do dispositivo .... 3

2.0 Onde colocar o repetidor sem fios WPS EM4591? 4

3.0 Configurar o repetidor sem fios utilizando o botão WPS 5

4.0 Ligar um adaptador sem fios WPS ao EM4591 6

5.0 Configurar manualmente o EM4591 7

5.1 Configuração manual (PC) 7

5.2 Configuração manual (Tablet/Smartphone) 11

6.0 Alterar o nome de rede sem fios (SSID) do repetidor. 15

7.0 Perguntas frequentes .... 17

8.0 Assistência e suporte 17

9.0 Avisos e notas....18

10.0 Condições da garantia 19

11.0 Declaração de conformidade 20

1.0 Introdução

Parabéns pela aquisição deste produto de alta qualidade da Eminent! Este produto foi objeto de rigorosos testes pelos especialistas técnicos da Eminent. A Eminent providencia uma garantia de cinco anos para o caso de experienciar algum problema com este produto. Guarde este manual e o recibo de aquisição num local seguro.

Registe o seu produto agora em www.eminent-online.com e receba atualizações do produto!

1.1 Conteúdo da embalagem

A embalagem deverá incluir os seguintes componentes:

• EM4591 – Repetidor Wi-Fi universal com WPS
• Guia de instalação rápida
- Cabo Ethernet
• CD-ROM (manual completo)

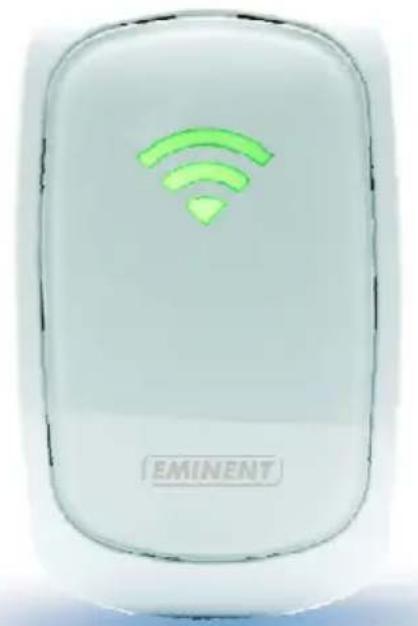

1.2 Descrição geral do dispositivo

Painel frontal

NOME DESCRIÇÃO
Botão WPS	Ligue o EM4591 a qualquer dispositivo com WPS (5 segundos para ligar ao router/ponto de acesso ou 2 segundos ao ligar a um cliente sem fios)

Painel inferior

Reset 10/100 Base-T Ethernet Port

NOME DESCRIÇÃO
REPOR Se o indicador de sinal estiver laranja, aguarde que o indicador passe para verde. Prima o botão de reposição durante 5-7 segundos para repor as predefinições do dispositivo; aguarde aproximadamente 1 minuto para que o dispositivo seja reiniciado (o indicador de sinal passa a intermitente com a cor verde).
Porta Ethernet	Para ligar a computadores / dispositivos Ethernet

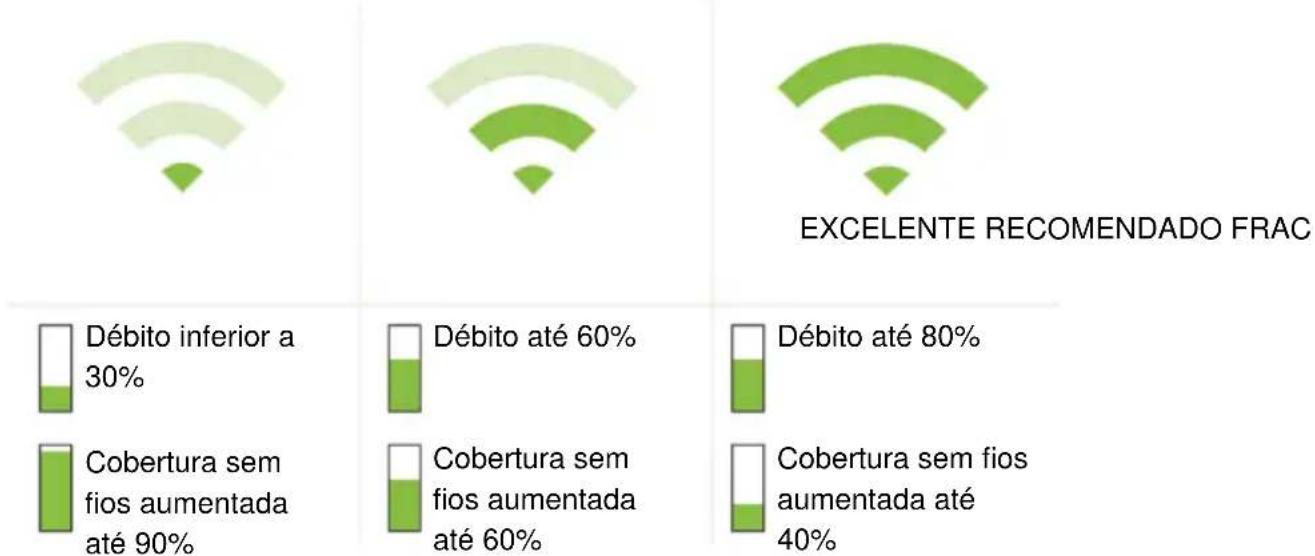

2.0 Onde colocar o repetidor sem fios WPS EM4591?

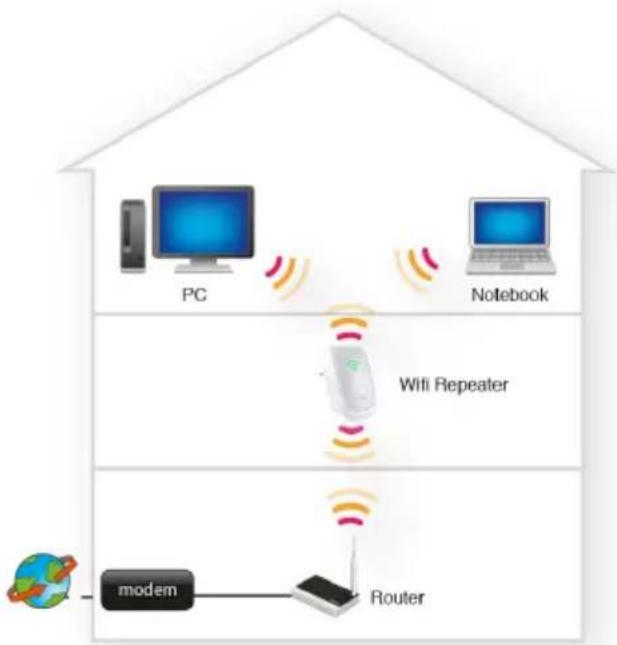

A melhor localização para o EM4591 é aproximadamente a meio da distância entre o router sem fios e os seus computadores que tenham uma receção de sinal mais fraca. Desta forma, a intensidade do sinal será a melhor possível. Consulte o exemplo nas imagens seguintes:

Sugestão: Antes de colocar o EM4591 no local desejado, o dispositivo deve ser configurado. Para executar da melhor forma a configuração do repetidor sem fios EM4591, o EM4591 deverá estar próximo do router sem fios. Após a configuração do EM4591, poderá colocar o EM4591 num local definido utilizando os LED indicadores de sinal e a configuração recomendada descrita anteriormente.

3.0 Configurar o repetidor sem fios utilizando o botão WPS

1. Verifique se o seu router sem fios possui um botão WPS. Verifique também se o seu router sem fio possui uma ligação à Internet devidamente configurada.
2. Ligue o EM4591 a uma tomada elétrica.
3. Aguarde que o LED fique verde (intermitente).
4. Pressione o botão WPS no seu router sem fios durante aproximadamente 3 segundos*.
5. Em seguida, pressione o botão WPS no Repetidor Sem Fios EM4591 durante aproximadamente 5 segundos. Consulte a imagem que se segue para mais detalhes sobre o botão WPS:

WPS

1. A ligação entre o seu router sem fios e o repetidor sem fios EM4591 será estabelecida automaticamente (demorará aproximadamente 1 minuto, incluindo o reinício do dispositivo). O indicador de sinal irá parar de piscar e indicará a intensidade do sinal.

*Consulte o manual do seu router sem fios para saber exatamente durante quanto tempo deve pressionar o botão WPS. A duração pode ser diferente dependendo da marca ou modelo.

Nota: Se o botão WPS for utilizado, o SSID e a chave de rede serão os mesmos utilizados no router sem fios. Alguns routers WPS irão alterar o SSID original para outro SSID se o botão WPS for utilizado. Neste guia de instalação, o SSID do router sem fios é “Eminente”.

4.0 Ligar um adaptador sem fios WPS ao EM4591

1. Pressione o botão WPS no EM4591 durante aproximadamente 2 a 3 segundos.
2. Pressione o botão WPS no seu adaptador sem fios.
3. Se executado corretamente, a ligação entre o adaptador sem fios WPS e o EM4591 será estabelecida. Dependendo da versão do Windows utilizada, deverá ver um ícone de ligação estabelecida na barra de tarefas.

Nota: Alguns adaptadores WPS requerem a utilização do software fornecido para criar uma ligação WPS. Para obter mais informações, consulte o manual do seu adaptador WPS.

5.0 Configurar manualmente o EM4591

É possível configurar manualmente o repetidor em vez de utilizar o botão WPS.

5.1 Configuração manual (PC)

1. Ligue o EM4591 a uma tomada elétrica.
2. Aguarde que o indicador de sinal fique verde.
3. Ligue ao EM4591 através do SSID WiFi: Eminent_repeater ou utilize o cabo Ethernet para ligar diretamente ao EM4591.
4. Abra o navegador da Internet do seu computador.
5. Será redirecionado para a interface do utilizador do repetidor EM4591. (caso isso não aconteça, introduza http://10.0.10.254 na barra de endereço do navegador de Internet e prima Enter.

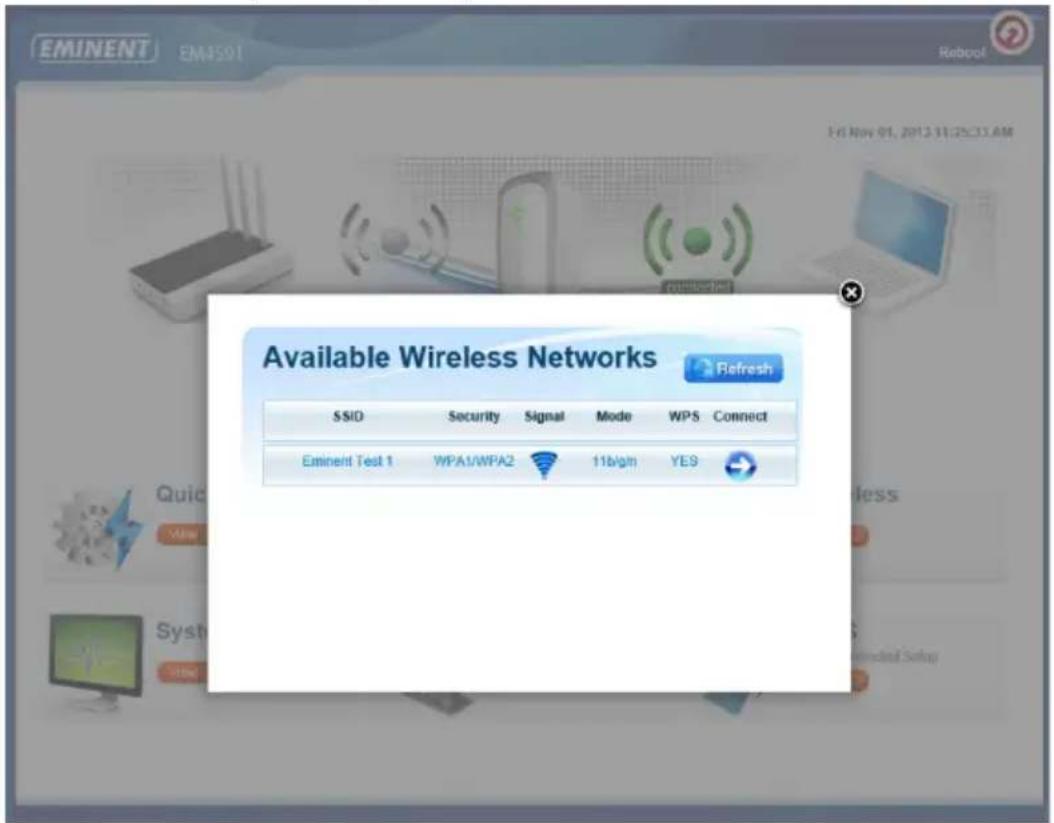

6. Caso esteja a configurar o dispositivo pela primeira vez, será exibido um novo ecrã com todas as redes WiFi disponíveis (consulte a imagem que se segue). Caso contrário, avance para o passo 9.

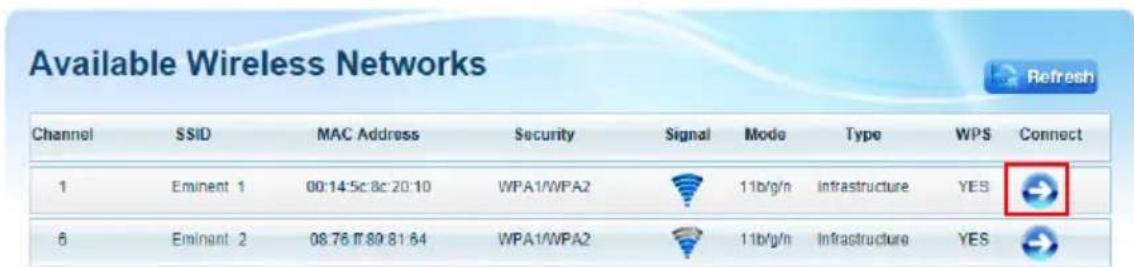

1. Clique em ao lado da rede sem fios à qual deseja ligar.

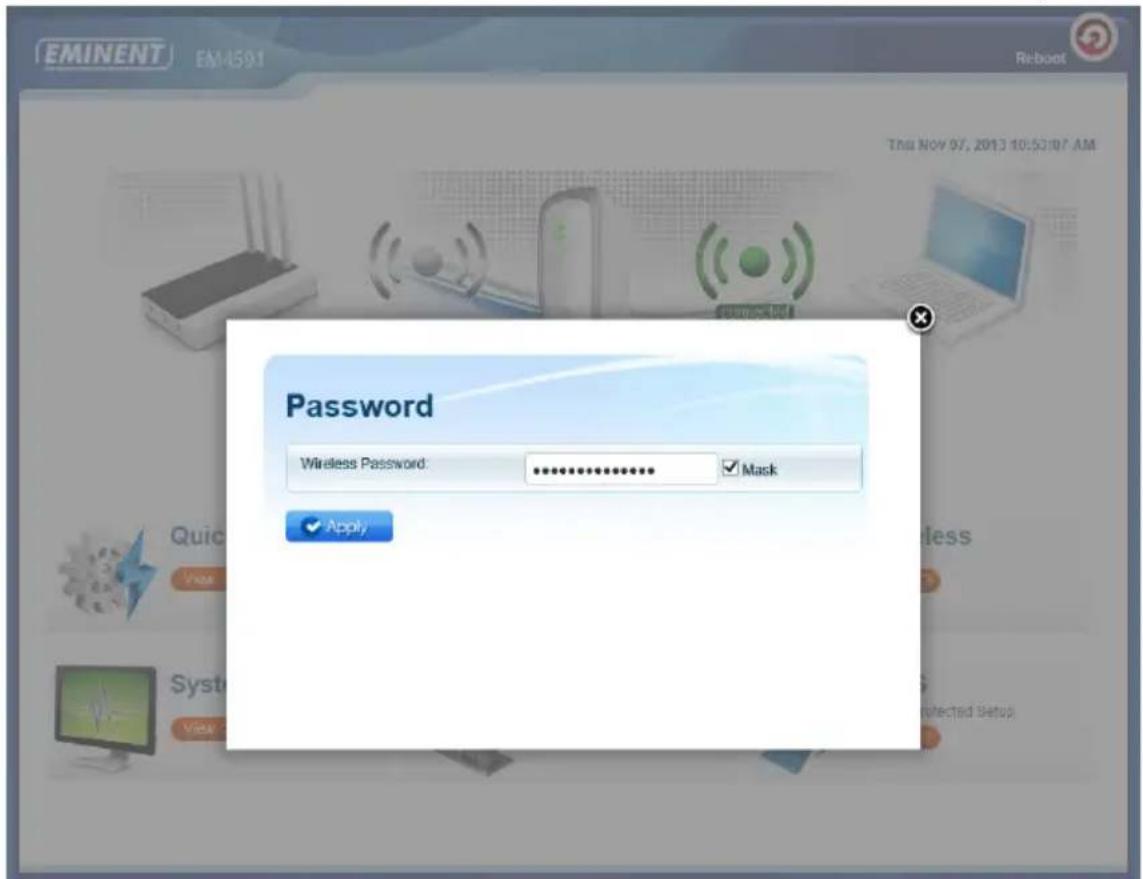

1. No passo seguinte, deverá introduzir a frase de acesso WPA da rede Wi-Fi à qual deseja ligar e clique em "Aplicar". Após a aplicação das definições, o EM4591 irá reiniciar e ligar ao seu router sem fios.
2. Se o dispositivo não iniciar automaticamente o assistente, os passos seguintes explicarão como configurar o EM4591.

1. Clique em "Ligação rápida"

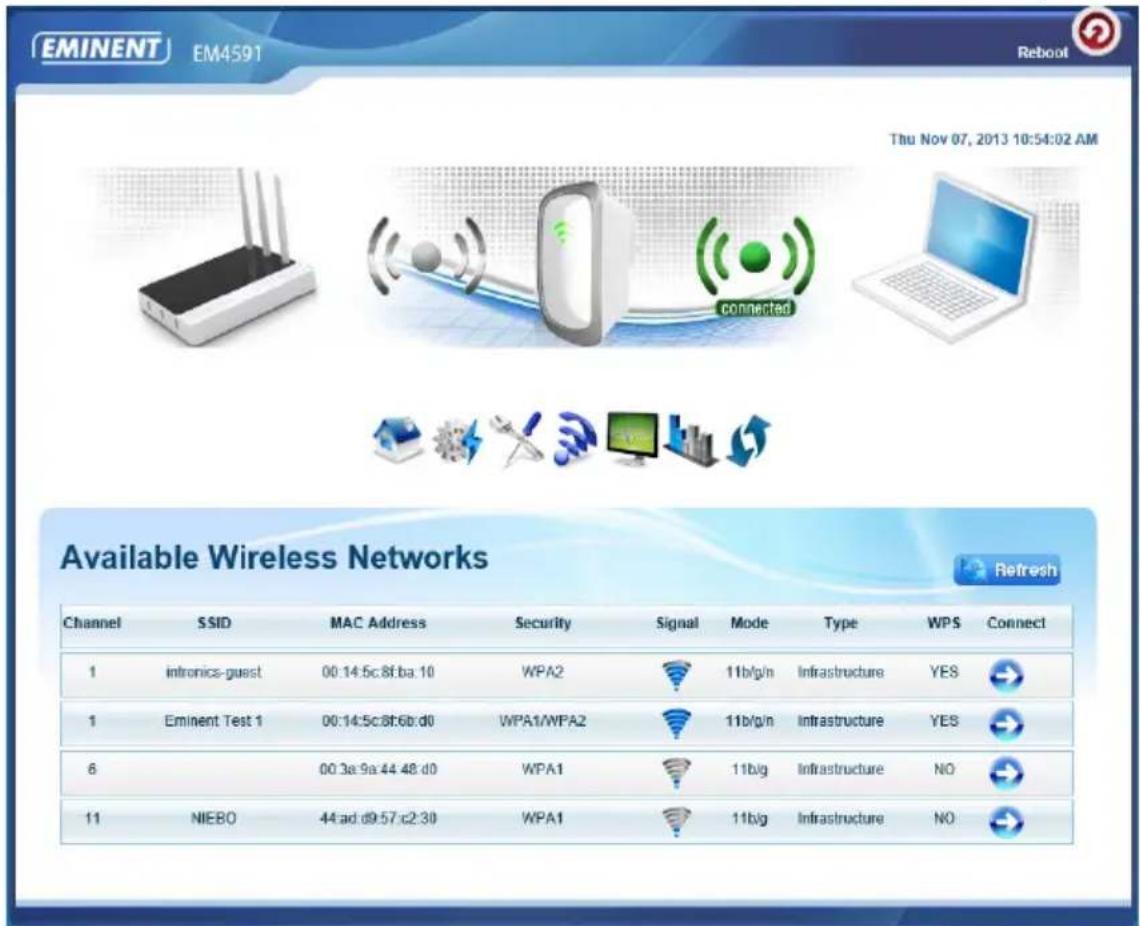

1. Será apresentado o primeiro passo do assistente, onde deverá selecionar a rede sem fios à qual deseja ligar clicando em , tal como ilustra a imagem seguinte:

1. No passo seguinte, deverá introduzir a frase de acesso WPA da rede Wi-Fi à qual deseja ligar (não altere as outras definições).

SETUP FOR EM4591

1. Clique em "Aplicar" para guardar e aplicar a configuração.
2. Após a aplicação das definições, o EM4591 irá reiniciar e ligar ao seu router sem fios.

Nota: O EM4591 tem agora o mesmo SSID (deixando de ser "Eminent_repeater") da rede sem fios à qual ligou no passo anterior. Para se certificar de que está ligado ao repetidor e não ao modem/router, mantenha o seu dispositivo próximo do repetidor (aproximadamente 1 m). Desligue o WiFi e volte a ligá-lo de seguida. O dispositivo irá agora ligar ao repetidor. Apenas poderá aceder à "Interface do utilizador" do EM4591se estiver ligado diretamente ao repetidor.

1. Verifique o estado da ligação acedendo à Interface do utilizador através do navegador (10.0.10.254) e clicando em "Estado do dispositivo". Aqui, poderá verificar se a ligação foi estabelecida. Consulte a imagem seguinte.

System Status

1. Em seguida, poderá ligar os seus adaptadores de rede sem fios ao EM4591, tal como descrito no capítulo "Ligar um adaptador sem fios WPS ao EM4591" ou ligando à rede Wi-Fi e introduzindo a chave de encriptação da rede sem fios à qual ligou anteriormente.

5.2 Configuração manual (Tablet/Smartphone)

1. Ligue o EM4591 a uma tomada elétrica.
2. Aguarde que o indicador de sinal fique verde.
3. Ligue ao EM4591 através do SSID WiFi: Eminent_repeater.
4. O dispositivo irá abrir automaticamente o navegador da Internet e a Interface do utilizador do EM4591 (caso não aconteça, introduza http://10.0.10.254 na barra de endereço do navegador de Internet.
5. Caso esteja a configurar o dispositivo pela primeira vez, será exibido um novo ecrã com todas as redes WiFi disponíveis (consulte a imagem que se segue). Caso contrário, avance para o passo 8

1. Clique em ao lado da rede sem fios à qual deseja ligar.

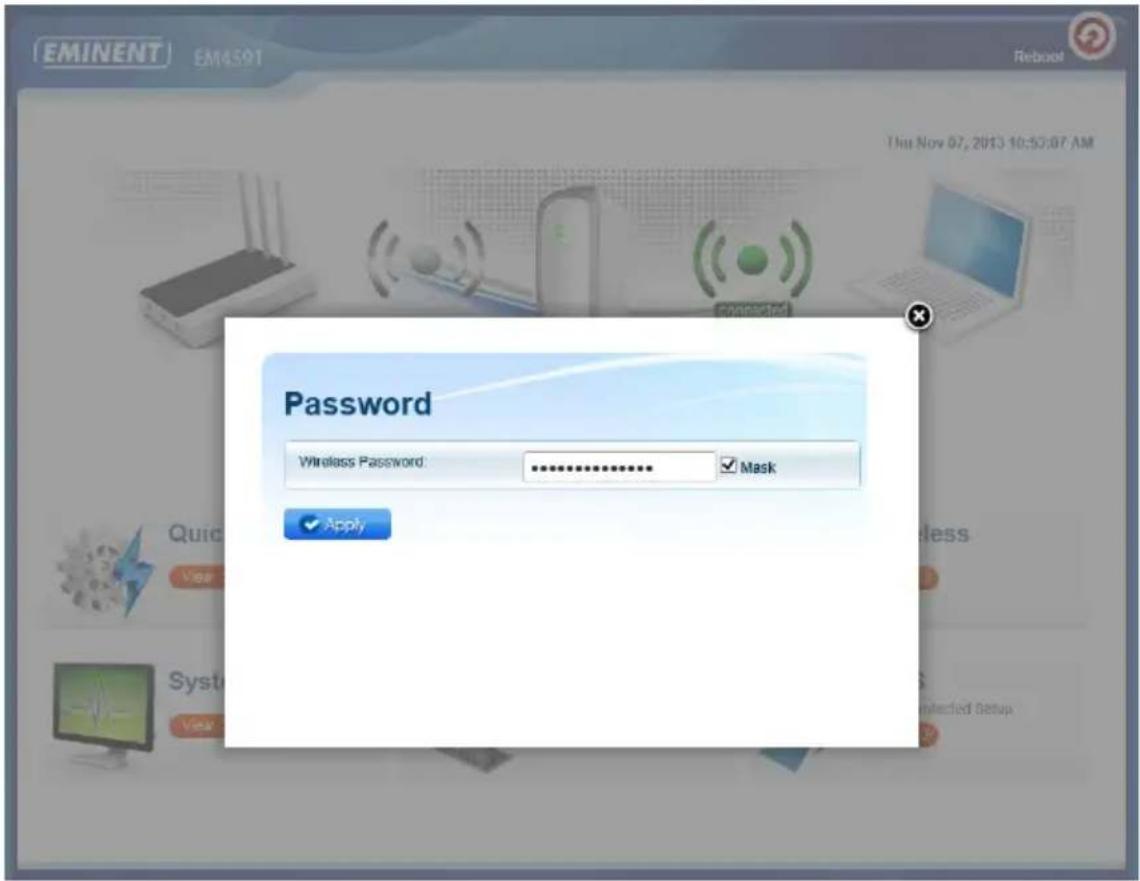

1. No passo seguinte, deverá introduzir a frase de acesso WPA da rede Wi-Fi à qual deseja ligar e clique em "Aplicar". Após a aplicação das definições, o EM4591 irá reiniciar e ligar ao seu router sem fios.
2. Se o dispositivo não iniciar automaticamente o assistente, os passos seguintes explicarão como configurar o EM4591.

1. Clique em "Ligação rápida"

1. Será apresentado o primeiro passo do assistente, onde deverá selecionar a rede sem fios à qual deseja ligar clicando em 📋, tal como ilustra a imagem seguinte:

1. No passo seguinte, deverá introduzir a frase de acesso WPA da rede Wi-Fi à qual deseja ligar (não altere as outras definições).

SETUP FOR EM4591

1. Clique em "Aplicar" para guardar e aplicar a configuração.
2. Após a aplicação das definições, o EM4591 irá reiniciar e ligar ao seu router sem fios.

Nota: O EM4591 tem agora o mesmo SSID (deixando de ser "Eminent_repeater") da rede sem fios à qual ligou no passo anterior. Para se certificar de que está ligado ao repetidor e não ao modem/router, mantenha o seu dispositivo próximo do repetidor (aproximadamente 1 m). Desligue o WiFi e volte a ligá-lo de seguida. O dispositivo irá agora ligar ao SSID mais próximo do dispositivo. Apenas poderá aceder à "Interface do utilizador" do EM4591se estiver ligado diretamente ao repetidor.

1. Verifique o estado da ligação acedendo à Interface do utilizador através do navegador (10.0.10.254) e clicando em "Estado do dispositivo". Aqui, poderá verificar se a ligação foi estabelecida. Consulte a imagem seguinte.

System Status

1. Em seguida, poderá ligar os seus adaptadores de rede sem fios ao EM4591, tal como descrito no capítulo "Ligar um adaptador sem fios WPS ao EM4591" ou ligando à rede Wi-Fi e introduzindo a chave de encriptação da rede sem fios à qual ligou anteriormente.

6.0 Alterar o nome de rede sem fios (SSID) do repetidor.

Se desejar utilizar um nome de rede WiFi diferente para o repetidor EM4591, pode alterá-lo ao aceder à Interface do utilizador do EM4591.

Nota: Certifique-se de que está ligado ao repetidor e não ao modem/router sem fios. Mantenha o seu dispositivo próximo do repetidor (aproximadamente 1 m). Desligue o WiFi e volte a ligá-lo de seguida.

1. Abra o navegador do seu dispositivo e introduza http://10.0.10.254 na barra de endereço.
2. Clique em Sem fios.

Quick Connect

View

Setup

YUN

1. Substitua o nome SSID pelo nome pretendido para a rede WiFi do repetidor e clique em "Aplicar".

Nota: Após a aplicação das definições, o EM4591 irá reiniciar. O seu dispositivo deixará de estar ligado ao SSID da rede sem fios do EM4591. Volte a ligar o seu dispositivo à rede sem fios (SSID) que selecionou no passo 3.

7.0 Perguntas frequentes

Pode consultar as perguntas mais frequentes sobre o produto na página de suporte do produto. A Eminent atualiza estas páginas regularmente para garantir que tem à sua disposição as informações mais recentes. Visite www.eminent-online.com para mais informações sobre o produto.

8.0 Assistência e suporte

Este manual do utilizador foi cuidadosamente redigido pelos técnicos especialistas da Eminent. Se tiver dificuldades com a instalação ou utilização do produto, preencha o formulário de suporte no sítio Web www.eminent-online.com/support

Também pode entrar em contacto connosco por telefone. Abaixo encontra uma listagem de número de telefone para cada país suportado.

País	N.° de telefone	Taxa por minuto*
Bélgica (Alemão)	070 277 286 €0.30
Bélgica (Francês)	070 277 286 €0.30
Dinamarca	[phone] Custos locais
Finlândia	[phone] Custos locais
Alemanha	[phone] Custos locais
Itália	[phone] Custos locais
Noruega	[phone] Custos locais
Espanha	807 080 042 €0.41
Suécia	[phone] Custos locais
Países Baixos	0900-3646368 €0.10
Reino Unido	[phone]	Custos locais
Hungria	1-4088902 (de Budapeste)	Custos locais
Hungria	06-1-4088902 (do resto da Hungria)	Custos locais
Hungria	[phone](Internacional)	Custos locais

* As taxas mencionadas nesta tabela não incluem encargos de operadores móveis.

9.0 Avisos e notas

Devido à legislação, diretivas e regulamentos definidos pelo Parlamento Europeu, alguns dispositivos (sem fios) deverão estar sujeitos a limitações no respeitante à sua utilização em determinados estados membros europeus. Em determinados estados membros europeus a utilização de tais dispositivos pode ser interdita. Contacte o governo (local) para mais informações sobre estas limitações.

Respeite sempre as instruções constantes deste manual, principalmente no respeitante a instalação de dispositivos.

Atenção: Na maioria dos casos, isto é respeitante a dispositivos eletrónicos. A utilização indevida/incorreta pode originar ferimentos (graves)!

A reparação do dispositivo deve ser efetuada por pessoal qualificado da Eminent. A garantia é invalidada imediatamente se o produto for sujeito a reparação não autorizada e/ou utilização indevida. Para condições de garantia alargada, visite o nosso sítio Web em www.eminent-online.com/warranty

*Sugestão: Os manuais Eminent são cuidadosamente redigidos. No entanto, devido a novos desenvolvimento tecnológicos, um manual impresso poderá não conter as informações mais recentes.

Se tiver dificuldades na utilização do manual ou não conseguir encontrar o que procura, visite primeiro o nosso website www.eminent-online.com para consultar o manual mais recente.

Poderá também consultar as perguntas mais frequentes na secção FAQ. Recomendamos vivamente que consulte a secção FAQ. Muitas vezes, poderá encontrar aqui as respostas para as suas questões.

10.0 Condições da garantia

A garantia de cinco anos da Eminent aplica-se a todos os produtos da Eminent salvo indicação em contrário antes ou durante o momento da compra. Na compra de um produto Eminent usado, o período restante da garantia é calculado a partir do momento da compra efetuada pelo primeiro proprietário. A garantia Eminent aplica-se a todos os produtos Eminent e componentes inextricavelmente ligados ao produto principal. Transformadores, baterias, antenas e todos os outros produtos não integrados ou diretamente ligados ao produto principal ou produtos que, sem qualquer dúvida, apresentam um desgaste diferente do apresentado pelo produto principal não estão cobertos pela garantia Eminent. Os produtos não estão cobertos pela garantia Eminent quando estiverem sujeitos a utilização incorreta/inadequada, a influências externas ou quando os acessórios do produto forem abertos por pessoas não associadas à Eminent. A Eminent poderá utilizar materiais restaurados na reparação ou substituição de um produto com anomalias. A Eminent não se responsabiliza por alterações nas definições de rede efetuadas por operadores de Internet. Não nos é possível garantir o funcionamento do produto da Eminent caso as definições sejam alteradas por operadores de Internet. A Eminent não garante o funcionamento de serviços web, aplicações e outros conteúdos de terceiros disponíveis através de produtos da Eminent. Em produtos da Eminent com um disco rígido interno, o período de garantia limitada do disco rígido é de dois anos. A Eminent não se responsabiliza por qualquer perda de dados. Se um produto armazena dados num disco rígido ou outra fonte de armazenamento, é fundamental que efetue uma cópia antes de enviar o produto para reparação.

Quando o meu produto apresenta anomalias

Caso se depare com um produto com anomalias de natureza diferente ao acima descrito: Contacte o seu ponto de venda para proceder à reparação do produto.

11.0 Declaração de conformidade

Aplicação das Diretivas do Conselho:

Nome do fabricante: Eminent

Tipo de equipamento: WiFi Repeater

Classe do equipamento: Comercial, Indústria Ligeira, Consumidor NÚMERO DO PRODUTO: EM4591 Universal Wi-Fi-repeater with WPS

Em conformidade com as seguintes normas: ETSI EN 300 328 V1.71.1 (2006-10)

ETSI EN 301 489-1 V1.9.2 (2011-09)

ETSI EN 301 489-17 V2.1.1 (2009-05)

EN62311:2008

Eu, abaixo assinado, declaro que o equipamento está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva ETRT (1999/5/CE) e com as normas acima referidas.

Local: Barneveld, Países Baixos

Data: 28-06-2012

Nome: Marc Pannebakker

Assinatura:
