MANUALE UTENTE EM4591 Eminent

1.0 Introduzione....2
1.1 Contenuto della confezione ...... 2
1.2 Descrizione del dispositivo.... 3
2.0 Dove si posiziona il ripetitore WPS wireless EM4591? 4
3.0 Configurazione del ripetitore wireless tramite il pulsante WPS 5
4.0 Collegamento di un adattatore WPS wireless a EM4591 6
5.0 Configurazione manuale di EM4591 6
5.1 Configurazione manuale (PC) 7
5.2 Configurazione manuale (tablet/smartphone) 11
6.0 Modifica del nome della rete wireless (SSID) del ripetitore.... 15
7.0 Domande frequenti e altre informazioni correlate 17
8.0 Assistenza e supporto 17
9.0 Avvertenze e punti di atenzione 18
10.0 Condizioni di garanzia 19
11.0 Dichiarazione di conformità 20

1.0 Introduzione

Congratulazioni per l'acquisto di questo prodotto Eminent d'alta qualità! Questo prodotto è stato sottoposto ad analisi approfondite da parte dei tecnici Eminent. Se si dovesse riscontrare qualsiasi problema con questo prodotto, si è coperti da una garanzia Eminent quinquennale. Si prega di conservare questo manuale e lo scontrino in un luogo sicuro.

Registrare il prodotto su www.eminent-online.com per ricevere aggiornamenti sul prodotto!

1.1 Contenuto della confezione

Nella confezione devono essere presenti i seguenti elementi:

• EM4591 – Ripetitore Wi-Fi universale con WPS
• Guida rapida di installazione (QIG)
- Cavo Ethernet
• CD-ROM (manuale completo)

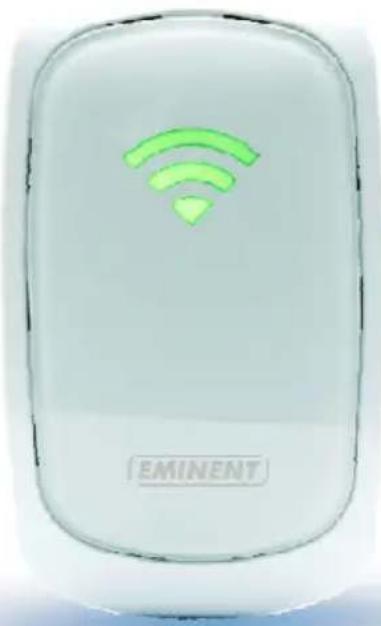

1.2 Descrizione del dispositivo

Pannello anteriore

ETICHETTA STATO DESCRIZIONE
LED di intensità del segnale
3 BARRE Connesso	90% e oltre (eccellente)
2 BARRE Connesso	55-89% (consigliato)
1 BARRA Connesso	10-54% (debole)

Pannello superiore

WPS

ETICHETTA DESCRIZIONE
Pulsante WPS	Connettere EM4591 ad un dispositivo WPS (5 sec. per la connessione ad un router/AP o 2 sec. per la connessione ad un client wireless)

Pannello inferiore

Reset 10/100 Base-T Ethernet Port

ETICHETTA DESCRIZIONE

RESET Se l'indicatore del segnale è arancione, accendere che diventi verde. Premere il tasto di reset per 5-7 secondi per ripristinare le impostazioni predefinite del dispositivo e attendere circa 1 minuto per il riavvio del dispositivo (l'indicatore del segnale lampeggia in verde).

Porta Ethernet Connessione a computer/dispositivi Ethernet

2.0 Dove si posiziona il ripetitore WPS wireless EM4591?

La posizione migliore per posizionare EM4591 è circa a metà strada tra il router wireless e i computer wireless con la più debole ricezione wireless. In tal modo, l'intensità del segnale sarà la migliore possibile. Fare riferimento alla seguente immagine per un esempio:

DEBOLE

OTTIMO CONSIGLIATO

Capacità inferiore al 30%

Capacità fino al 60%

Capacità fino all'80%

Copertura wireless estesa fino al 90%

Copertura wireless estesa fino al 60%

Copertura wireless estesa fino al 40%

Suggerimento: Prima di posizionare EM4591, è necessario impostarlo. L'impostazione ottimale del ripetitore wireless EM4591 può essere effettuata se si trova accanto al router wireless. Dopo l'impostazione di EM4591, è possibile posizionare EM4591 in un luogo definito tramite i LED del segnale e la configurazione consigliata, come descritto in precedenza.

3.0 Configurazione del ripetitore wireless tramite il pulsante WPS

1. Verificare se il router wireless dispone di un pulsante WPS. Controllare, inoltre, se il router wireless dispone di una connessione Internet correttamente configurata.
2. Collegare EM4591 ad una presa di rete.
3. Attendere che il LED diventi verde (lampeggiante).
4. Premere il pulsante WPS del router wireless per circa 3 secondi*.
5. A questo punto premere il pulsante WPS del ripetitore wireless EM4591 per circa 5 secondi. Fare riferimento alla seguente immagine per il pulsante WPS:

WPS

1. La connessione tra il router wireless e il ripetitore wireless EM4591 viene stabilita automaticamente. (richiede circa 1 minuto, incluso riavvio). Il LED del segnale cessa di lampeggiare e indica l'intensità del segnale.

*Fare riferimento al manuale del router wireless per la durata esatta della pressione del pulsante WPS. Essa potrebbe variare in base alla marca o al modello.

Nota: Se si utilizza il pulsante WPS, l'SSID e la chiave di rete sono le stesse utilizzate sul router wireless. Alcuni router WPS cambiano l'SSID originale se si utilizza WPS. In questa guida di installazione, l'SSID del router wireless è 'Eminent'.

4.0 Collegamento di un adattatore WPS wireless a EM4591

1. Premere il pulsante WPS di EM4591 per circa 2-3 secondi.
2. Quindi premere il tasto WPS dell'adattatore wireless.
3. Se corretto, viene stabilito il collegamento tra l'adattatore WPS e EM4591. In base alla versione di Windows in uso, si può notare l'icona del collegamento nella barra delle applicazioni.

Nota: Alcuni adattatori WPS wireless richiedono l'uso del software in dotazione per creare una connessione WPS. Per ulteriori informazioni, fare riferimento al manuale dell'adattatore WPS wireless.

5.0 Configurazione manuale di EM4591

È possibile configurare manualmente il ripetitore piuttosto che utilizzare il pulsante WPS.

7 | ITALIANO

5.1 Configurazione manuale (PC)

1. Collegare EM4591 ad una presa di rete.
2. Attendere che l'indicatore del segnale diventi verde.
3. Connettersi a EM4591 tramite SSID Wi-Fi: Eminent_repeater o utilizzare il cavo Ethernet per connettersi direttamente a EM4591.
4. Avviare il browser Internet dal computer.
5. Si verrà reindirizzati all'interfaccia utente del ripetitore EM4591 (in caso contrario, digitare http://10.0.10.254 nel browser Internet e fare clic su Enter.
6. Se si configura il dispositivo per la prima volta, viene visualizzata una schermata a comparsa in cui vengono visualizzate tutte le reti Wi-Fi disponibili (vedere l'immagine di seguito). In caso contrario, passare alla fase 9.

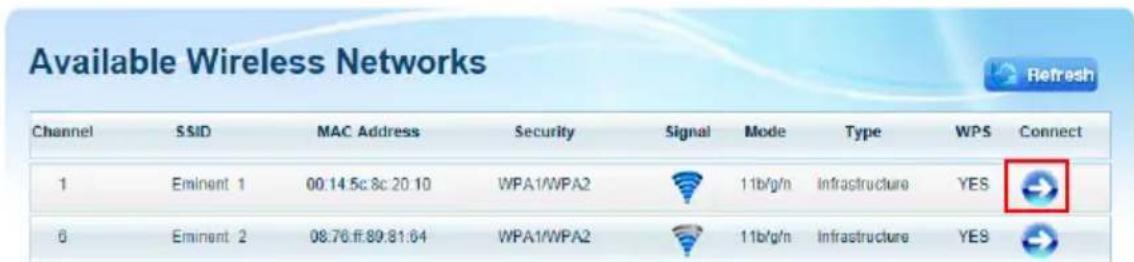

1. Fare clic su accanto alla rete wireless a cui ci si desidera connettere.

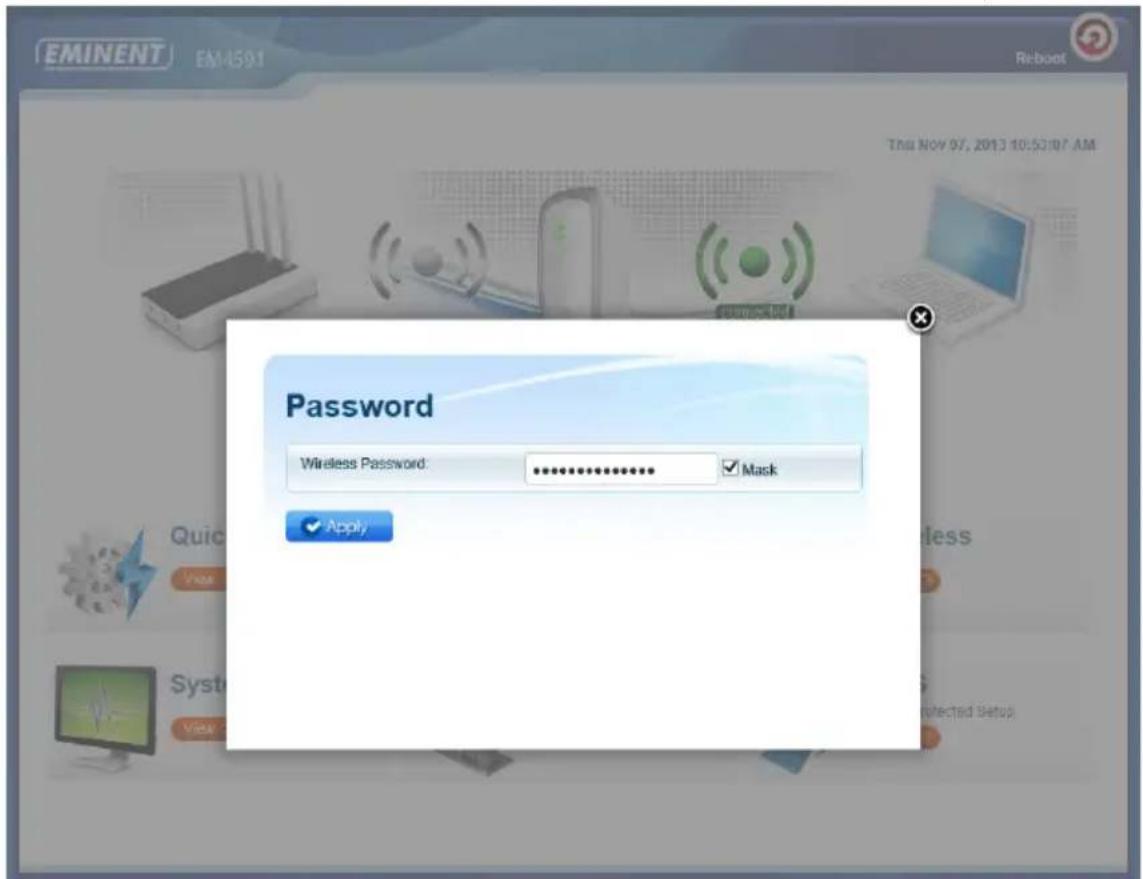

1. Nella fase successiva, è necessario inserire la passphrase WPA della rete Wi-Fi cui ci si desidera connettere e fare clic su "Applica". Una volta applicate le impostazioni, EM4591 si riavvia e si connette al router wireless.
2. Le seguenti procedure illustrano la configurazione di EM4591 se il dispositivo non avvia automaticamente la procedura guidata.

1. Fare clic su "Connessione rapida"

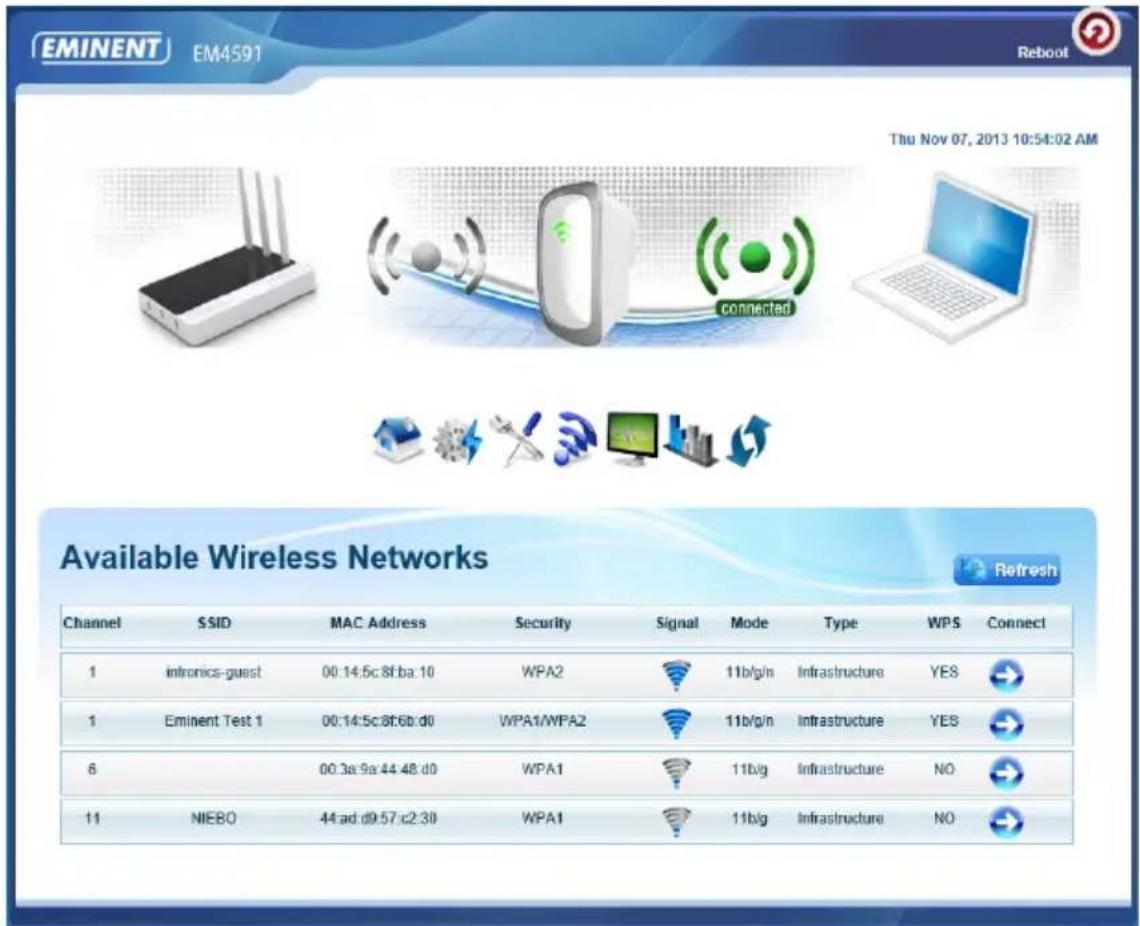

1. La prima fase della procedura guidata viene visualizzata quando si seleziona la rete wireless cui connettersi facendo clic su come illustrato nella seguente immagine:

Available Wireless Networks Channel SSID MAC Address Security Signal Mode Type WPS Connect 1 Eminent 1 00:14.5c:8c:20.10 WPA1/WPA2 11b/g/n Infrastructure YES 6 Eminent 2 08:76.fi:89:81:64 WPA1/WPA2 11b/g/n Infrastructure YES

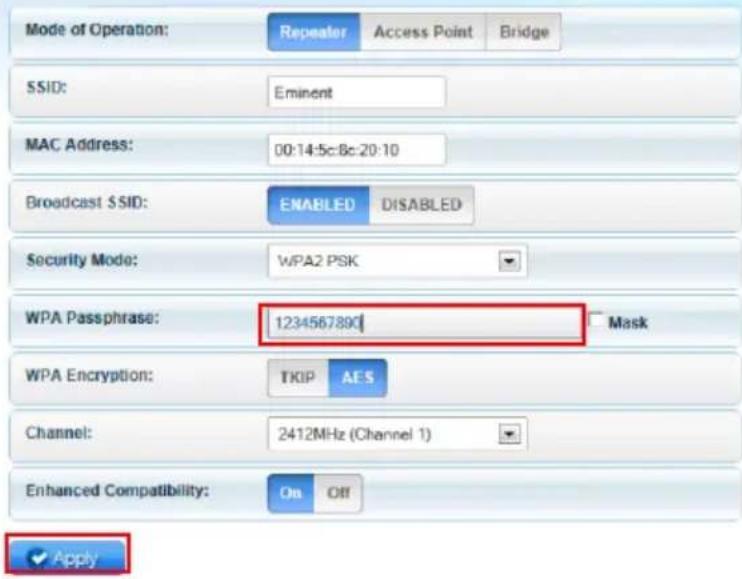

1. Nella fase successiva, è necessario inserire la passphrase WPA della rete Wi-Fi cui ci si desidera connettere (non modificare le altre impostazioni).

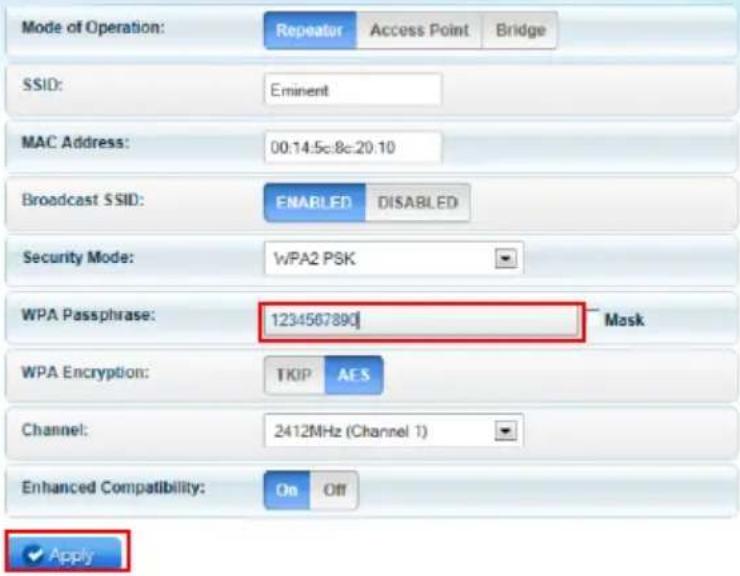

SETUP FOR EM4591

1. Fare clic su "Applica" per salvare e applicare la configurazione.
2. Una volta applicate le impostazioni, EM4591 si riavvia e si connette al router wireless.

Nota: EM4591 utilizza lo stesso SSID (non più "Eminent_repeater") della rete wireless cui ci si è connessi nella fase precedente. Per assicurarsi di essere connessi al ripetitore e non al modem/router, avvicinare il dispositivo al ripetitore (circa 1 m). Spegnere e riaccendere il Wi-Fi. Il dispositivo sarà quindi connesso al ripetitore. È possibile accedere all'“Interfaccia utente” di EM4591 se si è connessi direttamente al ripetitore.

1. Controllare lo stato della connessione accedendo all'Interfaccia utente tramite il browser (10.0.10.254) e facendo clic su "Stato dispositivo". Qui è possibile controllare se si è stabilita una connessione. Fare riferimento alla seguente immagine.

System Status

1. È possibile collegare gli adattatori di rete wireless a EM4591 come descritto nel capitolo “Collegamento di un adattatore WPS wireless a EM4591” o effettuando una connessione Wi-Fi e inserendo la chiave crittografica wireless della rete wireless cui ci si è previamente connessi.

5.2 Configurazione manuale (tablet/smartphone)

1. Collegare EM4591 ad una presa di rete.
2. Attendere che l'indicatore del segnale diventi verde.
3. Connettersi a EM4591 tramite SSID Wi-Fi: Eminent_repeater.
4. Il dispositivo avvia automaticamente browser Internet e aprire l'Interfaccia utente di EM4591 (in caso contrario, aprire il browser dei dispositivi e digitare http://10.0.10.254 nella barra degli indirizzi.

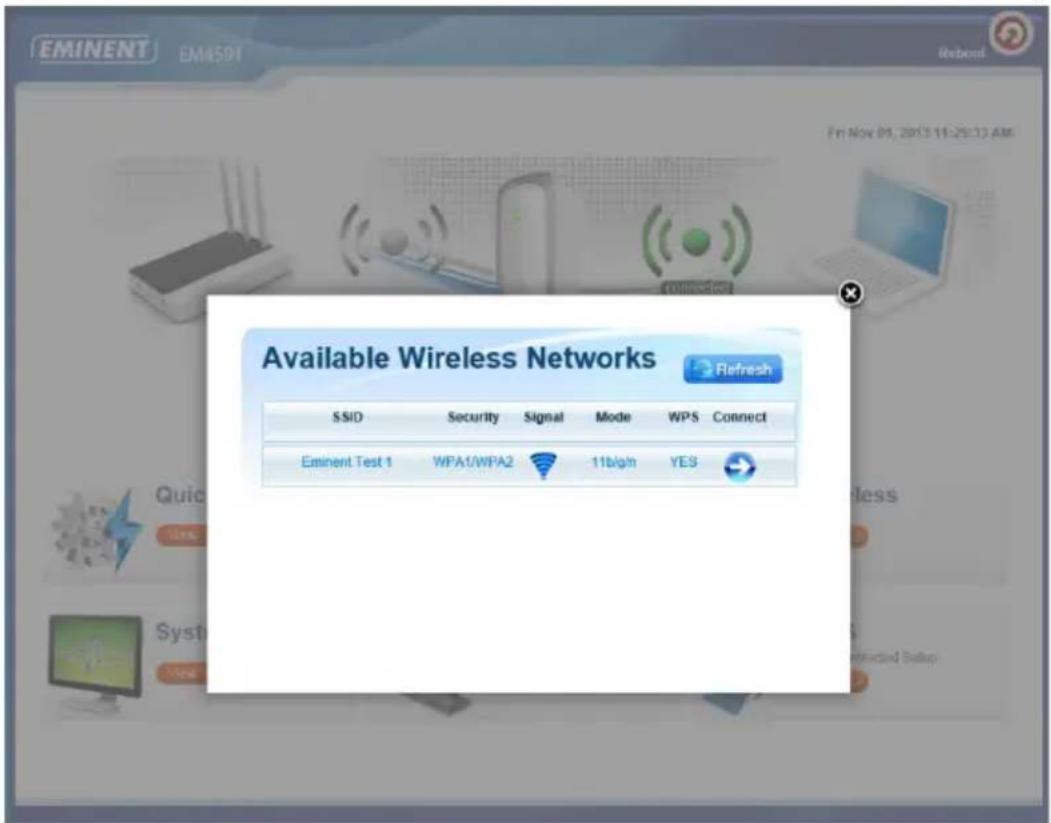

5. Se si configura il dispositivo per la prima volta, viene visualizzata una schermata a comparsa in cui vengono visualizzate tutte le reti Wi-Fi disponibili (vedere l'immagine di seguito). In caso contrario, passare alla fase 8

1. Fare clic su accanto alla rete wireless a cui ci si desidera connettere.

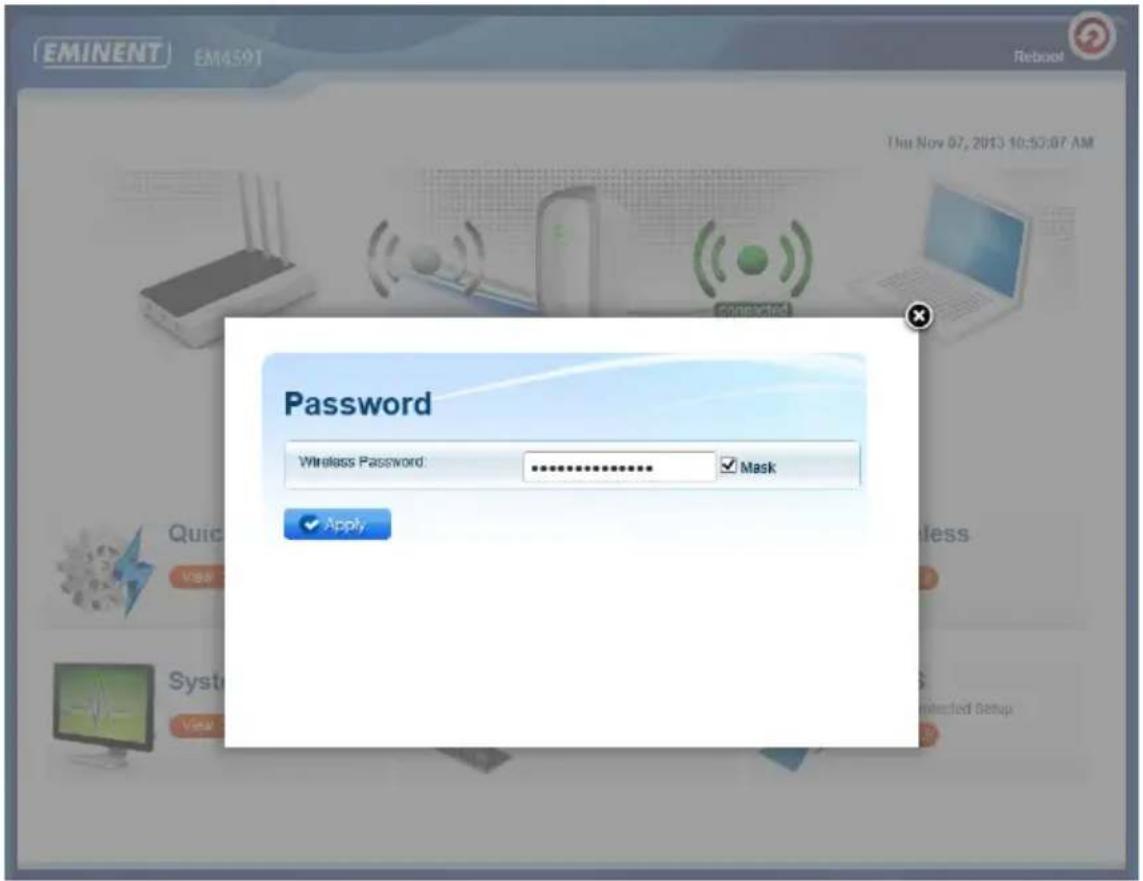

1. Nella fase successiva, è necessario inserire la passphrase WPA della rete Wi-Fi cui ci si desidera connettere e fare clic su "Applica". Una volta applicate le impostazioni, EM4591 si riavvia e si connette al router wireless.
2. Le seguenti procedure illustrano la configurazione di EM4591 se il dispositivo non avvia automaticamente la procedura guidata.

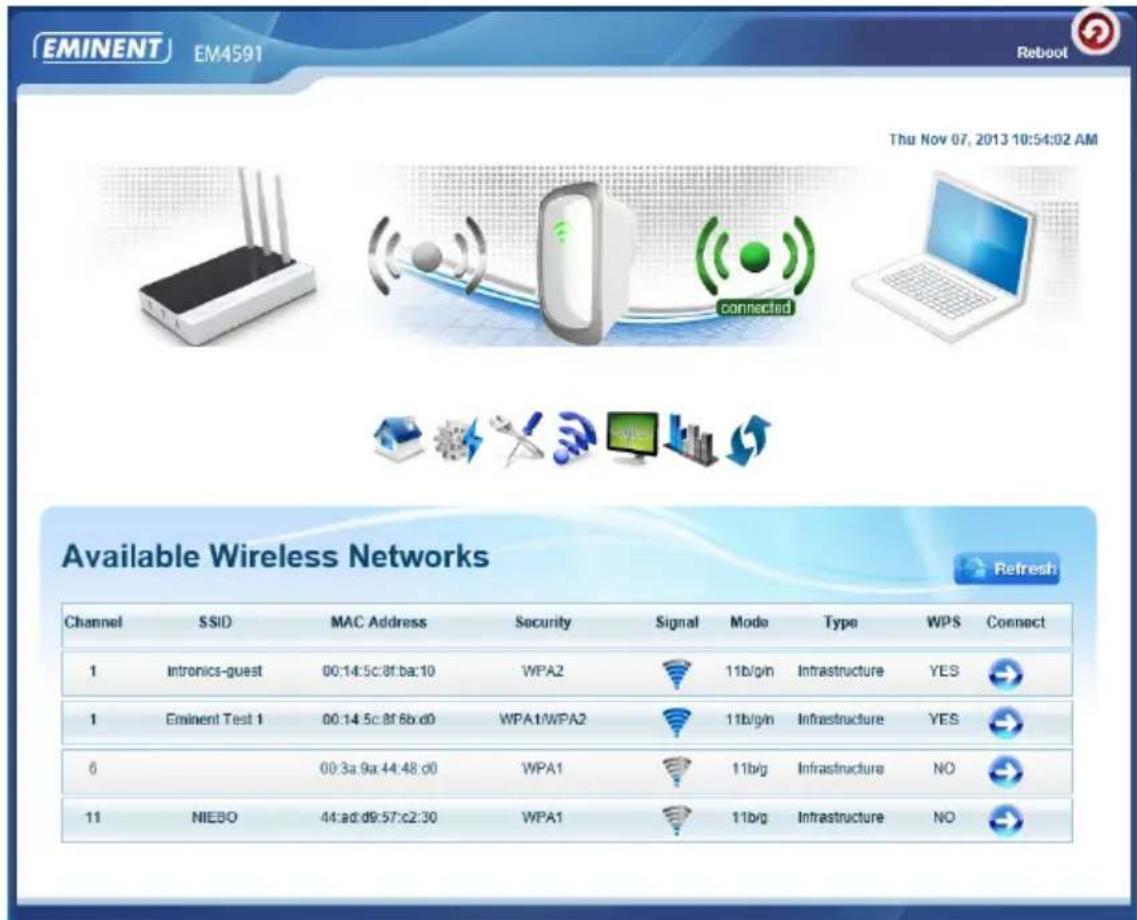

9. Fare clic su "Connessione rapida".

1. La prima fase della procedura guidata viene visualizzata quando si seleziona la rete wireless cui connettersi facendo clic su come illustrato nella seguente immagine:

come illustrato nella seguente

1. Nella fase successiva, è necessario inserire la passphrase WPA della rete Wi-Fi cui ci si desidera connettere (non modificare le altre impostazioni).

SETUP FOR EM4591

1. Fare clic su "Applica" per salvare e applicare la configurazione.
2. Una volta applicate le impostazioni, EM4591 si riavvia e si connette al router wireless.

Nota: EM4591 utilizza lo stesso SSID (non più "Eminent_repeater") della rete wireless cui ci si è connessi nella fase precedente. Per assicurarsi di essere connessi al ripetitore e non al modem/router, avvicinare il dispositivo al ripetitore (circa 1 m). Spegnere e riaccendere il Wi-Fi. Il dispositivo si connetterà quindi all'SSID più vicino. È possibile accedere all'“Interfaccia utente” di EM4591 se si è connessi direttamente al ripetitore.

1. Controllare lo stato della connessione accedendo all'Interfaccia utente tramite il browser (10.0.10.254) e facendo clic su "Stato dispositivo". Qui è possibile controllare se si è stabilita una connessione. Fare riferimento alla seguente immagine.

System Status

1. È possibile collegare gli adattatori di rete wireless a EM4591 come descritto nel capitolo "Collegamento di un adattatore WPS wireless a EM4591" o effettuando una connessione Wi-Fi e inserendo la chiave crittografica wireless della rete wireless cui ci si è previamente connessi.

6.0 Modifica del nome della rete wireless (SSID) del ripetitore.

È possibile modificare l'SSID della rete Wi-Fi del ripetitore EM4591 accedendo all'Interfaccia utente di EM4591.

Nota: assicurarsi di essere connessi al ripetitore e non al router/modem wireless. Avvicinare il dispositivo al ripetitore (circa 1 m). Spegnere e riaccendere il Wi-Fi.

1. Aprire il browser dei dispositivi e digitare http://10.0.10.254 nella barra degli indirizzi.
2. Fare clic su Wireless.

Quick Connect

VIEW

Setup

View

Wireless

V

System

View

Device Status

View

1. Modificare l'SSID con quello preferito per la rete Wi-Fi del ripetitore e fare clic su "Applica".

Nota: una volta applicate le impostazioni, EM4591 si riavvia. Il dispositivo non sarà più connesso all'SSID della rete wireless di EM4591. Riconnettere il dispositivo alla rete wireless (SSID) immessa nella fase 3.

7.0 Domande frequenti e altre informazioni correlate

Le domande frequenti più recenti riguardanti il prodotto si trovano sulla pagina dell'assistenza dello stesso. Eminent aggiornerà queste pagine di frequente per assicurare che siano sempre disponibili le informazioni più recenti. Visitare www.eminent-online.com per altre informazioni sul prodotto.

8.0 Assistenza e supporto

Questo manuale destinato agli utenti è stato scritto con attenzione dal personale tecnico di Eminent.

Se si hanno problemi d'installazione o d'uso del prodotto, completare il modulo d'assistenza sul sito Questo manuale d'uso è stato redatto in modo accurato dagli esperti tecnici Eminent. In caso di problemi di installazione o nell'uso del prodotto, completare il modulo di assistenza sul sito web www.eminent-online.com/support.

È inoltre possibile contattarci per telefono. Di seguito, sono elencati dei numeri di telefono per ogni Paese supportato.

Paese	Numero di telefono	Tariffa al minuto*
Belgio (Olandese)	070 277 286 €0,30
Belgio (Francese)	070 277 286 €0,30
Danimarca	[phone] Costi locali
Finlandia	[phone] Costi locali
Germania	[phone] Costi locali
Italia	[phone] Costi locali
Norvegia	[phone] Costi locali
Spagna	807 080 042 €0,41
Svezia	[phone] Costi locali
Paesi Bassi	0900-3646368 €0,10
Regno Unito	[phone]	Costi locali
Ungheria	1-4088902 (da Budapest)	Costi locali
Ungheria	06-1-4088902 (dal restodell'Ungheria)	Costi locali
Ungheria	[phone]	Costi locali
	(Internazionale)

* Le tariffe indicate in questa tabella non includono i costi da telefono cellulare.

9.0 Avvertenze e punti di atenzione

Per causa di leggi, direttive e regolamenti emanati dal Parlamento europeo, alcuni dispositivi (wireless), possono essere soggetti a limitazioni sul loro uso in alcuni Stati europei. In alcuni Stati, l'uso di alcuni prodotti potrebbe essere vietato. Si prega di contattare il governo (locale) per ricevere più informazioni per quanto riguarda queste limitazioni.

Seguire sempre le istruzioni del manuale*, specialmente quando si riferisce a prodotti che bisognano essere assemblati.

Avviso: Nella maggior parte dei casi si riferisce a un dispositivo elettronico. L'abuso o l'uso improprio può portare a lesioni (forte).

Le riparazioni del prodotto devono essere realizzate per personale qualificato della Eminent. La garanzia è cancellata immediatamente quando i prodotti siano stati autoriparati e/o abusati da parte del cliente. Per le condizioni di estensione della garanzia, per favore visitare il nostro sito web: www.eminent-online.com/warranty.

*I manuali EMINENT vengono scritti prestando parecchia cura ed attenzione. Ad ogni modo, visti i continui sviluppi tecnologici, può essere che un manuale stampato possa non contenere le informazioni più recenti. Se avete modo di riscontrare un'incongruenza sul manuale stampato, o non siete in grado di trovare quello che state cercando, vi invitiamo sempre a controllare il ns. sito www.eminent-online.com al fine di trovare i manuali dei prodotti sempre aggiornati. Sul sito EMINENT potete inoltre trovare una sezione riservata alle FAQ (domande frequenti). E' altamente raccomandato consultare la sezione delle domande frequenti. Molto spesso la risposta alle vs. domanda si può trovare all'interno di questa sezione del ns. sito.

10.0 Condizioni di garanzia

La garanzia Eminent di cinque anni si applica a tutti i prodotti Eminent salvo dichiarato diversamente prima o al momento dell'acquisto del prodotto. Dopo aver acquistato un prodotto Eminent di seconda mano, il periodo di garanzia rimanente è calcolato dalla data d'acquisto del proprietario iniziale del prodotto. La garanzia Eminent si applica a tutti i prodotti e componenti Eminent, indissolubilmente collegati o montati sul relativo prodotto. Adattatori di corrente, batterie, antenne e tutti gli altri prodotti non integrati o direttamente collegati al prodotto principale o i prodotti la cui usura mostra, senza ombra di dubbio, uno sviluppo diverso rispetto al prodotto principale, non sono coperti da garanzia Eminent. I prodotti non sono coperti dalla garanzia Eminent quando se ne fa un uso scorretto/improprio, se sono esposti a influenze esterne o quando sono aperti da soggetti diversi dal personale autorizzato Eminent. Eminent potrebbe utilizzare materiali rinnovati per la riparazione o sostituzione del prodotto difettoso. Eminent non può essere ritenuto responsabile per la modifica delle impostazioni di rete da parte dei provider Internet. Non possiamo garantire che il prodotto di rete Eminent continui a funzionare se le impostazioni vengono modificate dai provider Internet. Eminent non può garantire il funzionamento di servizi web, applicazioni e altri contenuti di terzi disponibili tramite prodotti Eminent. I prodotti Eminent dotati di disco rigido interno presentano un periodo di garanzia limitata di due anni per quanto concerne il disco rigido. Eminent non può essere ritenuto responsabile per la perdita dei dati. Se il prodotto archivia i dati su un disco rigido o un'altra sorgente di memoria, assicurarsi di effettuare un copia prima di restituire il prodotto per la riparazione.

In caso di difetti del prodotto

Qualora si dovessero incontrare difetti per motivi diversi da quelli descritti in precedenza: rivolgersi al proprio rivenditore per la riparazione del prodotto difettoso.

11.0 Dichiarazione di conformità

Applicazione delle Direttive del Consiglio:

Nome produttore: Eminent

Tipo di apparecchiatura: WiFi Repeater

Classe apparecchiatura: Commerciale, Industria leggera, Consumer

Prodotto dal 28-06-2012

Il sottoscritto dichiara che l'apparecchiatura è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti della Direttiva R&TTE (1999/5/CE) e agli standard di cui sopra.

Luogo: Barneveld, Paesi Bassi

Data: 28-06-2012

Nome: Marc Pannebakker

Firma:
