Tipo de Produto	Aparelho de som para carro com Bluetooth, CD, rádio (FM/AM), USB, SD/MMC, AUX
Marca	AEG
Modelo	AR 4021 BT
Dimensões (C x L x A)	181 x 163 x 52 mm
Peso	1.33 kg
Fonte de Alimentação	12 V DC, 15 A máx.
Potência Máxima de Saída	4 x 40 W (PMPO)
Faixa de Frequência FM	87.5 – 108 MHz
Faixa de Frequência AM	522 – 1620 kHz
Bluetooth	Chamadas em viva-voz e streaming de música A2DP
Leitor de CD	Suporta discos de áudio CD, MP3/WMA
Porta USB	Reprodução de arquivos MP3/WMA (saída apenas 5V/100mA)
Slot para cartão SD/MMC	Reprodução de arquivos MP3/WMA
Entrada AUX	Conector estéreo de 3,5 mm para dispositivos externos
Controle Remoto	Controle remoto infravermelho para volante incluído
Painel Frontal Removível	Sim, para proteção contra roubo
Predefinições do Equalizador	FLAT, CLASSICS, POP M, ROCK M, DSP OFF
Funções RDS	AF, PTY, TA, EON, REG
Temperatura de Operação	+5 a +40 °C
Umidade (sem condensação)	5 – 90%
Classe de Segurança	Classe de laser 1
Classificação do Fusível	Fusível plano de veículo 5 A
Acessórios Incluídos	Conectores ISO, adaptador de antena, luva, moldura, chaves de instalação, controle remoto com bateria, suporte para volante

Perguntas frequentes - AR 4021 BT AEG

Como emparelhar meu telefone via Bluetooth?

Pressione e segure o botão PAIR/MOD (4) até que PAIRING apareça no visor. Em seguida, no seu telefone, procure por dispositivos Bluetooth e selecione CarBT. Digite a senha 0000. Uma vez bem-sucedido, PAIR OK e CONN OK aparecerão.

Como redefinir o rádio para as configurações de fábrica?

Use um objeto pontiagudo como uma caneta para pressionar o botão RESET (30) localizado atrás do painel frontal. Isso redefine todas as configurações e limpa as estações salvas.

Como ajustar a hora manualmente?

No modo de rádio, pressione e solte o botão DISP (20) até que a hora seja exibida. Em seguida, pressione e segure DISP até a hora piscar. Use o botão ▶ para ajustar os minutos e o botão ◀ para ajustar as horas.

Como ajustar graves, agudos, balanço e fade?

Pressione o botão SEL (5) repetidamente para percorrer VOL, BAS, TRB, BAL e FAD. Use os botões ▲/▼ (23) para alterar o valor.

Por que não há som nos alto-falantes?

Verifique se o volume não está no mínimo. Verifique também as conexões dos fios. Se a unidade estiver no modo mudo, pressione o botão ⏻/MUTE (2) para ativar o som.

Como usar a entrada AUX?

Conecte a saída de linha do seu dispositivo externo ao conector AUX IN (16) no painel frontal. Em seguida, pressione repetidamente PAIR/MOD (4) até que AUX seja exibido.

Posso carregar meu telefone pela porta USB?

Não, a porta USB fornece apenas uma saída de baixa potência (100 mA) e é destinada à reprodução de arquivos MP3/WMA de unidades USB. Não pode carregar smartphones ou alimentar discos rígidos externos.

O que devo fazer se o CD pular ou não tocar?

Certifique-se de que o ângulo de instalação seja inferior a 30°. Limpe o CD com um pano macio. Se o disco estiver danificado, tente um diferente. A condensação no laser pode exigir desligar a unidade por várias horas.

Como salvar uma estação de rádio?

Sintonize a estação desejada, em seguida, pressione e segure um dos botões numéricos (1-6) (8) por cerca de 2 segundos até que um bipe confirme a gravação.

Como remover o painel frontal?

Pressione o botão de liberação (1) para abaixar o painel de controle. Em seguida, puxe suavemente o lado direito do painel para destacá-lo da unidade.

MANUAL DE UTILIZADOR AR 4021 BT AEG

Descrição dos elementos.... Página 3

Visão geral Página 42

Material Entregado....27

Direitos de Autor....43

Limitação de Responsabilidade....43

Avisos....43

Utilização a que se Destina....43

Segurança 43

Precauções de Segurança Básicas....43

Perigo de Radiação Laser....44

Segurança de Trânsito 44

Descrição dos elementos (Consulte a Página Dobrável) 44

Auto-rádio....44

Controlo remoto 45

Instalação e Ligação 45

Precauções de Segurança....45

Acessórios Incluídos e Inspeção para Verificar a

Existência de Danos de Transporte....45

Eliminação dos Materiais de Embalagem....46

Ligação....46

Instalação e Remoção....47

Instalar o acessório no volante para o controlo remoto ...49

Ligar 49

Fixar Painel Frontal 49

Remover Painel Frontal....49

Substituir a pilha do controlo remoto....50

Funcionamento 50

Ligar/Desligar....50

Configurações....50

Funções de Rádio....52

Funções Gerais de CD....53

Funções Adicionais CDs MP3/WMA....53

Saída USB....54

Leitor de Cartões (SD/MMC) 54

Telefonar através de Bluetooth ....54

Registar dispositivos (PAIRING) 55

Desligar dispositivos (botão #/SCAN/CON (18))......55

Voltar a ligar dispositivos (botão #/SCAN/CON (18)) .....55

Definições do menu telefone 55

Terminar a chamada....56

Fazer chamadas....56

Remarcar....56

Receber chamadas....56

Transferir a chamada entre o auto-rádio e o telemóvel ...56

Reprodução de música através de A2DP

(Advanced Audio Distribution Profile) 56

Limpeza 56

Precauções de Segurança....56

Limpeza....56

Resolução de Problemas 56

Precauções de Segurança....57

Resolução de Problemas....57

Declaração de Conformidade ....58

Índice 59

Introdução

Prefácio

Estimado cliente,

Obrigado por escolher o nosso produto.

Leia a informação neste manual para se familiarizar rapidamente com o seu aparelho e para poder utilizar todas as suas funções.

Desejamos que tenha uma experiência extraordinária.

Este manual do utilizador é parte do auto-rádio estéreo AR 4021 BT (daqui em diante referido como o aparelho), informa-o sobre a utilização a que se destina, segurança, ligação e funcionamento do aparelho.

O manual do utilizador deve estar sempre acessível. Deve ser lido e aplica-se a qualquer pessoa que esteja responsável pelo funcionamento ou resolução de problemas do aparelho.

Guarde este manual do utilizador para futura consulta e transmita-o a qualquer dono posterior.

Direitos de Autor

Esta documentação está protegida por direitos de autor. A reprodução de textos e ilustrações, quer em parte ou modificados, só é permitida com autorização por escrito da parte do fabricante.

Limitação de Responsabilidade

Toda a informação técnica, dados e instruções para ligação e funcionamento contidos neste manual do utilizador estão actualizados de acordo com o momento de impressão e reflectem as nossas recentes experiências e descobertas de acordo com o nosso melhor conhecimento.

Não poderão surgir reclamações derivadas à informação, ilustrações e descrições deste manual do utilizador.

O fabricante não se responsabiliza por danos devidos à não observância do manual, uma utilização diferente daquela a que se destina, reparações inadequadas, modificações não autorizadas ou utilização de peças de substituição não autorizadas.

Avisos

! AVISO

Um aviso deste nível de risco indica uma situação de perigo iminente.

Se a situação de perigo não for evitada, pode causar a morte ou ferimentos graves.

▶ Siga as instruções deste aviso, para evitar o perigo de morte ou ferimentos graves.

ATENÇÃO

Um aviso deste nível de risco indica a hipótese de danos à propriedade.

Não evitar essa situação pode causar danos.

▶ Siga as instruções deste aviso para evitar os danos.

i INDICAÇÃO

▶ Uma nota indica informação adicional sobre a utilização do aparelho.

Utilização a que se Destina

Este aparelho destina-se apenas a

■ Receber estações de rádio FM ou AM ■ Reproduzir CDs de áudio ■ Reproduzir ficheiros MP3/WMA de CDs, aparelhos USB ou cartão de memória SD/MMC. ■ Reproduzir sinais áudio de aparelhos áudio externos. ■ Para reprodução de música através do perfil Bluetooth A2DP ■ Para telefonar através de Bluetooth Não se destina a qualquer outra utilização.

AVISO

Perigo resultante da utilização inadequada!

Este aparelho pode causar danos em caso de utilização inadequada e/ou outra utilização diferente daquela a que se destina.

▶ Use o aparelho apenas para o fim a que se destina. ▶ Siga os procedimentos descritos neste manual.

Não serão aceites reclamações de danos, devidos à utilização inadequada.

O risco mantém-se somente do utilizador.

Segurança

Este capítulo oferece importante informação de segurança sobre a utilização do aparelho.

Este aparelho está em conformidade com os regulamentos legais de segurança. A utilização inadequada pode causar ferimentos a pessoas e propriedade.

Precauções de Segurança Básicas

Para o funcionamento seguro do aparelho, observe as seguintes precauções de segurança:

■ Antes de utilizar, verifique se existem danos visíveis no aparelho. Não utilize um aparelho danificado ou que tenha caído ao chão. Os cabos ou conectores danificados devem ser substituídos por uma pessoa autorizada ou pelo serviço ao cliente. As pessoas com condições físicas, mentais ou capacidades sensoriais reduzidas não devem utilizar o aparelho, exceto se tiverem supervisão ou tiverem recebido instruções de uma pessoa responsável pela sua segurança.

■ As crianças só devem utilizar o aparelho sob supervisão. ■ As reparações devem ser realizadas apenas por um perito autorizado ou o serviço ao cliente. As reparações incorretas podem ser de grande risco para o utilizador. Além do mais, a garantia será anulada. As reparações durante o período de garantia só podem ser executadas por um serviço ao cliente autorizado pelo fabricante. Caso contrário, os danos consequentes não estarão cobertos pela garantia. - Os componentes com defeito devem ser substituídos com peças originais. Apenas estas peças garantem a conformidade com os requisitos de segurança. ■ Proteja o aparelho da humidade e entrada de líquidos.

Perigo de Radiação Laser

AVISO

O aparelho está equipado com um laser de classe 1. A radiação laser pode danificar os seus olhos!

Siga as seguintes precauções de segurança para evitar radiação laser:

▶ Não abra a caixa do aparelho. As reparações devem ser feitas apenas pelo centro de serviços autorizado. ▶ Não modifique o aparelho.

Segurança de Trânsito

AVISO

A segurança de trânsito tem prioridade máxima!

Siga as seguintes precauções de segurança para se manter a si próprio e aos outros em segurança:

▶ Estude as funções antes de conduzir. Utilize o aparelho apenas quando o trânsito o permitir! É preferível parar num local adequado e operar/configurar o aparelho. ▶ Insira e remova o painel frontal apenas quando está parado. Coloque num volume sensível para poder ouvir os avisos sonoros de bombeiros, polícias e outros serviços de emergência atempadamente.

Descrição dos elementos (Consulte a Página Dobrável)

Auto-rádio

1 Botão para soltar o painel frontal 2 Botão ⏻/MUTE: Desligar o aparelho/interromper o som

3 Botão : Aceitar chamada ou marcar o número inserido/o último número seleccionado

4 Botão PAIR/MOD: Registar dispositivos/Define o modo 5 Botão SEL: Abrir definições/Confirmar 6 Receptor IR para os sinais do controlo remoto 7 Visor 8 Botões 1 - 6: Acede à estação memorizada/Inserir números de telefone 9 Botão 1/PAU: Inicia e pausa a reprodução/Botão numérico para inserir números de telefone 10 Botão 2/SCN: Activa a função SCAN/Botão numérico para inserir números de telefone 11 Botão 3/RPT: Activa e desactiva as funções repetir/Botão numérico para inserir números de telefone 12 Botão 6/DIR +: Selecciona o álbum seguinte/Botão numérico para inserir números de telefone 13 Botão 5/DIR -: Selecciona o álbum anterior/Botão numérico para inserir números de telefone 14 Botão 4/SHF: Activa e desactiva a reprodução aleatória/Botão numérico para inserir números de telefone 15 Porta USB 16 Entrada AUX: Entrada estéreo de 3,5 mm 17 Botão 9/PTY: Botão numérico para inserir números de telefone/ Tipo de programa/Abrir mais definições 18 Botão #/SCAN/CON: Botão para inserir números de telefone/Ligar ou des- ligar/Analisar a frequência para recepção de estações de rádio no intervalo actual 19 Botão 8/EQ/TA: Botão numérico para inserir números de telefone/ Seleccionar predefinições do equalizador/Activa e desactiva a informação de trânsito 20 Botão 0/DISP: Botão numérico para inserir números de telefone/ Exibe informação adicional 21 Botão */+ / AS/PS: Asterisco/botão mais para inserir números de telefone/ Pesquisa automática e guarda as estações de rádio 22 Botão 7/AF/MON: Botão numérico para inserir números de telefone/ Ligar/desligar AF/Alterar para mono/estéreo 23 Botão ▶: Pesquisa manual para cima/pesquisa automática para cima/saltar para a faixa seguinte Botão ◀: Pesquisa manual para baixo/pesquisa automática para baixo/saltar para a faixa anterior

Botão ▲

Aumentar o volume/alterar a opção o menu

Botão ▼

Reduzir o volume/alterar a opção o menu

24 MIC (Microfone)

25 Botão T-MENU:

Abrir menu telefone

26 Botão /BAND:

Terminar a chamada telefónica ou rejeitar a chamada recebida/Seleciona a banda de frequência/ativa e desativa a função LOUDNESS

27 Leitor de CD

28 Botão ▲

Ejetar CD

29 Entrada para cartões SD/MMC

30 Botão RESET:

Coloca o aparelho nas definições predefinidas (por trás do painel frontal)

Controlo remoto

1 Botão ⏻/MUTE:

Desliga o aparelho/altera para sem som

2 Botão :

Aceitar chamada ou marcar o número inserido/o último número selecionado

3 Botão 2/SCN:

Ativar a função SCAN (analisar)/Botão numérico para inserir números de telefone

4 Botão 3/RPT:

Ligar/desligar função repetir/Botão numérico para inserir números de telefone

5 Botão 6/

Selecionar pasta seguinte/Botão numérico para inserir números de telefone

6 Botão 9/PTY/LOC:

Botão numérico para inserir números de telefone/Identificador de programa/Abrir mais definições

7 Botão 8/EQ/TA:

Botão numérico para inserir números de telefone/Selecionar predefinições de equalizador/ligar e desligar o serviço de trânsito do rádio

8 Botão #/ :>>

Botão numérico para inserir números de telefone/Aumentar frequência/Sintonização automática/Reproduzir faixa seguinte

9 Botão 0/DISP:

Botão numérico para inserir números de telefone/ Mostrar informação adicional no visor

10 Botão */<<:

Asterisco para inserir números de telefone/Reduzir frequência/Sintonização automática/Reproduzir faixa anterior

11 Botão 7/AF/MON:

Ligar/desligar reprodução aleatória/Botão numérico para inserir números de telefone

13 Botão 5/

Selecionar pasta anterior/Botão numérico para inserir números de telefone

14 Botão 1/▶II

Inicia e pausa a reprodução/Botão numérico para inserir números de telefone

15 Botão PAIR/MODE:

Registar dispositivos/Definir modo de funcionamento

16 Botão /BAND/LOU:

Terminar chamada ou rejeitar recepção da chamada/Selecionar intervalo de frequência/Ligar e desligar a função LOUDNESS

17 Compartimento das pilhas

18 Entalhe para montar do lado esquerdo do volante

19 Controlo do volume

20 Entalhe para montar do lado direito do volante

Instalação e Ligação

Precauções de Segurança

AVISO

Colocar o aparelho em funcionamento pode provocar ferimentos ou danos!

Siga as seguintes precauções de segurança para evitar perigos:

Os materiais da embalagem não são brinquedos, perigo de sufocação. ▶ Siga as instruções de instalação para evitar ferimentos e danos.

Acessórios Incluídos e Inspeção para Verificar a Existência de Danos de Transporte

O aparelho é entregue com os seguintes componentes:

■ Auto-rádio (incluindo o painel frontal) ■ Cilindro (fixo ao aparelho) ■ Estrutura (fixa ao aparelho) ■ Faixa de montagem (incl. materiais de fixação) ■ Chave de instalação (2x) ■ Caixa para o painel frontal ■ Conector ISO com cabos (2x) ■ Adaptador da antena ■ Manual do Utilizador ■ Controlo remoto no volante (inc. pilha) ■ Acessório para montagem no volante

i INDICAÇÃO

▶ Verifique se tem os conteúdos todos e se existem danos visíveis. Se reparar em quaisquer danos de transporte, contacte imediatamente o seu distribuidor.

Eliminação dos Materiais de Embalagem

A embalagem protege o aparelho de danos de transporte. Os materiais de embalagem são selecionados de acordo com aspectos amigos do ambiente e de eliminação e são recicláveis.

A reciclagem dos materiais de embalagem poupa matéria-prima e reduz o desperdício. Elimine a embalagem de que não precisa de acordo com os regulamentos locais.

INDICAÇÃO

Se possível, guarde a embalagem original durante o período de duração da garantia, para poder embalar correctamente o aparelho, em caso de reclamação sob garantia.

Ligação

AVISO

Durante a instalação, podem ocorrer danos!

▶ Caso possível, o aparelho deve ser instalado por uma oficina especializada. Se instalar você mesmo o aparelho, tenha em atenção todas as instruções de instalação e ligação para um funcionamento seguro e sem problemas.

ATENÇÃO

As ligações erradas podem danificar o aparelho.

Utilize os conectores ISO quando instala o aparelho. Os adaptadores ISO específicos para o veículo estão disponíveis em lojas especializadas de peças automóvel, caso seja necessário.

Ligações do Painel traseiro

A Conector ISO B (colunas) B Fusível plano do veículo (5 A) C Conector ISO A (fonte de alimentação) D LINE OUT: Saída de áudio RCA L/R para amplificador E Conector da antena

Ligação dos Terminais ISO

Conector ISO A 1 Não ligado

2 Não ligado 3 Não ligado 4 Contínuo positivo (memória) 5 Botão de tensão para antena electrónica/motorizada ou amplificador de alimentação

6 Não ligado

7 12 V (ACC)

8 TERRA

Conector ISO B

1 Coluna traseira direita + 2 Coluna traseira direita - 3 Coluna dianteira direita + 4 Coluna dianteira direita - 5 Coluna dianteira esquerda + 6 Coluna dianteira esquerda - 7 Coluna traseira esquerda + 8 Coluna traseira esquerda -

AVISO

▶ Utilize os altifalantes com uma impedância de, pelo menos, 4 Ohms. Os cabos dos altifalantes devem assentar no chão.

INDICAÇÃO

Para ligar o aparelho a apenas duas colunas, utilize apenas os cabos das colunas dianteiras. ▶ Tenha atenção que o conector de memória da estação 4 deve estar ligado a contínuo positivo. Em alguns modelos de veículos, a configuração normal para os conectores [4] e [7] (ISO A) está invertida. Neste caso, a predefinição da estação pode perder-se. Para corrigir, inverta estas ligações 7 (ACC) e 4 (contínuo positivo).

Ligação Eléctrica da Antena do Carro A5 (ISO A)

ATENÇÃO

Possíveis danos ao aparelho!

▶ Não ligue o terminal para alimentar a antena à fonte de alimentação da antena. ▶ Carga máx.: 100 mA.

O terminal para alimentar a antena é fornecido para uma antena controlada por relé. O relé estende automaticamente a antena quando o rádio é ligado. A antena recolhe novamente quando o rádio é desligado. Este terminal também pode ser utilizado por um amplificador externo. Encontre mais detalhes no manual do amplificador.

Ligar Amplificador Externo

Ligue um amplificador externo através da LINE OUT.

Encontre mais detalhes no manual do amplificador.

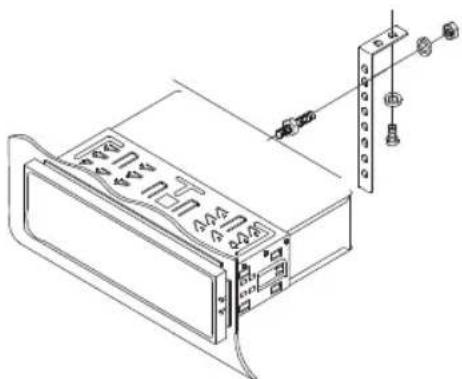

Instalação e Remoção

O aparelho pode ser instalado em qualquer entrada para instalação ISO. Contacte o fabricante do veículo ou o distribuidor local, se o seu veículo não estiver equipado com uma entrada ISO.

INDICAÇÃO

▶ Antes de instalar, remova os dois parafusos de segurança de transporte. Ligue todos os cabos antes de montar o aparelho. Certifique-se de que todas as ligações estão corretas e que o sistema funciona corretamente.

Informações adicionais importantes para a instalação do seu auto-rádio!

1. O aparelho foi concebido para ser instalado num local onde o polo negativo da bateria deva ser ligado ao chassis do veículo. Verifique o seguinte antes da instalação.
2. Tenha em atenção que nem todos os veículos estão equipados com uma "Ligação ISO" para a ligação da instalação do seu aparelho. Neste caso, recomendamos que utilize um adaptador ISO específico para veículos.

Os adaptadores estão disponíveis nos vendedores de acessórios para automóveis e/ou no stand automóvel onde adquiriu o seu veículo.

1. A ligação de "+ Contínua" (ligação de corrente contínua) pode ser diferente dependendo do tipo do veículo. (No entanto, isto é necessário para memorizar as estações de rádio.)

Para assegurar todas as funções, é necessário fazer a instalação de acordo com estas instruções. No caso de dúvida, entre em contacto com um stand automóvel autorizado.

Dados os diferentes tipos de veículos e fabricantes de automóveis, a ligação correta do conector ISO não é assegurada mesmo quando os conectores de ligação ISO estão adaptados mecanicamente. Por isso pode ser necessário mudar a ligação elétrica ou utilizar um adaptador específico para veículos.

i INDICAÇÃO

No caso de ligação correta, o rádio pode ser ligado e desligado com a ignição. No caso de possível perda de estações de rádio memorizadas, o rádio não disponibiliza a opção "+ Contínua" necessária para memorizar estações.

AVISO

No caso de ligação com a opção "+ Contínua" sem ignição, pode ocorrer uma carga desnecessária na bateria do automóvel mesmo quando o rádio está desligado. No pior dos casos, isto pode levar a uma descarga da bateria do automóvel.

1. Dependendo do tipo do veículo, podem ocorrer interferências durante o funcionamento do rádio. Estas interferências podem ser eliminadas com um filtro de ruído adicional. O seu aparelho está já equipado com um filtro de ruído padrão. Apesar disso, as interferências podem ser causadas dependendo do veículo.

Os filtros de ruído estão disponíveis nos vendedores de acessórios para automóveis e/ou no stand automóvel onde adquiriu o seu veículo.

1. Quando instalar o seu auto-rádio, tenha em atenção se existe espaço livre suficiente na parte de trás do auto-rádio de modo a assegurar uma ventilação suficiente.
2. Existem dois modos diferentes de ligação da antena. O primeiro é o modo antigo (50 Ohms) com um contacto de projecção circular e longo na parte lateral do veículo e uma tomada circular na parte lateral do auto-rádio. O segundo é a ligação da antena padrão ISO (150 Ohms). Os adaptadores para os dois formatos estão disponíveis nos vendedores de acessórios para automóveis e/ou no stand automóvel onde adquiriu o seu veículo.

INDICAÇÃO

A ser estritamente observado para os automóveis VW/Audi: A antena do seu veículo pode ser uma antena activa. Isto necessita de fonte de alimentação só fornecida pelos auto-rádios para automóveis de origem. Se for este o caso, utilize um adaptador de antena para alimentação "fantasma".

Os adaptadores da antena estão disponíveis nos vendedores de acessórios para automóveis e/ou no stand automóvel onde adquiriu o seu veículo.

Instruções de Montagem

As ferramentas correctas explicam automaticamente a instalação do sistema Hi-Fi num automóvel. Insira o aparelho na entrada ISO ou seleccione um local onde possa ter acesso a todos os controlos e que o aparelho não esteja a incomodar o condutor. ◆ Ligue apenas a uma bateria de 12 V correctamente instalada. ◆ Ligue apenas através dos conectores ISO. Instale o aparelho de modo a que não seja possível sobreaquecer e que o aparelho esteja bem ventilado. ◆ Se o ângulo de instalação ultrapassar os 30°, o aparelho pode não funcionar correctamente. Evite instalar o aparelho onde possa estar sujeito a temperaturas elevadas, tais como à luz directa, ar quente das aberturas de aquecimento ou onde esteja sujeito a pó, lixo ou vibração excessiva. - Contacte o fabricante do seu veículo ou o distribuidor local, se forem necessárias modificações ao veículo.

Instalação da Entrada ISO

◆ Remova a manga protectora (D) e a estrutura (B) do aparelho. Utilize as chaves de instalação (C), caso necessário. ◆ Coloque a manga protectora na entrada ISO. ◆ Dobre as ranhuras para fora com uma chave de fendas para encaixar correctamente.

◆ Verifique se a manga protetora fica bem fixa. ◆ Ligue os conectores ISO fêmea do aparelho aos dois conectores ISO macho do veículo. ◆ Ligue a antena ao conector da antena na parte traseira do aparelho. - Caso necessário, fixe o aparelho para evitar o roubo. Fixe as cavilhas e a faixa de montagem com os materiais de fixação na parede de proteção.

◆ Deslize cuidadosamente o aparelho para a manga protetora até ficar fixa na posição. ◆ Prima RESET (30) com o bico de uma caneta ou outro objeto pontiagudo depois de fazer todas as ligações. ◆ Coloque o painel frontal (A), como descrito em "Inserir Painel Frontal".

ATENÇÃO

Possíveis danos ao cabo!

Para evitar danos aos cabos, observe os cabos e deslize então o aparelho na manga protetora. ◆ Fixe a estrutura.

Remover o Aparelho

◆ Siga estas instruções para remover o aparelho: ◆ Remova a estrutura. Insira as chaves de instalação esquerda e direita nas ranhuras esquerda e direita (as ranhuras estão agora dobradas para trás). ◆ Deslize o aparelho para fora da manga protetora.

INDICAÇÃO

A não uniformidade da caixa pode causar o bloqueamento das ranhuras. Desbloqueie as ranhuras com as chaves de instalação, caso seja necessário.

Instalação Toyota ou Nissan

INDICAÇÃO

▶ A manga protetora, estrutura e a faixa de montagem não são necessárias.

Utilize as faixas na lateral da caixa (A) para montar o aparelho no suporte do veículo (fornecido com o seu carro). Os buracos estão marcados com T (para Toyota) e N (para Nissan).

◆ Desaperte os parafusos de montagem para os ganchos esquerdo e direito na parte frontal do aparelho e remova os ganchos. ◆ Monte os suportes (B) com os parafusos no aparelho (D).

Ligar Dispositivo Áudio Externo

◆ Ligue a saída de linha do dispositivo áudio externo a AUX IN (entrada auxiliar) (16) no painel frontal. ◆ Seleccione o modo de reprodução para dispositivo externo ao premir repetidamente PAIR/MOD (4) até AUX ser exibido.

Instalar o acessório no volante para o controlo remoto

Pode montar o controlo remoto no interior do volante. Siga os passos abaixo:

2 Suporte de montagem

5 Controlo remoto

3 Cobertura do suporte de montagem

Utilize uma chave de fendas Philips para desapertar os parafusos (4) para poder desmontar o acessório para o volante nas peças mostradas acima (1-4). Coloque a faixa de borracha à volta do volante. Quando o fizer, seleccione os orifícios previamente furados correspondentes para apertar o acessório de forma segura ao volante. ◆ Passe a cobertura (3) por cima do suporte de montagem (2). Volte a apertar os parafusos (4).

Inserir a pilha no controlo remoto

i INDICAÇÃO

Antes de utilizar o controlo remoto pela primeira vez, deve inserir a pilha fornecida para que o controlo remoto esteja pronto a ser utilizado. ▶ A durabilidade da pilha fornecida pode ser menor, devido às condições de armazenamento.

◆ Abra o compartimento da pilha (17) no controlo remoto. ◆ Coloque a pilha no compartimento da pilha, com o pólo positivo para cima. ◆ Feche o compartimento da pilha. ◆ Coloque o controlo remoto na cobertura do suporte de montagem até fixar na posição.

Imagem da montagem completa, do lado direito do volante

Para proteger contra roubo, remova o painel frontal. Não guarde o painel frontal no carro.

i INDICAÇÃO

▶ Guarde o painel frontal na sua caixa. ▶ Não toque nos contactos do aparelho ou no painel frontal.

Fixar Painel Frontal

◆ Defina o painel de controlo do lado esquerdo em primeiro lugar na estrutura. ◆ A seguir, pressione o lado direito até encaixar no seu lugar. ◆ Movimente o painel de controlo até encaixar no seu lugar. ◆ Certifique-se que o painel frontal está colocado de modo correcto. Se o painel frontal não estiver colocado de modo correcto, pode causar anomalias.

Remover Painel Frontal

◆ Pressione o botão para soltar o painel frontal (1) e movimente o painel de controlo para baixo.

50

PORTUGUÊS

A seguir, puxe devagar o lado direito do painel de controlo para o desencaixar.

Substituir a pilha do controlo remoto

A pilha do controlo remoto é uma célula de lítio de longa durabilidade. Se o alcance do controlo remoto se tornar menor durante a utilização, siga os passos abaixo:

♦ Abra o compartimento da pilha (17) no controlo remoto. Substitua a célula por uma pilha do mesmo tipo (CR 2025). Certifique-se que a polaridade está correcta. ◆ Feche o compartimento da pilha.

Se o controlo remoto não for utilizado durante longos períodos, remova a pilha para evitar fuga do ácido da pilha.

AVISO

Não exponha as pilhas ao calor intenso ou a luz solar directa. Nunca atire as pilhas para o fogo. Perigo de explosão!

ATENÇÃO

As pilhas não devem ser eliminadas junto com o lixo doméstico. Entregue as pilhas gastas nos pontos de recolha designados ou num distribuidor.

Funcionamento

Este capítulo fornece instruções de funcionamento importantes para o aparelho.

INDICAÇÃO

Pode encontrar vários botões no aparelho assim como no controlo remoto. Botões idênticos executam a mesma função. Os botões descritos de seguida são os botões do aparelho.

INDICAÇÃO

Os sinais do controlo remoto são enviados para o aparelho através da luz de infravermelhos. A transmissão dos sinais do controlo remoto para o aparelho pode ser prejudicada pela luz solar no sensor IR (6).

Ligar/Desligar

◆ Pressione o botão Ⓗ/MUT (2) para ligar o aparelho. O visor fica activo. ◆ Mantenha pressionado o botão Ⓗ/MUT (2) para desligar a unidade.

Configurações

Volume

AVISO

Danos de audição devidos a volume elevado!

O volume elevado pode danificar permanentemente a sua audição.

▶ Coloque num volume moderado.

◆ Prima os botões ▲/▼(23) para ajustar o volume.

Ligar a unidade para interrupção do som

◆ Pressione o botão Ⓗ/MUT (2) para ligar a unidade para interrupção do som. MUTE pisca no visor. ◆ Pressione de novo o botão Ⓑ/MUT (2) para desactivar a função.

Definições de Som

♦ Prima o botão SEL (5). O volume actual é exibido. Prima novamente o botão SEL para abrir a próxima definição.

São possíveis as seguintes configurações:

VOL - volume (0 a 100)

BAS - baixo (-10 a +10)

TRB - agudos (-10 a +10)

BAL - Balanço (distribuição de som entre as colunas esquerda e direita) (10L a 10R)

FAD - Desvanecer (distribuição de som entre as colunas traseiras e dianteiras) (10F a 10R)

♦ Prima os botões ▲/▼(23), para alterar a definição apresentada.

Mais definições através do botão SEL

Mantenha o botão SEL (5) premido durante alguns segundos para abrir mais opções de definição. Prima novamente o botão SEL para abrir a próxima definição. ♦ Prima os botões ▲/▼(23), para alterar a definição apresentada.

São possíveis as seguintes configurações:

BEEP Tom BIP dos botões:

■ BEEP ON: O aparelho apresenta um tom bip sempre que prime um botão. ■ BEEP OFF: O aparelho não apresenta nenhum tom bip.

P-VOL Ajusta o volume a que o aparelho se deverá ligar.

AREA Região em que o aparelho é utilizado, Europa (EUR) ou EUA (USA)

i INDICAÇÃO

▶ Alterar esta configuração elimina todas as predefinições de estações.

HOUR Seleccione a visualização da hora aqui. 24 horas (24 H) ou 12 horas (12 H)

i INDICAÇÃO

▶ Se seleccionar 12 horas, o visor mostra: AM = manhã, PM = tarde.

PCLK Seleccione se a hora deve ser visualizada quando o aparelho está desligado.

Definições de recepção rádio

◆ Mantenha o botão PTY (17) premido durante alguns segundos para abrir mais opções de definição. Prima novamente o botão PTY para abrir a próxima definição. ♦ Prima os botões ▲/▼(23), para alterar a definição apresentada.

São possíveis as seguintes configurações:

TA Informação de trânsito

■ TA SEEK: Com a função TA activada, o aparelho pesquisa uma estação com informação de trânsito. ■ TA ALARM: Sem pesquisa automática de estações. O aparelho apresenta um tom bip se não receber informação de trânsito e exibe NO TP/TA. SEEK PI é exibido se a estação seleccionada não transmitir um sinal RDS.

PI Mover para uma área em que recebe duas estações que tenham AF idênticos mas códigos PI diferentes (PI = informação de programa) destabiliza a recepção. Nesta situação tem duas opções:

■ PI SOUND: Para mudar de estação, a outra estação é reproduzida durante menos de um segundo. ■ PI MUTE: A outra estação é silenciada.

RETUNE Atraso para pesquisa automática com informação de trânsito e/ou informação de programa:

■ S (curto) após cerca de 30 segundos

■ L (longo) após cerca de 90 segundos

MASK Definição para mascarar estação durante a pesquisa:

■ DPI: As frequências alternativas com código PI diferente são excluídas da pesquisa. ■ ALL: As frequências alternativas com código PI diferente e sem informação RDS com elevado nível de sinal são excluídas da pesquisa.

EON TA O aparelho pode receber dados RDS EON. EON significa a transmissão de informação de programas adicionais dentro de um grupo de estação. No caso de um anúncio de trânsito (TA), vai alterar dentro de um grupo de estação de uma transmissão sem anúncios de trânsito para a correspondente estação com anúncio de trânsito do grupo de estação.

■ DX: O aparelho tenta receber informação EON TA de uma estação receptível e melhorar a qualidade da recepção. ■ LO: Isto impede mudar para um programa com um nível de sinal demasiado fraco.

TA VOL Volume do anúncio de trânsito

REG Algumas estações dividem os seus programas em determinadas alturas em programas regionais com diferentes conteúdos.

■ ON: Só os programas regionais da estação são reproduzidos. ■ OFF: Os programas nacionais também são reproduzidos.

Função de Loudness

◆ Mantenha premido 📞/ BND (26) para activar a função de Loudness. LOUD ON é exibido. A função de Loudness intensifica as frequências de baixos. ◆ Mantenha premido novamente 📞/ BND (26) para desactivar a função de Loudness. LOUD OFF é exibido.

Definições de Som

♦ Prima repetidamente o botão EQ/TA (19) para percorrer as definições FLAT, CLASSIC, POP M, ROCK M e DSP OFF. A definição seleccionada é apresentada.

Informação no Visor

Prima repetidamente o botão DISP (20) para percorrer a seguinte informação no visor:

Hora (definida automaticamente se a recepção RDS estiver activada), estação de rádio, tipo de programa, frequência da estação de rádio actualmente definida, informação dos nomes dos ficheiros (só durante a reprodução de um ficheiro MP3 ou WMA).

i INDICAÇÃO

Se não houver informação correspondente, PTY NONE é apresentado no visor. Se a informação for demasiado longa para o visor, é apresentada como texto com barra de deslocação.

Definir a hora manualmente (no Modo Rádio)

Se a hora não for definida automaticamente, proceda da seguinte maneira:

◆ Pressione o botão DISP (20) durante algum tempo até a hora aparecer como ligada no ecrã. ◆ Mantenha o botão DISP (20) premido até a hora piscar no visor. ◆ Utilize o botão ▶ (23) para definir os minutos. ◆ Utilize o botão ◀ (23) para definir as horas.

Repor o Rádio

Para repor as definições de fábrica do aparelho, prima o botão RESET (30) com um objecto pontiagudo, por ex. o bico de uma caneta.

Faça reset ao aparelho quando:

◆ utilizar pela primeira vez depois de ligar toda a cablagem, ◆ ocorrer alguma anomalia nos botões, ◆ forem exibidas mensagens de erro.

Funções de Rádio

◆ Prima repetidamente PAIR/MOD (4) até a frequência e a banda serem exibidas.

Seleccionar Frequência da Banda

♦ Prima 📞/ BND (26) para alternar entre FM1, FM2, FM3 e MW. É apresentada a frequência da banda selecionada.

Pesquisa Automática

♦ Prima ▶ (23) ou ◀ (23) para iniciar a pesquisa automática. SEARCH é exibido. A pesquisa para se encontrar uma estação.

Pesquisa Manual

◆ Mantenha premido ▶ (23) ou ◀ (23) até MANUAL ser exibido. ♦ Prima ▶ (23) ou ◀ (23) para percorrer a banda de frequência FM em passos de 0,05 MHz e 9 kHz para MW até a frequência pretendida ser exibida.

Após dois segundos sem alterações, o aparelho volta à pesquisa automática. O visor mostra AUTO.

Guardar Estação

Estão disponíveis 6 predefinições de estação para cada banda de frequência.

◆ Pressione e mantenha pressionada a tecla numérica (8) durante cerca de 2 segundos para guardar a estação atual. Pode ser ouvido um bip após memorizar as estações com sucesso (exceto se tiver BEEP OFF).

Aceder a Posições de Estações

♦ Prima 📞/ BND (26) para selecionar a banda de frequência pretendida.

♦ Prima um dos botões numéricos (8) para aceder à respetiva estação.

Guardar Automático

◆ Prima 📞/ BND (26) para selecionar a banda de frequência pretendida. Mantenha premido */+ / AS/PS (21). SEARCH é exibido. O aparelho inicia a pesquisa automática. Quando uma estação é encontrada (pela função de análise), será reproduzida durante alguns segundos antes de analisar a estação seguinte. A posição respetiva pisca. ◆ Prima um dos botões numéricos (8) para aceder à respetiva estação.

Percorrer as Estações Guardadas

♦ Prima */+ / AS/PS (21). Todas as estações são reproduzidas por instantes em sequência. ♦ Prima */+ / AS/PS (21). Quando surgir a estação pretendida, esta estação mantém-se sintonizada.

Frequências Alternativas (AF)

AF é uma função RDS (Sistema de Dados de Rádio) e só está disponível para estações FM. O aparelho pesquisa de fundo a melhor frequência para a estação selecionada.

◆ Prima o botão AF/MON (22) para ligar ou desligar esta função.

AF é exibido: A função é ativada e a informação RDS é recebida.

AF pisca: Não é recebida informação RDS.

AF não é exibido: A função é desativada.

Tipo de Programa (PTY)

Algumas estações FM, além do nome da estação, transmitem também o tipo de programa.

Pode procurar estações com determinados géneros.

◆ Pressione o botão PTY (17). ◆ Selecione o código PTY pretendido ao premir os botões ▲▼ (23). O género PTY é exibido.

Estes tipos de programas podem ser, por exemplo:

SPORT

NEWS

POP M

CLASSICS

Depois de selecionar um código PTY, prima o botão (23). PTY SEEK é apresentado no visor. O aparelho pesquisa estações que correspondem ao código PTY definido e pára se encontrar uma estação correspondente. Se não estiver disponível nenhuma estação com o respectivo género PTY, é apresentado PTY NONE.

A função PTY é desactivada se o género PTY seleccionado não for mais recebido. Ou pressione o botão PTY (17) para terminar a função anterior.

Informação de Trânsito (TA)

◆ Pressione o botão EQ/TA (19) para ligar ou desligar este modo. TA é exibido com o modo activo.

No modo TA, mudar de qualquer modo de funcionamento é feito imediatamente para uma estação de rádio que emita notícias de trânsito nesse momento. TRAFFIC é apresentado no visor. O nível de volume é ajustado para o valor definido no menu para a transmissão de informação de trânsito.

◆ Pressione brevemente o botão EQ/TA (19) durante a reprodução do rádio sobre informação de trânsito para interromper a função TA sem desligar a função.

Funções Gerais de CD

Função Anti-choque (ESP - Protecção de Choque Eléctrico)

O aparelho está equipado com função anti-choque. Esta função compensa buracos ou ruas irregulares e garante uma reprodução sem interrupções.

Inserir e Remover o CD

◆ Pressione o botão para soltar o painel frontal (1) para movimentar o painel de controlo para baixo. Introduza um CD com a etiqueta virada para cima no leitor de CD. Movimente o painel de controlo de novo. O visor mostra CDP PLAY. Inicia a reprodução do CD. Para ejectar o CD, pressione o botão ▲ (28) quando o painel de controlo tiver sido movimentado para baixo. O CD é rejeitado. O aparelho muda para o modo Rádio. ◆ Remova o CD do leitor. O CD será recolhido novamente após 10 minutos, se não for removido da ranhura; neste caso, a reprodução não começa automaticamente.

i INDICAÇÃO

▶ Tenha em atenção: Existe uma grande variedade de software de gravação e compressão no mercado; existem diferenças de qualidade entre CDs e os CDs gravados em casa. Além disso, a indústria musical não tem padrões fixos (protecção de cópia). Por este motivo, pode acontecer que, em casos raros, ocorram problemas de reprodução de CDs e CDs de MP3/WMA. Não se trata de um defeito do aparelho.

◆ Prima repetidamente PAIR/MOD (4) até CDP PLAY ser exibido.

Saltar Faixa

◆ Prima ▶ (23) ou ◀ (23) para saltar para a faixa seguinte ou anterior. O número do título e a hora de reprodução decorrida são apresentados no visor.

Avançar/Retroceder Rapidamente

◆ Mantenha premidas as teclas ▶ (23) ou ◀ (23) para iniciar a função de avançar ou retroceder rapidamente.

Pausa

◆ Prima PAU (9) para pausar a reprodução. S-PAUSE é mostrado no visor. ◆ Prima novamente PAU (9) para continuar a reprodução.

Modo Repetir

◆ Prima RPT (11) para repetir a faixa atual ou para repetir o título atual. S-RPT e o título atual são apresentados. Prima novamente para voltar ao modo de reprodução normal. ◆ Apenas para ficheiros MP3 e CDs no formato MP3: Mantenha o botão RPT (11) premido por instantes, para repetir a pasta atual. Visualiza D-RPT e a faixa atual. Prima o botão para retomar a reprodução normal.

Intro

Prima SCN (10). O visor mostra S-SCAN. Todas as faixas são reproduzidas durante 10 segundos em sequência. Prima novamente para voltar ao modo de reprodução normal. ◆ Apenas para ficheiros MP3 e CDs no formato MP3: Mantenha o botão SCN (10) premido por instantes. Todos os títulos na pasta atual são reproduzidos em sequência durante cerca de 10 segundos. D-SCAN e o título atual são apresentados no ecrã. Prima o botão para retomar a reprodução normal.

Reprodução Aleatória

◆ Prima SHF (14). S-SHF e o título atual são apresentados no visor. As faixas são reproduzidas aleatoriamente. Prima novamente para voltar ao modo de reprodução normal. ◆ Apenas para ficheiros MP3 e CDs no formato MP3: Mantenha o botão SHF (14) premido por instantes. Começa uma reprodução aleatória de todos os títulos da pasta atual. D-SCAN e o título atual são apresentados no ecrã. Prima o botão para retomar a reprodução normal.

Funções Adicionais CDs MP3/WMA

Saltar Álbum

- Prima DIR - (13) ou DIR + (12) para saltar para o álbum seguinte ou anterior. A reprodução da primeira faixa do álbum selecionado inicia-se automaticamente.

Função Pesquisar

Pesquisar Título

◆ Prima */+ / AS/PS (21). ◆ Prima os botões ▲/▼ (23) até o número do título pretendido ser apresentado no ecrã. ◆ Prima SEL (5) para confirmar. A faixa selecionada é reproduzida.

Pesquisa de Ficheiro e Nome de Álbum

◆ Prima */+ / AS/PS (21) duas vezes. ◆ Prima os botões ▲/▼ (23), até o símbolo pretendido ser apresentado no visor e confirme a definição ao premir o botão SEL (5). ◆ Repita este passo até inserir os caracteres pretendidos. ◆ Prima 📞/ BND (26) para confirmar. São apresentadas todas as faixas que começam pelos caracteres inseridos. ◆ Selecione o título pretendido ao premir o botão ▲/▼ (23). Utilize o botão ▼/BND para iniciar a reprodução (26).

Pesquisa de Diretório

◆ Prima */+ / AS/PS (21) três vezes. ◆ Prima os botões ▲/▼ (23) para selecionar o diretório pretendido. (ROOT = diretório principal) ◆ Confirme a sua seleção ao premir o botão SEL (5). ◆ Agora selecione o título que deseja na pasta selecionada. Faça a sua seleção ao premir os botões ▲/▼. Confirme a sua seleção pressionando o SEL. O título é procurado e reproduzido.

Saída USB

i INDICAÇÃO

A grande variedade de dispositivos USB existentes no mercado impede-nos de garantir a total compatibilidade com todos os dispositivos USB. Por este motivo, pode acontecer que, em casos raros, ocorram problemas de reprodução para dispositivos USB. Não se trata de um defeito do aparelho. Tenha em atenção que: As portas USB só servem para reproduzir dados memorizados e não para carregar outros dispositivos externos (como os smartphones). Só pode ser assegurada uma fonte de alimentação de baixa tensão (100 mA). Esta porta USB não foi concebida para ser utilizada, por exemplo, com discos rígidos externos de 2,5 polegadas, que podem apresentar correntes de arranque de até 1100 mA. Utilize a entrada AUX-IN fornecida para reproduzir música com o seu smartphone, iPod ou iPhone, respetivamente. Exceto se a reprodução de música através de Bluetooth não for suportada.

Ligar Dispositivo

◆ Abra a tampa de proteção da saída USB. Ligue o seu dispositivo USB. O aparelho deteta os ficheiros MP3 ou WMA no dispositivo e USB PLAY é exibido. A reprodução inicia automaticamente. Para evitar acumulação de lixo, volte a colocar a tampa de proteção se não tiver nenhum dispositivo USB ligado.

Reprodução e Função de Pesquisa

◆ O funcionamento para reprodução de ficheiros de dispositivos média externos assim como a função de pesquisa são semelhantes aos CDs MP3. ◆ Prima repetidamente PAIR/MOD (4) para selecionar o modo USB.

Leitor de Cartões (SD/MMC)

i INDICAÇÃO

A grande variedade de cartões de memória existentes no mercado impede-nos de garantir a total compatibilidade com todos os cartões de memória. Por este motivo, pode acontecer que, em casos raros, ocorram problemas de reprodução de cartões de memória. Não se trata de um defeito do aparelho.

Ligar Dispositivo

◆ Retire o painel de controlo (ver página 49). Insira um cartão de memória com a etiqueta orientada para a ranhura do cartão até ficar encaixado e ouvir um clique. Insira de novo o painel de controlo (ver página 49). O visor mostra SD PLAY. A reprodução de faixas MP3/WMA do cartão de memória começa automaticamente.

Remoção dos dispositivos de armazenamento de dados

◆ Pressione a ponta do cartão para o remover.

Reprodução e Função de Pesquisa

◆ O funcionamento para reprodução de ficheiros de dispositivos média externos assim como a função de pesquisa são semelhantes aos CDs MP3. ◆ Prima repetidamente PAIR/MOD (4) para seleccionar o modo de cartão.

Telefonar através de Bluetooth

Bluetooth é uma tecnologia para ligação rádio sem fios para dispositivos a pequenas distâncias. A tecnologia Bluetooth permite a utilização mãos-livres de telemóveis. O condutor pode ter uma conversa através do seu telemóvel sem ter de o segurar perto da orelha.

Este aparelho oferece-lhe a opção de utilizar um telemóvel com capacidade Bluetooth. O raio de função está limitado a cerca de 3 metros, dependendo do aparelho.

Para uma qualidade de som ideal durante uma chamada telefónica

Não coloque o volume demasiado alto. Fazê-lo poderia provocar interferência (apitos) com as colunas.

i INDICAÇÃO

A definição das colunas depende das posições de instalação da coluna em relação ao microfone e por isso não pode ser especificada.

Registar dispositivos (PAIRING)

Antes de poder fazer uma chamada através do auto-rádio, tem de emparelhar os aparelhos.

◆ Mantenha o botão PAIR/MOD (4) premido até PAI-RING surgir no visor. ◆ Seleccione o menu Bluetooth no seu telemóvel e registe o auto-rádio no seu telemóvel. Consulte o manual do seu telemóvel. O aparelho "CarBT" surge como seleção no seu telemóvel. Insira a senha "0000" no seu telemóvel, de acordo com o fabricante do aparelho, o modelo e software. ◆ Se o registo tiver sido executado com sucesso, PAIR OK e CONN OK surgem no visor do seu auto-rádio. O símbolo "®" é apresentado no ecrã (7). O auto-rádio altera automaticamente para o modo BT AUDIO.

i INDICAÇÃO

Se o registo não for executado com sucesso, "NOT PAIR" surge no ecrã do auto-rádio. De acordo com o fabricante do telemóvel, pode ter de efectuar novamente o registo (PAIRING) para emparelhar o seu telemóvel com o auto-rádio. ▶ A compatibilidade Bluetooth não pode ser garantida para modelos futuros de telemóveis. Para garantir uma ligação ideal, verifique se a bateria do seu telemóvel está totalmente carregada. ▶ Algumas marcas de telemóveis possuem um modo de economia de energia. Desactive o modo de economia de energia uma vez que, desse modo, podem surgir problemas quando telefona através de Bluetooth. Para poder realizar e receber chamadas, o Bluetooth tem de permanecer ligado no seu telemóvel. Consulte o manual de utilizador do seu telemóvel. ▶ Certifique-se que fala através do microfone integrado (24). Não pode ligar um microfone externo.

Desligar dispositivos (botão #/SCAN/CON (18))

• Os dispositivos permanecem ligados se desligar o autorádio através da ignição ou do aparelho.
• Mantenha o botão #/SCAN/CON (18) premido para desligar também os dispositivos. DISCONN é apresentado no ecrã (7).

Voltar a ligar dispositivos (botão #/SCAN/CON (18))

Este aparelho suporta a nova ligação automática.

Os requisitos são:

• Os dispositivos já estão emparelhados.
• O Bluetooth está activado no seu telemóvel.
• O seu telemóvel suporta esta função.

Depois do auto-rádio ser desligado e ligado novamente através da ignição ou do aparelho, a nova ligação automática é activada. Isto pode demorar alguns segundos. CONN TRY é apresentado no ecrã (7).

Se a ligação for restaurada, CONN OK surge no ecrã.

i INDICAÇÃO

▶ Como alternativa, também pode manter o botão #/SCAN/CON (18) premido por instantes. CONN TRY também é apresentado no ecrã (7).

Definições do menu telefone

Este menu só pode ser aberto se tiver ligado um aparelho com sucesso ao auto-rádio.

♦ Prima o botão T-MENU (25). ◆ Prima novamente o botão T-MENU para abrir o próximo item. ♦ Prima os botões ▲/▼ (23), para alterar a definição apresentada.

Estão disponíveis as seguintes definições:

PRE NUM Aqui tem acesso aos 10 números de marcação rápida. Para atribuir um número de marcação rápida, siga os passos abaixo:

◆ Utilize os botões ▲/▼ (23) para selecionar um local na memória (0-9).

i INDICAÇÃO

Se um local na memória estiver vazio, EMPTY é apresentado no ecrã. Se um local na memória já estiver ocupado, o número de telefone guardado é apresentado. ◆ Confirme a sua seleção ao premir o botão SEL (5). DIAL→ é apresentado no visor. Insira, com a ajuda dos botões numéricos, o número de telefone pretendido. ◆ Guarde o número de telefone ao premir SEL. SAVE OK é apresentado no ecrã.

i INDICAÇÃO

Se tiver inserido um ou mais números incorrectamente, pode eliminar os números com o botão 📞/BND (26). Prima por instantes: Os números são eliminados um a um. Mantenha premido: Todos os números inseridos são eliminados. ▶ A marcação rápida guardada é eliminada se o auto-rádio for reposto, através do botão RESET (30).

Usar um número de marcação rápida guardado

◆ Prima o botão ↗ (3). DIAL → é apresentado no ecrã. Mantenha o botão numérico correspondente premido para ligar para o número de telefone pretendido. CALLING surge no ecrã.

RECEIVED Aqui pode visualizar uma lista dos últimos números de telefone recebidos. Prima o botão

(3) para ligar ao número apresentado.

DIALED Aqui pode visualizar os últimos 10 números de telefone marcados.

MISSED Aqui pode visualizar as chamadas perdidas.

MANU Definições de atendimento de chamadas

ANS / ■ MANU ANS: Para aceitar uma chamada, AUTO tem de premir o botão (3).

ANS ■ AUTO ANS: O auto-rádio aceita a chamada sem ter de premir o botão.

TALK Pode definir o volume pretendido para a

VOLUME chamada aqui.

Terminar a chamada

◆ Utilize o botão 📞/ BND (26) para terminar as chamadas em curso. CALL END é apresentado no ecrã.

i INDICAÇÃO

Para rejeitar a recepção de uma chamada, prima novamente o botão 📞/ BND (26).

Fazer chamadas

◆ Prima o botão ↘ (3). DIAL → apresentado no ecrã. ◆ O número de telefone é inserido com os botões numéricos. O número de telefone inserido é apresentado no ecrã do auto-rádio.

INDICAÇÃO

Se tiver inserido um ou mais números incorretamente, pode eliminá-los com o botão /BND (26).

Prima por instantes: Os números são eliminados um a um.

Mantenha premido: Todos os números inseridos são eliminados.

Para ligar o número pretendido, prima depois o botão

(3). CALLING é apresentado no ecrã.

Remarcar

O aparelho guarda o último número marcado. Para voltar a ligar este número, siga os passos abaixo:

♦ Prima duas vezes o botão ↗ (3). LAST NUM e o último número de telefone selecionado é apresentado no ecrã. ♦ Prima novamente o botão ↗ (3) para ligar para o número apresentado.

Receber chamadas

Quando está a receber chamadas, o som de toque é transmitido pelas colunas e se o contacto tiver um telefone com capacidade CLIP "Calling Line Identification Presentation (ID de chamada)", o número do contacto é apresentado no ecrã do auto-rádio. Caso contrário "RINGING" surge no ecrã.

Para poder atender uma chamada recebida, prima o botão (3). Pode ouvir quem lhe liga através das colunas do seu carro.

Transferir a chamada entre o auto-rádio e o telemóvel Pode transferir a chamada novamente para o seu telemóvel.

Para tal, mantenha o botão T-MENU (25) premido. TRANSFER é apresentado no ecrã (7). O auto-rádio ativa o modo MUTE. Mantenha este botão novamente premido para transferir a chamada para o auto-rádio.

Reprodução de música através de A2DP (Advanced Audio Distribution Profile)

Isto envolve um perfil de Bluetooth de outro fabricante. Os sinais áudio estéreo são transferidos sem fios entre o aparelho de reprodução (fonte) e o aparelho receptor. Para poder controlar remotamente a fonte, o aparelho de reprodução tem de suportar o perfil AVRCP (Audio Video Remote Control Profile - Perfil de distribuição áudio avançado).

Não pode ser garantida a total funcionalidade, devido a diferentes fabricantes de aparelhos, modelos e versões de software.

◆ Depois de ter ligado os aparelhos um ao outro, pode começar a reprodução de música, utilizando o botão PAU (9). Pode começar a reprodução de música antes no seu telemóvel, dependendo do fabricante do aparelho, modelo e versões de software. ◆ Utilize os botões ▶/◀ (23) para seleccionar a faixa de música seguinte ou anterior.

Limpeza

Precauções de Segurança

ATENÇÃO

Possíveis danos ao aparelho!

▶ Certifique-se de que não entra humidade no aparelho, pois pode causar danos irreparáveis.

Limpeza

- Limpe o aparelho apenas com um pano ligeiramente húmido.

Resolução de Problemas

Este capítulo descreve importantes instruções para resolução de problemas. Siga todas as instruções para evitar ferimentos, perigos e danos.

Precauções de Segurança

AVISO

Siga as seguintes precauções de segurança para evitar perigos e danos:

As reparações elétricas só devem ser executadas por pessoal especializado, com formação dada pelo fabricante. As reparações incorretas podem ser perigosas para o utilizador e danificar o aparelho.

Resolução de Problemas

Problema Causa Possível Solução
Impossível ligar o aparelho.	A ignição do carro está desligada.	Se a fonte de alimentação estiver correc-tamente ligada ao terminal do acessório do carro, rode a chave para “ACC”.
Não há som	O volume está no mínimo.	Aumente o volume.
	Cablagem errada.	Verifique a cablagem.
Não conse-gue carregar nem ejectar o disco.	Presença de disco no interior do leitor.	Remova o disco do leitor e coloque um novo disco.
	Inseriu o disco na direcção inversa.	Insira o disco compac-to com a etiqueta para cima.
	O disco está muito sujo ou com defei-to.	Limpe o disco ou tente reproduzir outro disco novo.
	O formato do CD não é suportado.	Introduza um CD diferente.
	Erro ao gravar o CD.	Verifique o seu CD num leitor diferente.
	A temperatura no interior do carro é demasiado elevada.	Arrefeça ou espere até a temperatura ambiente voltar ao normal.
	Condensação no laser.	Desligue o aparelho durante algumas horas até a humidade evapo-rar.
CD salta.	Ângulo de instala-ção superior a 30°.	Diminua o ângulo de instalação para menos de 30°.
	CD sujo ou danifi-cado.	Limpe o CD ou repro-duza um CD diferente.
As teclas de função não funcionam.	O microcomputa-dor integrado não está a funcionar, devido ao ruído.	Prima RESET (30).
	O painel frontal não está instalado correctamente.	Remova o painel frontal, prima RESET e volte a inserir o painel.

Problema Causa Possível Solução
O rádio não funciona ou não tem pesquisa automática.	O cabo da antena não está ligado.	Insira o cabo da antena de modo firme.
	Os sinais são dema-siado fracos.	Seleccione a estação manualmente.
A memória da estação não funciona.	Terminal 4 do conector ISO A (continuo positivo) ligado incorrectamente.	Verifique a cablagem. Consulte o capítulo "Ligações".
Dispositivo USB não funciona.	A saída USB é compatível apenas com dispositivos USB adequados. Nem todos os dispositivos disponíveis estão em conformidade com as normas. Possivelmente ligou um dispositivo não em conformidade.	Ligue um dispositivo USB em conformidade. Certifique-se que está formatado em FAT32.
Cartão de memória SD/MMC não funciona.	O aparelho não consegue ler o cartão.	Verifique o cartão. Insira-o com o lado impresso voltado para cima. Certifique-se que está formatado em FAT32.
Não pode ser feita a ligação através de Bluetooth.	O Bluetooth está desligado no seu telemóvel.	Active o Bluetooth no seu telemóvel.

Alimentação com adaptador 12 V =

Humidade (sem condensação) 5 - 90 %

Dimensões (C x L x A): 181 x 163 x 52 mm

Peso 1,33 kg

Potência de saída máx 4 x 40 W (PMPO)

Controlo de som

- Baixo (a 100 Hz) ±10 dB

Intervalo de frequência FM 87,5 - 108 MHz

Sensibilidade (FM) 10 μV

IF (FM) 10,7 MHz

Separação de canal >25 dB

Intervalo de frequência (AM) 522 - 1620 kHz

IF (AM) 450 kHz

Sensibilidade (AM) 36 dBu

Leitor de CD

Relação S/R > 55 dB

Separação de canal > 50 dB

Frequência de resposta 40 Hz - 18 kHz

Requisitos do formato MP3/WMA

Valor de compressão 16 - 320 kBit/s

Taxa de amostra 44,1 kHz

Declaração de Conformidade

A ETV – Elektro-Technische Vertriebsgesellschaft mbH declara que o aparelho AR 4021 BT está em conformidade com os requisitos básicos da directiva de interferência rádio (compatibilidade electromagnética) de veículos 2004/104/EG:

Pode ser pedida uma cópia da declaração de conformidade através do endereço acima indicado.

Índice

A

A2DP 56

Aceder a posições de estações....52

Acessórios incluídos....45

Avançar/retroceder rapidamente....53

B

Bluetooth....54

Botão DISP....51

Botão EQ 51

Botão RESET 52

C

Configurações

Agudos....50

AREA....51

Baixo....50

Balanço....50

BEEP....51

Desvanecer....50

EON TA....51

HOUR 51

MASK....51

PCLK....51

PI....51

P-VOL....51

REG 51

RETUNE....51

TA....51

TA VOL....51

Volume 50

D

Desligar 50

F

Fixar painel frontal....49

Frequências alternativas (AF)....52

Função anti-choque....53

Função de Loudness 51

Função pesquisar....53

G

Guardar automático....52

Guardar estação....52

|

Informação de trânsito (TA)....52

Inserir CD....53

Instalação da entrada ISO 48

Instalação (Toyota ou Nissan)....48

Intro....53

L

Ligação dos terminais ISO....46

Ligação eléctrica da antena do carro A5 (ISO A) .....46

Ligações do painel traseiro....46

Ligar....49

Ligar amplificador externo 46

M

Modo repetir....53

P

Pausa....53

Percorrer as estações guardadas....52

Pesquisa automática 52

Pesquisa manual....52

Programas locais (REG)....51

R

Remover 48

Remover CD....53

Reprodução aleatória....53

S

Saltar álbum....53

Saltar faixa ....53

Seleccionar frequência da banda....52
