MANUAL DE UTILIZADOR AY-XPC7JR SHARP

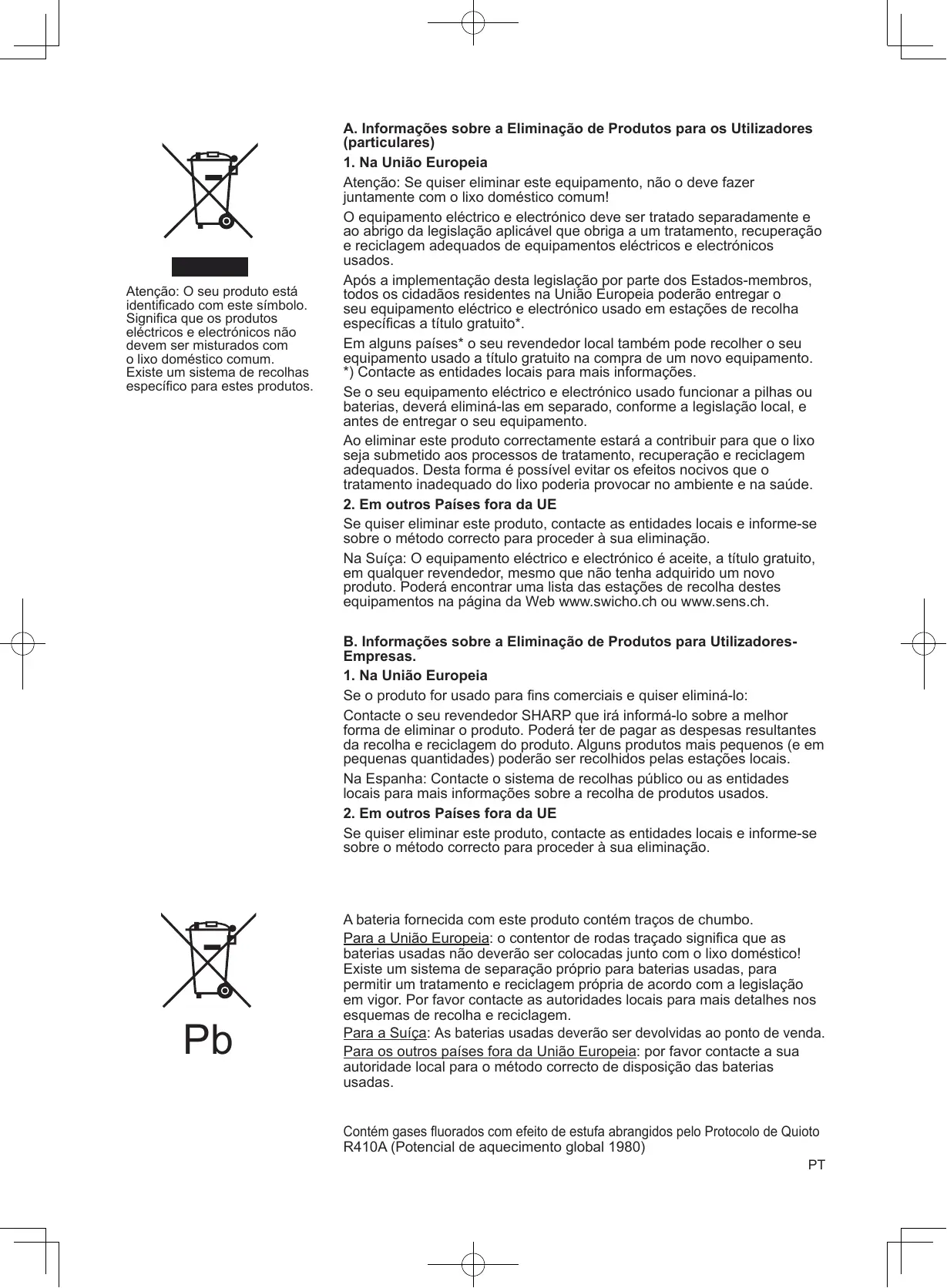

Atenção: O seu produto está identificado com este símbolo. Significa que os produtos eléctricos e electrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolhas específico para estes produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares) 1. Na União Europeia Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum! O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos eléctricos e electrónicos usados. Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico e electrónico usado em estações de recolha específicas a título gratuito*. Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento. *) Contacte as entidades locais para mais informações. Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento. Ao eliminar este produto correctamente estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde. 2. Em outros Países fora da UE Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação. Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swicho.ch ou www.sens.ch. B. Informações sobre a Eliminação de Produtos para UtilizadoresEmpresas. 1. Na União Europeia Se o produto for usado para fins comerciais e quiser eliminá-lo: Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais pequenos (e em pequenas quantidades) poderão ser recolhidos pelas estações locais. Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para mais informações sobre a recolha de produtos usados. 2. Em outros Países fora da UE Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.

A bateria fornecida com este produto contém traços de chumbo. Para a União Europeia: o contentor de rodas traçado significa que as baterias usadas não deverão ser colocadas junto com o lixo doméstico! Existe um sistema de separação próprio para baterias usadas, para permitir um tratamento e reciclagem própria de acordo com a legislação em vigor. Por favor contacte as autoridades locais para mais detalhes nos esquemas de recolha e reciclagem. Para a Suíça: As baterias usadas deverão ser devolvidas ao ponto de venda. Para os outros países fora da União Europeia: por favor contacte a sua autoridade local para o método correcto de disposição das baterias usadas. Contém gases fluorados com efeito de estufa abrangidos pelo Protocolo de Quioto R410A (Potencial de aquecimento global 1980)

PT PORTUGUÊS Leia atentamente este manual de instruções antes de usar o produto. Guarde o manual num lugar seguro para rápida consulta futura.

ATENÇÃO PARA A INSTALAÇÃO/

REMOÇÃO/REPARAÇÃO CONTEÚDO

• Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorrecto poderá provocar choque eléctrico, fugas de água, fogo etc. Consulte o seu revendedor ou outro pessoal de assistência qualificado para a instalação/remoção/reparação do aparelho.

• INSTRUÇÕES DE SEGURANÇA IMPORTANTES PT-1 • NOMES DAS PEÇAS PT-2 • UTILIZAÇÃO DO CONTROLO REMOTOPT-4 • INSTALAÇÃO DO FILTRO PURIFICADOR DE AR PT-5 • SUGESTÕES PARA POUPAR ENERGIAPT-5 • MODO DE FUNCIONAMENTO AUXILIAR PT-5 • FUNCIONAMENTO BÁSICO PT-6 • REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR PT-7 • FLUXO DE AR PROGRESSIVO PT-8 • MODO DE FUNCIONAMENTO A PLENA FORÇA PT-8 • FUNCIONAMENTO DO PLASMACLUSTER PT-9 • OPERAÇÃO DE AUTO LIMPEZA PT-9 • TEMPORIZADOR DE UMA HORA PT-10 • FUNCIONAMENTO COM TEMPORIZADOR PT-10 • SUGESTÕES ACERCA DO PAINEL INDICADOR PT-12 • MANUTENÇÃO PT-12 • NOTAS SUPLEMENTARES SOBRE FUNCIONAMENTOPT-13 • ANTES DE SOLICITAR ASSISTÊNCIA PT-14

PRECAUÇÕES COM A UTILIZAÇÃO

INSTRUÇÕES DE SEGURANÇA IMPORTANTES CUIDADOS PARA A SUA UTILIZAÇÃO

PRECAUÇÕES COM A COLOCAÇÃO/ INSTALAÇÃO • Assegurar-se de que liga o ar condicionado ao fornecimento de energia de tensão e frequência taxadas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio. • Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar. • Dispor o tubo de drenagem para assegurar uma boa drenagem. Uma drenagem insuficiente poderá provocar que a sala, mobiliário, etc. fiquem molhados. • Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização podem resultar em danos para a unidade e causar choque eléctrico. Tenha o cuidado de não expor o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física. Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem na sala. Nunca introduzir objectos na unidade.A introdução de objectos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas interiores. Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico. Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor cortacircuitos. O aparelho deverá ser instalado de acordo com os regulamentos nacionais de instalações eléctricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou pelo seu agente de serviço ou pessoa identicamente qualificada a fim de evitar uma situação de perigo. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. Não espalhar ou verter água directamente sobre a unidade. A água poderá causar choque eléctrico ou danos do equipamento.

Abrir periodicamente uma janela ou uma porta para ventilar a sala, especialmente quando utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio. Não utilizar os botões com as mãos molhadas.Poderá causar choque eléctrico. Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo. Verificar periodicamente o desgaste do chassis de montagem da unidade exterior e certificar-se de que se encontra firmemente na posição. Não colocar nada sobre a unidade exterior nem a pisar. O objecto ou a pessoa podem cair, causando ferimentos. Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas. Não colocar um recipiente com água sobre a unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico. Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido. Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão. As crianças pequenas devem ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

NOMES DAS PEÇAS UNIDADE INTERIOR 1

16 Lâmpada de TEMPORIZADOR (laranja ) 17 Lâmpada de FUNCIONAMENTO (vermelha )

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

5 Botão LIGAR/DESLIGAR 6 Botão do TERMOSTATO 7 Botão de PLENA FORÇA

10 Botão LIGAR POR TEMPORIZADOR (para regular o temporizador)

11 Botão DESLIGAR POR TEMPORIZADOR (para regular o temporizador)

12 Botão TEMPORIZADOR DE UMA HORA

13 Botão AVANÇAR HORA

14 Botão RECUAR HORA

15 Botão de AUTO LIMPEZA

16 Botão ACTIVAR/ANULAR TEMPORIZADOR 17 Indica que o compartimento das pilhas se encontra debaixo desta marca

25 Regulação do termostato para modos de funcionamento AUTOMÁTICO e SECAR

30 Indicador LIGAR POR TEMPORIZADOR/RELÓGIO Indica o tempo de ligação do temporizador ou a hora actual. 31 Indicador DESLIGAR POR TEMPORIZADOR Indica o tempo de desligamento do temporizador ou a regulação do temporizador de uma hora.

8 Botão de FLUXO DE AR PROGRESSIVO UTILIZAÇÃO DO CONTROLO REMOTO INSTALAR AS PILHAS ATENÇÃO: • Não exponha a janela receptora à insolação demasiado forte ou directa, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa. • Se utilizar uma lâmpada fluorescente com um arrancador rápido na mesma sala em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal. • A unidade pode ser afectada por sinais emitidos pelo telecomando de um televisor, de um videogravador ou de outro equipamento que seja utilizado na mesma sala. • Não deixe o controlo remoto exposto à insolação directa ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes podem provocar a sua descoloração ou danificá-los.

Use duas pilhas AAA (R03).

1 Retire a tampa do controlo remoto. Insira as pilhas no compartimento as2 segurando que os pólos (+) y (-) fiquem correctamente posicionados. • Se as pilhas estiverem devidamente instaladas aparecerá no mostrador “AM 6:00”.

3 Recoloque a tampa.

Existem dois tipos de funcionamento: relógio de 12 horas e relógio de 24 horas. Exemplo: 5 horas da tarde

• A duração de vida útil da pilha é de aproximadamente um ano sob condições normais de utilização. • Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo. • Se o controlo remoto não funcionar normalmente, depois de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos. • Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

activar o relógio de 12 horas carre1 Para gue uma vez no botão RELÓGIO no primeiro passo.

COMO UTILIZAR O CONTROLO REMOTO Carregue nos botões AVANÇAR ou RECU2 AR A HORA para acertar a hora do relógio.

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal. • Assegure-se de que não há qualquer objecto, como por ex., cortinas, entre o controlo remoto e a unidade. • O controlo remoto funciona até uma distância de sete metros.

3 Carregue no botão ACT/C.

Para activar o relógio de 24 horas, carregue duas vezes no botão RELÓGIO no primeiro passo.

• Mantenha o respectivo botão premido para avançar ou recuar rapidamente a hora visualizada.

• Os dois pontos (:) piscam para indicar que o relógio está a funcionar.

2 3 1 NOTA: • Estando programado o modo de temporizador, o relógio não pode ser acertado.

SUGESTÕES PARA POUPAR ENERGIA INSTALAÇÃO DO FILTRO PURIFICADOR DE AR Os filtros purificadores de ar são fornecidos como acessórios desta unidade. Durante o funcionamento do ar condicionado, os filtros retiram a poeira e o fumo de tabaco do ar e debitam ar limpo.

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado. REGULAR A TEMPERATURA CORRECTA • Regulando o termostato no modo FRIO para uma temperatura 1 °C acima da temperatura desejada e 2 °C abaixo no modo CALOR pode economizarse aproximadamente 10 por cento de electricidade. • Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

1 Retire os filtros de ar.

Abra o painel de abrir. Empurre os filtros ligeiramente para cima a fim de os desencaixar. 3 Puxe os filtros de ar para baixo a fim de os poder tirar. 1 2

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR • Evitando que os raios de sol entrem directamente na sala durante o arrefecimento, pode reduzir-se o consumo de corrente. • Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

o filtro purificador de ar sob os ba2 Instale tentes do filtro localizados no filtro de ar. Batente do filtro

Filtro purificador de ar

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAR POR TEMPORIZADOR RETIRE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO • A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

MODO DE FUNCIONAMENTO AUXILIAR Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA DESACTIVAR Prima novamente o botão AUX. • A lâmpada vermelha de FUNCIONAMENTO ( na unidade apaga-se.

Precauções • Os filtros estão selados num saco plástico para preservar o seu efeito de recolha de poeira. Não abra o saco até precisar de usar os filtros. (Caso contrário, a vida dos filtros poderá ser encurtada.) • Não exponha os filtros à luz solar directa. (Caso contrário poderão deteriorar-se.)

NOTA: • Se o botão AUX for premido durante o funcionamento normal, a unidade é desligada.

PORTUGUÊS Levante o painel de abrir da unidade interna e prima o botão AUX. • A lâmpada vermelha de FUNCIONAMENTO( ) na unidade acende e a unidade começa a funcionar no modo AUTO. • A velocidade da ventoinha e a regulação da temperatura são ajustadas em AUTO.

1 Recoloque os filtros na posição inicial. 2 Feche o painel de abrir. 3 Empurre com força para o engatar devida-

FUNCIONAMENTO BÁSICO no botão MODO para escolher 1 oCarregue modo de funcionamento. AUTO CALOR

FRIO SECAR Carregue no botão LIGAR/DESLIGAR 2 para activar a função.

• A lâmpada vermelha de FUNCIONAMENTO ( ) na unidade acende.

Carregue no botão de TERMOSTATO 3 para regular a temperatura desejada.

MODO AUTO/SECAR • A temperatura pode ser alterada em incrementos de 1 °C dentro da gama de 2 °C a cima a 2 °C a baixo da temperatura determinada automaticamente pelo ar condicionado. (Exemplo: 1 °C mais alta)

C (Exemplo: 2 °C mais baixa)

C MODO FRIO/CALOR • A temperatura pode ser regulada dentro da gama de 18 a 32° C.

no botão FAN para determinar 4 aCarregue velocidade desejada da ventoinha. AUTO SUAVE LENTO RÁPIDO

• No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTO e não pode ser alterada.

Para desligar a unidade, carregue nova5 mente no botão LIGAR/DESLIGAR. • A lâmpada vermelha de FUNCIONAMENTO ( ) na unidade apaga.

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR DIRECÇÃO DO FLUXO VERTICAL DO AR Quando usar o seu ar condicionado com sistema mútiplo Com um ar condicionado de sistema múltiplo, podem ser ligadas múltiplas unidades interiores a uma única unidade exterior.Quando o modo definido for diferente entre as unidade interiores, a(s) unidade(s) interior(es) comandada(s) em último lugar podem não funcionar. • Quando a(s) unidade(s) interior(es) estiver(em) a funcionar em modo CALOR, a(s) outra(s) unidade(s) não pode(m) funcionar em modo FRIO ou SECAR. • Quando a(s) unidade(s) interior(es) estiver(em) a funcionar em modo CALOR, a(s) outra(s) unidade(s) não pode(m) funcionar em modo FRIO ou SECAR. Quando o modo da(s) unidade(s) interior(es) operada(s) em último lugar for(em) diferente(s) da(s) que já está/estão em operação, após alguns segundos, será emitido um longo BIP e o indicador de temperatura no painel de indicações indica “ ” e as lâmpadas FUNCIONAMENTO e TEMPORIZADOR piscam alternadamente. Isto indica que a(s) unidade(s) operada(s) em último lugar não está/estão a funcionar. Nesse caso, altere o modo para o mesmo modo no qual está/estão a operar a(s) outra(s) unidade(s) interior(s).

Carregue uma vez no botão DIRECCIO1 NAR no controlo remoto. • O ajuste das persianas verticais varia continuamente.

Carregue mais uma vez no botão DI2 RECCIONAR assim que as persianas reguladoras verticais alcançarem a posição desejada.

1 2 NOTA: • A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Modos FRIO e SECAR Modo CALOR SUGESTÕES SOBRE O MODO AUTO No modo AUTO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada. • Durante o funcionamento, se se alterar a temperatura exterior, as regulações da temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR Modos e regulações de temperatura

Frio (24 °C) Calor Calor (24 °C) (23 °C)

Frio Frio (25 °C) (26 °C)

Segure na persiana reguladora horizontal como ilustrado e regule a direcção do fluxo do ar.

da sala (Temp.-2°C )

Nunca tente ajustar a persiana reguladora vertical manualmente. • O ajuste manual desta persiana pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto. • Quando os modos FRIO e SECAR são utilizados por um período prolongado com a persiana reguladora vertical ajustada numa posição muito virada para baixo, pode formar-se água de condensação. Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda no modo FRIO com )” durante um a velocidade de ventoinha “SUAVE ( longo período de tempo. Poderá formar-se condensação nas persianas.

Calor (22 °C) Temp. interior

Os valores entre ( ) são temperaturas reguladas

• Quando usar o ar condicionado com multi sistemas, o modo da unidade ligada em primeiro lugar, terá prioridade sobre outra(s) unidade(s) sem referência à tabela acima.

PORTUGUÊS Temp. exterior

MODO DE FUNCIONAMENTO A PLENA FORÇA FLUXO DE AR PROGRESSIVO Nesta operação, o ar condicionado trabalha em plena força para arrefecer ou aquecer a sala tão rapidamente que a poderá utilizar logo após chegar a casa.

Prima o botão FLUXO DE AR PROGRESSIVO durante a operação de arrefecimento ou secagem quando não quiser sentir o ar frio. As persianas de ajuste vertical são reguladas obliquamente para cima para enviar o ar frio para o tecto. Carregue no botão durante a operação de aquecimento. As persianas de ajuste vertical são reguladas para baixo para enviar o ar quente para o solo e para o aquecer.

Para activar o funcionamento de PLENA 1 FORÇA, pressione o botão de PLENA FORÇA durante o funcionamento. • O controlo remoto mostrará “ ”. • O mostrador da temperatura desligar-se-á. • A lâmpada verde PLENA FORÇA ( ) na unidade iluminar-se-á.

Durante a operação, prima o botão 1 FLUXO DE AR PROGRESSIVO. • O controlo remoto mostrará “

PARA CANCELAR PARA CANCELAR Prima novamente o botão FLUXO DE AR PROGRESSIVO.

Pressione de novo o botão de PLENA FORÇA. • O funcionamento de PLENA FORÇA também será cancelado quando for mudado o modo de funcionamento ou quando a unidade for desligada. • A lâmpada verde PLENA FORÇA ( ) da unidade apaga-se.

NOTA: • A operação de FLUXO DE AR PROGRESSIVO é cancelada quando premir o botão PLENA FORÇA enquanto estiver activado o fluxo de ar progressivo. • Se quiser a operação FLUXO DE AR PROGRESSIVO em modo PLENA FORÇA, prima o botão FLUXO DE AR PROGRESSIVO durante a operação em PLENA FORÇA.

NOTA: • Não é possível regular a temperatura nem a velocidade da ventoinha durante a operação em PLENA FORÇA.

OPERAÇÃO DE AUTO LIMPEZA FUNCIONAMENTO DO PLASMACLUSTER O gerador de iões Plasmacluster dentro do ar condicionado libertará iões Plasmacluster positivos e negativos para dentro da sala. Aproximadamente o mesmo número de iões positivos e negativos libertados reduzem os fungos no ar.

A operação AUTO LIMPEZA reduz o crescimento de fungos de bolor com iões Plasmacluster, e seca o interior da unidade de ar condicionado. Utilize a operação nas mudanças de estação. Fungos de mofo já desenvolvidos não podem ser eliminados por esta operação.

a operação, prima o botão 1 Durante PLASMACLUSTER.

o botão AUTO LIMPEZA enquanto 1 Prima a unidade não estiver a funcionar. • No mostrador do controlo remoto aparece “ ”. • A lâmpada azul PLASMACLUSTER iluminarse-á na unidade. • A unidade pára ao fim de quarenta minutos. • O tempo de operação remanescente será indicado no INDICADOR DE TEMPERATURA da unidade interior em contagem decrescente de minutos.

• O controlo remoto mostrará “ ”. • A lâmpada azul PLASMACLUSTER da unidade iluminar-se-á.

1 Pressione de novo o botão PLASMACLUSTER. • A lâmpada PLASMACLUSTER da unidade apaga.

PARA CANCELAR Prima o botão AUTO LIMPEZA. Alternativamente, desligue a unidade pressionando o botão de LIGAR/DESLIGAR. • A lâmpada azul PLASMACLUSTER da unidade apaga.

NOTA: • A utilização da operação PLASMACLUSTER será memorizada e será activada na próxima vez que ligar o ar condicionado. • Para desligar a lâmpada PLASMACLUSTER, prima o botão DISPLAY. • Para executar a operação PLASMACLUSTER sem a acompanhar do modo calor, frio ou secar, prima o botão PLASMACLUSTER enquanto a unidade não estiver a funcionar. O símbolo de modo do controlo remoto apagará e a velocidade da ventoinha não pode ser regulada em AUTO.

NOTA: • Não pode definir a temperatura, velocidade da ventoinha, direcção do fluxo de ar ou regulação do temporizador durante a operação de AUTO LIMPEZA.

PORTUGUÊS PARA CANCELAR TEMPORIZADOR DE UMA HORA FUNCIONAMENTO COM TEMPORIZADOR Se o TEMPORIZADOR DE UMA HORA for activado, a unidade desligará automaticamente ao fim de uma hora.

Carregue no botão TEMPORIZADOR DE UMA HORA. • No mostrador do controlo remoto aparece “ ”. • A lâmpada laranja de TEMPORIZADOR ( ) na unidade iluminar-se-á. • A unidade pára ao fim de uma hora.

DESLIGAR POR TEMPORIZADOR

1 ( ). O indicador DESLIGAR POR TEMPORIfica intermitente; prima os bo2 ZADOR tões AVANÇAR ou RECUAR A HORA para Carregue no botão DESLIGAR POR TEMPORIZADOR

(A hora pode ser regulada em passos de 10 minutos.)

o controlo remoto para a janela receptora da unidade e carregue no botão 3 Aponte ACTIVAR TEMPORIZADOR (ACT/C). • A lâmpada laranja de TEMPORIZADOR ( ) na unidade acende. • Ouvir-se-á um som quando a unidade receber o sinal.

CANCELAR PARA CANCELAR

Pressione o botão CANCELAR TEMPORIZADOR (ACT/C). • A lâmpada laranja de TEMPORIZADOR ( ) na unidade desligar Alternativamente, desligue a unidade pressionando o botão de LIGAR/DESLIGAR. • A l â m p a d a v e r m e l h a d e F U N C I O N A M E N TO ( ) e a lâmpada laranja de TEMPORIZADOR ( ) desligar-se-á na unidade.

NOTA: • O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR. • Se for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade não funcionará durante uma hora nas condições previamente reguladas. • Se desejar fazer funcionar a unidade durante uma outra hora antes de activar TEMPORIZADOR DE UMA HORA, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento. • Se estiverem ajustados LIGAR POR TEMPORIZADOR e/ou DESLIGAR POR TEMPORIZADOR, o botão CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

SUGESTÕES SOBRE DESLIGAR POR TEMPORIZADOR Quando está activo o modo de funcionamento DESLIGAR POR TEMPORIZADOR a temperatura da sala é regulada automaticamente para evitar que a sala fique demasiado quente ou demasiado frio enquanto você está a dormir. (Função automática nocturna) MODO FRIO/SECAR: • Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1° C para além da temperatura regulada. MODO CALOR: • Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3° C abaixo da temperatura regulada.

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

LIGAR POR TEMPORIZADOR no botão LIGAR POR TEMPO1 Carregue RIZADOR ( ). indicador LIGAR POR TEMPORIZADOR ca intermitente; prima os botões AVAN2 OfiÇAR ou RECUAR A HORA para definir a hora desejada.

PARA CANCELAR O MODO TEMPORIZADOR Pressione o botão CANCELAR TEMPORIZADOR (ACT/C). • A lâmpada laranja de TEMPORIZADOR ( ) desligar-se-á na unidade. • No controlo remoto é visualizada a hora actual.

(A hora pode ser regulada em passos de 10 minutos.)

o controlo remoto para a janela receptora da unidade e carregue no botão AC3 Aponte TIVAR TEMPORIZADOR (ACT/C). • A lâmpada laranja de TEMPORIZADOR ( ) na unidade acender-se-á. • Ouvir-se-á um som quando a unidade receber o sinal.

Escolha a condição de funcionamento.

CANCELAR NOTA: • De qualquer modo se o LIGAR POR TEMPORIZADOR, DESLIGAR POR TEMPORIZADOR e TEMPORIZADOR DE UMA HORA estiver activado, o botão de CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

PARA MODIFICAR A HORA Primeiro cancele o TEMPORIZADOR e, a seguir, volte a activá-lo.

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR POR TEMPORIZADORES Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR. Exemplo: Parar o funcionamento às 11:00 da noite e retomar o funcionamento de modo a obter a temperatura desejada no quarto às 7:00 da manhã.

As setas ( ou ) entre o indicador LIGAR POR TEMPORIZADOR e o indicador DESLIGAR POR TEMPORIZADOR mostram qual será o primeiro temporizador a ser activado.

NOTA: • A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTA: • Não pode programar o LIGAR POR TEMPORIZADOR e o DESLIGAR POR TEMPORIZADOR para operar a unidade a diferentes temperaturas ou outras regulações. • Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

estando o aparelho em funcionamento, DESLIGAR POR TEMPORIZADOR 1 Regule, para as 11:00 da noite. LIGAR POR TEMPORIZADOR para as 7:00 da manhã. 2 Regule

SUGESTÕES ACERCA DO PAINEL INDICADOR MANUTENÇÃO O painel indicador mudará, da seguinte maneira, de cada vez que premir o botão DISPLAY.

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS Os filtros de ar devem ser limpos de duas em duas semanas.

1 Desligue a unidade. 2 Retire os filtros.

1 Levante o painel de abrir. 2 Empurre os filtros ligeiramente para cima

a fim de os desencaixar.

3 Puxe os filtros de ar para baixo a fim de os

É afixada a temperatura ambiente.

É afixada a temperatura exterior.

os filtros purificadores de ar dos 3 fiRetire ltros de ar. 4 Limpe os filtros. Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

NOTAS: • As temperaturas indicadas são aproximações grosseiras e poderão divergir das temperaturas reais. • Margem de apresentação de temperatura Temperatura da sala: 0° C ~ 40° C ( é afixado quando inferior a 0° C e quando superior a 40°C) Temperatura exterior: - 9° C ~ 45° C ( é afixado quando inferior a - 9° C e quando superior a 45 °C) • é apresentado durante os primeiros cerca de 0~120 segundos de operação enquanto as temperaturas estão a ser detectadas. • Durante a operação AUTO LIMPEZA, o painel de indicações apresenta o tempo de operação restante. As temperaturas da sala e exterior não serão apresentadas mesmo se premir o botão DISPLAY. • Apenas a temperatura da sala pode ser apresentada durante 5 segundos enquanto a unidade não estiver em funcionamento. •

5 Reinstale os filtros purificadores de ar. 6 Reinstale os filtros.

1 Recoloque os filtros na posição inicial. 2 Feche o painel de abrir. 3 Empurre com força para o engatar devida-

mente no seu lugar. 3

é apresentada durante 5 segundos enquanto a unidade não estiver em funcionamento.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO • Limpe-os com um pano macio. • Não os salpique ou molhe directamente com água. Isso poderá causar choque eléctrico ou danos do equipamento. • Não use água quente, diluente, pós abrasivos ou solventes fortes.

NOTAS SUPLEMENTARES SOBRE FUNCIONAMENTO MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1 o funcionamento e desligue a unidade. Desligue o disjuntor de cor2 Interrompa rente se tiver um exclusivamente para o Opere a unidade em operação de AUTO LIMPEZA para permitir que o mecanismo seque completamente.

os filtros e, a seguir, volte a instalá-los. 3 Limpe

MANUTENÇÃO ANTES DE ÉPOCA DE AR CONDICIONADO

de que os filtros de ar não es1 Assegure-se tão sujos. de que não está nada a obstruir a entrada e a saída de ar do apare2 Assegure-se lho.

MUDAR O FILTRO PURIFICADOR DE AR Os filtros deverão ser mudados ao fim de todos os 3 ~ 6 meses.

1 Mude os filtros purificadores de ar. 2 Remova os filtros de ar. 1 2

Retire os filtros purificadores de ar dos filtros de ar. Instale os novos filtros purificadores de ar sob os batentes do filtro localizados nos filtros de ar. Batente do filtro

GAMA DE TEMPERATURA DE SERVIÇO

limite ARREFE- superior CIMENTO limite inferior limite AQUEsuperior CIMENTO limite inferior

TEMP. TEMP. INTE- EXTERIOR RIOR 46 ˚C (Utilização única) 32 ˚C 43 ˚C (Utilização múltipla) –10 ˚C (Utilização única) 21 ˚C 21 ˚C (Utilização múltipla) 27 ˚C –

• O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama. • Se o ar tiver uma humidade superior a 80 % pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo FRIO ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente. Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam activas antes da falta de corrente, excepto as regulações do temporizador. Se os temporizadores estiverem activados, têm de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO No modo de funcionamento CALOR, a ventoinha interior pode não ligar por dois a cinco minutos depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO EFICÁCIA DO AQUECIMENTO

3 Reinstale os filtros de ar. NOTA: • Os filtros purificadores de ar sujos não podem ser lavados para reutilização. Filtros novos estão disponíveis no seu revendedor mais próximo.

Filtro de substituição:Tipo AZ-F920F Eliminação dos filtros

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior. • Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar. • Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer a sala, dado que esta unidade funciona com um sistema de circulação de ar forçado.

Elimine os filtros substituídos de acordo com as leis e regras locais. Materiais do filtro PURIFICADOR DE AR Filtro: Polipropileno Moldura: Poliester

• Se durante o funcionamento em CALOR se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos afim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar. • Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo CALOR.

ANTES DE SOLICITAR ASSISTÊNCIA As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento. UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento. NÃO SAI AR QUENTE DA UNIDADE A unidade está na fase de pré-aquecimento ou de descongelação. ODORES Odores de carpetes e mobílias que penetrem no aparelho poderão ser emitidos pelo aparelho. RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura. É EMITIDO UM ZUMBIDO BAIXO Este é o som emitido quando a unidade está a gerar iões Plasmacluster. RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade. VAPOR DE ÁGUA • No modo de funcionamento FRIO e SECAR, pode-se verificar por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior da sala e o ar descarregado pela unidade. • No modo de funcionamento CALOR, pode sair vapor de água da unidade exterior durante a descongelação. A UNIDADE EXTERIOR NÃO PÁRA Após parar o funcionamento, a unidade exterior continuará a rodar a sua ventoinha durante cerca de um minuto para arrefecer a unidade. ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLUSTER Este é um cheiro a ozono gerado a partir do gerador de iões Plasmacluster. A concentração do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentará. Quando usar o seu ar condicionado com multi sistemas A UNIDADE INTERIOR AQUECE MESMO QUANDO INACTIVA Tal acontece porque o refrigerante também flui através das tubagens da unidade interior inactiva quando a outra unidade é operada em modo CALOR. A UNIDADE INTERIOR AQUECE MESMO QUANDO NÃO DECORRER A OPERAÇÃO DE AQUECIMENTO Quando o botão PLASMACLUSTER é premido enquanto o aparelho não estiver a funcionar, a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado (p.ex. AQUECIMENTO ou ARREFECIMENTO). Nesta altura, poderá notar a saída de ar quente da unidade se estiver a ser executado o AQUECIMENTO com outras unidades em outras salas. A ventoinha interior diminuirá sua velocidade de rotação e LIGARÁ e DESLIGARÁ dependendo da temperatura da sala.

A UNIDADE NÃO FUNCIONA NO MODO PRETENDIDO • Quando uma unidade interior estiver a funcionar em modo FRIO ou SECAR, a outra unidade não pode funcionar em modo CALOR. (Após alguns segundos, será emitido um longo BIP, e o indicador de temperatura no painel de indicações apresentará " " e as lâmpadas de FUNCIONAMENTO e de TEMPORIZADOR piscam alternadamente.) • Quando uma unidade interior estiver a funcionar em modo CALOR, a outra unidade não pode funcionar em modo FRIO nem SECAR. (Após alguns segundos, será emitido um longo BIP, e o indicador de temperatura no painel de indicações apresentará " " e as lâmpadas de FUNCIONAMENTO e de TEMPORIZADOR piscam alternadamente.) A UNIDADE NÃO LANÇA AR (operação PLASMACLUSTER não acompanhada do modo ar condicionado, operação AUTO LIMPEZA) A(s) outra(s) unidade(s) está/estão a descongelar. Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de solicitar assistência técnica. SE A UNIDADE NÃO FUNCIONA Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu. SE A UNIDADE NÃO ARREFECER (OU AQUECER) A SALA DEVIDAMENTE • Controle os filtros. Se estiverem sujos, limpe-os. • Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar. • Verifique se o termostato está devidamente regulado. • Assegure-se de que as janelas e as portas estão bem fechadas. • Havendo muitas pessoas na sala, pode acontecer que a temperatura desejada não seja alcançada. • Verifique se estão quaisquer aparelhos que produzam calor a funcionar na sala. SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO • Verifique se as pilhas do controlo remoto estão descarregadas ou fracas. • Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho. • Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta. Solicite assistência quando o INDICADOR DE TEMPERATURA no painel indicador estiver a piscar.
